Kirjeldus
BGS seadekruvide komplekt 91 tk on terasest meetriliste seadekruvide valik vastavalt standardile DIN 913 . Kõik komplekti kruvid on lameda otsaga (flat point) ja neil on sisekuuskant, nii et kruvi vajub täielikult keermeavasse ega jäta väljaulatuvat pead.
Komplekt hõlmab kuut suurust vahemikus M3–M8: M3 x 5 mm (4 tk), M4 x 5 mm (20 tk), M5 x 6 mm (15 tk), M6 x 10 mm (30 tk), M8 x 10 mm (10 tk) ja M8 x 12 mm (12 tk). Kogused on rõhuga masinatöödes kõige levinumatel suurustel M4 ja M6.
Seadekruvi lukustab detaili võllile, surudes kruvi lameda otsa vastu võlli pinda. Lame ots jaotab survejõu rõngakujulisele kontaktpinnale, nii et võlli pinnale ei jää sellist jälge nagu koonilise või õõnsa otsaga kruvi puhul. Seetõttu sobib lame ots silindrilisele võllile, millelt detaili on hiljem plaanis liigutada või eemaldada.

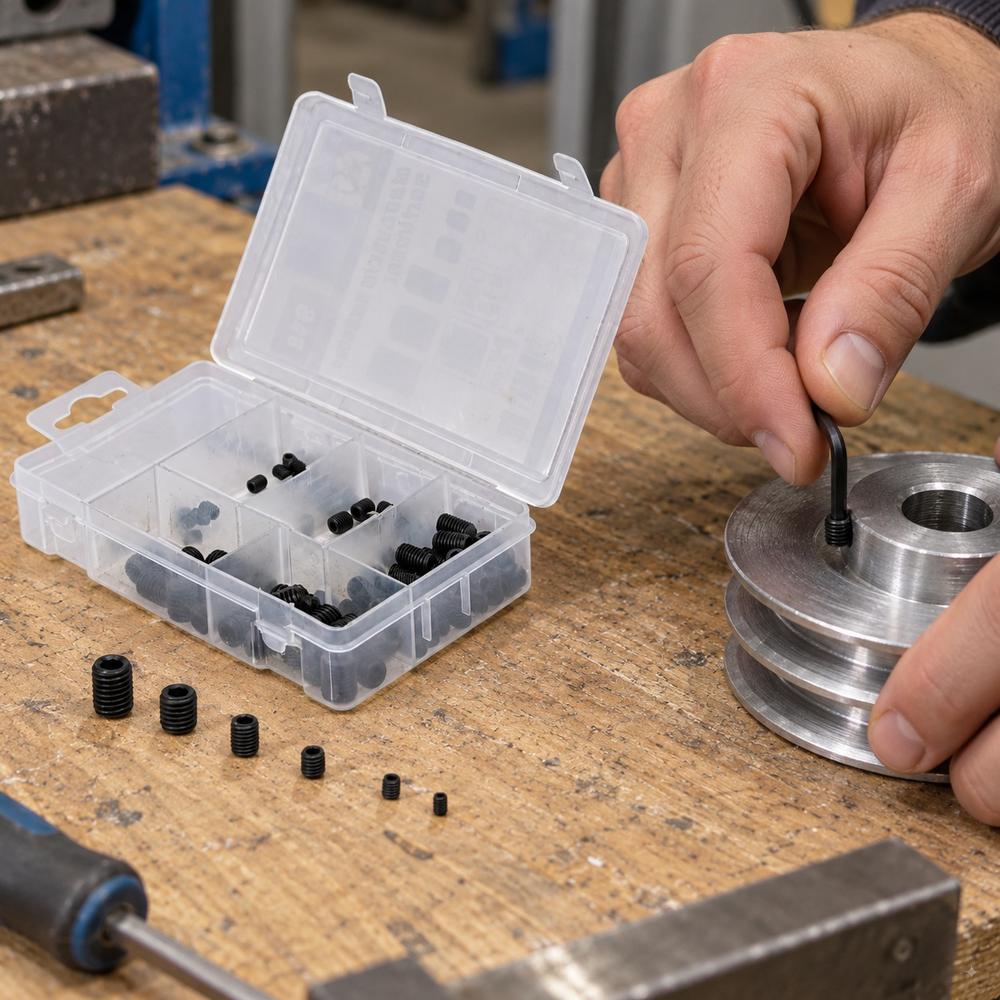

Sisekuuskant võimaldab pingutada kuuskantvõtmega ka kitsas kohas. DIN 913 vastab standardile ISO 4026, nii et kruvid on mõõtmetelt vahetatavad teiste sama standardi järgi valmistatud seadekruvidega. Valik tarnitakse sahtlitega plastkarbis, millel on läbipaistev kaas ja igale suurusele oma sahtel.
Kasutusotstarve ja sobivus:
Seadekruvi kasutatakse detaili aksiaalse ja pöörleva liikumise takistamiseks võllil, kui kinnitus ei tohi ulatuda detaili välispinnast välja.
- Jõuülekanne: rihmarataste, ketirataste, hammasrataste ja siduripoolte lukustamine võllile, sageli kiilu lisakindlustusena.
- Elektrimootorid ja pumbad: ventilaatori tiivikute, rootori abiosade ja pumba võllile paigaldatud puksside kinnitamine.
- Reguleerimismehhanismid: hoobade, nukkide, piirikute ja positsioneerimisrõngaste lukustamine pärast seadistamist.
- Tööriistahoidjad ja rakised: piiramike ja juhikute positsioneerimine rakises või kinnitusseadmes.
- Hooldus: kadunud või kahjustatud keermega seadekruvi asendamine seadmete remondil ilma eraldi suurust hankimata.
Pakendi sisu:
- M3 x 5 mm: 4 tk
- M4 x 5 mm: 20 tk
- M5 x 6 mm: 15 tk
- M6 x 10 mm: 30 tk
- M8 x 10 mm: 10 tk
- M8 x 12 mm: 12 tk
- Sahtlitega plastkarp läbipaistva kaanega
Omadused:
- Lame ots (flat point): rõngakujuline kontaktpind jaotab survejõu ja jätab võlli pinnale väiksema jälje kui kooniline ots.
- DIN 913 / ISO 4026: standardmõõtmed tagavad keerme ja sisekuuskandi ühilduvuse teiste sama standardi osadega.
- Sisekuuskant: kruvi vajub avasse täielikult ja kuuskantvõtmega saab pingutada ka kitsas kohas.
- Kuus suurust M3–M8: ühes karbis masinatööde levinumad suurused ja suurusel M8 kaks pikkust.
- Rõhutatud kogused: kõige rohkem suurusi M6 x 10 (30 tk) ja M4 x 5 (20 tk), mida hoolduses kõige kiiremini kulub.
- Sahtlitega karp: suurused püsivad eraldi ja läbipaistev kaas näitab sisu avamata.
Tehnilised andmed:
- Osade arv: 91 tk.
- Suurusi: 6 tk.
- Keermed: M3, M4, M5, M6, M8 (meetriline normaalkeere).
- Pikkused: 5, 6, 10 ja 12 mm.
- Standard: DIN 913 (ISO 4026).
- Otsa kuju: lame ots (flat point).
- Ajami tüüp: sisekuuskant.
- Kuuskantvõtmed: M3 = 1,5 mm, M4 = 2 mm, M5 = 2,5 mm, M6 = 3 mm, M8 = 4 mm.
- Materjal: teras.
BGS seadekruvide komplekti 91 tk kasutusjuhend:
Suuruse valimine: Mõõtke vana kruvi keere ja pikkus või määrake detaili keermeava suurus keermemõõdikuga. Valige pikkus nii, et kruvi jääb keermeava pinnaga tasa või veidi sellest allapoole; liiga pikk kruvi jääb välja ja liiga lühike ei ulatu võllini.
Paigaldamine: Puhastage keermeava ja võlli kontaktkoht määrdest ja mustusest. Asetage detail võllile õigesse asendisse ja keerake seadekruvi käsitsi avasse põhjani.
Pingutamine: Pingutage kruvi õige suurusega kuuskantvõtmega ühtlase liigutusega. Kasutage lühikest võtit või momendivõtit: pika varrega tekib väikesesse kuuskanti kergesti kuuskanti purustav moment. Kui kinnitusse tuleb kaks kruvi, pingutage neid vaheldumisi.
Kindlustamine: Vibratsiooniga kohtades kasutage keermeliimi või kahte üksteise peale keeratud seadekruvi. Kontrollige pingutust pärast esimest kasutusperioodi ja seejärel regulaarselt.
Eemaldamine ja hooldus: Puhastage sisekuuskant enne võtme sisestamist laastudest, et võti vajuks põhjani. Vahetage kruvi uue vastu, kui kuuskandi servad on ümardunud või keere on kahjustunud. Hoidke kruvisid kuivas karbis oma sahtlites.
Hoiatused:
- Kasutage alati õige suurusega kuuskantvõtit. Alamõõduline võti ümardab kuuskandi servad, misjärel kruvi ei saa enam lahti.
- Ärge pingutage üle. Liigne moment venitab keeret, murrab kruvi või surub võlli pinnale kühmu, mis takistab detaili eemaldamist.
- Karastatud teras on habras: murdunud kruvi võib killustada. Kasutage pingutamisel ja eemaldamisel kaitseprille.
- Ärge kasutage kahjustatud keermega või ümardunud kuuskandiga kruvi uuesti.
- Komplekt sisaldab väikesi osi. Lämbumisoht. Hoida suletud karbis lastele ja lemmikloomadele kättesaamatus kohas.
- Teraskruvid roostetavad niisketes ja söövitavates tingimustes. Valige välitingimustesse korrosioonikindel kruvi.
Korduma kippuvad küsimused (KKK):
Milliseid suurusi BGS seadekruvide komplekt 91 tk sisaldab? Kuus suurust: M3 x 5 (4 tk), M4 x 5 (20 tk), M5 x 6 (15 tk), M6 x 10 (30 tk), M8 x 10 (10 tk) ja M8 x 12 (12 tk).
Mis on DIN 913 seadekruvi? Standardile DIN 913 (ISO 4026) vastav peata keermetihvt, millel on lame ots ja sisekuuskant.
Millal on lame ots parem kui kooniline ots? Lame ots sobib silindrilisele võllile, kui detaili soovitakse hiljem eemaldada või liigutada: see ei tee võlli pinnale süvendit. Kooniline ots lukustab tugevamalt, kuid märgistab võlli jäädavalt.
Millise suurusega kuuskantvõtit seadekruvid vajavad? M3 vajab 1,5 mm, M4 2 mm, M5 2,5 mm, M6 3 mm ja M8 4 mm kuuskantvõtit.
Kuidas takistada seadekruvi lõdvenemist vibratsiooni korral? Kasutage keskmise tugevusega keermeliimi või paigaldage kaks seadekruvi samasse avasse üksteise peale; kontrollige pingutust pärast esimest kasutusperioodi.
Kas kruvid sobivad tollikeermetele? Ei. Kõik komplekti kruvid on meetrilise normaalkeermega M3–M8.
Ringlussevõtu juhised:
Kasutuselt kõrvaldatud seadekruvid on terasejäätmed ja sorteeritakse metallikogumisse. Metalli saab ringlusse võtta kvaliteeti kaotamata.
Sahtlitega plastkarp sorteeritakse kasutuselt kõrvaldamisel plastikogumisse. Transpordipapp kartongikogumisse.
