Kirjeldus

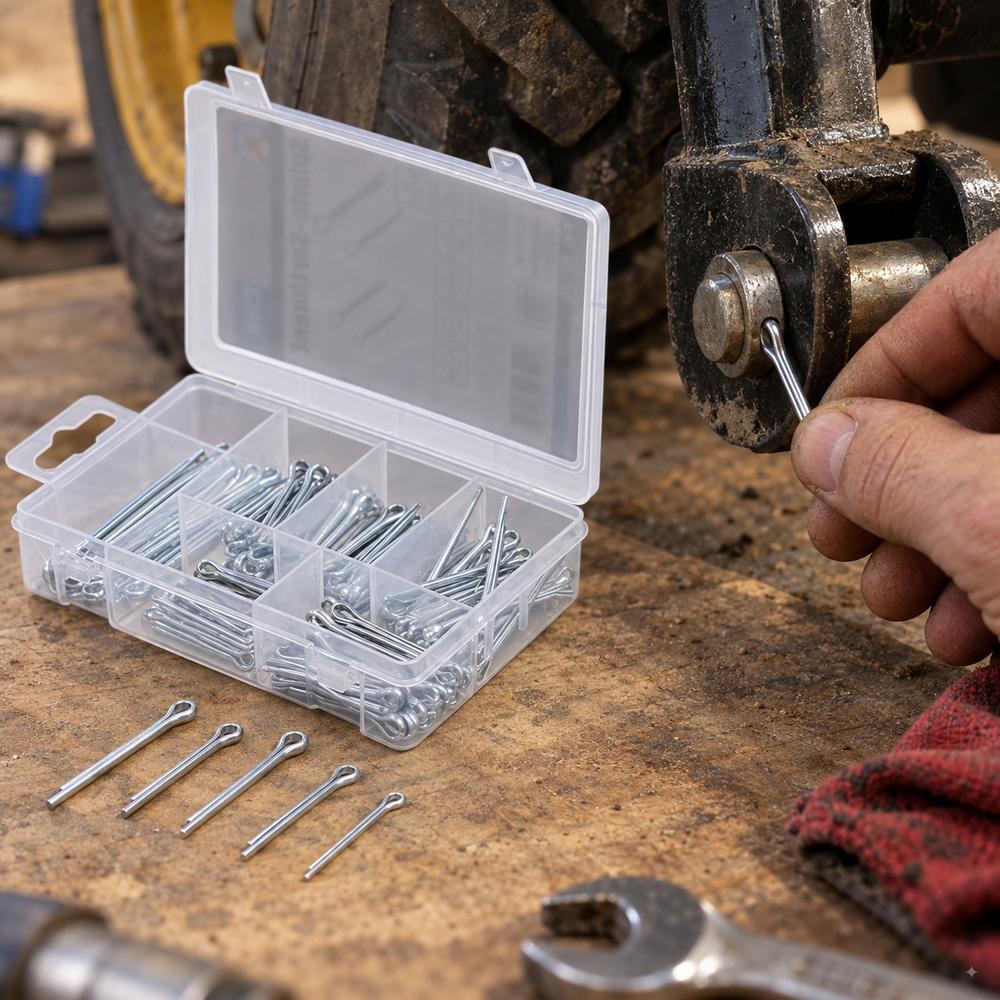

BGS splintide komplekt 135-osaline on sahtlitega plastkarpi pakitud splintide valik, mis hõlmab kuut levinuimat suurust läbimõõtudega Ø 1,6 mm, Ø 2,4 mm ja Ø 3,2 mm ning pikkustega 25, 32, 38 ja 50 mm. Splint on painutatud kaheharuline kindlustusvahend, mis lükatakse läbi võlli, poldi või tihvti põikava ja mille harud painutatakse lahti, nii et ühendus ei saa vibratsiooni mõjul avaneda.
Splindid on valmistatud terasest ja kaetud tsingiga (sinine passiveerimine). Tsinkkate aeglustab korrosiooni ja hoiab splindi harud painutatavana ka pikema ladustamise järel. Splint on ühekordne kindlustusvahend: kord lahti painutatud ja uuesti sirgeks aetud haru väsib, seega asendatakse eemaldatud splint uue samasuurusega.
Valiku jaotus keskendub lühikestele põhimõõtudele: 30 tk Ø 1,6 x 25 mm, 30 tk Ø 2,4 x 25 mm, 25 tk Ø 3,2 x 25 mm, 15 tk Ø 3,2 x 32 mm, 25 tk Ø 2,4 x 38 mm ja 10 tk Ø 3,2 x 50 mm. Suuruse tähis moodustub splindi nimiläbimõõdust ja haru pikkusest, mõõdetuna splindi silmuse alumisest pinnast haru otsani.
Karp on 123 x 81 x 27 mm ja kogukaal 154 g, seega mahub komplekt tööriistakoti külgtaskusse või hooldusauto sahtlisse. Sahtlid hoiavad suurused eraldi, mis kiirendab õige splindi valimist välitingimustes. BGS splintide komplekt 135-osaline katab tüüpilised sõiduki-, haagise- ja masinahoolduse kohad, kus kroonmutter, tihvt või veotiisel kindlustatakse mehaaniliselt.
Kasutusotstarve ja sobivus:
Splindiga kindlustatakse mehaaniliselt ühendus, mis ei tohi iseenesest avaneda. Splint ei kanna koormust, vaid takistab mutri või tihvti nihkumist paigast.
- Kroonmutrid: splint lükatakse läbi mutri soone ja poldi põikava, nii et mutter ei saa vibratsioonis lõdveneda. Levinud kasutuskohad on rooli- ja vedrustuskomponendid ning kardaanvõllide laagripesad.
- Tihvtid ja poltühendused: kinnitustihvti otsa paigaldatud splint hoiab tihvti avas näiteks töömasinate kinnitustes ja haakekonksude tihvtühendustes.
- Haagised ja põllumajandusmasinad: Ø 3,2 mm splindid 32 ja 50 mm pikkuses sobivad suurematele tihvtidele ja haakeseadmetele.
- Jalgrattad, mopeedid ja väikemasinad: Ø 1,6 mm ja Ø 2,4 mm splindid kindlustavad kerged teljed, pidurivardad ja trossikinnitused.
- Hooldus ja parandus: valik asendab üksikute suuruste eraldi soetamise, kui lahtivõetud ühendus vajab kokkupanekul uut splinti.
Pakendi sisu:
- 30 tk splint Ø 1,6 x 25 mm
- 30 tk splint Ø 2,4 x 25 mm
- 25 tk splint Ø 3,2 x 25 mm
- 15 tk splint Ø 3,2 x 32 mm
- 25 tk splint Ø 2,4 x 38 mm
- 10 tk splint Ø 3,2 x 50 mm
- Sahtlitega plastkarp riputusavaga
Omadused:
- 135 splinti kuues suuruses: üks valik hõlmab läbimõõte 1,6–3,2 mm ja pikkusi 25–50 mm.
- Tsingitud teras: siniseks passiveeritud tsinkkate kaitseb korrosiooni eest niiskes paigalduskohas.
- Sahtlitega karp: iga suurus omas sahtlis, kaas hoiab splindid veo ajal eraldi.
- Karbi mõõdud 123 x 81 x 27 mm: mahub tööriistakotti ja auto hoiulaekasse.
- Riputuspakend: karbi saab kinnitada töökoja seinariiulile.
- Rõhk lühikestel mõõtudel: 85 splinti 135-st on 25 mm pikad, mis vastab levinuimatele hoolduskohtadele.
Tehnilised andmed:
- Osade arv: 135 tk.
- Läbimõõdud: Ø 1,6 mm, Ø 2,4 mm, Ø 3,2 mm.
- Pikkused: 25 mm, 32 mm, 38 mm, 50 mm.
- Materjal: teras.
- Pinnatöötlus: tsingitud, sinine passiveerimine.
- Suuruste jaotus: 30 x 1,6 x 25; 30 x 2,4 x 25; 25 x 3,2 x 25; 15 x 3,2 x 32; 25 x 2,4 x 38; 10 x 3,2 x 50 mm.
- Karp: sahtlitega plastkarp, 123 x 81 x 27 mm.
BGS splintide komplekt 135-osaline kasutusjuhend:
Suuruse valik: Mõõtke põikava läbimõõt ja valige splint, mille nimiläbimõõt on avast lähim väiksem. Splint peab avas liikuma ilma jõuta, kuid ilma märkimisväärse lõtkuta. Pikkus valitakse nii, et splint ulatub läbi ja painutamiseks jääb harusid umbes ava läbimõõdu jagu.
Paigaldamine: Joondage kroonmutri soon poldi põikavaga, pingutades mutrit edasi lähima kohakuti asuva soone juurde. Lükake splint läbi, silmus vastu mutrit. Painutage tangidega üks haru üle poldi otsa ja teine vastu mutrit või tihvti. Lõigake liiga pikk haru küljelõiketangidega ära, et see kinni ei jääks.
Eemaldamine: Ajage harud tangidega sirgeks ja tõmmake splint silmusest välja. Kui haru on murdunud, lükake ülejäänud osa vardaga läbi.
Hooldus: Paigaldage pärast lahtivõtmist alati uus splint. Hoidke karp suletuna kuivas, et tsinkpind ei kahjustuks ja suurused segi ei läheks.
Hoiatused:
- Painutatud harud on teravad ja lõigatud otsad jäigad: kandke paigaldamisel ja eemaldamisel kaitsekindaid ja kaitseprille.
- Lõigatud haruots võib küljelõiketangidest eemale paiskuda; suunake lõikur näost eemale.
- Ärge kasutage kord painutatud splinti uuesti: väsinud haru võib murduda ja ühendus avaneda.
- Splint on kindlustusvahend, mitte koormust kandev osa. Ärge asendage sellega polti, tihvti ega neeti.
- Vale suurus nõrgendab kindlustust: liiga peenike splint paindub avas, liiga jämedat ei saa ava kahjustamata paigaldada.
- Väikesed osad põhjustavad lämbumisohtu. Hoidke karp suletuna lastele ja lemmikloomadele kättesaamatus kohas.
Korduma kippuvad küsimused (KKK):
Milliseid suurusi BGS splintide komplekt 135-osaline sisaldab? Kuus suurust: Ø 1,6 x 25 mm (30 tk), Ø 2,4 x 25 mm (30 tk), Ø 3,2 x 25 mm (25 tk), Ø 3,2 x 32 mm (15 tk), Ø 2,4 x 38 mm (25 tk) ja Ø 3,2 x 50 mm (10 tk).
Millisest materjalist splindid on valmistatud? Terasest, kattena sinine tsinkimine. Kate kaitseb korrosiooni eest, kuid ei vasta roostevaba terase vastupidavusele pidevas niiskuses või merevee keskkonnas.
Kuidas valida õige splindi suurus? Läbimõõt valitakse põikava järgi: splint peab avasse minema ilma jõuta. Pikkus mõõdetakse silmuse alumisest pinnast ja haru peab jääma ava välja painutamiseks.
Kas splinti saab uuesti kasutada? Ei. Haru painutamine kalestab materjali ja sirgeks aetud haru võib murduda. Kasutage alati uut splinti.
Mis suunas harud painutatakse? Levinuim viis on painutada üks haru üle poldi otsa ja teine vastu mutri külge, nii et kumbki haru ei haaku liikuvate osadega.
Mis vahe on splindil ja vedrusplindil? Splint on painutatav kaheharuline tihvt, mis lukustatakse harusid lahti painutades. Vedrusplint ehk R-splint on vedrutraadist painutatud klamber, mis püsib paigal vedrujõu toel ja on kiiresti eemaldatav.
Ringlussevõtu juhised:
Kasutusest kõrvaldatud splindid viiakse metallikogumisse; tsingitud teras sobib tavalisse vanametalli fraktsiooni. Tühi plastkarp sorteeritakse plastikogumisse ja võimalik papist riputuskaart kartongikogumisse. Kaitske teravad haruotsad enne äraviskamist, et need ei põhjustaks sorteerimisel torkehaavu.
