Beskrivning

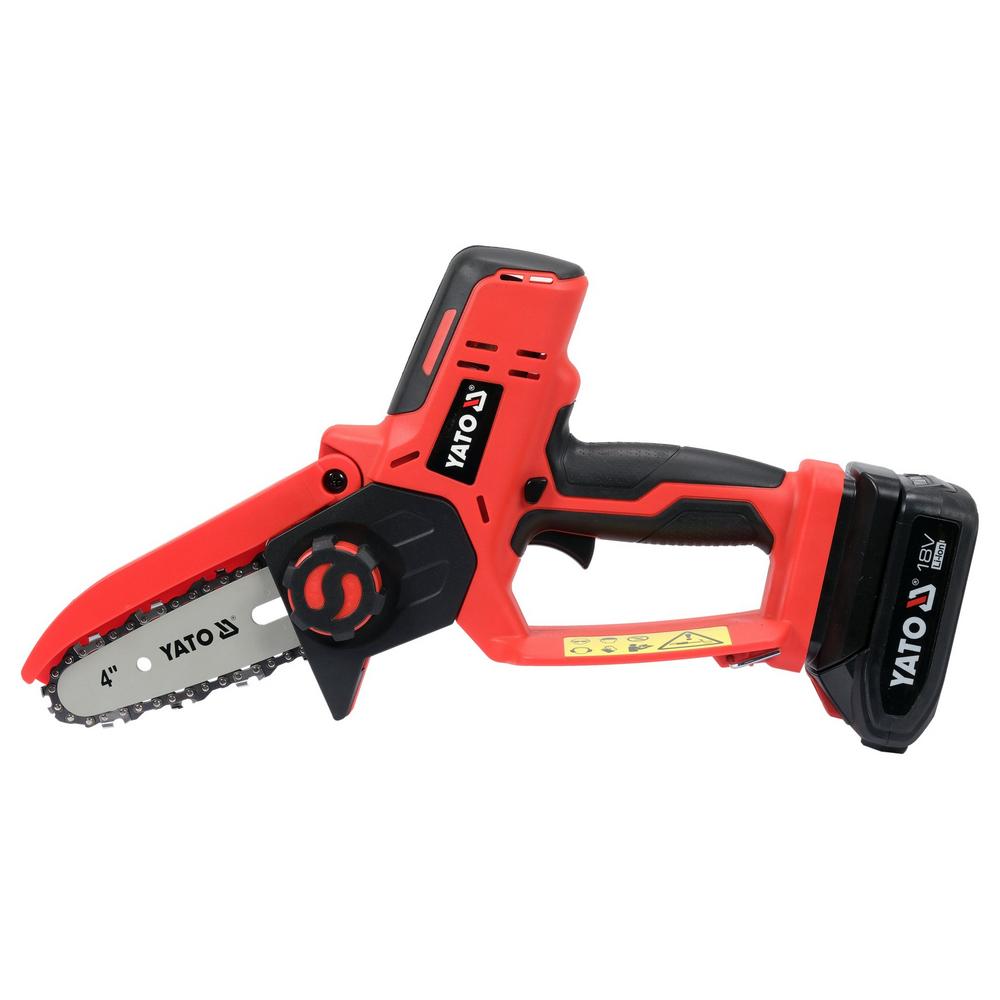

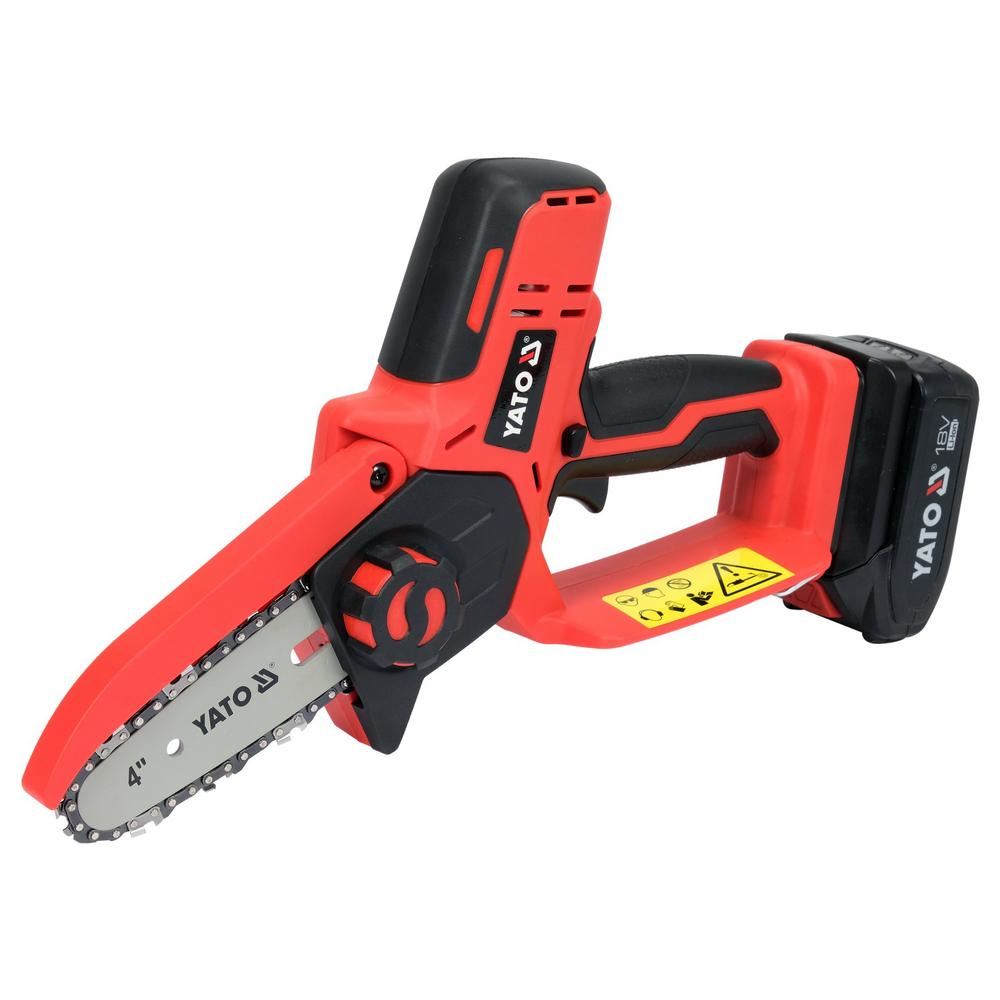

Yato batteridriven grensåg 10 cm 2 Ah -satsen (YT-828135) innehåller en lätt batteridriven minimotorsåg, ett 2,0 Ah Li-Ion-batteri och en laddningsstation. Sågen har ett 4″ (101 mm) svärd, en sågkedja med 0,3″ (7,62 mm) delning och en kedjehastighet på 4,8 m/s, och den är avsedd för sågning av grenar samt beskärning av buskar och sly.
Batteriets kapacitet är 2000 mAh och energin 36 Wh, och laddningsstationen laddar det på cirka 1 timme. Batteriet har laddningsindikator och passar även till andra verktyg i Yato 18 V-systemet.
Sågen väger 1,1 kg utan batteri, svärd och kedja, så den kan användas länge vid grenarbeten på gården och i trädgården. Sågen hålls med höger hand i handtaget och vänster hand på kåpans gummerade del. Ovanpå svärdet finns ett vridbart övre skydd, som fälls ned före start.
Kedjespänningen justeras med spännskruvenpå sidopanelen: om man vrider medurs spänns kedjan och moturs lossas den. Sågen har ingen oljetank, så kedjan smörjs för hand med en oljekanna var 15–20:e minut. Startbrytarens spärr förhindrar oavsiktlig start.
Sågens märkspänning är 18 V DC, skyddsklassen III och varvtalet 3200 min⁻¹. Ljudeffektnivån är 89,0 dB(A) (garanterad 92 dB(A)). Sågen är inte avsedd för trädfällning.
Användningsområde och lämplighet:
Den batteridrivna grensågen är endast avsedd för sågning i trä: kapning av grenar, beskärning av buskar och sly samt kapning av kvistar. Satsen är klar att använda när batteriet har laddats.
- Borttagning av grenar på frukt- och prydnadsträd: Sågning av torra och överflödiga grenar cirka 15 cm från stammen med tre snitt, så att barken inte rivs upp.
- Röjning av buskar och sly: Kapning av tjocka buskskott och sly på gården, vid stugan och i tomtkanter.
- Kapning av kvistar och grenar: Kapning av kvistade grenar till kompost eller ved på en sågbock.
- Lätta trädgårdsarbeten: Svärdet på 10 cm och vikten på 1,1 kg passar på trånga ställen, till exempel intill staket och väggar.
Som extra batteri passar Yato 18V Li-Ion-batteri, och för laddning av två batterier Yato batteriladdare 18V 2,4–4,5A intelligent snabbladdare. För tjockare grenar passar Yato batteridriven grensåg 7″ 18 V + 2 Ah-batteri och laddare, sats. Utan batteri och laddare är samma såg stommodellen YT-828136.
Förpackningens innehåll:
- Yato batteridriven grensåg 18 V
- Svärd 4″ (101 mm)
- Sågkedja

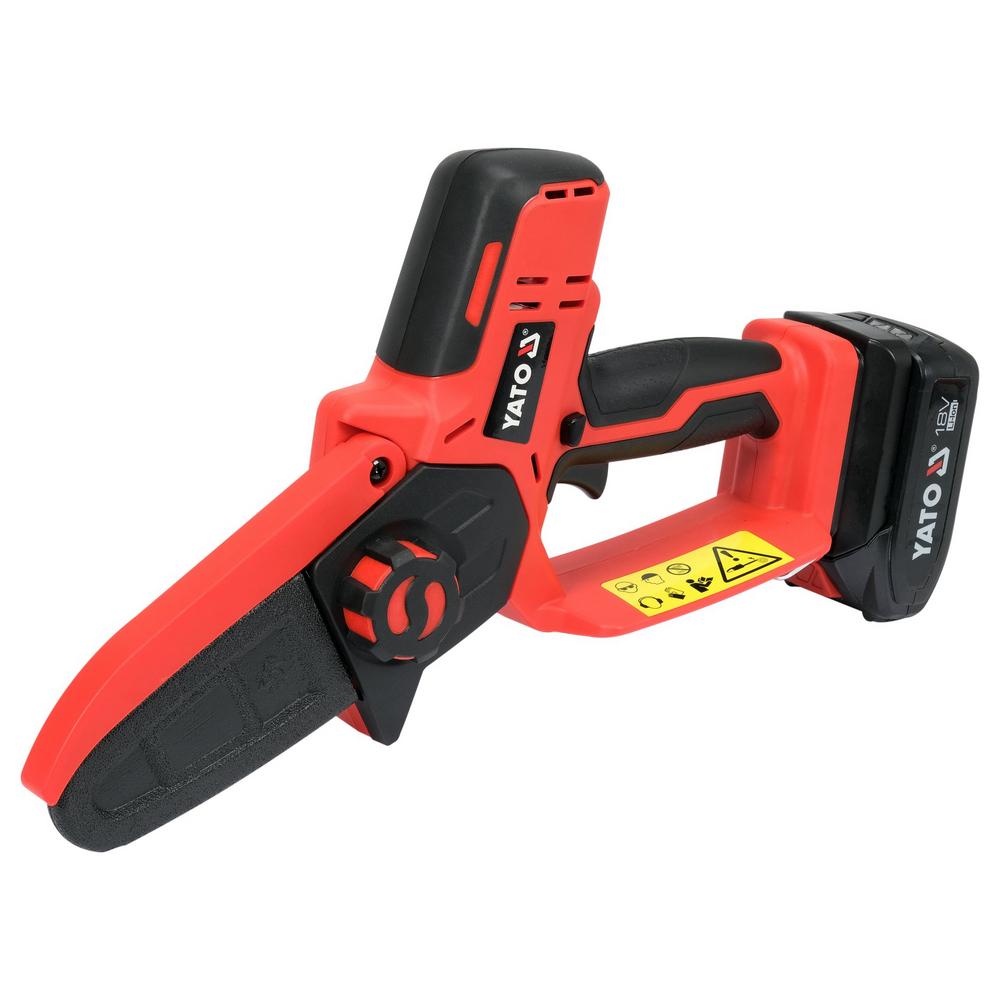

- Skydd för svärd och kedja
- Li-Ion-batteri 18 V 2,0 Ah
- Laddningsstation
Egenskaper:
- Färdig sats: 2,0 Ah-batteri och laddningsstation ingår i leveransen; laddningstid cirka 1 h.
- Lätt konstruktion: 1,1 kg utan batteri, svärd och kedja; sågen används med höger hand på handtaget och vänster hand på kåpans gummidel.

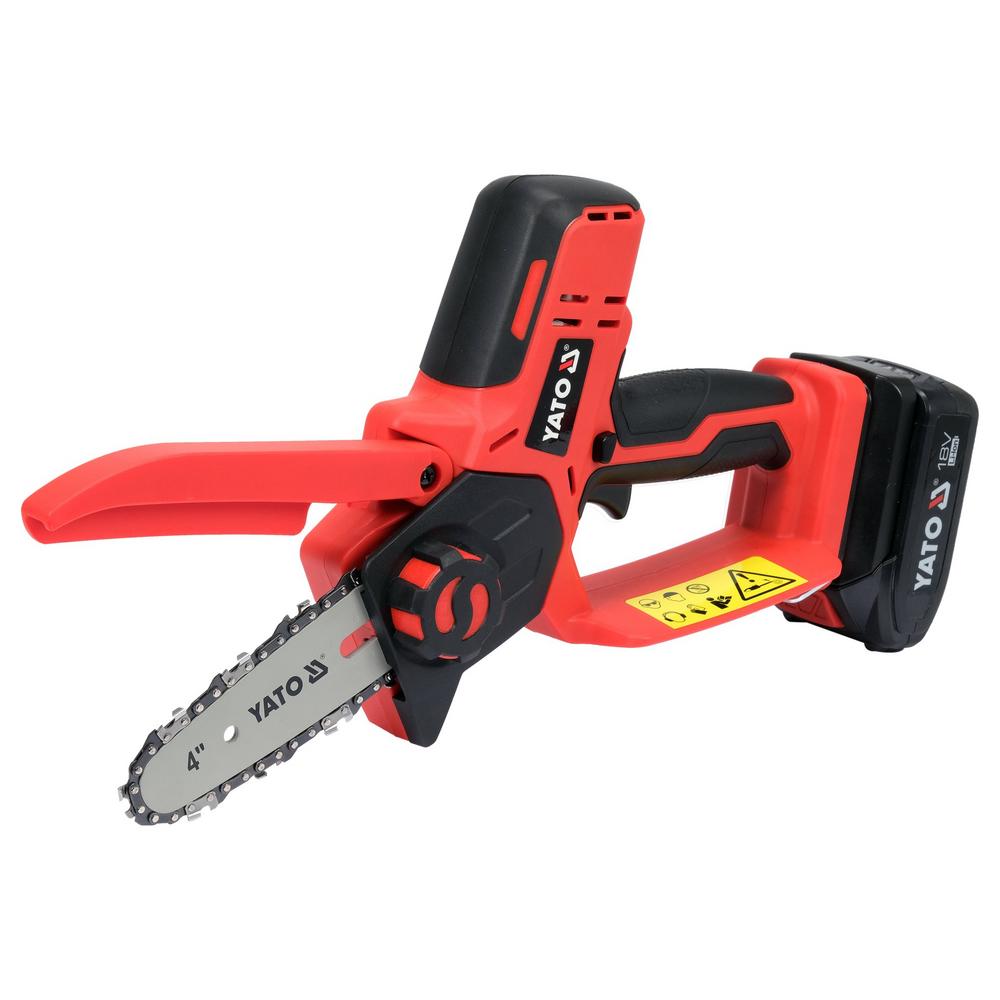

- Övre skydd: Det vridbara skyddet ovanpå svärdet fälls ned före start.
- Spännskruv för kedjan: Spänningen justeras med skruven och svärdet låses med låsvredet på sidopanelen.
- Spärr för startbrytaren: Brytaren fungerar först när spärrknappen trycks in med tummen.
- Mjukt handtag: Det gummerade handtaget ger bättre grepp.
- Manuell smörjning: Kedjan smörjs med en oljekanna var 15–20:e minut; ingen separat oljetank behöver fyllas.
- Yato 18 V-systemet: Sågen fungerar även med andra Yato 18 V Li-Ion-batterier (YT-828461–YT-828465).
Tekniska egenskaper:
- Spänning: 18 V DC.
- Batterityp: Li-Ion.
- Batteriets kapacitet: 2000 mAh.
- Batteriets energi: 36 Wh.
- Batterier i leveransen: 1.
- Laddare i leveransen: ja.
- Laddningstid: 1 h.
- Snabbladdning: ja.
- Laddningsindikator: ja.
- Laddningsstation: 220–240 V~, 50/60 Hz, 60 W; utgång 21 V DC, 2,4 A.
- Varvtal: 3200 min⁻¹.
- Svärdets längd: 4″ (101 mm).
- Kedjedelning: 0,3″ (7,62 mm).
- Drivlänkstjocklek: 0,043″ (1,1 mm).
- Antal drivlänkar: 26.
- Kedjedrev: 6 tänder x 7,62 mm.
- Kedjehastighet högst: 4,8 m/s.
- Automatisk kedjesmörjning: nej (manuell smörjning var 15–20:e minut).
- Snabbspänning av kedjan: nej (spännskruv).
- Mjukt handtag: ja.
- Skyddsklass: III.
- Ljudtrycksnivå LpA: 78,0 ± 3,0 dB(A).
- Ljudeffektnivå LwA: 89,0 ± 3,0 dB(A); garanterad ljudeffektnivå 92 dB(A).
- Vibration: 3,425 ± 1,5 m/s².
- Vikt: 1,1 kg (utan batteri, svärd och kedja).
- Reservkedja: YT-849465 (0,043″, 4″, 26 länkar).
- Reservsvärd: YT-84914 (0,043″, 4″).
Bruksanvisning för Yato batteridriven grensåg 10 cm 2 Ah:
Laddning av batteriet: Batteriet levereras oladdat. Skjut in batteriet i laddningsstationen och anslut laddningsstationen till ett eluttag: den röda indikatorlampan lyser under laddningen och den gröna när batteriet är fulladdat. Ladda endast i ett torrt utrymme under uppsikt.
Montering av svärd och kedja: Ta ut batteriet och använd skyddshandskar. Öppna låsvredet och ta bort sidopanelen. Lägg kedjan i svärdets spår och på kedjedrevet så att länkarnas skär pekar enligt riktningsmarkeringen på kåpan. Sätt tillbaka sidopanelen, justera spänningen med spännskruven och dra åt låsvredet. En korrekt spänd kedja lyfter 3–4 mm från svärdet; kontrollera spänningen var 10:e driftminut.
Smörjning: Sågen har ingen oljetank. Avbryt arbetet var 15–20:e minut, ta ut batteriet och ta bort sidopanelen, rengör kedjan och stryk kedjeolja på länkarna med en oljekanna. Använd motorolja får inte användas.
Montering av batteriet och start: Kontrollera att startbrytaren inte är intryckt och skjut in batteriet i batterifacket tills det låser. Ta av svärdsskyddet, ta tag i handtaget med höger hand och placera vänster hand på kåpans gummerade del. Kontrollera att det övre skyddet är nedfällt, tryck på spärrknappen med tummen och tryck på startbrytaren. Sågen stannar när brytaren släpps.
Sågning: För sågen mot grenen först vid full hastighet och såga med svärdets underkant. Såga inte med den övre fjärdedelen av svärdets spets, lyft inte sågen till axelhöjd och stå inte i snittlinjen. Tjocka grenar sågas först underifrån och ovanifrån cirka 15 cm från stammen och till sist intill stammen ovanifrån.
Underhåll och förvaring: Ta ut batteriet, rengör kåpan och ventilationsöppningarna, kontrollera kedjans spänning och skick och täck kedjan med ett tunt lager olja. Slipning görs lämpligen på en verkstad. Förvara sågen på en torr plats med svärdsskyddet på.
Varningar:
- Kast: Om svärdets spets träffar ett föremål eller kedjan fastnar i sågspåret kan sågen kastas mot användaren. Håll alltid sågen med båda händerna.
- Inte för trädfällning: Sågen är avsedd för sågning av grenar och buskar; den får inte användas för trädfällning.
- Endast för sågning i trä: Såga inte plast, betong eller andra byggmaterial; se upp för spikar och stenar i träet.
- Inte i träd eller på stege: Arbeta stående på ett stadigt och plant underlag.
- Personlig skyddsutrustning: Använd skyddsglasögon, hörselskydd, skyddshjälm och skyddshandskar.
- Fastkört material: Ta ut batteriet och kontrollera att brytaren är i frånläge innan en fastkörd gren tas bort eller underhåll utförs.
- Fukt: Utsätt inte sågen för regn och arbeta inte i regn eller dimma.
- Batteri och laddning: Kortslut inte batteriets poler och använd inte ett skadat batteri eller en skadad laddningsstation; koppla bort laddaren från elnätet om det kommer rök eller lukt från den.
Vanliga frågor:
Vad ingår i satsen Yato batteridriven grensåg 10 cm 2 Ah?
Såg, 4″ svärd, sågkedja, skydd, 18 V 2,0 Ah Li-Ion-batteri och laddningsstation.
Hur lång tid tar det att ladda batteriet?
Med den medföljande laddningsstationen är laddningstiden för 2,0 Ah-batteriet cirka 1 timme.
Smörjs kedjan automatiskt?
Nej. Sågen har ingen oljetank, så kedjan smörjs för hand med en oljekanna efter 15–20 minuters användning.
Kan man fälla träd med sågen?
Nej. Sågen är avsedd för sågning av grenar samt beskärning av buskar och sly.
Passar andra Yato 18 V-batterier till sågen?
Ja, sågen fungerar med Yato 18 V Li-Ion-batterierna YT-828461–YT-828465.
Vilken reservkedja och vilket reservsvärd passar till sågen?
Reservkedjan är YT-849465 (0,043″, 26 drivlänkar) och reservsvärdet YT-84914.
Återvinningsanvisningar:
Sågen och laddningsstationen i satsen Yato batteridriven grensåg 10 cm 2 Ah är elektriska och elektroniska apparater (SER) som inte får slängas med blandavfallet. Lämna dem till en SER-insamlingsplats. Li-Ion-batterier lämnas till en insamlingsplats för batterier; täck batteriets poler med isoleringstejp. Oljiga rengöringstrasor och spillolja lämnas till insamlingen av farligt avfall. Kartongförpackningen sorteras till kartonginsamlingen.
