Kuvaus

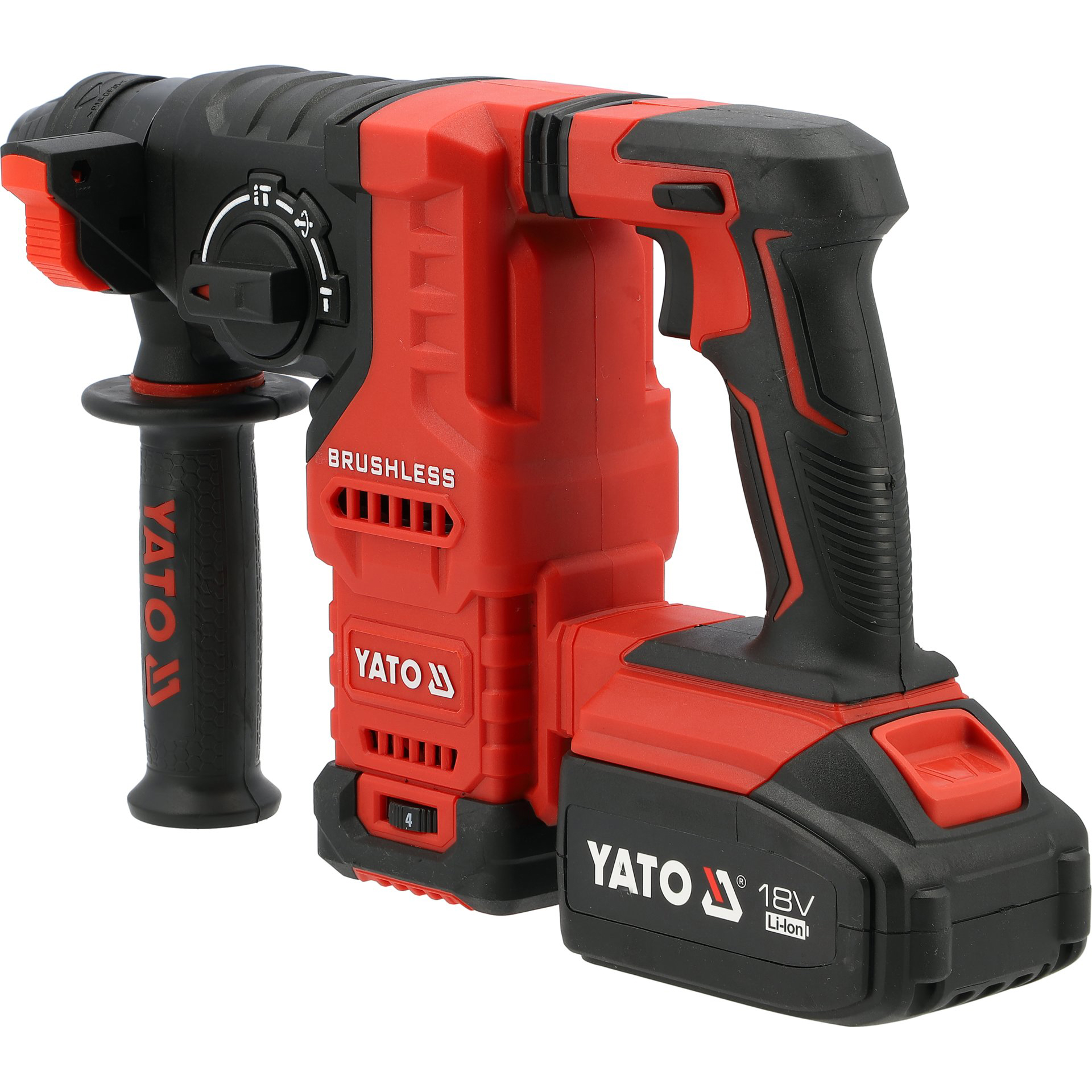

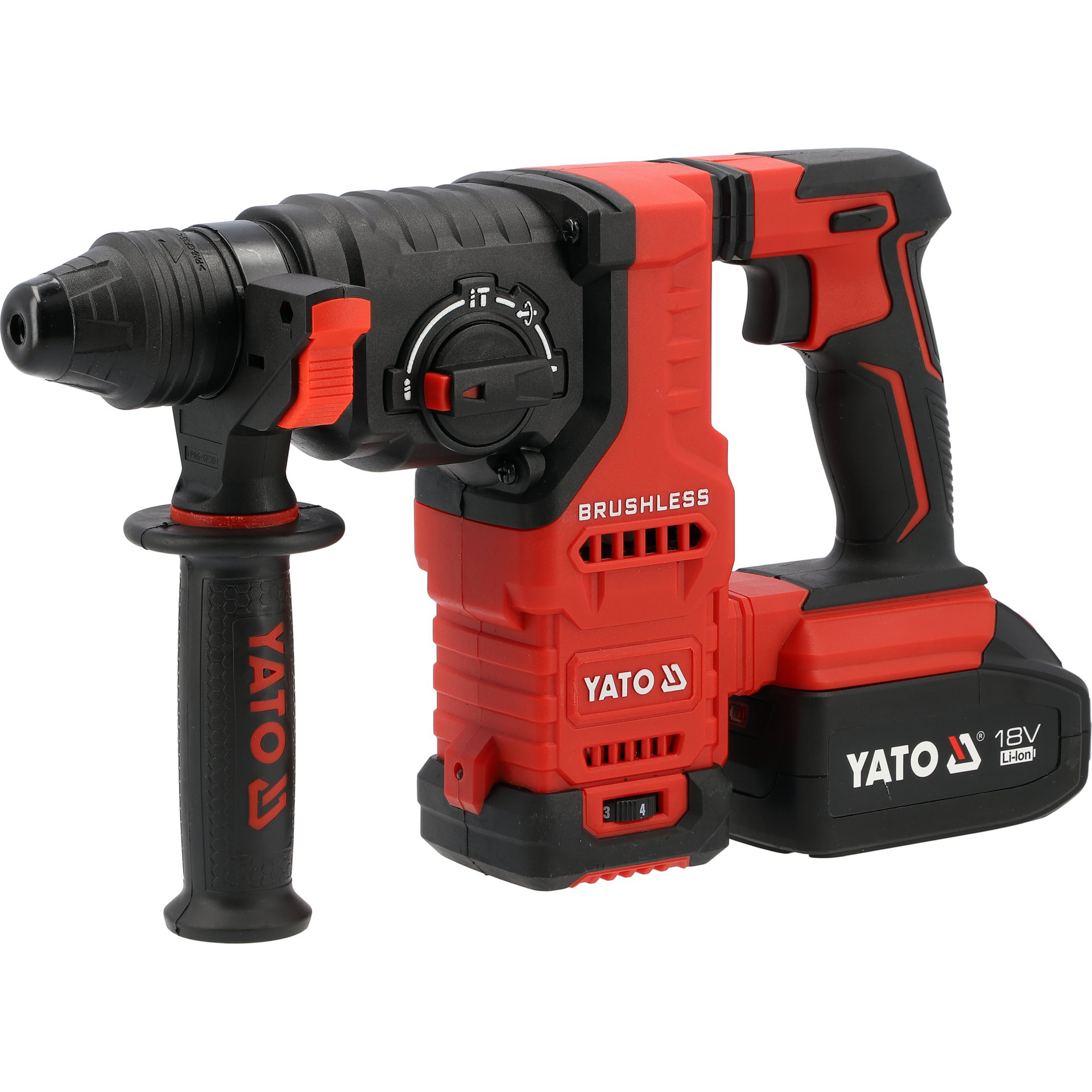

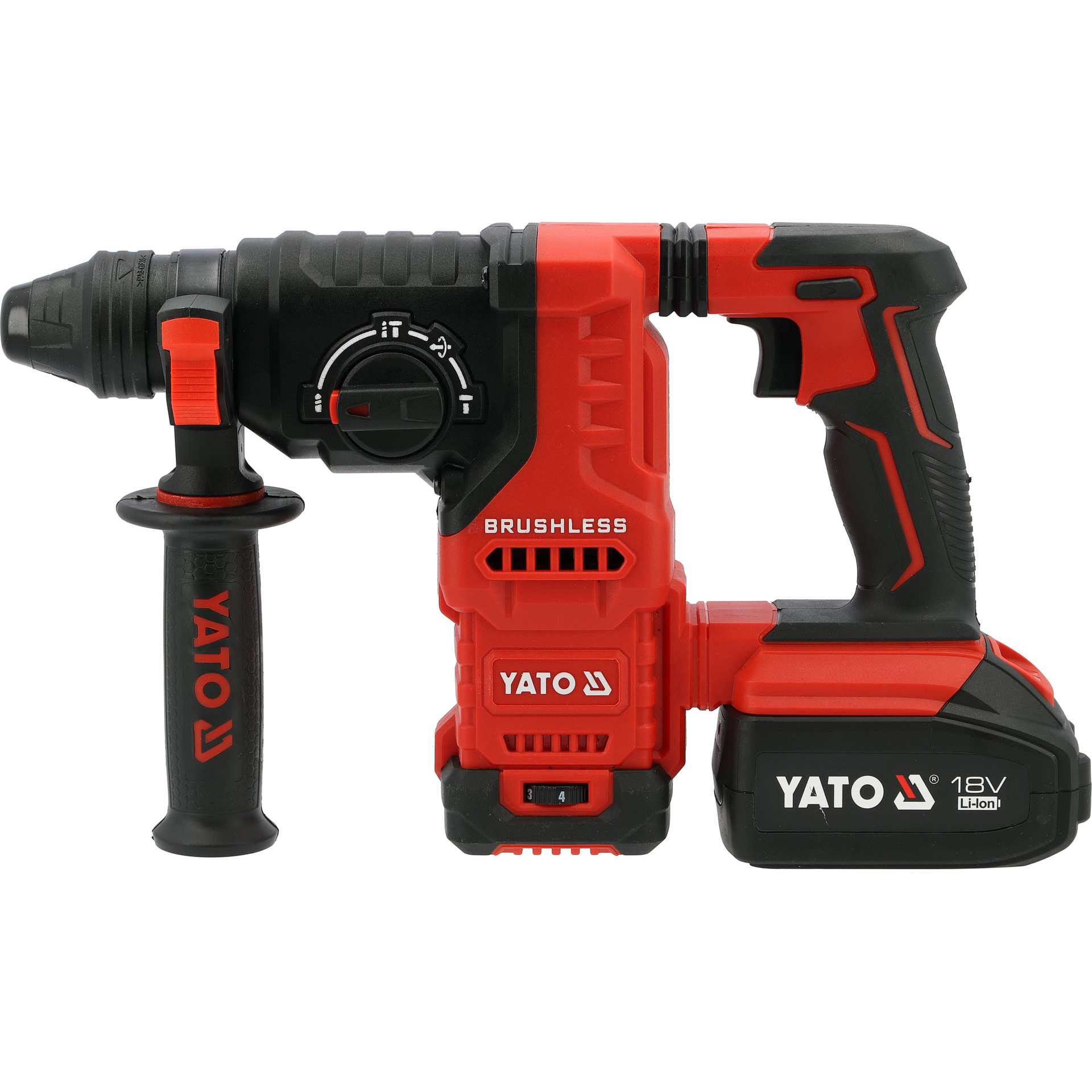

Yato SDS+ Akkuporavasarasarja toimii 18 V tasavirralla ja tuottaa 2,8 J iskuenergian. Laitteen voimanlähteenä on harjaton moottori, joka pyörittää SDS+ -istukkaa 0–950 min⁻¹ nopeudella ja tuottaa 0–4700 min⁻¹ iskutaajuuden. Kokoonpano hyödyntää sähköistä pyörimisnopeuden säätöä, joka optimoi vääntömomentin ja iskuvoiman koviin materiaaleihin porattaessa.

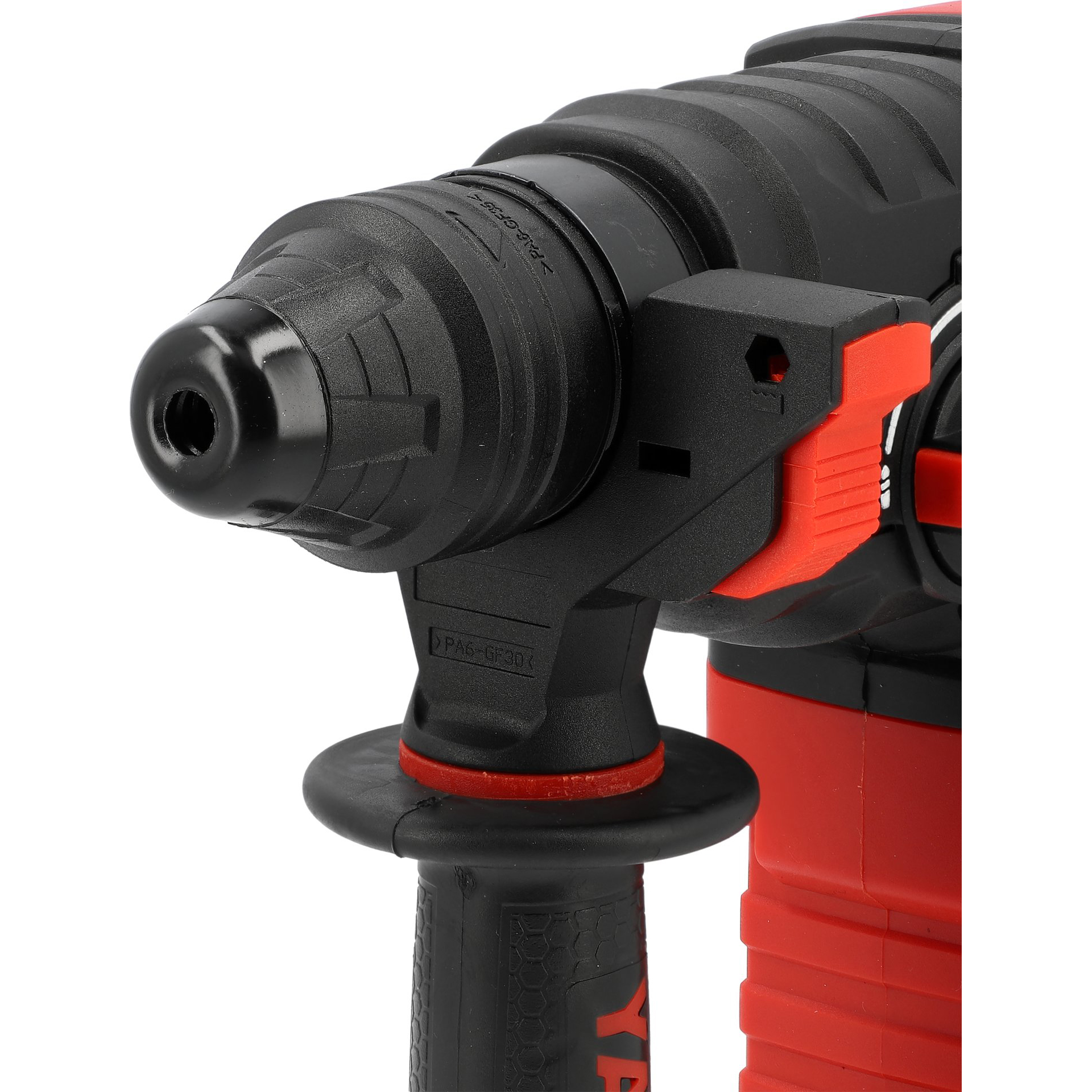

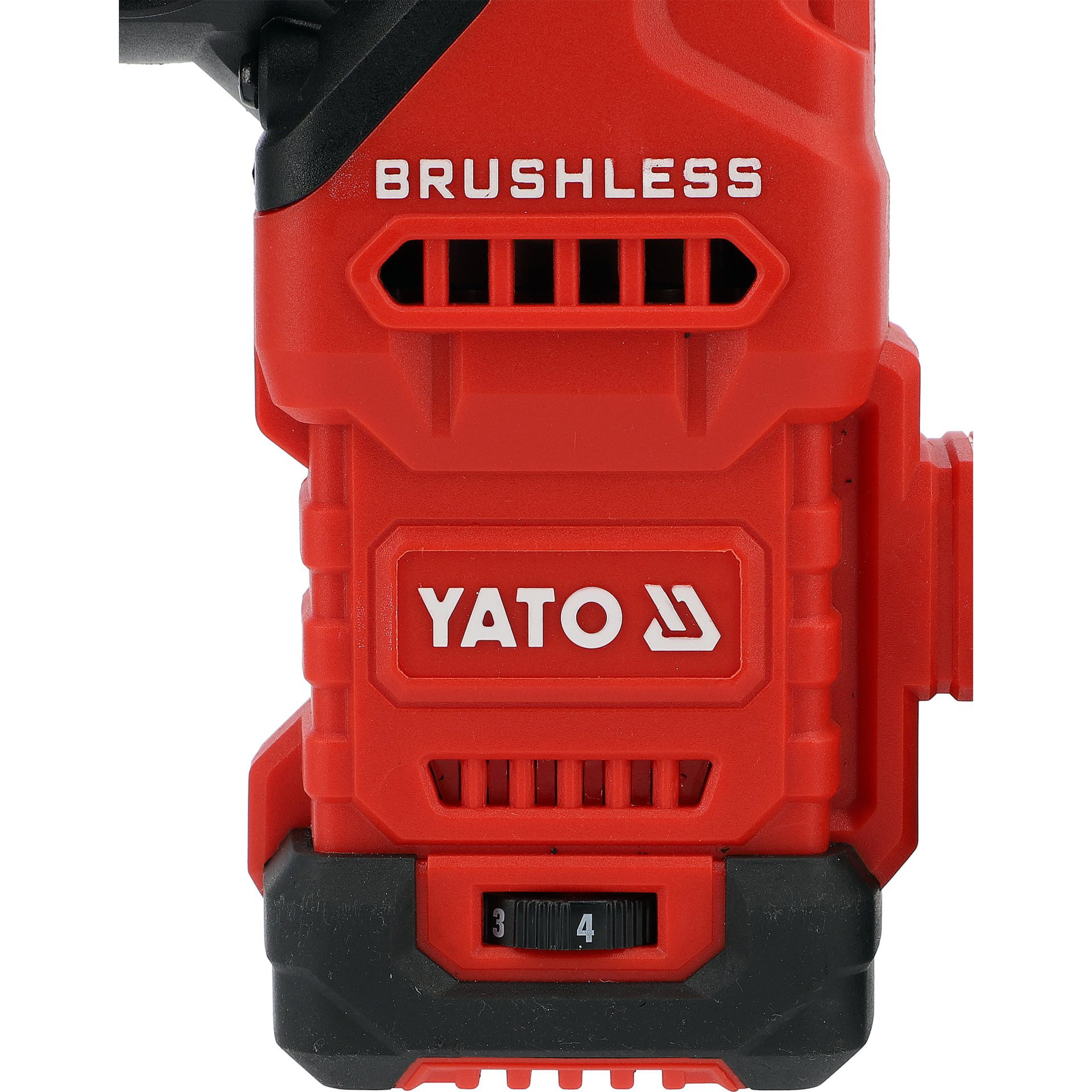

Laitteen SDS-Plus -istukka mahdollistaa terien nopean mekaanisen kiinnityksen ja tehokkaan iskuenergian siirron ilman ylimääräisiä työkaluja. Harjaton moottorirakenne minimoi roottorin kitkan ja lämpökuorman, mikä pidentää akun käyttöaikaa ja laitteen mekaanista elinkaarta perinteisiin hiiliharjamoottoreihin verrattuna. Poravasaran pelkkä runko painaa 2,8 kg.
Järjestelmä tarjoaa kolme mekaanista toimintatilaa: poraus, iskuporaus ja piikkaus. Tämä mahdollistaa jopa 26 mm reikien poraamisen betoniin kieräterillä ja 68 mm reikien kairaamisen silikaattiin tai keraamiseen tiileen kruunuterillä. Teräkseen laitteen maksimikapasiteetti on 13 mm ja puuhun 30 mm.
Akkuporavasarasarja toimitetaan kahdella 4,0 Ah Li-Ion -akulla ja kahden tunnin pikalaturilla. Työkalussa on integroitu akun varaustilan ilmaisin reaaliaikaisen sähköisen tehoseurannan mahdollistamiseksi. Laitteen eristysluokka on III ja kotelointiluokka IPX0, ja se saavuttaa maksimaalisessa kuormituksessa 105,5 ± 3,0 dB(A) äänitehon.
Käyttötarkoitus ja soveltuvuus:
Akkuporavasara on suunniteltu rakennusteollisuuden tehokkuutta vaativiin sarja-asennuksiin ja raskaaseen lävistystyöhön. Laitteen harjaton moottori ja iskukoneisto on kalibroitu laajamittaisiin poraus- ja piikkaustehtäviin.

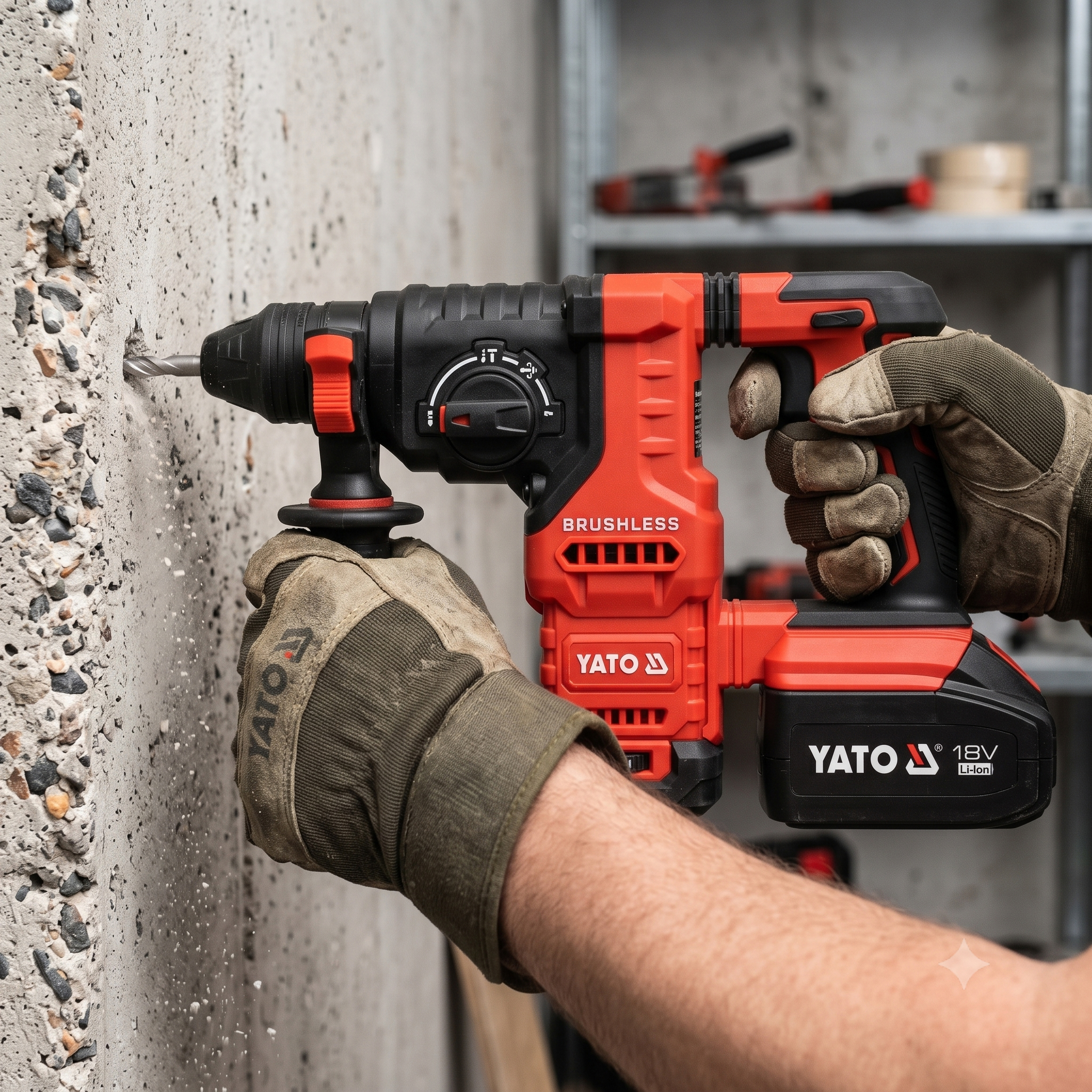

- Betonin ja muurauksen lävistys: 2,8 J iskuenergia ja 0-4700 min⁻¹ iskutaajuus mahdollistavat ankkurireikien ja asennusläpivientien poraamisen jopa 26 mm halkaisijalla betoniin.
- Rakenneosan purkutyöt: Piikkaustila ja SDS+ talttaterät tukevat kovien kivimateriaalien, laattojen ja saumojen mekaanista poistoa ilman pyörivää liikettä.
- Liikkuva asennustyö: Kahden 4,0 Ah (72 Wh) akun järjestelmä mahdollistaa jatkuvan sähkönsyötön kohteissa, joissa ei ole kiinteää verkkovirtaa.

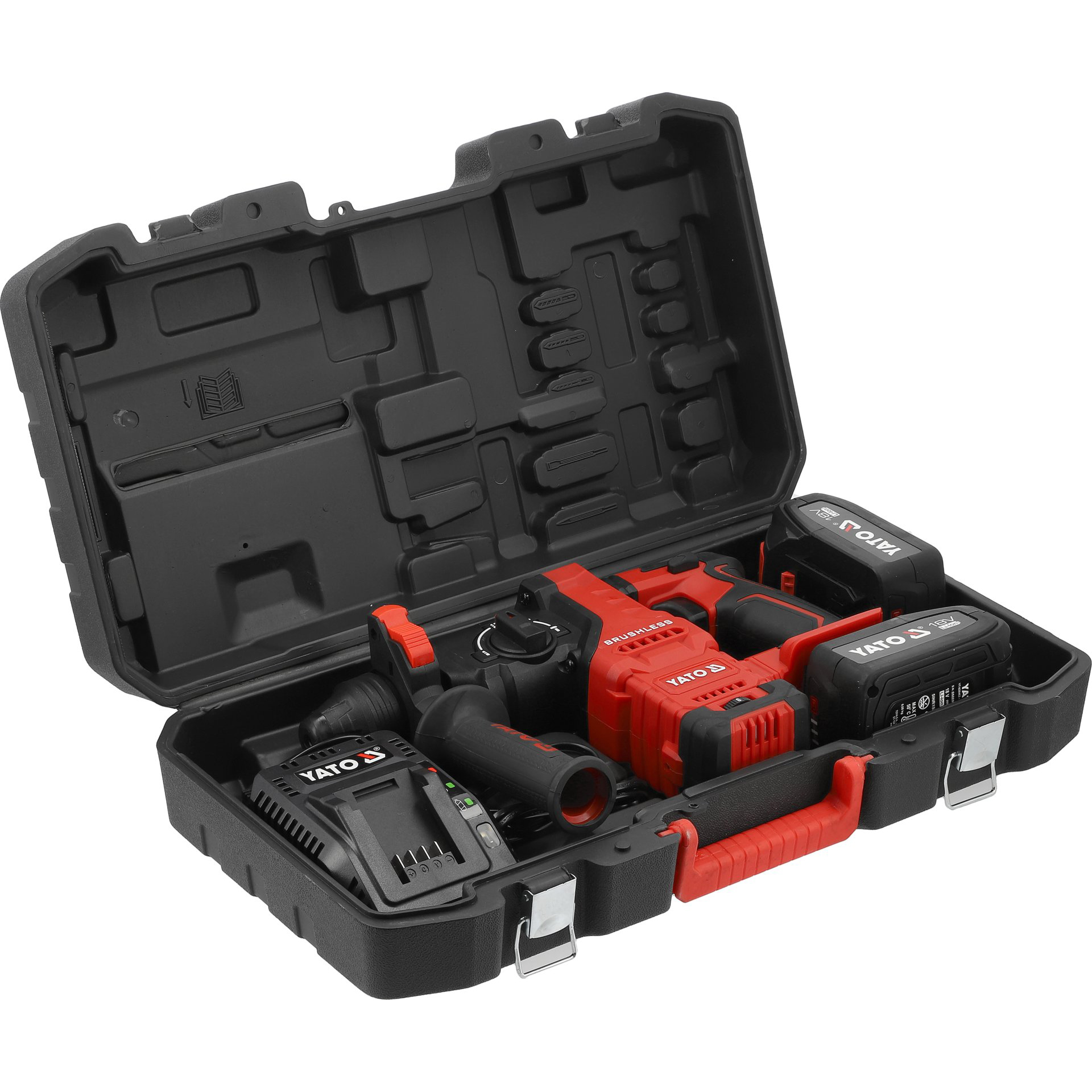

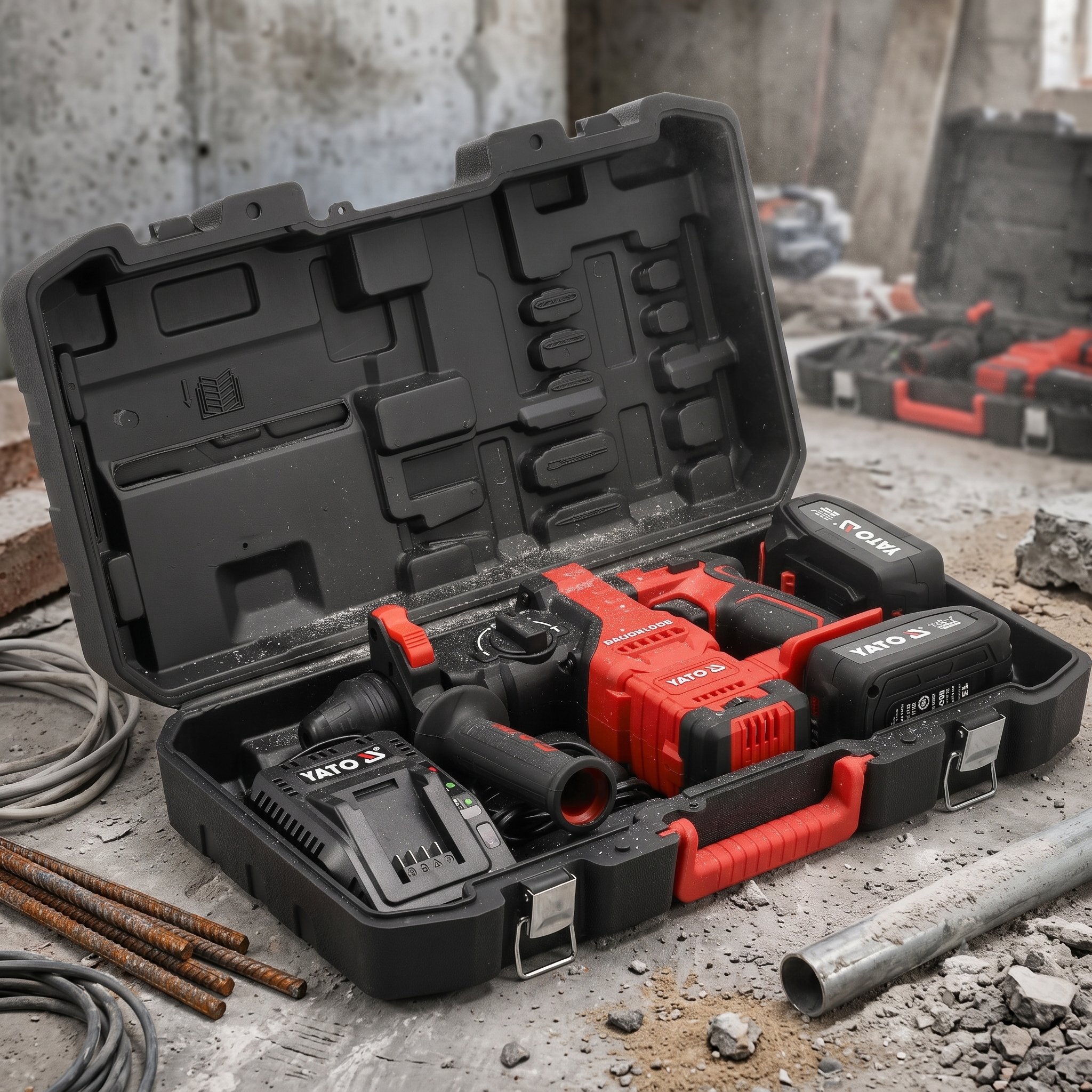

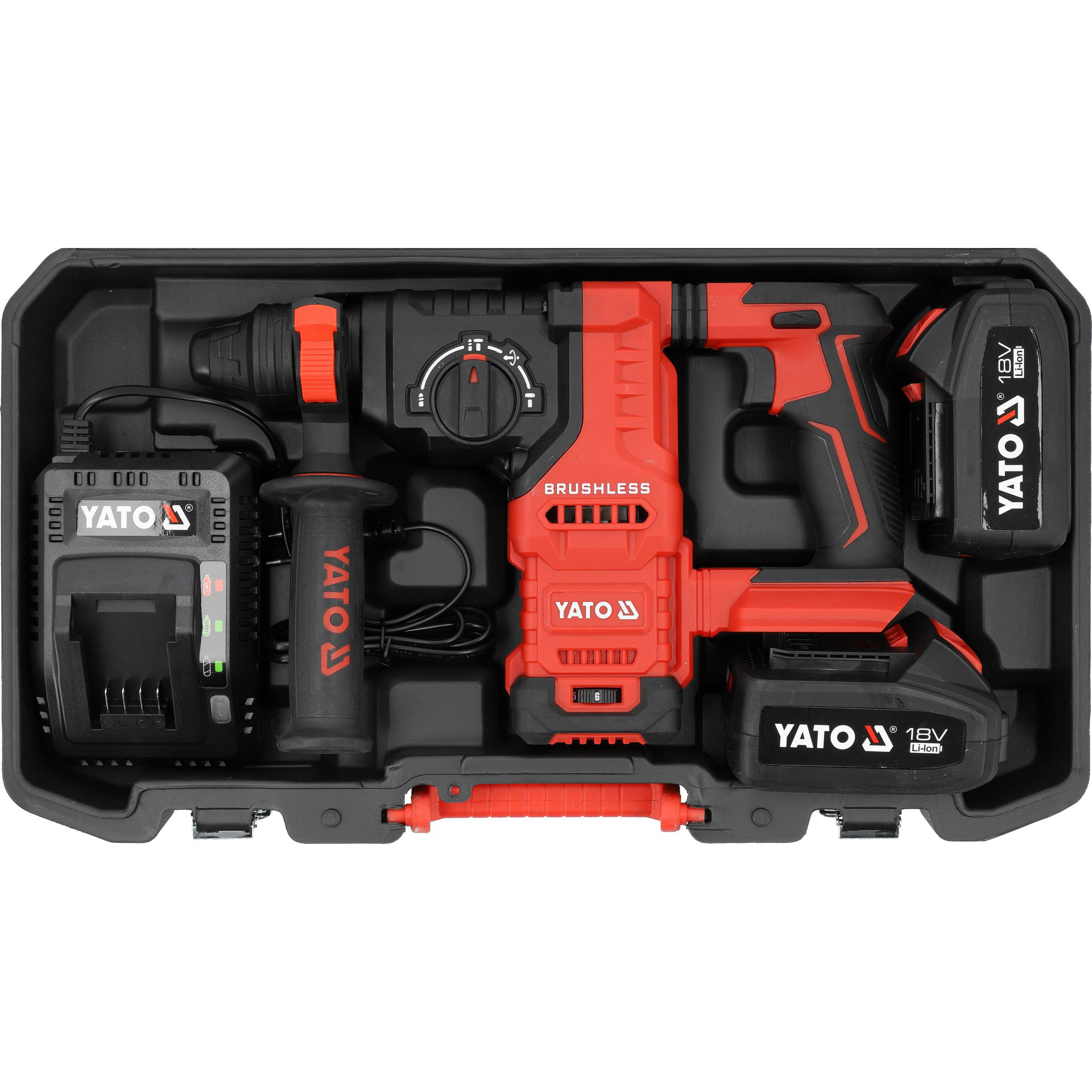

Pakkauksen sisältö:

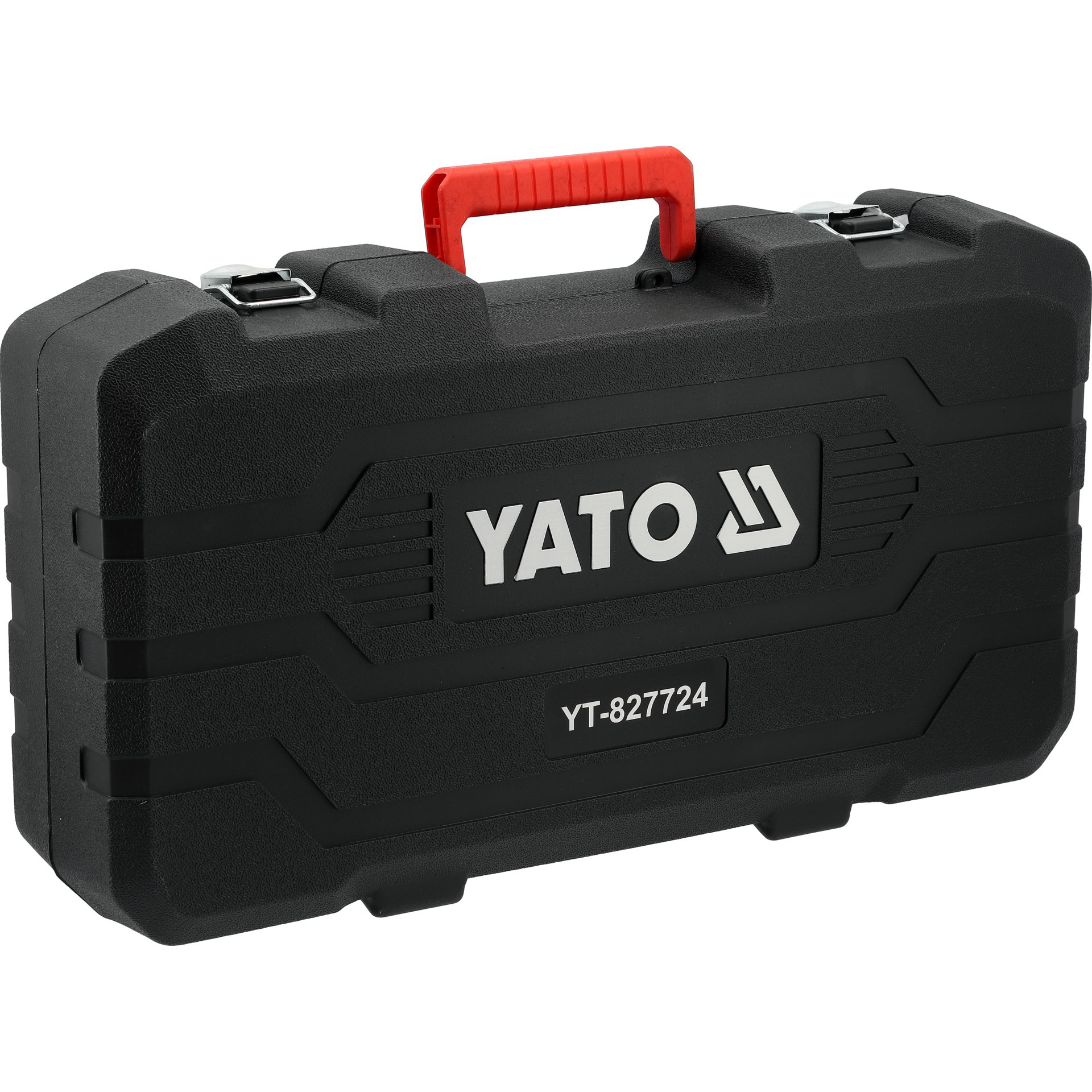

Tuotepakkaus koodilla YT-827724 toimitetaan käyttövalmiina asennuskokonaisuutena.
- Yato YT-827724 akkuporavasaran runko

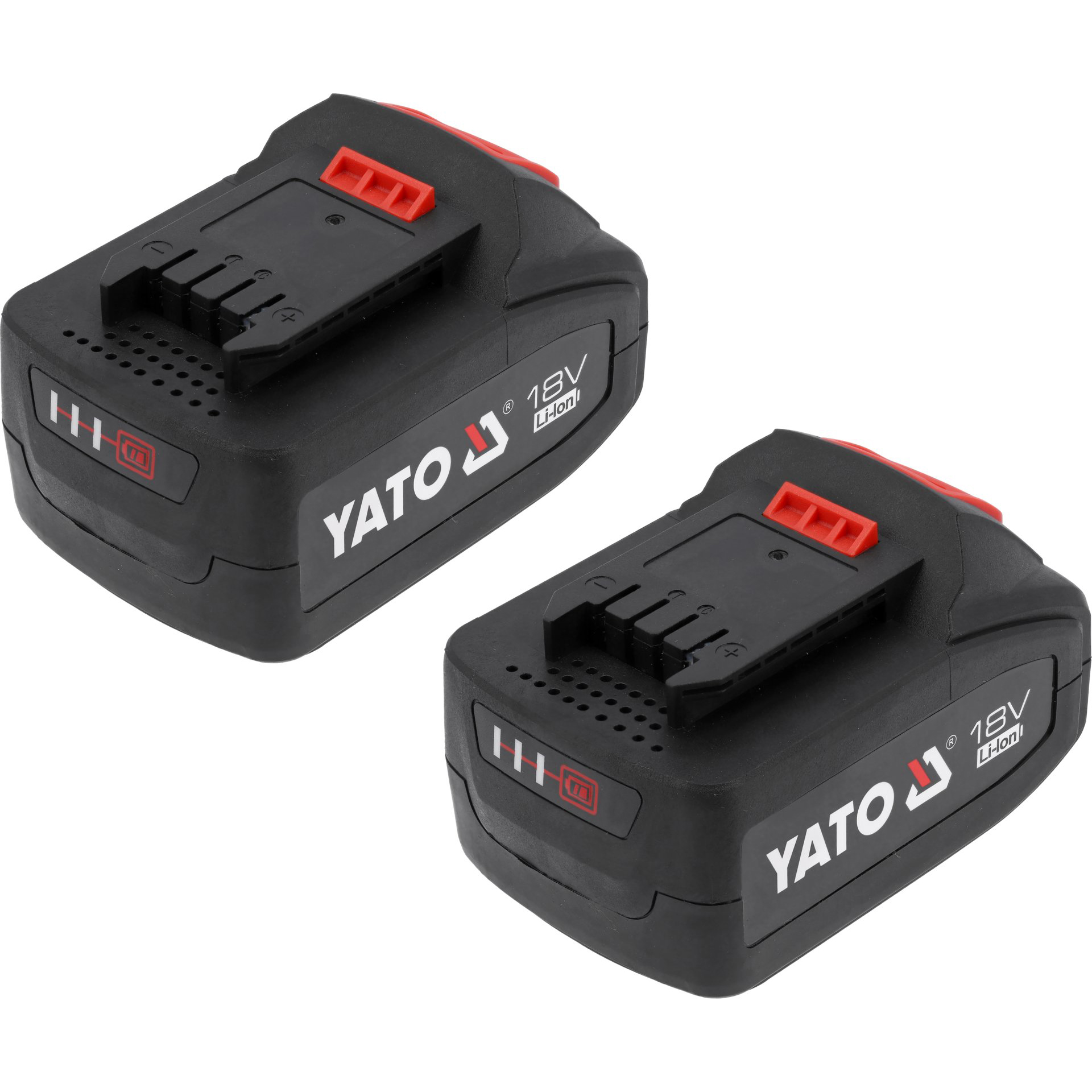

- Kaksi (2) 18V 4.0 Ah Li-Ion -akkua
- Pikalaturi (2 tunnin latausaika)

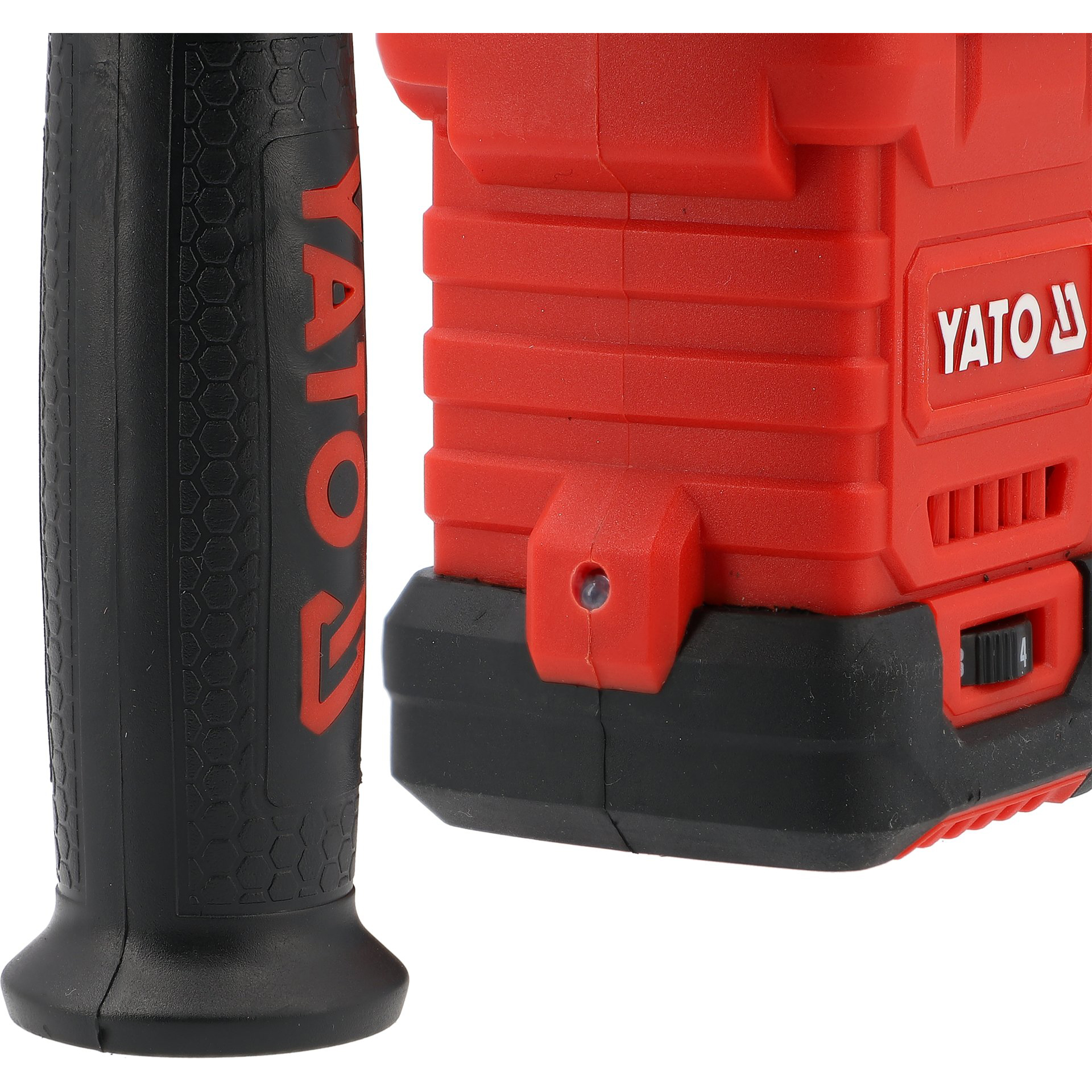

- Apukahva
- Syvyydenrajoitin
Ominaisuudet:
Laitteen toiminnallisuus perustuu tehokkaaseen sähköiseen hallintaan ja iskumekaniikkaan.
- Harjaton moottoriteknologia: Vähentää mekaanista kitkaa ja lämpöhäviötä, mikä minimoi energiakatoa ja laskee lämpökuormaa raskaassa kuormituksessa.
- Kolme toimintatilaa: Mekaaninen valitsin mahdollistaa porauksen, iskuporauksen ja piikkauksen valinnan materiaalin tiheyden ja työvaiheen mukaan.
- SDS-Plus -pikaistukka: Varmistaa poranterien ja talttojen välyksettömän kiinnityksen sekä optimaalisen iskuenergian välityksen ilman erikoistyökaluja.
- Säädettävä pyörimisnopeus: Elektronisesti hallittu nopeus 0-950 min⁻¹ mahdollistaa tarkan aloituksen eri materiaaleissa suoraan kytkimen paineella.
Tekniset Ominaisuudet:
- Käyttöjännite: 18 V d.c.
- Iskuenergia: 2,8 J
- Pyörimisnopeus: 0–950 min⁻¹
- Iskutaajuus: 0–4700 min⁻¹
- Istukan tyyppi: SDS-Plus
- Moottorityyppi: Harjaton (BL)
- Maksimi poraussyvyys (betoni): 26 mm (kieräterä), 68 mm (kruunuterä silikaattiin)
- Maksimi poraussyvyys (teräs / puu): 13 mm / 30 mm
- Rungon paino: 2,8 kg
- Täyden paketin paino: 6,667 kg
- Akut: 2 kpl 18V 4000 mAh Li-Ion (72 Wh)
- Latausaika: 2 h
- Äänenpaine (LpA): 97,6 ± 3,0 dB(A)
- Ääniteho (LwA): 105,5 ± 3,0 dB(A)
- Tärinätaso: 18,23 ± 1,5 / 15,55 ± 1,5 m/s²
- Eristysluokka / Kotelointi: Luokka III / IPX0
Yato YT-827724 käyttöohje:
Laitteen mekaaniset toimenpiteet asennukseen ja operointiin teollisissa kohteissa.
- 1. Virtalähteen kytkentä: Varmista mukana toimitettavalla laturilla, että 18V akku on saavuttanut täyden varauksen. Työnnä akku kahvan alaosan liukukiskoon, kunnes mekaaninen lukitus naksahtaa kiinni.
- 2. Terän asennus: Vedä SDS-Plus -istukan lukituskaulusta taaksepäin, aseta puhdas ja kevyesti voideltu terä istukkaan ja vapauta kaulus lukituksen varmistamiseksi.

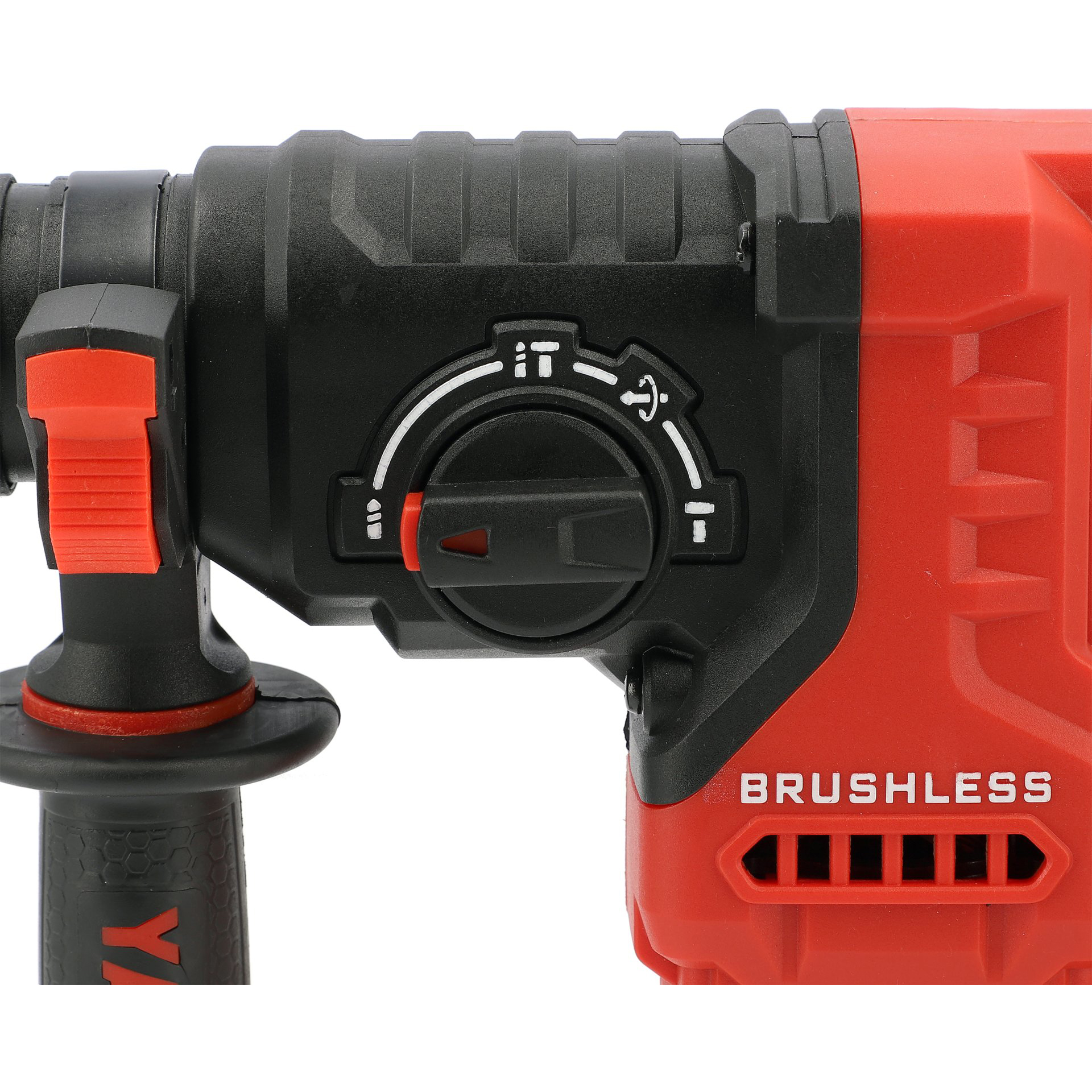

- 3. Toimintatilan valinta: Käännä laitteen kyljessä olevaa mekaanista valitsinta porauksen, iskuporauksen tai piikkauksen symbolin kohdalle halutun työvaiheen mukaisesti.
- 4. Syvyydenrajoittimen säätö: Avaa apukahvan mekaaninen lukitus, aseta metallinen syvyydenrajoitin haluttuun mittaan poraussyvyyden varmistamiseksi ja kiristä kahva takaisin paikoilleen.

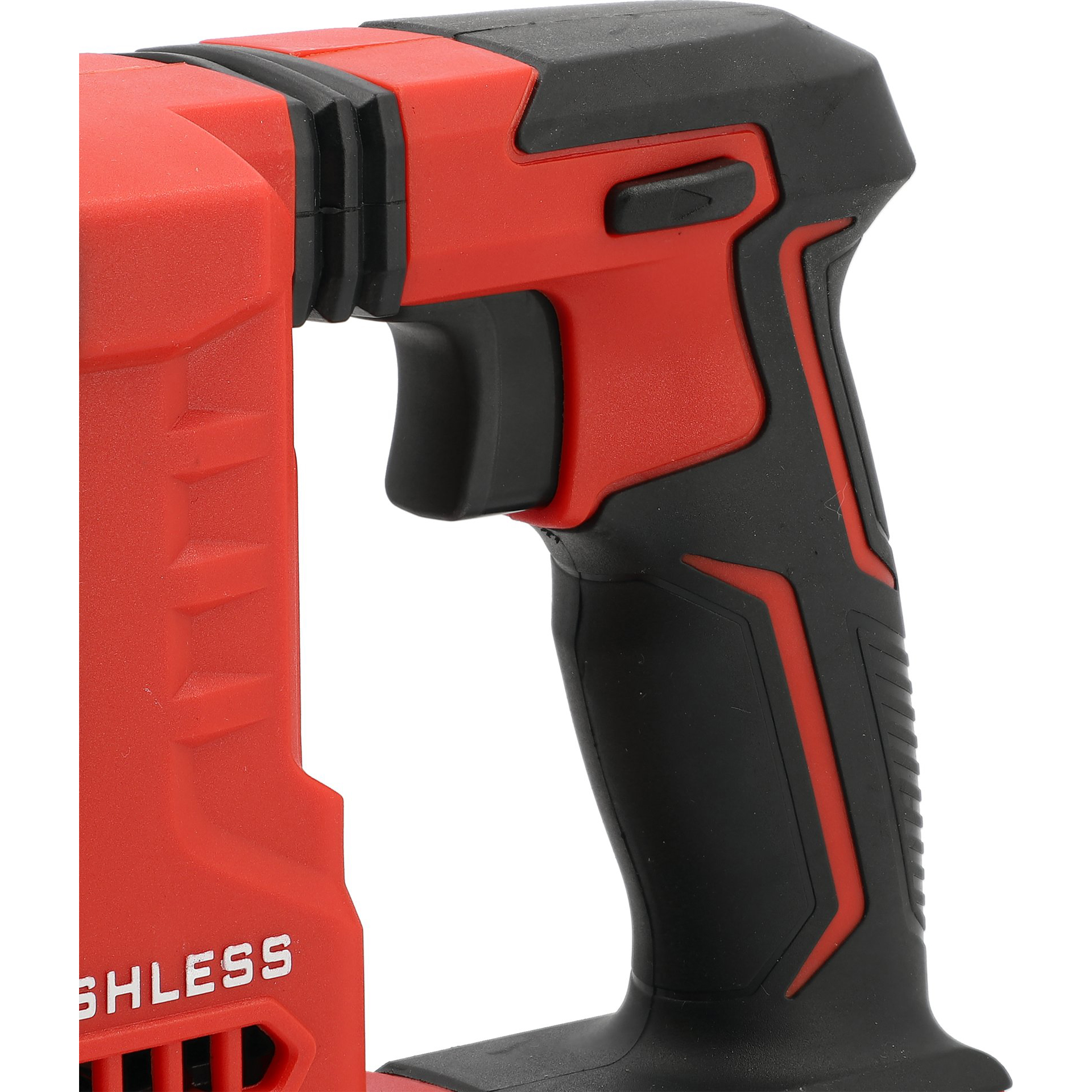

- 5. Porausprosessi: Aseta laite kohtisuoraan pintaa vasten. Paina liipaisinta säätääksesi kierrosnopeutta alueella 0–950 min⁻¹. Vältä liiallista fyysistä painetta tukeaksesi pneumaattisen iskumekanismin optimaalista toimintaa.
Varoitukset:
Kriittiset tekniset varoitukset sähkö- ja työturvallisuuden varmistamiseksi.
- Melualtistus: Työkalu tuottaa maksimikuormituksessa 105,5 dB(A) äänitehon. Standardien mukaisen kuulonsuojaimen käyttö on pakollista pysyvien kuulovaurioiden välttämiseksi.
- Tärinäaltistus: Laitteen 18,23 m/s² tärinätaso vaatii altistusajan jatkuvaa seurantaa pitkäkestoisissa purkutöissä verenkierron häiriöiden ehkäisemiseksi.
- Sähkö- ja kosteusturvallisuus: IPX0-kotelointiluokka ei tarjoa suojaa veden sisääntunkeutumista vastaan. Laitteen altistaminen kosteudelle aiheuttaa oikosulun riskin sähkökomponenteissa.
- Mekaaninen takapotku: Poranterän äkillinen jumiutuminen esimerkiksi betoniteräkseen voi aiheuttaa laitteen voimakkaan ja kontrolloimattoman kiertymisen. Apukahvan käyttö molemmilla käsillä operoitaessa on välttämätöntä.
Usein Kysyttyä, UKK:
- Sopiiko Yato YT-827724 malliin muiden valmistajien SDS+ terät? Kyllä, laitteen SDS-Plus -pikaistukka on standardoitu ja se tukee kaikkia teollisuusstandardin mukaisia SDS+ poranteriä ja talttoja valmistajasta riippumatta.
- Voidaanko laitteella porata ilman iskutoimintoa? Kyllä, mekaanisella valintakytkimellä pneumaattinen iskumekanismi voidaan kytkeä kokonaan pois päältä, jolloin laite toimii pelkällä pyörivällä liikkeellä esimerkiksi puun tai teräksen poraamisessa.
- Kauanko 4.0Ah akun lataaminen kestää nollasta maksimiin? Laitteen mukana toimitettava pikalatauslaite palauttaa 4.0Ah (72 Wh) litiumioniakun täyteen sähköiseen varaukseen tasan kahdessa tunnissa.
- Mitkä ovat laitteen maksimikapasiteetit eri materiaaleihin? Laitteella voidaan porata 26 mm reikiä betoniin kieräterällä, 68 mm reikiä tiileen kruunuterällä, 13 mm reikiä teräkseen ja 30 mm reikiä puuhun.
Kierrätysohjeet:
Materiaalikohtaiset kierrätysohjeet ammattikäytön säännösten mukaisesti.
- Poravasaran runko ja laturi: Elektroniikkakomponentteja, kuparia ja moottorin sisältävä sähkölaite on toimitettava elinkaarensa lopussa viralliseen sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Laitetta ei saa hävittää sekajätteenä.
- Li-Ion -akku: 18V litiumioniakut sisältävät reaktiivisia ja palovaarallisia materiaaleja. Teippaa akun kosketusnavat oikosulun estämiseksi ja palauta akku hyväksyttyyn akkujen keräyspisteeseen.
- Pakkausmateriaalit ja lisäosat: Laitteen pahvinen toimituspakkaus kierrätetään kartonkikeräyksessä ja kuluneet metalliset terät metallinkeräyksessä uusiokäyttöä varten.
