Beskrivning
Procat G-tving 100 mm är en G-tving med skruvåtdragning. Den största öppningen är 100 mm och halsdjupet 65 mm. Stommen är av smitt stål, och trycket dras åt genom att det skjutbara T-handtaget i den gängade spindelns ände vrids medurs. Tvingen är avsedd för tillfällig fastsättning av arbetsstycken vid limning, borrning och montering samt i trä- och metallarbeten.
G-tvingen arbetar med skruvåtdragning. I stommens ena ände finns en fast käft och i den andra en gängad hylsa som den gängade spindeln löper genom. När spindeln vrids medurs rör sig den vridbara tryckplattan i dess ände mot den fasta käften och klämmer fast arbetsstycket mellan dem. När spindeln vrids moturs öppnas tvingen.

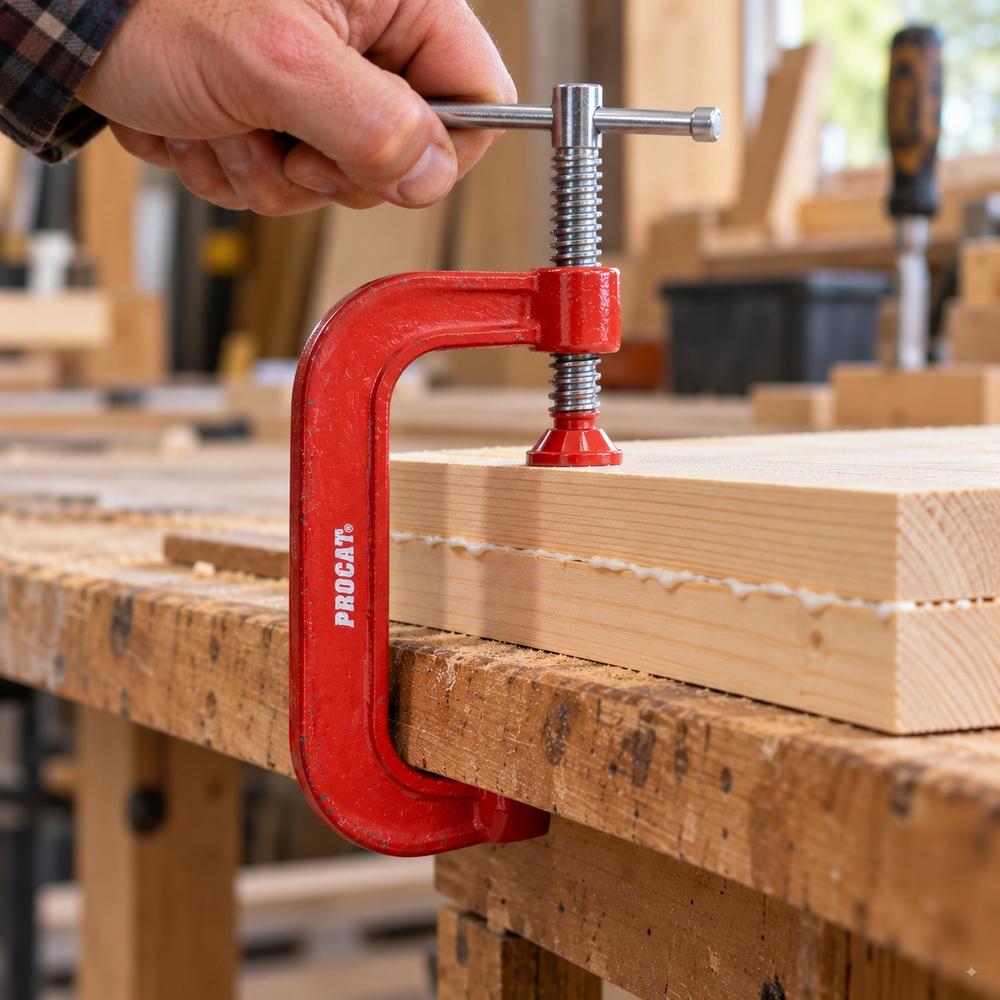

Öppningen avgör hur tjockt arbetsstycke eller hur tjock bunt av arbetsstycken som får plats mellan käftarna: högst 100 mm inklusive skyddsklotsar. Halsdjupet 65 mm är avståndet från spindelns mittlinje till stommens innerkant och anger hur långt in från arbetsstyckets eller arbetsbänkens kant tvingen når. Med dessa mått fäster tvingen till exempel två limmade brädor vid arbetsbänkens kant.

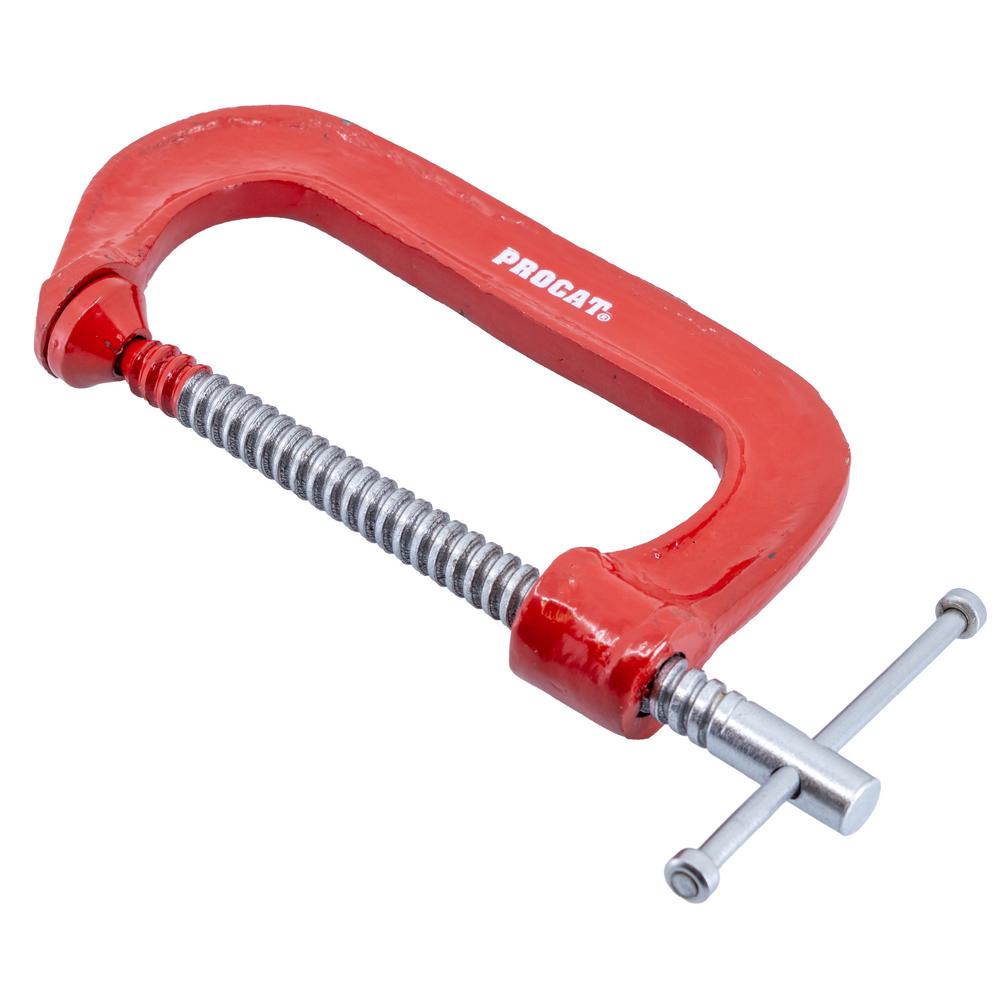

Den smidda stommen har formen av en rundad C-båge, är rödmålad och har ett vitt PROCAT®-tryck. Den silverfärgade spindeln har i änden mot arbetsstycket en ledad konisk tryckplatta som vrider sig efter arbetsstyckets yta. I spindelns andra ände glider T-handtagets tvärpinne i en hylsa, så handtaget kan vridas med kort eller lång hävarm.
Tack vare den fasta öppningen och skruvåtdragningen håller tvingen arbetsstycket på plats medan limmet härdar eller under bearbetningen, utan att åtdragningen behöver övervakas. När arbetsstycket är tjockt eller fästpunkten ligger långt in från kanten kompletterar G-tvingen 100 mm mindre tvingar och fjädertvingar.
Användningsområde och lämplighet för Procat G-tving 100 mm:
Tvingen passar för tillfällig fastsättning av arbetsstycken under bearbetning, limning och montering.
- Limning: Limmade brädor, lister och stomdelar hålls på plats medan limmet torkar. Som skydd för mjukt trä och färdigbehandlade ytor läggs en skyddsklots under käften och tryckplattan. För tunna arbetsstycken och snabb fastsättning med en hand passar BGS limtving 100 mm, metallstomme.
- Fastsättning i arbetsbänken: Arbetsstycket kläms fast vid arbetsbänkens kant så att det hålls på plats vid sågning, hyvling, filning och borrning. Halsdjupet 65 mm avgör hur långt från bänkkanten arbetsstycket kan fästas.
- Metallarbeten: Metallprofiler, plåtar och fästen hålls på plats vid borrning, filning, slipning och montering. För snabb fastsättning med spakmekanism finns Urko ståltving, spakmodell 8000N.
- Jiggar och styrningar: Stopplister, styrningar och mallar fästs på arbetsbänken vid sågning, fräsning och borrning. Den vridbara tryckplattan håller greppet även när arbetsstyckets yta inte är helt parallell med käften.
- Reparationer och montering: Limfogar i spruckna delar och delar som monteras hålls ihop medan limmet torkar eller under fastsättningen. För arbetsstycken där öppningen 100 mm inte räcker passar Urko 4021-HA skruvtving 150 x 50 mm med vridhandtag.
Förpackningens innehåll:
- G-tving 100 mm: 1 st, halsdjup 65 mm, skjutbart T-handtag och vridbar tryckplatta.
Egenskaper:
- Smidd stålstomme: Stommen är smidd av stål, och den fasta käften och spindelns gängade hylsa är en del av samma stomme.
- Öppning 100 mm: Mellan käftarna får ett högst 100 mm tjockt arbetsstycke eller en bunt av arbetsstycken med skyddsklotsar plats.
- Halsdjup 65 mm: Tvingen når 65 mm in från arbetsstyckets eller arbetsbänkens kant.

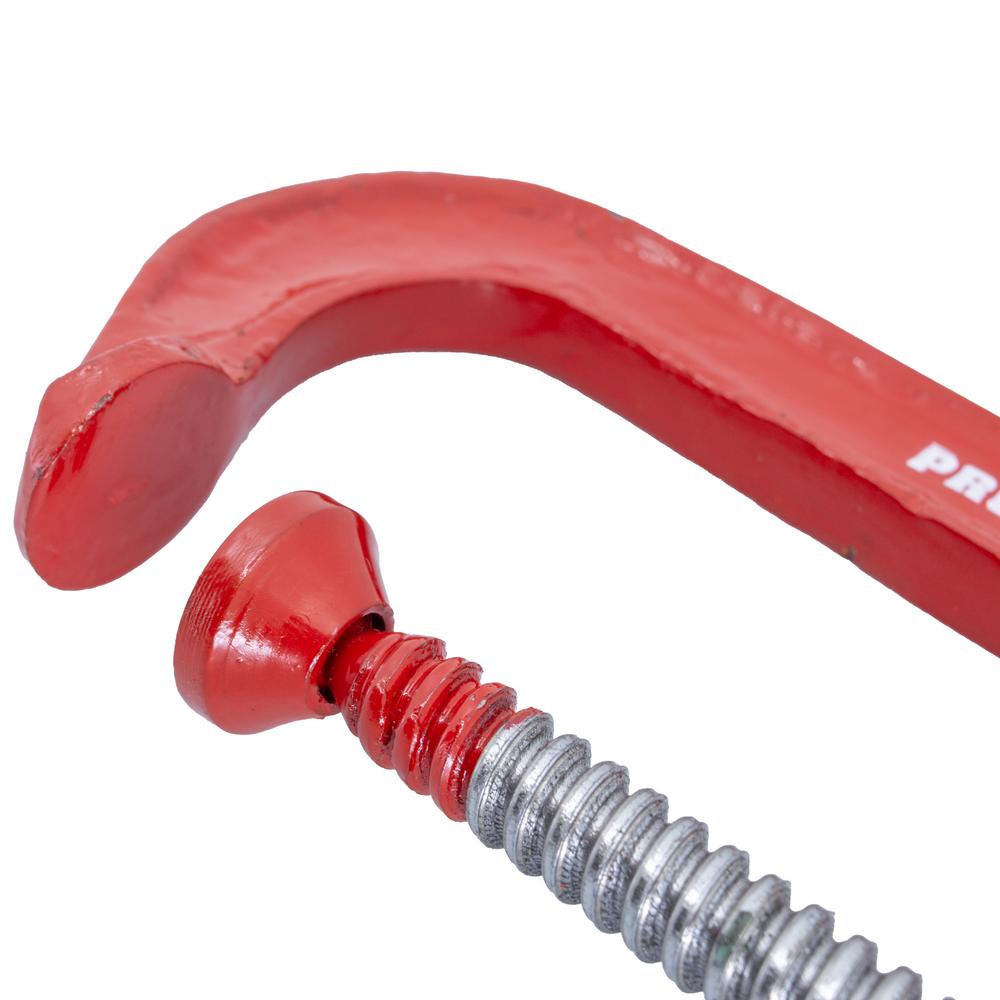

- Vridbar tryckplatta: Den koniska tryckplattan är ledad i spindelns ände, vrider sig efter arbetsstyckets yta och pressar arbetsstycket mot den fasta käften.

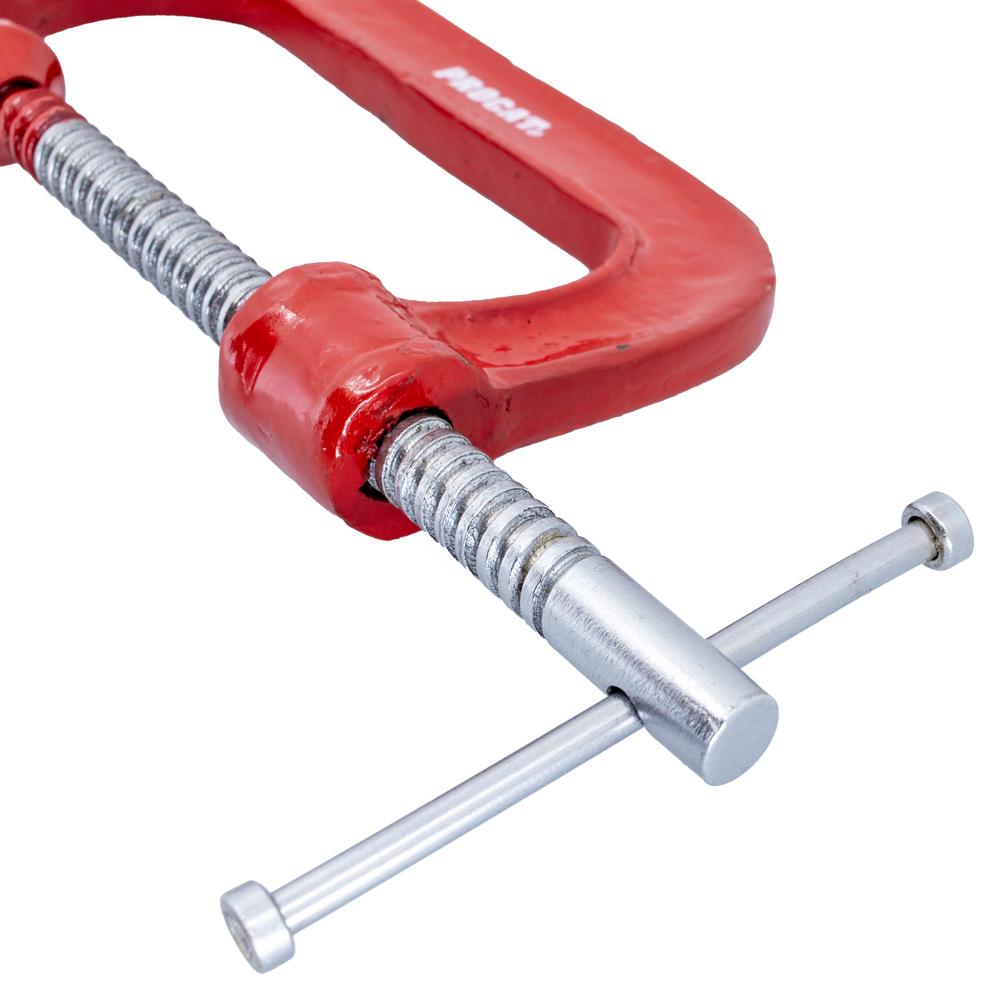

- Skjutbart T-handtag: Tvärpinnen glider i hylsan i spindelns ände, och de runda knopparna i pinnens ändar håller den på plats. Hävarmens längd väljs efter utrymmet och den kraft som behövs.
- Skruvåtdragning: Tvingen dras åt när spindeln vrids medurs och öppnas moturs. Den gängade spindeln justerar trycket steglöst, och gängan håller trycket på plats.
- Målad stomme: Den röda färgen och det vita PROCAT®-trycket skiljer ut tvingen på arbetsplatsen.
Tekniska data:
- Produkttyp: G-tving (C-tving), skruvåtdragning
- Största öppning: 100 mm
- Halsdjup: 65 mm
- Stommens material: smitt stål
- Stommens yta: röd färg, vitt PROCAT®-tryck
- Handtag: skjutbart T-handtag, runda ändknoppar
- Tryckplatta: vridbar (ledad), konisk, i spindelns ände
- Åtdragningsriktning: åtdragning medurs, öppning moturs
Bruksanvisning för Procat G-tving 100 mm:
Fastsättningen görs i sex steg. Tvingen dras alltid åt för hand.
- Kontroll: Kontrollera att gängan är ren och hel, spindeln rak och stommen oskadd.
- Öppning: Vrid spindeln moturs med T-handtaget tills avståndet mellan tryckplattan och den fasta käften är större än arbetsstyckets och skyddsklotsarnas sammanlagda tjocklek.
- Placering: Placera arbetsstycket mellan den fasta käften och tryckplattan så att fästpunkten ligger högst 65 mm från kanten. Använd en skyddsklots på båda sidor vid mjukt trä och färdigbehandlade ytor så att ytan inte får märken.
- Åtdragning: Dra åt genom att vrida T-handtaget medurs tills arbetsstycket sitter fast, och låt den vridbara tryckplattan ställa in sig efter arbetsstyckets yta. Skjut tvärpinnen åt sidan när du behöver en längre hävarm. Förläng inte handtaget med ett rör och slå inte på det med en hammare.
- Efterkontroll: Kontrollera arbetsstyckenas läge efter åtdragningen och torka bort lim som tränger ut innan det härdar i gängan eller på tryckplattan.
- Lossning: Stöd arbetsstycket och vrid T-handtaget moturs tills tvingen öppnas.
Underhåll: Rengör gängan från lim, spån och damm. Lägg en droppe tunn olja på gängan och förvara tvingen torrt.
Varningar:
- Klämrisk: Håll fingrarna borta från utrymmet mellan tryckplattan och den fasta käften vid åtdragning.
- Inte för lyft: Tvingen används inte för att lyfta eller hänga upp laster och inte som fästpunkt för lyftredskap.
- Ingen förlängning och ingen hammare: T-handtaget förlängs inte med ett rör och slås inte med en hammare. För stor kraft kan böja spindeln eller skada gängan och stommen.
- Kontroll: Kontrollera gängan, spindeln och stommen före användning. En skadad gänga, en böjd spindel eller en sprucken stomme är skäl att ta tvingen ur bruk.
- Stöd arbetsstycket: Stöd ett tungt arbetsstycke innan tvingen öppnas så att det inte faller.
- Arbetsstycke: Utan skyddsklots kan tryckplattan och käften lämna märken i mjukt trä och färdigbehandlade ytor.
- Barn: Ingen leksak. Förvaras utom räckhåll för barn.
Vanliga frågor:
Åt vilket håll dras G-tvingen åt? Tvingen dras åt när T-handtaget vrids medurs och öppnas när det vrids moturs. Gängan är en vanlig högergänga.
Hur tjockt arbetsstycke kan Procat G-tving 100 mm fästa? Mellan den fasta käften och tryckplattan får ett högst 100 mm tjockt arbetsstycke eller en bunt av arbetsstycken plats. Skyddsklotsarnas tjocklek räknas med.
Vad betyder halsdjupet 65 mm? Halsdjupet är avståndet från spindelns mittlinje till stommens innerkant. Tvingen når alltså 65 mm in från arbetsstyckets eller arbetsbänkens kant.
Vad är skillnaden mellan en G-tving och en C-tving? Det är samma produkttyp: stommens form påminner om bokstaven G eller C, och trycket dras åt med en gängad spindel. Båda är skruvtvingar.
Varför är tryckplattan vridbar? Den ledade tryckplattan ställer in sig efter arbetsstyckets yta när ytan inte är helt parallell med käften. Trycket fördelas jämnare, och arbetsstycket vrider sig inte vid åtdragningen.
Hur fungerar det skjutbara T-handtaget? Handtagets tvärpinne glider i hylsan i spindelns ände. När pinnen skjuts till ena änden blir hävarmen längre, och i mittläget kan handtaget snurras snabbt.
När passar en stångtving bättre än en G-tving? När arbetsstycket är tjockare än 100 mm eller öppningen snabbt måste ställas in för olika arbetsstycken. En stångtvings öppning justeras längs stången, medan G-tvingens öppning är fast.
Återvinning:
Procat G-tving 100 mm är av stål, och en tving som tagits ur bruk lämnas till metallinsamling.

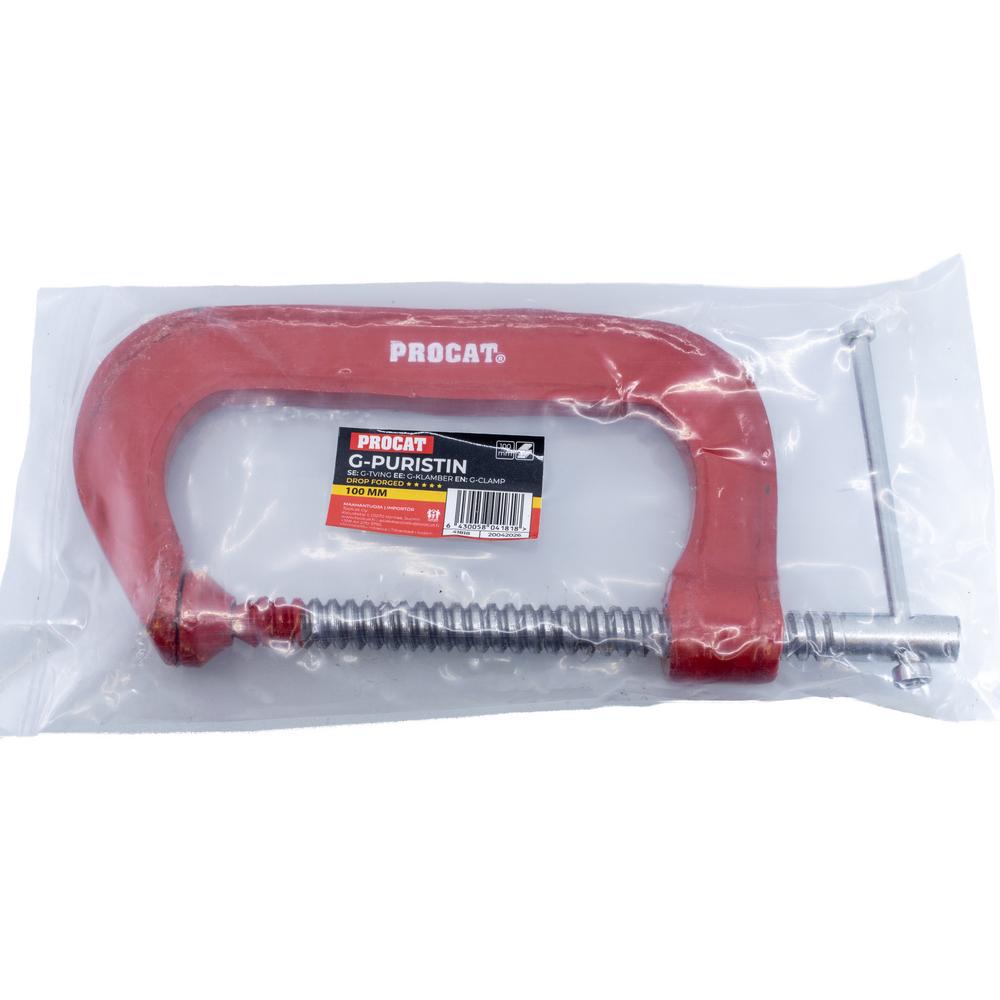

Säljförpackningens plastpåse sorteras till plastinsamlingen och färgetiketten enligt lokala sorteringsanvisningar.
