Beskrivning

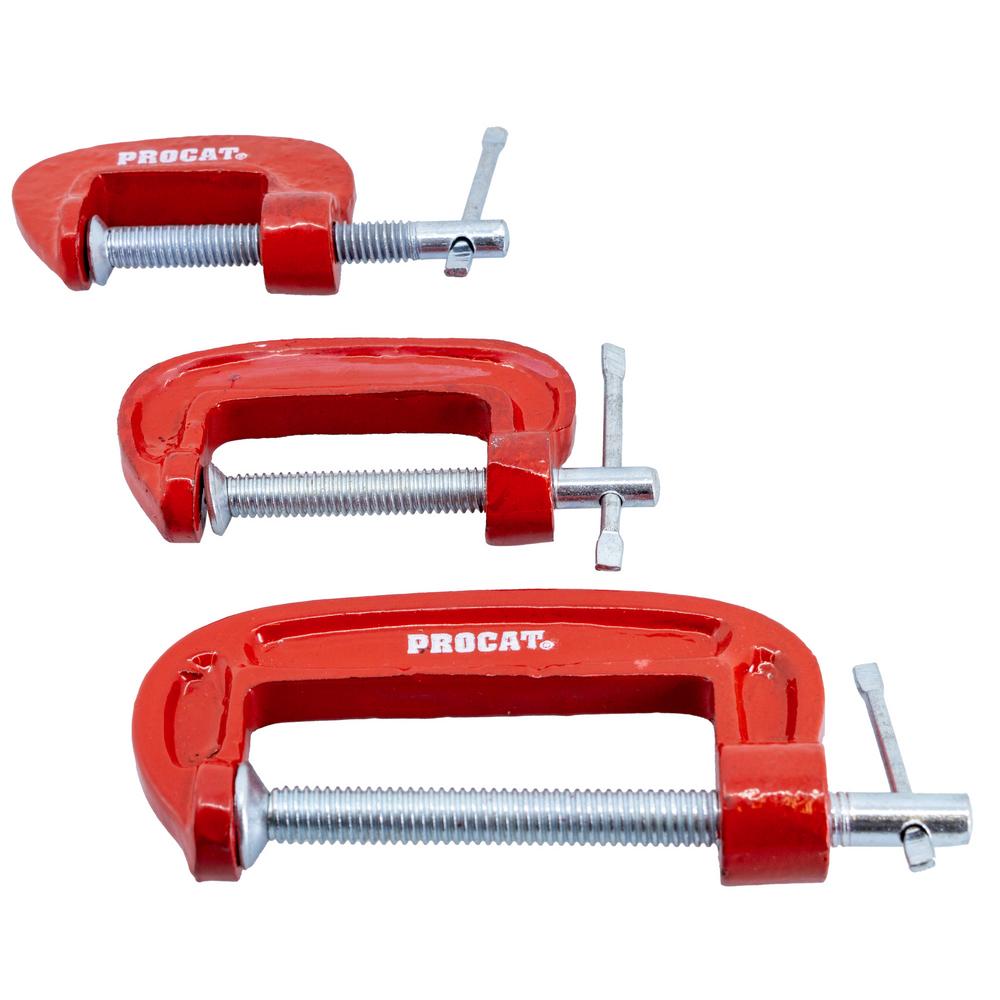

Procat G-tvingsats är en sats med tre mini-G-tvingar, en tving i varje storlek: öppning 25 mm, 45 mm och 70 mm. Tvingarnas stomme är av smitt stål, och trycket dras åt genom att T-handtaget i änden av den gängade spindeln vrids medurs. Satsen är avsedd för fastsättning av små arbetsstycken vid limning, lödning, borrning samt trä- och metallarbeten.
G-tvingen arbetar med skruvåtdragning. I ena änden av den C-formade stommen finns en fast käft och i den andra en gängad hylsa som den gängade spindeln löper genom. När spindeln vrids medurs rör sig den vridbara tryckplattan i dess ände mot den fasta käften och klämmer fast arbetsstycket mellan dem. När spindeln vrids moturs öppnas tvingen.
De tre storlekarna täcker arbetsstycken av olika tjocklek. Den största tvingen har en öppning på 70 mm och ett halsdjup på 35 mm, den mellersta 45 mm och 25 mm och den minsta 25 mm och 22 mm. Halsdjupet anger hur långt in från arbetsstyckets kant tvingen når, och tumstorlekarna 1″, 2″ och 3″ motsvarar de tre tvingarna.

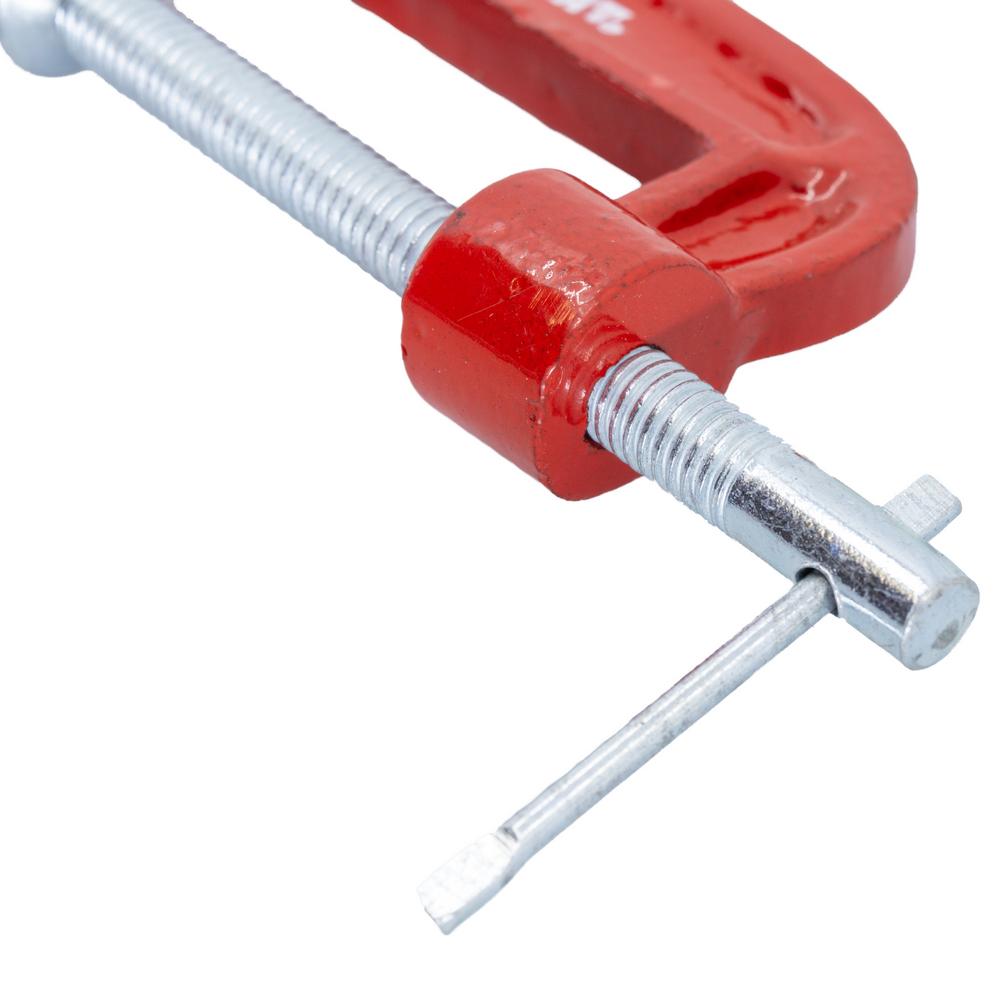

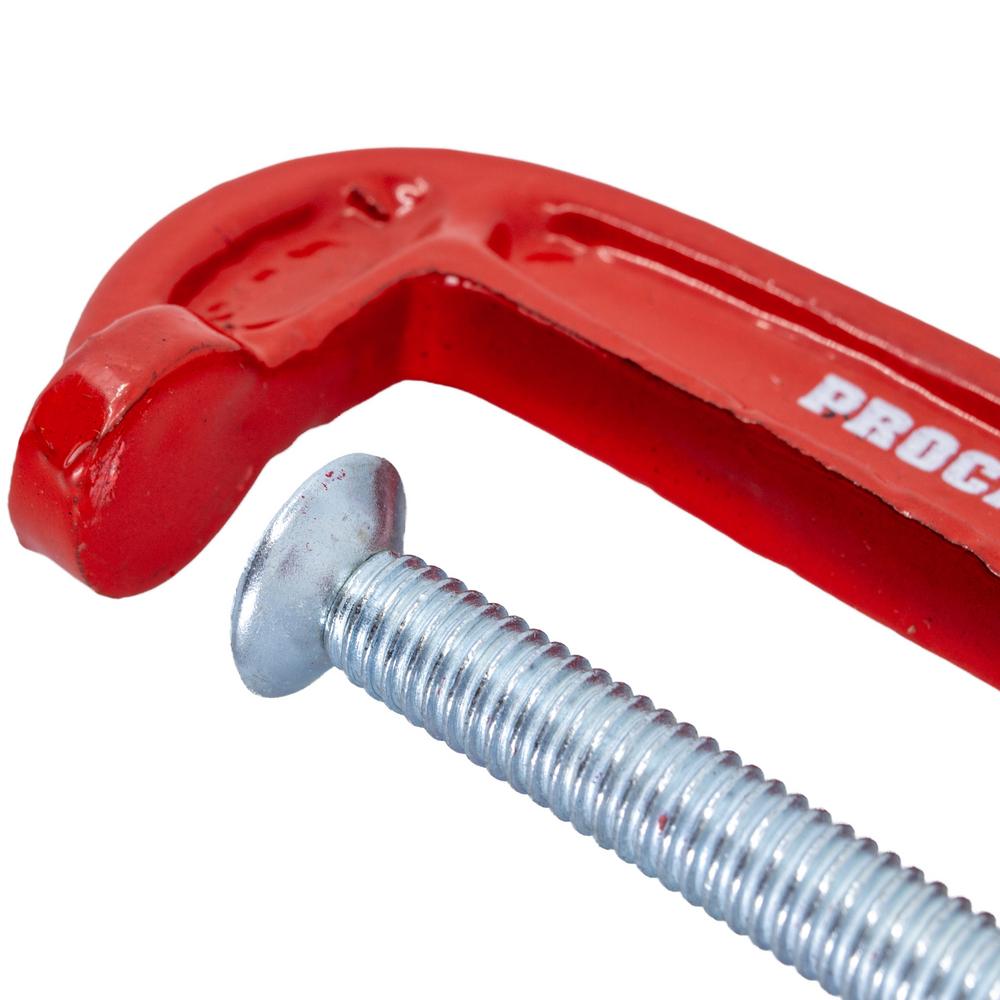

Stommen är rödmålad och har ett vitt PROCAT®-tryck. Den silverfärgade spindeln har i änden mot arbetsstycket en ledad svampformad tryckplatta som vrider sig och anpassar sig efter arbetsstyckets yta, och i spindelns andra ände sitter ett skjutbart T-handtag: tvärpinnen glider i handtagets hylsa, så handtaget kan vridas med kort eller lång hävarm.
Tack vare sin ringa storlek får mini-G-tvingen plats där en stångtving eller en större skruvtving inte passar, till exempel vid fastsättning av modeller, lister och ramar. Satsens tre tvingar kan användas samtidigt på olika ställen i samma fog.
Användningsområde och lämplighet:
Procat G-tvingsats passar för tillfällig fastsättning av små arbetsstycken under bearbetning, limning och montering.

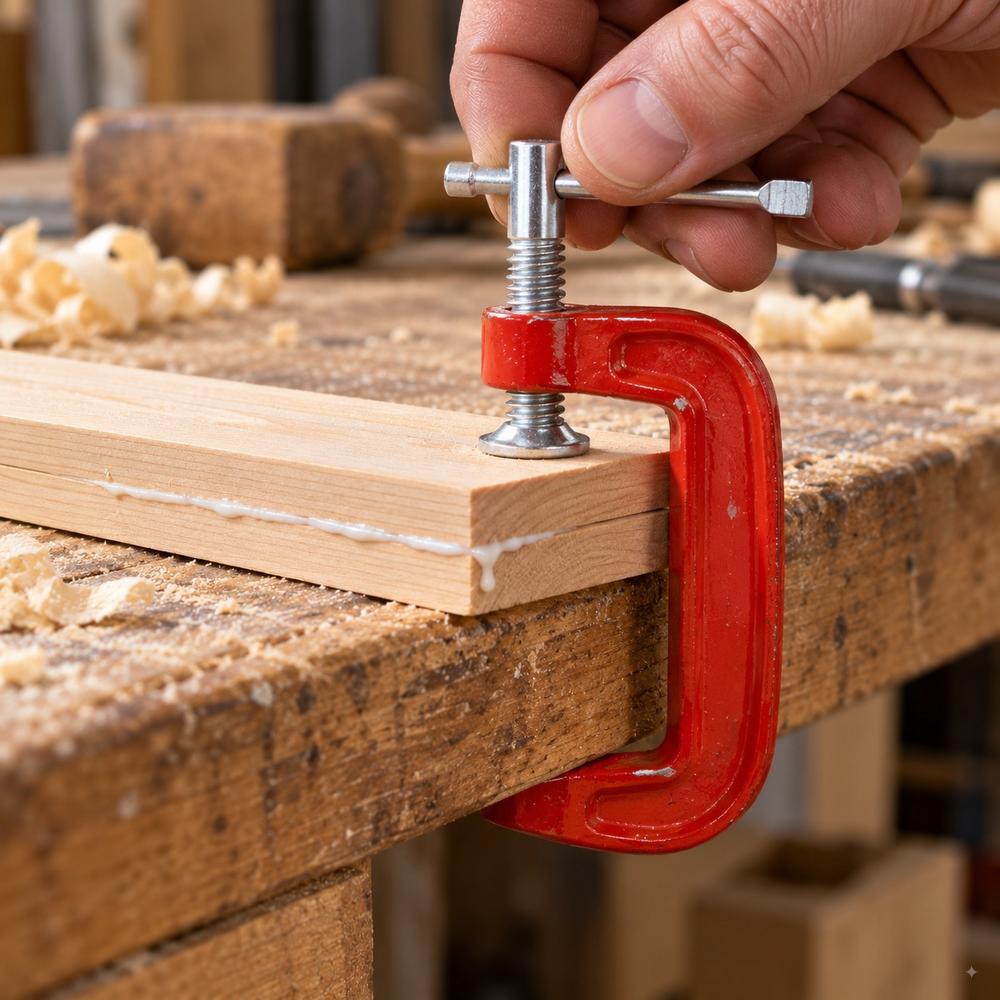

- Limning: Trädelar, lister och ramhörn hålls på plats medan limmet torkar. Som skydd för mjukt trä eller en färdigbehandlad yta läggs en skyddsklots under käften och tryckplattan. För bredare limningar passar BGS limtving 100 mm, metallstomme.
- Lödning och metallarbeten: Små metalldelar och plåtbitar hålls på plats under lödning, filning och slipning. Fastsättningen frigör båda händerna för verktyget.
- Borrning och fastsättning i arbetsbänken: Arbetsstycket kläms fast vid arbetsbänkens kant så att det inte kan rotera med borren. Halsdjupet 22–35 mm avgör hur långt från bänkkanten arbetsstycket kan fästas.
- Jiggar och styrningar: Stopplister, styrningar och mallar fästs på arbetsbänken vid sågning, fräsning och borrning. Den lilla stommen lämnar utrymme runt bearbetningsstället.
- Modellbygge och reparationer: Små delar där en större tving inte får plats och limfogar i spruckna delar hålls ihop medan limmet torkar. För större arbetsstycken passar Urko 4021-HA skruvtving 150 x 50 mm med vridhandtag och för hörnfogar Vorel vinkeltvingsats 4 delar.
Förpackningens innehåll:
- G-tving 70 mm (3″): 1 st, halsdjup 35 mm.
- G-tving 45 mm (2″): 1 st, halsdjup 25 mm.
- G-tving 25 mm (1″): 1 st, halsdjup 22 mm.
Egenskaper:
- Smidd stålstomme: Stommen är smidd av stål, och den fasta käften och spindelns gängade hylsa är en del av samma stomme.
- Tre öppningar: 25, 45 och 70 mm, så med samma sats fäster man både tunna och tjockare arbetsstycken.
- Halsdjup 22–35 mm: Tvingen når 22, 25 eller 35 mm in från arbetsstyckets kant beroende på storlek.
- Skjutbart T-handtag: Tvärpinnen glider i hylsan, så hävarmens längd väljs efter utrymmet och handtaget kan vridas på trånga ställen.
- Vridbar tryckplatta: Den svampformade tryckplattan är ledad i spindelns ände, vrider sig efter arbetsstyckets yta och pressar arbetsstycket mot den fasta käften.
- Skruvåtdragning: Tvingen dras åt när spindeln vrids medurs och öppnas moturs. Den gängade spindeln justerar trycket steglöst, och gängan håller trycket på plats.
- Målad stomme: Den röda färgen och det vita PROCAT®-trycket skiljer ut tvingarna på arbetsplatsen.
Tekniska data:
| Storlek | Öppning | Halsdjup |
|---|---|---|
| 1″ | 25 mm | 22 mm |
| 2″ | 45 mm | 25 mm |
| 3″ | 70 mm | 35 mm |
- Produkttyp: G-tving (C-tving), skruvåtdragning
- Antal tvingar: 3 st, en av varje storlek
- Stommens material: smitt stål
- Stommens yta: röd färg, vitt PROCAT®-tryck
- Åtdragning: gängad spindel, skjutbart T-handtag; åtdragning medurs, öppning moturs
- Tryckplatta: vridbar (ledad), svampformad, i spindelns ände
Bruksanvisning för Procat G-tvingsats:
Fastsättningen görs i sex steg. Kontrollera tvingen före användning.
- Val av storlek: Välj en tving vars öppning är större än arbetsstyckenas och skyddsklotsarnas sammanlagda tjocklek och vars halsdjup når fram till fästpunkten.
- Öppning: Vrid spindeln moturs med T-handtaget tills arbetsstycket får plats mellan tryckplattan och den fasta käften.
- Placering: Placera arbetsstycket mellan den fasta käften och tryckplattan. Använd en skyddsklots på båda sidor vid mjukt trä och färdigbehandlade ytor så att ytan inte får märken.
- Åtdragning: Dra åt för hand genom att vrida T-handtaget medurs tills arbetsstycket sitter fast. Den vridbara tryckplattan ställer in sig efter arbetsstyckets yta. Skjut tvärpinnen åt sidan när du behöver en längre hävarm. Förläng inte handtaget med ett rör och dra inte åt med en tång.
- Limning: Kontrollera arbetsstyckenas läge efter åtdragningen och torka bort lim som tränger ut innan det härdar i gängan eller på tryckplattan.
- Lossning: Stöd arbetsstycket och vrid spindeln moturs med T-handtaget tills tvingen öppnas.
Underhåll: Rengör gängan från lim, spån och damm. Droppa lite tunn olja på gängan och förvara tvingarna torrt.
Varningar:
- Klämrisk: Håll fingrarna borta från utrymmet mellan tryckplattan och den fasta käften vid åtdragning.
- Inte för lyft: Tvingen används inte för att lyfta eller hänga upp laster och inte som fästpunkt för lyftredskap.
- Ingen förlängning: T-handtaget förlängs inte med ett rör. För stor kraft kan böja spindeln eller skada gängan eller stommens båge.
- Svetsstänk: Tvingen används inte utan skydd där det förekommer svetsstänk. Stänk i gängan hindrar spindelns rörelse och skadar den målade ytan.
- Kontroll: Kontrollera gängan, spindeln och stommen före användning. En skadad gänga, en böjd spindel eller en sprucken stomme är skäl att ta tvingen ur bruk.
- Arbetsstycke: Utan skyddsklots kan tryckplattan lämna märken i mjukt trä och färdigbehandlade ytor.
- Barn: Ingen leksak. Förvaras utom räckhåll för barn.
Vanliga frågor:
Vad innehåller Procat G-tvingsats? Satsen innehåller tre G-tvingar: öppning 25 mm och halsdjup 22 mm, öppning 45 mm och halsdjup 25 mm samt öppning 70 mm och halsdjup 35 mm.
Vad betyder halsdjup på en G-tving? Halsdjupet är avståndet från spindelns mittlinje till stommens innerkant. Det anger hur långt in från arbetsstyckets eller bänkens kant tvingen når.
Vad är skillnaden mellan en G-tving och en C-tving? Det är samma produkttyp: stommens form påminner om bokstaven G eller C, och trycket dras åt med en gängad spindel. Båda är skruvtvingar.
Passar mini-G-tvingen för limning av trä? Den passar för limning av små trädelar, lister och ramar. På mjukt trä används en skyddsklots så att tryckplattan och käften inte lämnar märken.
Hur fungerar det skjutbara T-handtaget? Handtagets tvärpinne glider i hylsan. När pinnen skjuts till ena änden blir hävarmen längre, och i mittläget kan handtaget snurras snabbt.
Åt vilket håll dras G-tvingen åt? Tvingen dras åt när T-handtaget vrids medurs och öppnas när det vrids moturs. Den vridbara tryckplattan ställer in sig efter arbetsstyckets yta när ytan inte är helt parallell med käften.
När passar en stångtving bättre än en G-tving? När arbetsstycket är tjockare än 70 mm eller fästpunkten ligger djupare än 35 mm från kanten. En stångtvings öppning kan justeras längs stången, medan G-tvingens öppning är fast.
