Beskrivning

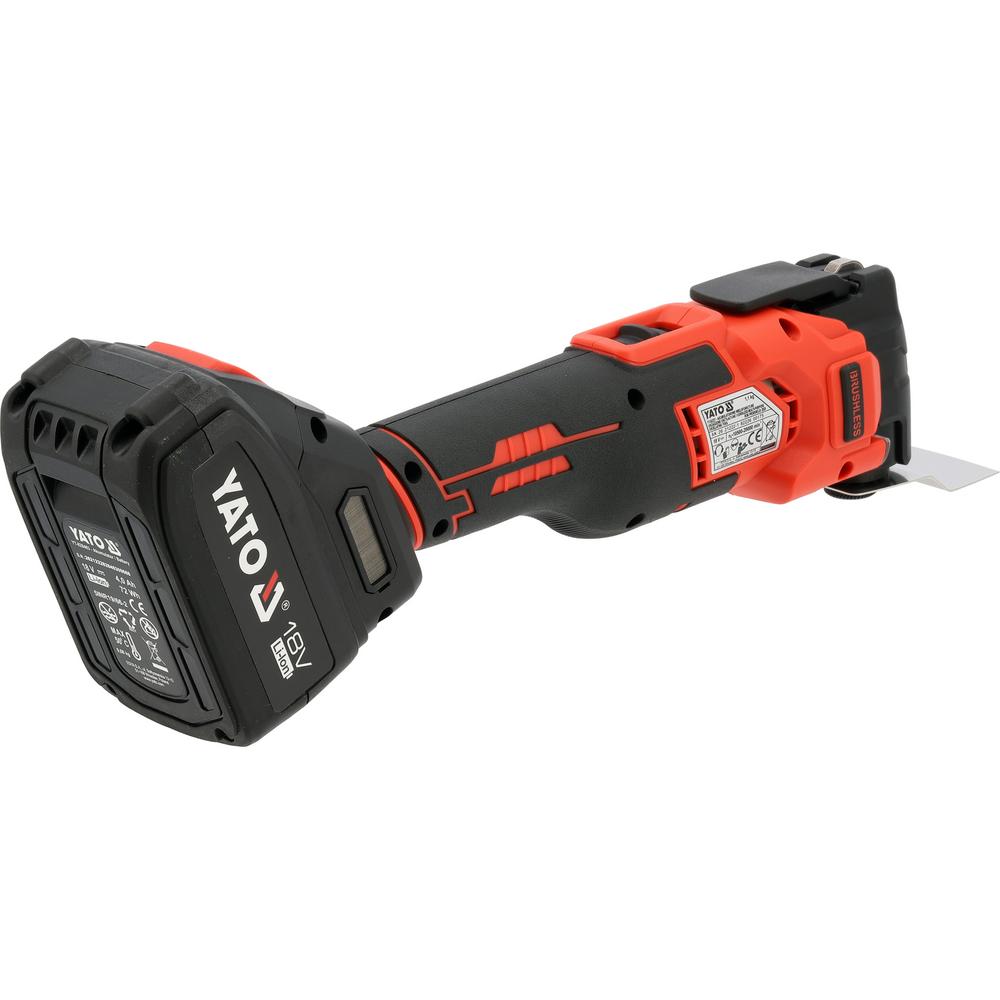

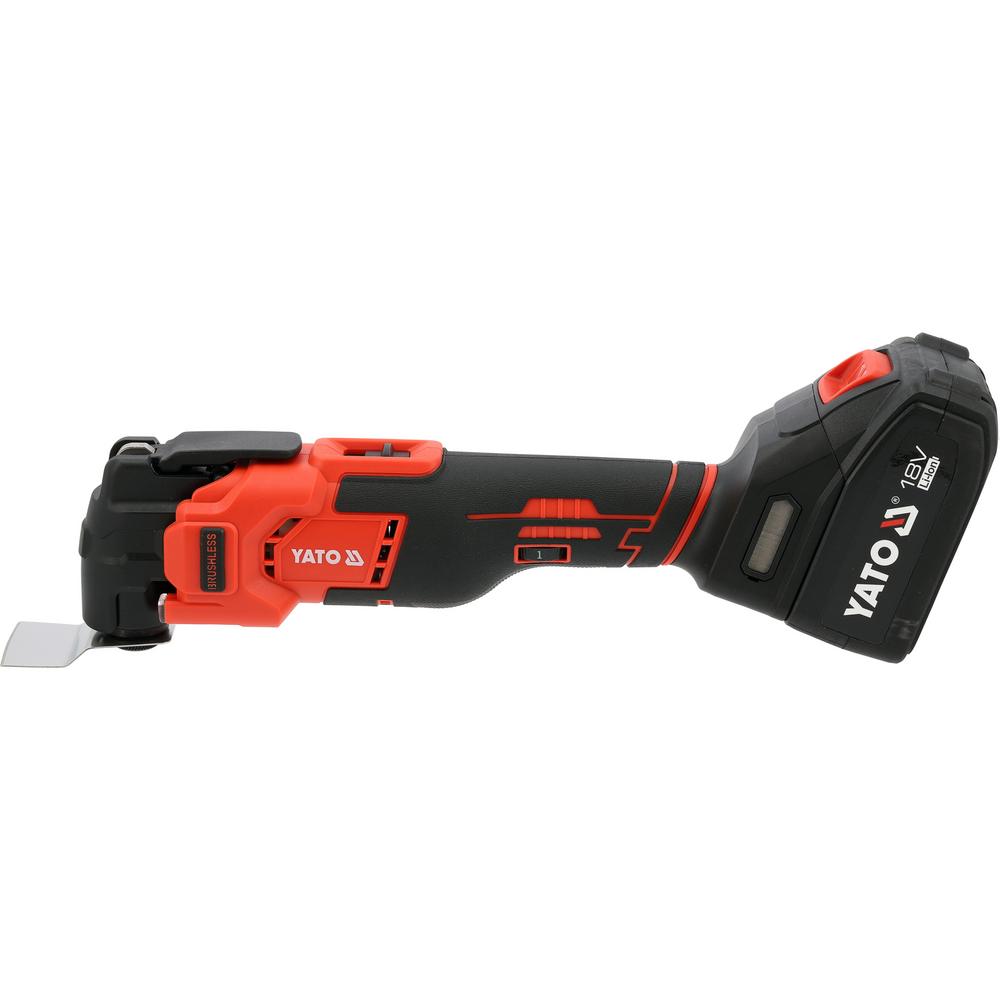

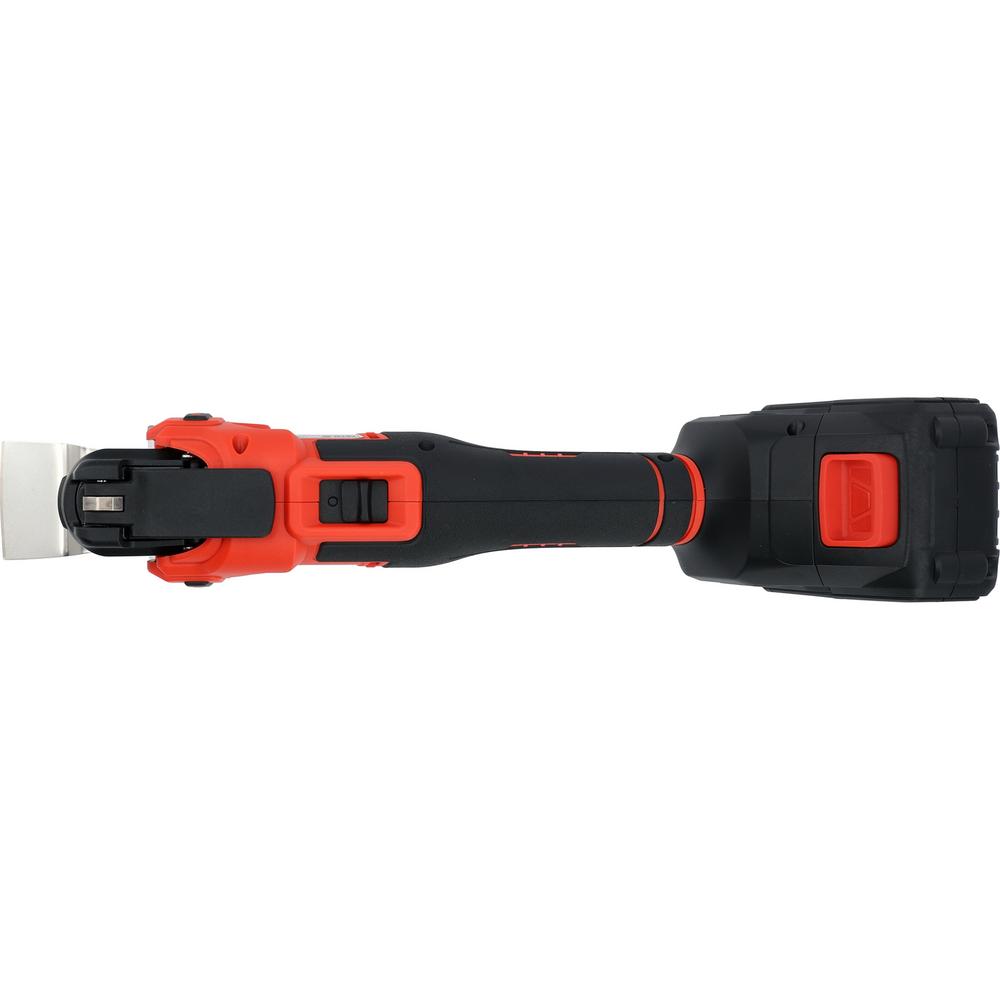

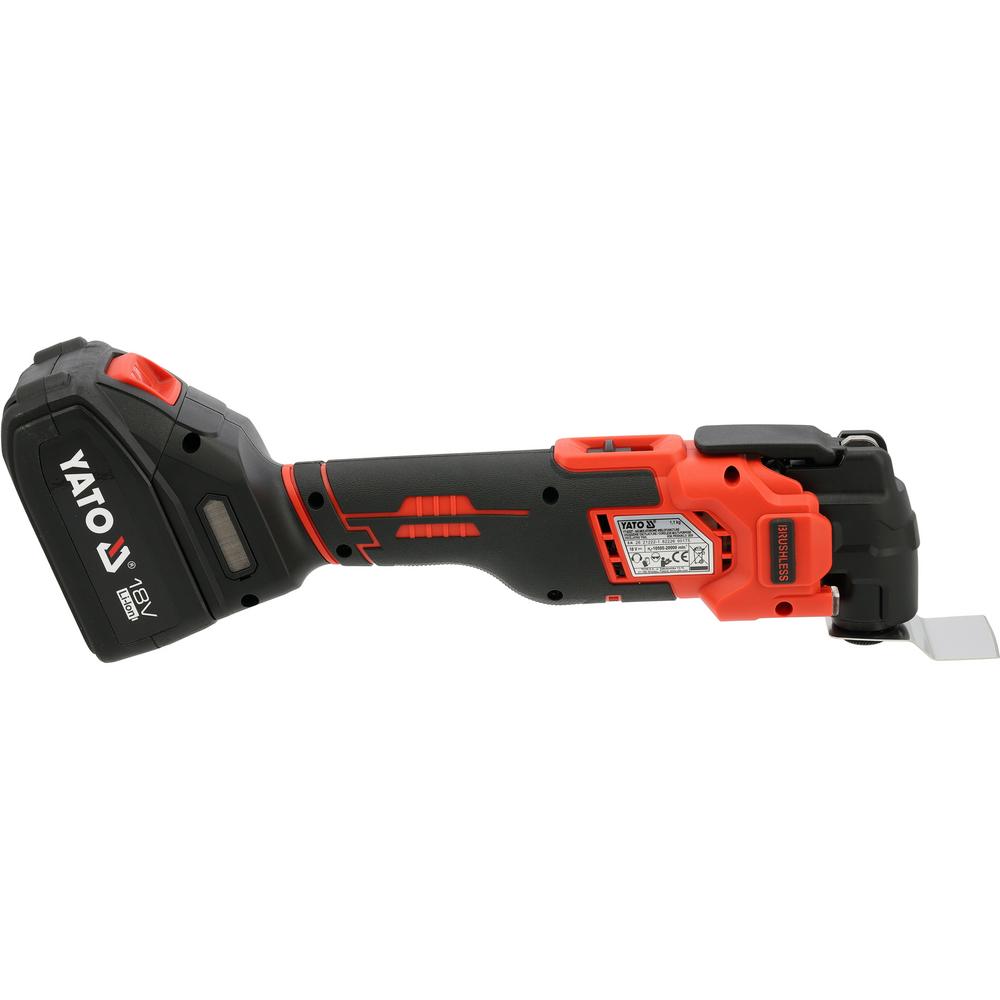

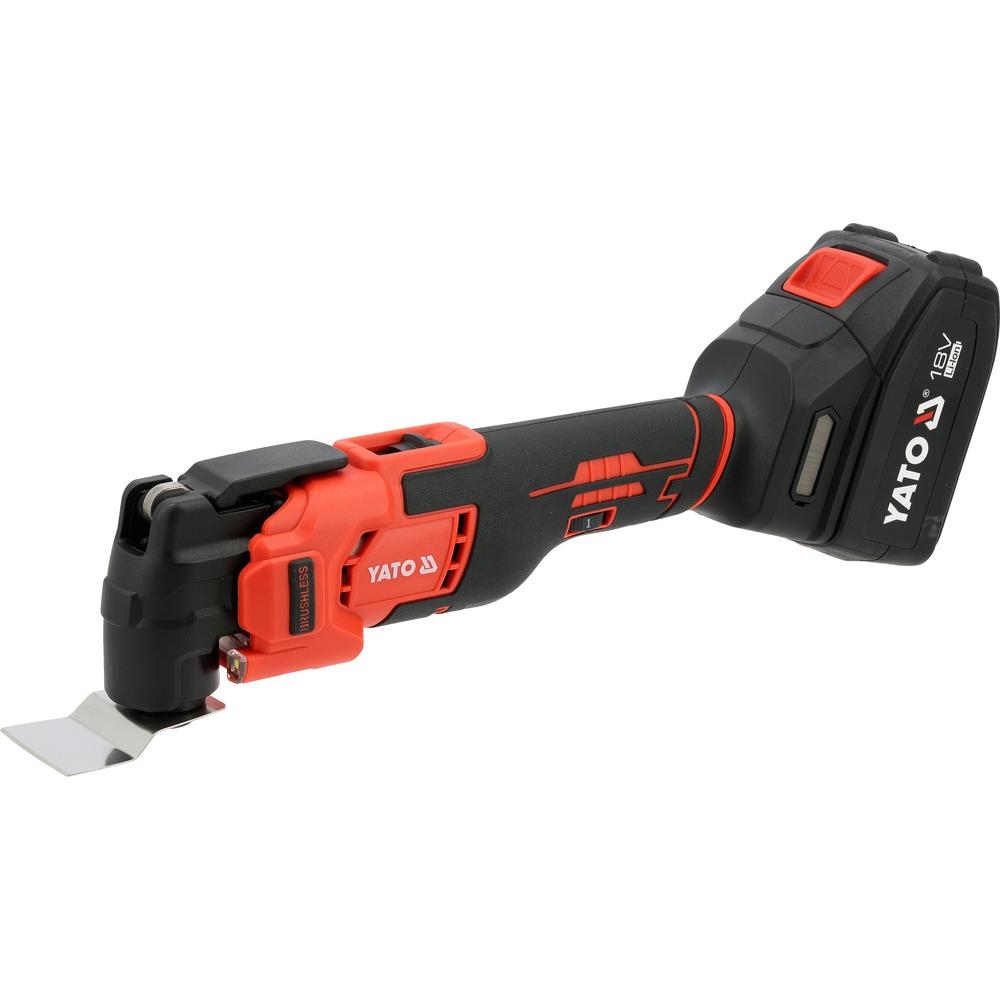

Yato batteridrivet multiverktyg BL 4 Ah -satsen (YT-82226) innehåller ett batteridrivet oscillerande multiverktyg på 18 V, ett 4 Ah Li-Ion-batteri och en laddare. Den borstlösa motorn rör tillbehöret i en vinkel på 4° med frekvensen 10500–20000 min⁻¹, och laddningen av batteriet tar cirka 2 timmar.
Oscillerande rörelse innebär att bladet inte roterar utan svänger snabbt fram och tillbaka. Därför kan verktyget användas för instickssågning, kapning av lister och rör jäms med ytan, skrapning av fogar och slipning i hörn som en roterande maskin inte når. Verktyget är avsett för finarbete i trä, plast och metall.
Tillbehöret byts utan nycklar med snabbfästets spak: spaken lyfts, vrids 180° och bladet placeras i spindelns fäste. Spindeln passar tillbehör med både öppet och slutet fästhål. Oscillationshastigheten regleras steglöst med en ratt, och LED-lampan tänds automatiskt när verktyget startas.
Verktyget väger 1,1 kg utan batteri. I förpackningen finns en skrapa, ett instickssågblad, ett segmentsågblad, en triangelformad slipplatta och tre slippapper med kardborrefäste. Ljudnivån är LpA 81 dB(A) och vibrationen 4,36 m/s², så hörselskydd och pauser rekommenderas vid långa arbeten.
Användningsområde och lämplighet:
Yato batteridrivet multiverktyg BL 4 Ah passar för renoverings-, monterings- och finarbeten där det krävs exakt kapning eller slipning på trånga ställen.

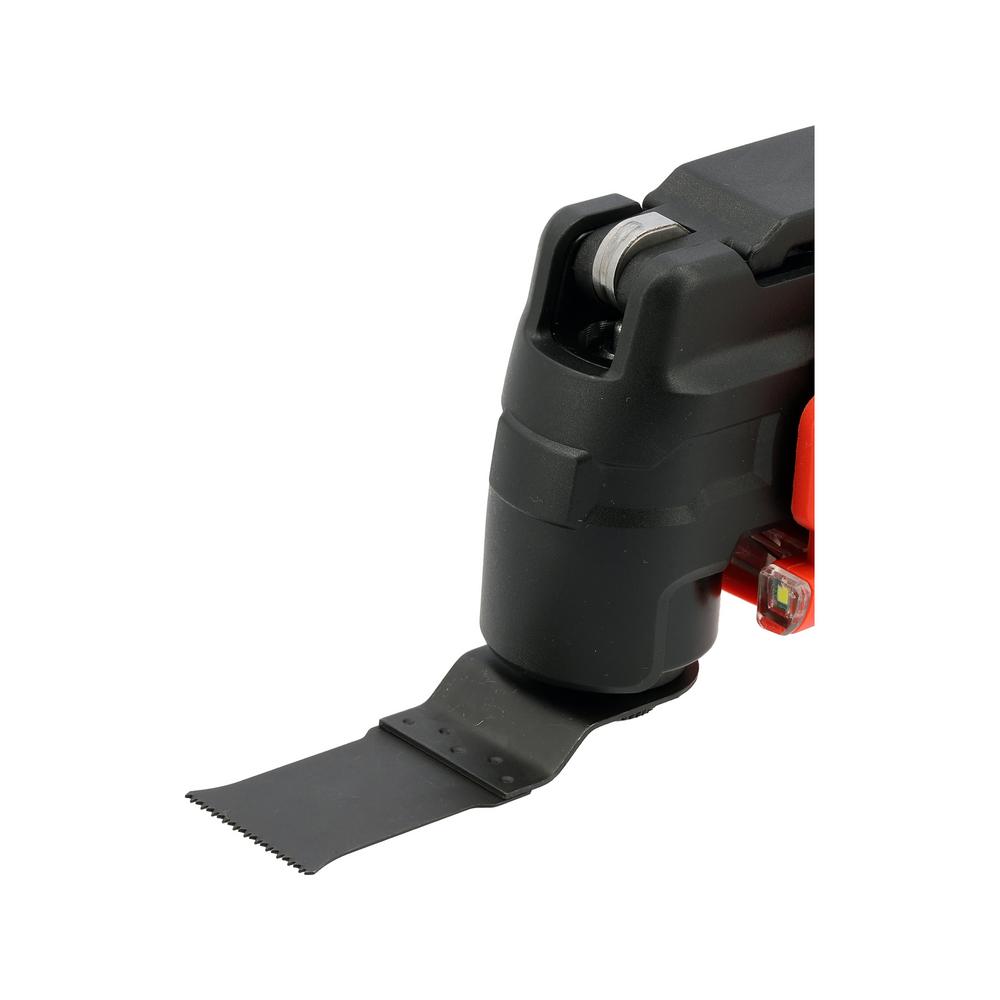

- Instickssågning och kapning: Sågning av öppningar i träskivor och paneler samt kapning av lister, dörrkarmar och plaströr jäms med ytan med instickssågbladet.

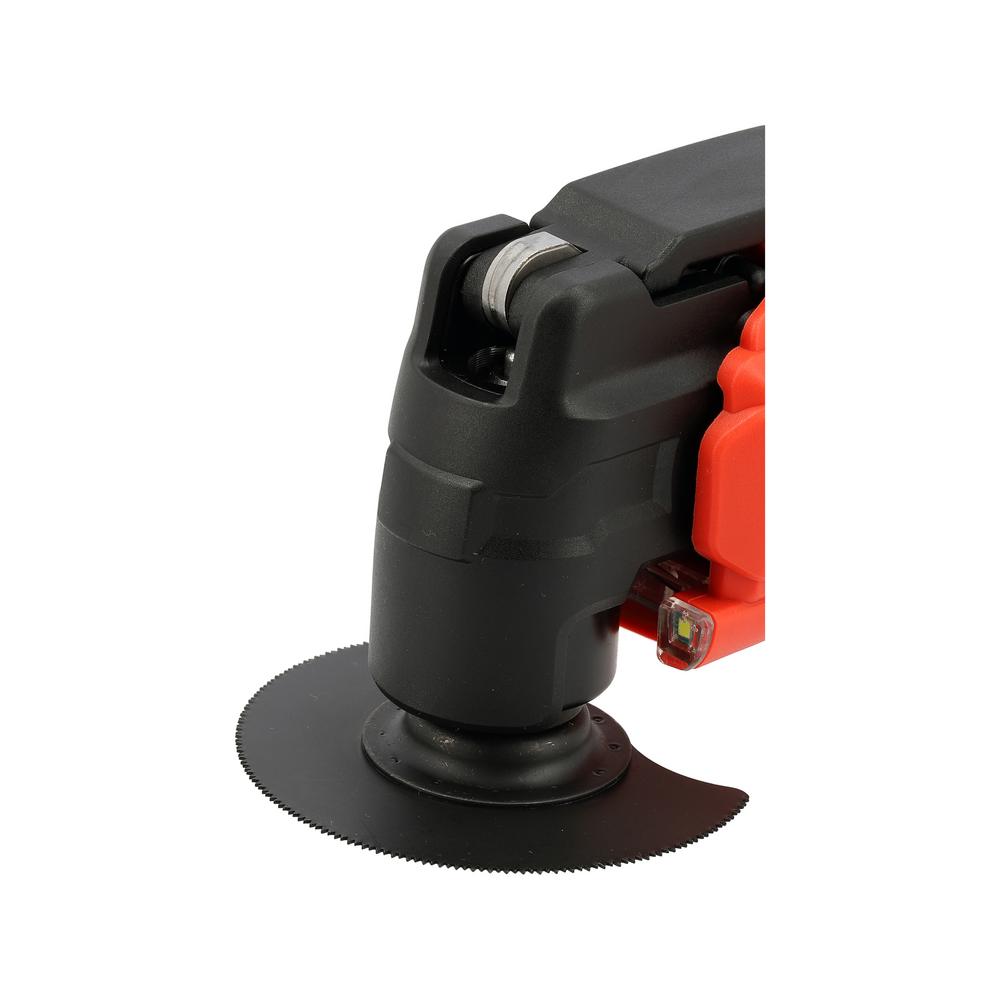

- Raka snitt i skivor: Med segmentsågbladet görs långa raka snitt i trä- och plastskivor.

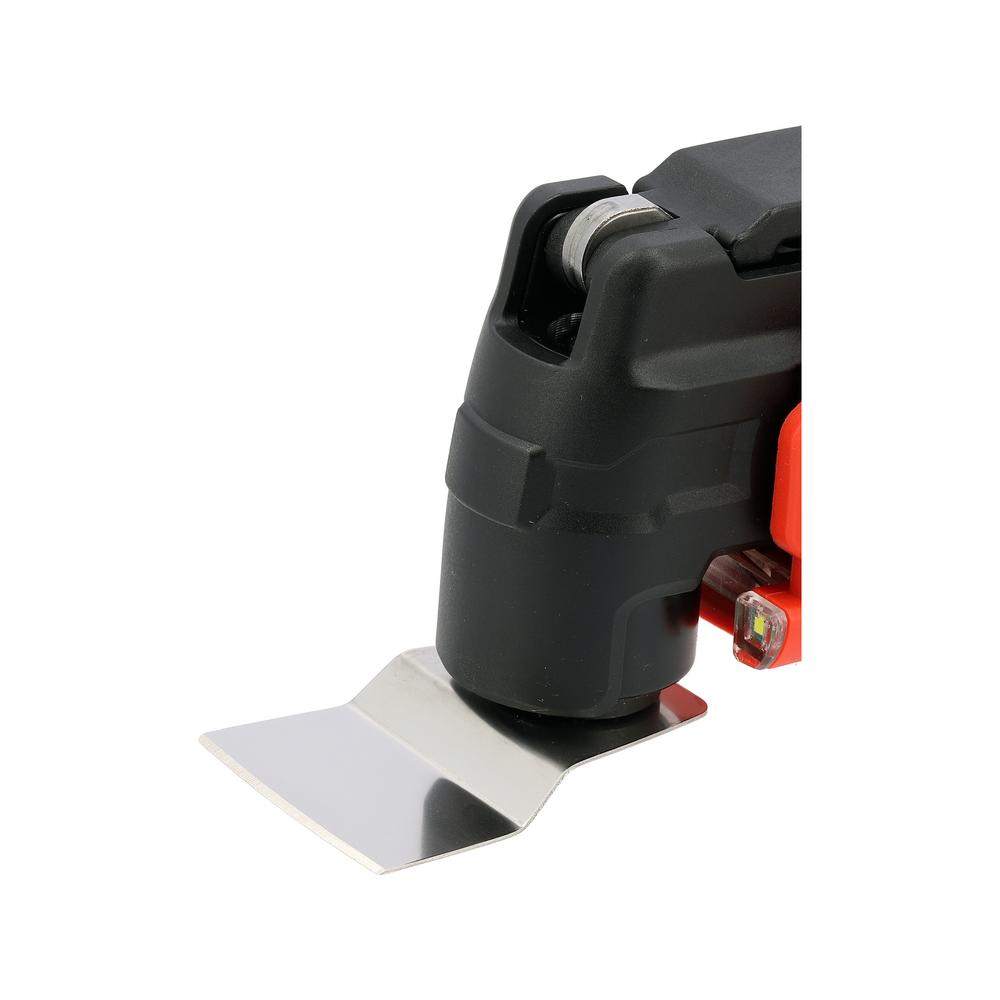

- Skrapning: Borttagning av gammal färg, lim, silikon och tätningar med skrapan, till exempel från golv och fönsterbågar.

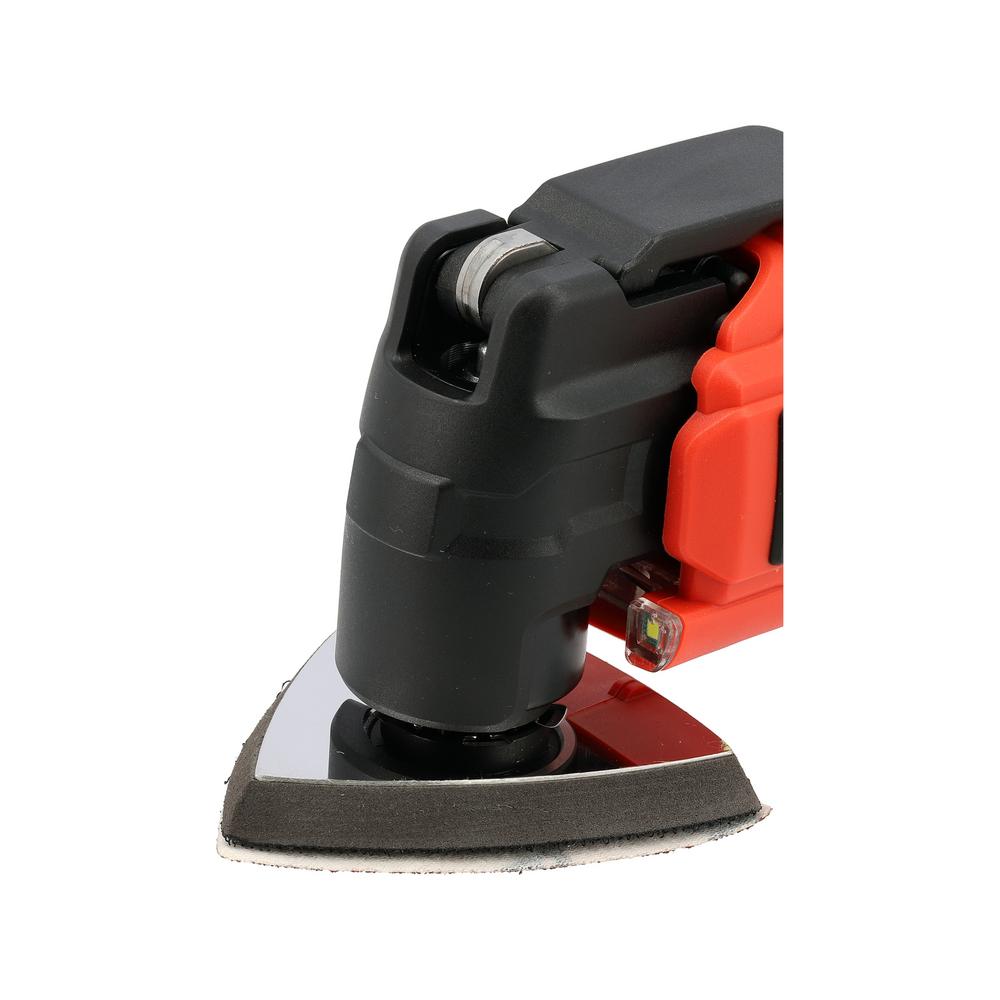

- Slipning i hörn: Triangelplattan når in i innerhörn, fönsterbågar och möbelkanter.
Satsens batteri och laddare ingår i Yato 18 V-batterisystemet; som extra batteri passar Yato 18V Li-Ion-batteri. En tidigare modell i samma serie är Yato batteridrivet multiverktyg 18 V + 2,0 Ah batteri och laddare, sats, och som stomme säljs Yato batteridrivet multiverktyg 18 V med OIS-snabbfäste, stomme.

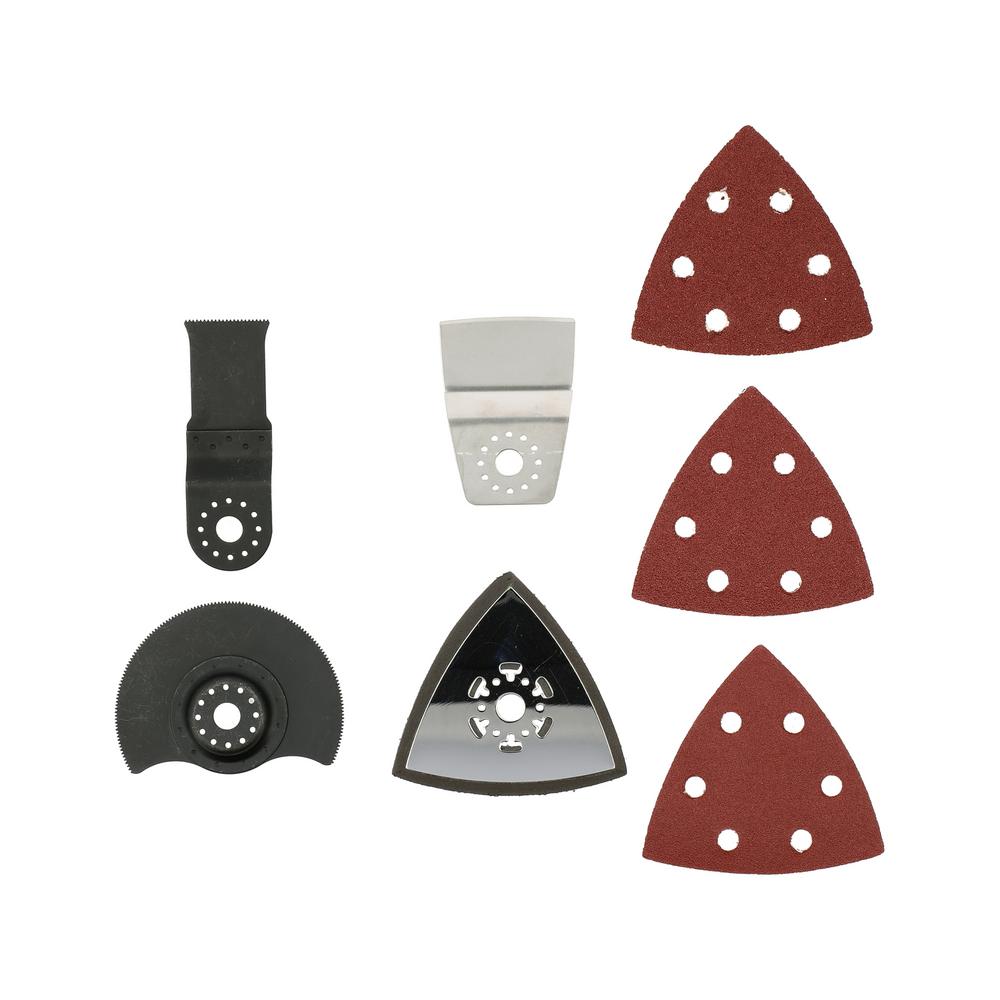

Förpackningens innehåll:
- Yato batteridrivet multiverktyg 18 V BL
- Li-Ion-batteri 18 V 4 Ah
- Laddare
- Skrapa
- Instickssågblad
- Segmentsågblad (runt)
- Slipplatta (triangel)
- Slippapper, 3 st.
- Bruksanvisning
Egenskaper:
- Borstlös motor: BL-motorn har inga kolborstar som slits.

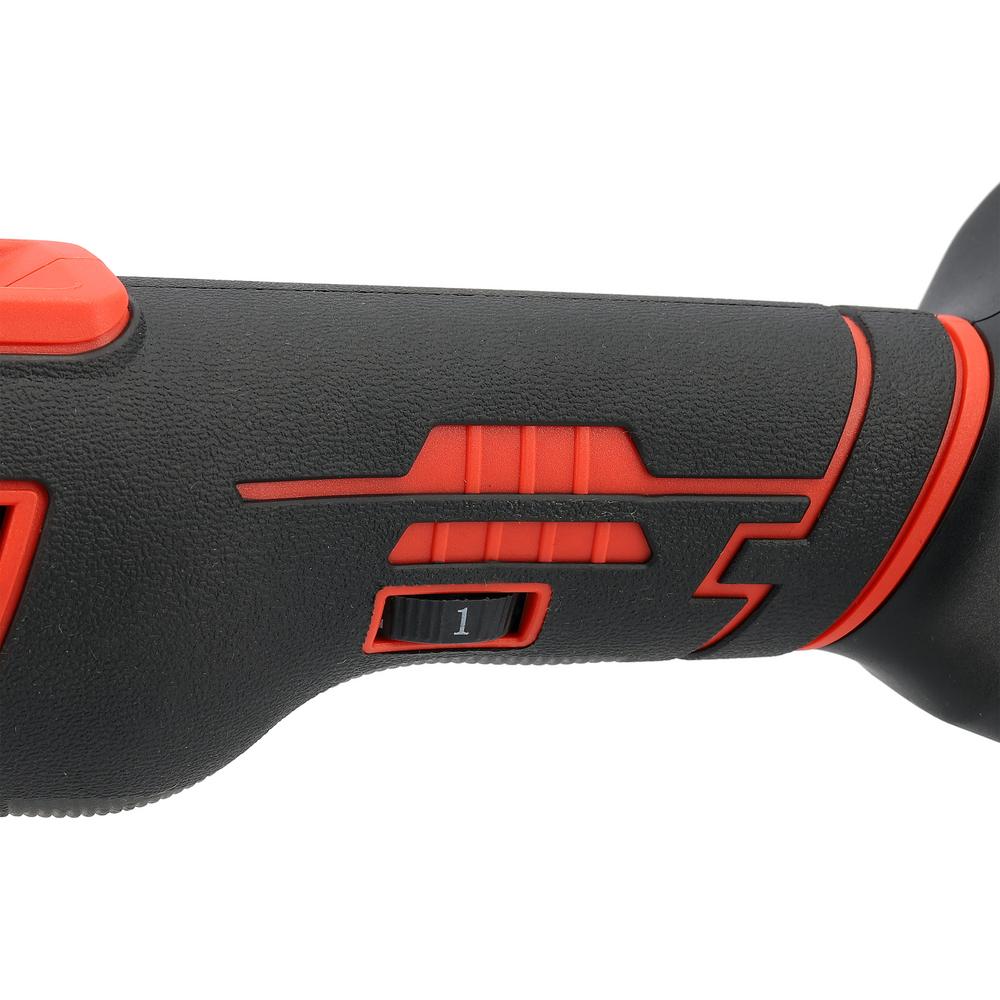

- Steglös hastighetsreglering: Oscillationsfrekvens 10500–20000 min⁻¹ med ratten beroende på materialet som bearbetas.
- Oscillationsvinkel 4°: Bladets svängningsvinkel.
- Verktygsfritt snabbfäste: Tillbehöret byts med snabbfästets spak utan nycklar; spindeln passar öppna och slutna fästhål.

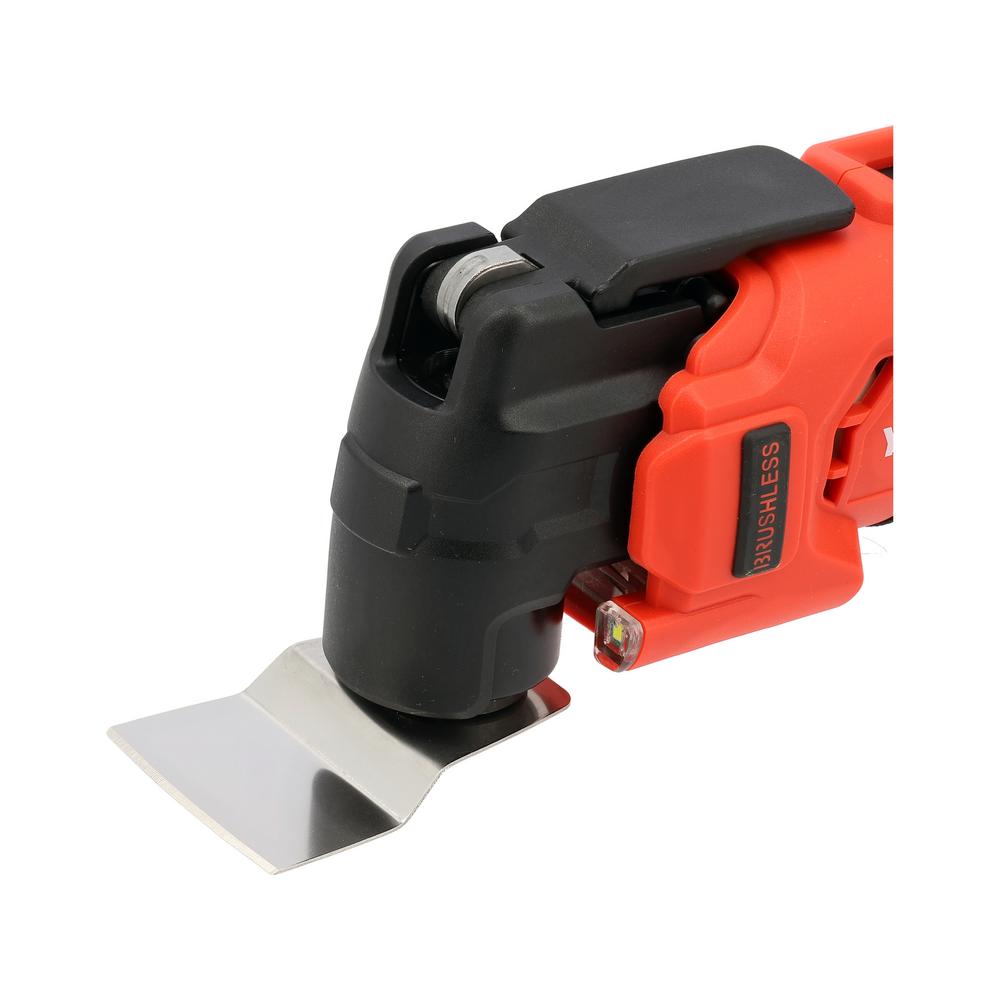

- LED-arbetsbelysning: Tänds och släcks automatiskt med verktyget.
- Spindellås: Underlättar montering av tillbehöret.
- Slipplatta med kardborrefäste: Slippapperet fästs på kardborrebandet, och perforerat papper placeras så att hålen ligger mot plattans hål.
- Mjuk greppyta: Halkfri beläggning på handtaget.
Tekniska egenskaper:
- Oscillationsfrekvens: 10500–20000 min⁻¹.
- Oscillationsvinkel: 4°.
- Spänning: 18 V DC.
- Batterityp: Li-Ion (Yato 18 V).
- Batteriets kapacitet: 4000 mAh (4 Ah).
- Batterier i leveransen: 1.
- Laddare i leveransen: ja.
- Laddningstid: 2 h.
- Snabbladdning: ja.
- Indikator för batteriets laddningsnivå: ja.
- Laddarens inspänning: 200–240 V~, 50/60 Hz, 1,5 A.
- Laddarens utgång: 21,5 V DC, 2,2 A.
- Motor: borstlös (BL).
- Snabbfäste: ja.
- Elektronisk hastighetsreglering: ja.
- Riktningsomkoppling: nej.
- Arbetsbelysning: ja (LED).
- Drifttemperatur: -10…+40 °C.
- Högsta tillåtna yttemperatur: 60 °C.
- Skyddsklass: III.
- Kapslingsklass: IPX0.
- Ljudtrycksnivå LpA: 81,0 ± 3,0 dB(A).
- Ljudeffektnivå LwA: 89,0 ± 3,0 dB(A).
- Vibration: 4,36 ± 1,5 m/s².
- Vikt: 1,1 kg (utan batteri).
- Användningsområden: kapning, skrapning, slipning.
- Kompatibla batterier: Yato 18 V Li-Ion YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah), YT-828465 (9 Ah).
- Kompatibla laddare: Yato YT-828498, YT-828499, YT-828500, YT-828501, YT-828502, YT-828503, YT-828504.
- Kompatibla extrablad: Yato YT-34680, YT-34681, YT-34683, YT-34686, YT-34710, YT-34711, YT-34712, YT-34713.
- Standarder: EN 62841-1, EN 62841-2-4, EN IEC 55014-1, EN IEC 55014-2.
Bruksanvisning för Yato batteridrivet multiverktyg BL 4 Ah:
Laddning av batteriet: Sätt batteriet i laddaren och anslut laddaren till ett eluttag; indikatorlampan visar laddningens status. Ladda endast inomhus i ett torrt utrymme under uppsikt och endast med satsens laddare. Laddningen tar cirka 2 timmar.

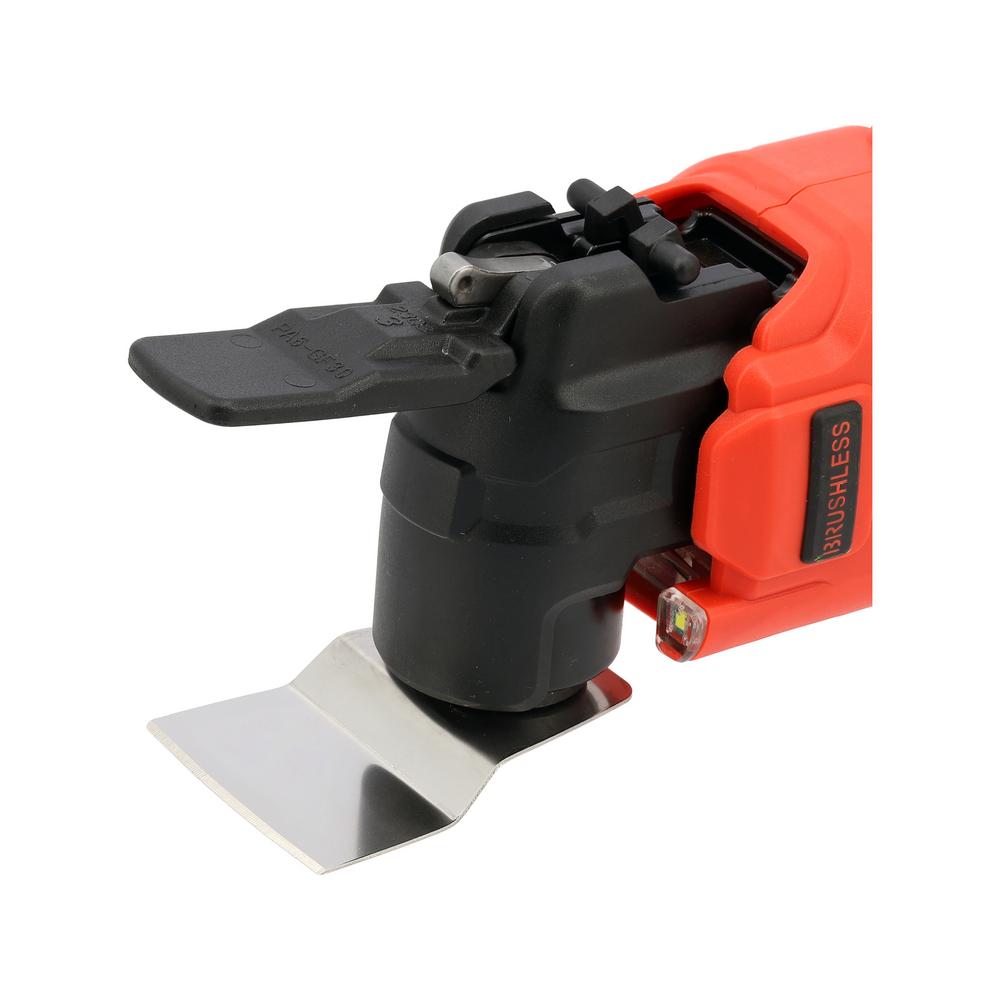

Montering av tillbehör (öppet fästhål): Ta ut batteriet. Lyft snabbfästets spak och vrid den 180°, så att fästtappen skjuts ut. Placera bladet mellan tappen och spindeln så att hålen passar på spindelns fäste, vrid tillbaka spaken och tryck ned den.
Slutet fästhål: Öppna spaken som ovan, vrid fästtappen 90° medurs och dra ut den. Placera bladet på spindeln, skjut tillbaka tappen, vrid den 90° moturs och lås spaken. Bladets arbetsdel får inte peka mot användaren.
Slippapper: Fäst slippapperet på plattans kardborreband så att kanterna och dammhålen ligger mot varandra. Använd inte samma papper till olika material.
Användning: Skjut in ett laddat batteri i batterifacket med strömbrytaren i frånläge tills spärren låser. Välj hastighet med ratten, starta verktyget och för först därefter bladet mot arbetsstycket. Tryck inte för hårt och gör inga plötsliga rörelser. Ta pauser på grund av vibrationer, buller och damm.
Underhåll: Stäng av verktyget och ta ut batteriet före underhåll. Rengör stommen och ventilationsöppningarna med tryckluft (högst 0,3 MPa), en borste eller en torr trasa utan kemikalier. Förvara batteriet vid 0–30 °C med cirka 70 % laddning.
Varningar:
- Ta alltid ut batteriet före byte av tillbehör, justeringar och underhåll.
- Bladen är vassa och blir varma vid användning: använd skyddshandskar när du byter blad.
- Använd skyddsglasögon, hörselskydd och arbetshandskar. Slipdamm (t.ex. från blyfärg, vissa träslag och metaller) kan vara hälsofarligt: använd dammutsug och andningsskydd.
- Håll verktyget i de isolerade greppytorna om bladet kan träffa dolda elledningar.
- Bearbeta inte gips eller fiberarmerade spackel.
- Överbelasta inte verktyget; temperaturen på ytterytorna får inte överstiga 60 °C.
- Använd inte verktyget i regn eller under våta förhållanden (IPX0) och inte i explosionsfarliga utrymmen.
- Använd endast Yato 18 V Li-Ion-batterier; kortslut inte batteripolerna och utsätt inte batteriet för temperaturer över 130 °C.
Vanliga frågor:
Vad ingår i satsen Yato batteridrivet multiverktyg BL 4 Ah? Verktyg, 18 V 4 Ah Li-Ion-batteri, laddare, skrapa, instickssågblad, segmentsågblad, slipplatta och tre slippapper. Stommodellen utan batteri och laddare är YT-82227.
Hur lång tid tar det att ladda batteriet? Laddningen av satsens 4 Ah-batteri tar cirka 2 timmar.
Vilka blad passar verktyget? Spindeln passar tillbehör med öppet eller slutet fästhål. Tillverkaren anger Yato-bladen YT-34680–YT-34713 som kompatibla.
Kan man kapa en dörrkarm i golvnivå med multiverktyget? Ja. Instickssågbladet kapar jäms med ytan, så karmen eller listen kan kortas till exempel inför läggning av golvmaterial.
Vilken oscillationshastighet ska väljas? Hastigheten regleras steglöst med ratten mellan 10500–20000 min⁻¹ beroende på materialet och tillbehöret.
Vilka batterier fungerar apparaten med? Med Yato 18 V Li-Ion-batterierna YT-828461–YT-828465 (2–9 Ah).
Återvinningsanvisningar:
Yato batteridrivet multiverktyg BL 4 Ah och dess laddare är elektriska och elektroniska apparater som inte får slängas med blandavfallet: lämna dem till en insamlingsplats för elektriska och elektroniska produkter (SER). Li-Ion-batterier lämnas till en insamlingsplats för batterier med polerna tejpade; skadade batterier får inte transporteras. Slitna metallblad lämnas till metallinsamlingen, använda slippapper är blandavfall och kartongförpackningen sorteras till kartonginsamlingen.
