Beskrivning

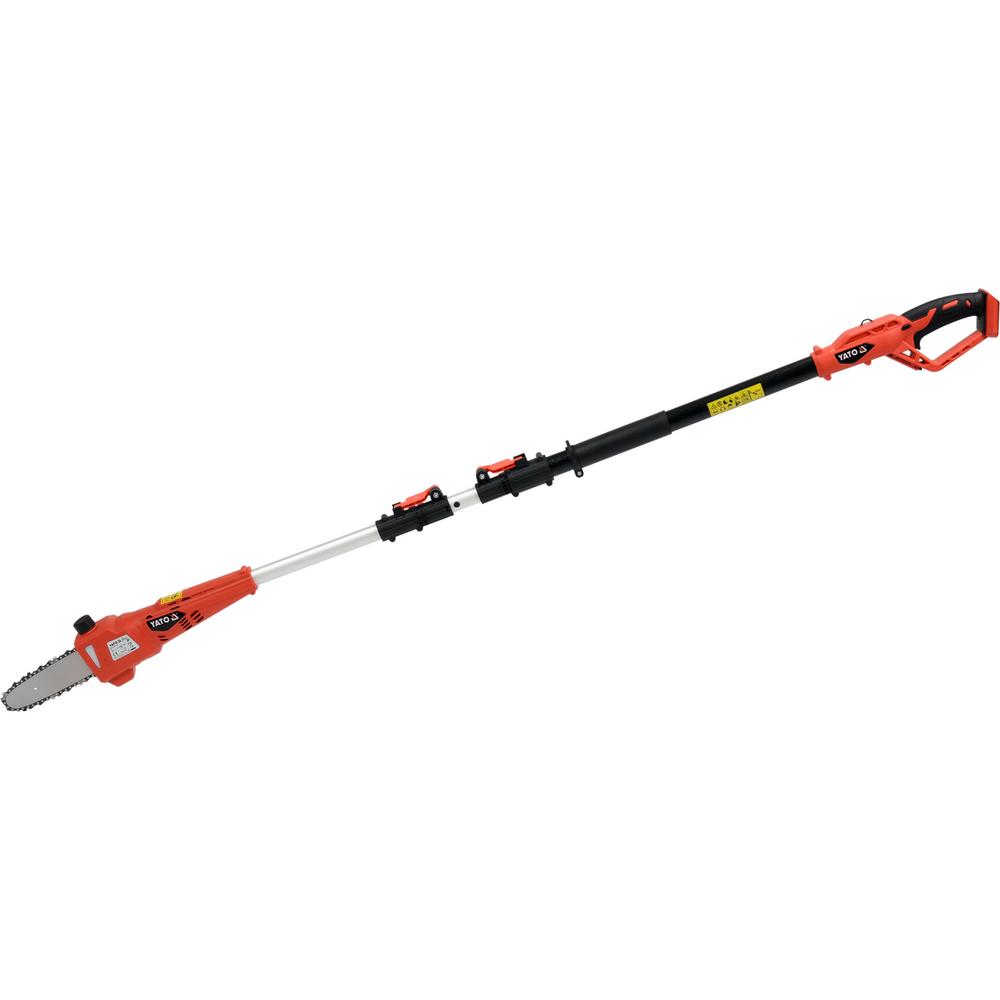

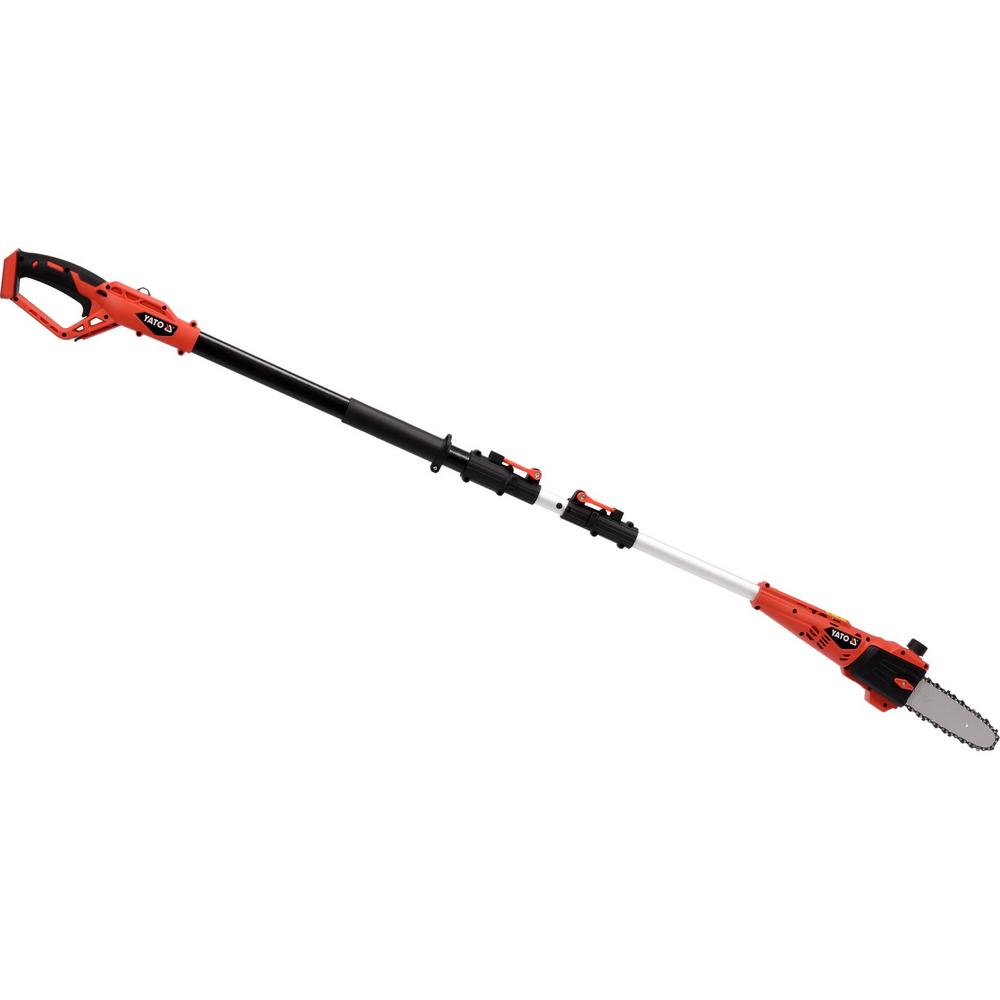

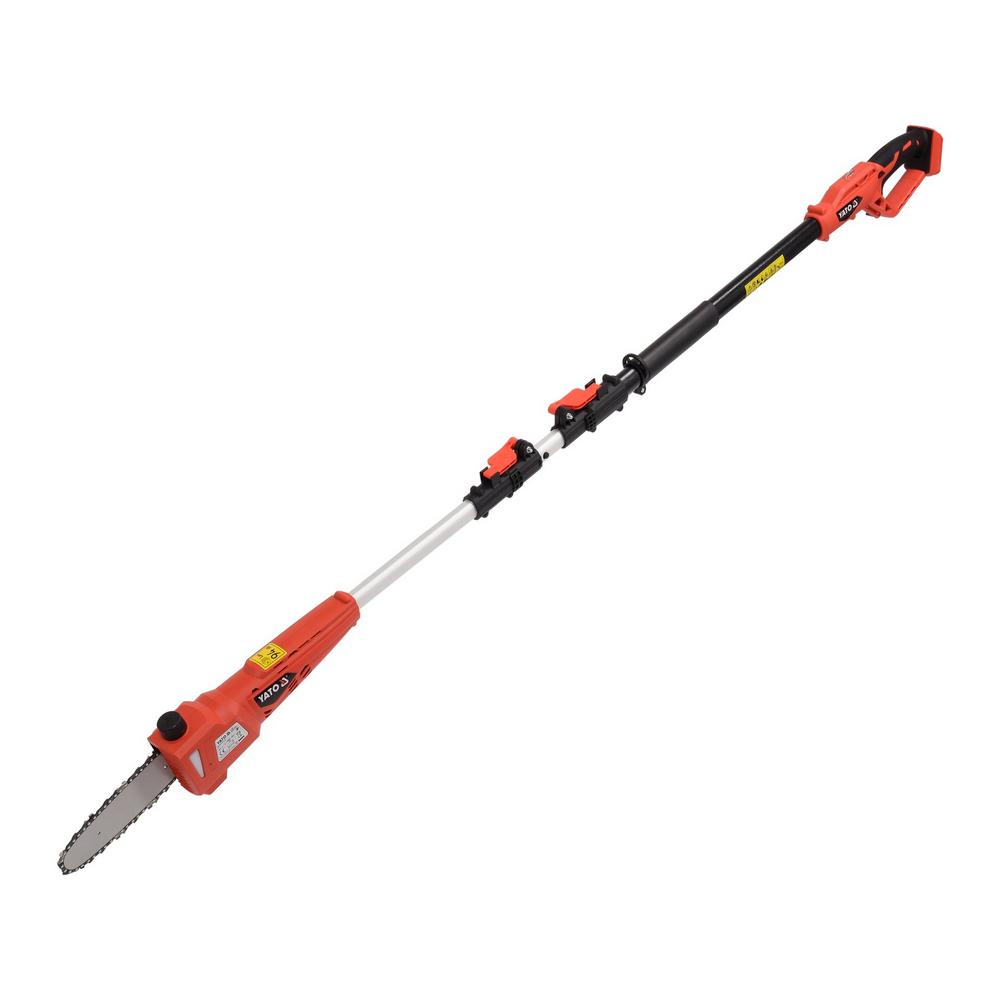

Yato batteridriven grensåg 18V (stomme) (YT-82837) är en grensåg med teleskopskaft för Yato 18V -batterisystemet, avsedd för skötsel av trädkronor och höga buskar utan stege. Tillverkaren har dimensionerat den för kapning av grenar på cirka 3–5 meters höjd. Stommodellen levereras utan batteri och laddare.

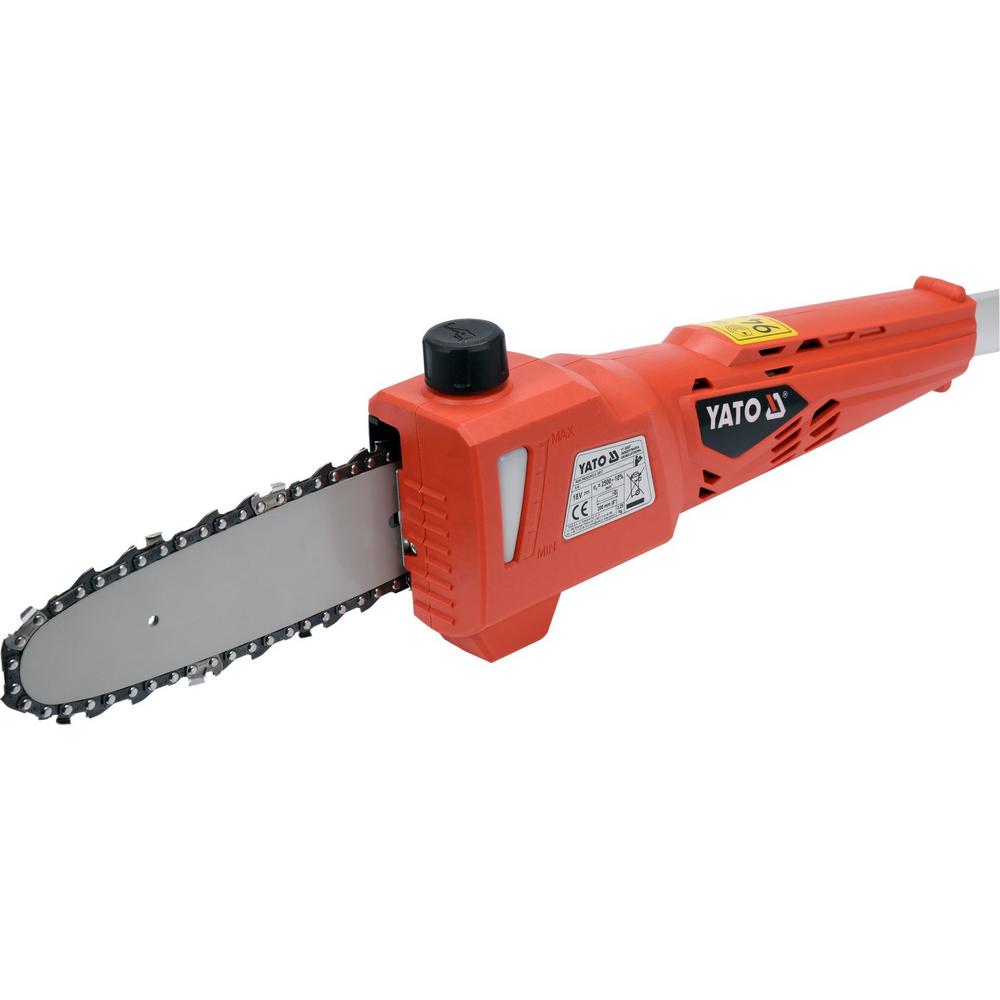

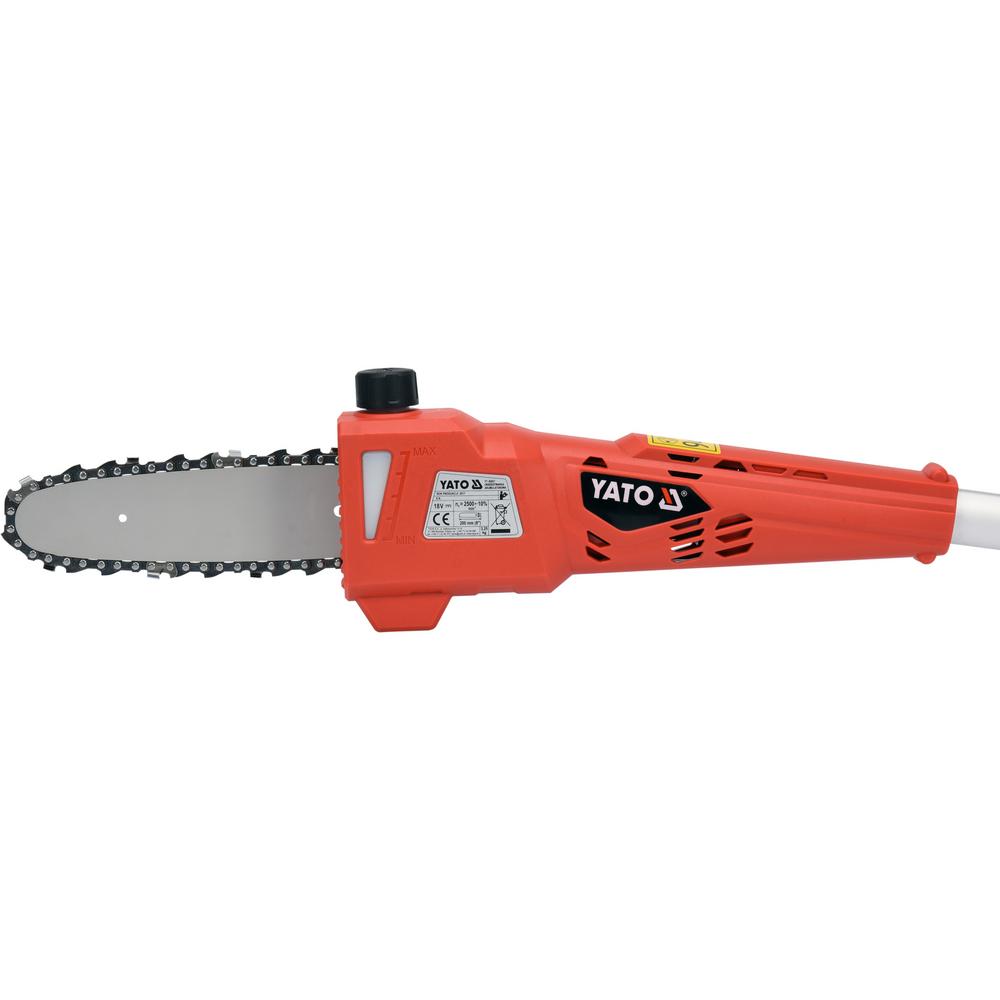

Skärhuvudet har ett 8″ (200 mm) svärd och en sågkedja med 3/8″ (9,525 mm) delning, vars kedjehastighet är 5 m/s. Motorns varvtal är 2500 min⁻¹ ± 10 % och skärlängden 165 mm. Kedjan smörjs automatiskt från en 60 cm³ oljetank, vars oljenivå syns i indikatorn på skärhuvudet.
Skaftets längd ställs in steglöst mellan 200–280 cm med låsspaken. Skaftet monteras av två delar med en klämkoppling, så sågen kan transporteras och förvaras som två kortare delar. Kedjan spänns med vredet på skärhuvudet, och den medföljande bärremmen för över en del av vikten till axeln.
Utan batteri, svärd och kedja väger maskinen 3,25 kg. Den elektriska skyddsklassen är III, och ljudeffektnivån är 90,13 dB(A) (garanterad ljudeffektnivå 95 dB(A)). Driftspänningen är 18 V DC, och som strömkälla fungerar alla Li-Ion-batterier i Yato 18V-systemet.
Användningsområde och lämplighet:
Yato batteridriven grensåg 18V (stomme) är endast avsedd för sågning i trä: kapning av grenar i trädkronor, gallring av fruktträd och borttagning av grenar på höga buskar från marken. Batteri och laddare köps separat, till exempel Yato 18V Li-Ion-batteri och Yato batteriladdare 18V 2,4–4,5A intelligent snabbladdare. Till samma systems trädgårdsverktyg hör även Yato batteridriven sekatör 18 V, stomme för klippning av tunna grenar samt Yato batteridriven kedjeslip 18 V, utan batteri för slipning av sågkedjan.
- Skötsel av trädkronor: med skaftet på 200–280 cm når man grenar på cirka 3–5 meters höjd medan man står stadigt på marken, så ingen stege behövs.
- Gallring av fruktträd: svärdet på 200 mm och skärlängden 165 mm passar för uppbyggnadsbeskärning där grenen kapas i etapper cirka 15 cm från stammen.
- Trädgårdar och byggnaders närmiljö: den batteridrivna sågen är tystare än en förbränningsmotordriven maskin, och arbetet kräver ingen förlängningssladd.
- Höga buskar och vedartade grenar: enstaka vedartade grenar kan tas bort, men häckar formas med en häcksax; grensågen används inte för formning av häckar.
Förpackningens innehåll:
- Batteridriven grensåg (tvådelat teleskopskaft, skärhuvud och handtagsdel)
- Svärd 8″ (200 mm)
- Sågkedja
- Svärdsskydd
- Bärrem
Egenskaper:
- Teleskopskaft: steglös längdinställning 200–280 cm med låsspak.
- Tvådelad konstruktion: skaft som sammanfogas med klämkoppling, transport och förvaring i två delar.
- Automatisk kedjesmörjning: oljetank på 60 cm³ och oljenivåindikator på skärhuvudet.
- Kedjespänning utan verktyg: spänn- och låsvred på skärhuvudets sidopanel.
- Kompakt skärhuvud: 8″ svärd ryms mellan grenarna i trädkronan.
- Strömbrytarspärr: brytaren fungerar först när spärrknappen har tryckts in.
- Halkfritt handtag och främre handtag: grepp med båda händerna under hela arbetet.
- Låg vibration: vibrationsvärde enligt tillverkaren 0,6481 m/s².
- Yato 18V-systemet: samma Li-Ion-batteri passar till systemets andra verktyg.
Tekniska egenskaper:
- Spänning: 18 V DC.
- Batterityp: Li-Ion (Yato 18V).
- Antal batterier i förpackningen: inget batteri.
- Laddare i förpackningen: nej.
- Varvtal: 2500 min⁻¹ ± 10 %.
- Kedjehastighet: 5 m/s.
- Svärdets längd: 8″ (200 mm).
- Skärlängd: 165 mm.
- Kedjetyp: 91P033.
- Kedjedelning: 3/8″ (9,525 mm).
- Drivlänkstjocklek: 0,05″ (1,3 mm).
- Antal drivlänkar: 33.
- Kedjedrev: 6 tänder x 9,525 mm.
- Svärdstyp: M1430833-1041TL, fäste M.
- Reservkedja / reservsvärd: YT-849479 / YT-84921.
- Oljetankens volym: 60 cm³.
- Automatisk kedjesmörjning: ja.
- Skaftets längd: 200–280 cm (teleskopskaft).
- Fällbar / hopfällbar: ja, tvådelat skaft.
- Låg vibration: ja.
- Elektrisk skyddsklass: III.
- Ljudtrycksnivå LpA: 72,8 ± 3,0 dB(A).
- Ljudeffektnivå LwA: 90,13 ± 3,0 dB(A); garanterad ljudeffektnivå 95 dB(A).
- Vibration (bakre handtag / främre handtag): 0,6481 ± 1,5 m/s².
- Vikt: 3,25 kg utan batteri, svärd och kedja.
Bruksanvisning för Yato batteridriven grensåg 18V (stomme):
Montering: ta alltid ut batteriet före monterings- och inställningsarbeten och använd skyddshandskar. Lossa låsvredet och ta bort sidopanelen, lägg i svärdet och kedjan så att länkarnas riktning motsvarar pilen på kåpan, sätt tillbaka panelen och spänn kedjan med vredet. När kedjan lyfts på mitten ska den bara lyfta lite från svärdet; spänningen kontrolleras var 10:e drifttimme. Sammanfoga skaftets delar med klämkopplingens spak och kontrollera att kopplingen är låst.
Olja: fyll tanken med olja avsedd för kedjesmörjning, inte med använd motorolja, och kontrollera oljenivån i indikatorn med sågen på ett plant underlag. Det är förbjudet att såga med tom oljetank. Starta sågen minst 3 meter från påfyllningsplatsen.
Inställningar: dra upp låsspaken, ställ in skaftets längd och lås spaken. Fäst bärremmen i bandet bakom det främre handtaget och i fästet nära brytaren så att remmen går snett över bröstet och sågen kan bäras i höfthöjd.
Användning: skjut in batteriet tills spärrarna låser och ta av svärdsskyddet. Håll sågen med båda händerna, tryck på brytarens spärrknapp och sedan på brytaren, och vänta tills kedjan når full hastighet innan du för den mot grenen. Såga endast med kedjan som löper på svärdets undersida, använd inte den översta fjärdedelen av svärdets spets och stå inte i sågledens linje. En tjockare gren kapas först cirka 15 cm från stammen och först därefter intill stammen.
Underhåll: kontrollera kedjans skick och spänning efter varje användning, dra åt lösa förbindningar och håll ventilationsöppningarna rena. Låt vid behov slipa kedjan på en verkstad eller byt ut en skadad kedja mot en ny. Förvara sågen på en torr, ventilerad plats med batteriet uttaget och svärdsskyddet på plats; lite olja kan rinna ut ur kedjesmörjningssystemet under förvaringen.
Varningar:
- Håll sågen på tillräckligt avstånd från elledningar; om kedjan kommer i kontakt med en strömförande ledning kan det orsaka en dödlig elstöt.
- Risk för kast: såga inte med svärdets spets, stå inte i sågledens linje och håll alltid sågen med båda händerna.
- Arbeta inte i ett träd eller på en stege och håll inte sågen ovanför axelhöjd.
- Se upp för fallande och studsande grenar samt för att en spänd gren kan slå tillbaka; förbered en reträttväg.
- Använd skyddshjälm, skyddsglasögon, hörselskydd, skyddshandskar, skyddsskor och åtsittande skyddskläder.
- Använd inte sågen i regn eller dimma eller i explosionsfarlig miljö.
- Ta ut batteriet före montering och spänning av kedjan, underhåll, transport och lossning av en fastkörd såg.
- Såga endast i trä; se upp för metalldelar och stenar i träet. Håll barn och kringstående borta från arbetsområdet.
Vanliga frågor:
Ingår batteri och laddare i Yato batteridriven grensåg 18V (stomme)? Nej. YT-82837 levereras utan batteri och laddare. Versionen YT-82836 innehåller ett 2 Ah-batteri och en laddningsstation.
Hur högt når man med teleskopgrensågen? Skaftets längd är 200–280 cm, och tillverkaren har dimensionerat sågen för kapning av grenar på cirka 3–5 meters höjd från marken.
Vilken olja används för kedjesmörjning? Olja avsedd för smörjning av sågkedjor. Använd motorolja får inte användas, och man får inte arbeta med sågen när oljetanken är tom.
Vilken kedja och vilket svärd passar till sågen? Sågen har ett 8″ svärd (M1430833-1041TL) och en 91P033-kedja med 33 drivlänkar, delning 3/8″ och drivlänkstjocklek 1,3 mm. Tillverkarens reservdelar är kedjan YT-849479 och svärdet YT-84921.
Kan man forma en häck med sågen? Nej. Tillverkaren förbjuder användning av grensågen för formning av häckar och klippning av buskar; till det används en häcksax.
Återvinningsanvisningar:
Yato batteridriven grensåg 18V (stomme) är en elektrisk och elektronisk apparat som inte får slängas med blandavfallet. En uttjänt såg lämnas till en insamlingsplats för elektriska och elektroniska produkter (SER). Li-ion-batterier lämnas separat till batteriinsamlingen, och deras poler skyddas med tejp före transport. Rester av kedjeolja och oljiga trassel lämnas till insamlingen av farligt avfall. Kartongförpackningen återvinns som kartong och plastdelarna sorteras till plastinsamlingen.
