Beskrivning

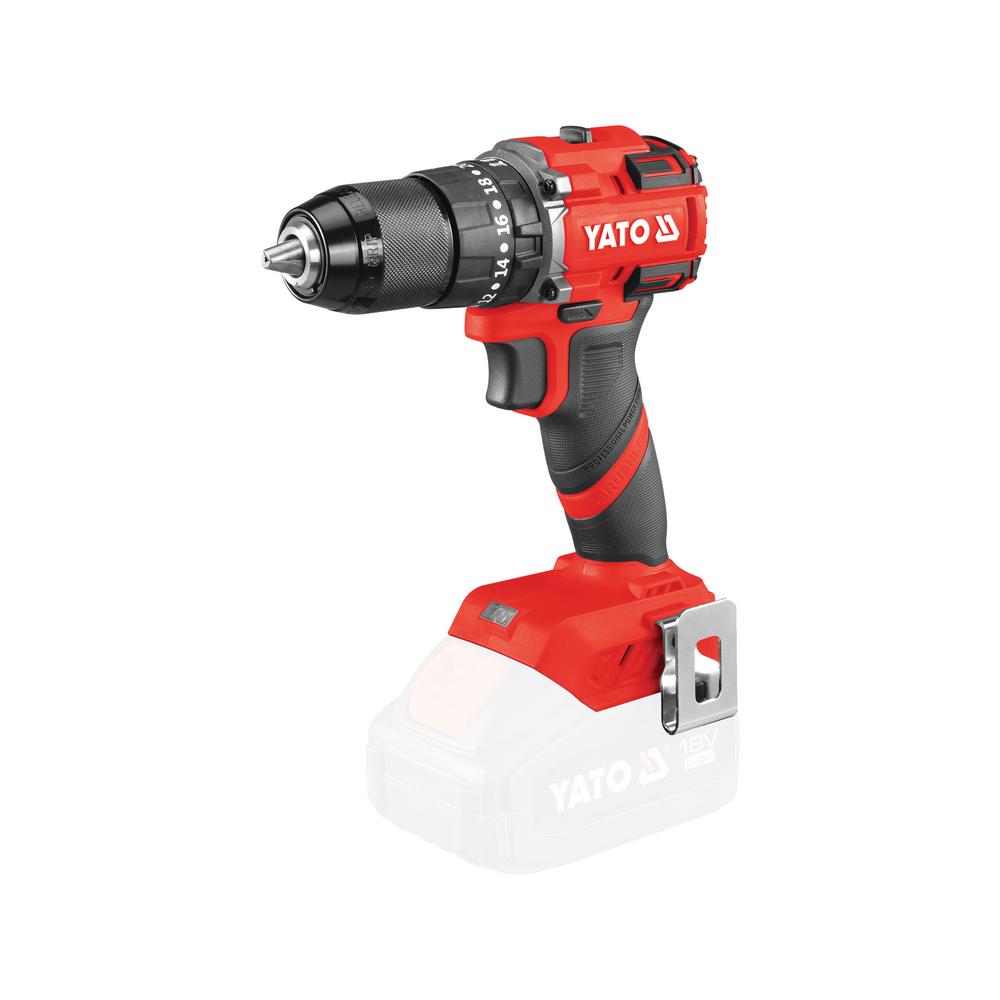

Yato batteridriven borrmaskin 55 Nm (stomme) (YT-827822) är en 18 V borrskruvdragare med borstlös motor och slagborrfunktion. Maskinen levereras utan batteri och laddare och passar i Yato 18 V-batterisystemet. Det högsta åtdragningsmomentet är 55 Nm, och med maskinen kan man borra, slagborra samt skruva i och ur skruvar och bultar.
Växellådan med två hastigheter ger varvtalen 0–450 och 0–1800 min⁻¹. Den lägre hastigheten är avsedd för skruvdragning och den högre för borrning och slagborrning. Hastigheten regleras dessutom steglöst med avtryckaren, och spindelbromsen stoppar chucken när avtryckaren släpps.
Den självcentrerande borrchucken på 13 mm dras åt för hand medan man håller i chuckens ring. Momentväljaren har numrerade kopplingsinställningar för skruvdragning samt symboler för borr och hammare för borrning och slagborrning; i borr- och slagläget begränsar kopplingen inte momentet.
Maskinens vikt utan batteri är 1,0 kg. Stommen har LED-arbetsbelysning och ett bältesclips av metall, och i leveransen ingår ett stödhandtag. Ljudeffektnivån är 93,8 dB(A), så hörselskydd används vid slagborrning.
Användningsområde och lämplighet:
Borrskruvdragaren är avsedd för borrning av hål i trä, träbaserade skivor och metaller samt för iskruvning och urskruvning av skruvar och bultar. Slagborrning underlättar borrning i vissa mineraliska material; i trä, metall och plast används inte slag.
- Monterings- och finarbeten: Fastsättning av möbler, lister, skenor och konsoler med inställbart moment.
- Träarbeten: Hål i trä och skivor samt iskruvning av träskruvar i förborrade hål.
- Metallarbeten: Hål i tunnplåt och profiler med metallborr.
- Pluggfästen: Hål i tegel och stenmaterial med slagborrning och slagborr; först ett kort styrhål utan slag.
Maskinen drivs med Yato 18 V-batterier, till exempel Yato 18V Li-Ion-batteri, som laddas till exempel med laddaren Yato batteriladdare 18V 2,2A. Ett alternativ med högre moment i samma system är Yato batteridriven slagborrmaskin 18V 120 Nm borstlös motor, utan batteri.
Förpackningens innehåll:
- Yato borrskruvdragare 18 V, borstlös, med bältesclips (stomme utan batteri och laddare)
- Stödhandtag
- Bruksanvisning
Egenskaper:
- Borstlös motor: Inga kolborstar som slits; bättre verkningsgrad.
- Åtdragningsmoment 55 Nm: För skruvdragning, borrning och slagborrning.
- Två hastigheter: 0–450 min⁻¹ för skruvdragning och 0–1800 min⁻¹ för borrning; hastigheten byts när maskinen står stilla.
- Slagborrfunktion: Kopplas in med hammarsymbolen på momentväljaren.
- Inställbar koppling: Numrerade momentinställningar skyddar skruvhuvudet och gängan.
- Hastighetsreglering och spindelbroms: Avtryckaren reglerar hastigheten steglöst; chucken stannar när den släpps.
- Riktningsomkopplare: Mittläget låser avtryckaren.
- Självcentrerande chuck 13 mm: Åtdragning för hand medan man håller i chuckens ring.
- LED-arbetsbelysning och bältesclips: Lyser upp borrstället; maskinen kan hängas i bältet.
- Stödhandtag: Förbättrar kontrollen vid borrning och slagborrning.
- Yato 18 V-systemet: Batterierna YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah) och YT-828465 (9 Ah).
Tekniska egenskaper:
- Spänning: 18 V DC.
- Maximalt åtdragningsmoment: 55 Nm.
- Varvtal: 0–450 / 0–1800 min⁻¹.
- Funktioner: skruvdragning, borrning, slagborrning.
- Motor: borstlös.
- Slag: ja.
- Chuckstorlek: 13 mm.
- Chucktyp: självcentrerande.
- Hastighetsreglering: ja.
- Elektronisk varvtalsreglering: ja.
- Spindelbroms: ja.
- Riktningsomkopplare: ja.
- Arbetsbelysning: ja (LED).
- Batterityp: Li-Ion, 18 V.
- Batterier i satsen: nej (stomme).
- Laddare i satsen: nej.
- Ljudtrycksnivå LpA: 85,8 ± 5,0 dB(A).
- Ljudeffektnivå LwA: 93,8 ± 5,0 dB(A).
- Vibration (med slag / utan slag): 9,83 ± 1,5 / 4,38 ± 1,5 m/s².
- Verktygets vikt: 1,0 kg.
- Högsta tillåtna yttemperatur: 60 °C.
- Förvaring: torrt, ventilerat utrymme, under 40 °C.
- Standarder: EN 62841-1, EN 62841-2-1, EN IEC 55014-1, EN IEC 55014-2.
Bruksanvisning för Yato batteridriven borrmaskin 55 Nm (stomme):
Batteri: Skjut in ett Yato 18 V-batteri i batterifacket tills spärrarna låser. Ta alltid ut batteriet före byte av tillbehör och justeringar.
Montering av borr: Håll i chuckens ring och vrid borrchucken för att öppna backarna. Skjut in borren i botten och stäng backarna. Bits fästs med en bitshållare. Kontrollera att borren sitter stadigt och utan glapp.
Skruvdragning: Välj den lägre hastigheten och skruvsymbolen och ställ in kopplingens siffra efter fästelementets storlek och materialet. Börja med den lägsta inställningen och prova i spillmaterial. Sluta dra åt när kopplingen löser ut. För träskruvar borras ett förhål.
Borrning och slagborrning: Kontrollera att det inte finns elkablar vid borrstället. Ställ väljaren på borrsymbolen och välj den högre hastigheten. Håll maskinen vinkelrätt mot ytan och tryck i borrens riktning. I stenmaterial borrar du först ett kort styrhål utan slag och byter sedan till hammarsymbolen.
Underhåll och förvaring: Ta ut batteriet och rengör höljet, ventilationsöppningarna och brytarna med tryckluft (högst 0,3 MPa), en borste eller en torr trasa; höljet kan torkas av med en trasa fuktad med såpvatten. Förvara på en torr, ventilerad plats under 40 °C.
Varningar:
- Läs bruksanvisningen före användning. Använd skyddsglasögon, hörselskydd och skyddshandskar, särskilt vid slagborrning.
- Ta ut batteriet före byte av tillbehör, justeringar och underhåll. Ändra inte inställningarna medan maskinen är igång.
- Håll maskinen stadigt och använd stödhandtaget: om borren fastnar kan reaktionsmomentet vrida maskinen.
- Håll maskinen i de isolerade greppytorna om borren kan träffa dolda elledningar.
- Borra inte med skruvsymbolen inställd: om kopplingen löser ut under borrningen kan borren skadas och kontrollen försämras.
- Börja borra med låg hastighet; överskrid inte borrens högsta tillåtna hastighet. Temperaturen på ytterytorna får inte överstiga 60 °C.
- Använd endast Yato 18 V-batterierna YT-828461…YT-828465. Inte för barn. Utsätt inte maskinen för regn eller fukt.
Vanliga frågor:
Ingår batteri och laddare i Yato batteridriven borrmaskin 55 Nm (stomme)? Nej. I leveransen ingår maskinen och stödhandtaget; batteri och laddare köps separat i Yato 18 V-systemet.
Har maskinen slagborrfunktion? Ja. Slaget kopplas in med hammarsymbolen på momentväljaren och används endast i stenmaterial.
Vilka batterier passar till maskinen? Yato 18 V Li-Ion-batterierna YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah) och YT-828465 (9 Ah).
Hur mycket väger maskinen? Maskinen väger 1,0 kg utan batteri.
Med vilken hastighet skruvar man? För skruvdragning används den lägre hastigheten (0–450 min⁻¹), för borrning den högre (0–1800 min⁻¹).
Återvinningsanvisningar:
Kartongförpackningen och bruksanvisningen i papper lämnas till kartong- och pappersinsamlingen. Yato batteridriven borrmaskin 55 Nm (stomme) är en elektrisk apparat: en uttjänt maskin lämnas till insamlingen för elektriska och elektroniska produkter (SER), inte till blandavfallet. Li-Ion-batterier som använts med maskinen lämnas till batteriinsamlingen eller till återförsäljaren; tejpa kontakterna före transport.
