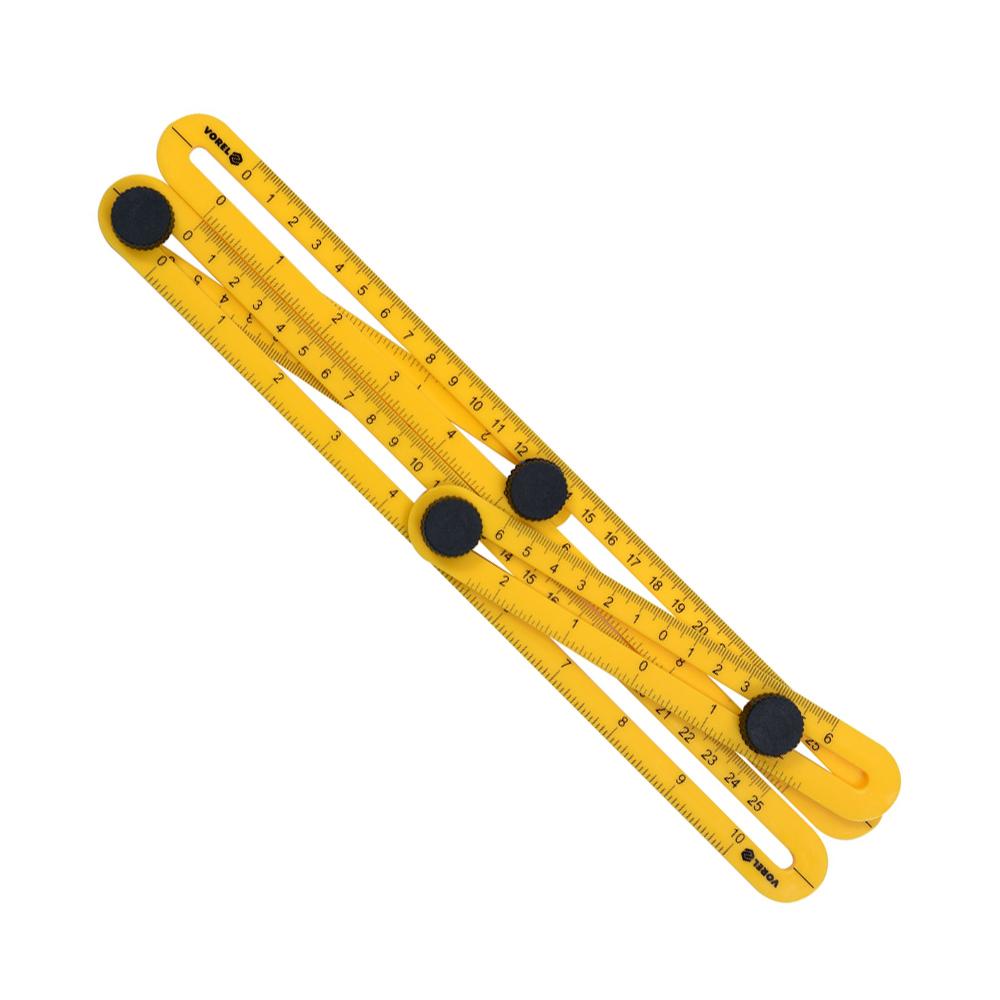

Vorel Kulmamitta ABS 310 x 175 x 25 mm

Vorel Kulmamitta on neljästä toisiinsa kytketystä varresta koostuva säädettävä kulmamitta, joka on suunniteltu monimutkaisten geometristen muotojen, kulmien ja mittojen tarkkaan siirtämiseen työstettävälle materiaalille. Työkalun toimintaperiaate perustuu nivellettyihin ja uritettuihin varsiin, joiden asento voidaan lukita mekaanisesti haluttuun muotoon kiristysruuvien avulla. Tämä mahdollistaa saman muodon toistuvan merkitsemisen ilman uudelleenmittausta teollisuus- ja rakennusprosesseissa.

Tuotteen runko on valmistettu korkealaatuisesta ABS-muovista (akryylinitriilibutadieenistyreeni), mikä takaa mekaanisen iskunkestävyyden, keveyden ja hyvän mittapysyvyyden vaihtelevissa käyttöolosuhteissa. Runkoon on upotettu selkeälukuinen ja kulutusta kestävä metrinen asteikko, joka mahdollistaa lineaaristen mittojen samanaikaisen määrittämisen kulmanoton yhteydessä. Työkalun ulkoiset kokonaismitat ovat 310 x 175 x 25 mm.

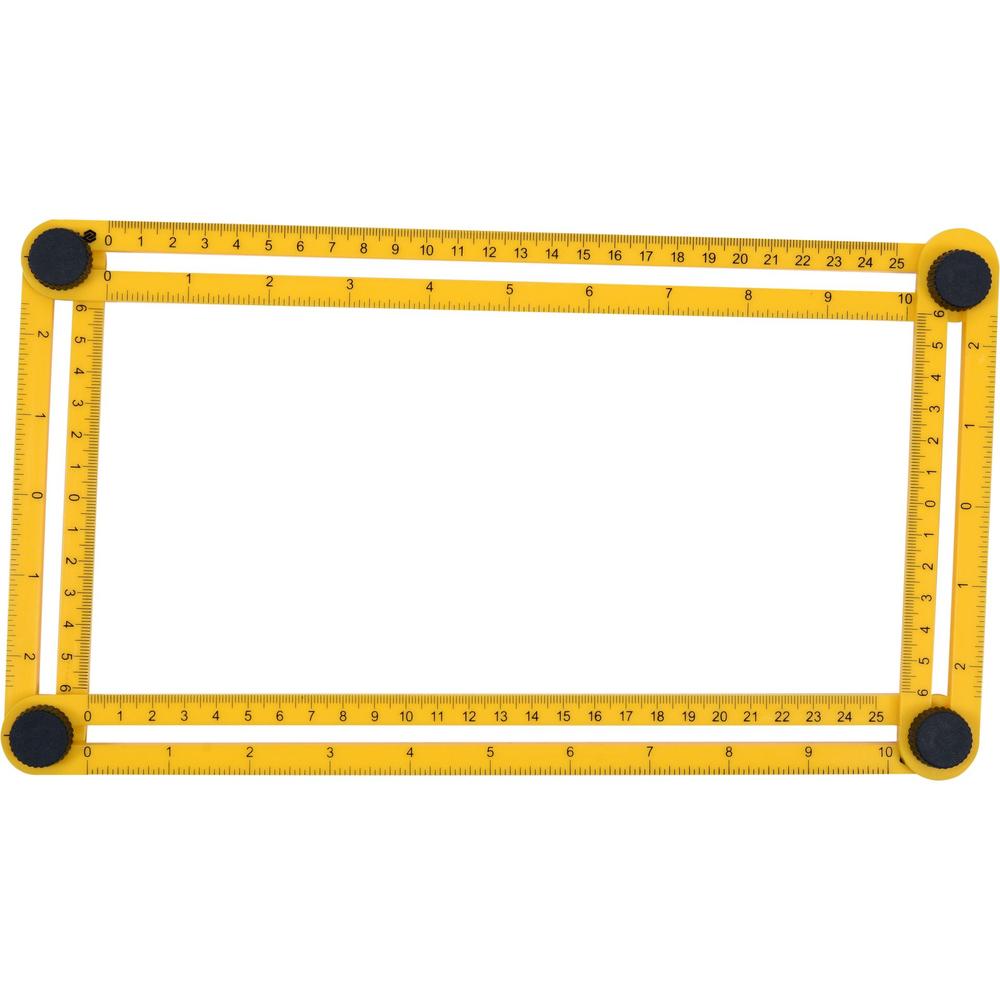

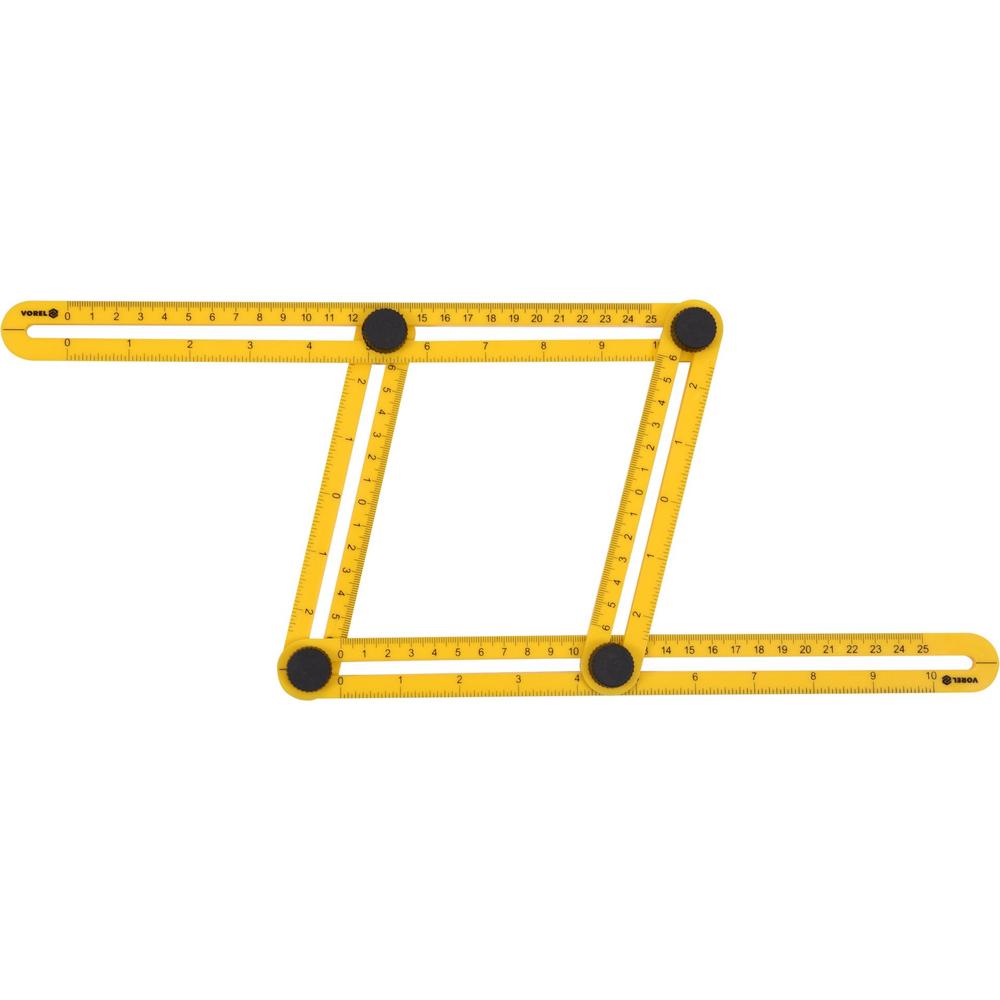

Nivelrakenne koostuu neljästä liikuteltavasta elementistä, jotka tarjoavat vapaan koordinaattiakseliston ja mahdollistavat muotojen kopioinnin myös ahtaissa tai vaikeapääsyisissä rakenteissa. Työkalun hyödyllinen mittausalue metrisellä asteikolla on pitkillä sivuilla 250 mm ja lyhyillä poikittaissivuilla 120 mm. Mekaaninen lukitusjärjestelmä takaa, että asetettu muoto ei pääse siirtymään materiaaliin kohdistettavan merkinnän tai siirron aikana.

Kulmamitta tarjoaa korkeaa teollista arvoa minimoimalla mittavirheet ja nopeuttamalla kappaletavaran sekä pintamateriaalien sovitustyötä. Laitteen rakenne vähentää hukkapaloja ja nopeuttaa merkintävaihetta erityisesti epäsäännöllisten linjojen kohdalla. Työkalu soveltuu osaksi kiinteää mittavälineistöä asennusprojekteissa, joissa vaaditaan toistettavaa ja geometrisesti monimutkaista muodonantoa.

---

Käyttötarkoitus ja soveltuvuus:

Tuote on suunniteltu käytettäväksi monipuolisissa mittaus-, tasaus- ja muodonkopiointitehtävissä rakennus-, viimeistely- ja valmistusteollisuudessa.

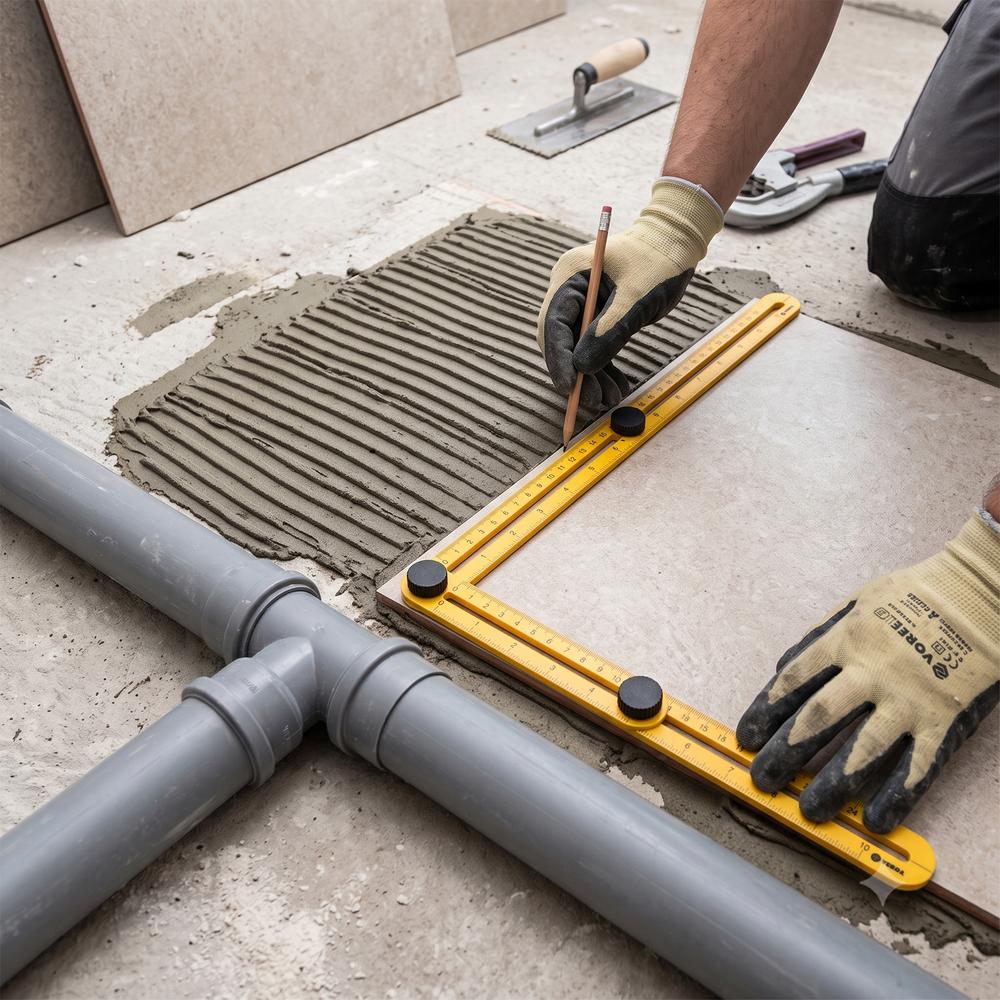

• Lattianpäällystys ja laatoitus: Työkalua käytetään keraamisten laattojen, laminaattien, parkettien ja vinyylilattioiden sovittamiseen huoneen kulmiin, putkiläpivienteihin sekä pilareiden ympärille. Säädettävien varsien avulla jäljennetään tarkasti esteen jättämä tila, joka siirretään suoraan leikattavaan materiaaliin.
• Kipsilevyasennukset ja sisustusrakentaminen: Soveltuu epäsäännöllisten seinälinjojen, kattokulmien ja aukkojen siirtämiseen kipsilevyille tai paneeleille, mikä vähentää mittauksesta johtuvia virheasennuksia ja nopeuttaa liitosten sovitusta.
• Muuraus- ja kivityöt: Mahdollistaa tiilien, pihakivien ja reunakivien leikkauskulmien tarkan määrittämisen kaarteissa, kulmissa ja liittymäkohdissa varmistaen tasaisen ja teknisesti oikeaoppisen saumaleveyden.

---

Pakkauksen sisältö:

• 1 kpl säädettävä Vorel 18470 kulmamitta metrisellä asteikolla
• 4 kpl kierrettäviä mekaanisia lukitusruuveja aluslevyineen (valmiiksi asennettuna)

---

Ominaisuudet:

• Materiaalirakenne: Valmistettu iskunkestävästä ABS-muovista, mikä varmistaa pitkän elinkaaren ja vähentää työkalun painoa käytön aikana.
• Nelivartinen niveljärjestelmä: Neljä itsenäisesti liikkuvaa vartta mahdollistavat monikulmaisten ja epäsäännöllisten geometrioiden kopioinnin.
• Kaksisuuntainen asteikko: Selkeä 250 x 120 mm metrinen asteikko helpottaa samanaikaista pituusmittausta ilman erillistä mittanauhaa.
• Mekaaninen lukitus: Kiristysruuvit pitävät valitun kulman kiinteänä siirron ja merkinnän aikana estäen välyksen syntymisen varsien välille.

---

Tekniset Ominaisuudet:

• Ulkomitat: 310 x 175 x 25 mm
• Asteikon mittausalue: Pitkät varret 250 mm, lyhyet varret 120 mm
• Mittayksikkö: Metrijärjestelmä (mm / cm)
• Materiaali: ABS-muovi
• Väri: Keltainen / mustat kiristysruuvit

---

Vorel 18470 käyttöohje:

Löysää kulmamitan neljä mustaa lukitusruuvia niin, että varret liikkuvat vapaasti urissaan ilman suurta vastusta. Aseta työkalu mitattavaa tai kopioitavaa kohdetta (esimerkiksi seinän kulmaa tai putkea) vasten ja säädä varret myötäilemään kohteen tarkkoja muotoja. Kun haluttu muoto ja kulma on saavutettu, kiristä kaikki lukitusruuvit myötäpäivään käsin niin, että varsien asento lukittuu kiinteäksi.

Nosta työkalu varovasti kohteesta muotoa muuttamatta. Aseta lukittu kulmamitta työstettävän materiaalin (kuten laatan tai puulevyn) päälle ja piirrä kynällä tai piirtopuikolla muoto työkalun sisä- tai ulkoreunaa pitkin. Suorita materiaalin työstö tai leikkaus tehtyjen merkintöjen mukaisesti. Käytön jälkeen löysää ruuvit ja taita varret päällekkäin säilytystä varten.

---

Varoitukset:

• Älä kiristä lukitusruuveja työkaluilla liiallisella voimalla, jotta kierteet ja ABS-muovirunko eivät vaurioidu.
• Älä altista työkalua pitkäaikaisesti yli +60 °C lämpötiloille tai suoralle kosketukselle kuumien pintojen kanssa rungon muodonmuutosten välttämiseksi.
• Puhdista työkalu kuivalla tai nihkeällä liinalla; älä käytä voimakkaita liuottimia tai asetonipohjaisia kemikaaleja, jotka voivat vahingoittaa ABS-muovia tai pyyhkiä mitta-asteikon.

---

Usein Kysyttyä, UKK:

Voiko Vorel 18470 kulmamitalla mitata asteita suoraan numeerisesti?
Ei, laitteessa on ainoastaan pituusmittausta varten tarkoitettu metrinen asteikko (mm/cm). Laite on suunniteltu muotojen ja kulmien fyysiseen siirtämiseen ja kopioimiseen, ei asteiden numeeriseen lukemiseen.

Kestääkö tuotteen materiaali iskuja rakennustyömaalla?
Tuote on valmistettu teknisestä ABS-muovista, jolla on hyvä mekaaninen iskunkestävyys tavanomaisissa pudotuksissa. Sitä on kuitenkin käsiteltävä mittaustyökaluna, eikä siihen saa kohdistaa suurta pistemäistä kuormitusta.

---

Kierrätysohjeet:

Itse tuote (ABS-muovinen runko ja muoviset ruuvikomponentit) lajitellaan elinkaarensa lopussa kovamuovijätteeseen tai kierrätetään energiajätteenä paikallisten määräysten mukaisesti. Mahdolliset metalliset aluslevyt tai ruuvinosat erotellaan metallinkeräykseen. Tuotteen pahvinen tai muovinen myyntipakkaus lajitellaan vastaavasti kartonki- tai muovipakkauskeräykseen.

---
