Kuvaus

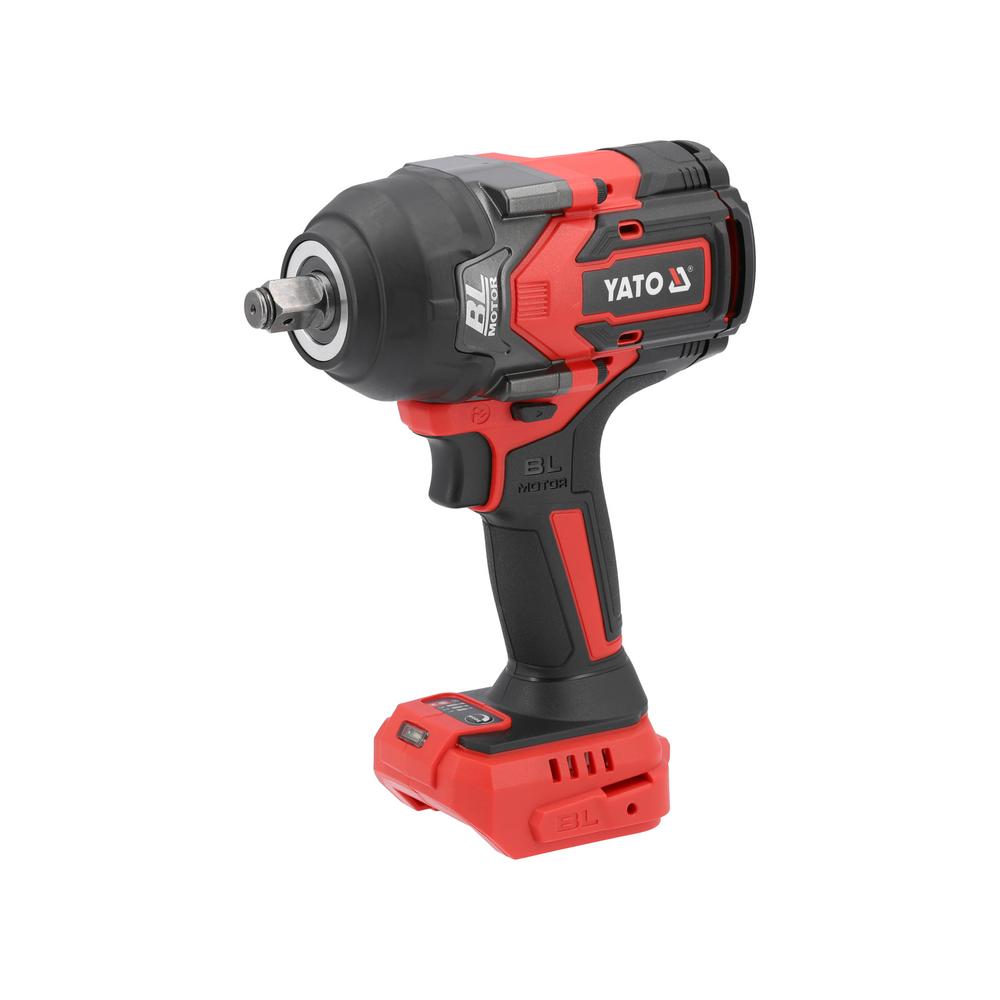

Yato akkumutteriväännin 1200 Nm runko (YT-828072) on hiiliharjaton 18 V:n iskevä mutteriväännin, jossa on 1/2″ (12,7 mm) neliövääntiö. Suurin vääntömomentti on 1200 Nm, ja laitteen paino on 1,9 kg. Runkomalli toimitetaan ilman akkua ja laturia, ja se käyttää Yato 18 V Li-Ion -sarjan liukukiinnitteisiä akkuja.

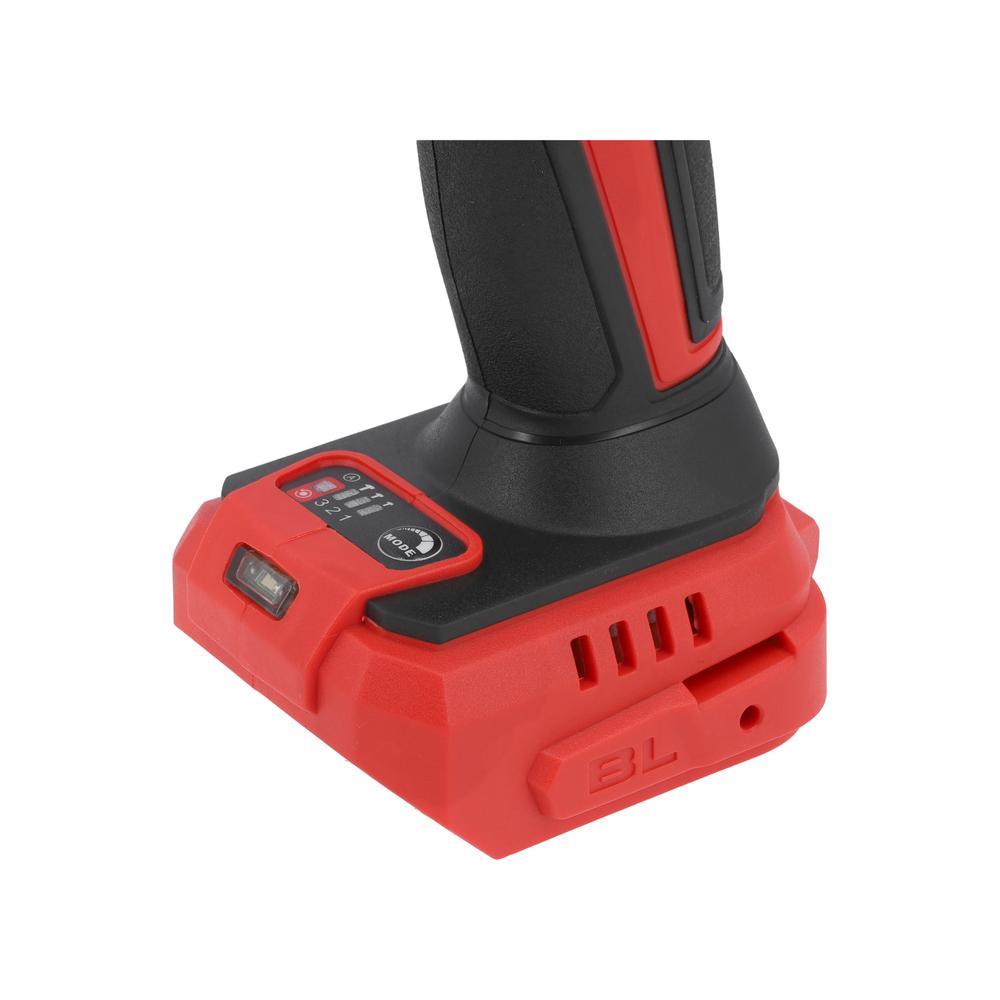

Vääntimessä on kolme nopeus- ja momenttiporrasta: 0–1400, 0–1900 ja 0–2400 min⁻¹, ja iskutaajuus on 2200 iskua/min. Porras valitaan jalustan ohjauspaneelin toimintopainikkeella, ja palavien merkkivalojen määrä (1–3) näyttää valitun tason. Vastapäivään pyöritettäessä käytettävissä on jaksottainen A-tila, joka on tarkoitettu muttereiden ja pulttien löysäämiseen.
Hiiliharjattoman moottorin lisäksi varusteisiin kuuluvat karajarru, pyörimissuunnan vaihtokytkin, akun varaustilan ilmaisin ja LED-työvalo. Kiristettäessä ylikuormituskytkin kytkee neliövääntiön käytön irti, kun suurin vääntömomentti saavutetaan. Eristysluokka on III ja kotelointiluokka IPX0.

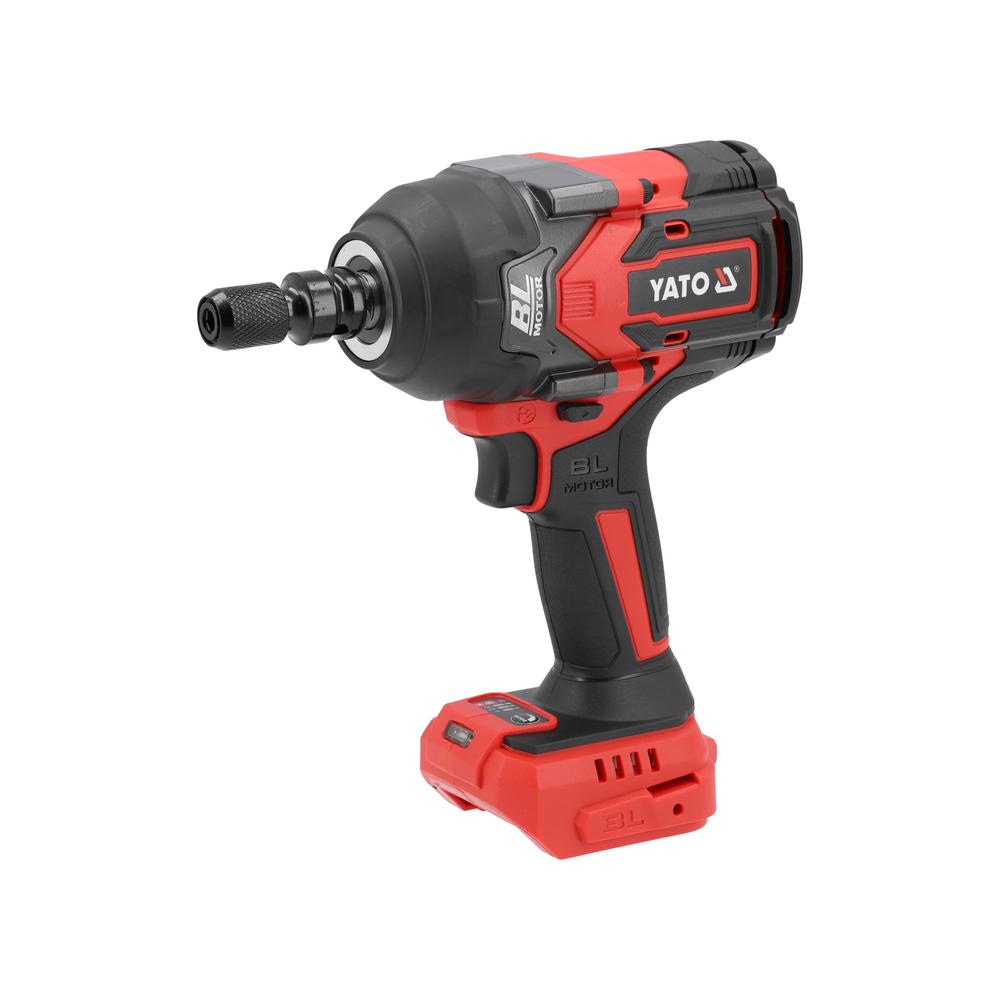

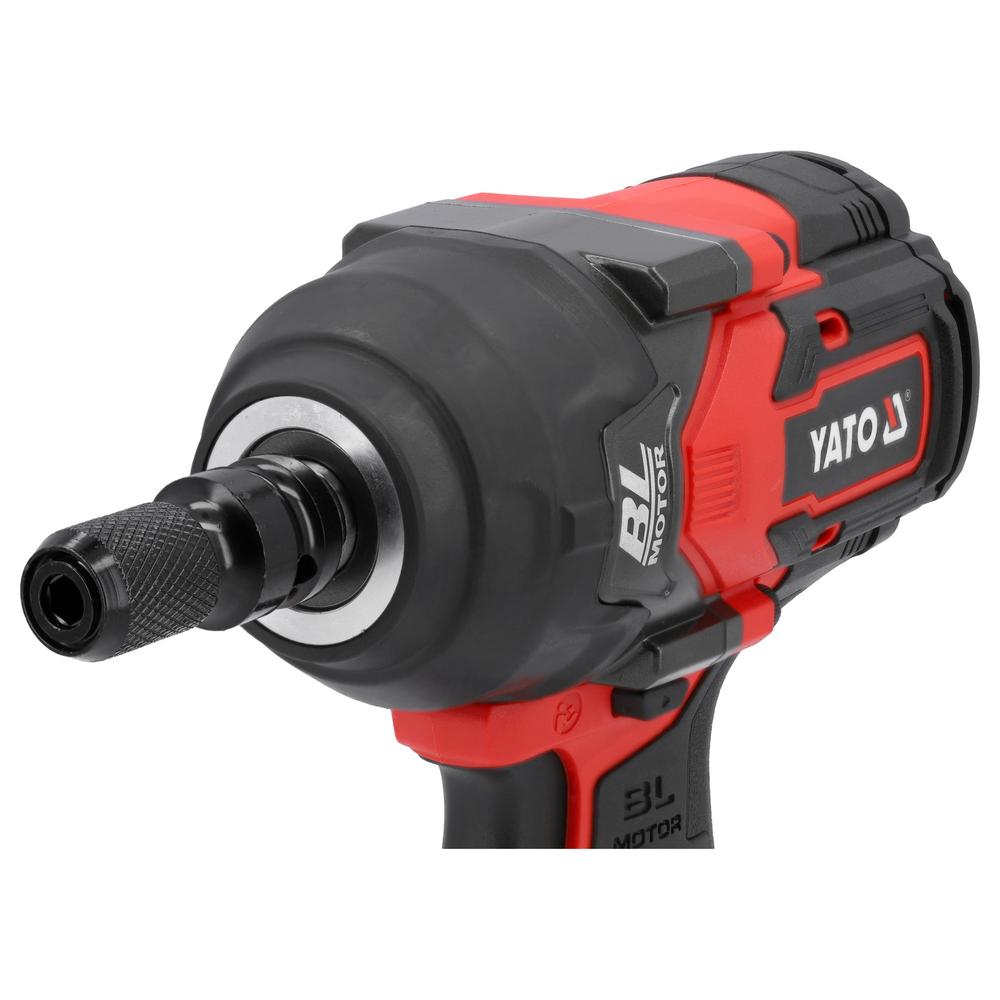

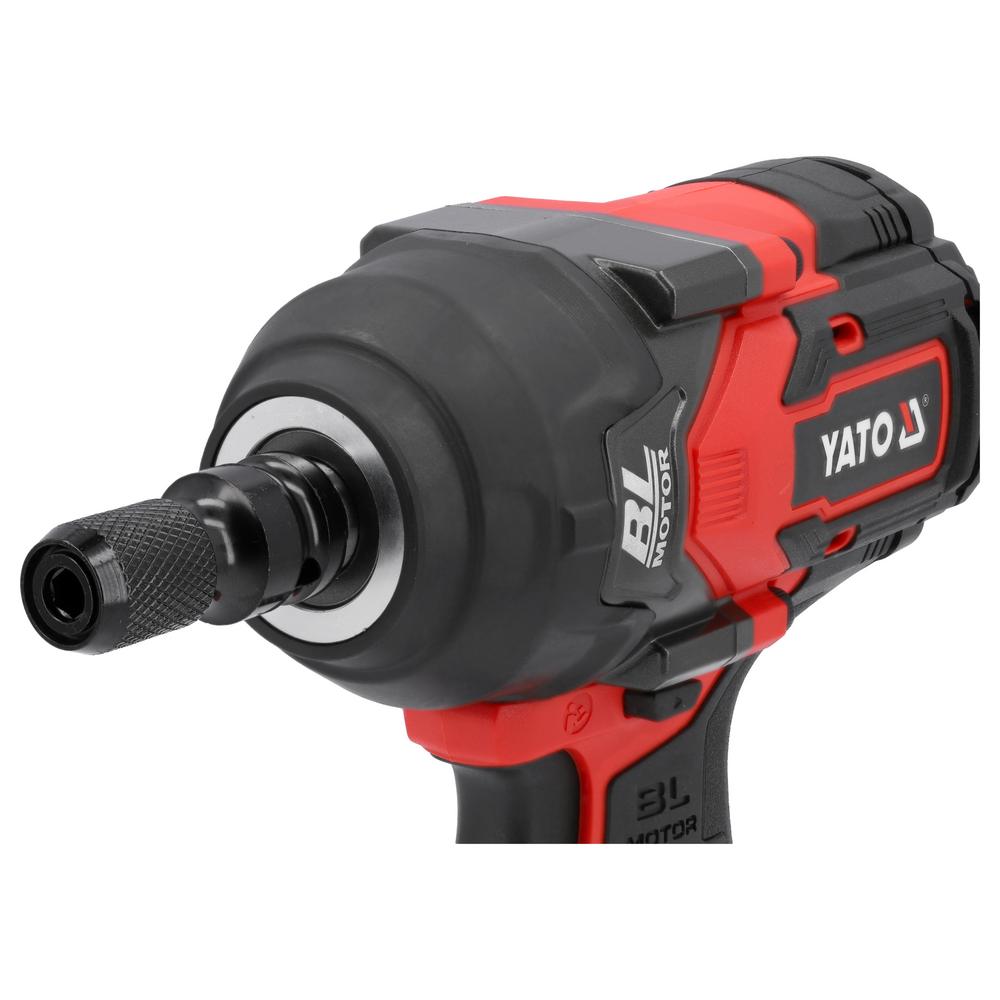

Pakkauksessa on 1/2″–1/4″-kärkisovitin, jolla vääntimeen voi kiinnittää 1/4″ kuusiokantaisia ruuvauskärkiä. Täyden momentin siirtämiseen pulttiin käytetään iskukäyttöön tarkoitettuja 1/2″ CrMo-hylsyjä. Ilmoitettu äänenpainetaso on 98 ± 3,0 dB(A), äänitehotaso 106 ± 3,0 dB(A) ja tärinäarvo 19,00 ± 1,5 m/s².
Käyttötarkoitus ja soveltuvuus:
Väännin on tarkoitettu pulttien ja muttereiden avaamiseen ja kiristämiseen autokorjaamossa ja rakennustyömaalla. Suurempaa momenttia vaativiin kohteisiin sopii 3/4″ kiinnittimellä varustettu Yato Akkumutteriväännin 18V 2400Nm runko, ja kevyempiin töihin Yato Akkumutteriväännin 18V 850Nm runko.
- Autokorjaamot: pyöränmutterien, alustan ja jousituksen pulttien avaaminen ja kiristäminen 1/2″ iskuhylsyillä.
- Rakennustyömaat: teräsrakenteiden, telineiden ja kiinnikkeiden pulttiliitokset ilman paineilmaa tai verkkovirtaa.
- Työ pään yläpuolella: 1,9 kg:n paino ja kompakti runko helpottavat työskentelyä nostetussa asennossa, esimerkiksi ajoneuvon alla nostimella.
- Yato 18 V -akkujärjestelmä: väännin käyttää samoja Yato 18 V Li-Ion -akkuja kuin sarjan muut työkalut.
Pakkauksen sisältö:
- Yato akkumutteriväännin 18 V 1/2″ 1200 Nm (runko)
- Kärkisovitin 1/2″ → 1/4″
Akku ja laturi eivät sisälly toimitukseen.
Ominaisuudet:
- Hiiliharjaton moottori: ei vaihdettavia hiiliharjoja; moottori toimii Yato 18 V Li-Ion -akulla.
- Kolme nopeus- ja momenttiporrasta: 0–1400, 0–1900 ja 0–2400 min⁻¹ myötäpäivään pyöritettäessä; 1, 2 tai 3 palavaa merkkivaloa ilmaisee pienen, keskisuuren tai suuren nopeuden ja momentin.
- A-tila: vastapäivään pyöritettäessä kiinnitin pyörii kytkimen painalluksella vain lyhyen jakson; tila on tarkoitettu muttereiden ja pulttien löysäämiseen.
- Portaaton nopeudensäätö: käynnistyskytkimen painamissyvyys määrää pyörimisnopeuden ja vääntömomentin.
- Ylikuormituskytkin: kytkee neliövääntiön käytön irti, kun suurin vääntömomentti saavutetaan.
- 1/2″ neliövääntiö ja 1/4″-kärkisovitin: sopii 1/2″ iskuhylsyille ja sovittimen kanssa 1/4″ kuusiokantaisille kärjille.
- Karajarru ja suunnanvaihto: kiinnitin pysähtyy kytkimen vapautuksen jälkeen; pyörimissuunta vaihdetaan liipaisimen yläpuolisella kytkimellä.

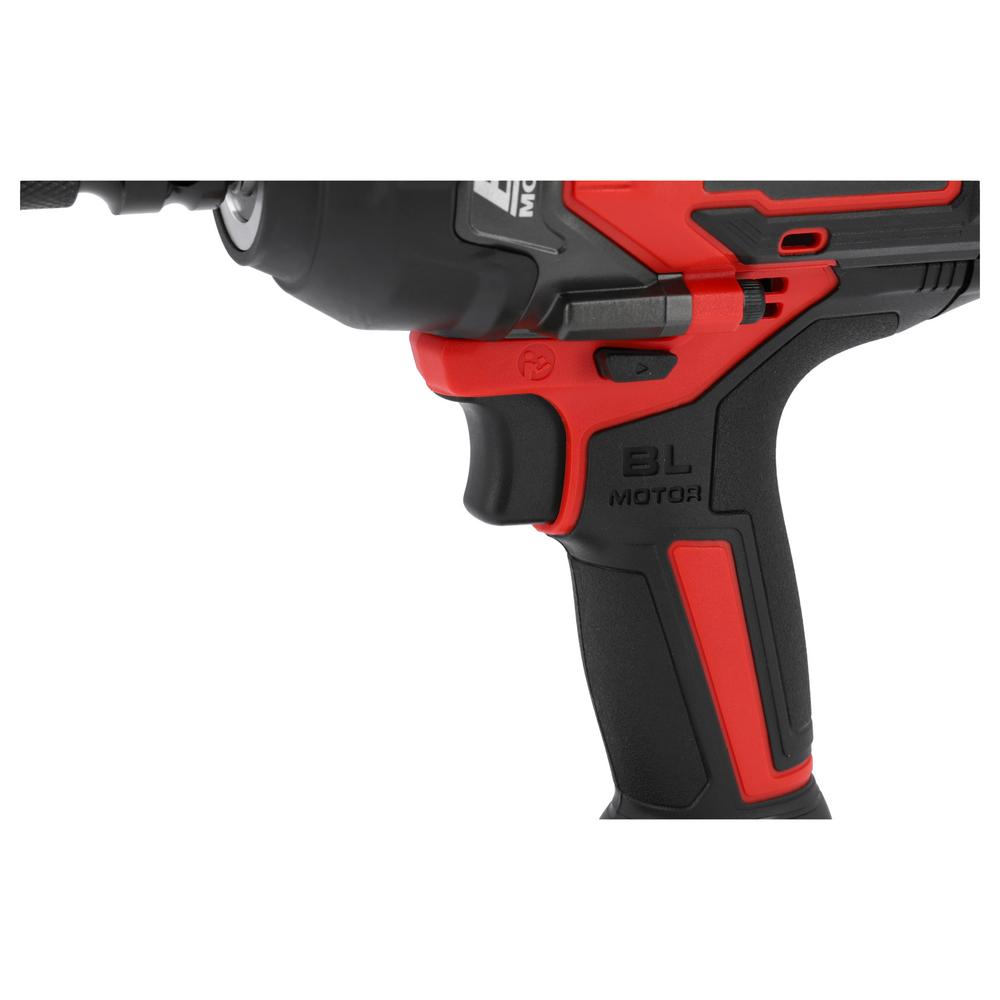

- LED-työvalo ja varaustilan ilmaisin: valaisee työkohteen; ilmaisin näyttää akun varaustilan ohjauspaneelissa.
- Kevyt runko: 1,9 kg ilman akkua, mikä helpottaa työtä pään yläpuolella.
Tekniset Ominaisuudet:

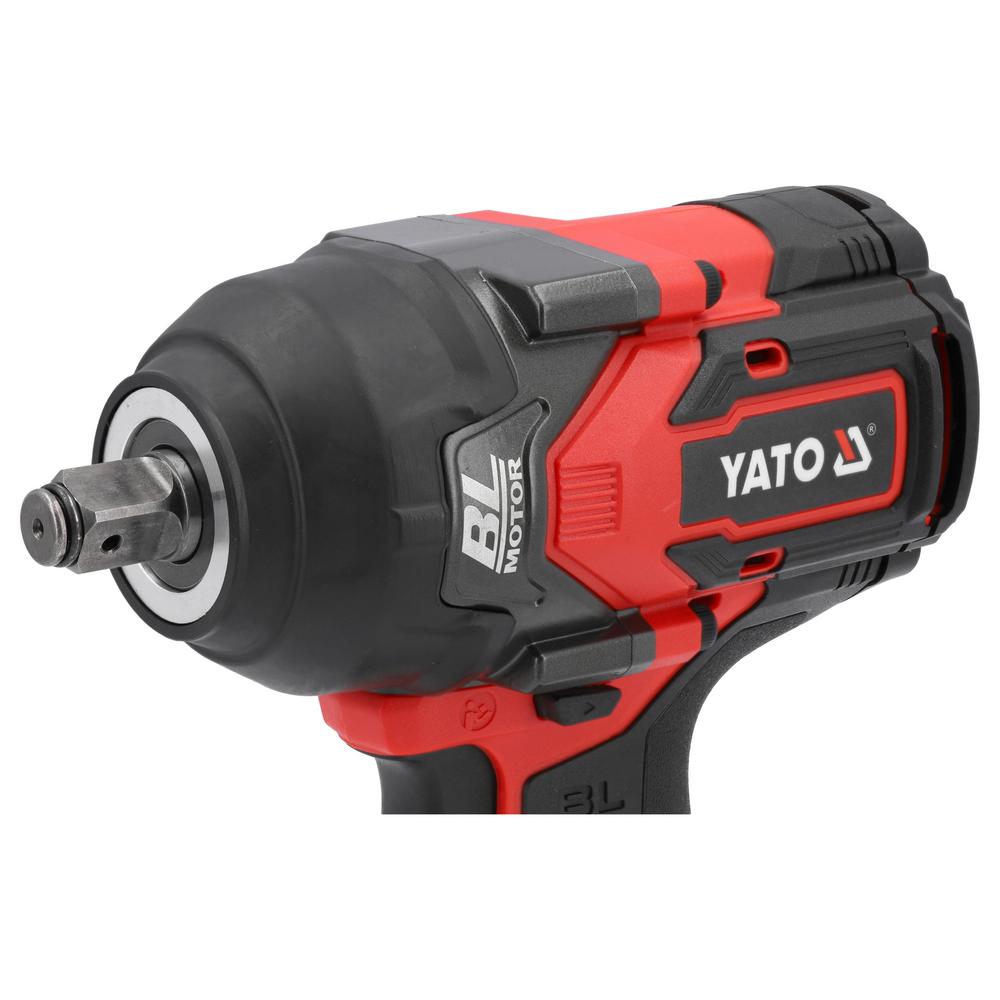

- Kiinnitin: 1/2″ (12,7 mm) neliövääntiö
- Suurin vääntömomentti: 1200 Nm
- Kierrosluku (tyhjäkäynti): 0–1400 / 0–1900 / 0–2400 min⁻¹
- Iskutaajuus: 2200 min⁻¹
- Jännite: 18 V DC
- Akkutyyppi: Li-Ion
- Akkuja mukana: ei (runkomalli)
- Laturi mukana: ei
- Moottori: hiiliharjaton
- Iskumekanismi: kyllä
- Vääntömomentin säätö: kyllä (3 porrasta)
- Elektroninen nopeudensäätö: kyllä
- Pyörimissuunnan vaihto: kyllä
- Erillinen työtilan valintakytkin: ei (A-tila valitaan ohjauspaneelista)
- Karajarru: kyllä
- Työvalo: kyllä (LED)
- Eristysluokka: III
- Kotelointiluokka: IPX0
- Äänenpainetaso LpA: 98 ± 3,0 dB(A)
- Äänitehotaso LWA: 106 ± 3,0 dB(A)
- Tärinä: 19,00 ± 1,5 m/s²
- Paino: 1,9 kg
- Ulkopintojen suurin sallittu lämpötila: 60 °C
- Yhteensopivat akut: Yato 18 V Li-Ion (YT-828461–YT-828465)
- Yhteensopivat laturit: Yato YT-828498–YT-828504
- Standardit: EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2
Yato akkumutteriväännin 1200 Nm runko käyttöohje:
Lue koko käyttöohje ennen ensimmäistä käyttöä. Hylsy tai sovitin vaihdetaan aina akku irrotettuna.
- Hylsyn valinta: valitse avattavan tai kiristettävän osan kokoon sopiva 1/2″ iskuhylsy ja kiinnitä se neliövääntiöön (ruuvauskärjet 1/4″-sovittimen kautta).
- Pyörimissuunta ja porras: valitse suunta vaihtokytkimellä ja liitä täyteen ladattu Yato 18 V -akku jalustaan. Myötäpäivään pyöritettäessä valitse momenttiporras 1–3 toimintopainikkeella; vastapäivään pyöritettäessä painike kytkee A-tilan päälle tai pois.
- Aloitus: kierrä mutteri tai pultti käsin kierteelle vähintään kaksi kierrosta, aseta hylsy mutterin tai pultin kannan päälle ja tartu vääntimeen molemmin käsin.
- Kiristys ja avaus: paina käynnistyskytkintä; mitä syvemmälle kytkin painetaan, sitä suurempi on nopeus. Kun iskumekanismi alkaa iskeä ja liitos on kireä, vapauta kytkin – jatkuva kiristys voi vaurioittaa kierteitä ja kiinnittimiä.
- Lopetus ja huolto: irrota akku, puhdista kotelo ja tuuletusaukot kuivalla liinalla, harjalla tai enintään 0,3 MPa:n paineilmalla ilman kemikaaleja. Säilytä akku 0–30 °C:ssa noin 70 %:n varaukseen ladattuna. Viat korjautetaan valtuutetussa huollossa alkuperäisillä varaosilla.
Varoitukset:
- Kuulonsuojaimet: äänitehotaso on 106 dB(A) – käytä aina kuulonsuojaimia ja suojalaseja.
- Ote: pidä vääntimestä kiinni molemmin käsin eristetyistä tartuntapinnoista; kiinnitin voi osua piilossa olevaan sähköjohtoon.
- Tärinä: tärinäarvo 19,00 m/s² – pidä säännöllisiä taukoja ja rajoita yhtäjaksoista käyttöaikaa.
- Hylsyt: käytä vain iskukäyttöön tarkoitettuja hylsyjä; tavalliset käsityökaluhylsyt voivat haljeta.
- Ylikuormitus: ulkopintojen lämpötila ei saa ylittää 60 °C.
- Tahaton käynnistys: irrota akku ennen hylsyn vaihtoa, säätöjä, huoltoa ja varastointia.
- Akku: älä käytä vaurioitunutta akkua äläkä oikosulje sen liittimiä; elektrolyytin joutuessa silmiin huuhtele vedellä ja hakeudu lääkäriin.
- Lapset: säilytä väännin ja akut lasten ulottumattomissa.
Usein Kysyttyä, UKK:
Kuinka suuri momentti Yato akkumutteriväännin 1200 Nm runko -mallissa on?
Suurin vääntömomentti on 1200 Nm; momentti ja nopeus valitaan kolmesta portaasta (0–1400, 0–1900 ja 0–2400 min⁻¹).
Sisältyykö akku ja laturi toimitukseen?
Ei. YT-828072 on runkomalli; pakkauksessa ovat väännin ja 1/2″–1/4″-kärkisovitin. Akulla ja laturilla varusteltu malli on YT-828071.
Mitkä akut sopivat vääntimeen?
Yato 18 V Li-Ion -liukukiinnitteiset akut, esimerkiksi sarjan YT-828461–YT-828465 akut, jotka ladataan Yato-latureilla YT-828498–YT-828504.
Mihin A-tilaa käytetään?
Vastapäivään pyöritettäessä A-tila käynnistää kiinnittimen vain lyhyeksi jaksoksi kerrallaan, mikä helpottaa muttereiden ja pulttien löysäämistä hallitusti.
Paljonko väännin painaa?
Väännin painaa ilman akkua 1,9 kg.
Kierrätysohjeet:
Yato akkumutteriväännin 1200 Nm runko on sähkö- ja elektroniikkalaite, jota ei saa hävittää sekajätteen mukana: toimita käytöstä poistettu laite sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen. Li-Ion-akut toimitetaan akkujen ja paristojen keräykseen; teippaa akun liittimet ennen kuljetusta oikosulun estämiseksi. Pahvipakkaus lajitellaan kartonkikeräykseen ja muoviosat muovinkeräykseen.
