Kuvaus

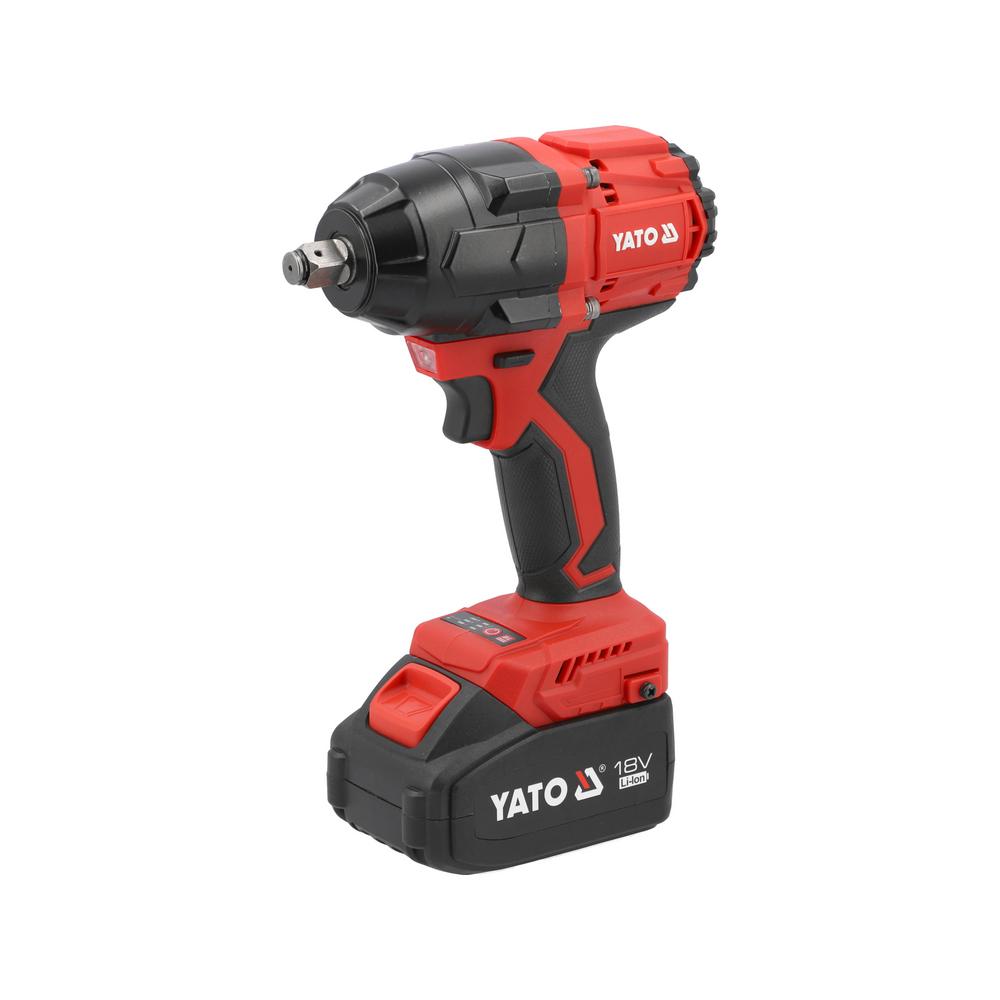

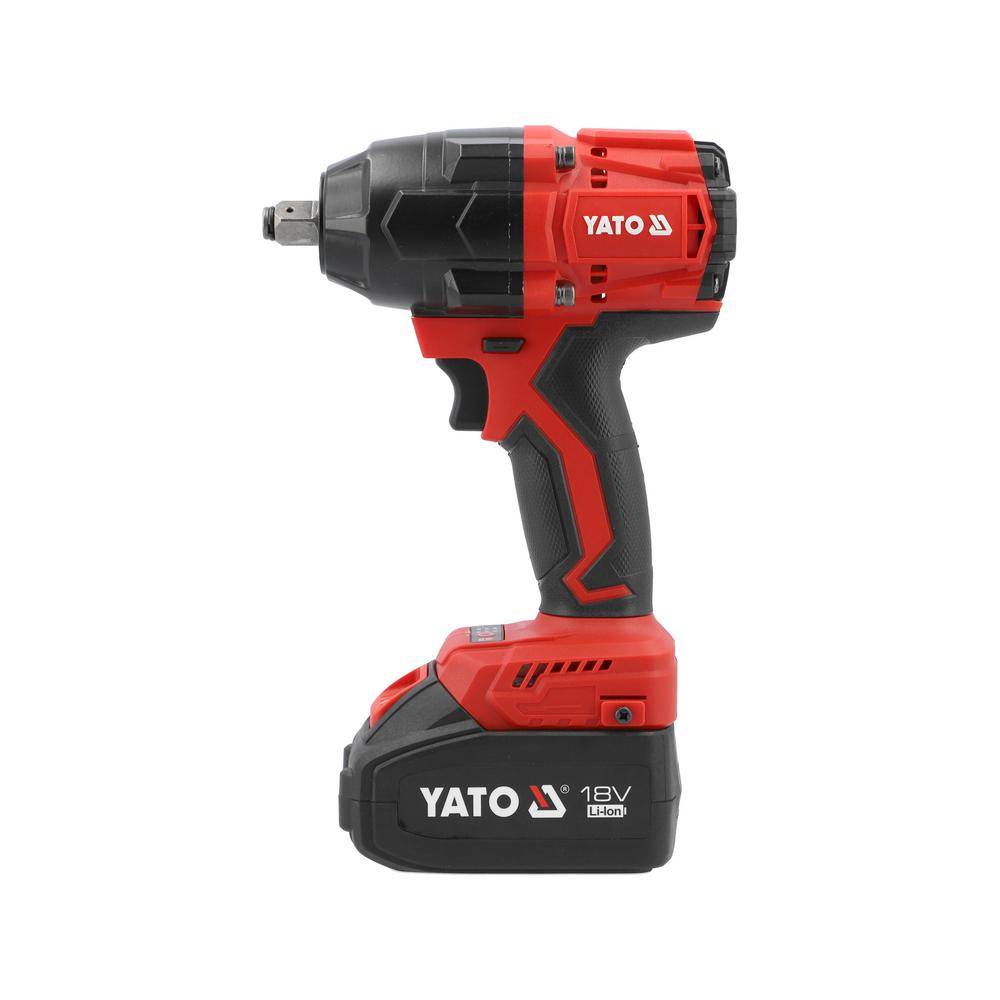

Yato akkumutteriväännin 850 Nm 4 Ah -sarja sisältää hiiliharjattoman 18 voltin iskumutterivääntimen, jossa on 1/2″ (12,7 mm) neliövääntiö, kaksi 4,0 Ah Li-Ion-akkua, laturin ja 1/2″–1/4″ kärkisovittimen. Vääntimen suurin vääntömomentti on 850 Nm, kierrosluku 0–2350 min⁻¹ ja iskutaajuus 0–2600 min⁻¹.
Iskumekanismi muuttaa hiiliharjattoman moottorin pyörimisliikkeen lyhyiksi tangentiaalisiksi iskuiksi, joten suuri momentti saadaan aikaan ilman, että käyttäjän käteen välittyy vastaava vastamomentti. Väännin soveltuu raskaiden pultti- ja mutteriliitosten avaamiseen ja esikiristykseen esimerkiksi ajoneuvojen pyörissä, alustoissa ja teräsrakenteissa.

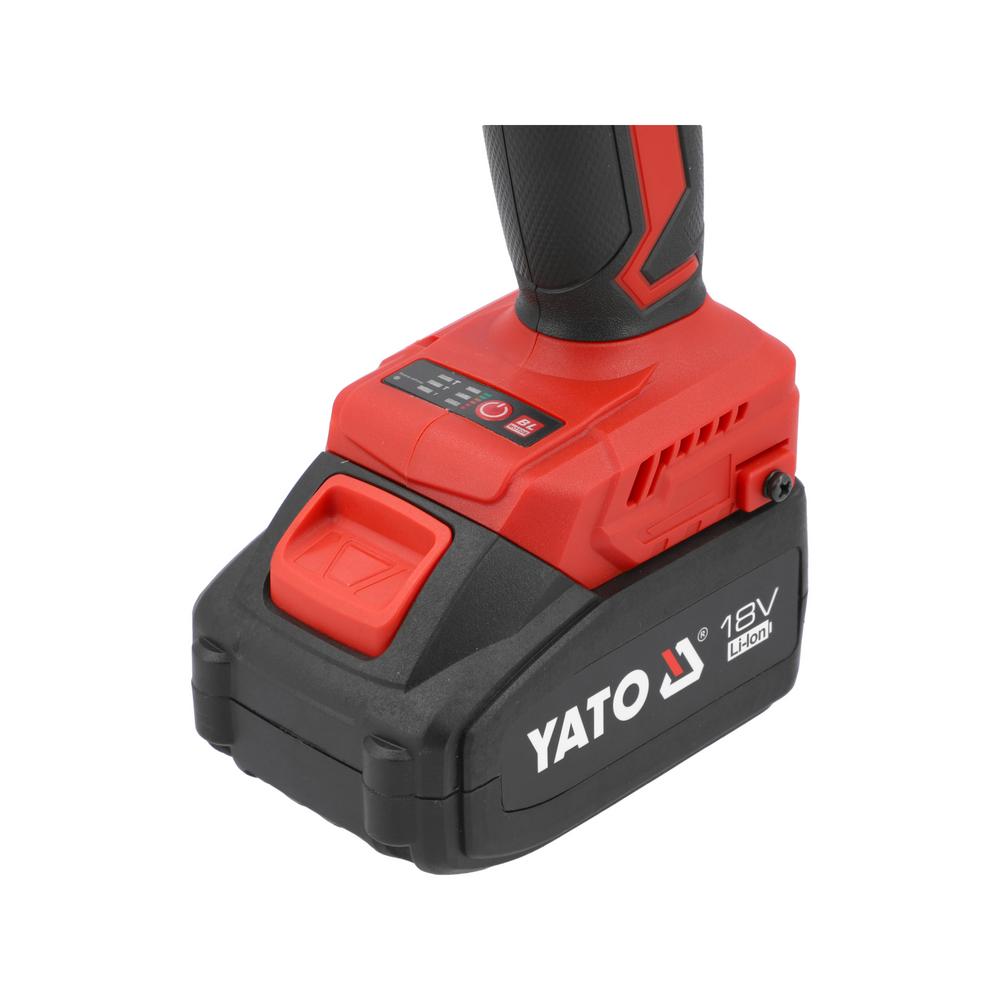

Ohjauspaneelista valitaan myötäpäivään kolme nopeus- ja momenttitasoa, ja vastapäivään joko jatkuva tila tai jaksottainen Reverse self stop -avaustila, jossa vääntiö pyörähtää kytkimen painalluksesta vain hetken. Kytkimen painamissyvyys säätää kierroslukua ja momenttia portaattomasti, ja ylikuormituskytkin kytkee vääntiön irti suurimman momentin kohdalla. Vääntimessä on lisäksi LED-työvalo ja pyörimissuunnan vaihtokytkin.
Laitteen massa on 1,9 kg. Äänenpainetaso on 95 dB(A), äänitehotaso 103 dB(A) ja tärinä 16,1 m/s²; eristysluokka on III ja kotelointiluokka IPX0. Sarjan akuissa on varaustason ilmaisin, ja laturi lataa 4 Ah akun noin 2 tunnissa. Akut ovat Yato 18V -järjestelmän liukuakkuja, jotka sopivat sarjan muihin laitteisiin.
Käyttötarkoitus ja soveltuvuus:
Yato akkumutteriväännin 850 Nm 4 Ah on tarkoitettu raskaisiin pultti- ja mutteriliitoksiin, joissa tarvitaan suurta momenttia ja jatkuvaa käyttöä kahdella vuorottelevalla akulla. Saman vääntimen runkomalli ilman akkuja on Yato Akkumutteriväännin 18V 850Nm runko; vielä suurempaan momenttiin on saatavilla Yato Akkumutteriväännin 18V 2400Nm + 6 Ah akku ja laturi.
- Pyöränvaihto ja rengastyöt: Kiinni olevien pyöränmutterien ja -pulttien avaaminen; lopullinen kiristys tehdään momenttiavaimella valmistajan arvoon.
- Ajoneuvojen ja työkoneiden korjaus: Alustan, jousituksen ja kiinnikkeiden suuret pultit, joissa avaamiseen tarvitaan suurta momenttia.
- Teräsrakenteet ja asennukset: Kannakkeiden, laippojen ja koneenosien pulttiliitosten esikiristys ja purku.
- Ruuvaus kärkisovittimella: 1/2″–1/4″ sovittimen kautta väännintä voi käyttää iskukärkien kanssa, kun käytetään pienintä nopeustasoa.
Pakkauksen sisältö:
- Iskumutteriväännin 18 V, 1/2″ neliövääntiö
- Kärkisovitin 1/2″ (12,7 mm) – 1/4″ (6,3 mm)
- Li-Ion-akku 18 V 4,0 Ah, 2 kpl
- Laturi 18 V
Ominaisuudet:

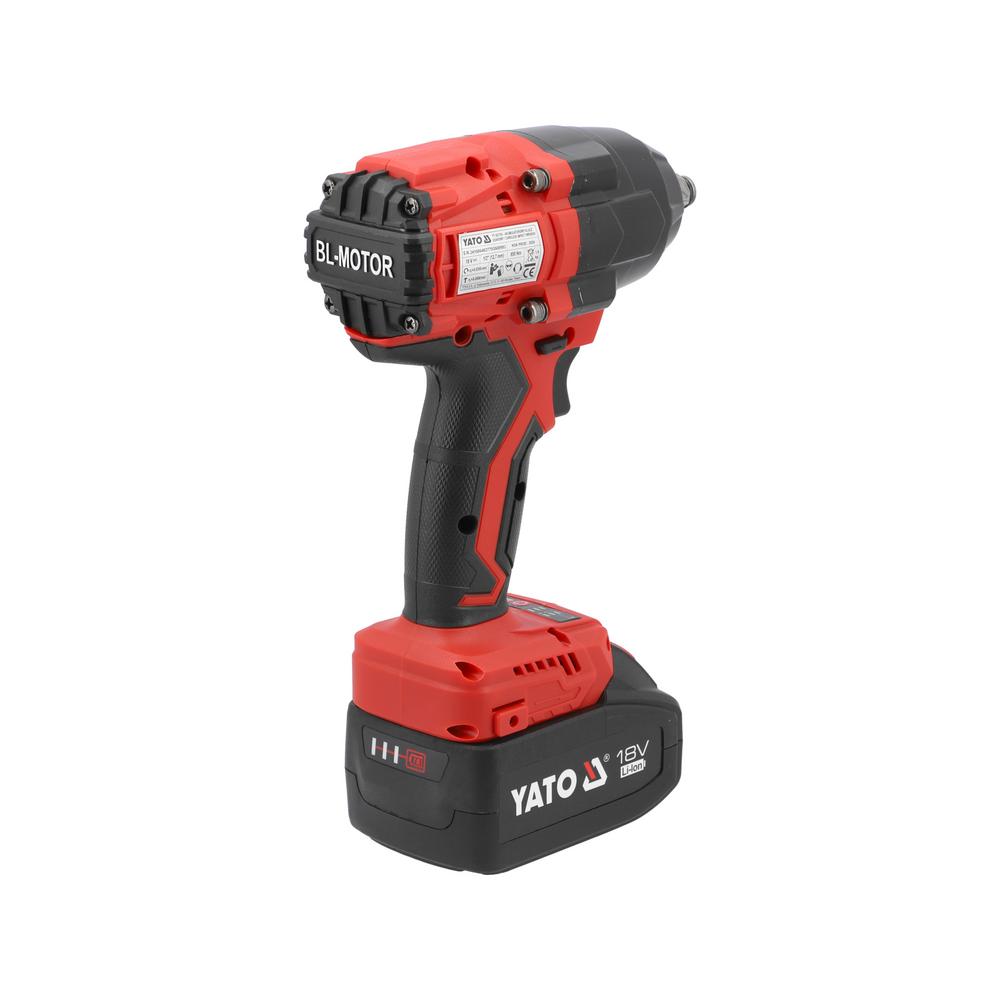

- Hiiliharjaton moottori: Tehokas momentinsiirto ja vähäinen mekaaninen kuluminen.
- Kolme nopeus- ja momenttitasoa: Valittavissa ohjauspaneelista myötäpäivään kierrettäessä.
- Reverse self stop: Jaksottainen avaustila, jossa vääntiö pyörähtää vain hetken kytkimen painalluksesta.
- Säädettävä momentti: Kytkimen painamissyvyys säätää kierroslukua ja momenttia portaattomasti.
- Ylikuormituskytkin: Kytkee vääntiön irti suurimman momentin kohdalla.
- Karajarru: Vääntiö pysähtyy nopeasti kytkimen vapautuksen jälkeen.

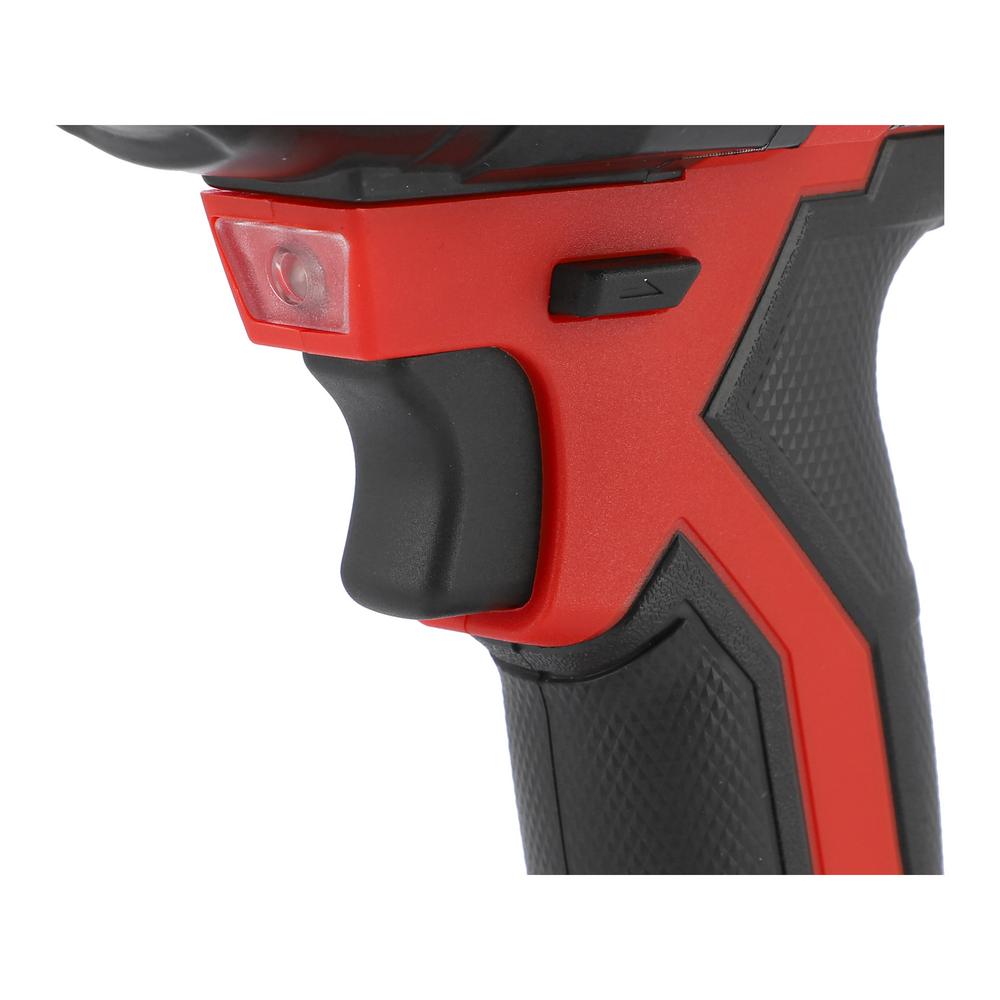

- LED-työvalo: Valaisee työkohteen.
- Pyörimissuunnan vaihtokytkin: Kiristys ja avaaminen samalla laitteella.
- Kaksi akkua ja pikalataus: Toinen akku latautuu, kun toinen on käytössä; latausaika noin 2 h.
- Varaustason ilmaisin: Akun painikkeella toimiva ilmaisin.
Tekniset Ominaisuudet:
- Jännite: 18 V DC

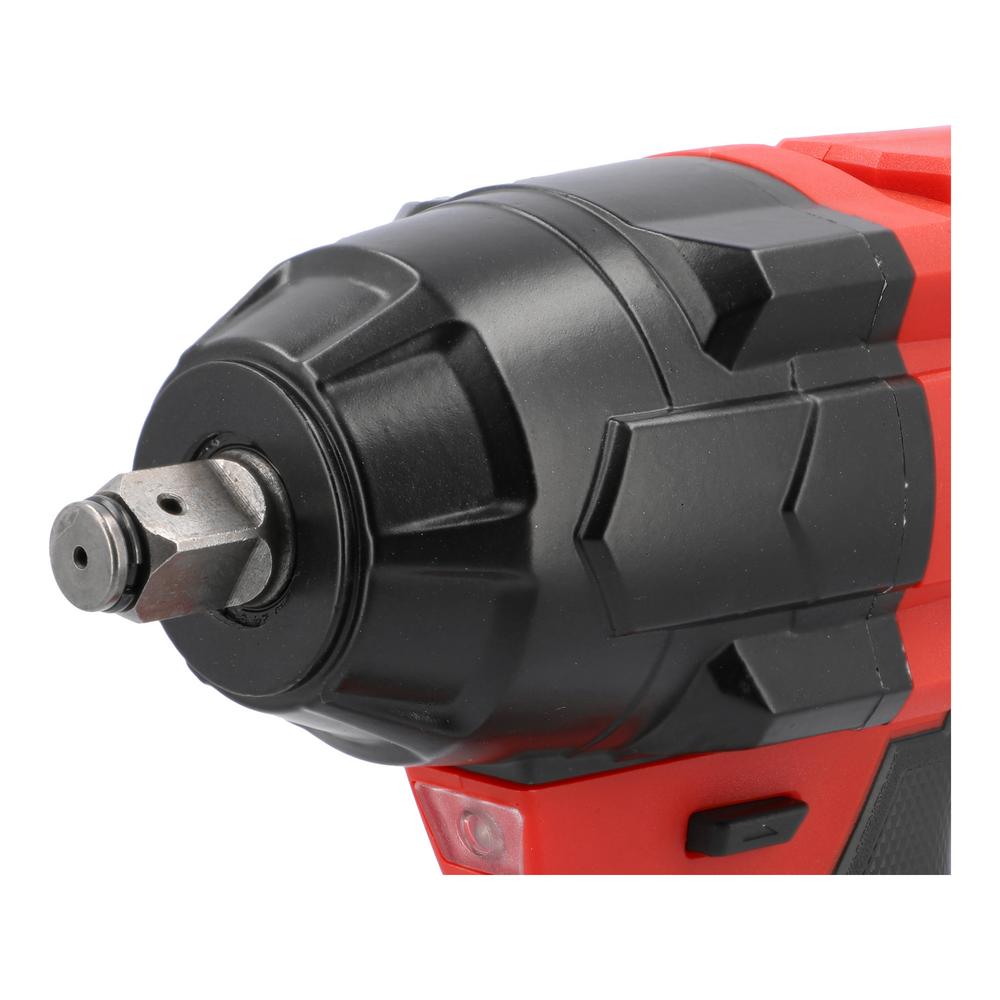

- Vääntiö: 1/2″ (12,7 mm) neliö
- Suurin vääntömomentti: 850 Nm
- Kierrosluku tyhjäkäynnillä: 0–2350 min⁻¹
- Iskutaajuus: 0–2600 min⁻¹
- Moottori: hiiliharjaton
- Iskutoiminto: kyllä
- Säädettävä vääntömomentti: kyllä (3 tasoa ohjauspaneelista)
- Avaustilat: jatkuva / jaksottainen (Reverse self stop)
- Elektroninen nopeudensäätö: kyllä
- Pyörimissuunnan vaihtokytkin: kyllä
- Karajarru: kyllä
- Työvalo: LED
- Akkutyyppi: Li-Ion 18 V (Yato 18V -järjestelmä)
- Akun kapasiteetti: 4000 mAh
- Akkuja mukana: 2
- Laturi mukana: kyllä
- Latausaika: 2 h
- Pikalataus: kyllä
- Varaustason ilmaisin: kyllä
- Laturin syöttö: 200–240 V~, 50/60 Hz, 1,5 A
- Laturin lähtö: 21,5 V DC, 2,2 A
- Eristysluokka: III
- Kotelointiluokka: IPX0
- Äänenpainetaso LpA: 95,0 ± 3,0 dB(A)
- Äänitehotaso LwA: 103,0 ± 3,0 dB(A)
- Tärinä ah: 16,1 ± 1,5 m/s²
- Laitteen massa: 1,9 kg
- Ulkopintojen suurin lämpötila käytössä: 60 °C
- Akun säilytys: 0–30 °C, noin 500 lataus–purkaus-jaksoa
- Vaatimustenmukaisuus: EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2
Yato akkumutteriväännin 850 Nm 4 Ah käyttöohje:
1. Akkujen lataus: Akut toimitetaan lataamattomina. Työnnä akku laturin paikkaan ja kytke laturi pistorasiaan; laturin merkkivalo ilmaisee latauksen ja täyden akun. Lataa kuivassa sisätilassa ja valvotusti.
2. Hylsyn kiinnitys: Irrota akku. Valitse kiinnittimelle oikean kokoinen 1/2″ iskuhylsy ja työnnä se vääntiöön (tai kiinnitä 1/4″ kärkisovitin ja iskukärki).
3. Akun kiinnitys ja suunnan valinta: Valitse pyörimissuunta kytkimestä ja työnnä akku akkupaikkaan, kunnes salpa lukittuu.
4. Tilan valinta: Valitse ohjauspaneelin painikkeella myötäpäivään sopiva nopeus- ja momenttitaso. Vastapäivään voit valita jaksottaisen Reverse self stop -tilan, jossa vääntiö pyörähtää vain hetken jokaisesta painalluksesta.
5. Kiristys: Kierrä pultti tai mutteri käsin vähintään kaksi kierrosta. Pidä vääntimestä kiinni molemmin käsin, aseta hylsy mutterille ja paina kytkintä. Kun iskumekanismi alkaa jyskyttää, vapauta kytkin. Tarkista lopullinen momentti momenttiavaimella.
6. Avaaminen: Valitse vastapäivään pyöriminen. Jos kiinnittimen avausmomentti ylittää vääntimen suurimman momentin, ylikuormituskytkin toimii eikä kiinnitin aukea. Vapauta kytkin ja odota, kunnes moottori pysähtyy.
7. Huolto: Irrota akku ennen huoltoa. Puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), siveltimellä tai kuivalla liinalla ilman kemikaaleja. Säilytä akut 0–30 °C:ssa noin 70 % varauksessa.
Varoitukset:
- Melu: Äänenpainetaso 95 dB(A) – käytä kuulonsuojaimia.
- Henkilönsuojaimet: Käytä suojalaseja ja suojakäsineitä.
- Tärinä: 16,1 m/s² – rajoita yhtäjaksoista käyttöä ja pidä taukoja.
- Akku irti ennen hylsyn vaihtoa: Hylsyn tai sovittimen vaihto ja huolto vain akku irrotettuna.
- Vain iskuhylsyt: Tavalliset hylsyt voivat haljeta 850 Nm:n iskukäytössä.
- Ylikiristys: Jatkuva iskeminen kiristää liitosta yhä enemmän ja voi rikkoa kiinnittimen; tarkista momentti momenttiavaimella.
- Piilossa olevat johdot: Pidä vääntimestä kiinni eristetyistä kahvoista, jos kiinnitin voi osua jännitteiseen johtoon.
- Laturi ja akut: Käytä vain mukana tulevaa laturia ja Yato 18V -akkuja, lataa kuivassa tilassa aikuisen valvonnassa äläkä oikosulje akun napoja.
- Lapset: Säilytä väännin, akut ja laturi lasten ulottumattomissa.
Usein Kysyttyä, UKK:
Mitä Yato akkumutteriväännin 850 Nm 4 Ah -sarjaan kuuluu?
Hiiliharjaton iskumutteriväännin 1/2″ vääntiöllä, 1/2″–1/4″ kärkisovitin, kaksi 18 V 4,0 Ah Li-Ion-akkua ja laturi.
Mikä on Reverse self stop -toiminto?
Vastapäivään valittava jaksottainen avaustila, jossa vääntiö pyörähtää vain hetken kytkimen painalluksesta. Se helpottaa kiinnittimen hallittua avaamista, ettei irronnut mutteri pyöri pois kierteeltä.
Kuinka kauan akun lataus kestää?
Mukana tuleva laturi lataa 4 Ah akun noin kahdessa tunnissa. Kahden akun ansiosta toinen voi latautua, kun toinen on käytössä.
Voiko väännintä käyttää pyöränmutterien kiristämiseen?
Väännintä voi käyttää pyöränmutterien avaamiseen ja esikiristykseen pienimmällä tasolla, mutta lopullinen kiristys tehdään aina momenttiavaimella ajoneuvon valmistajan ilmoittamaan arvoon.
Sopivatko akut muihin Yato 18V -laitteisiin?
Kyllä. Akut ovat Yato 18V -järjestelmän liukuakkuja (YT-828461–YT-828465 -sarja).
Kierrätysohjeet:
Yato akkumutteriväännin 850 Nm 4 Ah -sarjan väännin ja laturi ovat sähkö- ja elektroniikkalaitteita, joita ei saa hävittää sekajätteen mukana; ne toimitetaan sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Li-Ion-akut toimitetaan erikseen akkujen ja paristojen keräykseen; teippaa akkujen kosketinnavat ennen palautusta oikosulun estämiseksi. Pahvipakkaus lajitellaan kartonkikeräykseen ja muoviosat muovinkeräykseen.
