Kuvaus

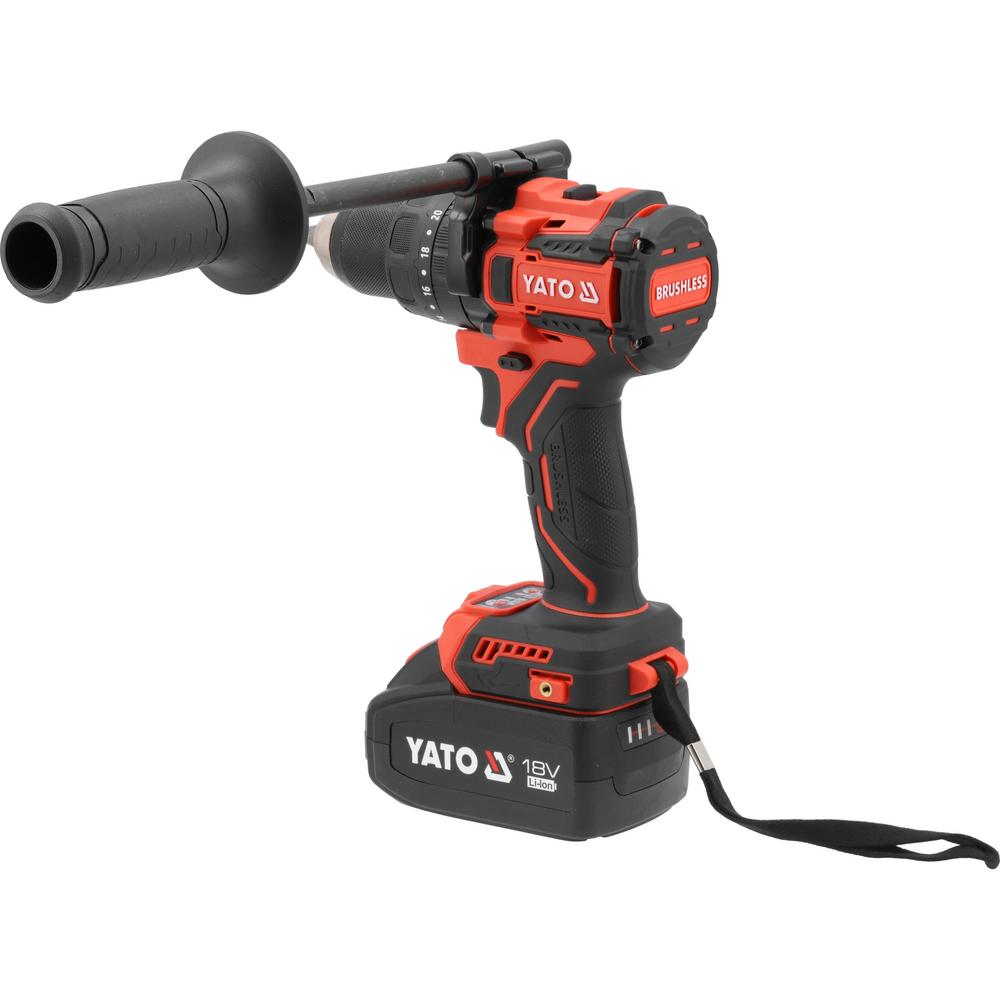

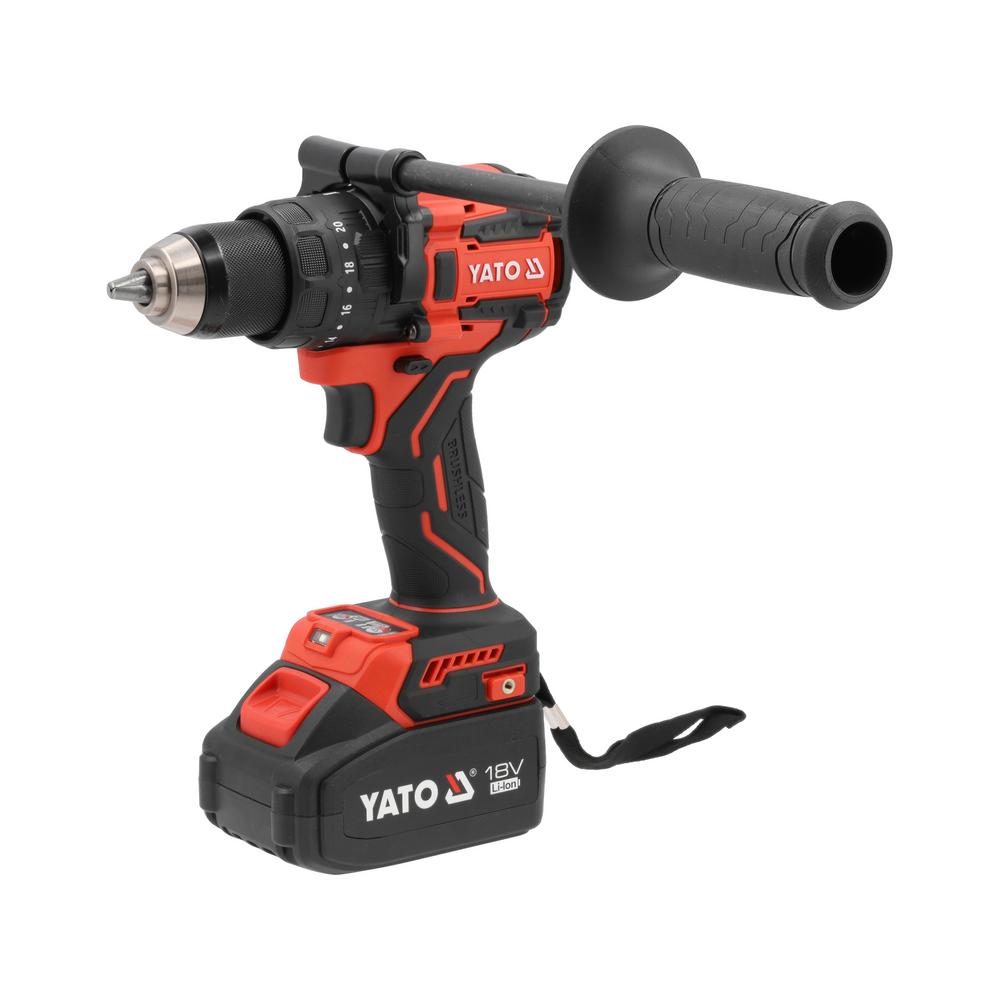

Yato akkuporakone 150 Nm 4 Ah -sarja (YT-827880) sisältää hiiliharjattomalla moottorilla varustetun 18 V iskuporakone-ruuvinvääntimen, 4 Ah Li-Ion-akun, pikalaturin, lisäkahvan ja kantolaukun. Suurin vääntömomentti on 150 Nm, ja kone toimii kolmessa tilassa: ruuvaus, poraus ja iskuporaus. Sama kone on saatavana myös kahdella akulla ja ilman akkua.
Mekaaninen kaksivaihteinen vaihteisto antaa normaalitilassa kierrosnopeudet 0–400 ja 0–1600 min⁻¹. TURBO-tila nostaa ne arvoihin 0–500 ja 0–2000 min⁻¹, ja iskutaajuus on vastaavasti 0–6000 / 0–24 000 min⁻¹ normaalitilassa ja 0–7500 / 0–30 000 min⁻¹ TURBO-tilassa. Ensimmäisellä vaihteella vääntömomentti on 150 Nm ja toisella 75 Nm.
Itsekeskittävä 13 mm poraistukka kiinnittää sekä poranterät että ruuvauskärjet. Suurin poraushalkaisija on 25 mm puuhun ja 13 mm teräkseen; betoniin ja kovaan tiileen porataan iskuporaustilassa iskuporanterällä. Ruuvaustilassa säädettävä kytkin rajoittaa vääntömomenttia, poraus- ja iskuporaustilassa kone käyttää koko momenttinsa.
Ohjauspaneelista valitaan laattatila, kiertymisenesto ja kolmiportainen LED-työvalo viiveellä sammuvana. Laturi (200–240 V~, lähtö 21,5 V DC / 2,2 A) lataa 4 Ah akun noin 2 tunnissa, ja akun varaustilan ilmaisin näyttää jäljellä olevan varauksen. Koneen paino on 1,9 kg, ja suuren vääntömomentin vuoksi sitä käytetään aina lisäkahvan kanssa.
Käyttötarkoitus ja soveltuvuus:
Iskuporakone-ruuvinväännin on tarkoitettu reikien poraamiseen puuhun, metalliin, laattoihin ja kiviaineksiin sekä ruuvien ja pulttien kiinnittämiseen ja irrottamiseen. Iskuporausta käytetään vain kiviaineksiin, ei puuhun eikä metalliin.
- Kiinnitykset betoniin ja tiileen: Tulppa- ja ankkurireiät iskuporaustilassa iskuporanterällä; TURBO-tila nostaa iskutaajuuden 30 000 min⁻¹:iin.
- Puurakentaminen: Reiät puuhun enintään 25 mm terällä ja pitkien ruuvien kiinnitys ensimmäisellä vaihteella 150 Nm:n momentilla.
- Metallityöt: Reiät teräkseen enintään 13 mm terällä pienellä nopeudella, tarvittaessa esireiän ja jäähdytysnesteen kanssa.
- Laatoitus ja sisustustyöt: Laattatila vähentää terän luistamista lasitetulla pinnalla porauksen alussa.
- Asennus ja korjaus: Kalusteiden, kiskojen ja kannakkeiden asennus sekä ruuvien irrottaminen vasemmalle pyörityksellä.
Sarjan akku käy muihin Yato 18 V -työkaluihin, kuten Yato Akkumutteriväännin 18V 850Nm runko ja Yato Akkuiskuporakone 18V 120Nm hiiliharjaton moottori runko. Lisäakuksi sopii Yato 18V Li-Ion akku.

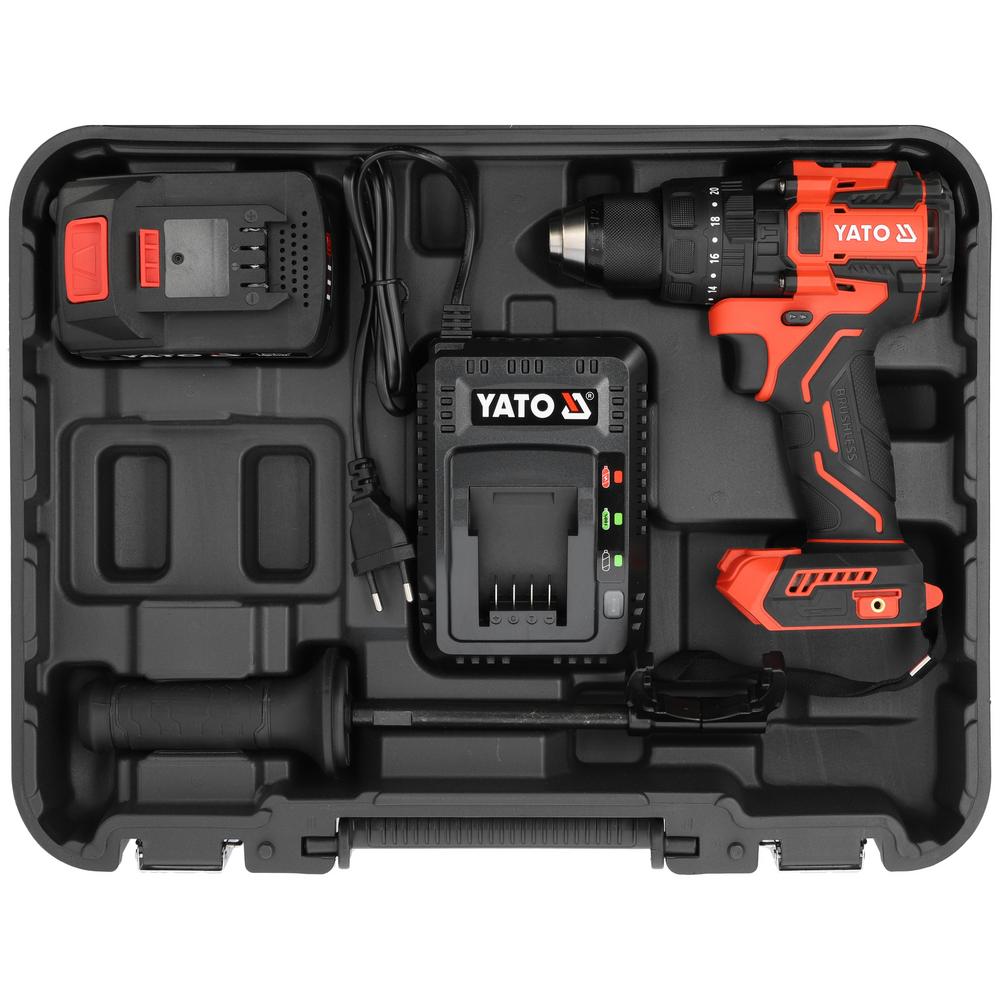

Pakkauksen sisältö:
- Yato iskuporakone-ruuvinväännin 18 V, hiiliharjaton
- Li-Ion-akku 18 V 4 Ah
- Laturi
- Lisäkahva

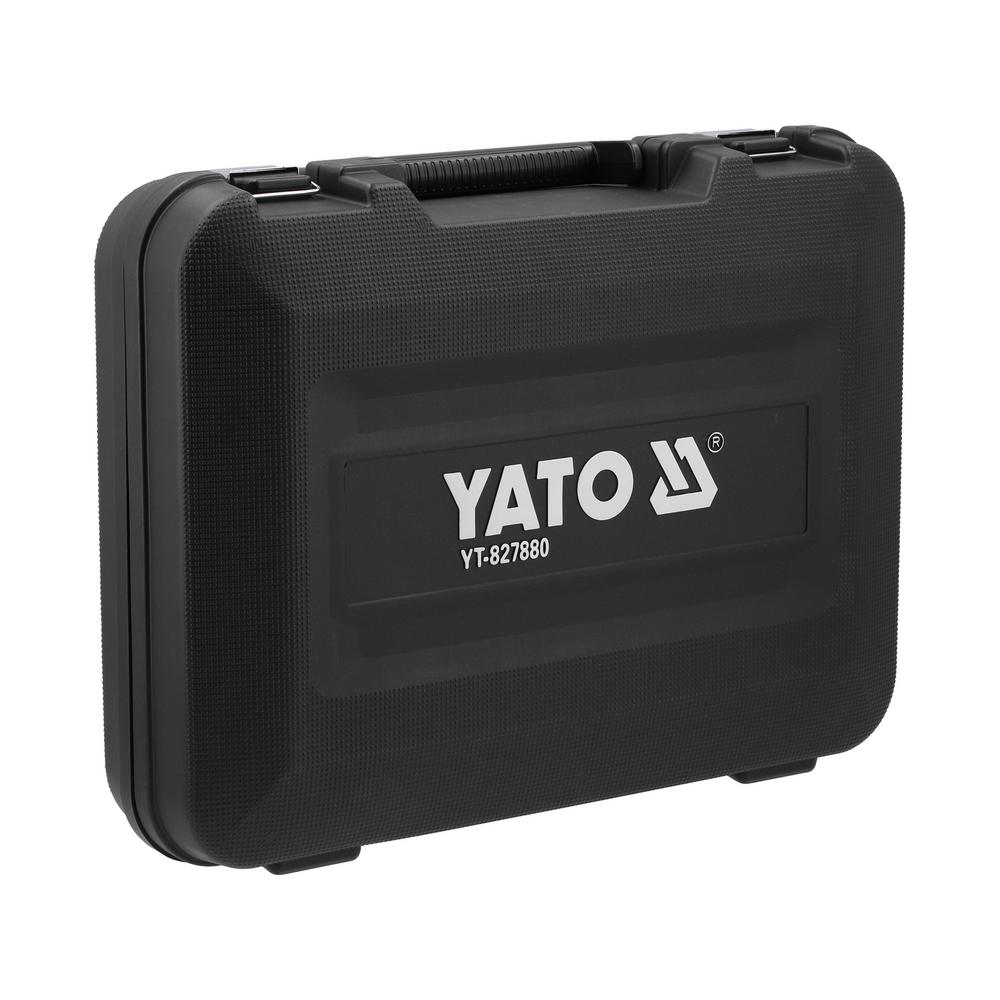

- Kantolaukku
- Käyttöohje
Ominaisuudet:
- Hiiliharjaton moottori: Ei hiiliharjojen kulumista; parempi hyötysuhde.
- 150 Nm vääntömomentti: 150 Nm ensimmäisellä ja 75 Nm toisella vaihteella.
- Kaksi mekaanista vaihdetta: 0–400 / 0–1600 min⁻¹ normaalitilassa; vaihde vaihdetaan istukan pysähdyttyä.
- TURBO-tila: Moottorin täysi nopeus, 0–500 / 0–2000 min⁻¹ ja iskutaajuus enintään 30 000 min⁻¹.
- Kolme toimintatilaa: Ruuvaus säädettävällä momentilla, poraus ilman iskua ja iskuporaus.
- Laattatila: Helpottaa porauksen aloittamista sileille pinnoille ja vähentää terän luistamista.
- Kiertymisenesto: Rajoittaa koneen äkillistä kiertymistä, jos terä juuttuu; merkkivalo ilmaisee toiminnon.
- LED-työvalo: Himmeä, kirkas tai pois; valon viivästetty sammutus kytketään ohjauspaneelista.

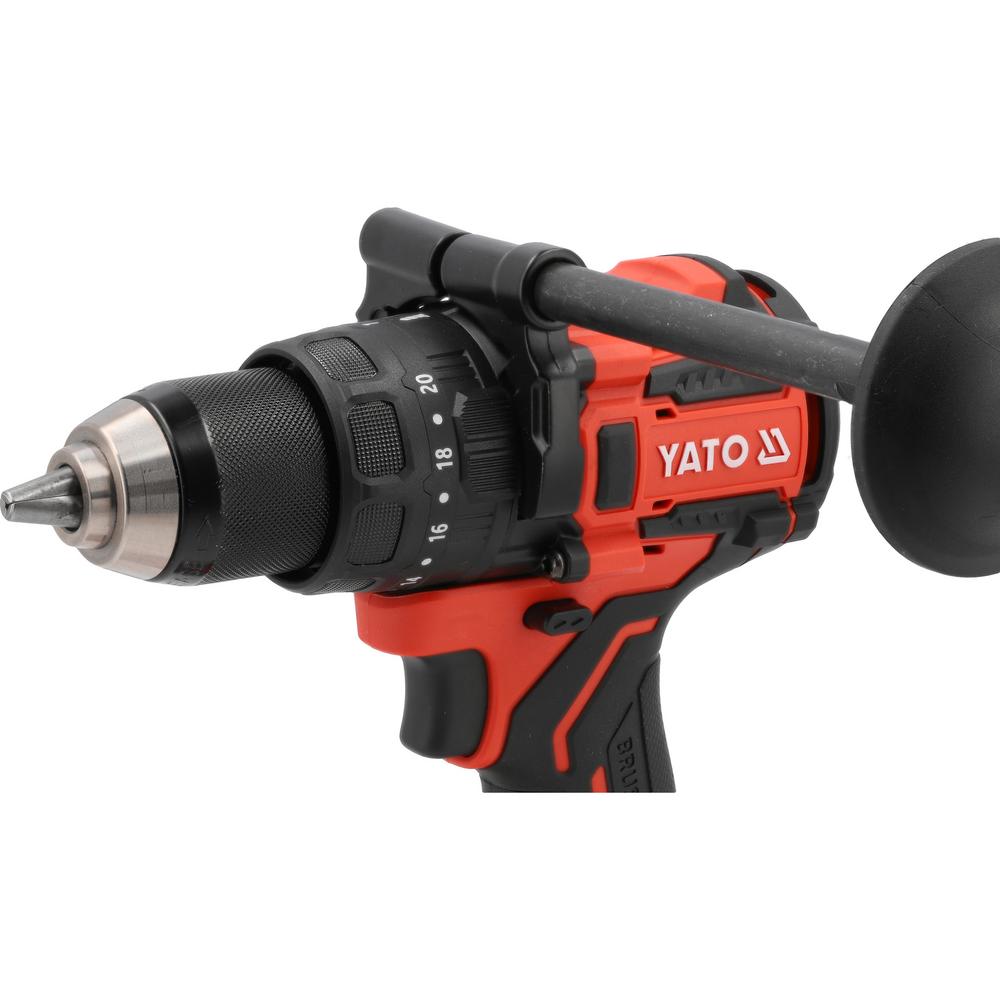

- Itsekeskittävä 13 mm istukka: Poranterille ja ruuvauskärjille, kiristys käsin.

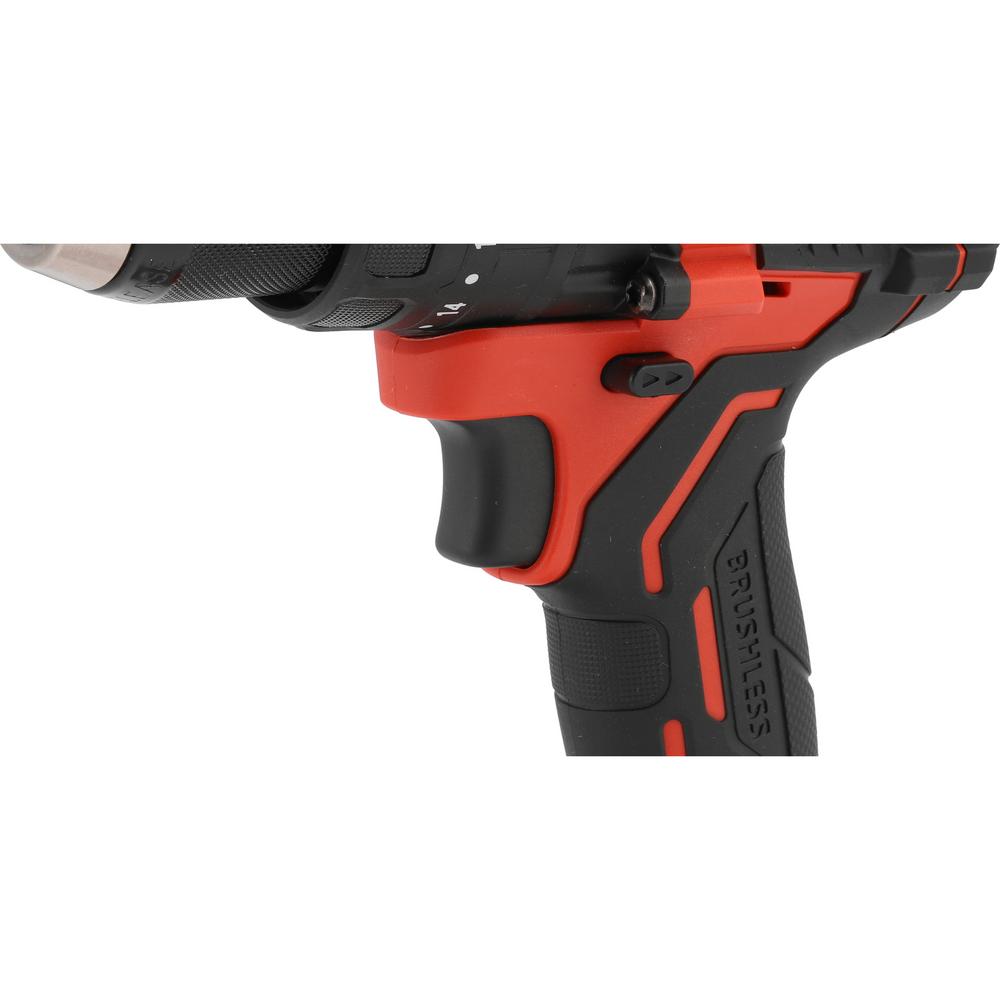

- Elektroninen nopeudensäätö ja karajarru: Nopeus säätyy liipaisimen painalluksella; istukka pysähtyy liipaisimen vapautuessa.
- 4 Ah akku ja pikalaturi: Latausaika noin 2 h; akussa varaustilan ilmaisin.
- Yato 18 V -järjestelmä: Yhteensopiva akkujen YT-828461…YT-828465 kanssa.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Suurin vääntömomentti: 150 Nm (1. vaihde), 75 Nm (2. vaihde).
- Kierrosluku, normaalitila: 0–400 / 0–1600 min⁻¹.
- Kierrosluku, TURBO-tila: 0–500 / 0–2000 min⁻¹.
- Iskutaajuus, normaalitila: 0–6000 / 0–24 000 min⁻¹.
- Iskutaajuus, TURBO-tila: 0–7500 / 0–30 000 min⁻¹.
- Toiminnot: ruuvaus, poraus, iskuporaus.
- Moottori: hiiliharjaton.
- Isku: kyllä.
- Suurin poraushalkaisija puuhun: 25 mm.
- Suurin poraushalkaisija teräkseen: 13 mm.
- Istukan koko: 13 mm.
- Istukan tyyppi: itsekeskittävä.
- Nopeudensäätö: kyllä.
- Elektroninen kierrosnopeuden säätö: kyllä.
- Karajarru: kyllä.
- Pyörimissuunnan vaihtokytkin: kyllä.
- Toimintatilan valitsin: kyllä.
- Työvalo: kyllä (LED, 3 tilaa).
- Akkutyyppi: Li-Ion, 18 V.
- Akun kapasiteetti: 4000 mAh (4 Ah).
- Akkuja sarjassa: 1.
- Laturi sarjassa: kyllä.
- Latausaika: 2 h.
- Pikalataus: kyllä.
- Akun varaustilan ilmaisin: kyllä.
- Laturi: 200–240 V~, 50/60 Hz, nimellisvirta 2 A, suojausluokka II; lähtö 21,5 V DC, 2,2 A.
- Sähköinen eristysluokka (kone): III.
- Äänenpainetaso LpA: 80,8 ± 5,0 dB(A).
- Äänitehotaso LwA: 88,8 ± 5,0 dB(A).
- Tärinä ah (iskuporaus / poraus ilman iskua): 11,127 ± 1,5 / 1,187 ± 1,5 m/s².
- Työkalun paino: 1,9 kg.
- Ulkopintojen suurin sallittu lämpötila: 60 °C.
- Standardit: EN 62841-1, EN 62841-2-1, EN IEC 55014-1, EN IEC 55014-2.
Yato akkuporakone 150 Nm 4 Ah käyttöohje:
Lataus: Akku toimitetaan lataamattomana. Aseta akku laturiin ja kytke laturi pistorasiaan; merkkivalo ilmaisee latauksen tilan. Irrota akku painamalla salpaa ja liu’uttamalla se ulos. Lataa vain suljetussa, kuivassa tilassa valvonnan alaisena.

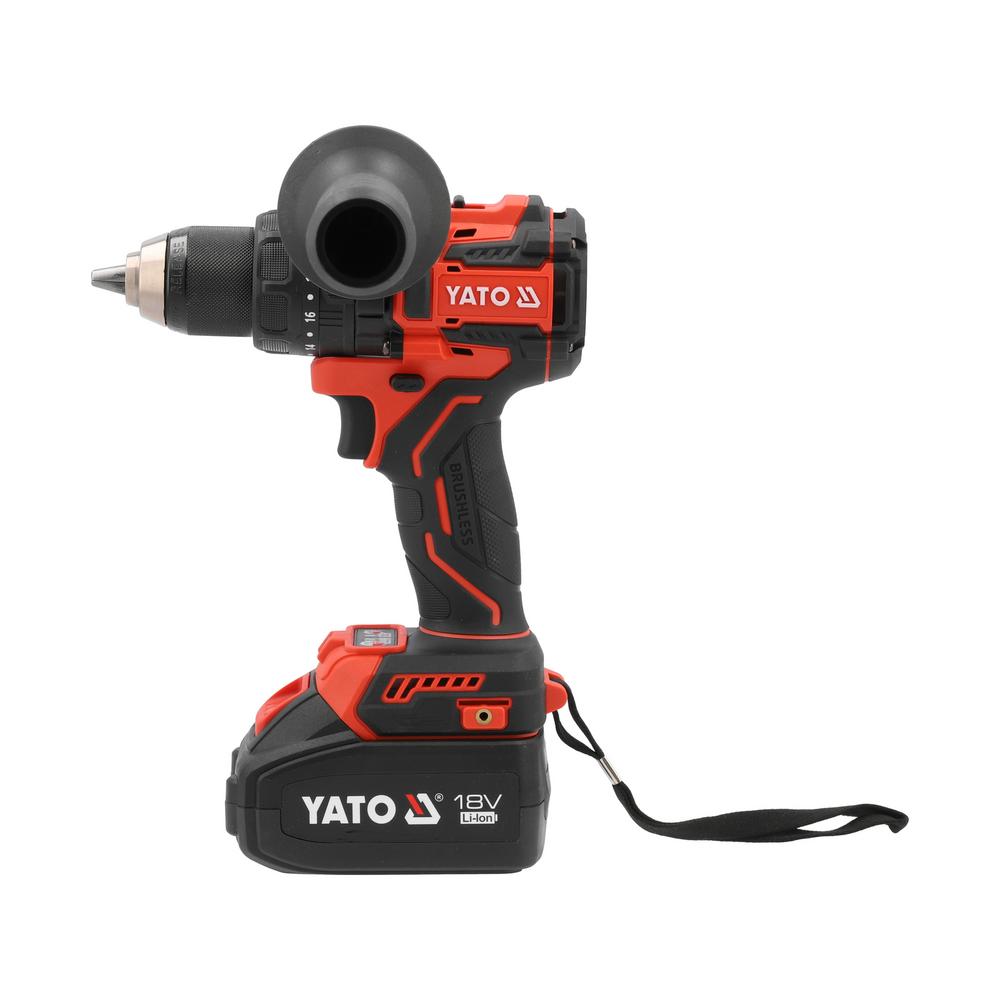

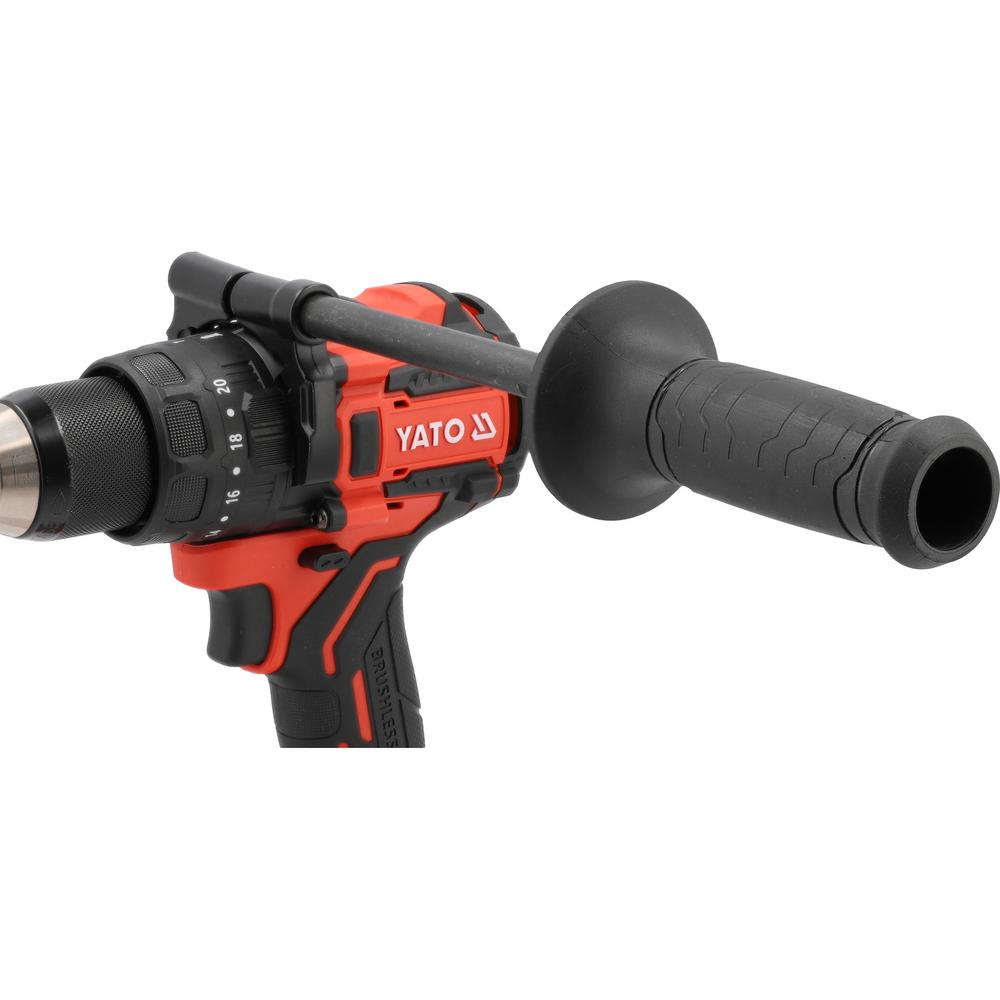

Akku ja lisäkahva: Työnnä akku akkupaikkaan, kunnes salvat lukittuvat. Kierrä lisäkahvan kierteinen pää rungon reikään ja kiristä kahva pohjaan.

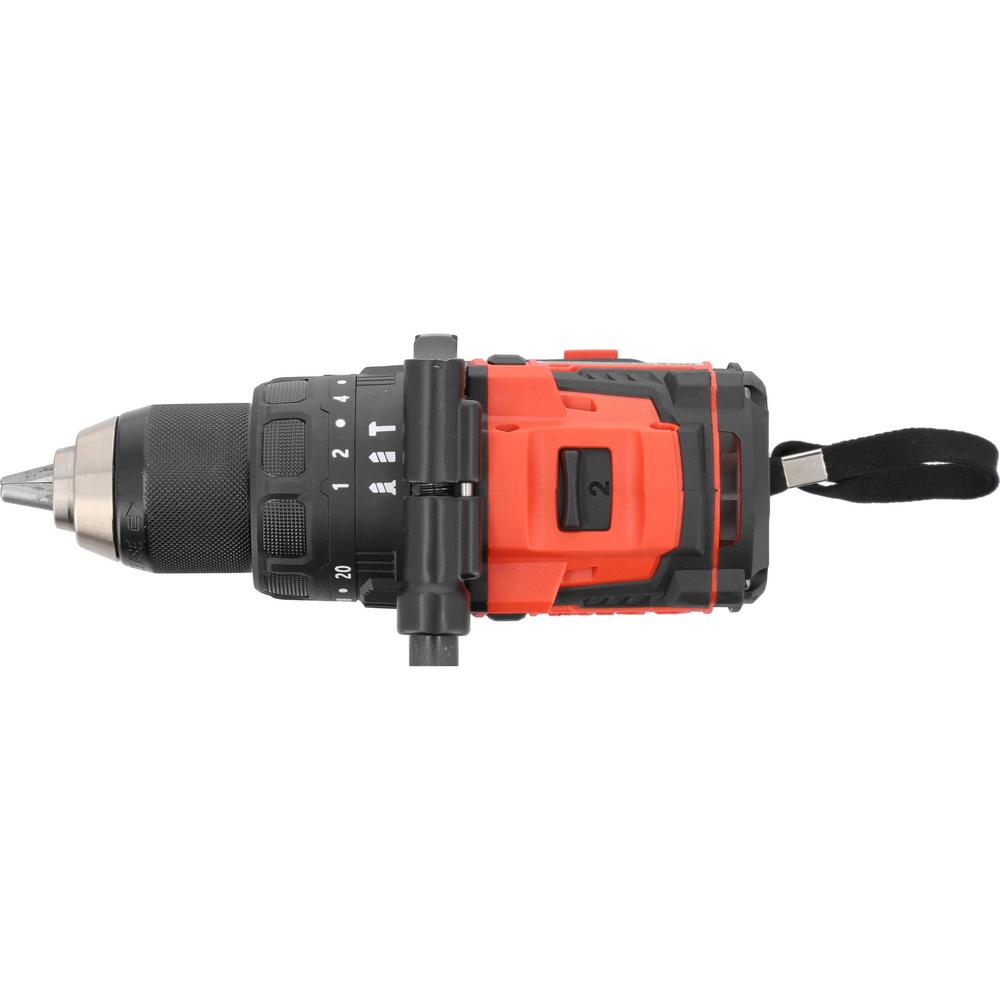

Tilan, vaihteen ja momentin valinta: Aseta toimintatilan valitsin ruuvin, poranterän tai vasaran symboliin. Ensimmäinen vaihde on ruuvaukseen, toinen poraukseen. Ruuvauksessa aloita pienestä momenttiasetuksesta ja suurenna, kunnes kiristys on oikea; numeroasetuksia ei käytetä poraukseen.

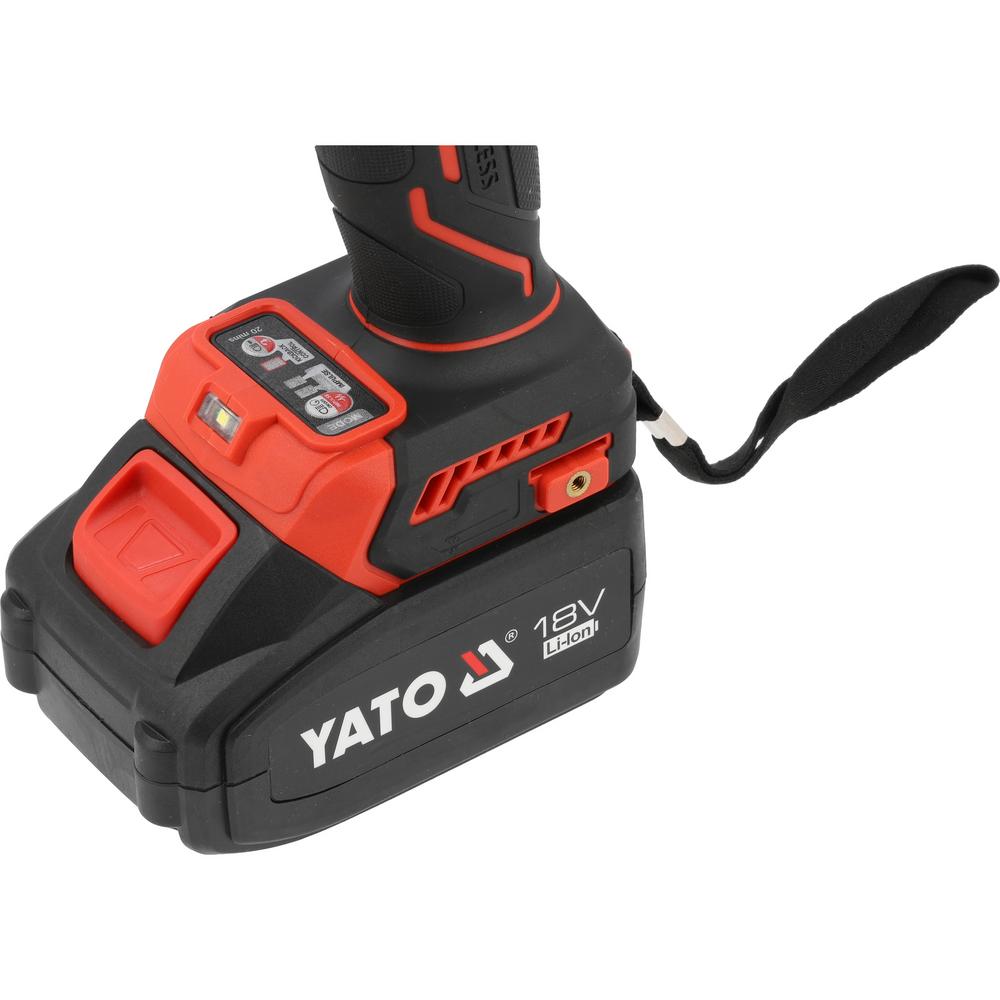

Ohjauspaneeli: Painike (a) vaihtaa TURBO- ja laattatilan välillä, ja pitkä painallus vaihtaa työvalon tilaa. Painike (b) kytkee kiertymisenestotoiminnon; työvalon palaessa noin sekunnin painallus kytkee valon viivästetyn sammutuksen.
Poraus: Kiinnitä työkappale ja merkitse porauskohta. Puuhun ja metalliin poraa ilman iskua, kiviainekseen iskuporauksella. Suurille rei’ille poraa ensin esireikä, pidä kone molemmin käsin terän suuntaisesti ja vedä terä välillä ulos pölyn poistamiseksi. Vaihda pyörimissuuntaa ja vaihdetta vain koneen ollessa pysähdyksissä.
Huolto ja säilytys: Irrota akku ja puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla. Säilytä akku 0–30 °C:ssa noin 70 % varauksessa ja lataa se pitkässä säilytyksessä noin kerran vuodessa.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä, erityisesti iskuporauksessa.
- Käytä aina oikein kiinnitettyä lisäkahvaa: 150 Nm:n vääntömomentti voi kiertää konetta äkillisesti, jos terä juuttuu.
- Irrota akku ennen terän vaihtoa, säätöjä ja huoltoa.
- Pidä koneesta kiinni eristetyistä tartuntapinnoista, jos terä voi osua piilossa oleviin sähköjohtoihin.
- Aloita poraus pienellä nopeudella terän kärki kappaletta vasten; älä ylitä terän suurinta sallittua nopeutta.
- Älä käytä konetta lisälaitteiden käyttövoimana.
- Ulkopintojen lämpötila ei saa ylittää 60 °C. Pidä taukoja tärinäaltistuksen vuoksi.
- Lataa akku vain Yato-laturilla. Älä oikosulje akun napoja äläkä altista akkua yli 130 °C:n lämpötilalle.
- Ei lasten käyttöön. Älä altista konetta, akkuja tai laturia sateelle tai kosteudelle.
Usein Kysyttyä, UKK:
Mitä Yato akkuporakone 150 Nm 4 Ah -sarjaan kuuluu? Iskuporakone-ruuvinväännin, 18 V 4 Ah Li-Ion-akku, laturi, lisäkahva ja kantolaukku.
Kuinka kauan akun lataus kestää? 4 Ah akun lataus kestää noin 2 tuntia mukana tulevalla laturilla.
Mitä TURBO-tila tekee? Se ottaa käyttöön moottorin täyden nopeuden: kierrosluku nousee 0–500 / 0–2000 min⁻¹:iin ja iskutaajuus 30 000 min⁻¹:iin, mikä nopeuttaa porausta betoniin.
Käyvätkö akut muihin Yato 18 V -työkaluihin? Kyllä, Yato 18 V -järjestelmän akut YT-828461…YT-828465 ovat keskenään yhteensopivia.
Miksi lisäkahva on pakollinen? Suuri vääntömomentti voi kiertää konetta terän juuttuessa; lisäkahva ja kiertymisenesto pienentävät hallinnan menettämisen vaaraa.
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen, muovinen kantolaukku muovinkeräykseen tai paikallisen ohjeen mukaan. Yato akkuporakone 150 Nm 4 Ah -sarjan kone ja laturi ovat sähkölaitteita: käytöstä poistetut laitteet toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen. Li-Ion-akku palautetaan akkukeräykseen tai myyjälle; teippaa koskettimet ennen kuljetusta.
