Kuvaus

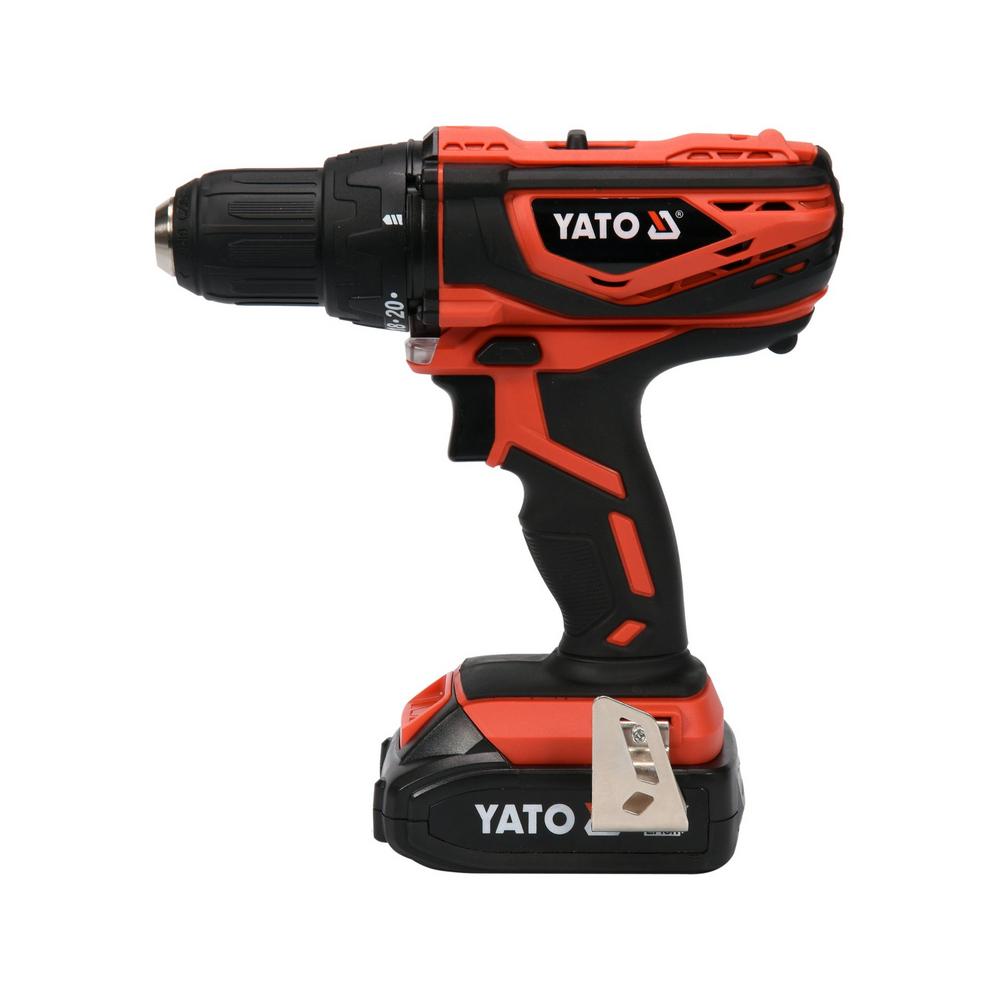

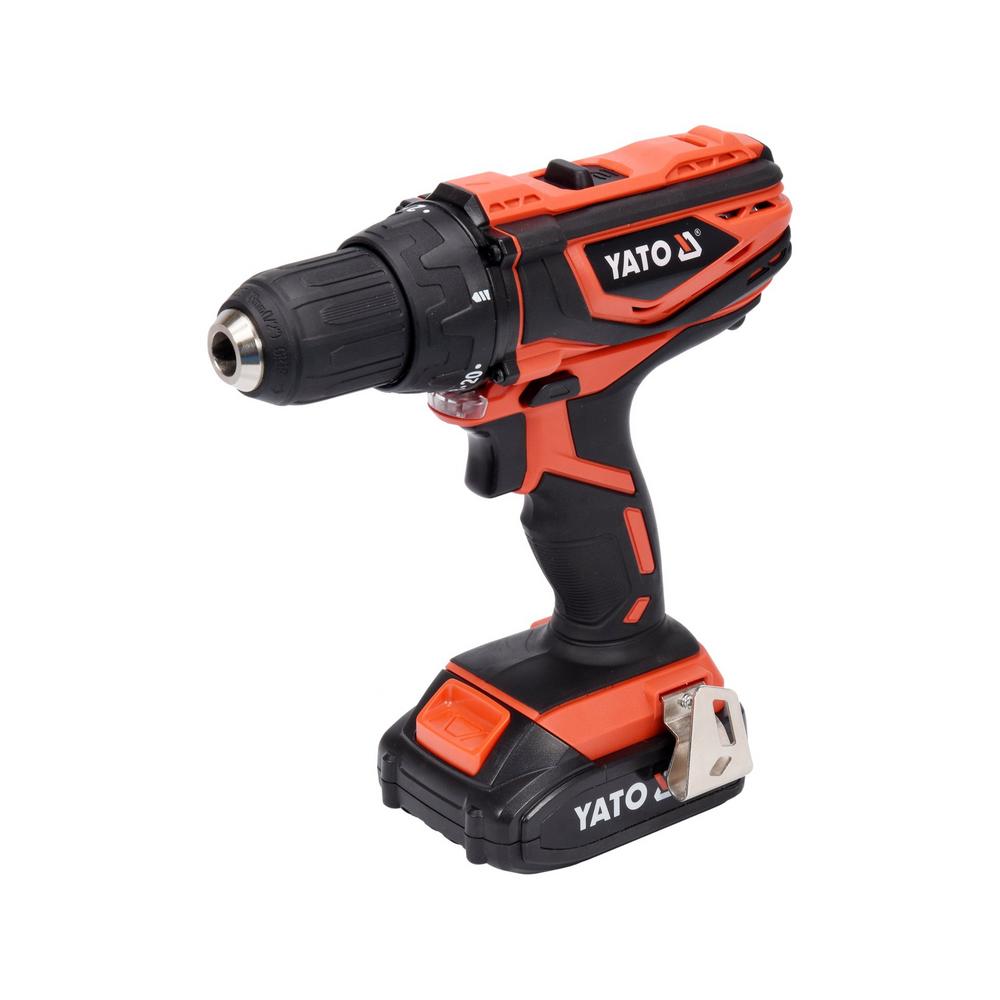

Yato akkuporakone 40 Nm 2 Ah -sarja sisältää 18 voltin akkuporakone-ruuvinvääntimen, 2,0 Ah Li-Ion-akun ja pikalaturin. Porakoneen suurin vääntömomentti on 40 Nm, ja kaksivaihteinen mekaaninen vaihteisto antaa kierrosluvut 0–440 min⁻¹ ja 0–1650 min⁻¹. Itsekeskittävä pikaistukka kiinnittää poranterät ja kärjenpitimet halkaisijaltaan 1,5–13 mm.
Poraustoiminto on mitoitettu enintään 25 mm reikiin puussa ja 10 mm reikiin teräksessä. Laitteessa ei ole iskutoimintoa, joten se on tarkoitettu puun, puupohjaisten levyjen, muovin ja metallien poraamiseen sekä ruuvien kiinnittämiseen ja irrottamiseen. Poraistukan takana oleva vääntömomentin säätörengas ja ylikuormituskytkin rajoittavat ruuvauksen momenttia, ja porausasennossa koko momentti välittyy terälle.

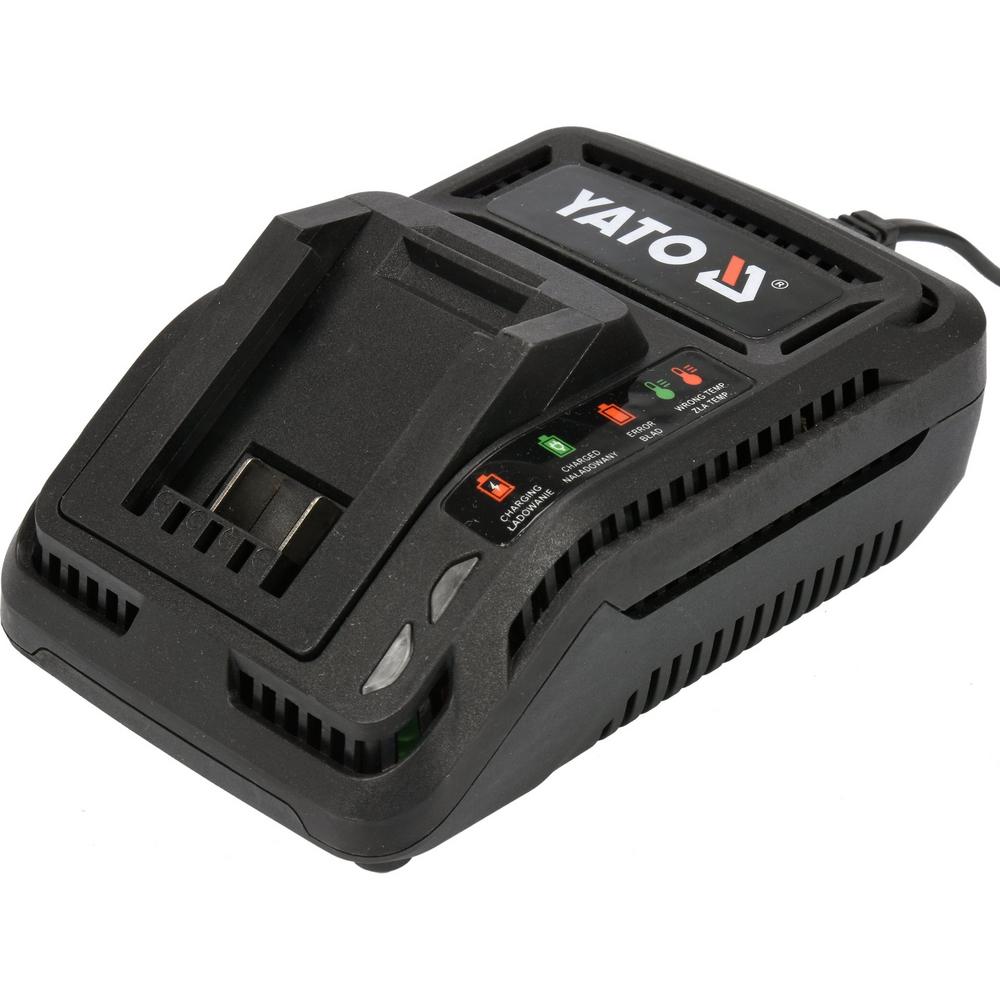

Mukana tuleva laturi lataa 2 Ah akun noin 1 tunnissa; laturin nimellisteho on 60 W ja latausvirta 2,4 A. Akussa on painikkeella toimiva varaustilan ilmaisin, ja akkukennot on suojattu ylikuumenemiselta. Sama liukuakku sopii Yato 18V -järjestelmän muihin laitteisiin, ja järjestelmään on saatavilla myös 3, 4 ja 6 Ah akkuja.
Käynnistyskytkimessä on portaaton elektroninen nopeudensäätö, ja karajarru pysäyttää istukan nopeasti. LED-työvalo valaisee porauskohdan. Vaihteiston kotelo on metallia ja hammaspyörien kovuus 53–56 HRC; runko on kumitettua, lasikuidulla vahvistettua polyamidia. Laitteen massa ilman akkua on 1,2 kg, eristysluokka III ja kotelointiluokka IP20.
Käyttötarkoitus ja soveltuvuus:
Yato akkuporakone 40 Nm 2 Ah on käyttövalmis sarja kevyisiin ja keskiraskaisiin poraus- ja ruuvaustöihin, joissa ei tarvita iskutoimintoa. Sarjan akku ja laturi käyvät myös Yato 18V -järjestelmän runkomalleihin, kuten Yato Akkuiskuporakone 18V 75Nm hiiliharjaton moottori runko ja Yato Akkuporakone 18V 45Nm hiiliharjaton moottori runko. Vastaava sarja hiiliharjattomalla moottorilla on Yato Akkuporakone 18V 45Nm + 18V 2 AH akku ja laturi sarja.
- Kalusteiden ja kiintokalusteiden asennus: Ruuvien kiinnitys säädettävällä momentilla hitaalla vaihteella (0–440 min⁻¹), jolloin ylikuormituskytkin estää ruuvin kannan uppoamisen liian syvälle ja kierteen rikkoutumisen.
- Poraus puuhun ja levyihin: Reiät enintään 25 mm halkaisijaan nopealla vaihteella (0–1650 min⁻¹) esimerkiksi rimoihin, vaneriin ja lastulevyyn; läpireikiä porattaessa alle asetetaan puualusta.
- Poraus metalleihin: Reiät enintään 10 mm teräkseen sekä alumiiniin, messinkiin ja kupariin; suuremmat reiät porataan ohjausreiän kautta ja teräs jäähdytetään koneöljyllä.
- Huolto- ja korjaustyöt: Ruuvien irrotus vastapäivään pienimmällä kierrosluvulla sekä ruuvauskärkien käyttö kärjenpitimellä tai suoraan istukassa.
Pakkauksen sisältö:
- Akkuporakone-ruuvinväännin 18 V (metallinen vyökoukku kiinnitettynä)
- Li-Ion-akku 18 V 2,0 Ah
- Pikalaturi 18 V
Ominaisuudet:
- Kaksivaihteinen vaihteisto: Mekaaninen vaihteenvalinta; hidas vaihde ruuvaukseen, nopea vaihde poraamiseen.
- Vääntömomentin säätö: Poraistukan takana oleva säätörengas ja ylikuormituskytkin; erillinen porausasento, jossa kytkin ei rajoita momenttia.
- Portaaton nopeudensäätö: Kierrosluku säätyy käynnistyskytkimen painalluksen mukaan (potentiometri).
- Karajarru ja pikapysäytys: Istukka pysähtyy nopeasti, mikä helpottaa terän vaihtoa.
- Itsekeskittävä pikaistukka: Terät 1,5–13 mm kiristetään käsin ilman istukka-avainta.
- Pyörimissuunnan vaihtokytkin: R/L-valinta poraamiseen ja ruuvien irrotukseen.
- LED-työvalo: Valaisee porauskohdan.
- Pikalataus: 2 Ah akku latautuu noin tunnissa; laturin merkkivalot ilmaisevat latauksen ja täyden akun.
- Varaustilan ilmaisin: Akun painikkeella toimiva nelivaiheinen ilmaisin.
- Metallinen vaihteistokotelo: Hammaspyörien kovuus 53–56 HRC.
- Kestävä runko: Kumitettu, lasikuidulla vahvistettu polyamidi ja muotoiltu kahva.
- Yato 18V -akkujärjestelmä: Sama liukuakku sopii sarjan muihin laitteisiin; akkukennot on suojattu ylikuumenemiselta.
Tekniset Ominaisuudet:
- Jännite: 18 V DC
- Suurin vääntömomentti: 40 Nm
- Kierrosluku tyhjäkäynnillä: 0–440 / 0–1650 min⁻¹ (2 vaihdetta)
- Toiminnot: poraus, ruuvaus
- Iskutoiminto: ei
- Suurin porausreikä puuhun: 25 mm
- Suurin porausreikä teräkseen: 10 mm
- Istukka: itsekeskittävä pikaistukka 1,5–13 mm
- Elektroninen nopeudensäätö: kyllä
- Karajarru: kyllä
- Pyörimissuunnan vaihtokytkin: kyllä
- Toimintatilan valitsin: kyllä (vääntömomentti / poraus)
- Työvalo: LED
- Akkutyyppi: Li-Ion 18 V (Yato 18V -järjestelmä)
- Akun kapasiteetti: 2000 mAh
- Akkuja mukana: 1
- Laturi mukana: kyllä
- Latausaika: 1 h
- Pikalataus: kyllä
- Varaustason ilmaisin: kyllä
- Laturin syöttöjännite: 220–240 V~, 50/60 Hz
- Laturin nimellisteho: 60 W
- Laturin lähtö: 21 V DC, 2,4 A
- Eristysluokka: III
- Kotelointiluokka: IP20
- Äänenpainetaso LpA: 71,0 ± 3,0 dB(A)
- Äänitehotaso LwA: 82,0 ± 3,0 dB(A)
- Tärinä ah: 3,0 ± 1,5 m/s²
- Laitteen massa ilman akkua: 1,2 kg
- Ulkopintojen suurin lämpötila käytössä: 60 °C
- Akun säilytyslämpötila: 0–30 °C
Yato akkuporakone 40 Nm 2 Ah käyttöohje:
1. Akun lataus: Akku toimitetaan lataamattomana. Irrota akku porakoneesta, työnnä se laturin paikkaan ja kytke laturi pistorasiaan. Punainen merkkivalo palaa latauksen ajan; kun lataus on valmis, punainen sammuu ja vihreä syttyy. Irrota laturi pistorasiasta ja akku laturista painamalla salvan painiketta.
2. Akun kiinnitys: Työnnä akku kahvan alaosan kiskoon, kunnes salpa lukittuu. Varmista ennen akun kiinnittämistä, että käynnistyskytkin ei ole painettuna.
3. Terän kiinnitys: Irrota akku, aseta poranterä tai kärjenpidin pikaistukkaan ja kiristä istukka käsin niin, että terä on tukevasti kiinni.
4. Vaihde ja momentti: Valitse hidas vaihde ruuvaukseen ja nopea vaihde poraamiseen. Aseta säätörengas ruuvatessa pienimpään sopivaan numeroon ja kokeile momentti jätemateriaaliin; poratessa rengas asetetaan porauksen symbolin kohdalle. Numeroasentoja ei käytetä poraamiseen.
5. Pyörimissuunta: Valitse R (myötäpäivään) poraamiseen ja ruuvien kiinnittämiseen tai L (vastapäivään) ruuvien irrottamiseen. Suuntaa vaihdetaan vain laitteen ollessa pysähtyneenä.
6. Työskentely: Kiinnitä työkappale puristimilla tai ruuvipenkkiin, merkitse porauskohta pistepuikolla ja aloita pienellä kierrosluvulla. Pidä laitteesta kiinni molemmin käsin ja paina vain terän suuntaisesti. Pidä työn aikana taukoja; ulkopintojen lämpötila ei saa nousta yli 60 °C.
7. Huolto ja säilytys: Irrota akku ennen huoltoa. Puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman liuottimia. Säilytä akkua 0–30 °C:ssa noin 70 % varauksessa ja lataa se pitkäaikaisessa säilytyksessä vähintään kerran vuodessa. Akku kestää noin 500 lataus–purkaus-jaksoa.
Varoitukset:
- Henkilönsuojaimet: Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä.
- Akku irti ennen säätöjä: Irrota akku ennen terän vaihtoa, säätöjä, huoltoa ja säilytykseen siirtämistä.
- Piilossa olevat johdot: Pidä laitteesta kiinni eristetyistä tartuntapinnoista, jos terä voi osua piilossa oleviin sähköjohtoihin.
- Vastamomentti: Tue laite hyvin; terän juuttuminen voi kiertää laitetta kädessä.
- Pitkät poranterät: Älä ylitä terän suurinta sallittua kierroslukua ja aloita poraus aina pienellä kierrosluvulla terä työkappaletta vasten.
- Laturi: Käytä vain mukana tulevaa laturia, lataa kuivassa sisätilassa aikuisen valvonnassa äläkä käytä vaurioitunutta laturia. Jos laturista tulee savua tai outoa hajua, irrota pistotulppa heti.
- Li-Ion-akku: Älä oikosulje akun napoja äläkä käytä vaurioitunutta akkua. Elektrolyytin joutuessa silmiin huuhtele runsaalla vedellä ja hakeudu lääkäriin.
- Ei kosteaan ympäristöön: Kotelointiluokka IP20 – laitetta ei saa altistaa sateelle tai kosteudelle eikä käyttää räjähdysvaarallisissa tiloissa.
- Lapset: Säilytä laite, akku ja laturi lasten ulottumattomissa.
Usein Kysyttyä, UKK:
Mitä Yato akkuporakone 40 Nm 2 Ah -sarjaan kuuluu?
Porakone-ruuvinväännin, yksi 18 V 2,0 Ah Li-Ion-akku ja 18 V pikalaturi.
Kuinka kauan akun lataus kestää?
Mukana tuleva laturi lataa 2 Ah akun noin tunnissa. Akku toimitetaan lataamattomana, joten se ladataan ennen ensimmäistä käyttöä.
Sopiiko sarjan akku muihin Yato 18V -työkaluihin?
Kyllä. Akku on Yato 18V -järjestelmän liukuakku, joka sopii saman järjestelmän runkomalleihin.
Voiko porakoneella porata betoniin?
Ei. Laitteessa ei ole iskutoimintoa, joten se on tarkoitettu puun, levyjen, muovin ja metallien poraamiseen sekä ruuvaukseen.
Kumpaa vaihdetta käytetään ruuvaukseen?
Hidasta vaihdetta (0–440 min⁻¹) ja säätörenkaan numeroasentoa. Nopea vaihde (0–1650 min⁻¹) ja porausasento on tarkoitettu poraamiseen.
Kierrätysohjeet:
Yato akkuporakone 40 Nm 2 Ah -sarjan porakone ja laturi ovat sähkö- ja elektroniikkalaitteita, joita ei saa hävittää sekajätteen mukana; ne toimitetaan sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Li-Ion-akku toimitetaan erikseen akkujen ja paristojen keräykseen; teippaa akun kosketinnavat ennen palautusta oikosulun estämiseksi. Pahvipakkaus lajitellaan kartonkikeräykseen ja muoviosat muovinkeräykseen.
