Kuvaus

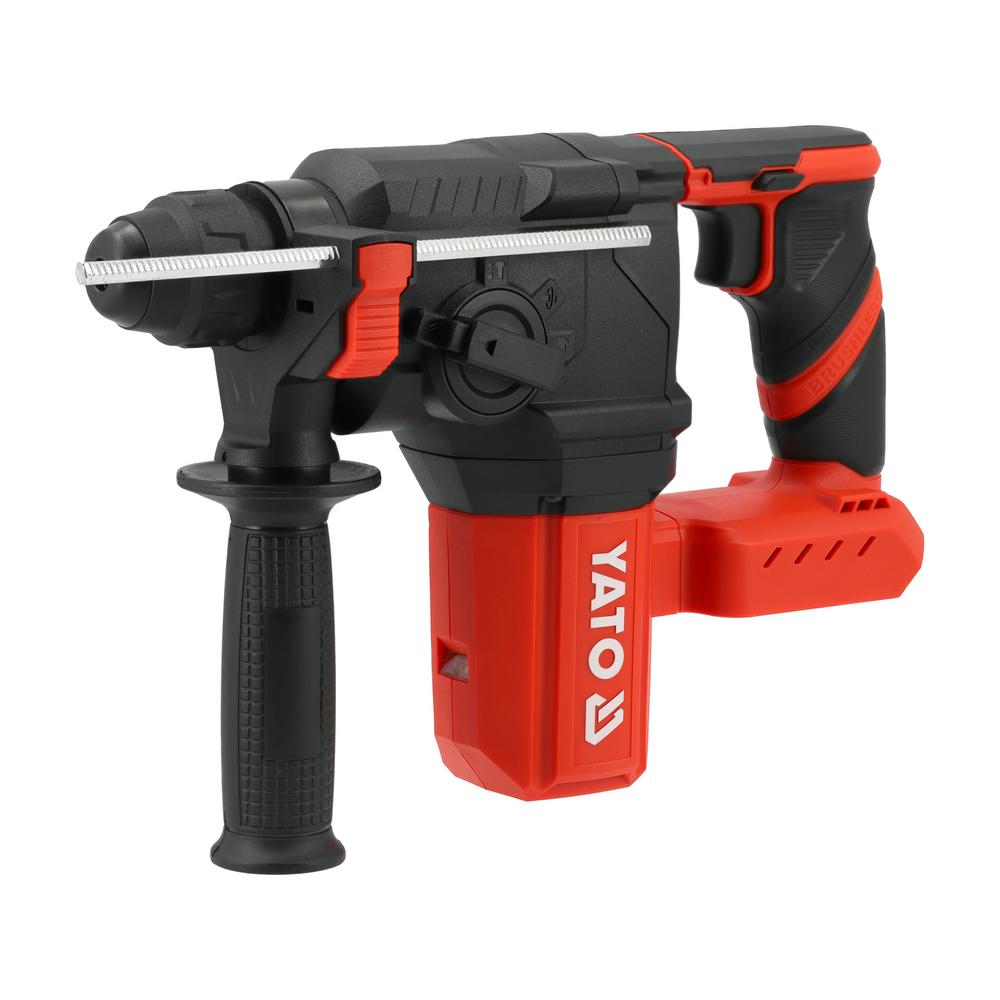

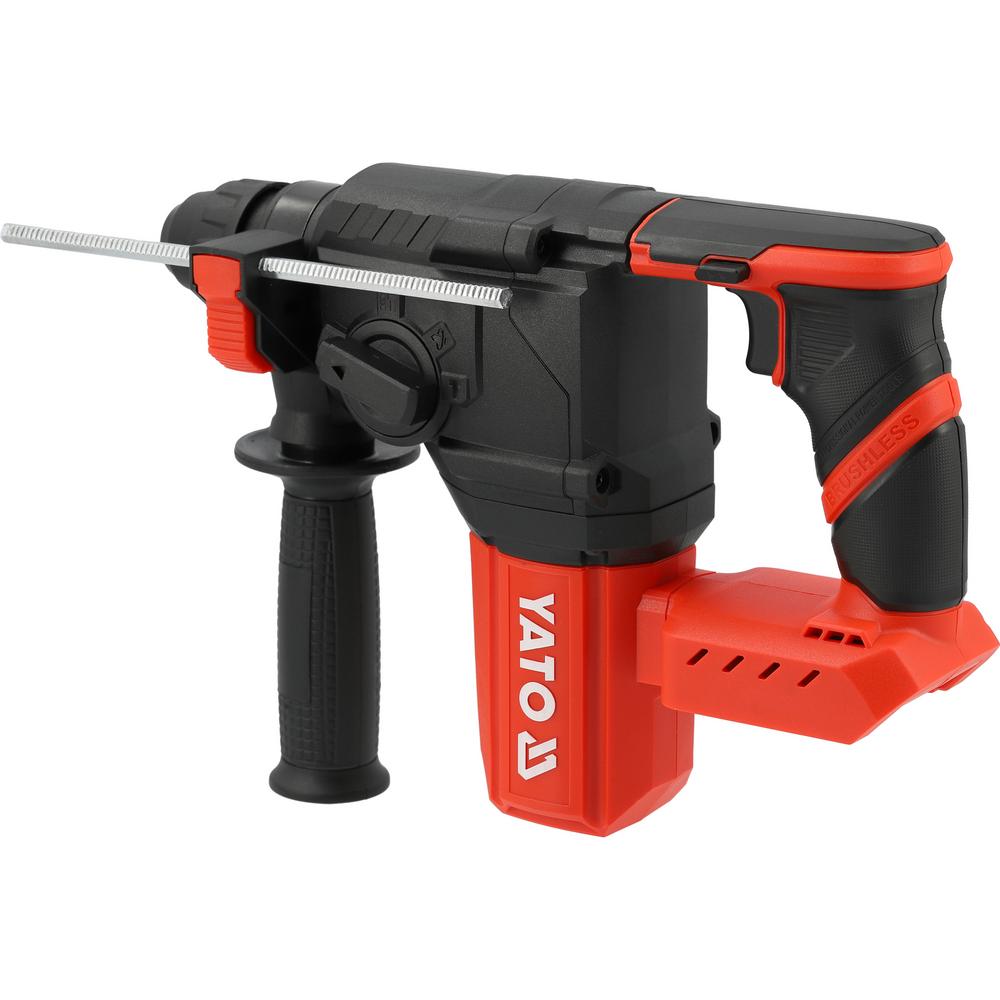

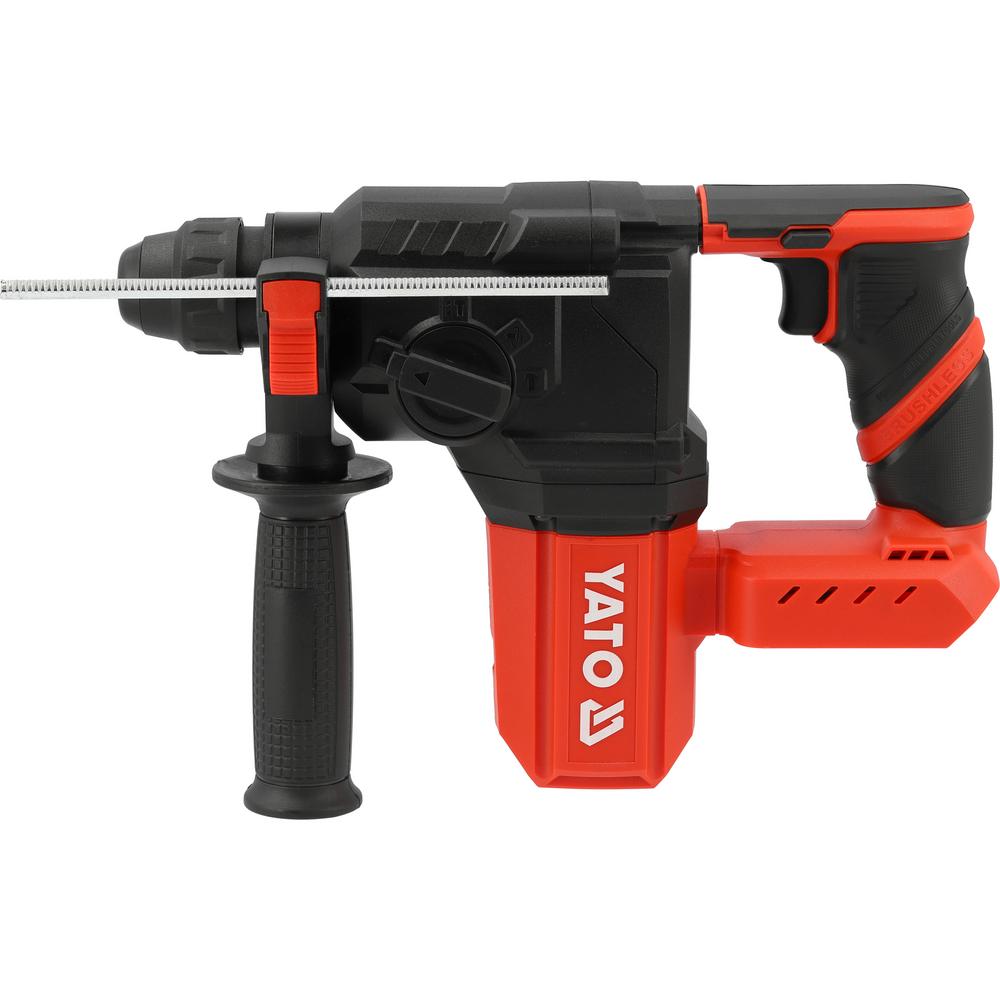

Yato akkuporavasara 2,5 J runko on 18 V SDS PLUS -poravasara, jossa on hiiliharjaton moottori, iskuenergia 2,5 J, kierrosluku 0–1400 min⁻¹ ja iskutaajuus 0–5000 min⁻¹. Suurin porausläpimitta betoniin on 22 mm. Runkomalli toimitetaan ilman akkua ja laturia Yato 18V -järjestelmän Li-Ion-liukuakuille.
Poravasarassa on neljä toimintatilaa: poraus ilman iskua, iskuporaus, piikkaus ilman pyörimistä sekä taltan asennon säätö. Iskuporauksella tehdään reiät betoniin, tiileen, kiveen ja marmoriin, iskuton tila on tarkoitettu puulle, metallille ja muoveille, ja piikkaustilassa SDS PLUS -taltta iskee pyörimättä. Toimintatila valitaan rungon kiertokytkimellä, jossa on erillinen lukitus.
Hiiliharjaton moottori on sijoitettu pystyyn lyhyen rungon sisään, mikä tuo painopisteen lähelle kahvaa. Laitteen paino on 2,0 kg ilman akkua, mikä keventää kattoon ja pään yläpuolelle porattavia reikäsarjoja esimerkiksi kaapelikiinnikkeille ja alakattojen ripustimille. Portaaton nopeudensäätö lisää kierroksia ja iskutaajuutta liipaisimen painamissyvyyden mukaan.
Varustukseen kuuluvat LED-työvalo, joka valaisee porauskohdan, suunnanvaihtokytkin, irrotettava lisäkahva ja porauksen syvyysrajoitin. Eristysluokka on III ja kotelointiluokka IPX0. Sama poravasara on saatavana myös sarjoina: YT-827721 yhdellä 4 Ah akulla ja laturilla sekä YT-827722 kahdella 4 Ah akulla ja laturilla.
Käyttötarkoitus ja soveltuvuus:
Yato akkuporavasara 2,5 J runko on tarkoitettu kiinnikkeiden, tulppien ja läpivientien reikien poraamiseen kiviaineisiin sekä kevyeen piikkaukseen. Iskuporaukseen käytetään SDS PLUS -kiviporia, kuten Yato Kiviseinäpora SDS+ premium 4-leikkuu, ja piikkaukseen SDS PLUS -talttoja, esimerkiksi Yato SDS+ piikkitaltta 14 x 250 mm ja Yato SDS+ tasataltta 20 x 250 mm.
- Kiinnitysreiät betoniin ja tiileen: Tulppien ja kiila-ankkureiden reiät iskuporauksella enintään 22 mm:n läpimittaan kovametallikärkisillä SDS PLUS -kiviporilla.
- Sähkö- ja LVI-asennukset: Kaapelikiinnikkeiden, putkenkannakkeiden ja läpivientien reiät; LED-valo helpottaa työskentelyä asennuskuiluissa ja hämärissä tiloissa.
- Kattoasennukset: 2,0 kg:n runko ja lyhyt rakenne keventävät sarjaporausta pään yläpuolelle esimerkiksi alakattojen ripustimille.
- Kevyt piikkaus: Laattojen, laastin ja rappauksen poisto sekä urien ja kolojen avaaminen piikkaustilassa; taltan kulma säädetään työasentoon sopivaksi ennen piikkausta.
- Poraus puuhun ja metalliin: Iskuttomassa tilassa SDS PLUS -kiinnitteisillä terillä porataan puuta, metallia ja muoveja; vastapäivään pyöritettäessä irrotetaan ruuveja pienimmällä kierrosluvulla.
- Yato 18V -järjestelmä: Poravasara käyttää akkuja YT-828461–YT-828465, jotka ladataan latureilla YT-828498–YT-828504.
Pakkauksen sisältö:
- Akkuporavasara SDS PLUS 18 V (runko)
- Lisäkahva
- Porauksen syvyysrajoitin
Akku, laturi, porat ja taltat eivät sisälly toimitukseen.
Ominaisuudet:
- Iskuenergia 2,5 J: Iskumekanismi betonin, tiilen ja kiven poraukseen sekä piikkaukseen.
- Neljä toimintatilaa: Poraus, iskuporaus, piikkaus ja taltan asennon säätö; valintakytkimessä on lukitus.

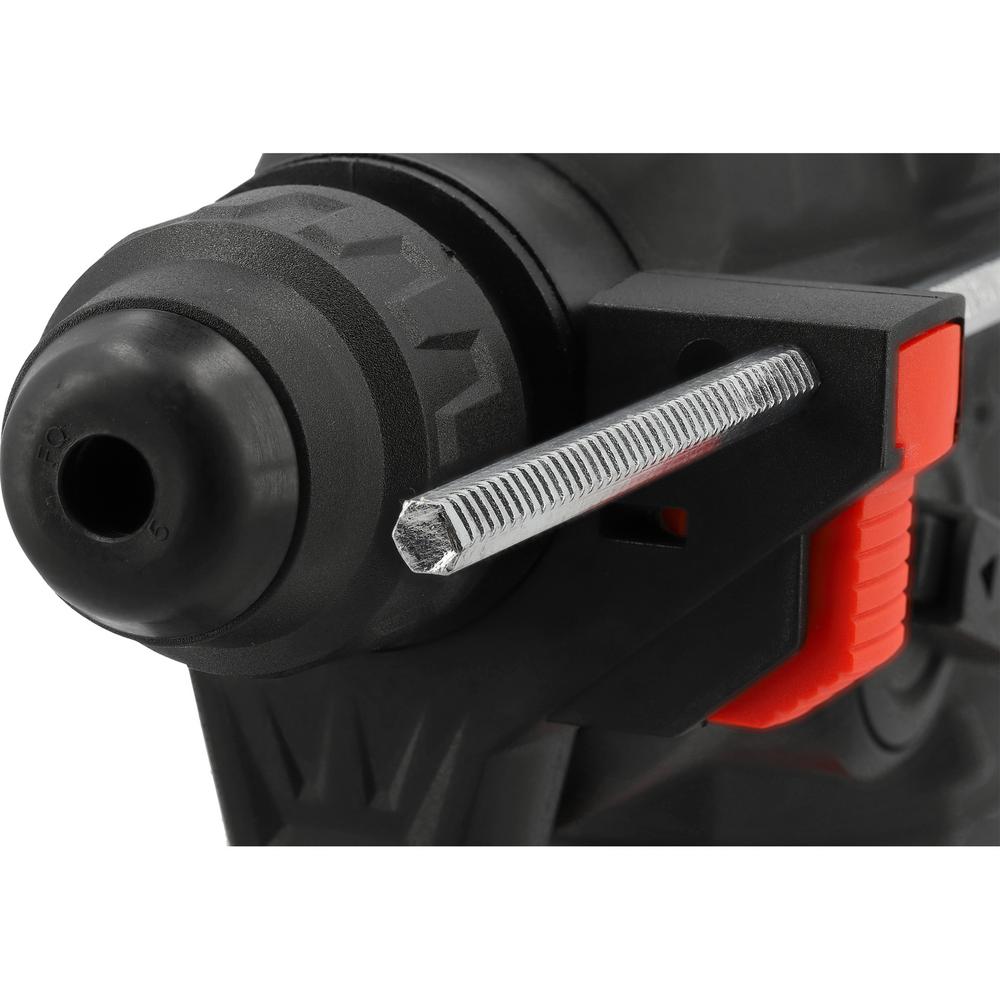

- SDS PLUS -istukka: Terä kiinnitetään työntämällä ilman avainta; istukkaa ei voi irrottaa rungosta.
- Hiiliharjaton moottori: Ei vaihdettavia hiiliharjoja; moottori on asennettu pystyyn lyhyen rungon sisään.

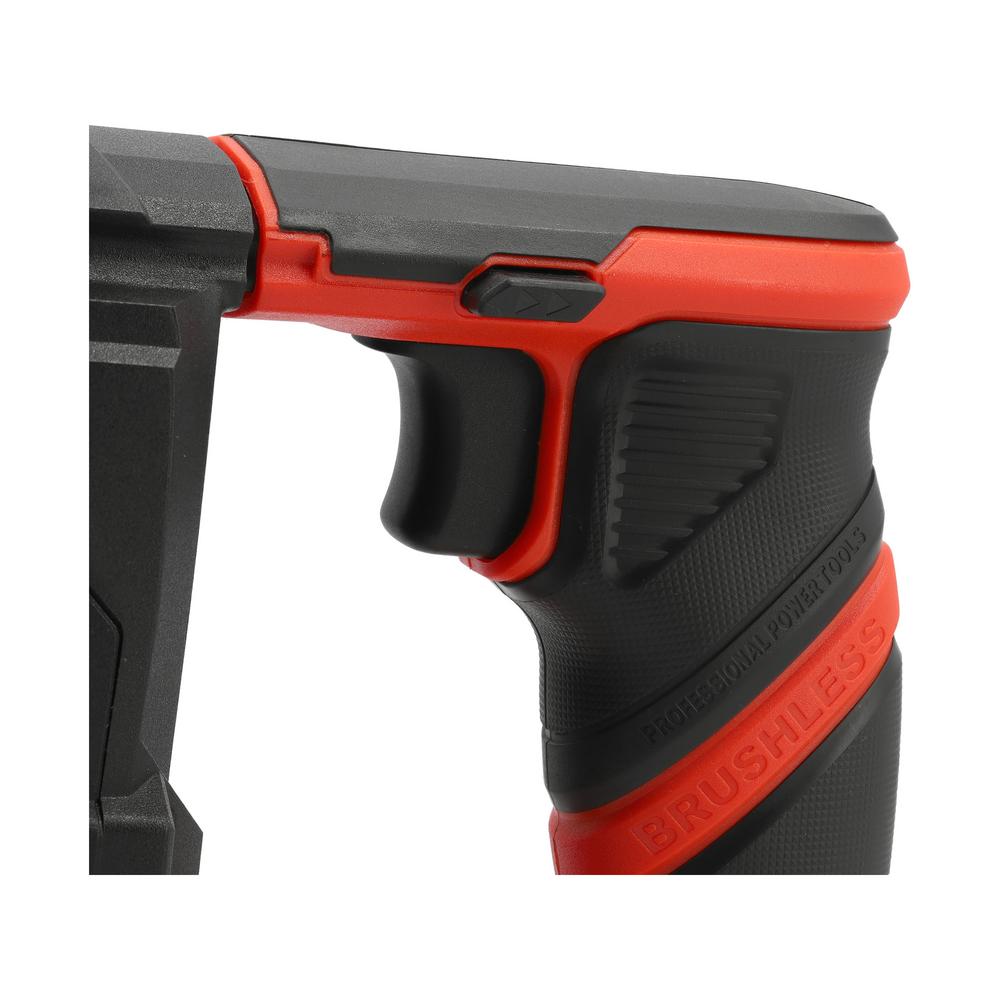

- Portaaton nopeudensäätö: Kierrosluku 0–1400 min⁻¹ ja iskutaajuus 0–5000 min⁻¹ kasvavat liipaisimen painamissyvyyden mukaan.
- Suunnanvaihtokytkin ja lukitus: Pyöriminen myötä- tai vastapäivään; keskiasennossa kytkin ja pyöriminen lukittuvat.

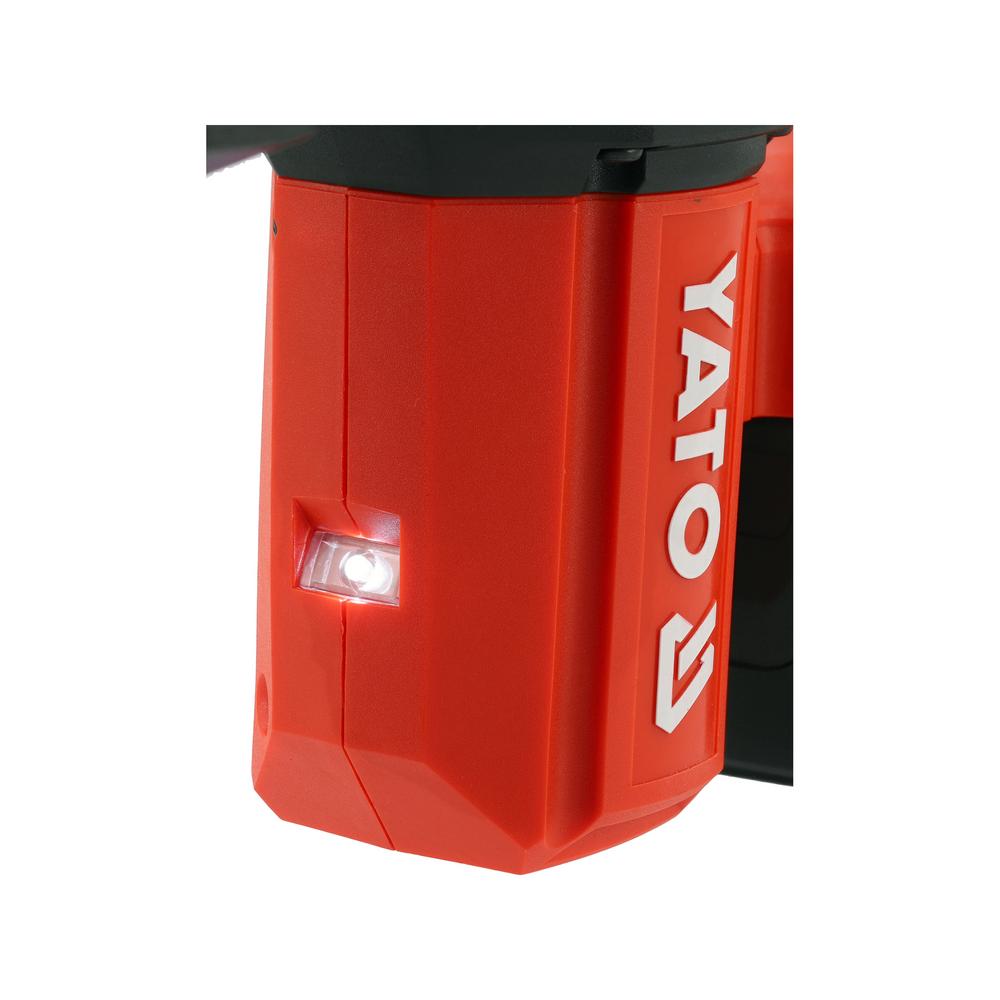

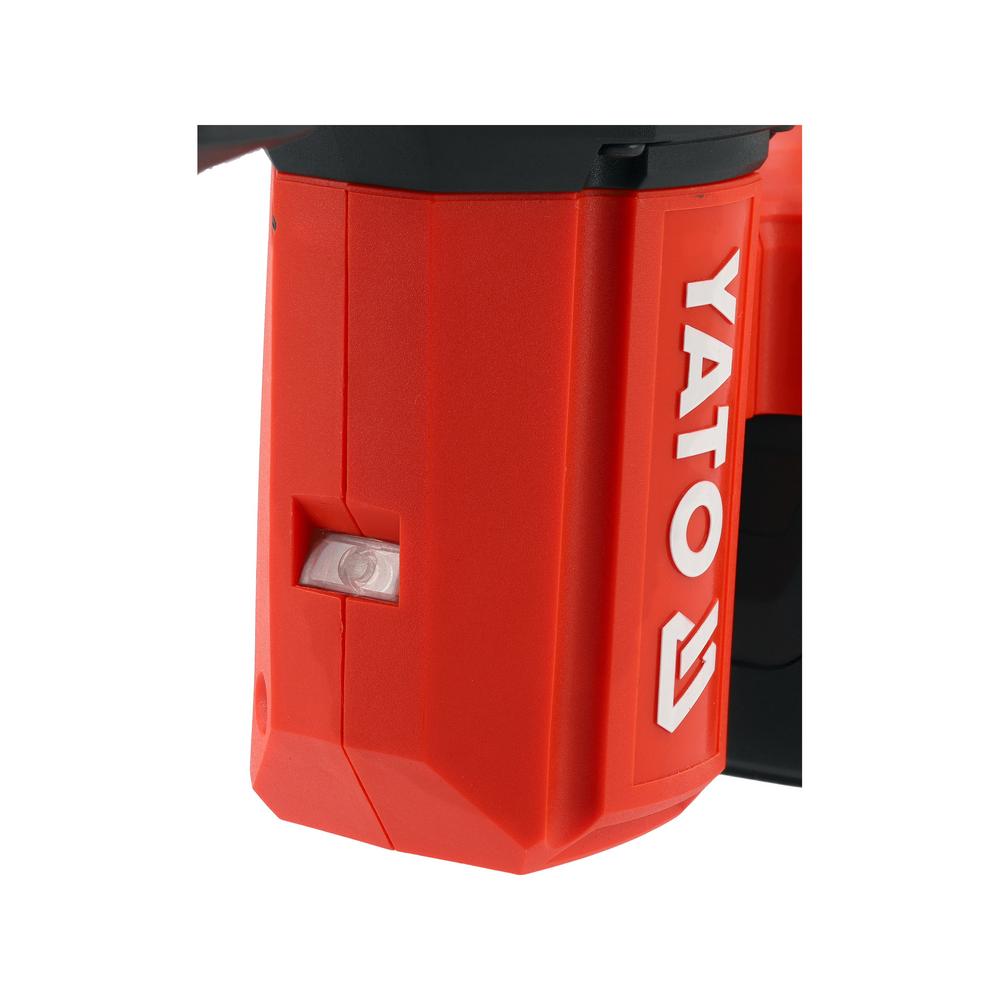

- LED-työvalo: Valaisee porauskohdan.
- Lisäkahva ja syvyysrajoitin: Molempien käsien ote ja toistettava reikäsyvyys.
Tekniset Ominaisuudet:
- Jännite: 18 V DC
- Työkalunpidin: SDS PLUS
- Toiminnot: piikkaus, poraus, iskuporaus, taltan asennon säätö
- Moottori: hiiliharjaton
- Kierrosluku (tyhjäkäynti): 0–1400 min⁻¹
- Iskuenergia: 2,5 J
- Iskutaajuus: 0–5000 min⁻¹
- Suurin porausläpimitta betoniin: 22 mm
- Isku: kyllä
- Suunnanvaihtokytkin: kyllä
- Elektroninen nopeudensäätö: kyllä
- Toimintatilan valintakytkin: kyllä
- Työkalun asennon säätö istukassa: kyllä
- Työvalo: LED
- Akkutyyppi: Li-Ion
- Akkujen määrä: ei akkua
- Laturi mukana: ei
- Eristysluokka: III
- Kotelointiluokka: IPX0
- Äänenpainetaso LpA: 94,3 ± 3,0 dB(A)
- Äänitehotaso LwA: 102,3 ± 3,0 dB(A)
- Tärinä ah: 11,364 ± 1,5 m/s²
- Laitteen paino: 2,0 kg
- Ulkopintojen suurin sallittu lämpötila: 60 °C
- Yhteensopivat akut: Yato 18V Li-Ion YT-828461, YT-828462, YT-828463, YT-828464, YT-828465
- Yhteensopivat laturit: YT-828498, YT-828499, YT-828500, YT-828501, YT-828502, YT-828503, YT-828504
Yato akkuporavasara 2,5 J runko käyttöohje:
Kaikki valmistelut, terän vaihto ja huolto tehdään akku irrotettuna. Lue koko käyttöohje ennen ensimmäistä käyttöä.
- Lisäkahva ja syvyysrajoitin: Aseta lisäkahva rungon kiinnityskohtaan, käännä se sopivaan asentoon ja kiristä. Asenna syvyysrajoitin kahvan pitimeen ja säädä se haluttuun reikäsyvyyteen.
- Terän kiinnitys: Puhdista SDS PLUS -istukka ja voitele se ohuesti yleisrasvalla. Vedä istukan takaosaa kahvaa kohti, työnnä terä paikalleen ja vapauta. Terän kuuluu liikkua hieman pituussuunnassa, mutta se ei saa irrota vedettäessä.

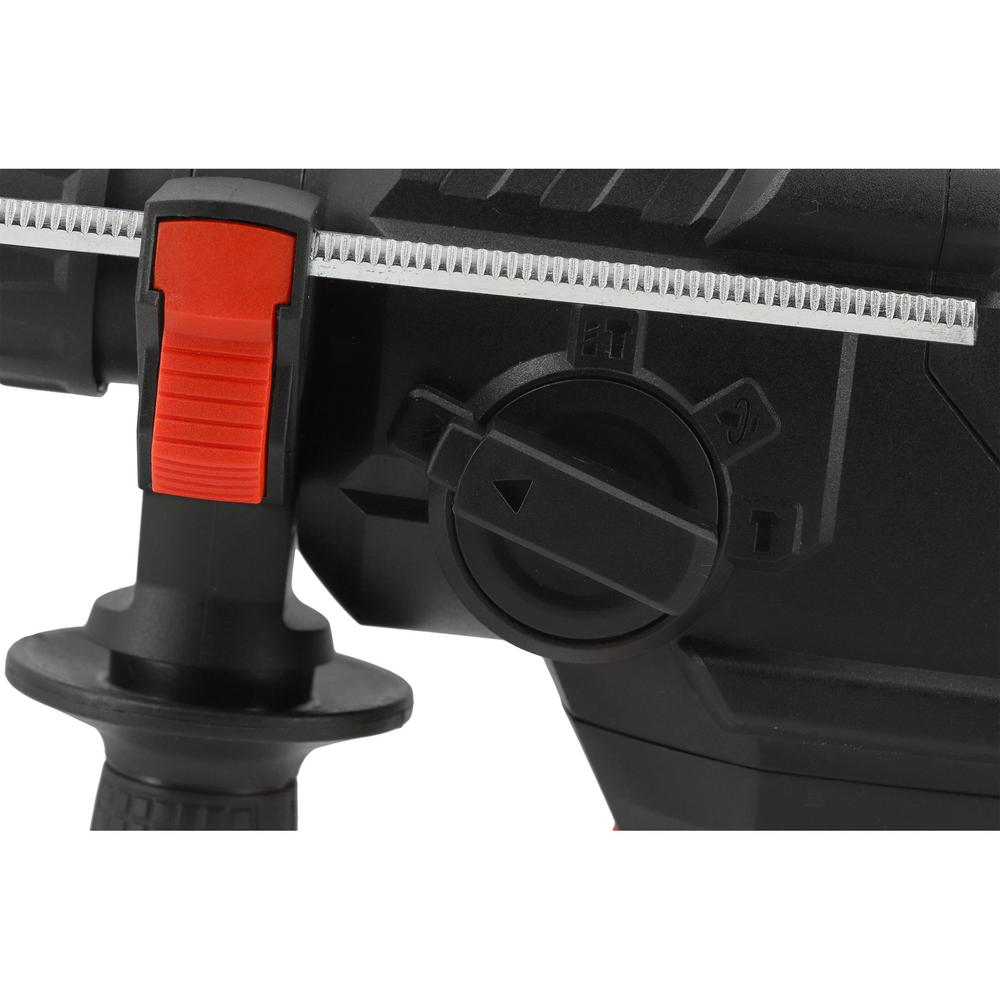

- Toimintatila: Paina valintakytkimen lukitusta ja käännä kytkin: poranterän symboli = poraus, poranterä ja vasara = iskuporaus, vasara = piikkaus, taltta ja nuoli = taltan asennon säätö.
- Akku ja suunta: Työnnä ladattu Yato 18V -akku akkupaikkaan, kunnes salpa lukittuu. Valitse pyörimissuunta vain koneen ollessa pysähtyneenä.
- Poraus kiviaineeseen: Pidä konetta molemmin käsin kahvasta ja lisäkahvasta. Poraa ensin pieni ohjausreikä ilman iskua, poraa varsinainen reikä iskulla kovametallikärkisellä kiviporalla tasaisella paineella ja vedä pora ajoittain ulos porauspölyn poistamiseksi.
- Piikkaus: Kiinnitä taltta, käännä kytkin taltan ja nuolen kohdalle ja kierrä taltta käynnistyskytkimellä haluttuun kulmaan. Käännä kytkin vasaran kohdalle ja aloita piikkaus.
- Lopetus ja huolto: Vapauta käynnistyskytkin ja odota, että terä pysähtyy. Irrota akku ja puhdista runko, tuuletusaukot ja kahvat paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman liuottimia.
Varoitukset:
- Suojaimet: Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä; pölyävässä työssä myös hengityksensuojainta.
- Melu ja tärinä: Äänitehotaso on 102,3 dB(A) ja tärinä 11,364 m/s²; käytä kuulonsuojaimia ja pidä säännöllisesti taukoja.
- Lisäkahva: Käytä konetta aina lisäkahva asennettuna; terän juuttuminen voi kiertää koneen kädessä.
- Piilossa olevat johdot ja putket: Tarkista porauskohta ennen porausta ja pidä konetta eristetyistä tartuntapinnoista, jos terä voi osua jännitteiseen johtoon.
- Pitkät poranterät: Aloita pienellä nopeudella terän kärki työkappaletta vasten ja paina vain terän suuntaisesti.
- Ylikuormitus: Älä paina liikaa; ulkopintojen lämpötila ei saa ylittää 60 °C. Terä voi pyöriä vielä hetken sammutuksen jälkeen.
- Akut: Käytä vain Yato 18V -akkuja ja niiden latureita. Älä oikosulje akun napoja äläkä käytä vaurioitunutta tai muutettua akkua.
Usein Kysyttyä, UKK:
Sisältyykö Yato akkuporavasara 2,5 J runko -toimitukseen akku ja laturi?
Ei. Mukana ovat poravasara, lisäkahva ja syvyysrajoitin. Sarjaversiot ovat YT-827721 (yksi 4 Ah akku ja laturi) ja YT-827722 (kaksi 4 Ah akkua ja laturi).
Kuinka suuren reiän betoniin voi porata?
Suurin porausläpimitta betoniin on 22 mm. Kovaan ja tiiviiseen materiaaliin porataan ensin pienempi reikä ilman iskua ja varsinainen reikä iskulla.
Voiko poravasaralla piikata?
Kyllä. Piikkaustilassa pyöriminen on kytketty pois ja vain isku toimii. Taltan kulman voi säätää erillisessä asennonsäätötilassa ennen piikkausta.
Voiko sillä porata puuhun ja metalliin?
Kyllä, iskuttomassa poraustilassa sopivalla SDS PLUS -kiinnitteisellä terällä. Metallia porattaessa käytetään teräksen poranteriä ja jäähdytystä ohjekirjan mukaan.
Mitkä akut sopivat?
Yato 18V -järjestelmän Li-Ion-akut YT-828461–YT-828465, jotka ladataan Yato-latureilla YT-828498–YT-828504.
Kierrätysohjeet:
Yato akkuporavasara 2,5 J runko on sähkö- ja elektroniikkalaite (SER), jota ei saa hävittää sekajätteen mukana. Toimita käytöstä poistettu laite SER-keräyspisteeseen. Li-ion-akut palautetaan erikseen paristojen ja akkujen keräykseen, ja niiden navat suojataan teipillä ennen palautusta. Pahvipakkaus kierrätetään kartonkina ja muoviosat muovinkeräykseen.
