Kuvaus

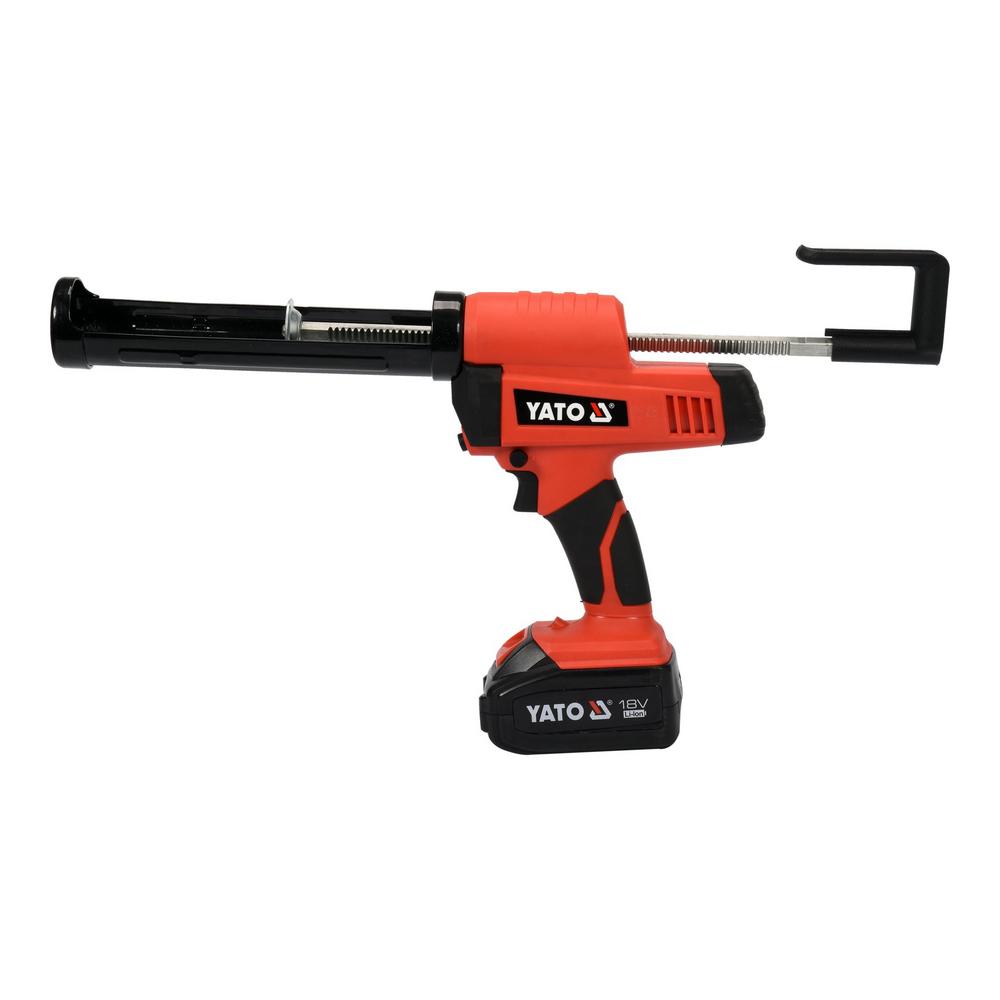

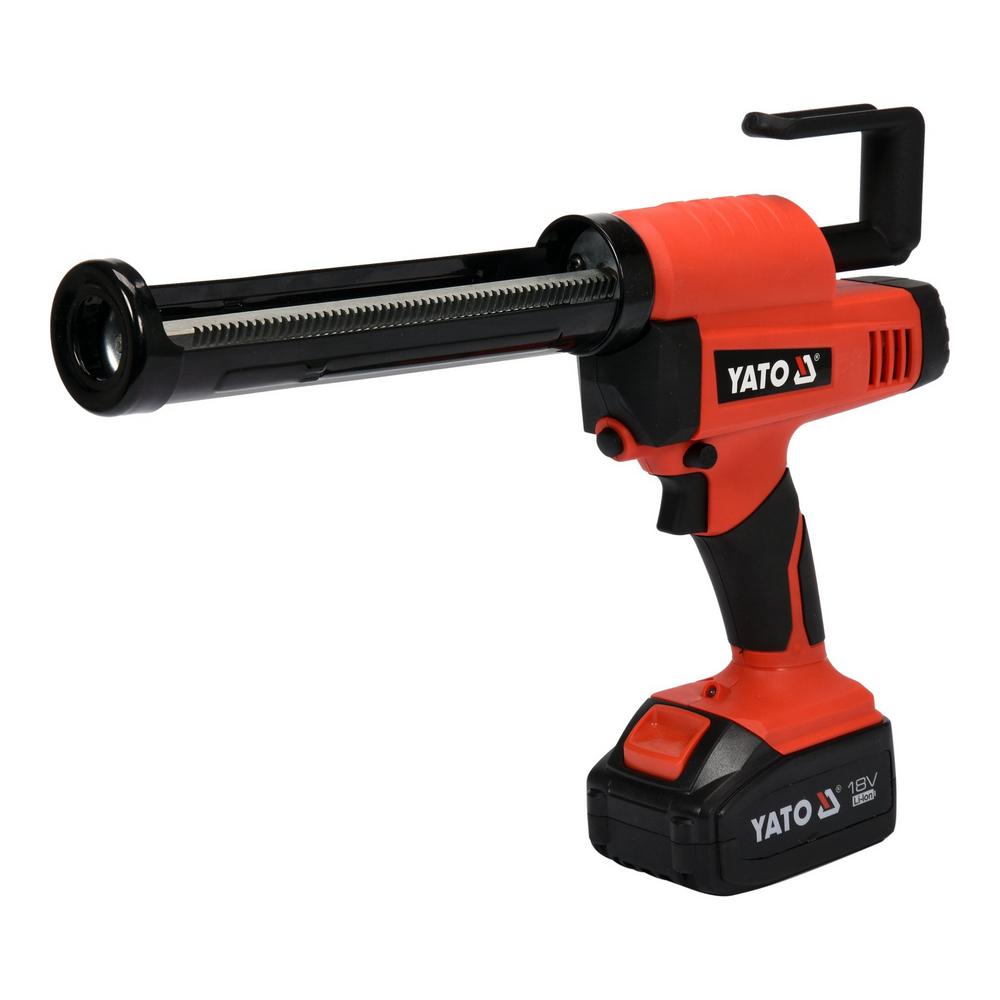

Yato akkusaumauspistooli 18V 4 Ah -sarja sisältää akkukäyttöisen saumaus- ja liimapistoolin, 4 Ah Li-Ion-akun ja laturin. Pistooli puristaa 48 mm halkaisijaltaan ja enintään 255 mm pitkiä 300 ml patruunoita moottorin voimalla, ja sarja on käyttövalmis ilman erillisiä akkuhankintoja.
Teräsmännän puristusvoima on 2000 N, ja männän liikenopeus säädetään portaattomasti kiertosäätimellä välillä 0,5–8 mm/s (30–480 mm/min). Nopeus sovitetaan massan juoksevuuteen: silikonille ja akryylille pieni nopeus, jäykille asennusliimoille ja kemiallisille ankkureille suurempi.
Kun käyttökytkin vapautetaan, mäntä pysähtyy ja vetäytyy hieman taaksepäin, mikä poistaa paineen patruunasta ja estää massan jälkivalumisen. Ääriasennon anturi pysäyttää männän automaattisesti patruunan tyhjentyessä. Akussa on varaustilan LED-näyttö, ja laturin merkkivalot ilmaisevat latauksen (punainen) ja täyden akun (vihreä).
Pistoolin paino ilman akkua on 1,3 kg. Runko ja patruunan pidin ovat metallia. Käyttöjännite on 18 V DC, suojausluokka III ja kotelointiluokka IPX0, joten laite on tarkoitettu kuiviin olosuhteisiin. Äänenpainetaso on 81 dB(A) ja tärinäarvo 1,76 m/s².
Käyttötarkoitus ja soveltuvuus:
Yato akkusaumauspistooli 18V 4 Ah -sarja on tarkoitettu patruunamassojen levittämiseen rakennus-, asennus- ja huoltotöissä, joissa saumaa tulee paljon tai massa on jäykkää.
- Saumaus ja tiivistys: Silikonien, akryylimassojen, MS-polymeerien ja tiivistysmassojen levitys ikkuna-, ovi-, kylpyhuone- ja julkisivusaumoihin tasaisella, säädettävällä syötöllä.
- Asennusliimaus: Jäykkien asennus- ja rakennusliimojen puristus listoihin, paneeleihin ja levyihin; 2000 N puristusvoima riittää myös kylmän ja paksun liiman syöttöön.
- Kemialliset ankkurit: 300 ml kemiallisten ankkurimassojen annostelu porareikiin kiinnitys- ja betonitöissä, joissa käsipistoolin voima ei riitä.
- Ajoneuvo- ja teollisuushuolto: Liima- ja tiivistemassojen levitys korjaamoissa ja tuotannossa, joissa toistuva käsipuristus kuormittaa rannetta; 4 Ah akku riittää pitkiin työjaksoihin.
Sarjan akku ja laturi kuuluvat Yato 18 V -akkujärjestelmään ja käyvät myös sarjan muihin työkaluihin, kuten Yato Akkurasvaprässi 18V 620 bar runko ja Yato Akkuporakone 18V 45Nm hiiliharjaton moottori runko. Lisäakkuna käy Yato 18V Li-Ion akku. Pelkkä pistoolin runko ilman akkua on saatavana koodilla YT-82889.
Pakkauksen sisältö:
- Yato akkusaumauspistooli 18 V
- Li-Ion-akku 18 V 4 Ah (4000 mAh)
- Akkulaturi 18 V (21 V DC, 2,4 A, 60 W)
- Käyttöohje
Ominaisuudet:
- Käyttövalmis sarja: 4 Ah akku ja laturi mukana; akun kapasiteetti riittää useiden patruunoiden puristamiseen yhdellä latauksella.
- Portaaton nopeudensäätö: Kiertosäädin asettaa männän nopeuden 0,5–8 mm/s, jolloin syöttö sopii sekä juokseviin että jäykkiin massoihin.
- Automaattinen männän palautus: Kytkimen vapautus vetää mäntää taaksepäin ja estää massan jälkivalumisen ja pintojen tahriintumisen.
- Ääriasennon anturi: Pysäyttää männän patruunan tyhjentyessä, mikä suojaa mekanismia ylikuormitukselta.
- Männän vapautuspainike: Mäntä vedetään käsin taakse ja työnnetään patruunan mäntää vasten ilman työkaluja.

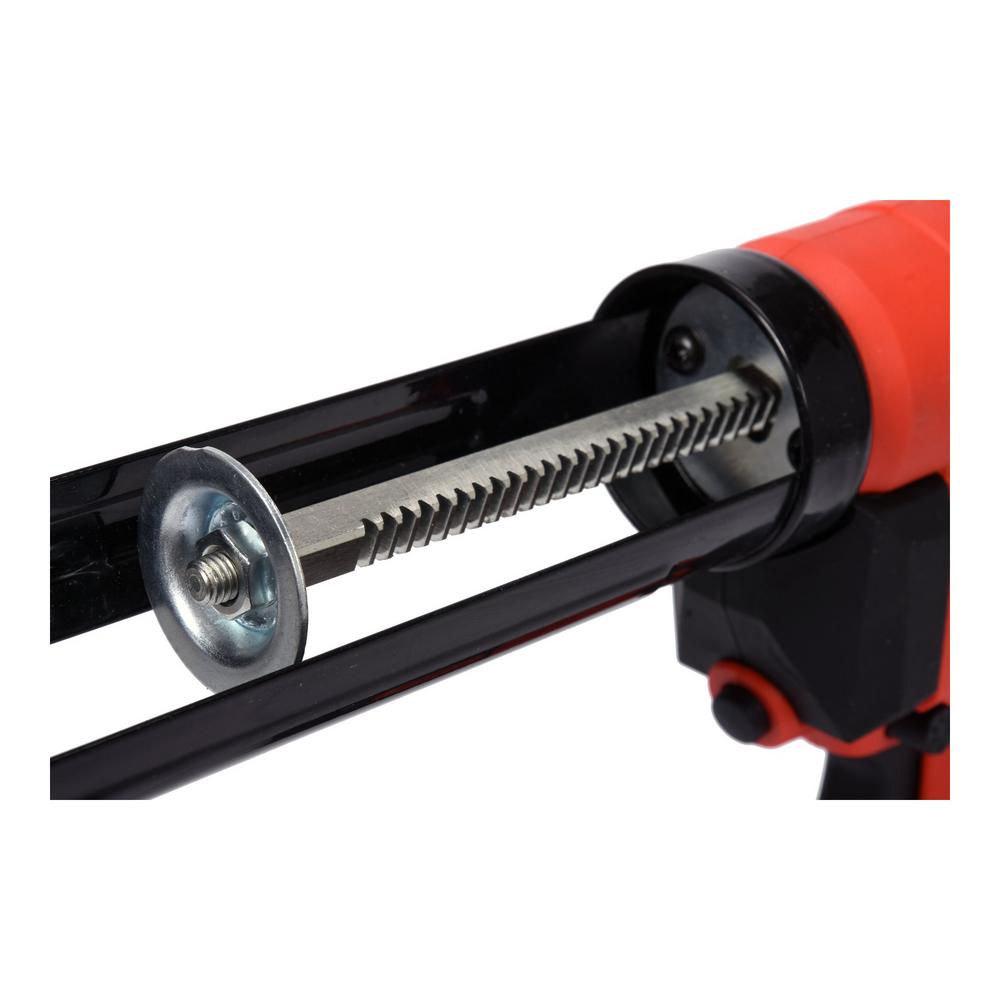

- Metallinen patruunan pidin ja teräsmäntä: Kestää 2000 N puristusvoiman jäykilläkin massoilla.
- Akun varaustilan näyttö: LED-merkkivalot näyttävät jäljellä olevan varauksen painikkeella.
- Yato 18 V -akkujärjestelmä: Sama akku ja laturi käyvät sarjan muihin työkaluihin; varaosa-akut 2 Ah, 3 Ah, 4 Ah ja 6 Ah.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Männän puristusvoima: 2000 N.
- Männän liikenopeus: 0,5–8 mm/s (30–480 mm/min), portaaton säätö.
- Patruunan pituus: enintään 255 mm.
- Patruunan halkaisija: 48 mm.
- Patruunan tilavuus: 300 ml.
- Akkutyyppi: Li-Ion 18 V.
- Akun kapasiteetti: 4 Ah (4000 mAh).
- Akkujen määrä sarjassa: 1.
- Laturi sarjassa: kyllä, pikalaturi; tulo 220–240 V~ 50/60 Hz, 60 W, lähtö 21 V DC 2,4 A.
- Latausaika: noin 4 h (4 Ah akku).
- Akun varaustilan näyttö: kyllä.
- Suojausluokka: III.
- Kotelointiluokka: IPX0.
- Äänenpainetaso LpA: 81,0 ± 3,0 dB(A).
- Äänitehotaso LwA: 92,0 ± 3,0 dB(A).
- Tärinä ah: 1,76 ± 1,5 m/s².
- Työkalun paino: 1,3 kg (ilman akkua).
- Standardit: EN 62841-1:2015 + A11:2022, EN ISO 12100:2010, EN 55014-1:2017 + A11:2020, EN 55014-2:2015.
Yato akkusaumauspistooli 18V 4 Ah käyttöohje:
Lataus: Puhdista akun koskettimet kuivalla liinalla, työnnä akku laturiin ja kytke laturi pistorasiaan. Punainen LED palaa latauksen ajan ja vihreä LED ilmoittaa täydestä akusta. Irrota laturi verkosta ja akku laturista salvan painikkeesta. Akku toimitetaan lataamattomana.
Patruunan asennus: Irrota akku. Avaa patruunan suutin valmistajan ohjeen mukaan ennen asennusta; suljettu patruuna voi vaurioittaa pistoolia tai työntää massaa männän puolelta. Paina männän vapautuspainiketta ja vedä mäntä käsin taakse. Aseta patruuna ensin pitimen etuosaan ja paina sitten takaosa pitimeen. Työnnä mäntä vapautuspainike painettuna patruunan mäntää vasten.
Käyttö: Tarkista, ettei käyttökytkin ole painettuna, ja kiinnitä akku. Tartu pistooliin molemmin käsin, suuntaa suutin saumaan ja paina kytkintä. Valitse männän nopeus kiertosäätimellä kokeilemalla; pidä suutin lähellä pintaa ja kuljeta sitä tasaisella liikkeellä. Kytkimen vapautus pysäyttää syötön ja vetää mäntää hieman taakse.
Tukos: Jos massaa ei tule ja pistooli käy raskaasti tai tärisee, vapauta kytkin heti, irrota akku ja tarkista suuttimen avaus ja mahdollinen kovettunut massa.
Huolto ja akku: Irrota akku ennen puhdistusta. Poista pistooliin joutunut massa ennen sen kovettumista ilman liuottimia, happoja tai hankausaineita. Puhdista kotelo ja tuuletusaukot paineilmalla (enintään 0,3 MPa), siveltimellä tai kuivalla liinalla. Säilytä akku 0–30 °C:ssa noin 70 % varauksessa ja lataa pitkäaikaissäilytyksessä kerran vuodessa. Takuuaikana laitetta ei saa purkaa.
Varoitukset:
- Lue käyttöohje ja levitettävän massan käyttöturvallisuustiedote ennen työn aloittamista; käytä massan vaatimia henkilönsuojaimia.
- Älä koskaan suuntaa patruunan suutinta ihmisiä tai eläimiä kohti äläkä aseta sitä iholle: massa puristuu ulos suurella voimalla ja voi tunkeutua ihon alle.
- Älä työnnä sormia männän ja patruunan pitimen väliin; 2000 N puristusvoima voi aiheuttaa vakavan vamman.
- Irrota akku aina ennen patruunan vaihtoa, säätöjä ja puhdistusta.
- Käytä vain patruunoita, joiden mitat vastaavat teknisiä tietoja; älä muuta pistoolia muille patruunoille.
- Lataa akku vain mukana toimitetulla laturilla kuivassa tilassa valvottuna; vaurioitunutta laturia tai akkua ei saa käyttää. Älä oikosulje akun napoja.
- Käytä suojalaseja ja kuulonsuojaimia; älä käytä pistoolia sateessa tai märissä olosuhteissa (IPX0).
Usein Kysyttyä, UKK:
Mitä Yato akkusaumauspistooli 18V 4 Ah -sarja sisältää? Pistoolin, yhden 18 V 4 Ah Li-Ion-akun, laturin ja käyttöohjeen. Runkoversio ilman akkua on YT-82889.
Mitkä patruunat käyvät pistooliin? Standardipatruunat, joiden halkaisija on 48 mm ja pituus enintään 255 mm, tilavuudeltaan 300 ml (silikonit, akryylit, asennusliimat, kemialliset ankkurit).
Kuinka kauan 4 Ah akun lataus kestää? Noin 4 tuntia mukana toimitetulla laturilla (21 V DC, 2,4 A). Vihreä LED ilmoittaa täydestä akusta.
Voiko akkua käyttää muissa Yato 18 V -työkaluissa? Kyllä, akku ja laturi käyvät kaikkiin Yato 18 V -akkujärjestelmän työkaluihin.
Miksi suuttimesta valuu massaa kytkimen vapautuksen jälkeen? Mäntä vetäytyy automaattisesti hieman taakse, mutta nestemäisen massan hitaus voi tuoda pienen määrän massaa ulos. Tämä on normaalia.
Kierrätysohjeet:
Yato akkusaumauspistooli 18V 4 Ah -sarjan pistooli ja laturi ovat sähkölaitteita, joita ei saa hävittää sekajätteen mukana; toimita ne sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen. Li-Ion-akku toimitetaan akkujen ja paristojen keräyspisteeseen navat teipattuina; vaurioituneita akkuja ei saa kuljettaa. Pahvipakkaus lajitellaan kartonginkeräykseen ja tyhjät massapatruunat massan valmistajan ohjeen mukaan.
