Kirjeldus
Schwan kitsassaag 300 mm on kitsa, otsa poole aheneva lehega käsisaag, millega saetakse kaarjaid vorme ja avasid plaat- ja puitmaterjalidesse. Lehe pikkus on 300 mm ja leht on jäigastuseta, nii et see saab lõikesoones pöörata ja järgida kaarjat joont.
Kitsassae tööpõhimõte põhineb kitsal lehel: kui leht on kitsas, võib lõikesoon kaarduda, ilma et lehe külg hõõruks soone seinu. Samas on leht sirgete lõigete jaoks piisavalt jäik, nii et sama saega tehakse nii ava kontuur kui ka selle sirged küljed. Kitsas ots mahub puuritud alustusavast plaadi keskele, nii et ava saab saagida serva puudutamata.
Käepide on puidust ja kinnitatud lehe kannale. Puitkäepide annab lehega sirge haardejoone, mis on kaarjal saagimisel oluline: sae pööramine tehakse randmest ja haare määrab lehe nurga. Käepideme kuju võimaldab töötada ka kitsastes kohtades, kuhu seljajäigastusega või laia lehega saag ei mahu.
Kasutuskohad on avad kips- ja puitplaatides, kaarjad vormid puidus ja vineeris ning lõiked, kuhu laiema lehega ei ulatu. Sirgeteks ja puhasteks läbilõigeteks ning liideteks sobib Schwan seljaga saag 250 mm, puitkäepidemega ja pikemateks sirgeteks lõigeteks Schwan käsisaag 400 mm, puitkäepidemega. Valmistajariik on Saksamaa.
Kasutusotstarve ja sobivus:
Kitsassaag on vormisaag: see saeb seal, kus lõikejoon ei ole sirge või kus saagimine algab detaili keskelt.
- Avad plaatides: karbi-, toru- ja läbiviiguavad kipsplaati ja puitplaati; alustusava puuritakse ava sisse ja lehe ots pistetakse august sisse.
- Kaarjad vormid: kaared, ümardused ja lainejooned puidus ja vineeris; kitsas leht pöörab soones, ilma et külg kinni jääks.
- Kitsad kohad: lõiked kappide, karpide ja konstruktsioonide sees, kuhu lai leht või seljajäigastusega saag ei mahu.
- Sobitustöö: liistude ja paneelide otsavormide sobitamine vastasdetailiga, kui lõikejoon järgib profiili.
- Lammutussaagimine: väikesed kohalikud avad olemasolevasse konstruktsiooni ilma masinateta.
Pakendi sisu:
- 1 x kitsassaag 300 mm, puitkäepidemega
Omadused:
- Kitsas, otsa poole ahenev leht: võimaldab kaarjaid lõikeid ja saagimise alustamist puuritud august.
- Lehe pikkus 300 mm: pikk tõmme hoiab saagimise ühtlasena ka paksemates plaatides.
- Jäigastuseta leht: lõikesügavus ei ole piiratud, leht võib minna detailist läbi kogu laiuses.
- Sirge ja kaarjas lõige sama lehega: ava kontuurid ja sirged küljed ilma tööriista vahetamata.
- Puitkäepide: sirge haardejoon lehega, randmest juhitav pööre.
- Valmistatud Saksamaal.
Tehnilised andmed:
- Sae tüüp: kitsassaag (vormisaag, kitsas leht).
- Lehe pikkus: 300 mm.
- Lehe kuju: kitsas, otsa poole ahenev, jäigastuseta.
- Käepideme materjal: puit.
- Valmistajariik: Saksamaa.
- Materjalid: puit, vineer, plaatmaterjalid.
Schwan kitsassae 300 mm kasutusjuhend:
Ettevalmistus: Märkige lõikejoon täielikult nähtavaks. Kinnitage detail või toetage plaati nii, et saetav ala ei saaks vibreerida.
Alustamine detaili keskelt: Puurige lõigatava ala sisse alustusava, mille läbimõõt on lehe otsast suurem. Pistke lehe ots auku ja alustage saagimist lühikeste tõmmetega.
Alustamine servast: Asetage lehe ots joonele laugja nurga all ja tehke soone avamiseks paar lühikest liigutust, enne kui lähete üle kogu lehe pikkusega tõmmetele.
Kaarjad lõiked: Saagige lühikeste liigutustega ja pöörake saagi iga tõmbe vahel järk-järgult. Ärge suruge lehte tõmbe ajal külgsuunas, sest kitsas leht väändub või murdub. Järskude kaarte puhul saetakse kõigepealt kaarest väljapoole abisooned, nii et materjal eraldub tükkidena.
Sirged lõiked: Kasutage kogu lehe pikkust ühtlaste tõmmetega ja hoidke leht detailiga risti.
Hooldus: Pühkige leht pärast kasutamist ja kandke peale õhuke õlikiht. Eemaldage vaik ja liim lahustiga. Hoidke kuivas nii, et leht ei suruks vastu teisi tööriistu. Kontrollige regulaarselt käepideme kinnitust.
Hoiatused:
- Hammastus on terav: käsitsege lehte kannast ja hoidke saagi kaitstult.
- Kitsas leht võib külgkoormusest murduda: ärge kasutage saagi kangina ega suruge kaart jõuga.
- Kinnitage või toetage detail; painduv plaat surub lehe soonde kinni.
- Enne läbiviiguava saagimist kontrollige, et selles kohas ei ole elektrijuhtmeid ega torusid.
- Kasutage kaitseprille; saagimistolm ja laastud paiskuvad näo poole.
- Kipsplaati saagides kasutage respiraatorit.
- Hoidke lastele kättesaamatus kohas.
Korduma kippuvad küsimused (KKK):
Milleks on Schwan kitsassaag 300 mm mõeldud? Kaarjateks lõigeteks ja avade saagimiseks puitu, vineeri ja plaatmaterjalidesse ning saagimiseks kitsastes kohtades.
Kas ava saab saagida plaadi keskelt? Jah. Puurige ava sisse alustusava ja pistke lehe ots august sisse, nii et serva ei pea lõhkuma.
Kui järsu kaare saega saab teha? Kaare järskust piirab lehe laius. Järskude kaarte puhul saetakse kaarest väljapoole abisooni, nii et materjal eraldub tükkidena ja leht ei jää kinni.
Mis vahe on kitsassael ja seljaga sael? Kitsassae kitsas jäigastuseta leht pöörab soones kaarjate lõigete jaoks, samas kui Schwan seljaga saag 250 mm, puitkäepidemega on jäigastatud ja saeb sirget soont.

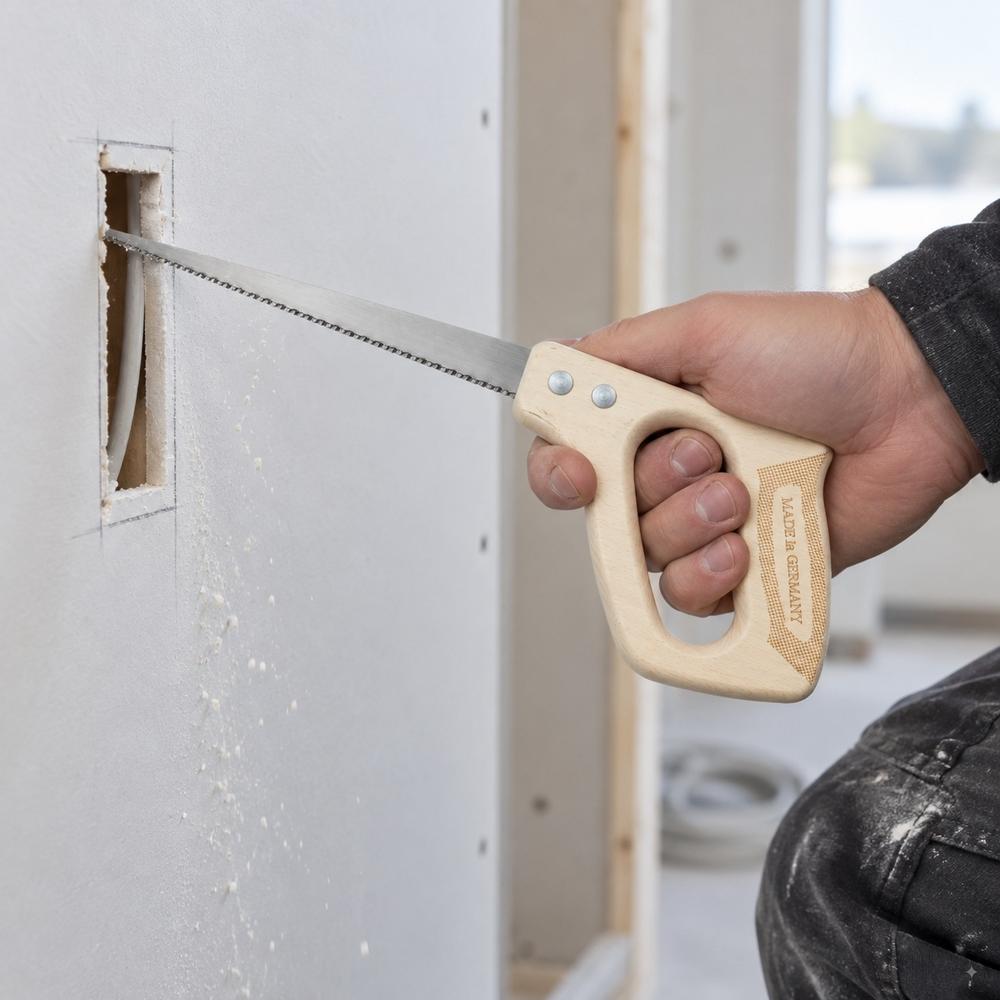

Kas saag sobib kipsplaadile? Jah. Kipsplaadi karbiavad on kitsassae tüüpiline kasutuskoht; kasutage tolmu tõttu respiraatorit.
Miks leht saagimisel kinni jääb? Levinuim põhjus on painduv või toetamata plaat, mis surub soone kinni. Toetage detaili mõlemalt poolt lõikejoont.
Kus saag on valmistatud? Saksamaal.
Ringlussevõtu juhised:
Kasutusest kõrvaldatud kitsassaag sorteeritakse osadeks: leht metallijäätmete kogumisse, puitkäepide puidujäätmete või energiajäätmete hulka. Kaitske hammastust enne utiliseerimist näiteks papiga. Pakendikartong kartongijäätmete kogumisse ja kile plastijäätmete kogumisse.
