Beskrivning

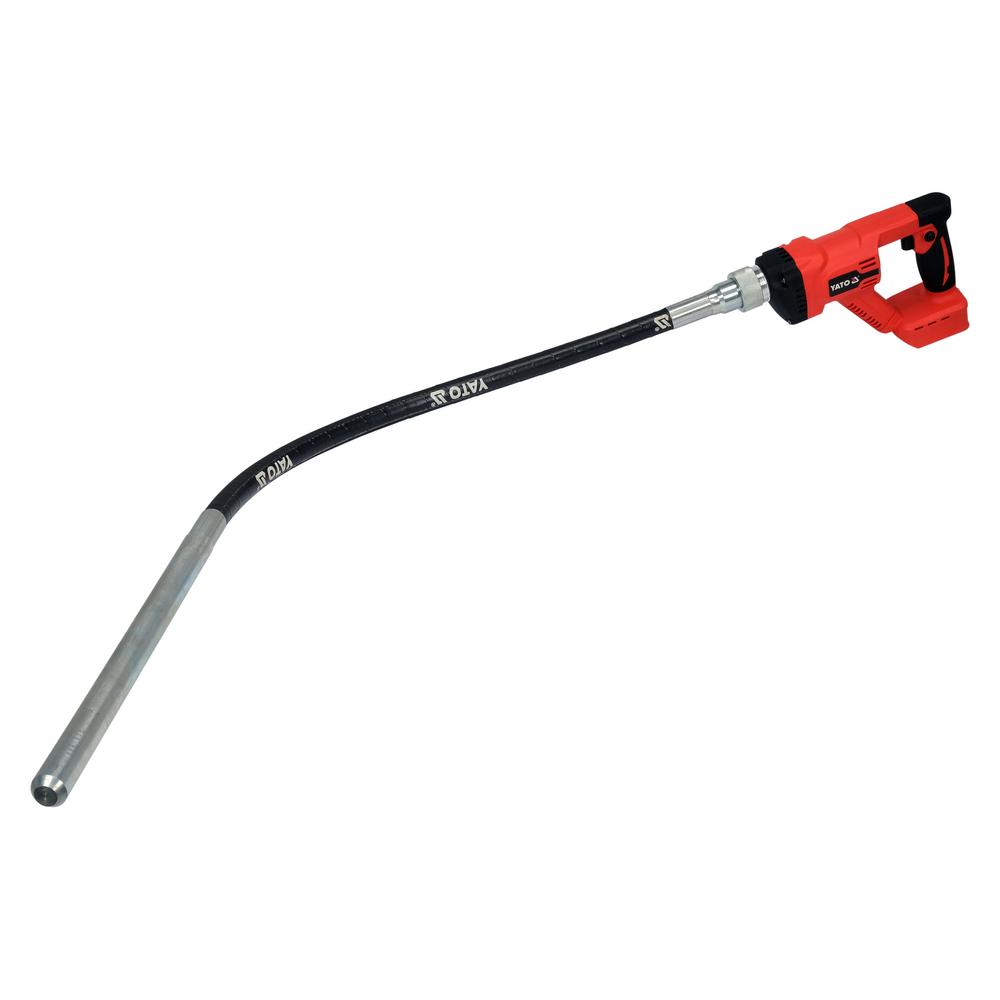

Yato batteridriven betongvibrator 18V (YT-82604) är en batteridriven invändig vibrator för komprimering av färsk betongmassa. Apparaten består av en drivenhet, en flexibel axel och en Ø 25 mm vibratorstav med en sammanlagd längd på 1,2 m. Stommodellen levereras utan batteri och laddare.
Drivenhetens motor roterar den flexibla axeln med märkvarvtalet 3100 min⁻¹, och vibratorstaven som sänks ned i betongen vibrerar med frekvensen 12 500 min⁻¹. Vibrationen gör massan plastisk, så att den fyller hela formens volym och luftblåsor och håligheter försvinner. Resultatet är en betong med jämnare struktur.
Strömkällan är ett 18 V Li-ion -skjutbatteri, så vibratorn fungerar på gjutplatser utan nätström eller förlängningssladd. Vibratorstaven och axeln fästs på drivenheten med en gänghylsa, och tätningen i kopplingen skyddar drivaxeln. Apparatens isoleringsklass är II och kapslingsklassen IPX0.
Den av tillverkaren angivna ljudtrycksnivån är 63,0 ± 3,0 dB(A), ljudeffektnivån 74,0 ± 3,0 dB(A) och vibrationsnivån 3,2 ± 1,5 m/s². En sliten vibratorstav kan bytas mot reservdelen YT-82597 (1,2 m / 25 mm), och axeln och staven kontrolleras och smörjs av en auktoriserad verkstad med ett intervall på 100 drifttimmar.
Användningsområde och lämplighet:
Yato batteridriven betongvibrator 18V är avsedd för komprimering av betongmassa som gjuts i lager och är minst 10 cm tjock. Den smala staven på 25 mm ryms mellan armeringsjärn och i smala formar. För förberedelse av gjutningen passar Yato batteridriven murbruksvisp 18 V, stomme, och som strömkälla Yato 18V Li-Ion-batteri samt Yato batteriladdare 18V 2,2A.
- Grunder och sulor: Massan gjuts i lager på 30–50 cm, och staven sänks ned lodrätt med 20–25 cm mellanrum med början i det nedersta lagret.
- Plattor och golvgjutningar: Vid tunna plattgjutningar placeras staven snett, så att kontaktytan mot betongen blir större.
- Vägg- och pelarformar: Axeln på 1,2 m når in i formen; mellan staven och formytan lämnas minst 7 cm.
- Gjutning utan nätström: Batteridriften passar för gjutningar på gårdar, grunder och reparationer där det inte finns någon elanslutning i närheten.
Förpackningens innehåll:

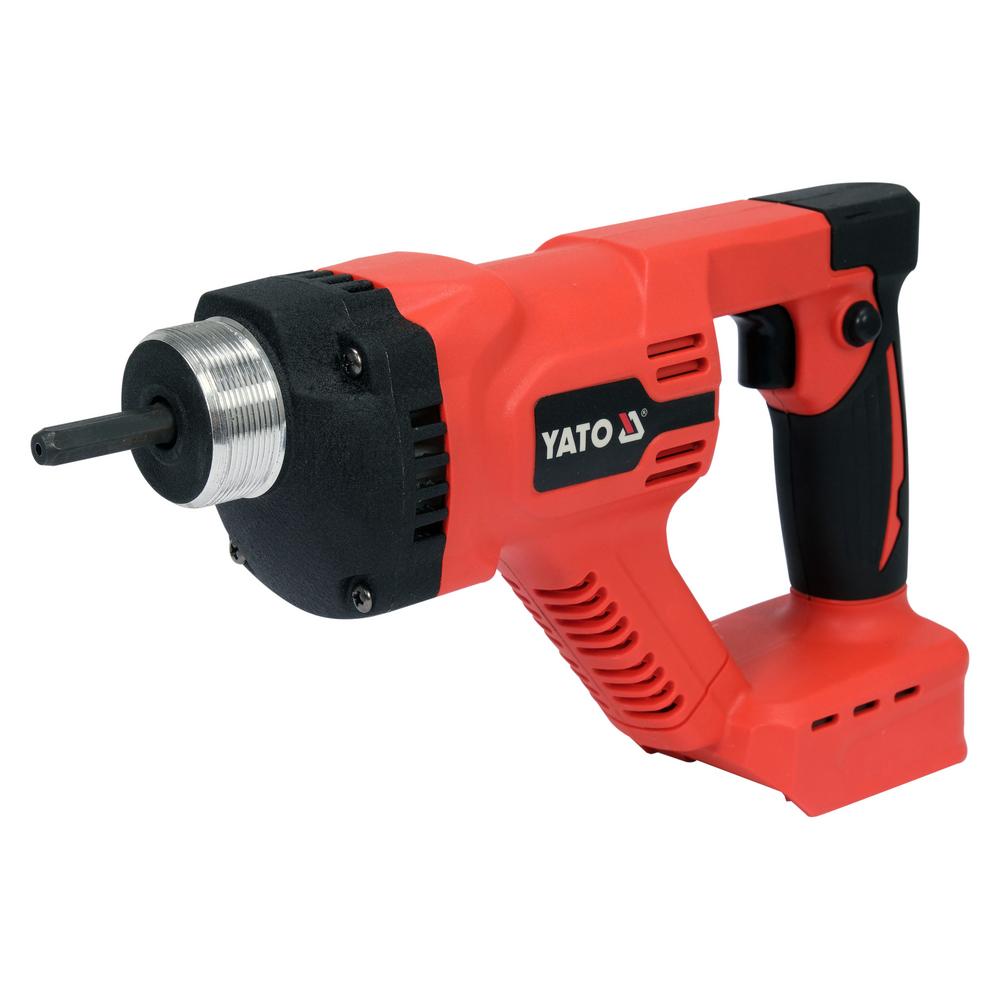

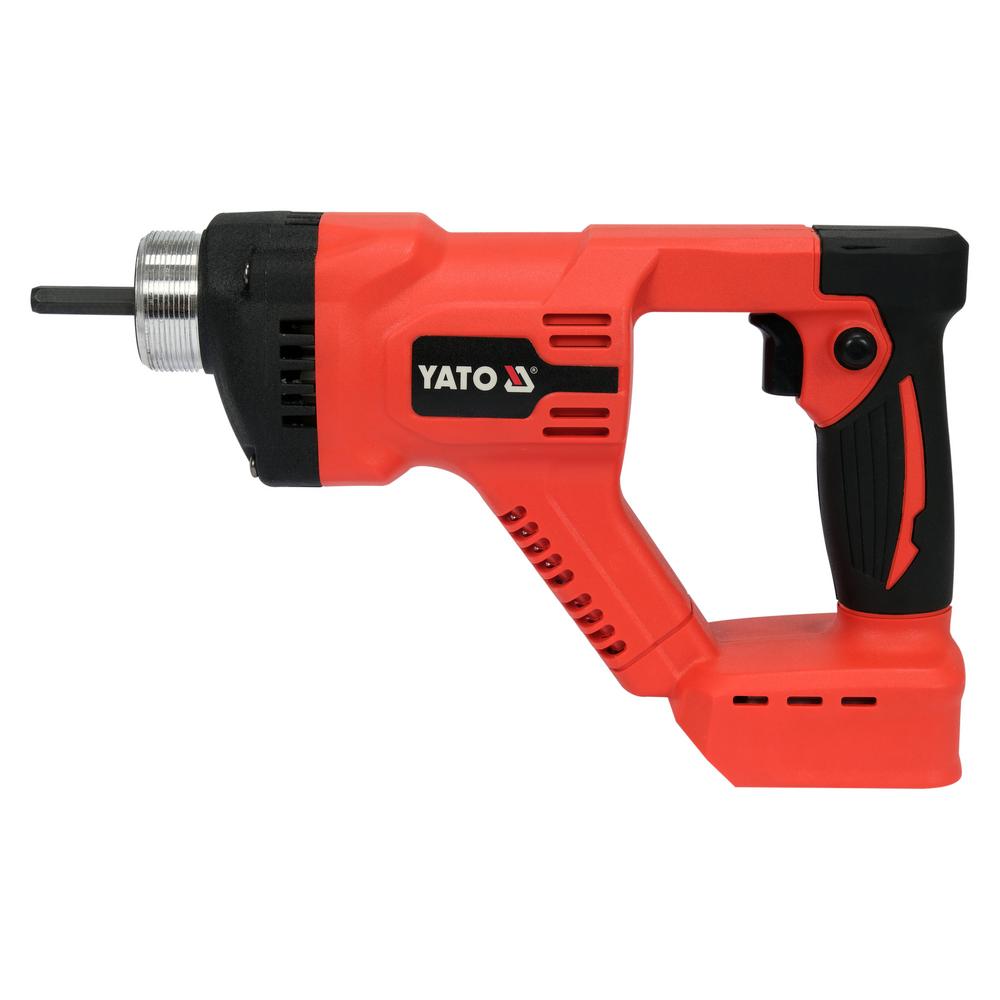

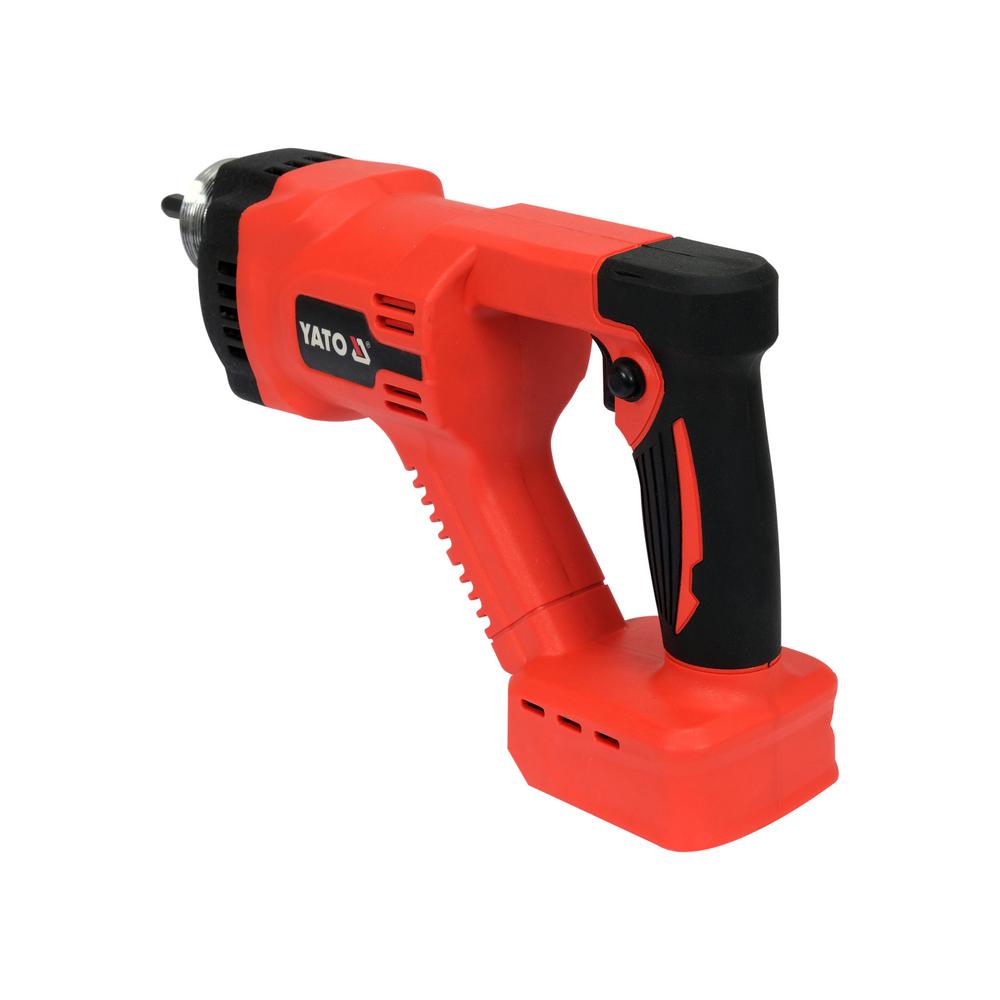

- Drivenhet (stomme, 18 V)

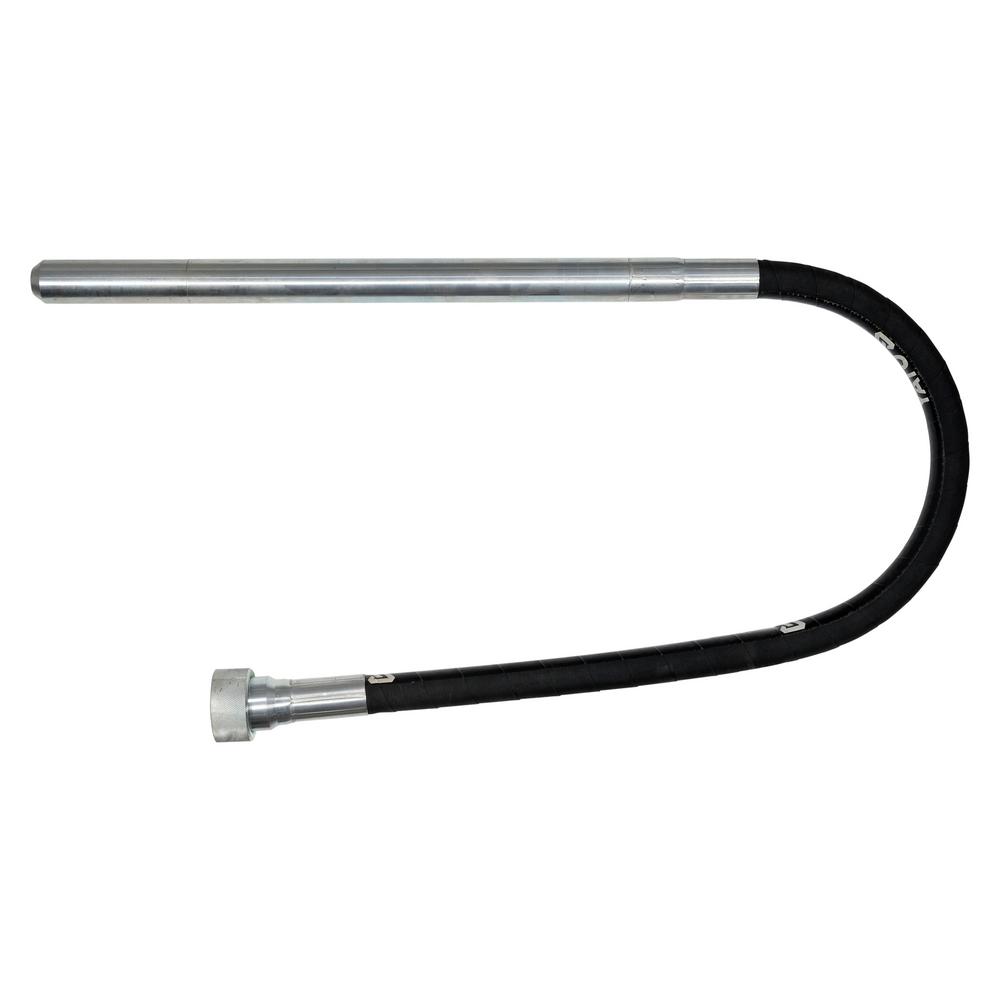

- Flexibel axel med gänghylsa

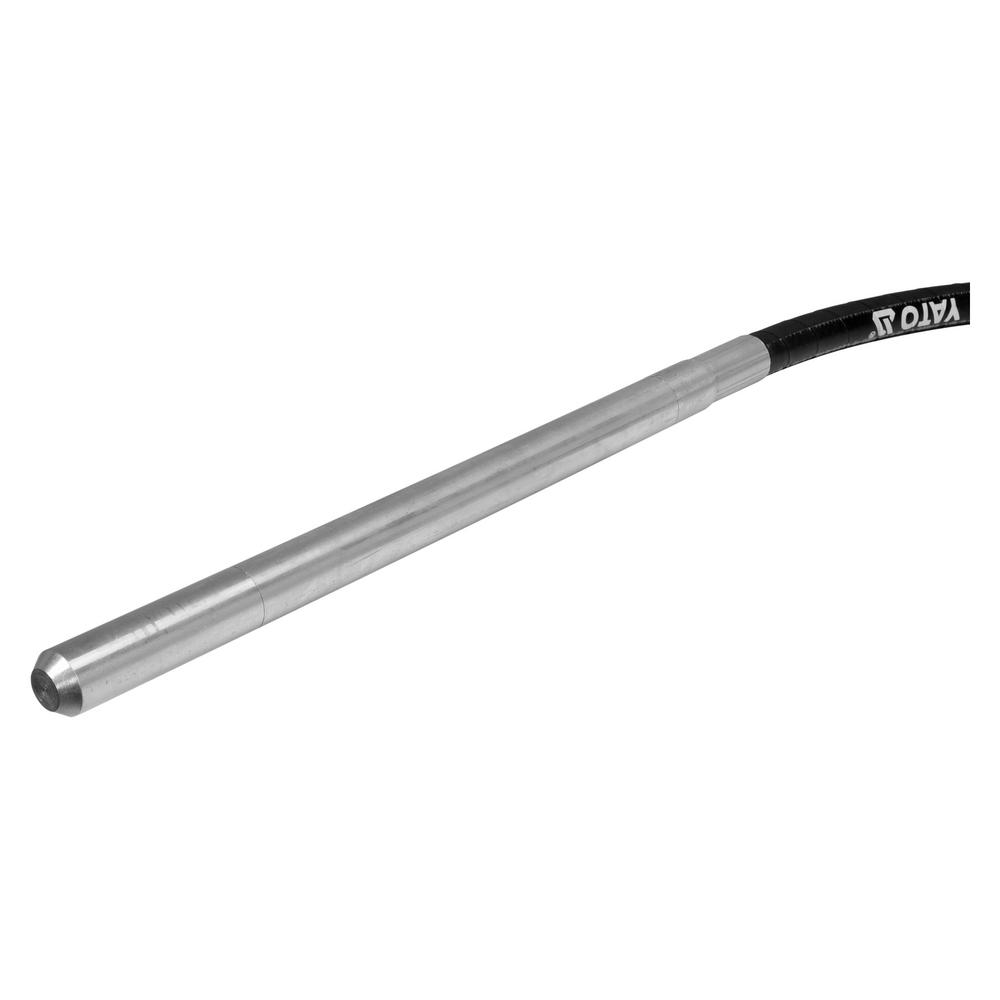

- Vibratorstav Ø 25 mm (axel och stav sammanlagt 1,2 m)
Batteri och laddare ingår inte.
Egenskaper:
- Batteridrift: 18 V Li-ion-skjutbatteri, ingen elsladd på arbetsplatsen.
- Vibrationsfrekvens 12 500 min⁻¹: Komprimerar massan och avlägsnar luftblåsor runt staven.

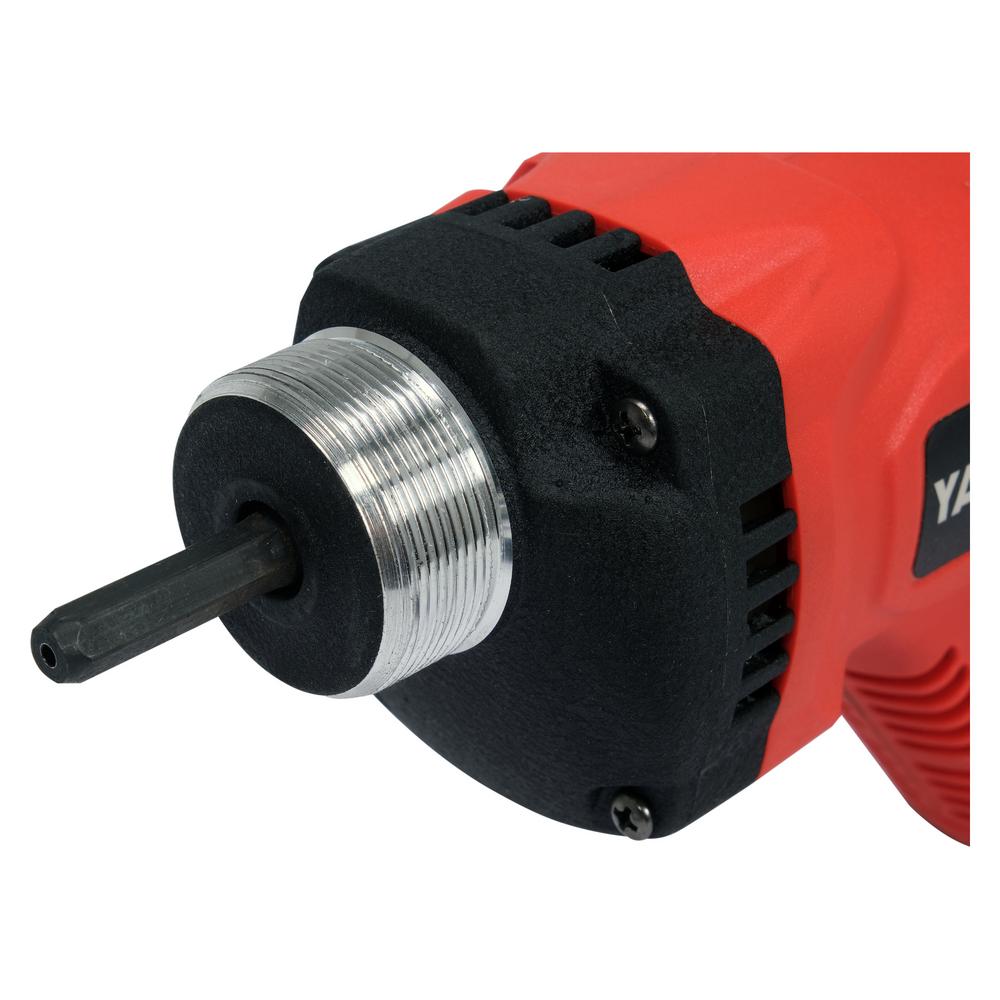

- Gänghylsa: Axeln och staven tas loss för rengöring, förvaring och transport.
- Brytarspärr: Strömbrytaren kan låsas i tillslaget läge vid långa komprimeringsperioder; spärren frigörs genom att trycka på strömbrytaren.
- Tvåhandsgrepp: Drivenheten hålls med båda händerna under användning.
- Utbytbar vibratorstav: Reservdel YT-82597 (metall/gummi, 1,2 m, Ø 25 mm).
- Isoleringsklass II: Dubbelisolerad konstruktion.
Tekniska egenskaper:
- Spänning: 18 V DC
- Batterityp: Li-Ion
- Medföljande batterier: nej
- Laddare medföljer: nej
- Märkvarvtal: 3100 min⁻¹
- Vibrationsfrekvens: 12 500 min⁻¹
- Längd på axel och vibratorstav: 1,2 m
- Vibratorstavens diameter: 25 mm
- Isoleringsklass: II
- Kapslingsklass: IPX0
- Ljudtrycksnivå LpA: 63,0 ± 3,0 dB(A)
- Ljudeffektnivå LwA: 74,0 ± 3,0 dB(A)
- Vibrationsnivå ah: 3,2 ± 1,5 m/s²
- Användning: komprimering av färsk betongmassa
- Kompatibel vibratorstav: YT-82597
- Minsta tjocklek på betongmassan: 10 cm
- Gjutlagrets tjocklek: högst 50 cm, rekommendation 30–50 cm
- Avstånd mellan nedsänkningar: 20–25 cm (8–10 × stavens diameter)
- Nedsänkningstid: 5–15 s
- Stavens förflyttningshastighet: cirka 8 cm/s
- Minsta avstånd till hinder: 7 cm
- Underhållsintervall för axel och stav: 100 drifttimmar
- Standarder: EN 62841-1, EN 60745-2-12, EN ISO 12100, EN 60204-1, EN IEC 55014-1/-2, EN IEC 61000-3-2, EN 61000-3-3
Bruksanvisning för Yato batteridriven betongvibrator 18V:
Läs den ursprungliga bruksanvisningen före användning. Alla monterings- och underhållsåtgärder utförs med batteriet uttaget.
- Kontroll: Packa upp produkten, dra i gänghylsan och kontrollera skicket på kopplingens tätning. En skadad tätning byts innan arbetet påbörjas.

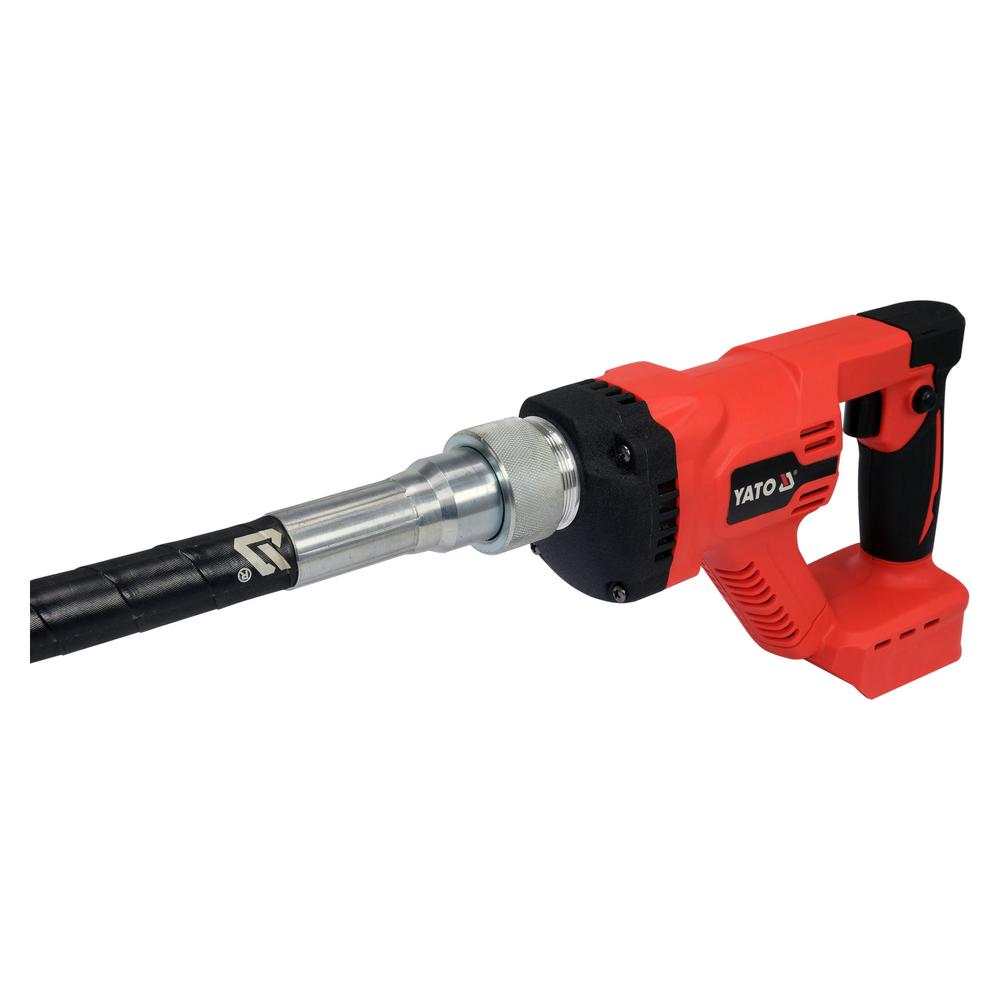

- Montering av staven: Placera den flexibla axelns ände mot drivenhetens drivaxel och skruva fast gänghylsan på drivenhetens gänga. Se till att staven inte lossnar under användningen.
- Batteri: Skjut in Yato-batteriet på 18 V i batterifacket tills spärrarna låser. Batteriet tas ut genom att trycka på spärren.
- Start: Håll drivenheten med båda händerna och tryck på strömbrytaren. Spärren aktiveras genom att trycka på låsknappen medan strömbrytaren är intryckt och sedan släppa strömbrytaren.
- Komprimering: Sänk ned staven lodrätt i 5–15 sekunder tills ytan har komprimerats, glänser lätt och stavens ljud ändras. Flytta staven med cirka 8 cm/s och lyft upp den snabbt. Nästa nedsänkningsställe ligger 20–25 cm bort; staven flyttas inte inne i betongen.
- Undvik tomgång: Låt inte staven vibrera länge utanför betongen, eftersom den då överhettas.
- Rengöring: Stoppa apparaten, ta ut batteriet och axeln och skölj staven och axeln med vatten direkt efter arbetet. Torka torrt. Drivenheten rengörs med en fuktig trasa och ventilationsöppningarna med en borste eller tryckluft på högst 0,3 MPa.
- Förvaring och transport: Förvara torrt inomhus med axeln losstagen. Vid längre transporter transporteras axeln och drivenheten separat.
Varningar:
- Skyddsutrustning: Använd skyddsglasögon, hörselskydd, skyddsskor och skyddshandskar.
- Fukt: Drivenhetens kapslingsklass är IPX0; sänk inte ned den i vatten och rikta inte vatten mot den.
- Högtryckstvätt: Axeln och vibratorstaven får inte rengöras med högtryckstvätt.
- Härdad betong: Betong får inte härda på axelns eller stavens yta; det skadar dem.
- Hinder: Staven får inte träffa armering, form eller andra hinder; tryck inte staven med våld.
- Bärning: Bär apparaten i drivenheten och staven, inte i den belastade axeln.
- Batterier: Använd endast batterier i Yato 18V-systemet; batterifacket eller batteriet får inte modifieras.
- Oavsiktlig start: Kontrollera att strömbrytaren är avstängd innan batteriet sätts i.
- Vibrationer och buller: Långvarig användning medför exponering för vibrationer; ta pauser och bedöm exponeringen under verkliga förhållanden.
Vanliga frågor:
Ingår batteri och laddare i stommen Yato batteridriven betongvibrator 18V?
Nej. I leveransen ingår drivenheten, den flexibla axeln och vibratorstaven på 25 mm; batteri och laddare i Yato 18V-systemet köps separat.
Hur tjockt betonglager kan komprimeras med staven på 25 mm?
Tillverkaren rekommenderar gjutlager på 30–50 cm, högst 50 cm. Massans minsta tjocklek är 10 cm.
Hur länge hålls staven på ett ställe?
5–15 sekunder beroende på betongens typ och densitet. Ett färdigt ställe känns igen på den komprimerade, lätt glänsande ytan och på att stavens ljud ändras.
Med vilket avstånd sänks vibratorstaven ned?
8–10 gånger stavens diameter, det vill säga med 20–25 cm mellanrum för staven på 25 mm över hela gjutningen.
Kan vibratorstaven bytas?
Ja. Staven som fästs med gänghylsa byts mot reservdelen YT-82597 (1,2 m, Ø 25 mm).
Hur underhålls vibratorn?
Staven och axeln sköljs med vatten direkt efter arbetet och torkas. Var 100:e drifttimme kontrolleras och smörjs de av en auktoriserad verkstad.
Återvinningsanvisningar:
Yato batteridriven betongvibrator 18V är en elektrisk och elektronisk apparat (märkt med en överkorsad soptunna). En uttjänt apparat lämnas till SER-insamlingen, inte till blandavfallet. Li-ion-batterier lämnas separat till en insamlingsplats för batterier med skyddade poler; ett skadat batteri får inte transporteras på vanligt sätt. Kartongförpackningen sorteras till kartonginsamlingen och plastdelarna till plastinsamlingen.
