Beskrivning
Yato batteridriven slipmaskinssats 18V (YT-828296) innehåller två slipmaskiner för Yato 18V -batterisystemet: en borstlös vinkelslip för 125 mm YT-828293 och en rakslip YT-82824. I satsen ingår ett 4 Ah (72 Wh) Li-Ion-batteri som passar till båda maskinerna samt en laddare.

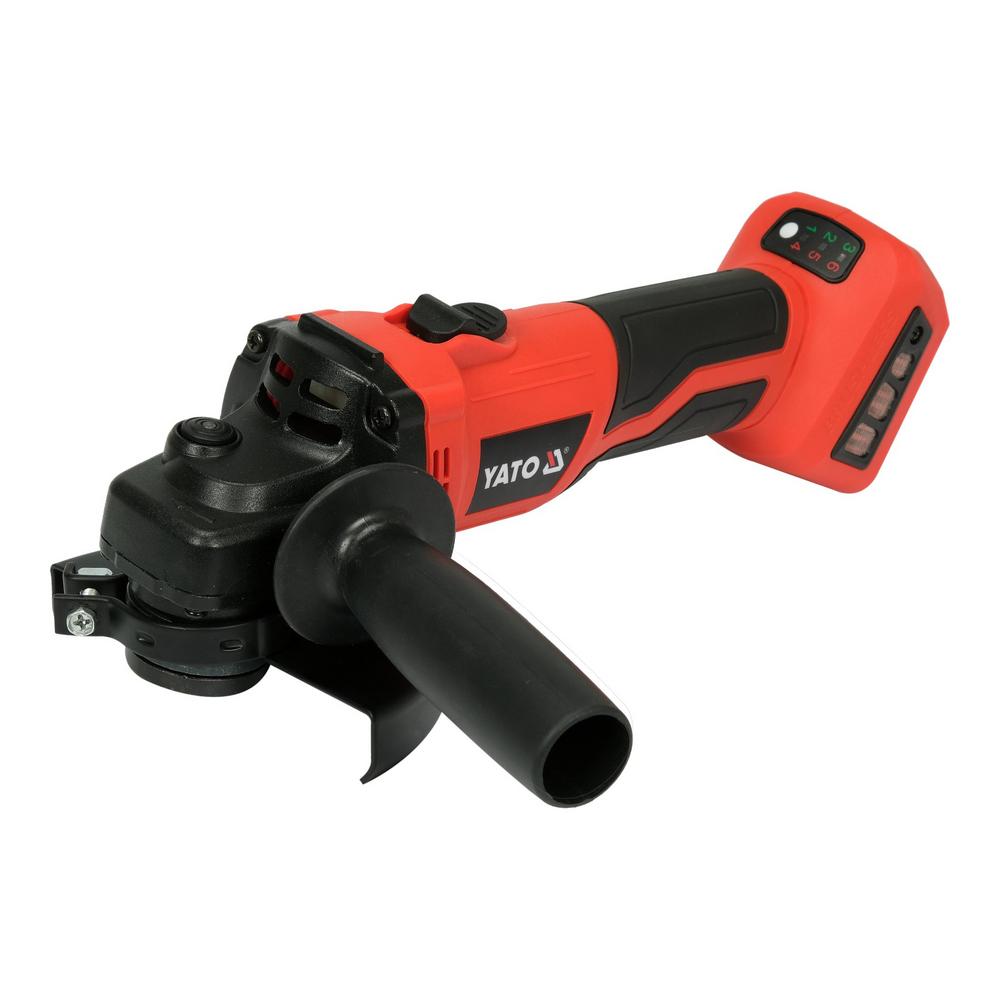

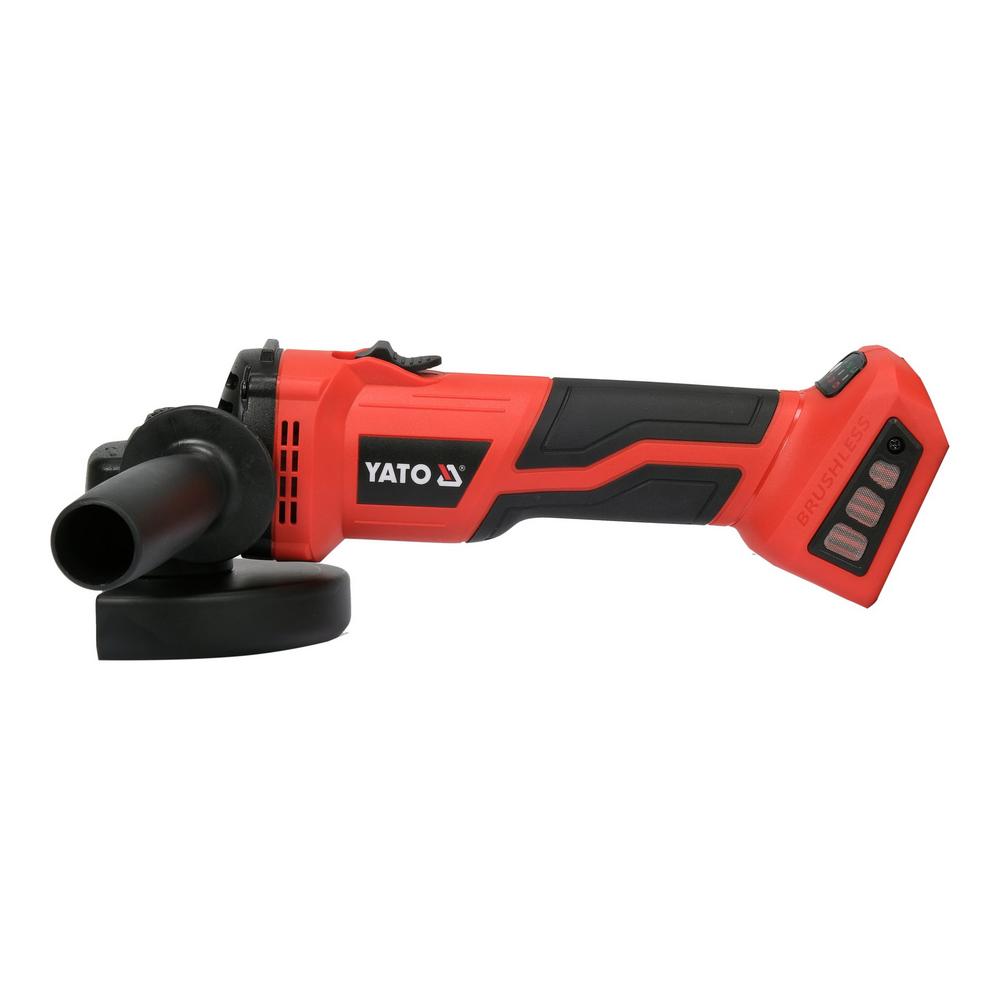

Vinkelslipens varvtal är 3000–8500 min⁻¹, skivdiametern 125 mm, hålet 22,2 mm och spindelgängan M14. Hastigheten väljs elektroniskt i steg, och mjukstarten jämnar ut accelerationen. Med vinkelslipen slipas och kapas metall och mineraliska material, till exempel natursten och hård porslinskeramik.

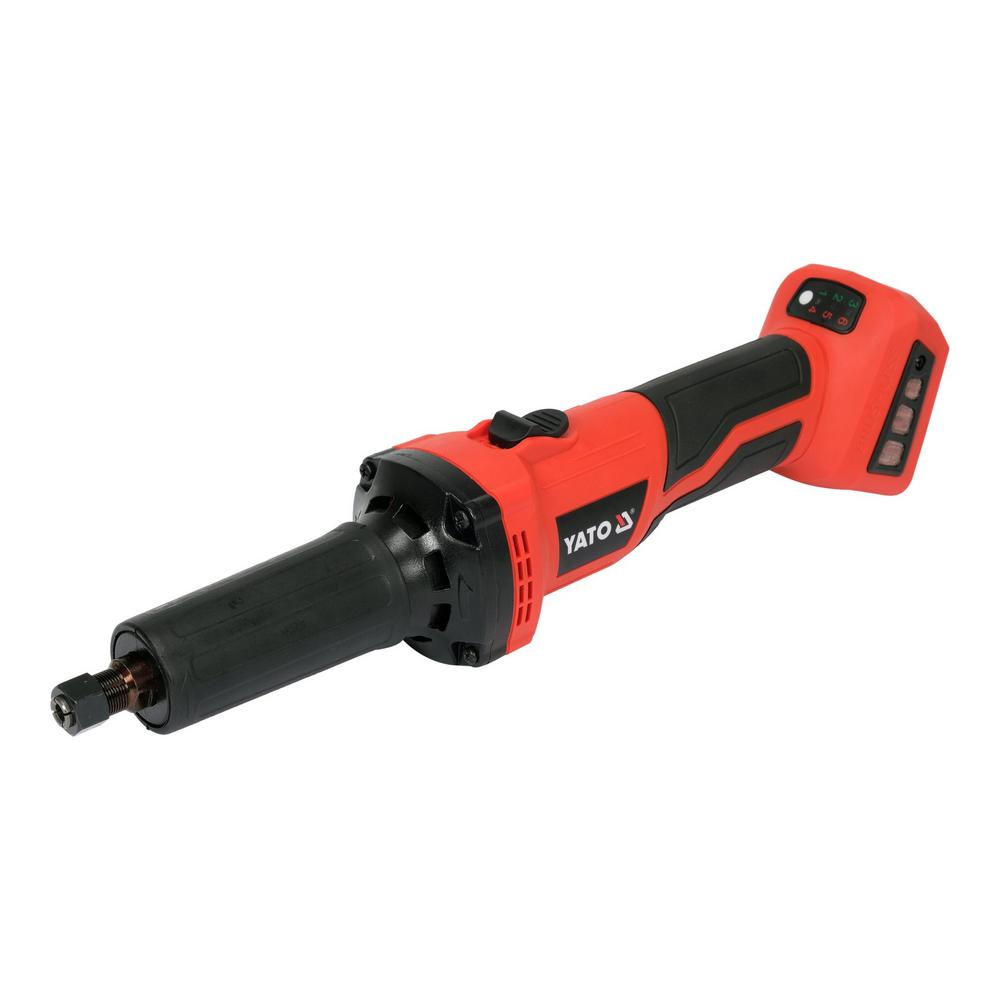

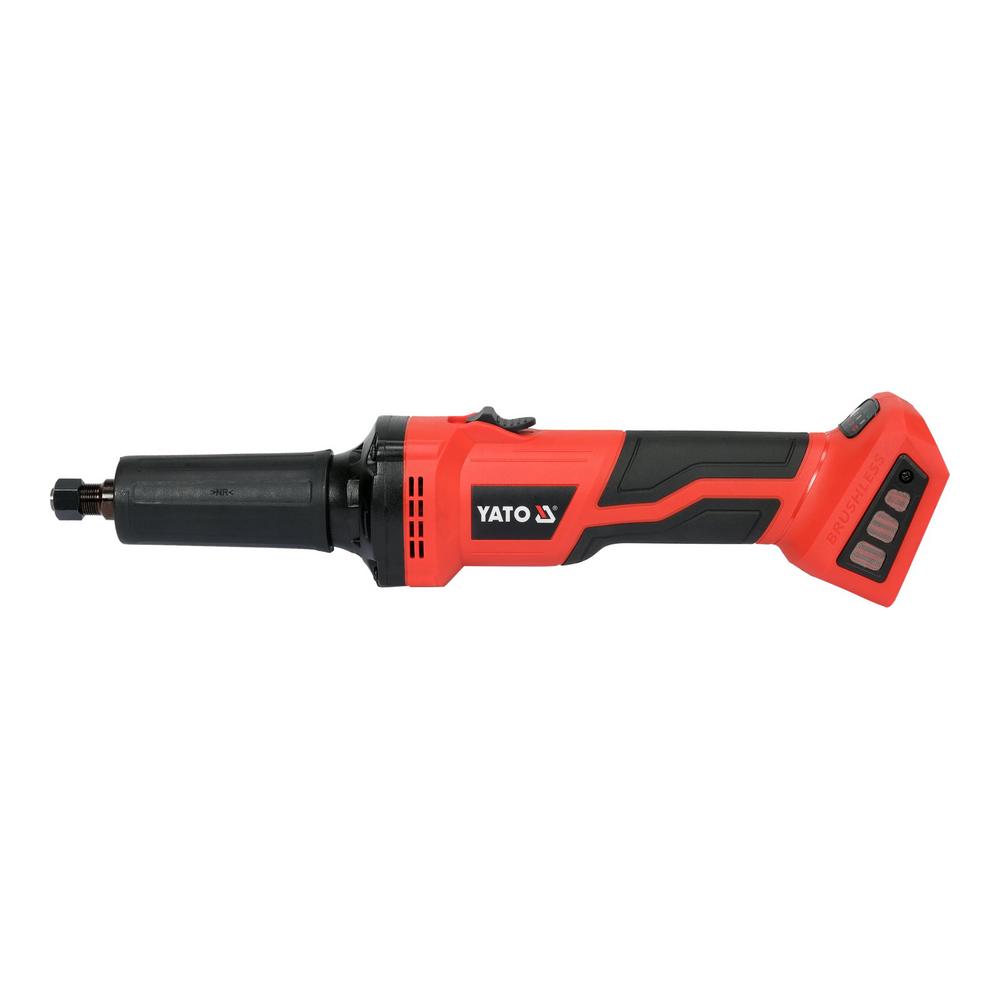

Rakslipens varvtal är 8000–26000 min⁻¹. Den har en 6 mm spännhylsa, fästmutterns gänga är M15, och tillbehörens största diameter är 25 mm. Med rakslipen slipar, polerar, borstar, graverar och kapar man på trånga ställen.
Laddaren laddar ett 4 Ah-batteri på cirka 2 timmar, och batteriet har laddningsindikator. Båda maskinernas elektriska skyddsklass är III och kapslingsklass IPX0. Vinkelslipens ljudeffektnivå är 97,0 dB(A) och rakslipens 89,0 dB(A).
Användningsområde och lämplighet:
Yato batteridriven slipmaskinssats 18V är avsedd för bearbetning av metall, sten och keramiska material i verkstaden och på installationsplatser. Till vinkelslipen passar till exempel Yato kapskiva för metall och Yato lamellrondell 125 mm. Maskinerna finns också separat utan batteri: Yato batteridriven vinkelslip 18V 125 mm, utan batteri och Yato batteridriven rakslip 18V, utan batteri.
- Slipning av svetsfogar och ytor: med vinkelslipen slipas med sidan i högst 30° vinkel; med rakslipen efterbehandlas trånga hörn och hål.
- Kapning av metall: med vinkelslipen kapas profiler och rör med en 125 mm kapskiva i rak linje.
- Sten och keramik: med vinkelslipen torrkapas och torrslipas med diamantskivor; med rakslipen med slipstenar och slipstift.
- Form- och efterbehandlingsarbeten: med rakslipen polerar, borstar och graverar man med tillbehör med 6 mm skaft och högst 25 mm diameter.

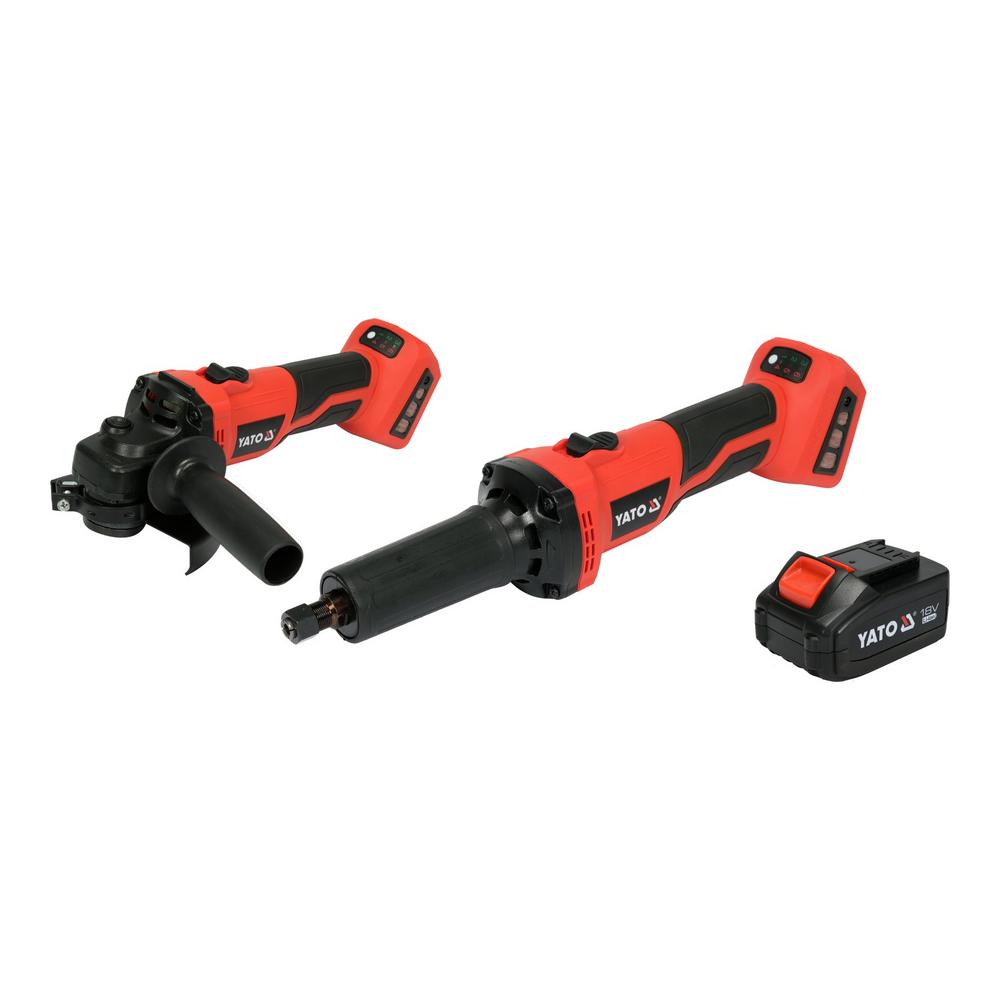

Förpackningens innehåll:
- Batteridriven vinkelslip 18V 125 mm (YT-828293)
- Stödhandtag, skivskydd och nyckel för montering av skivan
- Batteridriven rakslip 18V (YT-82824)
- 2 × fast nyckel för montering av tillbehör

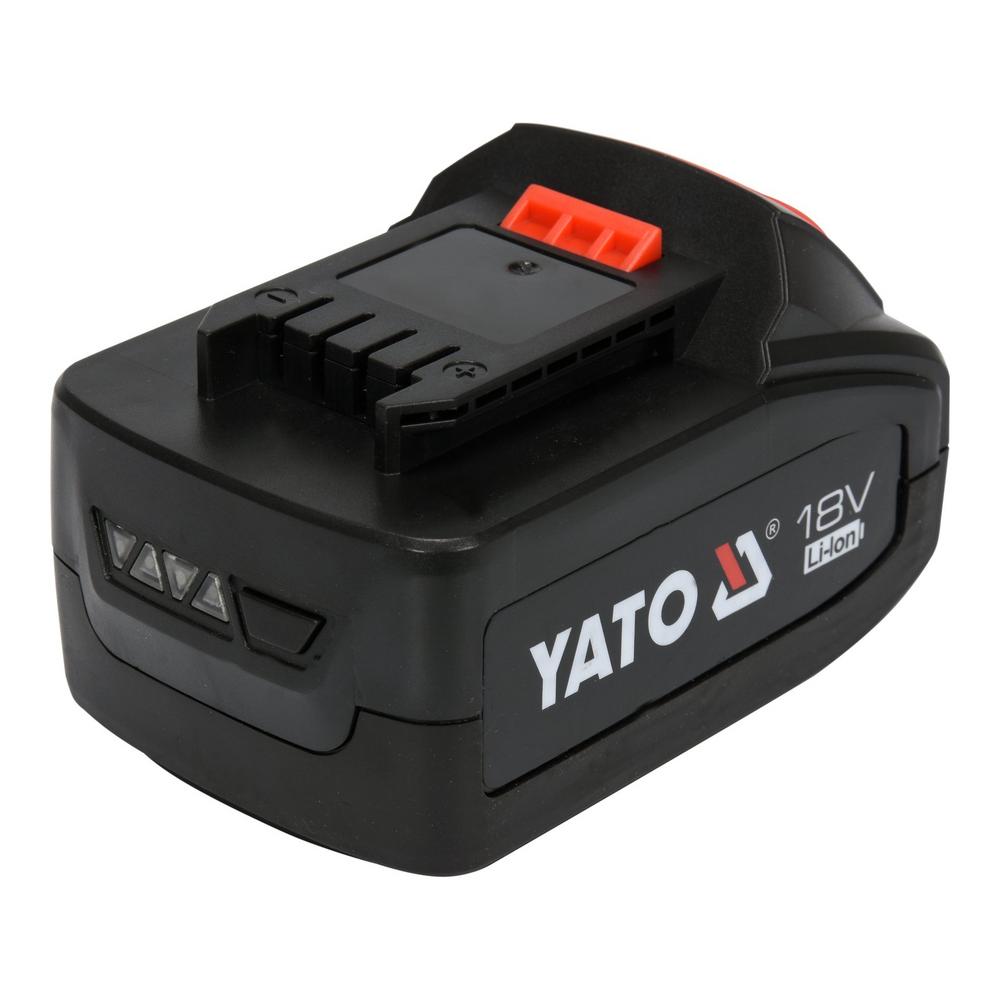

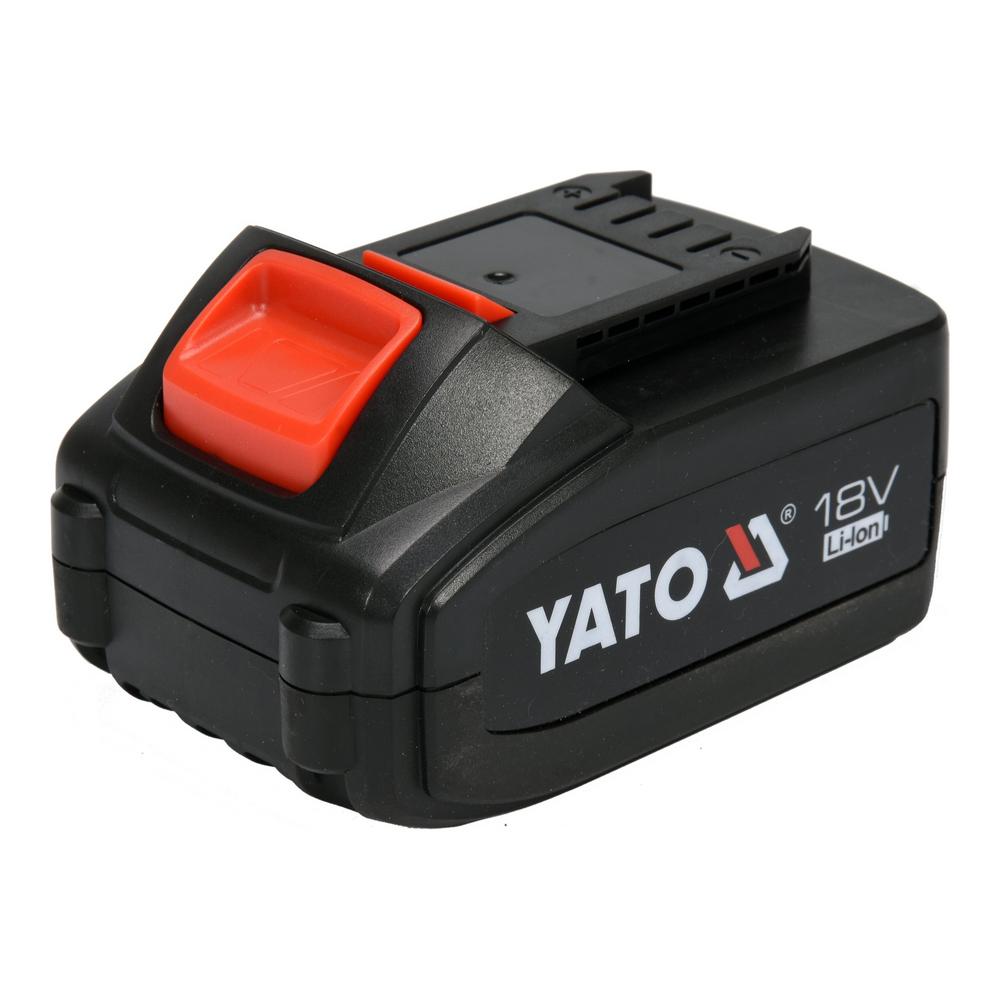

- Li-Ion-batteri 18 V / 4 Ah
- Laddare
Egenskaper:
- Två maskiner, ett batteri: samma 18 V / 4 Ah-batteri passar till vinkelslipen och rakslipen.
- Borstlös vinkelslip: 125 mm skivor, M14-spindel, spindellås för skivbyte.

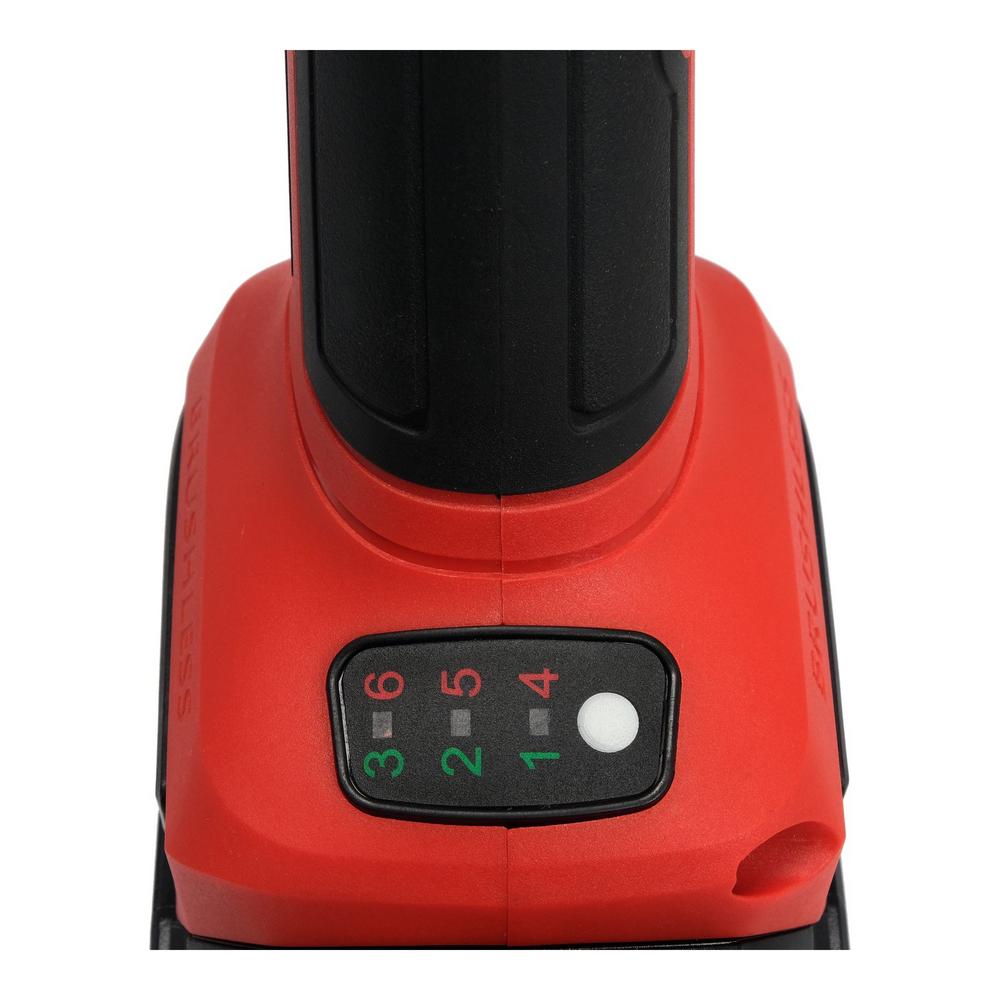

- Stegvis hastighetsreglering: hastighetssteg som väljs med en knapp på båda maskinerna; låga steg visas i grönt, höga i rött.
- Mjukstart: maskinen accelererar jämnt utan ryck.

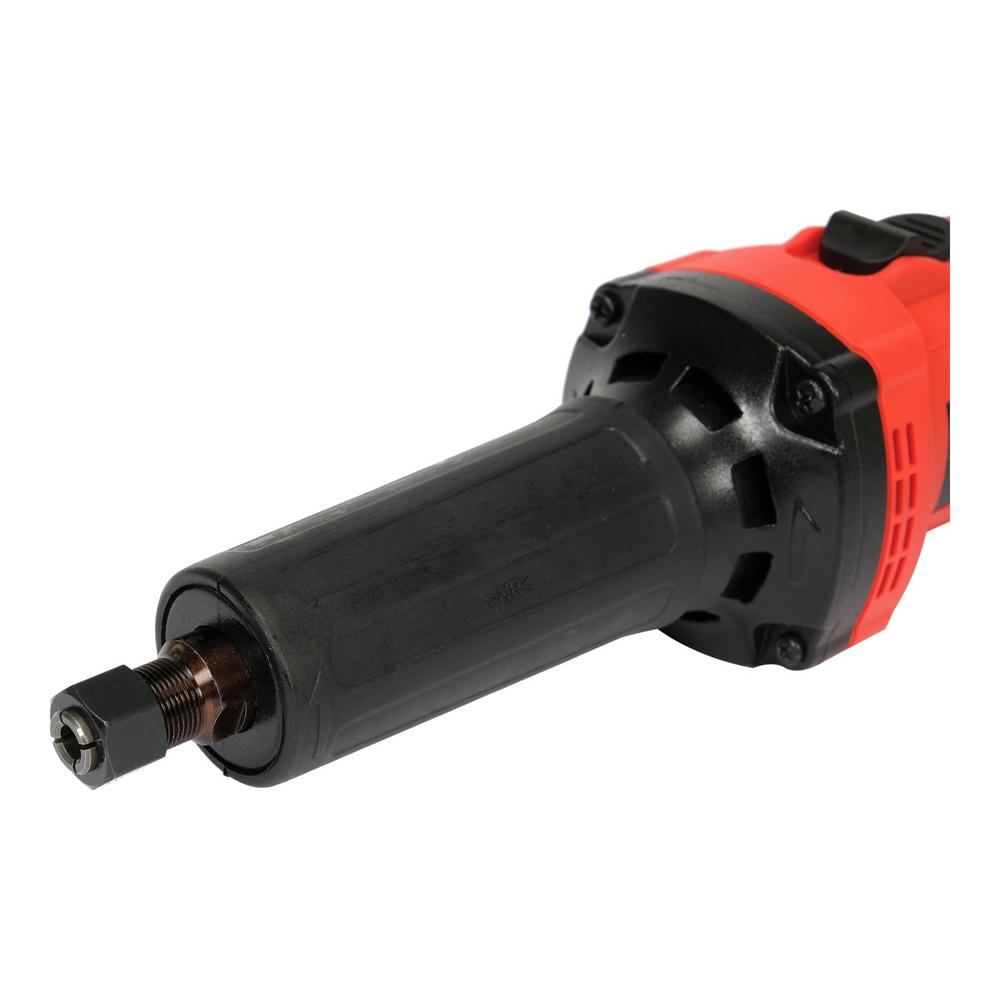

- Rakslipens 6 mm spännhylsa: skaftet fästs med mutter; minst halva skaftet inne i spännhylsan.
- Låsbar strömbrytare: rakslipens strömbrytare kan låsas i främre läget för långa arbeten.
- Laddningsindikator och snabbladdning: batteriet laddas på cirka 2 timmar.
Tekniska egenskaper:
- Varvtal, vinkelslip: 3000–8500 min⁻¹.
- Varvtal, rakslip: 8000–26000 min⁻¹.
- Skivdiameter (vinkelslip): 125 mm.
- Skivans håldiameter (vinkelslip): 22,2 mm.
- Gänga: M14 (vinkelslipens spindel), M15 (rakslipens fästmutter).
- Skivans största tjocklek (vinkelslip): 6 mm.
- Spännhylsans storlek (rakslip): 6 mm.
- Tillbehörens största diameter (rakslip): 25 mm.
- Spänning: 18 V DC.
- Batterityp: Li-Ion (Yato 18V).
- Batteriets kapacitet: 4000 mAh (4 Ah).
- Batteriets energi: 72 Wh.
- Antal batterier: 1.
- Laddare: ingår; inspänning 220–240 V, 50/60 Hz, utgång 21 V DC / 2,4 A, 60 W.
- Laddningstid: 2 h.
- Motor: borstlös (vinkelslip).
- Hastighetsreglering: ja.
- Mjukstart: ja.
- Snabbladdning: ja.
- Laddningsindikator: ja.
- Elektrisk skyddsklass: III.
- Kapslingsklass: IPX0.
- Ljudtrycksnivå LpA: 78,0 ± 3,0 dB(A) rakslip, 89,0 ± 3,0 dB(A) vinkelslip.
- Ljudeffektnivå LwA: 89,0 ± 3,0 dB(A) rakslip, 97,0 ± 3,0 dB(A) vinkelslip.
- Vibration: 2,47 ± 1,5 m/s² rakslip, 7,28 ± 1,5 m/s² vinkelslip.
- Standarder: EN 62841-1, EN IEC 62841-2-3 (vinkelslip), EN 60745-2-23 (rakslip), EN 55014-1, EN 55014-2.
Bruksanvisning för Yato batteridriven slipmaskinssats 18V:
Batteri: ladda batteriet i laddaren före första användningen (röd LED = laddning, grön = fullt). Skjut in batteriet i maskinens batterifack tills spärren låser. Ta alltid ut batteriet före byte av tillbehör, inställningar och underhåll.
Vinkelslip: montera skivskyddet och stödhandtaget. Sätt den övre flänsen, skivan och den nedre flänsen på spindeln, tryck på spindellåset och dra åt med nyckeln. Provkör obelastad i en minut. Slipa i högst 30° vinkel och kapa med skivan vinkelrät, och för maskinen i skivans rotationsriktning.
Rakslip: lossa fästmuttern med två fasta nycklar, sätt skaftet i spännhylsan så att avståndet mellan arbetsdelen och spännhylsan är högst 8 mm och minst halva skaftet är inne i spännhylsan, och dra åt muttern. Starta genom att trycka på brytarens bakre del och skjuta brytaren framåt; provkör i cirka 30 sekunder.
Hastighet: välj steg med knappen när batteriet sitter i. På vinkelslipen låga steg för borstar och slippapper, höga för slipskivor; på rakslipen väljs hastigheten efter tillbehöret innan arbetet påbörjas.
Arbete och underhåll: spänn fast arbetsstycket, håll maskinen med två händer och för tillbehöret mot arbetsstycket först vid full hastighet. Yttemperaturen får inte överstiga 60 °C. Rengör höljena och ventilationsöppningarna med tryckluft (högst 0,3 MPa), en pensel eller en torr trasa.
Varningar:
- Använd skyddsglasögon eller ansiktsskydd, hörselskydd, andningsskydd och skyddshandskar; slipdamm kan vara hälsoskadligt.
- På vinkelslipen endast skivor med en tillåten periferihastighet på minst 80 m/s och ett varvtal på minst maskinens varvtal; på rakslipen tillbehör på högst 25 mm med ett tillåtet varvtal på minst 26000 min⁻¹.
- Använd inte vinkelslipen utan skivskydd och stödhandtag.
- Risk för bakslag: låt inte skivan fastna, stå inte i snittlinjen och använd inte tandade sågblad.
- Gnistor kan orsaka brand; arbeta inte nära brandfarliga material.
- Tillbehören och arbetsstycket blir varma; låt dem svalna innan de tas bort.
- Håll maskinen i de isolerade handtagen om tillbehöret kan träffa dolda elledningar.
- Ladda batteriet endast med den medföljande laddaren i ett torrt utrymme under uppsikt av en vuxen.
Vanliga frågor:
Vad ingår i förpackningen Yato batteridriven slipmaskinssats 18V? Vinkelslipen YT-828293 med stödhandtag, skydd och nyckel, rakslipen YT-82824 med två fasta nycklar, ett 18 V / 4 Ah Li-Ion-batteri och laddare. Slipskivor och tillbehör till rakslipen ingår inte.
Kan samma batteri användas i båda maskinerna? Ja. Batteriet flyttas från den ena maskinen till den andra; det passar även till andra verktyg i Yato 18V-systemet.
Vilka storlekar på tillbehör passar till rakslipen? Tillbehör med 6 mm skaft och en diameter på högst 25 mm; skaftet får sticka ut högst 8 mm ur spännhylsan.
Vilka skivor passar till vinkelslipen? Skivor på 125 mm med 22,2 mm hål eller M14-gänga, tjocklek högst 6 mm och tillåten periferihastighet minst 80 m/s.
Hur lång tid tar det att ladda batteriet? Den medföljande laddaren laddar ett 4 Ah-batteri på cirka 2 timmar.
Återvinningsanvisningar:
Kartongförpackningen sorteras till kartonginsamlingen och plastdelarna till plastinsamlingen. En uttjänt Yato batteridriven slipmaskinssats 18V består av elektriska apparater (SER): maskinerna och laddaren lämnas till en insamlingsplats för elektriska och elektroniska produkter eller till återförsäljaren, inte till blandavfallet. Li-Ion-batteriet återvinns separat på en insamlingsplats för batterier med polerna tejpade. Litiumjonbatterier är farligt gods vid transport: ett skadat batteri får inte skickas.
