Beskrivning

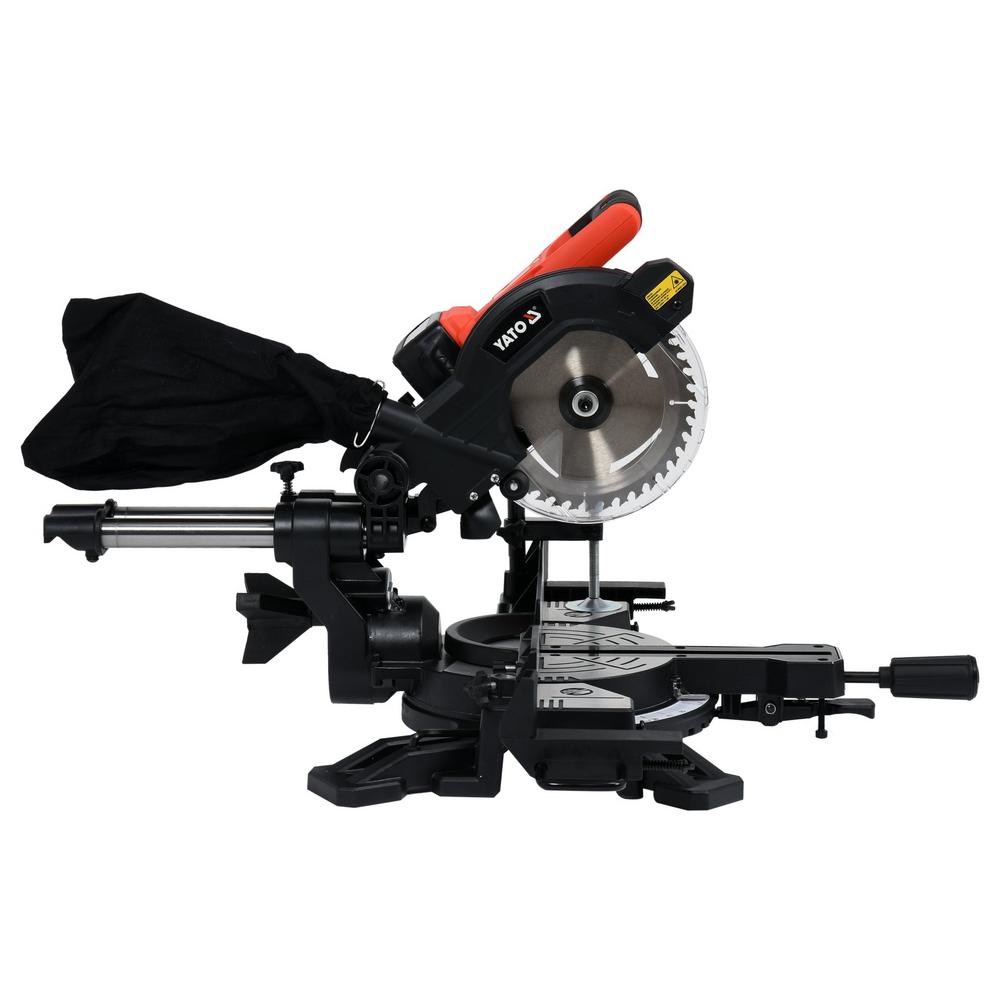

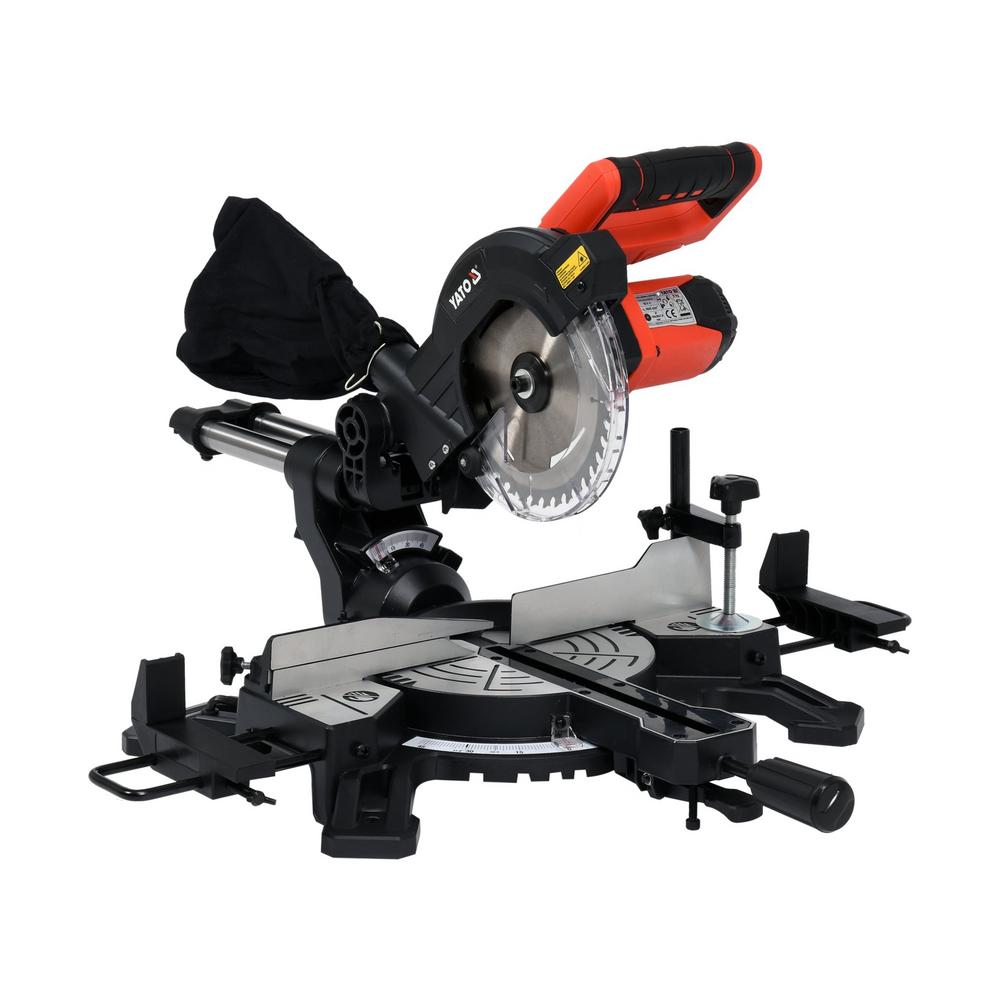

Yato batteridriven kapsåg 18V 4 Ah är en kap- och geringssåg med glidskenor för raka snitt och vinkelsnitt i trä, träbaserade skivor, laminat och plast. I satsen ingår ett 4 Ah Li-Ion-batteri och en snabbladdare (laddningstid cirka 2 h), så sågen är klar att använda direkt efter laddningen. Klingans diameter är 185 mm, centrumhålet 30 mm och varvtalet 3600 min⁻¹.

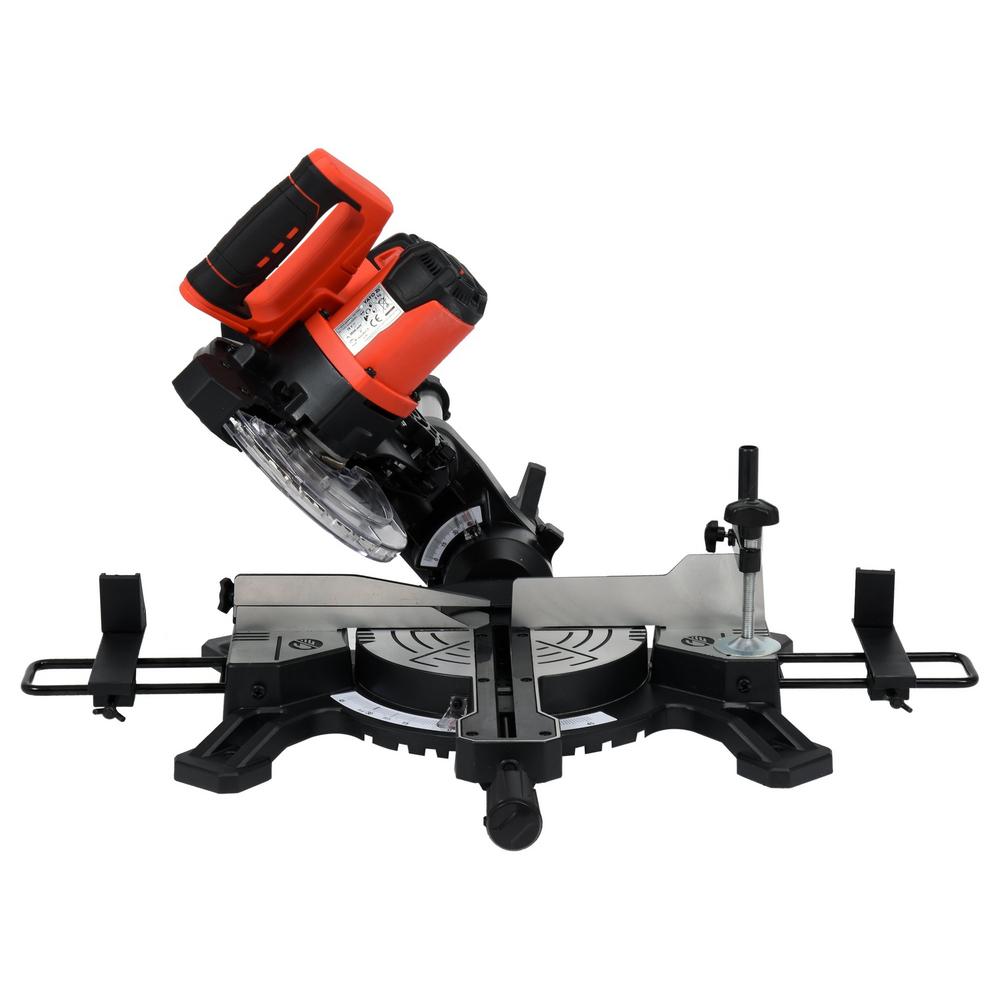

Sågenheten rör sig på kullagrade glidskenor, så raka snitt kan göras i arbetsstycken som är 51 mm höga och 203 mm breda. Sågenheten kan vridas horisontellt ±45° och lutas upp till 45°. Geringsskalan har låslägen för vinklarna 0°, 15°, 22,5°, 31,6° och 45°.
Vid vinkelsågning är kapaciteten 51 x 152 mm (gering 45°), 35 x 203 mm (lutning 45°) och 35 x 152 mm (gering och lutning 45°). Det finns tre sågsätt: kapning genom att sänka sågenheten, glidsågning med nedsänkt och låst sågenhet samt spårsågning, där enheten sänks till ett djup som ställts in med stoppet och förs horisontellt.
En röd laserpekare i klass 2 (650 nm, under 1 mW) visar såglinjen på arbetsstycket och slås på med en separat brytare. Till dammutsugsanslutningen ansluts den medföljande dammpåsen eller dammsugarens slang. Sågen väger 9 kg, och bärhandtaget mitt på stommen balanserar den vid förflyttning. Ljudeffektnivån är 96,14 dB(A), så hörselskydd behövs.
Användningsområde och lämplighet:
Kapsågen är avsedd för exakta tvär- och vinkelsnitt i trä och träbaserade material när arbetsstycket kan spännas fast på sågens arbetsbord.
- Golv- och taklister: Geringssågning av golv- och taklister samt PVC-lister för inner- och ytterhörn; låslägena 22,5° och 31,6° gör sågningen av månghörniga hörn snabbare.
- Golv och paneler: Kapning av laminat-, parkett- och panelbräder upp till 203 mm bredd; för laminerade skivor rekommenderar tillverkaren en klinga med 48 tänder.
- Ribbor och reglar: Kapning av ribbor, reglar och läkt i längd upp till 51 mm höjd; långa arbetsstycken stöds med bordsförlängningar eller arbetsbockar.
- Takfot och panel: Fassågning av takfotsbrädor, ytterpanel och foderlister med kombinerad gerings- och lutningsvinkel.
- Elinstallationer: Rak kapning och vinkelkapning av kabelkanaler och lister av plast.
Sågen använder samma batterier som andra Yato 18 V-verktyg, till exempel Yato 18V Li-Ion-batteri, som laddas med laddaren Yato batteriladdare 18V 2,4–4,5A intelligent snabbladdare. I samma system ingår även Yato batteridriven tigersåg, sats 18V 4,0 Ah Li-Ion-batteri. Yato batteridriven kapsåg 18V 4 Ah passar den som ännu inte har något Yato 18 V-batteri; enbart stommen utan batteri och laddare är modellen YT-82817.
Förpackningens innehåll:
- Yato batteridriven kapsåg 18 V
- Sågklinga 185 x 30 mm, 40 tänder
- Dammpåse
- Tving för arbetsbordet
- Låsskruv för arbetsbordet
- Li-Ion-batteri 18 V 4 Ah
- Snabbladdare 18 V
Egenskaper:
- Glidskenor: Den kullagrade glidstyrningen ökar sågbredden till 203 mm; styrningen kan låsas med en skruv för vanlig kapning.

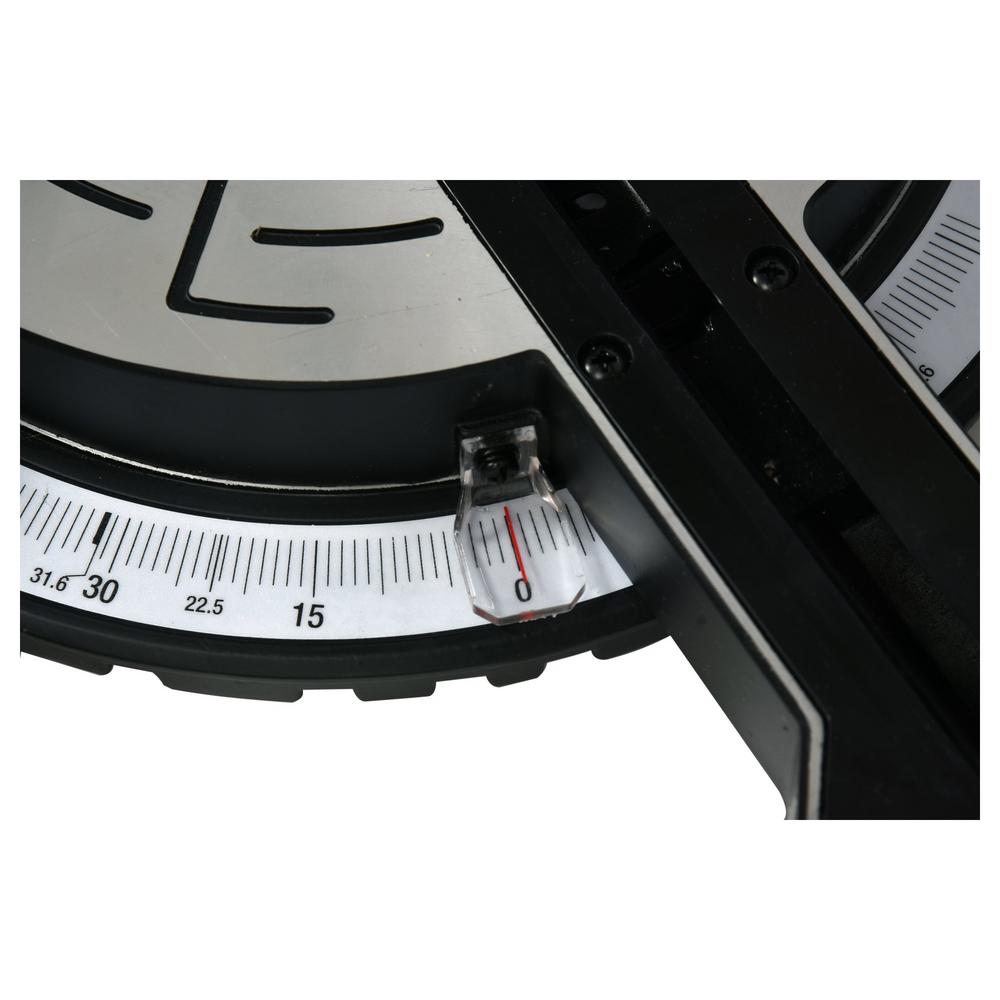

- Geringsvinkel ±45°: Låsspaken går i hack vid vinklarna 0°, 15°, 22,5°, 31,6° och 45°; andra vinklar låses med låsskruven.

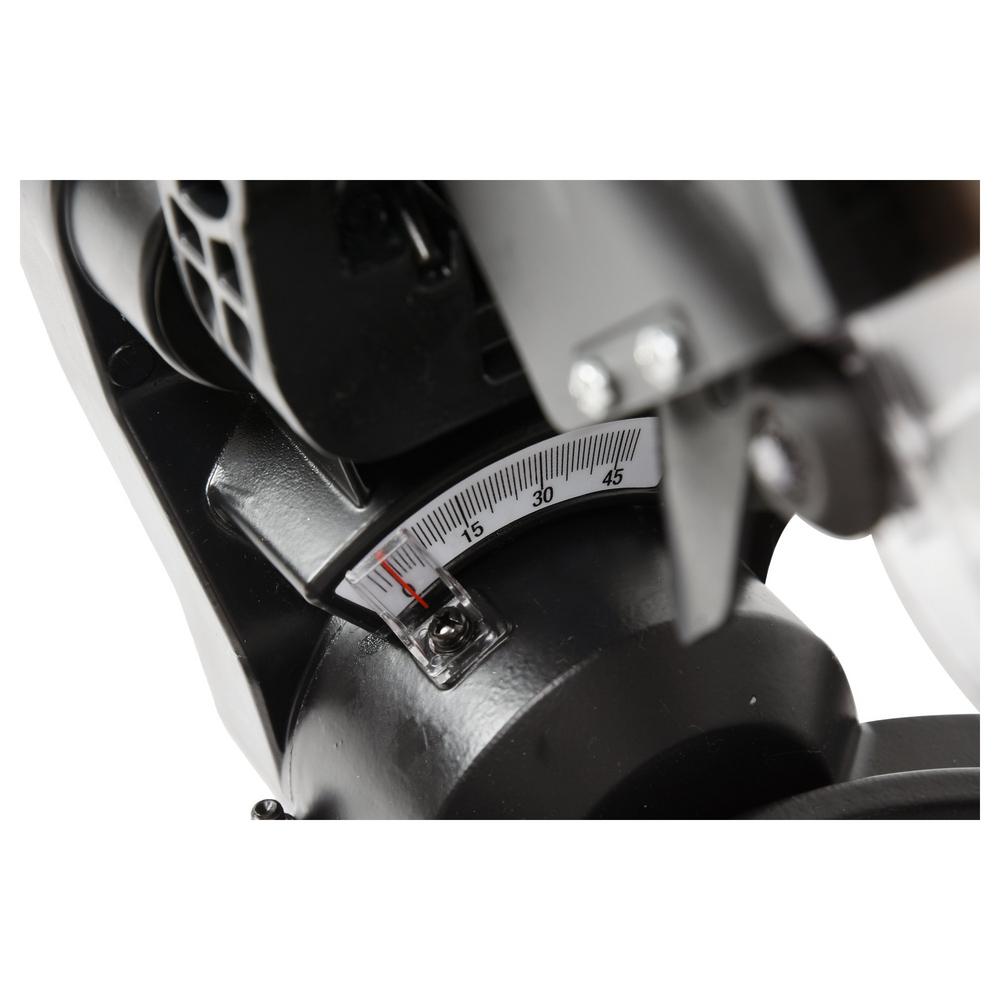

- Lutningsvinkel 45°: Sågenheten lutas med spaken, och vinkeln avläses på stativets skala; med stoppskruvarna i skalans ändar kalibreras vinkelområdet.
- Spårsågning: Med djupstoppet och justerskruven stannar sågenheten på inställd höjd, till exempel för sågning av spår.
- Laserpekare: Röd laser i klass 2 visar såglinjen; egen brytare med lägena O och I.
- Dammutsug: Till anslutningen fästs dammpåsen eller slangen till ett externt dammutsug direkt eller med adapter (adapter ingår inte).
- Säkerhet: Det rörliga klingskyddet öppnas när sågenheten sänks och stängs automatiskt; strömbrytaren har en säkerhetsspärr som förhindrar oavsiktlig start.
- Fastspänning av arbetsstycket: Bordets tving, det ställbara anhållet och de utdragbara sidostöden håller arbetsstycket på plats; hålen i stativet gör det möjligt att fästa sågen i underlaget.
- Yato 18 V-systemet: Kompatibel med Yato 18 V Li-Ion-batterier (YT-828461, YT-828462, YT-828463) och laddare (YT-828498–YT-828502).
- Batteriets räckvidd: Enligt tillverkaren över 100 kapningar i 40 x 60 mm ribba på en laddning av det medföljande 4 Ah-batteriet.
- Batteri och snabbladdare: Batteriet har laddningsindikator (LED-lampor när knappen trycks in); laddarens röda lysdiod lyser under laddningen och den gröna visar att batteriet är fullt.
Tekniska egenskaper:
- Spänning: 18 V DC.
- Batterityp: Li-Ion (Yato 18 V).
- Batteriets kapacitet: 4000 mAh (4 Ah).
- Batterier i leveransen: 1.
- Laddare i leveransen: ja.
- Laddningstid: 2 h.
- Snabbladdning: ja.
- Laddningsindikator: ja.
- Laddare: 220–240 V~, 50/60 Hz, 60 W; utgång 21 V DC, 2,4 A.
- Varvtal: 3600 min⁻¹.
- Sågklingans ytterdiameter: 185 mm.
- Sågklingans centrumhål: 30 mm.
- Sågklingans största tjocklek: 2,0 mm.
- Klingans antal tänder: 40.
- Sågkapacitet (höjd x längd), gering 0° / lutning 0°: 51 x 203 mm.
- Sågkapacitet, gering 45° / lutning 0°: 51 x 152 mm.
- Sågkapacitet, gering 0° / lutning 45°: 35 x 203 mm.
- Sågkapacitet, gering 45° / lutning 45°: 35 x 152 mm.
- Geringsvinkel: ±45°, låslägen 0°, 15°, 22,5°, 31,6°, 45°.
- Största lutningsvinkel: 45°.
- Arbetsstyckets minsta mått: 200 x 20 x 20 mm (längd x höjd x tjocklek).
- Laserpekare: ja, klass 2.
- Lasereffekt: < 1 mW.
- Laserns våglängd: 650 nm.
- Laserns färg: röd.
- Skyddsklass: III.
- Kapslingsklass: IPX0.
- Ljudtrycksnivå LpA: 83,14 ± 3,0 dB(A).
- Ljudeffektnivå LwA: 96,14 ± 3,0 dB(A).
- Vikt: 9 kg.
- Material: trä, paneler, laminat, plast.
- Krav på sågklinga: träklinga med hårdmetalltänder enligt standarden EN 847-1, tillåtet varvtal minst 3600 min⁻¹.
- Dammutsug: anslutning för dammpåse eller externt dammutsug.
Bruksanvisning för Yato batteridriven kapsåg 18V 4 Ah:
Laddning av batteriet: Batteriet levereras oladdat. Rengör batteriets kontakter med en torr trasa, sätt batteriet i laddaren och anslut laddaren till ett eluttag; den röda lysdioden lyser under laddningen och den gröna lysdioden tänds när batteriet är fullt. Ladda endast i ett torrt inomhusutrymme under uppsikt av en vuxen.
Idrifttagning: Ställ sågen på ett plant och stabilt underlag, till exempel en hyvelbänk, och fäst den vid behov genom hålen i stativet. Skruva in arbetsbordets låsskruv i hålet i armen utan att dra åt den i botten. Frigör transportlåset genom att dra ut låssprinten och låt fjädern lyfta sågenheten medan du håller lätt emot i handtaget.
Inställning av vinklar: Ta ut batteriet. Geringsvinkel: lossa låsskruven, lyft låsspaken, vrid bordet till vinkeln och dra alltid åt låsskruven; enbart spaken räcker inte. Lutningsvinkel: lossa spaken, luta sågenheten enligt skalan och dra åt spaken. För klingan genom hela sågrörelsen utan batteri och kontrollera att klingan inte träffar bordet eller anhållet.
Fastspänning av arbetsstycket: Lägg arbetsstycket på bordet mot anhållet och spänn fast det med tvingen. Stöd arbetsstycken som är längre än bordet med förlängningar eller arbetsbockar. Såga ett arbetsstycke i taget.

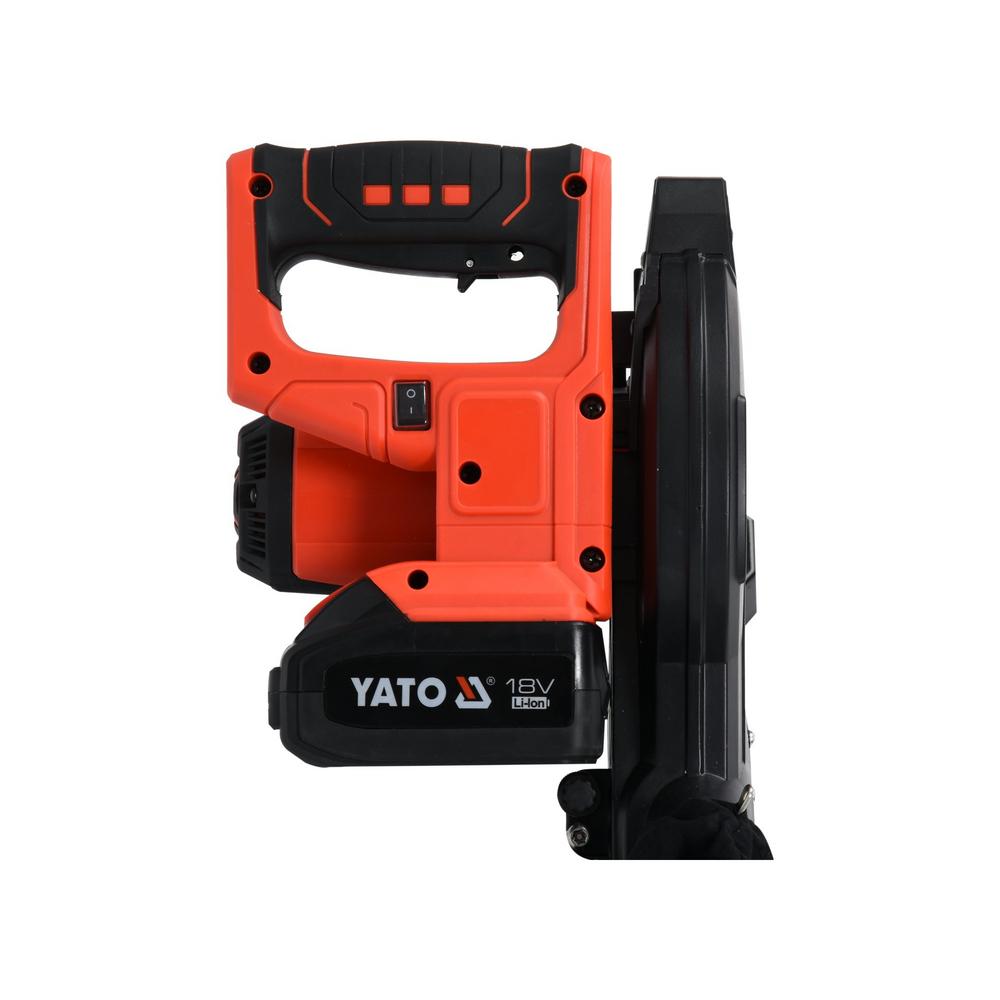

Sågning: Sätt i batteriet, tryck på brytarens säkerhetsspärr och på brytaren och låt klingan nå fullt varvtal innan den kommer i kontakt med arbetsstycket. Sänk sågenheten jämnt med lätt tryck; vid glidsågning drar man först enheten över arbetsstycket utan att såga och skjuter sedan sågen genom arbetsstycket. Lyft slutligen den roterande klingan ur spåret, släpp brytaren och vänta tills klingan har stannat.
Byte av klinga: Ta ut batteriet och använd skyddshandskar. Tryck på spindellåset, lossa klingans fästskruv med nyckeln och ta bort spännflänsen och klingan. Montera den nya klingan enligt rotationspilen och dra åt skruven medan du trycker på spindellåset.
Transport och underhåll: Lås sågenheten i nedre läget med sprinten och bär sågen i stativet, inte i sågenheten. Töm dammpåsen alltid när den är full och efter arbetet. Rengör höljet, ventilationsöppningarna och skydden med tryckluft (högst 0,3 MPa), en borste eller en torr trasa utan kemikalier.
Varningar:
- Läs bruksanvisningen före användning. Använd skyddsglasögon, hörselskydd, andningsskydd och handskar när du hanterar klingan.
- Håll händerna minst 100 mm från klingan; för inte handen över såglinjen eller bakom anhållet när klingan roterar.
- Såga inte arbetsstycken ”på fri hand”; spänn fast arbetsstycket med tvingen mot anhållet och bordet.
- Använd inte slipskivor och kapa inte metall: sågen är avsedd för trä och träliknande material.
- Laserpekare, klass 2: titta inte in i strålen och rikta den inte mot andras ögon.
- Ta ut batteriet före byte av klinga, inställningar, transport och underhåll. En fastnad klinga får lossas först när sågen har stannat och batteriet är uttaget.
- Använd endast klingor enligt standarden EN 847-1 med ett tillåtet varvtal på minst 3600 min⁻¹; använd inte spruckna eller skadade klingor.
- Inte för barn. Kapslingsklass IPX0: använd inte i regn eller i fuktiga utrymmen.
Vanliga frågor:
Vad ingår i satsen Yato batteridriven kapsåg 18V 4 Ah? Såg, sågklinga 185 mm, dammpåse, tving och låsskruv för arbetsbordet samt 18 V 4 Ah Li-Ion-batteri och snabbladdare. Utan batteri och laddare finns sågen som modellen YT-82817.
Hur breda och höga arbetsstycken kapar sågen? Vid raka snitt ett arbetsstycke som är 203 mm brett och 51 mm högt. Vid 45° geringsvinkel är bredden 152 mm och vid 45° lutning höjden 35 mm.
Vilken klinga passar till sågen? Diameter 185 mm, centrumhål 30 mm, tjocklek högst 2,0 mm, tillåtet varvtal minst 3600 min⁻¹ och EN 847-1. För laminat och hårt material rekommenderas en klinga med 48 tänder.
Hur lång tid tar det att ladda batteriet? Med den medföljande snabbladdaren cirka 2 timmar. Enligt tillverkaren gör man över 100 kapningar i 40 x 60 mm ribba med ett fullt 4 Ah-batteri, och även andra Yato 18 V Li-Ion-batterier passar till sågen.
Kan en dammsugare anslutas till sågen? Ja. Dammsugarens slang ansluts till dammutsugsanslutningen direkt eller med en lämplig adapter, som inte ingår i leveransen.
Kan man kapa metall med sågen? Nej. Sågen är avsedd för trä och träbaserade material, och det är förbjudet att använda slipskivor.
Återvinningsanvisningar:
Kartongförpackningen och bruksanvisningen i papper återvinns via kartong- och pappersinsamlingen, förpackningsdelar av plast via plastinsamlingen. Yato batteridriven kapsåg 18V 4 Ah är en elektrisk apparat: en uttjänt såg lämnas till en insamlingsplats för elektriska och elektroniska produkter (SER), inte till blandavfallet. Det medföljande Li-Ion-batteriet lämnas till batteriinsamlingen eller till återförsäljaren; tejpa batteripolerna före transport och transportera inte ett skadat batteri.
