Beskrivning

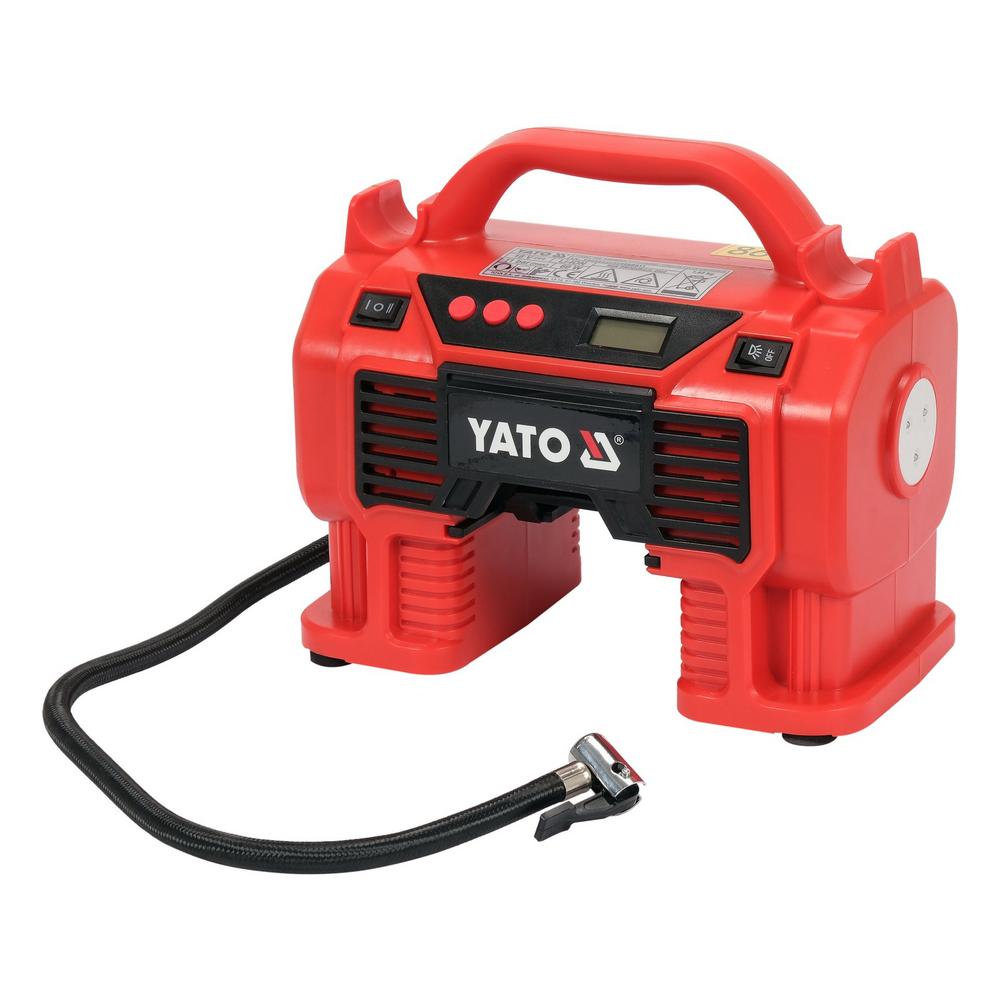

Yato batteridriven kompressor 11 bar (stomme) (YT-23248) är en batteridriven kompressor på 18 V för att pumpa upp däck, bollar, madrasser och andra uppblåsbara föremål. Det högsta trycket är 11 bar (160 PSI, 1,1 MPa) och kapaciteten 12 l/min. Kompressorn drivs med ett Yato 18 V Li-Ion-batteri eller från fordonets 12 V uttag; stommodellen levereras utan batteri och laddare.

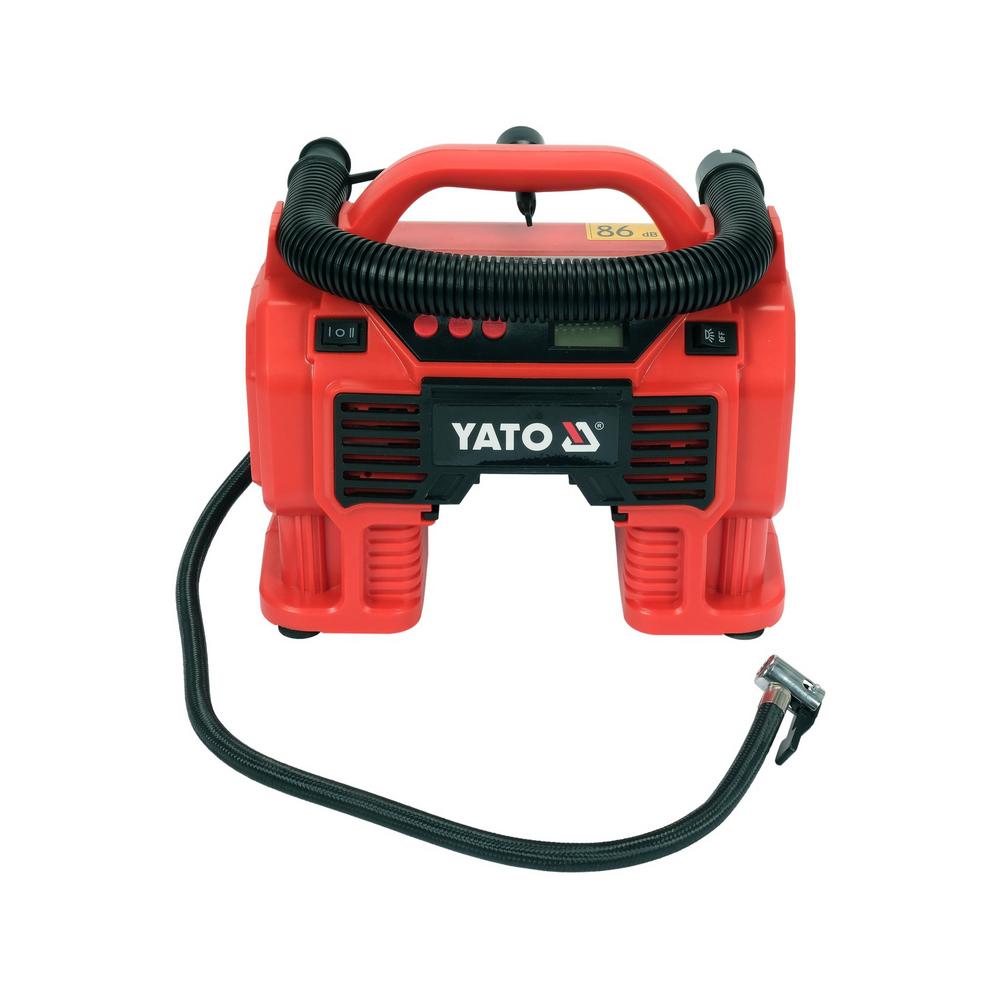

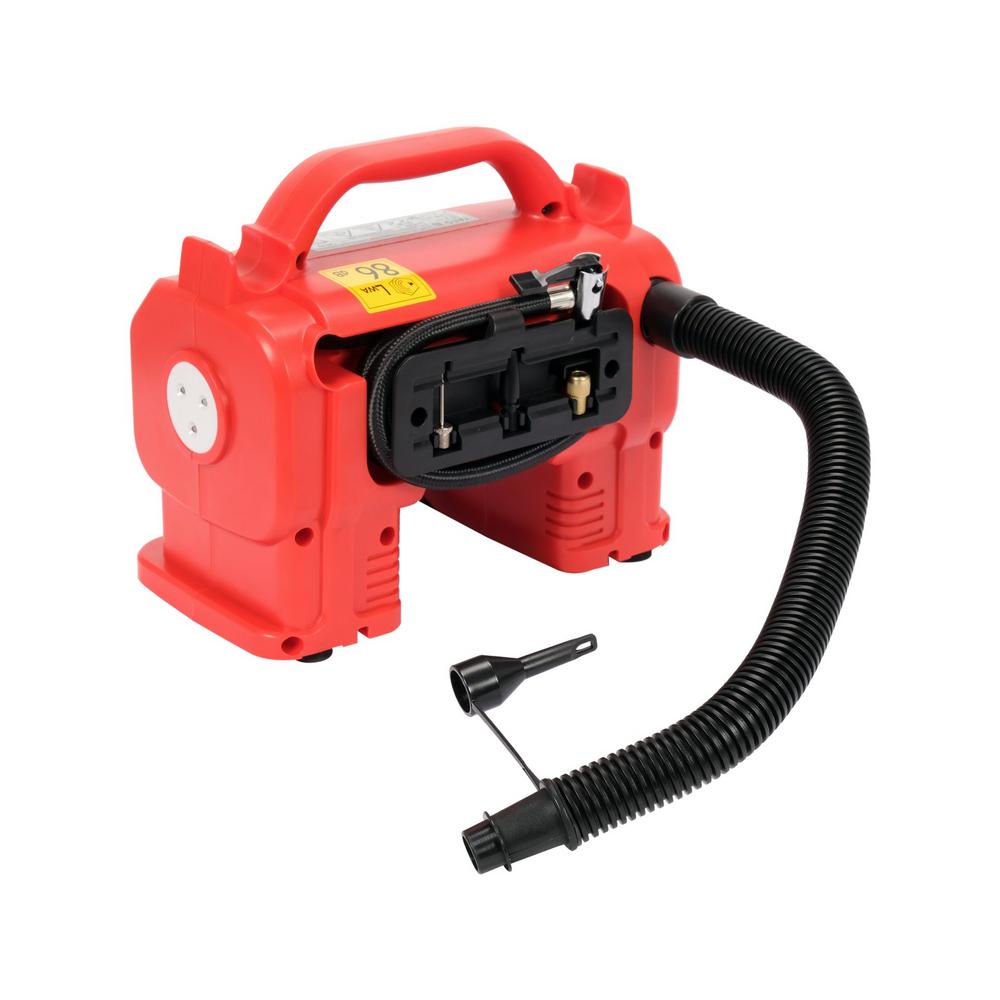

Kompressorn har två driftlägen. I högtrycksläget pumpas däck och bollar med den fasta högtrycksslangen, och det tryck som ställts in på LCD-displayen stoppar pumpningen automatiskt. I högvolymsläget pumpas föremål som kräver en stor luftmängd, till exempel madrasser, gummibåtar och badleksaker, med en separat grov slang, och med samma slang kan man även tömma ut luft.

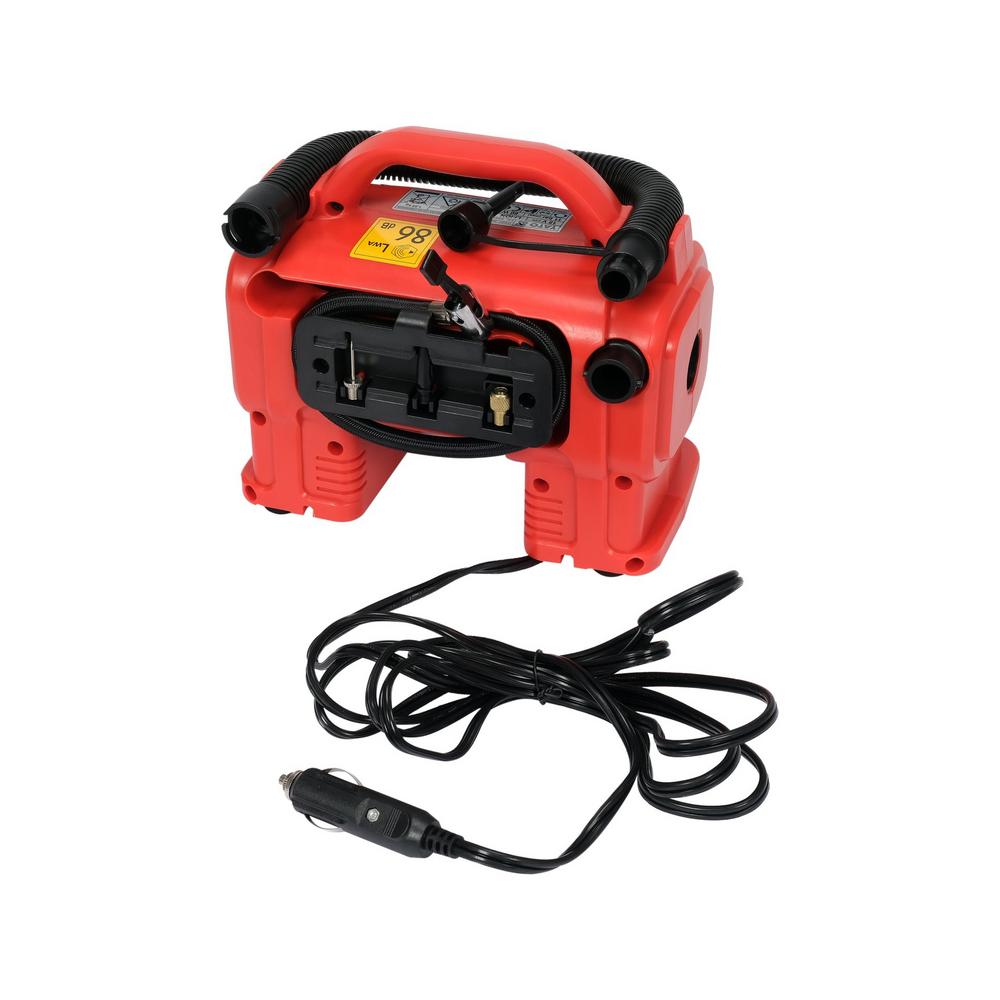

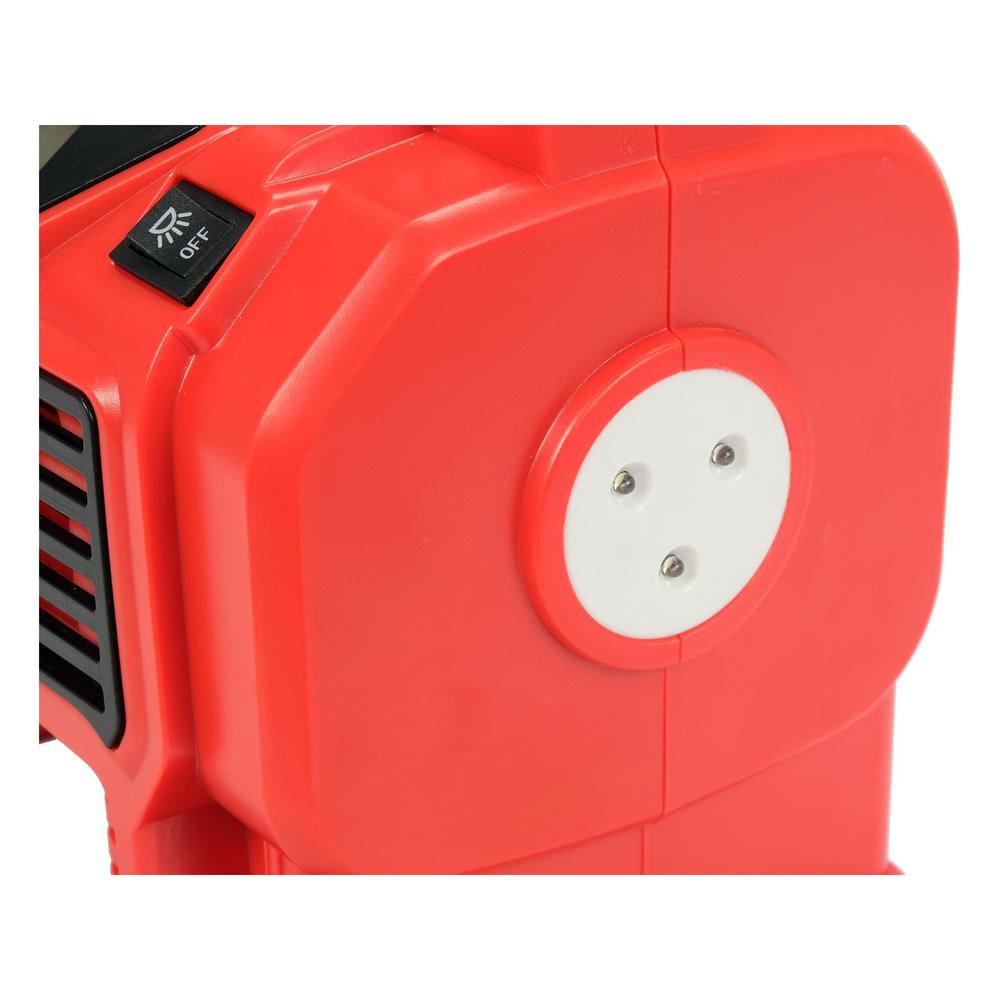

Trycket visas i PSI, bar eller kPa, och måltrycket ställs in med knapparna ”+” och ”-”. Munstyckena förvaras i tillbehörsfacket i höljet, på sidan av höljet finns en LED-lampa, och 12 V-sladden förvaras i botten av höljet. Märkeffekten är 60 W.
Kompressorn väger 1,65 kg utan batteri och bärs i handtaget upptill. Omgivningstemperaturen vid användning är +5…+40 °C och den relativa luftfuktigheten högst 80 %; kapslingsklassen är IPX0. Ljudnivån är LpA 71,2 dB(A) och LwA 82,2 dB(A).
Användningsområde och lämplighet:
Yato batteridriven kompressor 11 bar (stomme) är avsedd för att pumpa i och tömma ut luft på resande fot och på arbetsplatser där det inte finns något tryckluftsnät.
- Fordonsdäck: Kontroll och påfyllning av däcktrycket på personbilar och släpvagnar; enligt tillverkaren tar det cirka 3–4 minuter att pumpa ett personbilsdäck beroende på storlek. Ström från batteriet eller bilens 12 V-uttag.
- Däck på arbetsmaskiner och skottkärror: Påfyllning av däck på skottkärror och arbetsmaskiner på arbetsplatsen; enligt tillverkaren pumpas ett bakdäck på en grävmaskin eller traktor (26″ fälg, 2,5 bar) på cirka 15 minuter.
- Cyklar, barnvagnar och bollar: Det smala munstycket för cykelventiler och nålen för bollar.
- Madrasser och fritidsutrustning: Pumpning och tömning av luftmadrasser, gummibåtar och badleksaker i högvolymsläget.
Kompressorn ingår i Yato 18 V-batterisystemet. Som strömkälla passar Yato 18V Li-Ion-batteri och för laddning Yato batteriladdare 18V 2,2A. En lättare modell i samma serie är Yato batteridriven kompressor 18 V, stomme.
Förpackningens innehåll:
- Yato batteridriven kompressor 18 V (stomme, utan batteri och laddare), fast högtrycksslang och 12 V-sladd
- Högvolymsslang
- Munstycken, 4 st. (t.ex. för bollar och madrasser)
- Bruksanvisning
Egenskaper:
- Automatiskt stopp: Pumpningen stannar när det inställda trycket har uppnåtts (högtrycksläge).
- Två driftlägen: Högtrycksläge för däck och bollar, högvolymsläge för madrasser och gummibåtar.
- Tömning av luft: I högvolymsläget kan luften pumpas ut ur uppblåsta föremål.

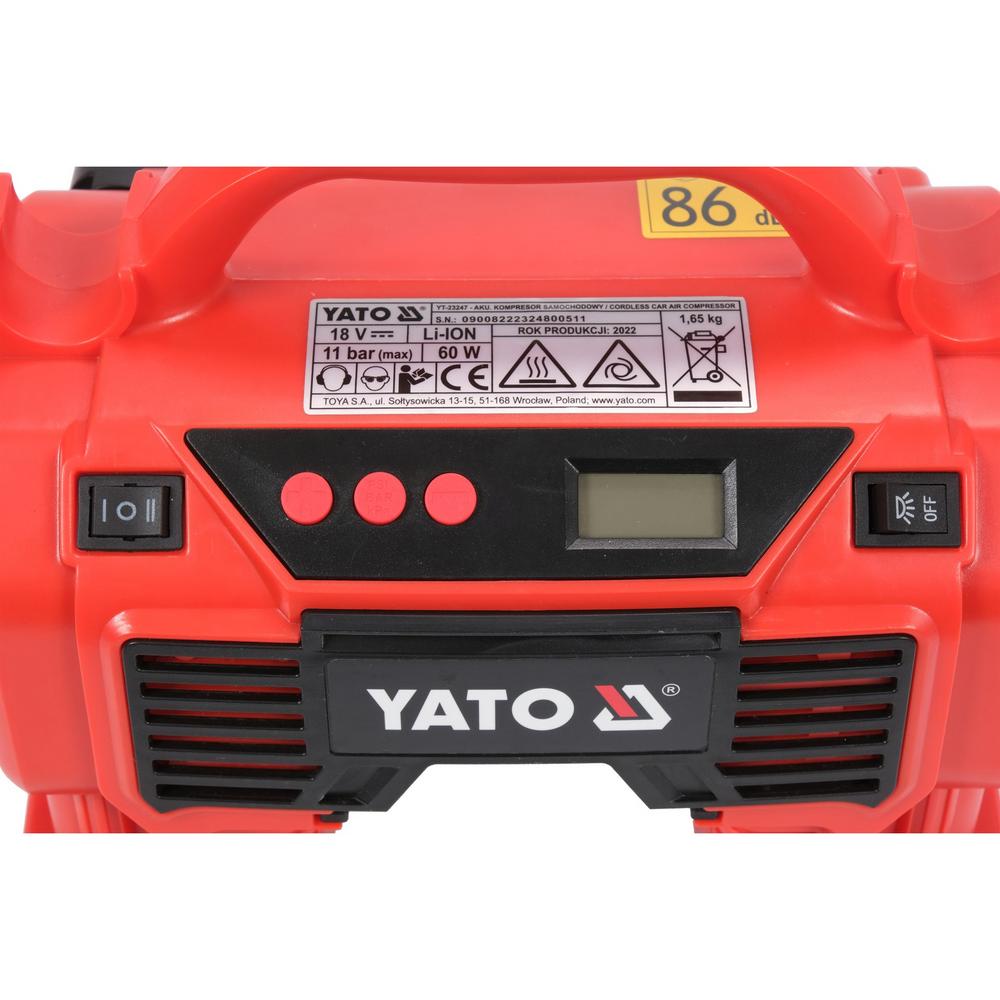

- LCD-display: Tryck i PSI, bar eller kPa; måltrycket ställs in med knapparna ”+” och ”-”.
- Två strömkällor: Yato 18 V Li-Ion-batteri eller fordonets 12 V-uttag.
- LED-lampa: På sidan av höljet, används vid batteridrift.

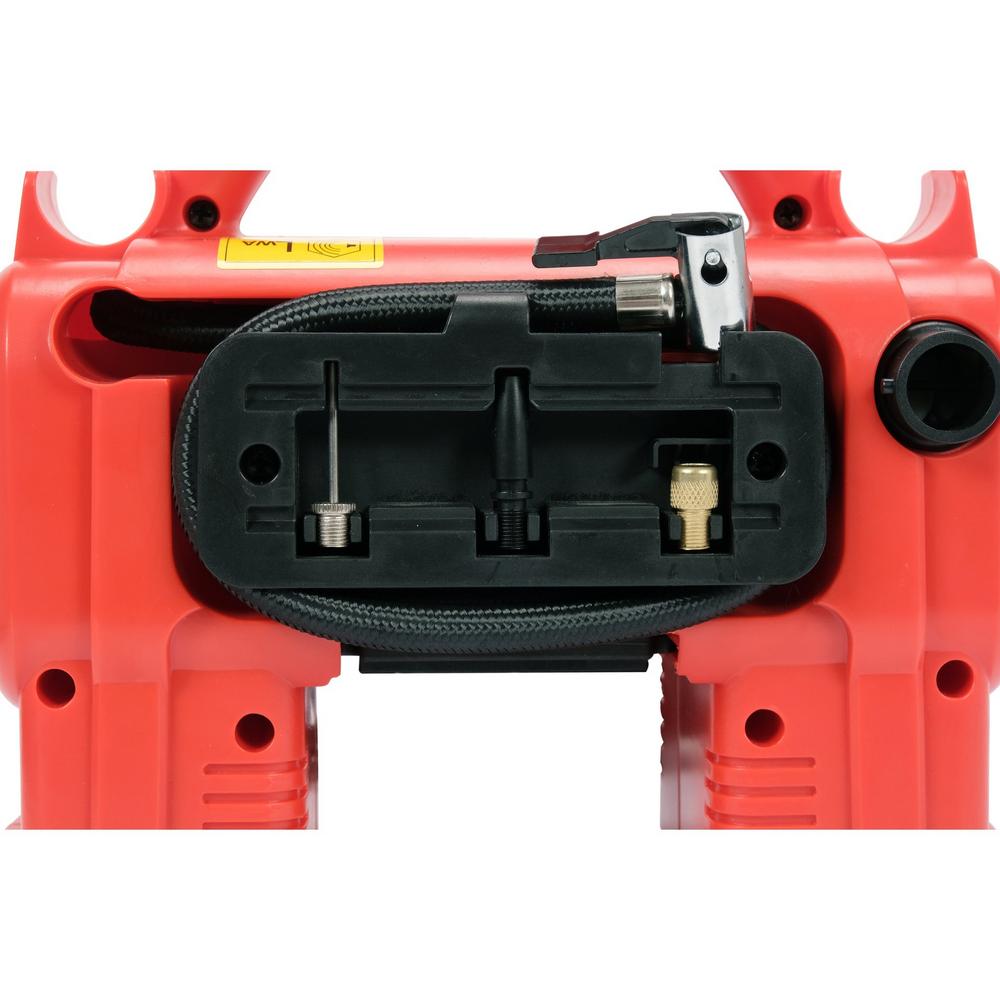

- Tillbehörsfack och handtag: Munstyckena följer med i höljet, och apparaten bärs i handtaget.
- Säkerhetsventil: Kompressorn har en säkerhetsventil som inte får justeras eller ändras.
Tekniska egenskaper:
- Funktioner: lampa, pumpning, tömning av luft ur uppblåsta föremål.
- Kapacitet: 12 l/min.
- Högsta tryck: 1,1 MPa / 11 bar / 160 PSI.
- Spänning: 18 V DC.
- Batterityp: Li-Ion (Yato 18 V).
- Batterier i leveransen: nej.
- Laddare i leveransen: nej.
- Strömkällor: Yato 18 V-batteri eller fordonets 12 V-uttag.
- Märkeffekt: 60 W.
- Bärhandtag: ja.
- Display: LCD.
- Arbetsbelysning: ja.
- Kapslingsklass: IPX0.
- Ljudtrycksnivå LpA: 71,2 ± 3,0 dB(A).
- Ljudeffektnivå LwA: 82,2 ± 3,0 dB(A); garanterad ljudeffektnivå 92 dB.
- Vibration: 9,75 ± 1,5 m/s².
- Vikt: 1,65 kg (utan batteri).
- Användningsförhållanden: +5…+40 °C, relativ luftfuktighet högst 80 %.
- Kompatibla batterier: Yato 18 V Li-Ion YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah), YT-828465 (9 Ah).
- Kompatibla laddare: Yato YT-828498, YT-828499, YT-828500, YT-828501, YT-828502.
- Standarder: EN 62841-1, EN 1012-1, EN IEC 55014-1, EN IEC 55014-2, EN 50498.
Bruksanvisning för Yato batteridriven kompressor 11 bar (stomme):
Förberedelse: Kontrollera att startbrytaren står i mittläget O. I högtrycksläget rullar du ut den fasta slangen från höljets baksida, sätter rätt munstycke på ventilen med spaken uppfälld och låser det genom att fälla ned spaken. I högvolymsläget ansluter du den grova slangen till anslutningen på höljets baksida och vrider den till låst läge.

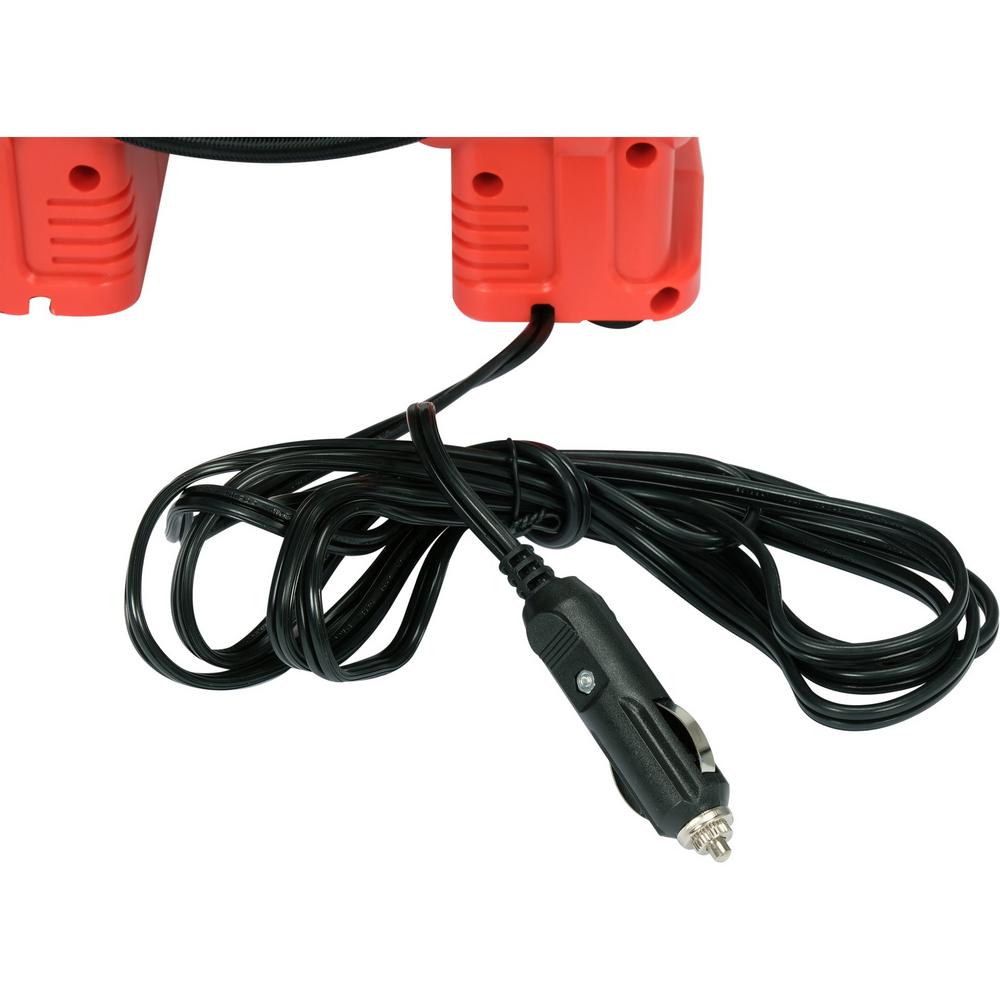

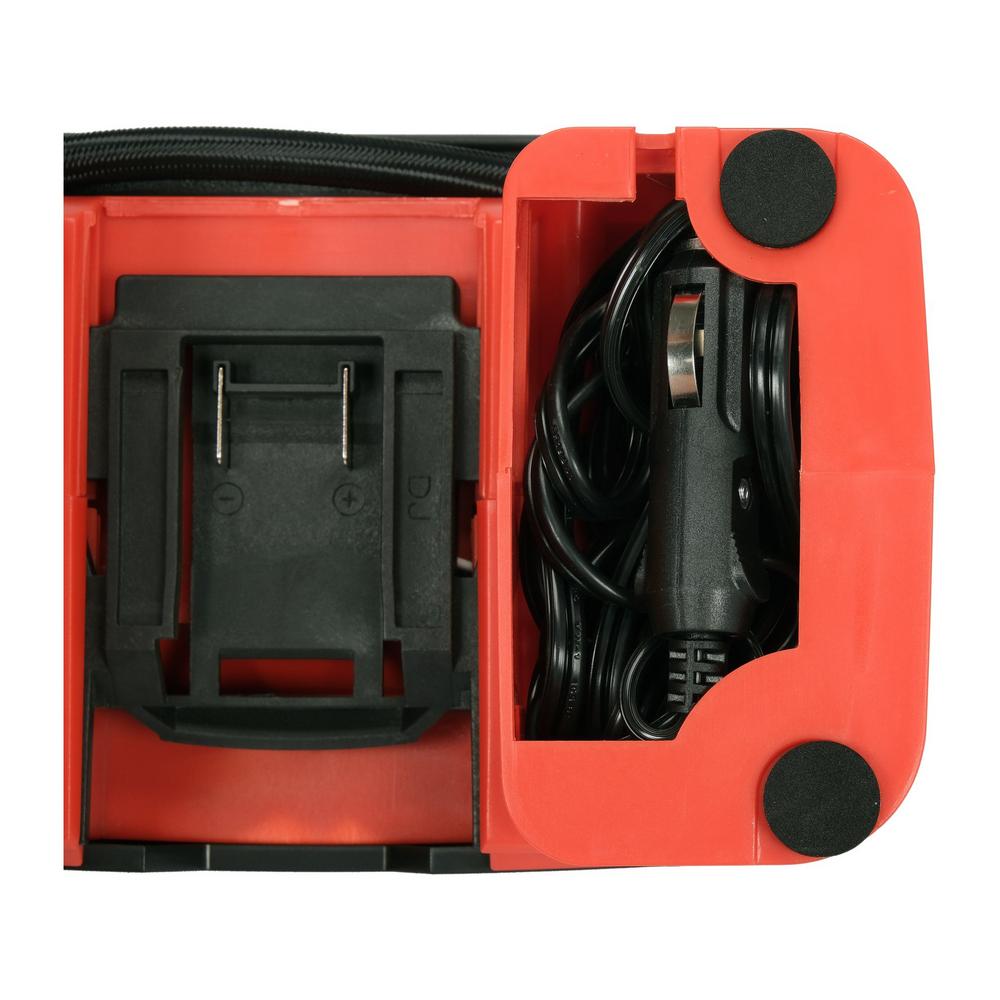

Strömkälla: Skjut in Yato 18 V-batteriet i batterifacket tills det klickar fast. Vid drift från fordon vrider du strömkällsväljaren till ljussymbolen, rullar ut 12 V-sladden helt och ansluter kontakten till bilens uttag.
Påfyllning: Välj tryckenhet med knappen PSI/BAR/kPa och ställ in måltrycket med knapparna ”+” och ”-”; värdet blinkar efter cirka 3 sekunder. Starta i läge I (högtryck) eller II (högvolym). I högtrycksläget stannar kompressorn vid det inställda trycket; i högvolymsläget övervakar du pumpningen själv.
Tömning av luft: Anslut högvolymsslangen till luftintaget och till föremålet som ska tömmas och starta kompressorn i läge II.
Underhåll och förvaring: Stäng av kompressorn och ta ut batteriet eller dra ut 12 V-kontakten. Rengör höljet med en fuktig trasa eller med tryckluft (högst 0,3 MPa) utan lösningsmedel. Förvara i ett stängt, ventilerat utrymme skyddat mot sol och regn.
Varningar:
- Överskrid inte det högsta tillåtna trycket för föremålet som pumpas; ett överfyllt däck eller föremål kan spricka och orsaka allvarliga skador. Kontrollera då och då den inbyggda tryckmätarens värde med en kalibrerad mätare.
- Rikta aldrig luftströmmen mot dig själv, andra personer eller djur.
- Delar av höljet blir varma vid användning: bär apparaten endast i handtaget och när den är avstängd.
- Justera eller ändra inte säkerhetsventilen.
- Böj eller vrid inte slangen och bär inte apparaten i slangen.
- Använd inte apparaten som respirator, för sprutning eller som vakuumpump.
- Använd inte apparaten i explosionsfarliga, mycket fuktiga eller dammiga utrymmen eller nära vattenstänk (IPX0). Håll ventilationsöppningarna fria.
- Apparaten är inte avsedd att användas av barn. Använd skyddsglasögon och hörselskydd.
Vanliga frågor:
Kan Yato batteridriven kompressor 11 bar (stomme) användas utan batteri? Ja. Kompressorn fungerar även från fordonets 12 V-uttag; batteri och laddare köps separat för batteridrift.
Stannar kompressorn automatiskt? Ja, i högtrycksläget stannar pumpningen när det tryck som ställts in på displayen har uppnåtts. I högvolymsläget finns inget automatiskt stopp.
Vilket är det högsta trycket? 11 bar (160 PSI, 1,1 MPa).
Kan man tömma en luftmadrass med kompressorn? Ja. Högvolymsslangen ansluts till luftintaget och madrassen, och kompressorn startas i högvolymsläget. Apparaten får inte användas som vakuumpump.
Vilka batterier fungerar kompressorn med? Med Yato 18 V Li-Ion-batterierna YT-828461–YT-828465 (2–9 Ah).
Återvinningsanvisningar:
Yato batteridriven kompressor 11 bar (stomme) är en elektrisk och elektronisk apparat som inte får slängas med blandavfallet: lämna den till en insamlingsplats för elektriska och elektroniska produkter (SER). Li-Ion-batterier lämnas till en insamlingsplats för batterier med polerna tejpade; skadade batterier får inte transporteras. Slitna slangar och munstycken sorteras efter material och kartongförpackningen till kartonginsamlingen.
