Kuvaus

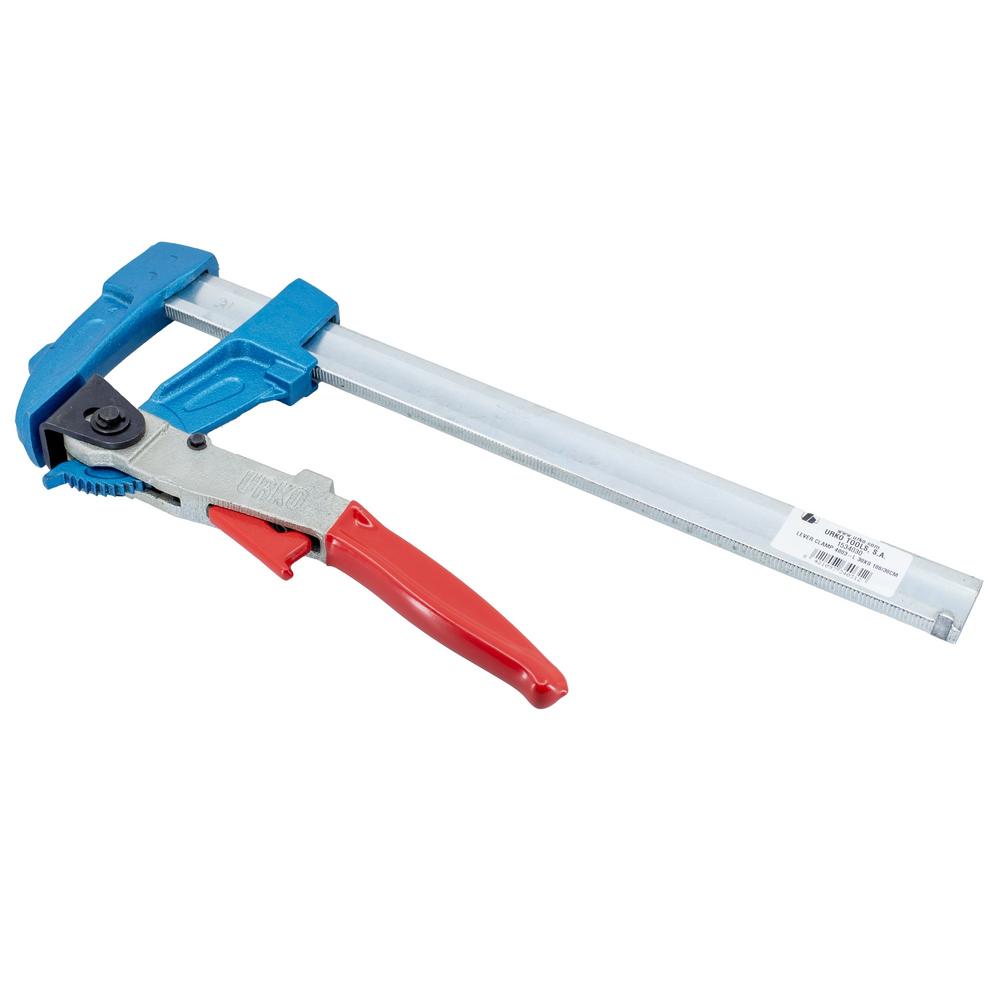

Urko teräspuristin vipu-malli on räikkämekanismilla toimiva F-mallinen kiskopuristin, jonka puristusvoima on 8000 N ja kita 90 mm. Liikkuva leuka kiristetään työkappaletta vasten pumppaamalla vipukahvaa, joten kiristykseen ei tarvita kierreruuvia. Puristin on suunniteltu ammattikäyttöön metallikappaleiden kiinnitykseen hitsauksessa, kokoonpanossa ja koneistuksessa.
Rakenne koostuu sinkitystä teräskiskosta, kiskon päähän kiinnitetystä valurakenteisesta kiinteästä leuasta ja kiskolla liukuvasta leuasta, johon vipumekanismi on rakennettu. Räikkämekanismi lukittuu jokaisen kahvan liikkeen jälkeen, joten puristusvoima kasvaa vaiheittain eikä kiristys löysty, kun kahva päästetään irti. Kiskon hammastetut reunat pitävät liukuvan leuan paikallaan kuormituksessa.
Kiristyksessä liukuva leuka työnnetään kappaletta vasten, minkä jälkeen pumpattavaa vipukahvaa liikutetaan edestakaisin, kunnes haluttu puristus on saavutettu. Kahvan juuressa oleva punainen vapautussalpa avaa räikän, jolloin puristus purkautuu ja leuka voidaan siirtää uuteen asentoon. Kierteen pyörittäminen jää pois, mikä nopeuttaa toistuvaa kiinnitystä sarjatyössä.

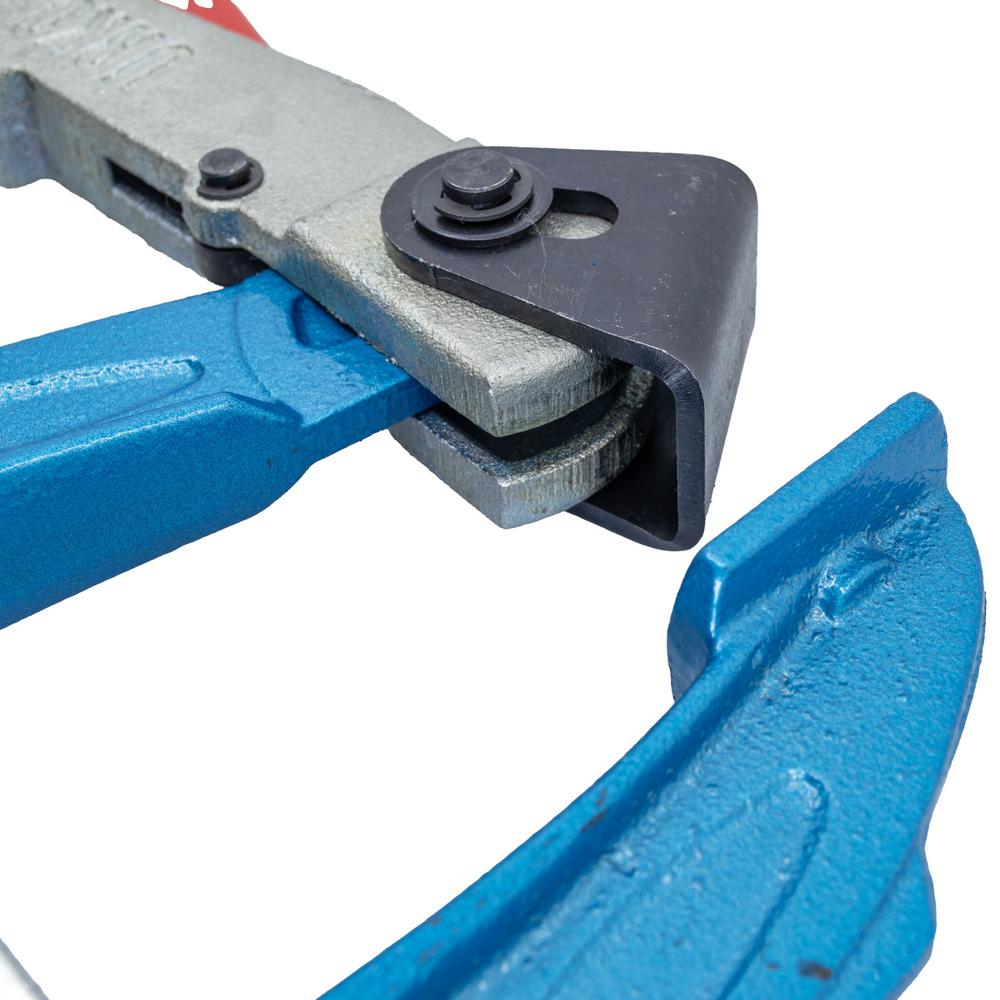

Puristusvoima välittyy vipumekanismin teräksiseen painelevyyn, joka painaa työkappaletta kiinteää leukaa vasten. Puristin on saatavana kolmena aukeamana, ja kaikissa versioissa on sama 90 mm:n kita, sama vipumekanismi ja sama 8000 N:n puristusvoima. Vipupuristin täydentää ruuvipuristimia kohteissa, joissa kiinnitys toistuu usein ja kiristyksen on oltava nopea.
Käyttötarkoitus ja soveltuvuus:
Urko teräspuristin vipu-malli on suunniteltu ammattikäyttöön metallitöissä, hitsauksessa ja kokoonpanossa, joissa kappale on kiinnitettävä nopeasti ja tukevasti.
- Hitsaus ja silloitus: Puristin pitää teräslevyt, profiilit ja laipat paikallaan silloitushitsauksen ajan. Räikkälukitus säilyttää puristuksen, kun hitsaajan kädet tarvitaan polttimelle ja lisäaineelle.
- Kiinnitys hitsaus- ja työpöytään: Toinen leuka asetetaan pöydän reunan alle ja toinen kappaleen päälle, jolloin työkappale pysyy paikallaan leikkauksen, hionnan ja porauksen aikana. 90 mm:n kita ulottuu pöydän reunasta kappaleen sisäpuolelle.
- Kokoonpano ja sovitus: Rakenneosat, kehykset ja kiinnikkeet puristetaan toisiaan vasten ennen pulttausta, niittausta tai liimausta. Pumpattava kahva lisää puristusvoimaa vaiheittain, kunnes osat ovat linjassa.
- Konepajat ja huoltotyöt: Puristin pitää kappaleet paikallaan koneistuksen, sovitustöiden ja korjausten aikana. Pienempiin ja kevyempiin kiinnityksiin sopivat Urko 4021-HA Ruuvipuristin 150 x 50 mm kääntökahvalla ja Urko Yhden käden pikapuristin 300 x 80 mm pyöritettävä.
Pakkauksen sisältö:
- Vipupuristin: 1 kpl valitulla aukeamalla, vipukahva ja räikkämekanismi asennettuina.
Ominaisuudet:

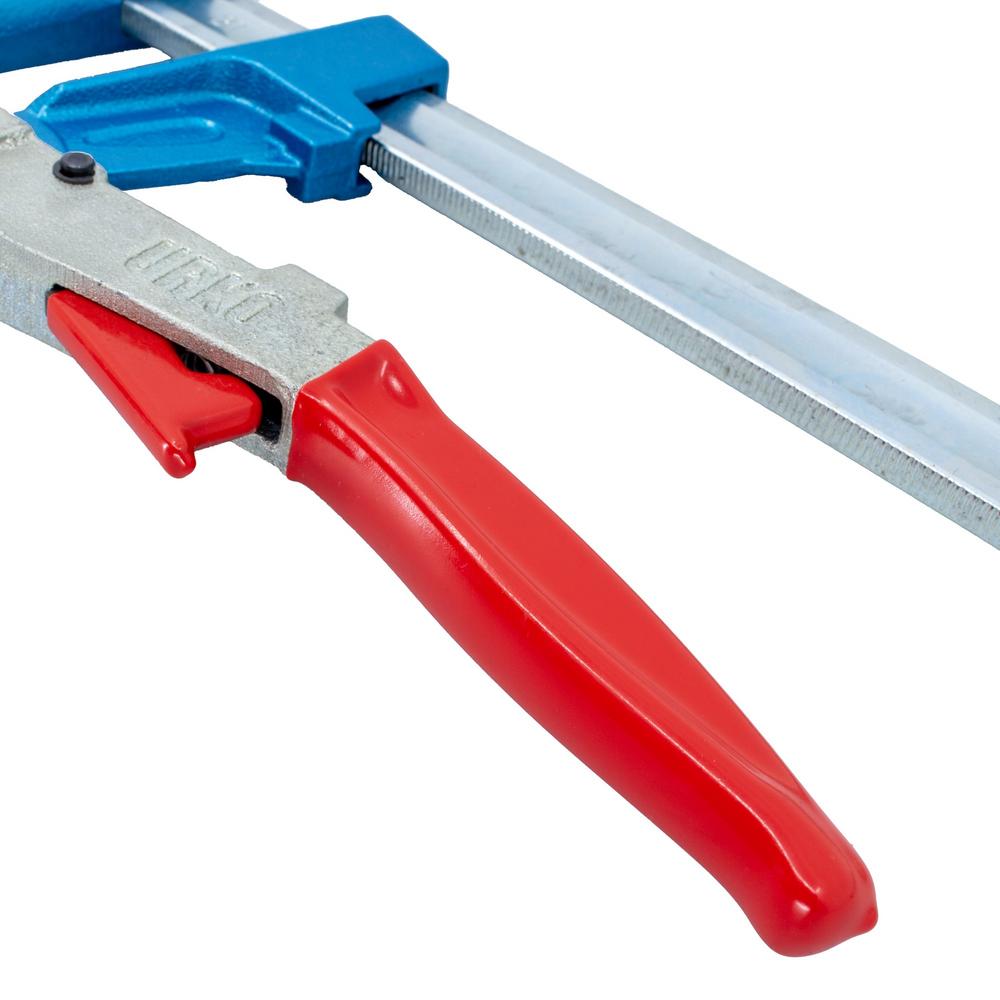

- Räikkämekanismi: Lukittuu jokaisen kahvan liikkeen jälkeen, joten puristus säilyy kahvan vapauttamisen jälkeen ja voimaa voidaan lisätä vaiheittain.
- Pumpattava vipukahva: Kiristys tehdään edestakaisella vipuliikkeellä ilman kierteen pyörittämistä; vipuvarsi moninkertaistaa käden voiman.
- Vapautussalpa: Punainen salpa kahvan juuressa avaa räikän ja purkaa puristuksen.
- Puristusvoima 8000 N: Teräslevyjen, -profiilien ja -laippojen kiinnitykseen hitsauksessa ja kokoonpanossa.

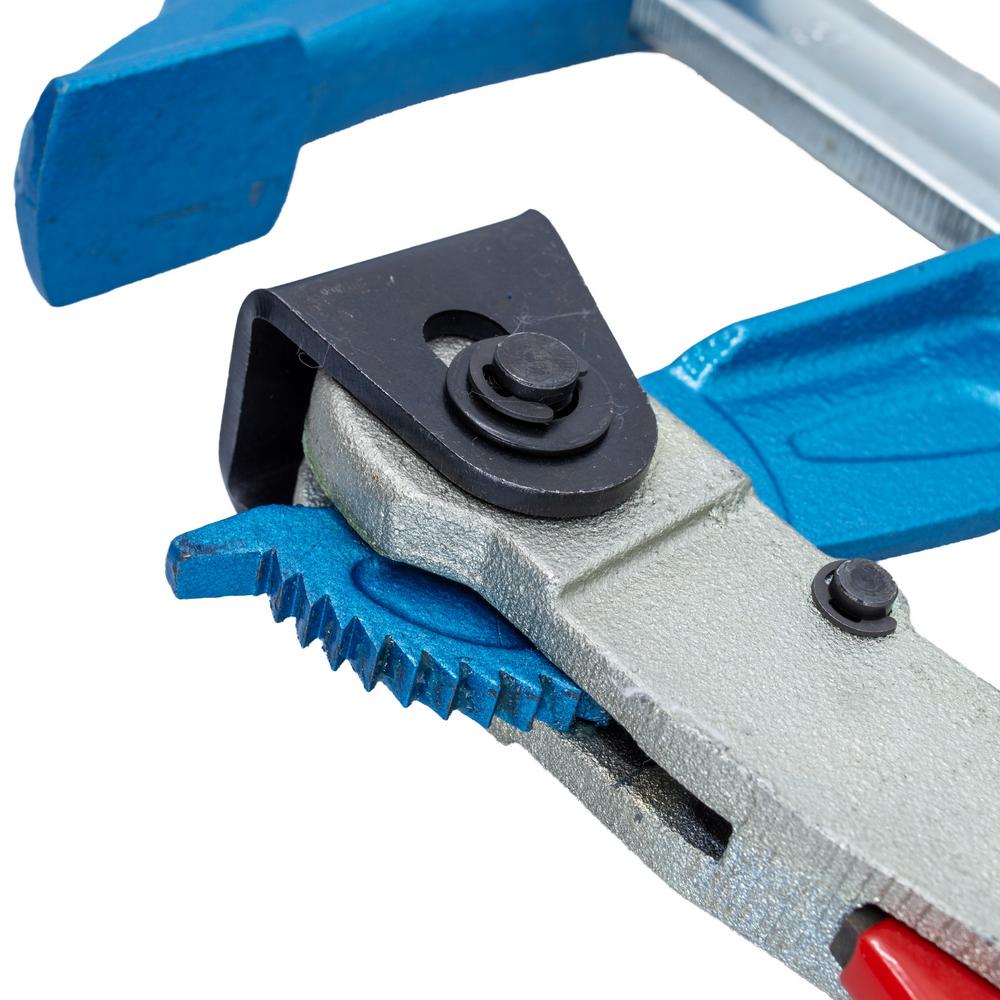

- Sinkitty teräskisko: Sinkkipinnoite suojaa kiskoa korroosiolta; hammastetut reunat pitävät liukuvan leuan paikallaan kuormituksessa.
- Valurakenteiset leuat: Kiinteä ja liukuva leuka ovat valurakenteisia ja sinisellä pinnoitteella.
- Teräksinen painelevy: Välittää puristusvoiman työkappaleeseen vipumekanismin päässä.
- Muovipinnoitettu kahva: Punainen pinnoite parantaa otetta pumpattaessa.
Tekniset Ominaisuudet:
- Tuotetyyppi: vipupuristin (F-puristin) räikkämekanismilla
- Puristusvoima: 8000 N
- Kita: 90 mm
- Kiristys: pumpattava vipukahva ja räikkä
- Vapautus: vapautussalpa kahvassa
- Kisko: sinkitty teräs, hammastetut reunat
- Leuat: valurakenne, sininen pinnoite
- Kahva: punainen muovipinnoite
- Valmistaja: Urko Tools, S.A., Eibar, Espanja
Urko teräspuristin vipu-malli käyttöohje:
Kiinnitys tehdään viidessä vaiheessa. Tarkista puristin ennen jokaista käyttökertaa.
- Tarkastus: Varmista, että kisko on suora, hammastus puhdas ja räikkä lukittuu kahvaa liikutettaessa.
- Avaus: Paina vapautussalpaa ja siirrä liukuva leuka niin, että kappale mahtuu leukojen väliin.
- Asettelu: Aseta kiinteä leuka kappaleen tai pöydän reunan toiselle puolelle ja työnnä liukuva leuka kappaletta vasten. Pidä leuat kohtisuorassa kappaleen pintaan nähden.
- Kiristys: Pumppaa vipukahvaa, kunnes kappale on tukevasti kiinni. Lopeta, kun kappale ei liiku: tarpeeton kiristys painaa ohueen levyyn tai pehmeään materiaaliin jäljen.
- Vapautus: Tue kappale ja paina vapautussalpaa. Puristus purkautuu, ja liukuva leuka voidaan siirtää.
Huolto: Puhdista kisko ja vipumekanismi hitsausroiskeista, lastuista ja pölystä. Voitele räikän nivelet ohuella koneöljyllä ja säilytä puristin kuivassa.
Varoitukset:
- Puristumisvaara: 8000 N:n puristusvoima voi aiheuttaa vakavan puristumisvamman. Pidä sormet poissa leukojen ja vipumekanismin välistä.
- Työkappaleen vaurioituminen: Suuri puristusvoima voi jättää jälkiä tai muuttaa ohuiden ja pehmeiden kappaleiden muotoa. Käytä tarvittaessa suojalevyä leuan ja kappaleen välissä.
- Ei nostoon: Puristinta ei käytetä kuormien nostoon, ripustamiseen eikä nostoapuvälineen kiinnityspisteenä.
- Ei kuormien sidontaan: Puristin ei ole kuormansidontaväline eikä sillä kiinnitetä kuormaa kuljetuksen ajaksi.
- Tarkastus ennen käyttöä: Vääntynyt kisko, haljennut leuka tai luistava räikkä on syy poistaa puristin käytöstä.
- Ei jatkovartta: Vipukahvaa ei pidennetä putkella tai muulla jatkeella.
- Hitsaus: Puristimen osia ei hitsata kiinni työkappaleeseen. Käytä suojalaseja ja käsineitä hitsauksessa ja hionnassa.
- Lapset: Säilytä lasten ulottumattomissa.
Usein Kysyttyä, UKK:
Mikä on Urko teräspuristin vipu-malli ja miten se eroaa ruuvipuristimesta? Se on F-mallinen kiskopuristin, joka kiristetään pumppaamalla vipukahvaa ja jonka räikkä lukitsee puristuksen. Ruuvipuristin kiristetään kierrettä pyörittämällä, mikä on hitaampaa toistuvissa kiinnityksissä.
Kuinka suuri puristusvoima vipupuristimella on? Puristusvoima on 8000 N kaikissa aukeamissa.
Mitä aukeamia ja mikä kita vipupuristimessa on? Aukeama on 300, 400 tai 500 mm, ja kita on kaikissa versioissa 90 mm.
Miten räikkäpuristin avataan? Painamalla kahvan juuressa olevaa punaista vapautussalpaa. Tue kappale ennen vapautusta.
Soveltuuko vipupuristin kappaleen kiinnitykseen hitsauspöytään? Soveltuu. Toinen leuka asetetaan pöydän reunan alle ja toinen kappaleen päälle, ja puristus kiristetään vipukahvalla.
Voiko puristinta käyttää nostoon tai kuorman sidontaan? Ei. Puristin on tarkoitettu vain työkappaleiden kiinnitykseen työstön ja kokoonpanon ajaksi.
Kierrätysohjeet:
Urko teräspuristin vipu-malli on pääosin terästä ja valumetallia, ja käytöstä poistettu puristin toimitetaan metallinkeräykseen. Kahvan muovipinnoite lajitellaan muovi- tai sekajätteeseen, jos se irtoaa helposti.
Kiskon tuotetarra ja mahdollinen pakkausmateriaali lajitellaan paikallisten lajitteluohjeiden mukaan.
