Kuvaus

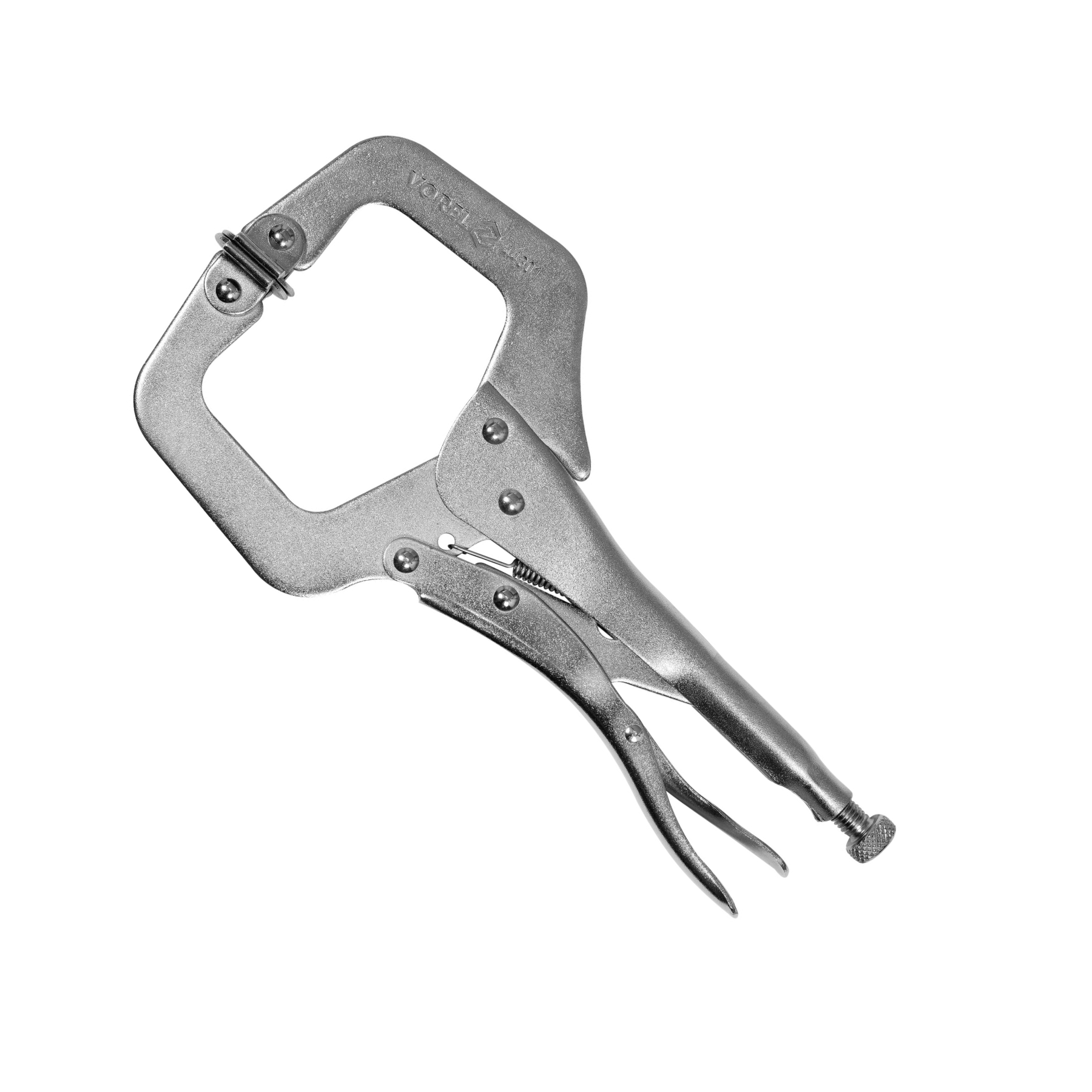

Vorel lukkopihti C-malli 11″ on hitsarin lukkopihti, jonka C-muotoiset leuat puristavat profiilit, levyt ja putket paikoilleen hitsauksen ajaksi. Kokonaispituus on 280 mm, työalue 0–70 mm ja leukojen syvyys 70 mm. Runko on niklattua hiiliterästä ja leuoissa on itsestään asettuvat, kääntyvät leukapalat.
Lukkopihdin toiminta perustuu polvinivelmekanismiin: kahvan päässä oleva säätöruuvi määrittää leukojen avautuman, ja kahvat lukittuvat puristukseen yhdellä liikkeellä. Lukitus avataan kahvan välissä olevasta vapautusvivusta. Lukkotyyppi on eurooppalainen.
Kääntyvät leukapalat asettuvat kappaleen pinnan mukaan, joten pihti puristaa tasaisesti myös viistoja ja epätasaisia pintoja. C-muoto ulottuu 70 mm syvyyteen, jolloin puristus saadaan kauas reunasta esimerkiksi profiiliputken keskelle tai levyn liitoksen taakse.
Käyttötarkoitus ja soveltuvuus:
Vorel lukkopihti C-malli 11″ on tarkoitettu hitsattavien kappaleiden kiinnittämiseen ja kohdistamiseen.
- Hitsaus ja metallirakentaminen: Profiiliputkien, kulmarautojen ja levyjen puristaminen yhteen silloitushitsauksen ajaksi. 70 mm työalue kattaa yleisimmät 20–60 mm profiilit.
- Korjaamo- ja korityöt: Peltien kohdistus ja puristus ennen hitsausta tai niittausta. Kääntyvät leukapalat eivät jätä pistemäisiä painaumia ohueen peltiin.
- Puu- ja levytyöt: Tilapäinen puristus liimauksessa ja porauksessa, kun ruuvipuristin on liian hidas.
Pakkauksen sisältö:
- Lukkopihti C-malli 11″ (280 mm), 1 kpl
Ominaisuudet:
- C-muotoiset leuat: 70 mm leukasyvyys ulottuu kappaleen reunan yli syvälle.
- Kääntyvät leukapalat: Asettuvat itsestään pinnan muotoon ja jakavat puristuksen tasaisesti.
- Portaaton avautuman säätö: Kahvan päässä oleva säätöruuvi, työalue 0–70 mm.
- Niklattu hiiliteräs: Korroosionkestävä pinta korjaamo- ja työmaakäyttöön.
- Eurooppalainen lukkotyyppi: Vapautusvipu kahvojen välissä.
Tekniset Ominaisuudet:
- Tyyppi: Lukkopihti, C-malli (hitsauspihti)
- Koko: 11″
- Kokonaispituus: 280 mm

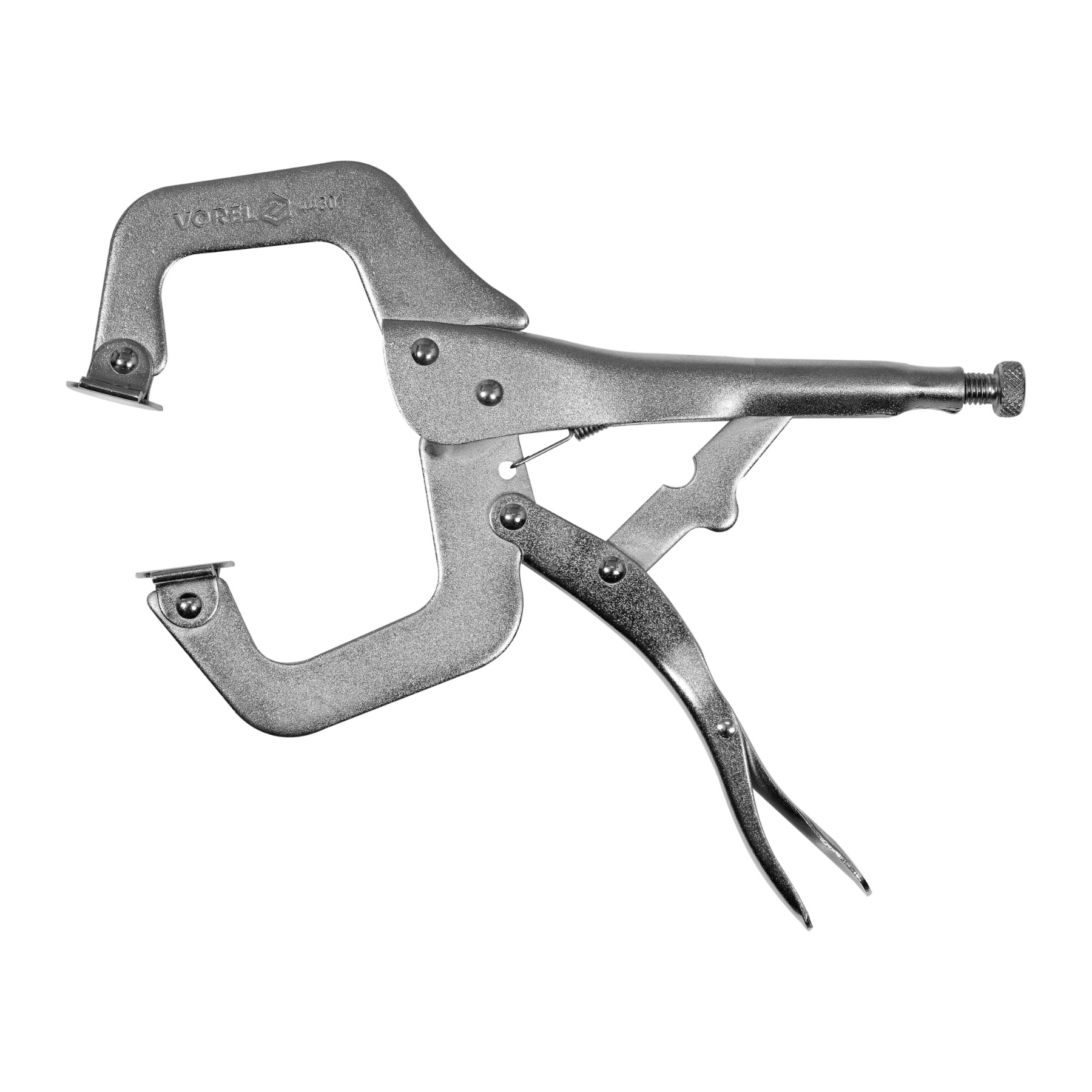

- Työalue (avautuma): 0–70 mm
- Leukojen syvyys: enintään 70 mm
- Leukapalat: Kääntyvät, itsestään asettuvat
- Materiaali: Hiiliteräs
- Pinnoite: Niklattu
- Lukkotyyppi: Eurooppalainen
Vorel lukkopihti C-malli 11″ käyttöohje:
Säätö: Aseta pihti kappaleen ympärille ja kierrä kahvan päässä olevaa säätöruuvia, kunnes leuat koskettavat kappaletta kahvojen ollessa auki. Kierrä ruuvia vielä noin neljänneskierros, jotta lukitus vaatii selvän puristuksen.
Lukitus: Purista kahvat yhteen, kunnes polvinivel lukittuu. Tarkista, että kääntyvät leukapalat ovat tasaisesti kappaletta vasten.
Vapautus: Paina kahvojen välissä olevaa vapautusvipua ja avaa kahvat.
Huolto: Pyyhi hitsausroiskeet ja pöly leuoista; öljyä nivelet ja säätöruuvi kevyesti. Älä käytä pihtiä vasarana äläkä jatkovarrella.
Varoitukset:
- Käytä työn aikana henkilökohtaisia suojaimia (valmistajan ohje): suojakäsineet ja suojalasit.
- Pidä sormet pois leukojen ja kahvojen välistä lukittaessa — polvinivel puristaa suurella voimalla.
- Pihti kuumenee hitsauksessa: anna jäähtyä ennen käsittelyä paljain käsin.
- Älä ylikiristä säätöruuvia: liian tiukka säätö vaurioittaa mekanismia ja leukapaloja.
Usein Kysyttyä, UKK:
Mikä on Vorel lukkopihti C-malli 11″ -pihdin suurin puristuspaksuus?
Työalue on 0–70 mm ja leukojen syvyys enintään 70 mm.
Mitä kääntyvät leukapalat tarkoittavat?
Leukapalat ovat nivelöity ja kääntyvät kappaleen pinnan mukaan, joten puristus jakautuu tasaisesti myös viistoille pinnoille eikä jätä painaumia.
Mikä on eurooppalainen lukkotyyppi?
Lukituksen vapautus tapahtuu kahvojen välissä olevasta erillisestä vivusta, ei kahvaa vetämällä.
Sopiiko pihti ruostumattoman teräksen hitsaukseen?
Niklattu hiiliteräspihti sopii kiinnitykseen, mutta leukapalojen kosketuskohdat kannattaa suojata, jos rautakontaminaatio ruostumattomaan pintaan halutaan välttää.
Kierrätysohjeet:
Vorel lukkopihti C-malli 11″ on kokonaan terästä ja toimitetaan käytön päätyttyä metallinkeräykseen. Pakkauksen pahvi kierrätetään kartonkina ja mahdollinen muovi muovinkeräykseen.
