Kuvaus

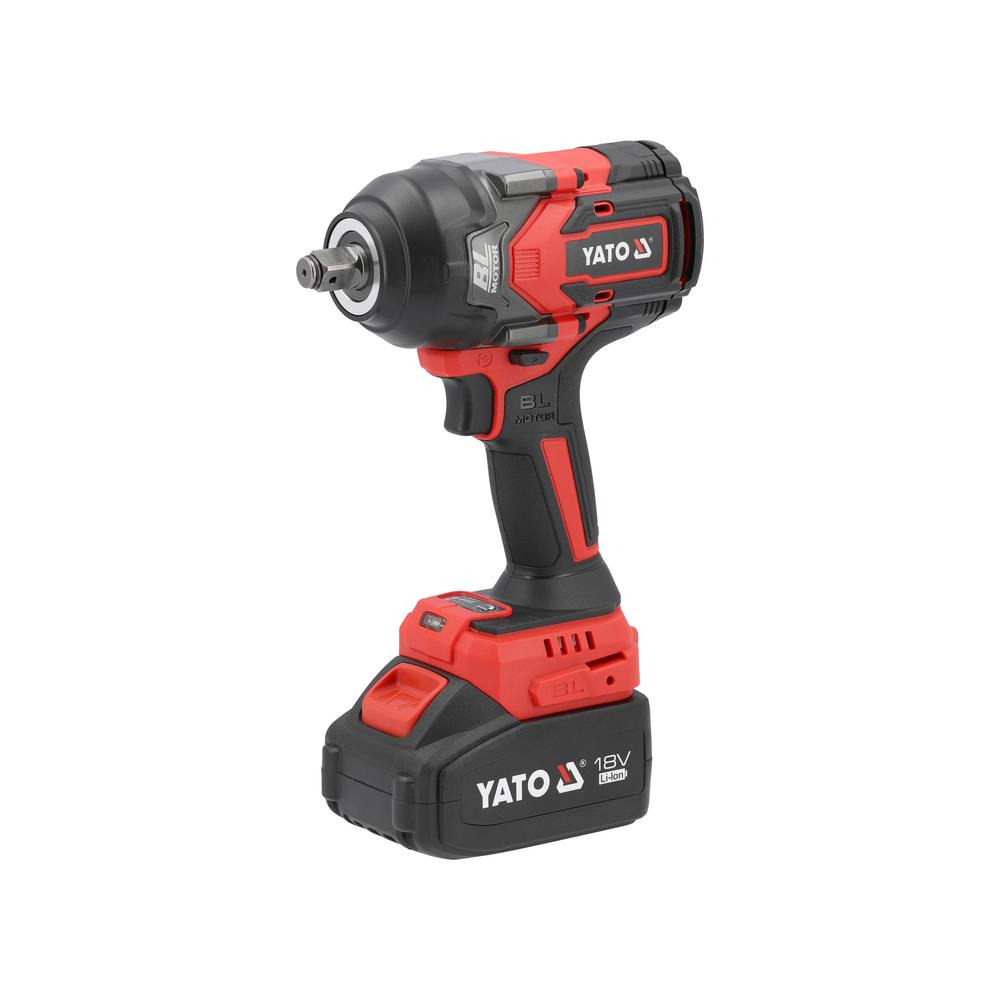

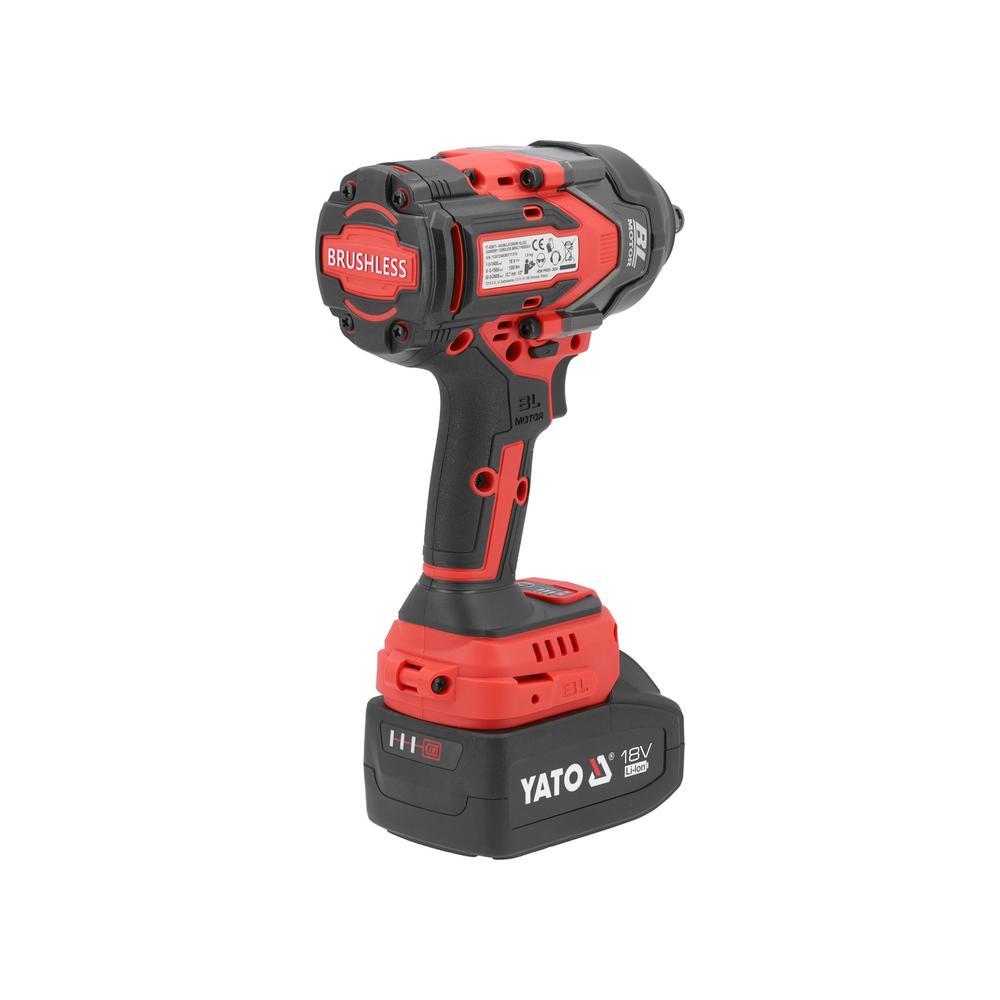

Yato akkumutteriväännin 1200 Nm 4 Ah (YT-828071) on hiiliharjaton 18 V:n iskevä mutteriväännin, jossa on 1/2″ (12,7 mm) neliövääntiö ja mukana 4,0 Ah Li-Ion-akku ja laturi. Suurin vääntömomentti on 1200 Nm, ja vääntimen paino ilman akkua on 1,9 kg. Kompaktin koon ja keveyden ansiosta vääntimellä voi työskennellä myös pään yläpuolella.

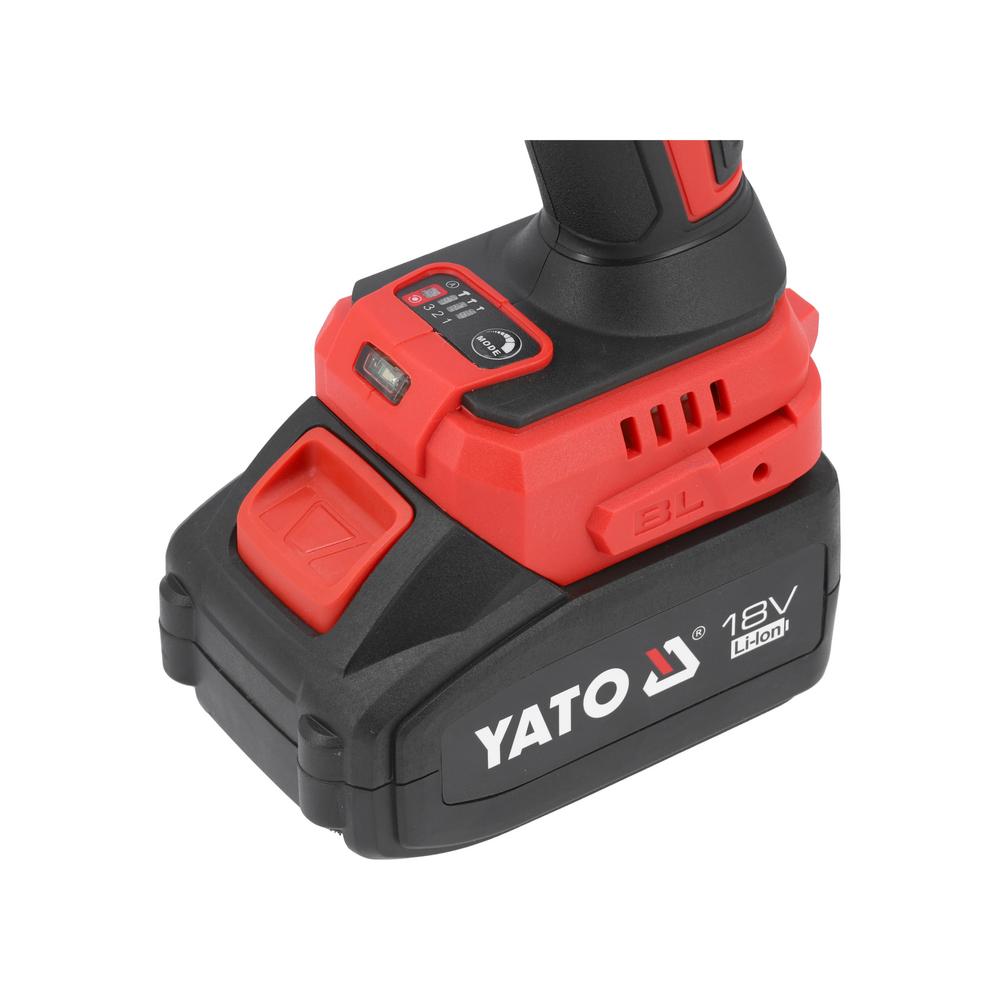

Vääntimessä on kolme nopeus- ja momenttiporrasta: 0–1400, 0–1900 ja 0–2400 min⁻¹, ja iskutaajuus on 2200 iskua/min. Porras valitaan jalustan ohjauspaneelin toimintopainikkeella, ja palavien merkkivalojen määrä (1–3) näyttää valitun tason. Vastapäivään pyöritettäessä käytettävissä on jaksottainen A-tila, joka on tarkoitettu muttereiden ja pulttien löysäämiseen.
Akun kapasiteetti on 4000 mAh, ja latausaika on noin 2 h; laturin lähtöjännite on 21,5 V DC ja lähtövirta 2,2 A. Hiiliharjattoman moottorin lisäksi varusteisiin kuuluvat karajarru, pyörimissuunnan vaihtokytkin, akun varaustilan ilmaisin ja LED-työvalo. Kiristettäessä ylikuormituskytkin kytkee neliövääntiön käytön irti, kun suurin vääntömomentti saavutetaan.

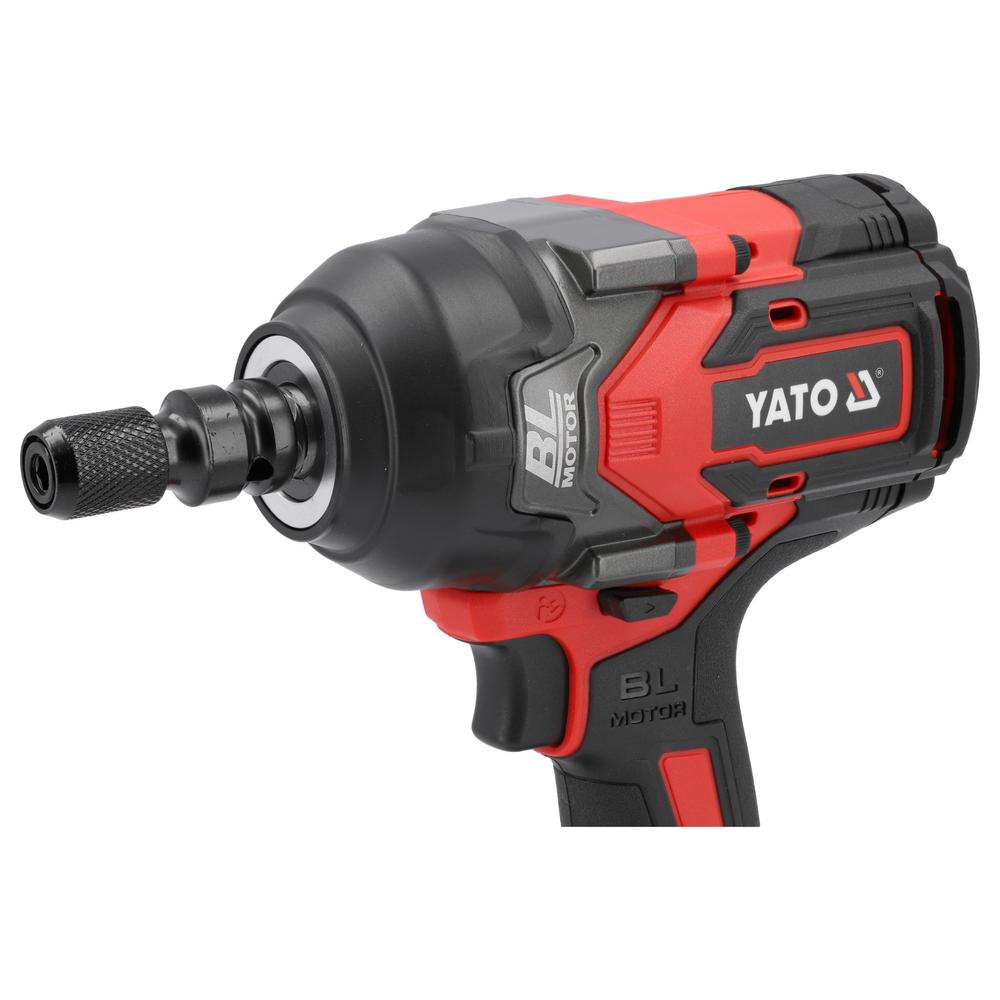

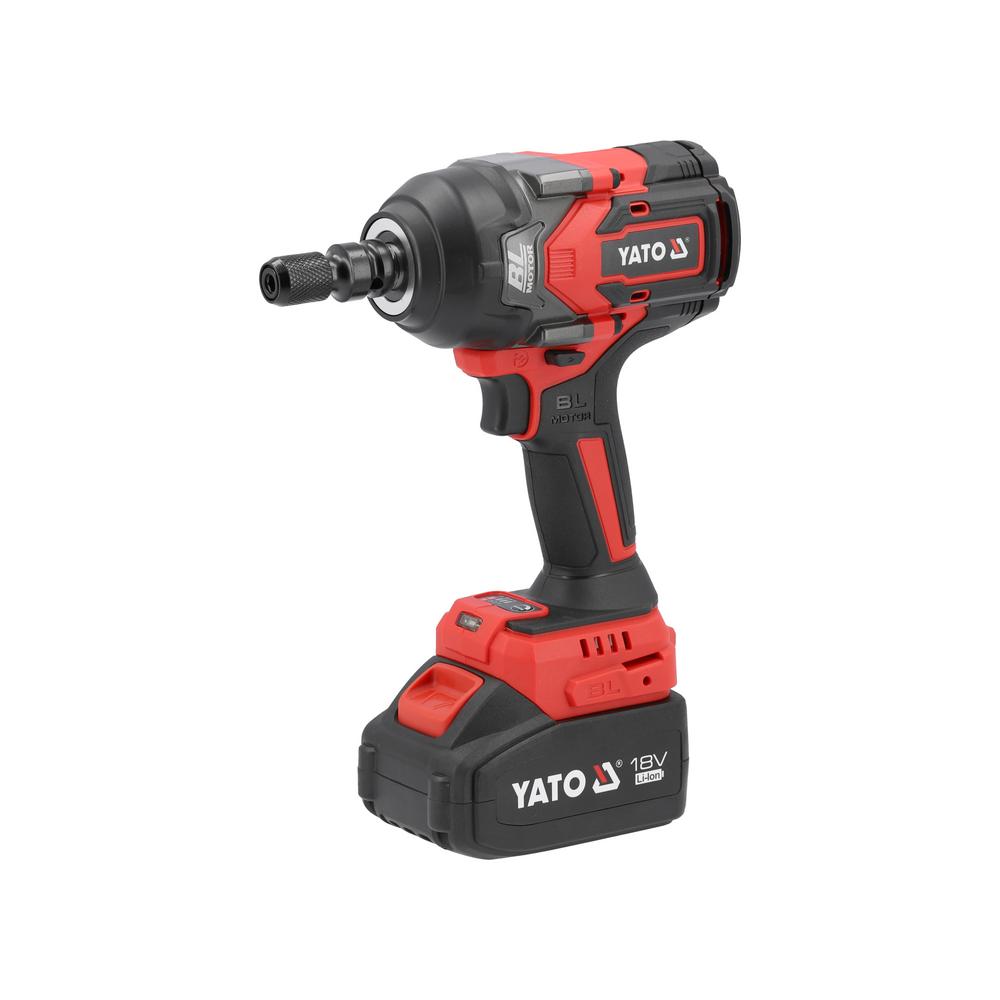

Pakkauksessa on 1/2″–1/4″-kärkisovitin, jolla vääntimeen voi kiinnittää 1/4″ kuusiokantaisia ruuvauskärkiä. Täyden momentin siirtämiseen pulttiin käytetään iskukäyttöön tarkoitettuja 1/2″ CrMo-hylsyjä. Ilmoitettu äänenpainetaso on 98 ± 3,0 dB(A), äänitehotaso 106 ± 3,0 dB(A) ja tärinäarvo 19,00 ± 1,5 m/s².
Käyttötarkoitus ja soveltuvuus:
Väännin on tarkoitettu pulttien ja muttereiden avaamiseen ja kiristämiseen autokorjaamossa ja rakennustyömaalla. Suurempaa momenttia vaativiin kohteisiin sopii 3/4″ kiinnittimellä varustettu Yato Akkumutteriväännin 18V 2400Nm + 6 Ah akku ja laturi, ja jo hankittujen Yato 18 V -akkujen kanssa kevyempi vaihtoehto on Yato Akkumutteriväännin 18V 850Nm runko.
- Autokorjaamot: pyöränmutterien, alustan ja jousituksen pulttien avaaminen ja kiristäminen 1/2″ iskuhylsyillä.
- Rakennustyömaat: teräsrakenteiden, telineiden ja kiinnikkeiden pulttiliitokset ilman paineilmaa tai verkkovirtaa.
- Työ pään yläpuolella: 1,9 kg:n paino ja kompakti runko helpottavat työskentelyä nostetussa asennossa, esimerkiksi ajoneuvon alla nostimella.
- Yato 18 V -akkujärjestelmä: väännin käyttää samoja Yato 18 V Li-Ion -akkuja kuin sarjan muut työkalut.

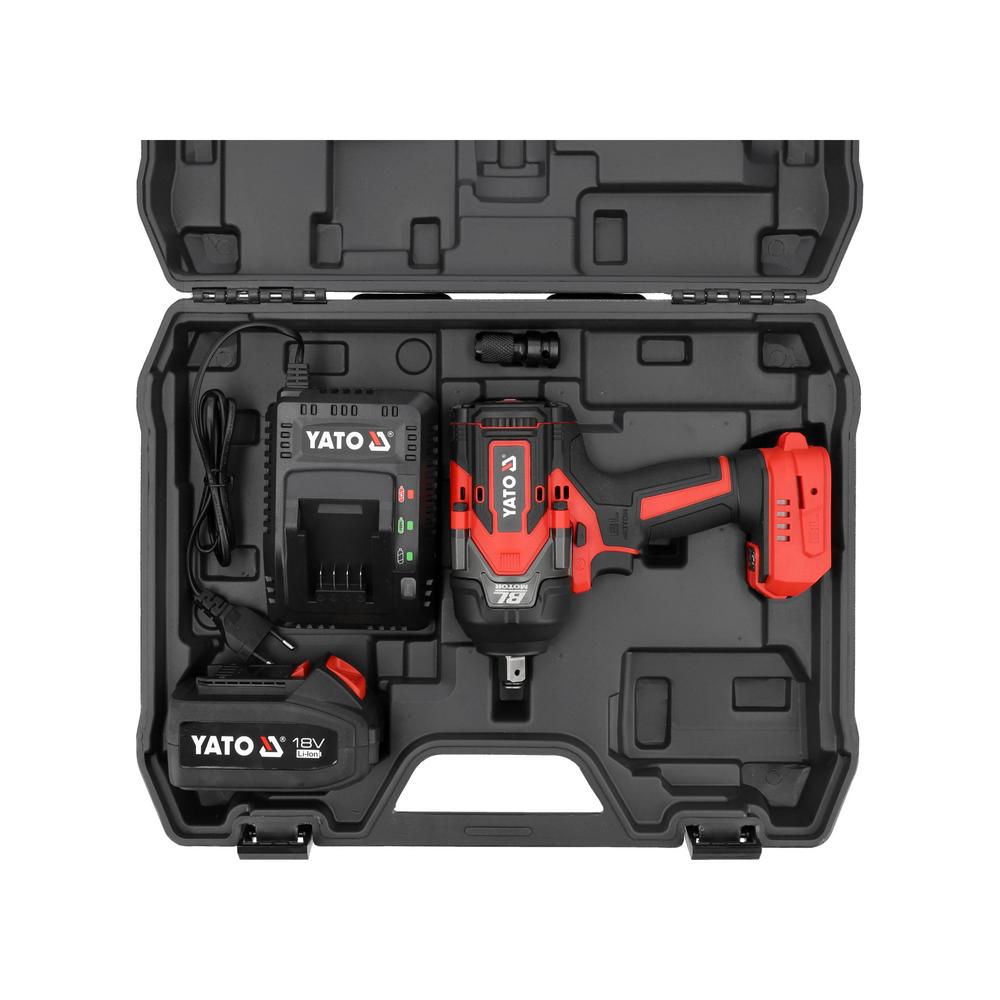

Pakkauksen sisältö:
- Yato akkumutteriväännin 18 V 1/2″ 1200 Nm
- Kärkisovitin 1/2″ → 1/4″
- Yato 18 V Li-Ion -akku 4,0 Ah
- Laturi
Ominaisuudet:
- Hiiliharjaton moottori: ei vaihdettavia hiiliharjoja; moottori toimii Yato 18 V Li-Ion -akulla.
- Kolme nopeus- ja momenttiporrasta: 0–1400, 0–1900 ja 0–2400 min⁻¹ myötäpäivään pyöritettäessä; 1, 2 tai 3 palavaa merkkivaloa ilmaisee pienen, keskisuuren tai suuren nopeuden ja momentin.
- A-tila: vastapäivään pyöritettäessä kiinnitin pyörii kytkimen painalluksella vain lyhyen jakson; tila on tarkoitettu muttereiden ja pulttien löysäämiseen.
- Portaaton nopeudensäätö: käynnistyskytkimen painamissyvyys määrää pyörimisnopeuden ja vääntömomentin.
- Ylikuormituskytkin: kytkee neliövääntiön käytön irti, kun suurin vääntömomentti saavutetaan.
- 4,0 Ah akku ja pikalataus: 4000 mAh Li-Ion-akku latautuu noin 2 tunnissa mukana tulevalla laturilla.
- 1/2″ neliövääntiö ja 1/4″-kärkisovitin: sopii 1/2″ iskuhylsyille ja sovittimen kanssa 1/4″ kuusiokantaisille kärjille.

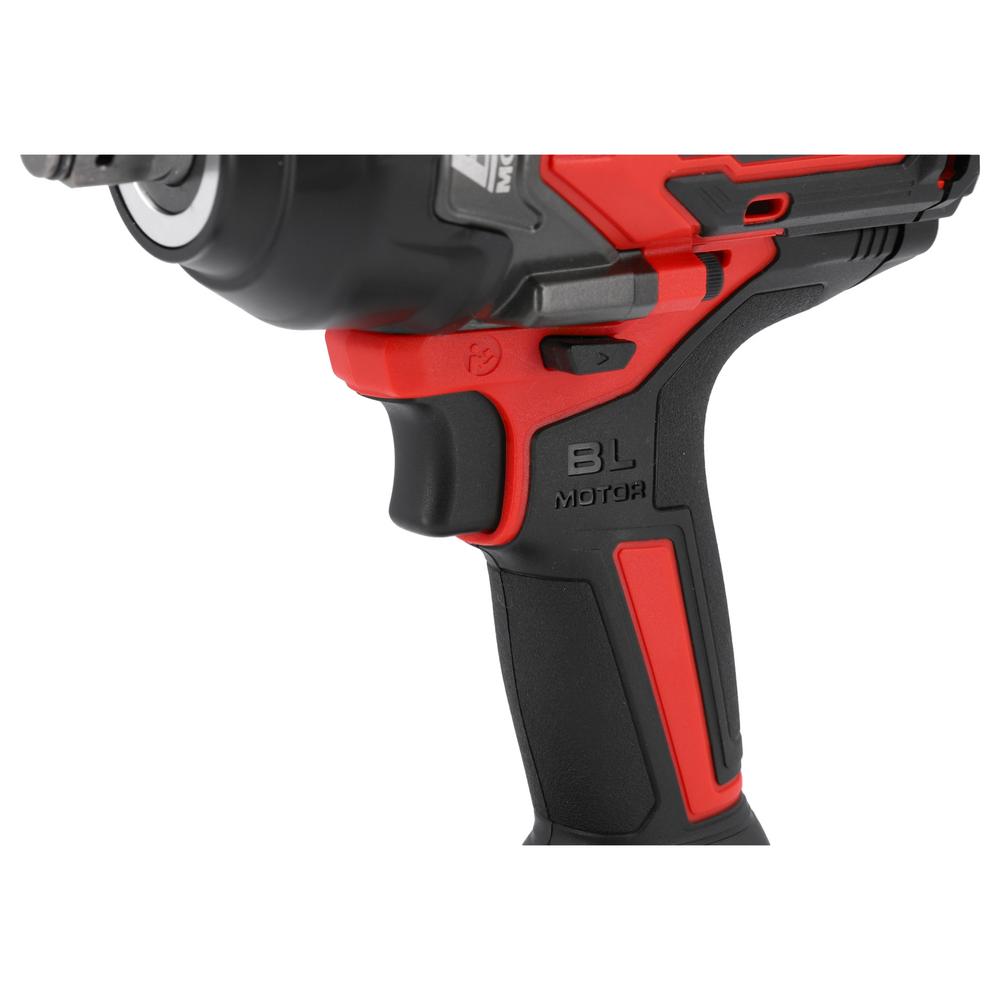

- Karajarru ja suunnanvaihto: kiinnitin pysähtyy kytkimen vapautuksen jälkeen; pyörimissuunta vaihdetaan liipaisimen yläpuolisella kytkimellä.
- LED-työvalo ja varaustilan ilmaisin: valaisee työkohteen; ilmaisin näyttää akun varaustilan ohjauspaneelissa.
- Kevyt runko: 1,9 kg ilman akkua, mikä helpottaa työtä pään yläpuolella.
Tekniset Ominaisuudet:

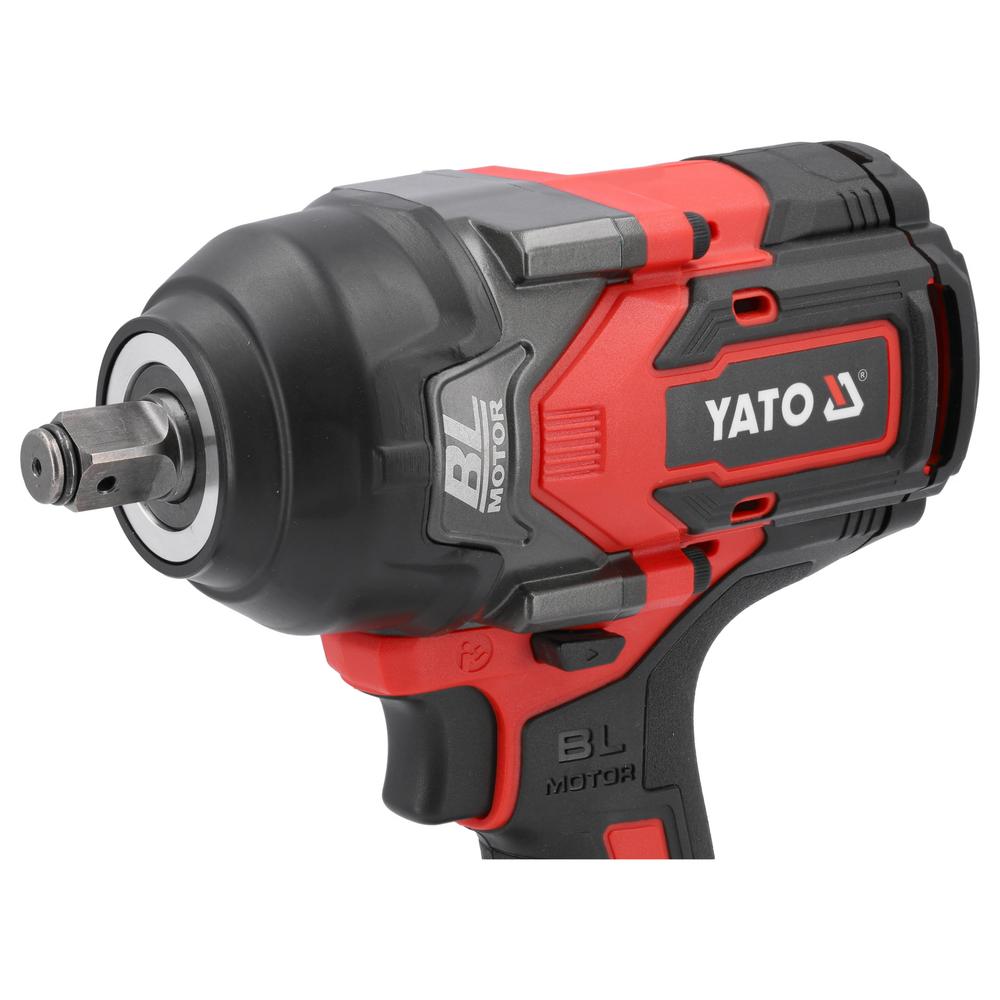

- Kiinnitin: 1/2″ (12,7 mm) neliövääntiö
- Suurin vääntömomentti: 1200 Nm
- Kierrosluku (tyhjäkäynti): 0–1400 / 0–1900 / 0–2400 min⁻¹
- Iskutaajuus: 2200 min⁻¹
- Jännite: 18 V DC
- Akkutyyppi: Li-Ion
- Akun kapasiteetti: 4000 mAh (4,0 Ah)
- Akkuja mukana: 1
- Laturi mukana: kyllä
- Latausaika: 2 h
- Pikalataus: kyllä
- Laturin tulojännite: 200–240 V ~, 50/60 Hz, 1,5 A
- Laturin lähtöjännite ja -virta: 21,5 V DC, 2,2 A
- Moottori: hiiliharjaton
- Iskumekanismi: kyllä
- Vääntömomentin säätö: kyllä (3 porrasta)
- Elektroninen nopeudensäätö: kyllä
- Pyörimissuunnan vaihto: kyllä
- Erillinen työtilan valintakytkin: ei (A-tila valitaan ohjauspaneelista)
- Karajarru: kyllä
- Akun varaustilan ilmaisin: kyllä
- Työvalo: kyllä (LED)
- Eristysluokka: III
- Kotelointiluokka: IPX0
- Äänenpainetaso LpA: 98 ± 3,0 dB(A)
- Äänitehotaso LWA: 106 ± 3,0 dB(A)
- Tärinä: 19,00 ± 1,5 m/s²
- Vääntimen paino: 1,9 kg
- Ulkopintojen suurin sallittu lämpötila: 60 °C
- Yhteensopivat akut: Yato 18 V Li-Ion (YT-828461–YT-828465)
- Yhteensopivat laturit: Yato YT-828498–YT-828504
- Standardit: EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2
Yato akkumutteriväännin 1200 Nm 4 Ah käyttöohje:
Lue koko käyttöohje ennen ensimmäistä käyttöä. Hylsy tai sovitin vaihdetaan aina akku irrotettuna.
- Lataus: akku toimitetaan lataamattomana. Työnnä akku laturin akkupaikkaan ja liitä laturi pistorasiaan; vihreä vilkkuva valo tarkoittaa latausta ja jatkuvasti palava valo täyttä akkua. Lataa vain kuivassa sisätilassa valvotusti.
- Hylsyn valinta: valitse avattavan tai kiristettävän osan kokoon sopiva 1/2″ iskuhylsy ja kiinnitä se neliövääntiöön (ruuvauskärjet 1/4″-sovittimen kautta).
- Pyörimissuunta ja porras: valitse suunta vaihtokytkimellä ja liitä akku jalustaan. Myötäpäivään pyöritettäessä valitse momenttiporras 1–3 toimintopainikkeella; vastapäivään pyöritettäessä painike kytkee A-tilan päälle tai pois.
- Aloitus: kierrä mutteri tai pultti käsin kierteelle vähintään kaksi kierrosta, aseta hylsy mutterin tai pultin kannan päälle ja tartu vääntimeen molemmin käsin.
- Kiristys ja avaus: paina käynnistyskytkintä; mitä syvemmälle kytkin painetaan, sitä suurempi on nopeus. Kun iskumekanismi alkaa iskeä ja liitos on kireä, vapauta kytkin – jatkuva kiristys voi vaurioittaa kierteitä ja kiinnittimiä.
- Lopetus ja huolto: irrota akku, puhdista kotelo ja tuuletusaukot kuivalla liinalla, harjalla tai enintään 0,3 MPa:n paineilmalla ilman kemikaaleja. Säilytä akku 0–30 °C:ssa noin 70 %:n varaukseen ladattuna. Viat korjautetaan valtuutetussa huollossa alkuperäisillä varaosilla.
Varoitukset:
- Kuulonsuojaimet: äänitehotaso on 106 dB(A) – käytä aina kuulonsuojaimia ja suojalaseja.
- Ote: pidä vääntimestä kiinni molemmin käsin eristetyistä tartuntapinnoista; kiinnitin voi osua piilossa olevaan sähköjohtoon.
- Tärinä: tärinäarvo 19,00 m/s² – pidä säännöllisiä taukoja ja rajoita yhtäjaksoista käyttöaikaa.
- Hylsyt: käytä vain iskukäyttöön tarkoitettuja hylsyjä; tavalliset käsityökaluhylsyt voivat haljeta.
- Ylikuormitus: ulkopintojen lämpötila ei saa ylittää 60 °C.
- Tahaton käynnistys: irrota akku ennen hylsyn vaihtoa, säätöjä, huoltoa ja varastointia.
- Akku: älä käytä vaurioitunutta akkua äläkä oikosulje sen liittimiä; elektrolyytin joutuessa silmiin huuhtele vedellä ja hakeudu lääkäriin.
- Laturi: lataa vain mukana tulevalla laturilla kuivassa sisätilassa aikuisen valvonnassa; irrota laturi heti, jos siitä tulee savua tai hajua.
- Lapset: säilytä väännin ja akut lasten ulottumattomissa.
Usein Kysyttyä, UKK:
Mitä Yato akkumutteriväännin 1200 Nm 4 Ah -sarjaan kuuluu?
Pakkauksessa ovat väännin, 1/2″–1/4″-kärkisovitin, 4,0 Ah Li-Ion-akku ja laturi. Ilman akkua ja laturia sama väännin on runkomalli YT-828072.
Kuinka suuri momentti vääntimessä on?
Suurin vääntömomentti on 1200 Nm; momentti ja nopeus valitaan kolmesta portaasta (0–1400, 0–1900 ja 0–2400 min⁻¹).
Kuinka kauan akun lataus kestää?
4,0 Ah akun latausaika mukana tulevalla laturilla on noin 2 tuntia.
Mihin A-tilaa käytetään?
Vastapäivään pyöritettäessä A-tila käynnistää kiinnittimen vain lyhyeksi jaksoksi kerrallaan, mikä helpottaa muttereiden ja pulttien löysäämistä hallitusti.
Paljonko väännin painaa?
Väännin painaa ilman akkua 1,9 kg.
Kierrätysohjeet:
Yato akkumutteriväännin 1200 Nm 4 Ah on sähkö- ja elektroniikkalaite, jota ei saa hävittää sekajätteen mukana: toimita käytöstä poistettu väännin ja laturi sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen. Li-Ion-akut toimitetaan akkujen ja paristojen keräykseen; teippaa akun liittimet ennen kuljetusta oikosulun estämiseksi. Pahvipakkaus lajitellaan kartonkikeräykseen ja muoviosat muovinkeräykseen.
