Kuvaus

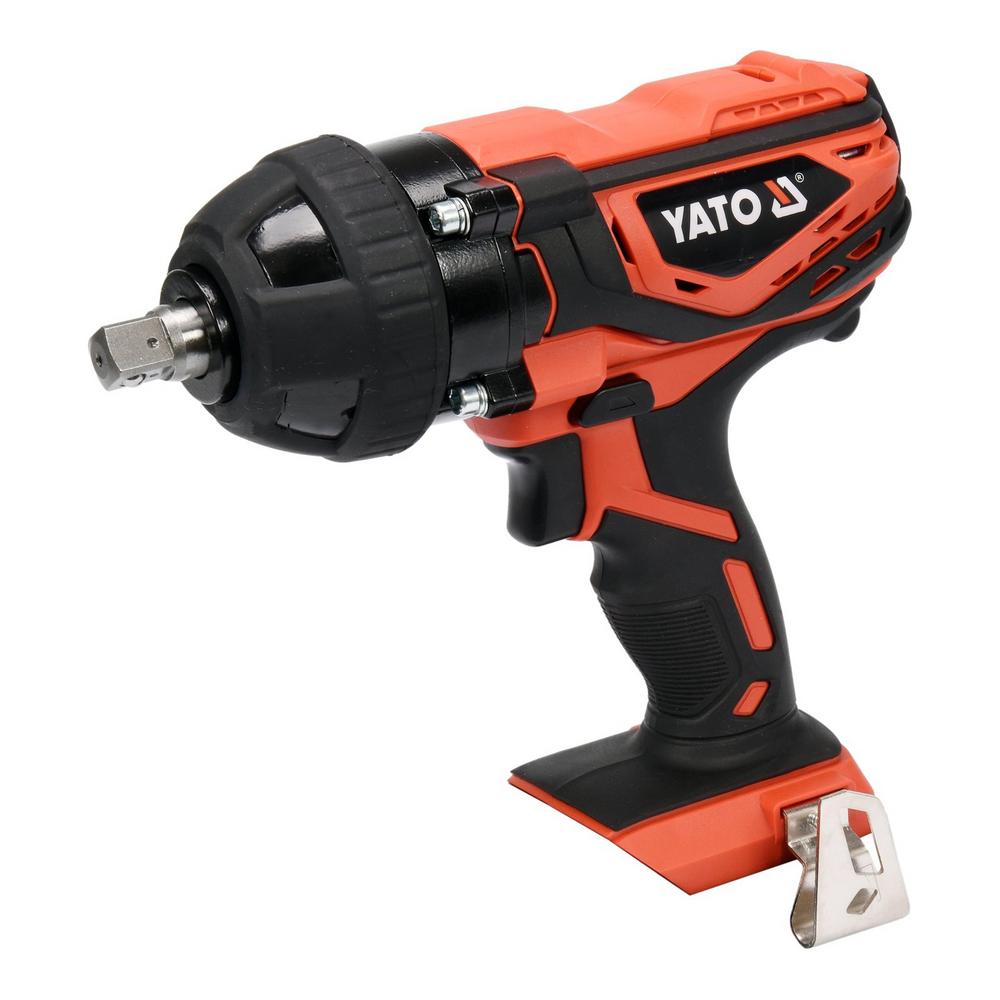

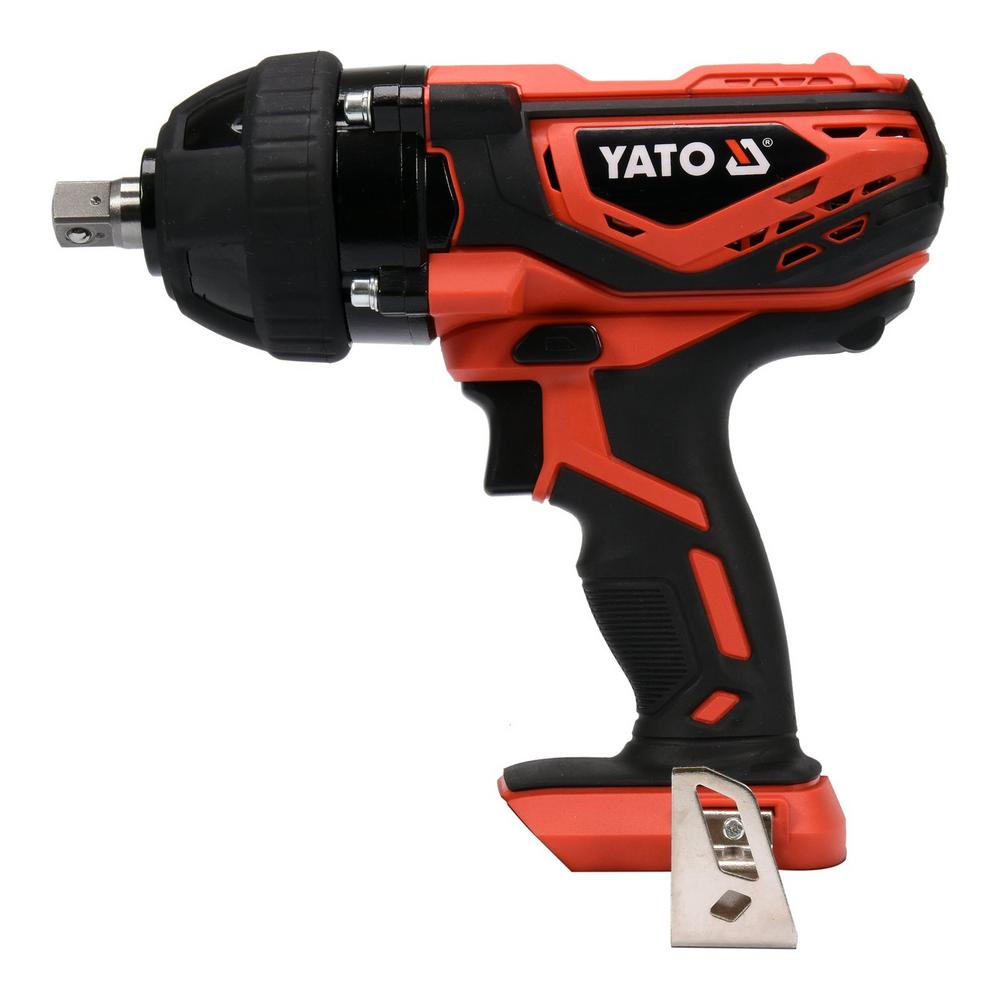

Yato akkumutteriväännin 300 Nm runko on 18 V iskevä mutteriväännin, jossa on 1/2″ nelikulmavääntiö ja suurin vääntömomentti 300 Nm. Runkomalli toimitetaan neljän iskuhylsyn 17, 19, 21 ja 23 mm kanssa ilman akkua ja laturia, ja se käyttää Yato 18V -järjestelmän Li-Ion-liukuakkuja.
Mutteriväännin on tarkoitettu muttereiden ja pulttien kiristämiseen ja avaamiseen, esimerkiksi pyöränpulttien ja -mutterien avaamiseen kokoon M28 asti. Tyhjäkäyntikierrokset ovat 0–2200 min⁻¹ ja iskutaajuus 0–2700 min⁻¹. Tangentiaalinen isku löysentää jumiutuneita kierreliitoksia myös silloin, kun ne on kiristetty yli 300 Nm:n momentilla.
Vaihteiston kotelo on metallia, ja hammaspyörien kovuus on 53–56 HRC. Runko on lasikuidulla vahvistettua polyamidia ja kumipinnoitettu, kahva on muotoiltu ja koneessa on metallinen vyökoukku. Pyörimisnopeutta säädetään portaattomasti käynnistyskytkimen painalluksella (potentiometri), ja koneessa on suunnanvaihtokytkin, karajarru sekä ylikuormituskytkin.
Laite painaa ilman akkua 1,9 kg, ja sen eristysluokka on III ja suojausluokka IP20. Saman mutterivääntimen sarjaversio 2 Ah akulla, pikalaturilla ja kantolaukulla on YT-82804.
Käyttötarkoitus ja soveltuvuus:
Mutteriväännin soveltuu korjaamo- ja rakennustöihin, joissa ruuviliitoksia kiristetään ja avataan ilman verkkovirtaa. Lisähylsyiksi valitaan iskukäyttöön tarkoitetut 1/2″ hylsyt, kuten Yato Syvähylsysarja 1/2″ 11-os 10-24 mm CrMo SCM-440 tai Yato Voimahylsy 1/2″. Suurempaa momenttia vaativiin kohteisiin sarjassa on Yato Akkumutteriväännin 18V 850Nm runko.
- Pyöränvaihto: Pyöränpulttien ja -mutterien avaaminen kokoon M28 asti mukana tulevilla 17–23 mm hylsyillä; loppukiristys tehdään momenttiavaimella ajoneuvon valmistajan arvoon.
- Korjaamotyöt: Jumiutuneiden kierreliitosten avaaminen; tangentiaalinen isku löysentää liitoksen myös, kun kiristysmomentti on ollut yli 300 Nm.
- Rakennustyömaat: Kaiteiden, aitojen, suojapuomien ja muottien ruuviliitosten kiristäminen ja purkaminen.
- Puurakenteet: Pitkien kirvesmiesruuvien kiertäminen sopivalla iskukäyttöön tarkoitetulla adapterilla ja kärjellä.
- Yato 18V -järjestelmä: Kone käyttää akkuja YT-828461 (2 Ah), YT-828462 (3 Ah) ja YT-828463 (4 Ah).
Pakkauksen sisältö:
- Akkumutteriväännin (runko)
- Iskuhylsyt 17, 19, 21 ja 23 mm (4 kpl)
Akku ja laturi eivät sisälly toimitukseen.
Ominaisuudet:
- Vääntömomentti 300 Nm: Riittää pyöränpulttien avaamiseen kokoon M28 asti.
- Tangentiaalinen iskumekanismi: 0–2700 iskua/min; isku kytkeytyy, kun liitoksen vastus kasvaa.
- Portaaton nopeudensäätö: Pyörimisnopeus kasvaa käynnistyskytkimen painamissyvyyden mukaan.
- Ylikuormituskytkin: Kiristettäessä vääntiön käyttö kytkeytyy irti suurimman momentin saavuttamisen jälkeen.
- Karajarru ja suunnanvaihto: Vääntiö pysähtyy kytkimen vapautuksen jälkeen; suunnanvaihtokytkimen nuoli näyttää mutterin liikesuunnan.
- Metallinen vaihteistokotelo: Hammaspyörien kovuus 53–56 HRC.
- Lasikuituvahvisteinen runko: Kumipinnoitettu polyamidirunko, muotoiltu kahva ja metallinen vyökoukku.
- Yato 18V -akkujärjestelmä: Yhteensopivat akut YT-828461–YT-828465 ja laturit YT-828498–YT-828502.
Tekniset Ominaisuudet:
- Jännite: 18 V DC
- Työkalupidin: nelikulmavääntiö 1/2″
- Suurin vääntömomentti: 300 Nm
- Tyhjäkäyntikierrokset: 0–2200 min⁻¹
- Iskutaajuus: 0–2700 min⁻¹
- Isku: kyllä
- Elektroninen nopeudensäätö: kyllä
- Suunnanvaihtokytkin: kyllä
- Työtavan valintakytkin: ei
- Karajarru: kyllä
- Työalueen valaistus: ei
- Akkutyyppi: Li-Ion
- Akkujen määrä: ei akkua
- Laturi mukana: ei
- Eristysluokka: III
- Suojausluokka: IP20
- Äänenpainetaso LpA: 84,0 ± 3,0 dB(A)
- Äänitehotaso LwA: 95,0 ± 3,0 dB(A)
- Tärinä (iskukiristys suurimmalla teholla): 9,09 ± 1,5 m/s²
- Laitteen paino ilman akkua: 1,9 kg
- Vaihteiston hammaspyörien kovuus: 53–56 HRC
- Ulkopintojen suurin sallittu lämpötila: 60 °C
Yato akkumutteriväännin 300 Nm runko käyttöohje:
Kaikki valmistelu- ja asennustoimet tehdään akku irrotettuna. Lue koko käyttöohje ennen ensimmäistä käyttöä.
- Akku: Käytä ladattua Yato 18V -akkua; lataa se akun omalla Yato-laturilla ja irrota akku laturista heti latauksen päätyttyä.
- Hylsyn asennus: Asenna vääntiöön kiinnitettävään kokoon sopiva iskuhylsy. Tarkista ennen käyttöä, ettei hylsy ole vaurioitunut. Kierrä mutteri tai pultti käsin kierteelle vähintään kaksi kierrosta.
- Suunta: Valitse pyörimissuunta suunnanvaihtokytkimellä; kytkimen nuoli näyttää mutterin tai pultin liikesuunnan.
- Työskentely: Liitä akku, pidä konetta molemmin käsin ja aseta hylsy mutterille. Mitä syvemmälle kytkintä painat, sitä suurempi on pyörimisnopeus.
- Kiristys: Kun suurin momentti saavutetaan, ylikuormituskytkin kytkeytyy. Vapauta kytkin ja odota, että moottori pysähtyy.
- Avaus: Jos liitoksen kiristysmomentti ylittää koneen suurimman momentin, ylikuormituskytkin kytkeytyy eikä mutteri ehkä aukea.
- Lopetus ja huolto: Pidä taukoja, irrota akku työn jälkeen ja puhdista runko, tuuletusaukot ja kytkimet paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja.
- Akun säilytys: Säilytä akku 0–30 °C:ssa noin 70 %:n varauksella ja lataa pitkäaikaisessa säilytyksessä kerran vuodessa.
Varoitukset:
- Suojaimet: Käytä suojalaseja ja kuulonsuojaimia; myös suojakäsineet ja suojavaatetus ovat suositeltavia.
- Melu: Äänitehotaso on 95 dB(A); kuulonsuojaimet ovat välttämättömät.
- Vain iskuhylsyt: Käytä vain iskukäyttöön tarkoitettuja, ehjiä ja vääntiön kokoon sopivia hylsyjä. Hylsyjä tai vääntiötä ei saa muuttaa.
- Piilossa olevat johdot: Pidä konetta eristetyistä tartuntapinnoista, jos työväline voi osua jännitteiseen johtoon.
- Ajoneuvon pyörät: Tarkista pyöränpulttien ja -mutterien kiristysmomentti momenttiavaimella ajoneuvon valmistajan ohjeen mukaan.
- Sade ja kosteus: Konetta ei saa altistaa sateelle.
- Tärinä: Todellinen tärinä voi poiketa ilmoitetusta arvosta käyttötavan mukaan; pidä säännöllisesti taukoja.
- Akku ja laturi: Käytä vain Yato 18V -akkuja ja niiden latureita. Älä jätä akkua toimintaan kytkettyyn laturiin latauksen jälkeen (tulipalovaara), älä oikosulje akun napoja äläkä käytä vaurioitunutta akkua.
- Lämpeneminen: Älä ylikuormita konetta; ulkopintojen lämpötila ei saa ylittää 60 °C.
Usein Kysyttyä, UKK:
Sisältyykö Yato akkumutteriväännin 300 Nm runko -toimitukseen akku ja laturi?
Ei. Toimitukseen kuuluvat mutteriväännin ja neljä iskuhylsyä 17–23 mm. Sarjaversio 2 Ah akulla, laturilla ja laukulla on YT-82804.
Riittääkö 300 Nm henkilöauton pyöränpulttien avaamiseen?
Kone on tarkoitettu pyöränpulttien avaamiseen kokoon M28 asti, ja tangentiaalinen isku löysentää myös yli 300 Nm:n momentilla kiristettyjä liitoksia. Erittäin tiukkoihin liitoksiin sarjassa on suuremman momentin mutterivääntimiä.
Mitkä akut sopivat koneeseen?
Yato 18V -järjestelmän Li-Ion-akut YT-828461 (2 Ah), YT-828462 (3 Ah) ja YT-828463 (4 Ah).
Voiko koneella kiristää pyöränmutterit lopulliseen momenttiin?
Ei. Mutterit kiristetään koneella kevyesti ja loppukiristys tehdään momenttiavaimella ajoneuvon valmistajan ilmoittamaan arvoon.
Paljonko kone painaa?
Laitteen paino ilman akkua on 1,9 kg.
Kierrätysohjeet:
Yato akkumutteriväännin 300 Nm runko on sähkö- ja elektroniikkalaite (SER), jota ei saa hävittää sekajätteen mukana. Toimita käytöstä poistettu kone SER-keräyspisteeseen. Li-ion-akut palautetaan erikseen paristojen ja akkujen keräykseen, ja niiden navat suojataan teipillä ennen palautusta. Teräksiset hylsyt kierrätetään metallinkeräykseen, pahvipakkaus kartonkina.
