Kuvaus

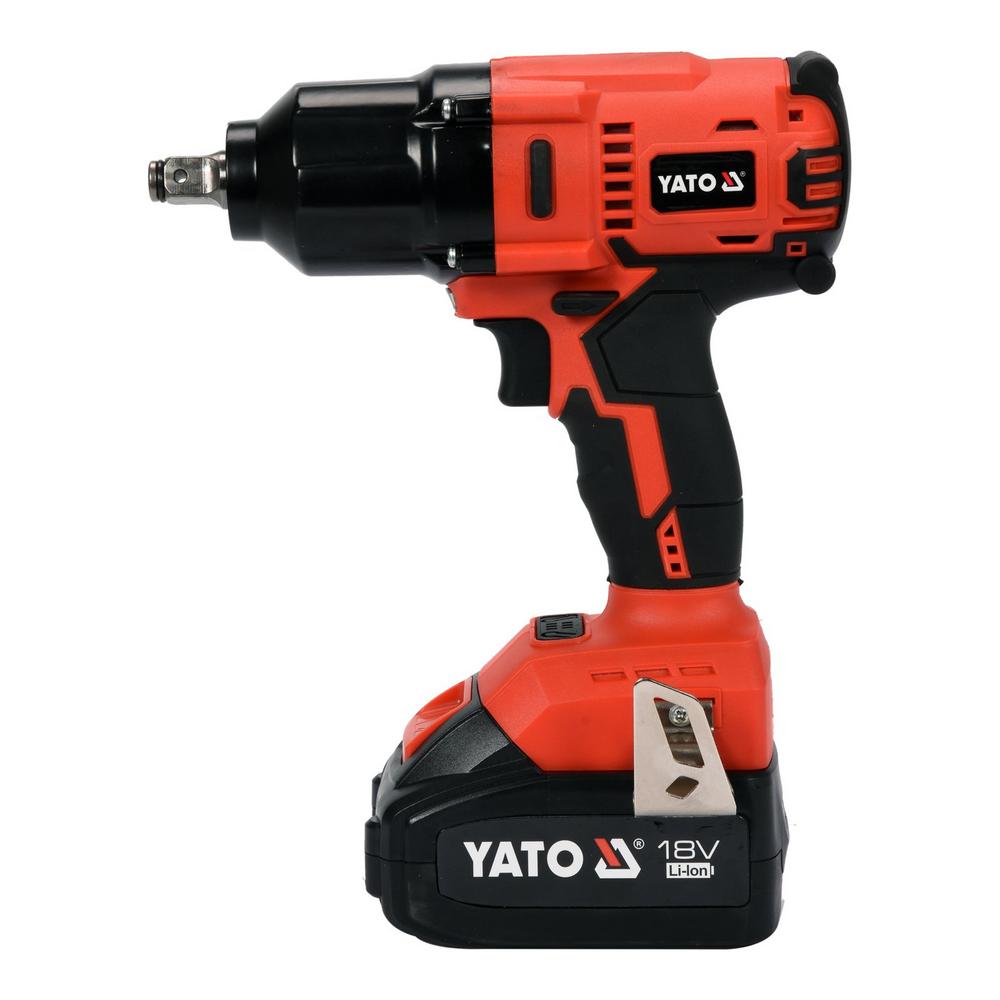

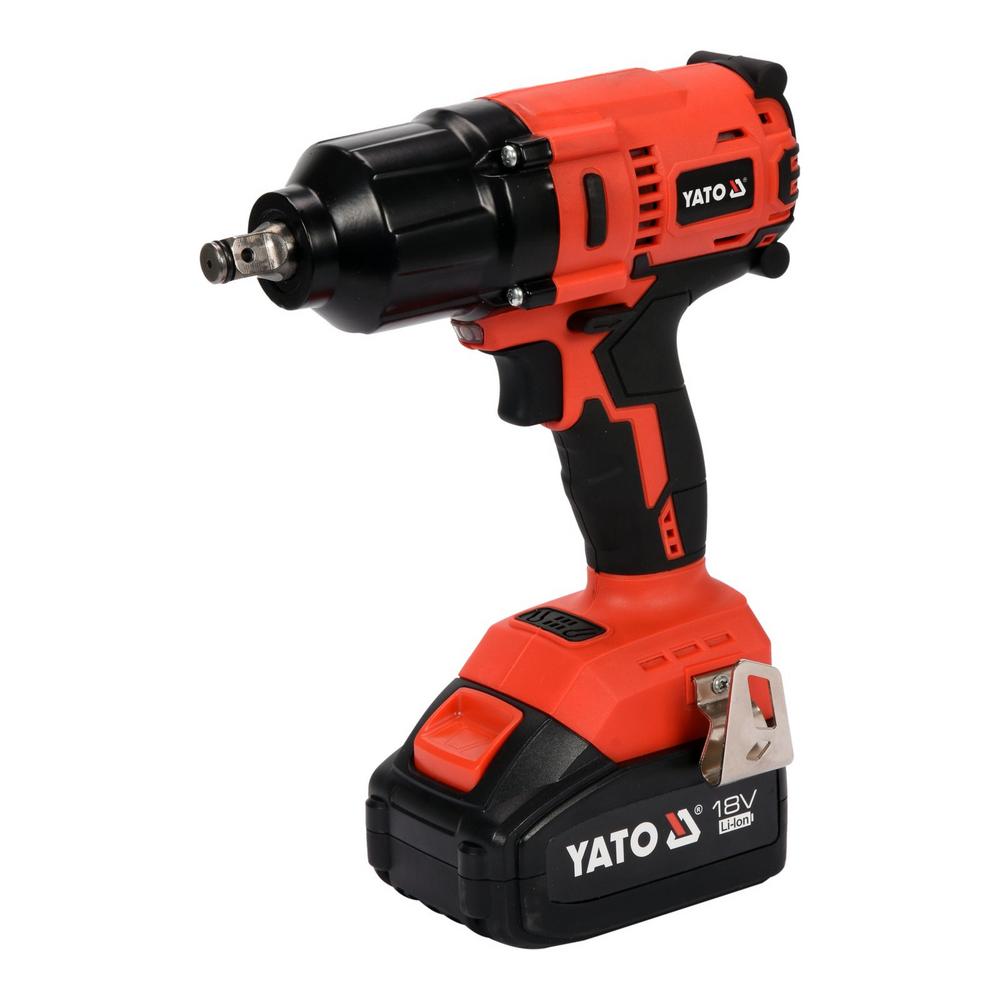

Yato akkumutteriväännin 700 Nm 3 Ah on hiiliharjattomalla moottorilla varustettu 18 V iskevä mutteriväännin, jossa on 1/2″ nelikulmavääntiö ja kaksiportainen vääntömomentin valinta 350 / 700 Nm. Sarjaan kuuluvat 3 Ah Li-Ion-akku, pikalaturi, 1/2″–1/4″ kärkiadapteri ja kantolaukku.
Mutteriväännin on tarkoitettu muttereiden ja pulttien kiristämiseen ja avaamiseen. Iskumekanismi kytkeytyy, kun liitoksen vastus kasvaa, ja vääntiö iskee tangentiaalisesti tahtiin 0–5000 iskua/min. Tyhjäkäyntikierrokset ovat 0–2000 min⁻¹ pienemmällä ja 0–2600 min⁻¹ suuremmalla momenttiportaalla. Iskumekanismi ja vaihteisto on mitoitettu suurelle vääntömomentille, joten kone soveltuu esimerkiksi henkilö- ja pakettiautojen pyöränmutterien avaamiseen.
Hiiliharjaton moottori toimii ilman kuluvia hiiliharjoja, joten kitka ja lämmöntuotto ovat pienemmät kuin harjamoottorissa. Pyörimisnopeutta säädetään portaattomasti käynnistyskytkimen painalluksella (potentiometri), ja koneessa on suunnanvaihtokytkin, karajarru sekä akkukennojen ylikuumenemissuoja. Ohjauspaneelin värilliset merkkivalot näyttävät valitun momenttiportaan ja akun varaustason neliportaisesti.
Laite painaa 1,8 kg, ja sen eristysluokka on III ja suojausluokka IPX0. Kone kuuluu Yato 18V -järjestelmään: samat liukuakut käyvät järjestelmän muihin laitteisiin, ja saman mutterivääntimen runkoversio on YT-828061.
Käyttötarkoitus ja soveltuvuus:
Mutteriväännin soveltuu ruuviliitosten kiristämiseen ja avaamiseen paikoissa, joissa verkkovirtaa ei ole saatavilla. Hylsyiksi valitaan iskukäyttöön tarkoitetut 1/2″ hylsyt, esimerkiksi Yato Syvähylsysarja 1/2″ 11-os 10-24 mm CrMo SCM-440, ja kärkiadapterin kanssa iskukestävät 1/4″ konekärjet, kuten Yato Konekärkisarja Impact 37-os. Suurempaa vääntömomenttia vaativiin kohteisiin sarjassa on Yato Akkumutteriväännin 18V 850Nm runko.
- Pyöränvaihto: Henkilö- ja pakettiautojen pyöränmutterien avaaminen; kiristys tehdään pienemmällä momenttiportaalla, ja loppukiristys momenttiavaimella ajoneuvon valmistajan arvoon.
- Ajoneuvo- ja konekorjaus: Alustan, jousituksen ja kiinnikkeiden ruuviliitosten avaaminen jaksottaisella avaustilalla, joka käynnistää vääntiön lyhyeksi ajaksi kerrallaan.
- Asennus- ja rakennustyöt: Kierretankojen, ankkuripulttien, teräsrakenteiden ja telineiden ruuviliitosten kiristäminen ja purkaminen.

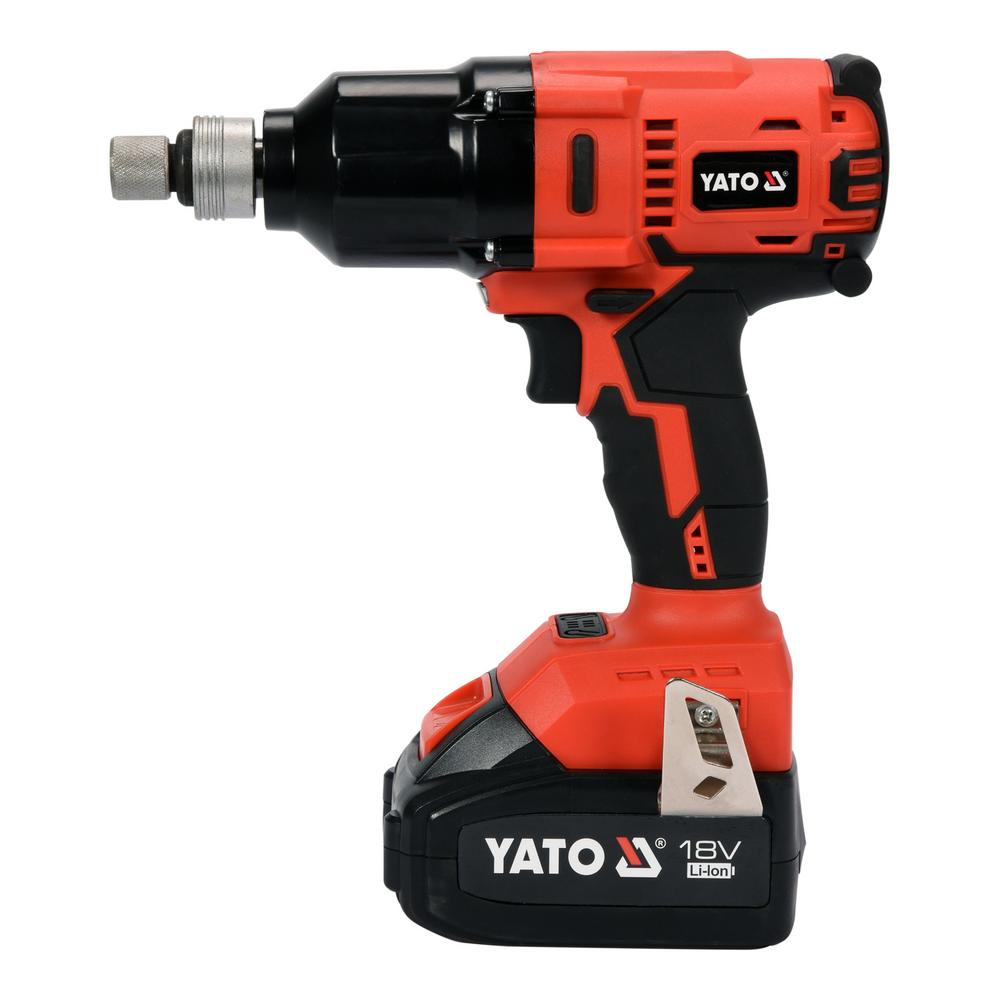

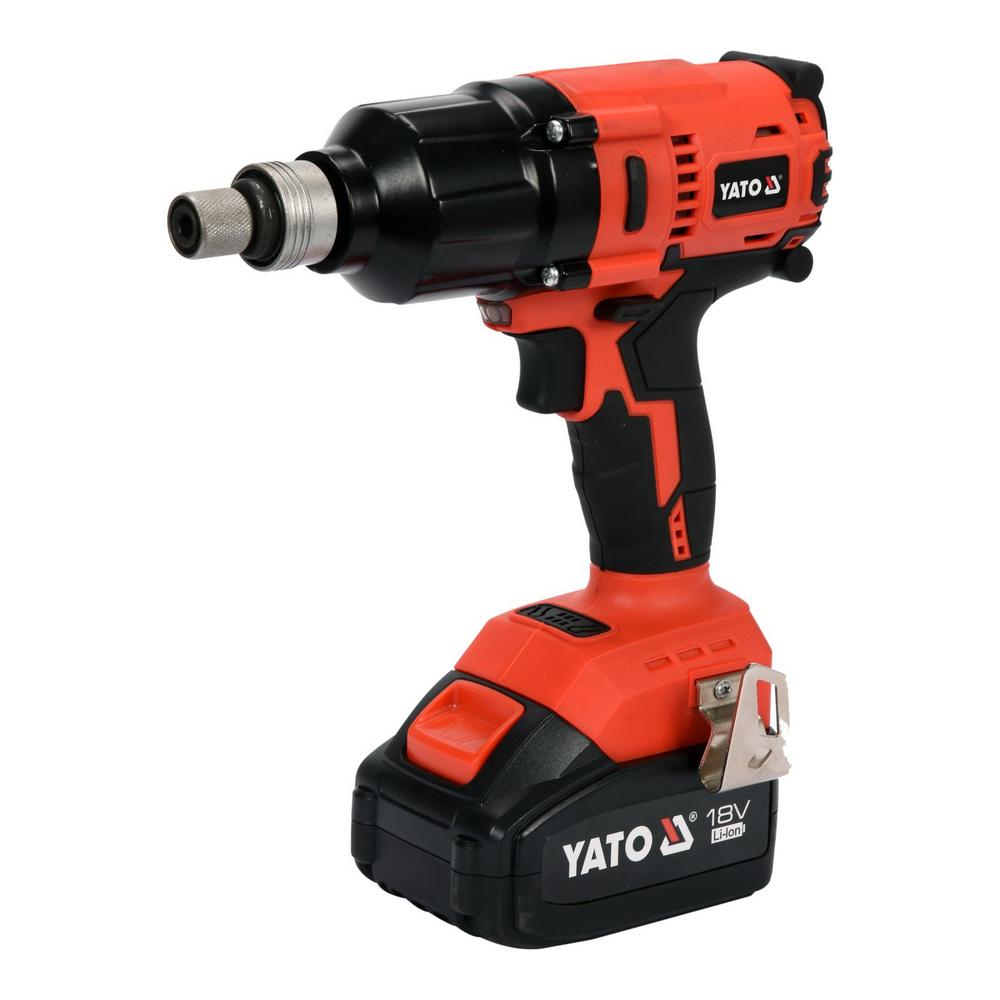

- Ruuvaus kärkiadapterilla: 1/2″–1/4″ kuusiokoloadapterilla koneeseen voi kiinnittää iskukestäviä konekärkiä esimerkiksi pitkien puuruuvien kiertämiseen.
- Työmaat ilman verkkovirtaa: Kone käyttää Yato 18V -järjestelmän akkuja YT-828461 (2 Ah), YT-828462 (3 Ah) ja YT-828463 (4 Ah).

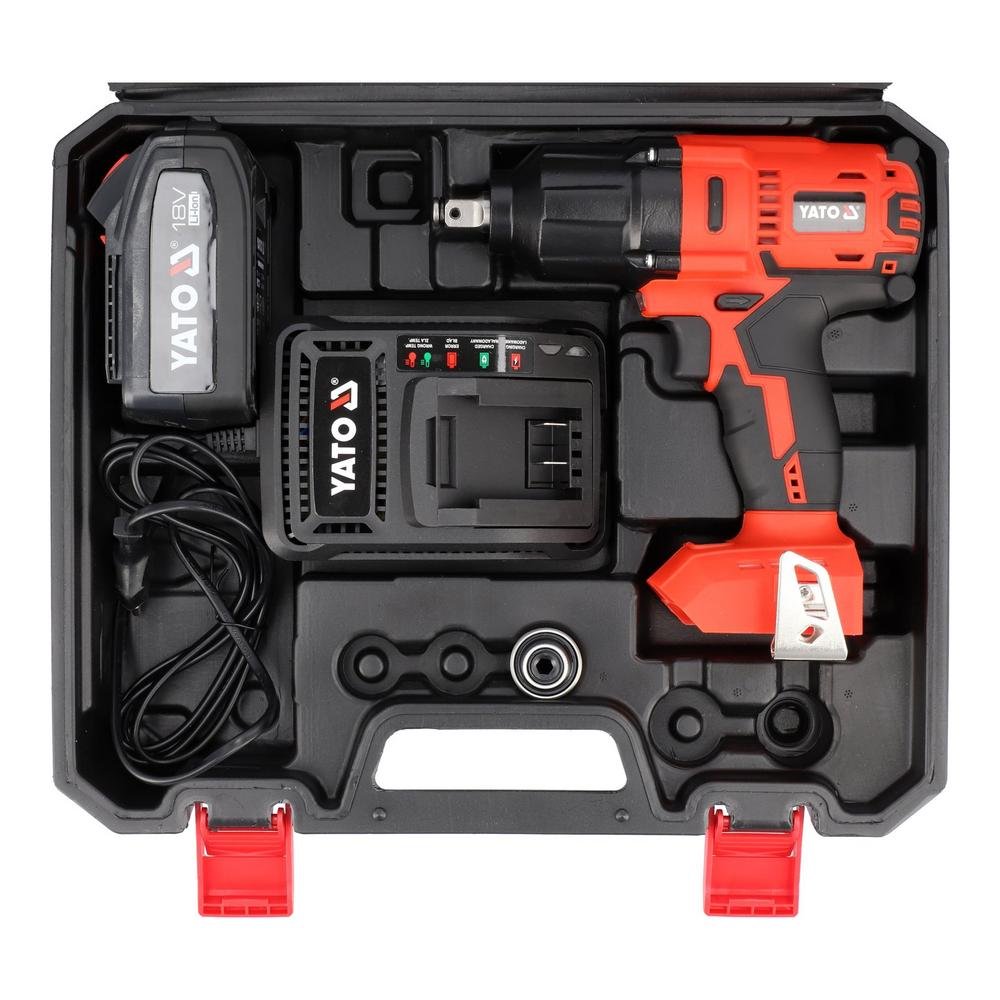

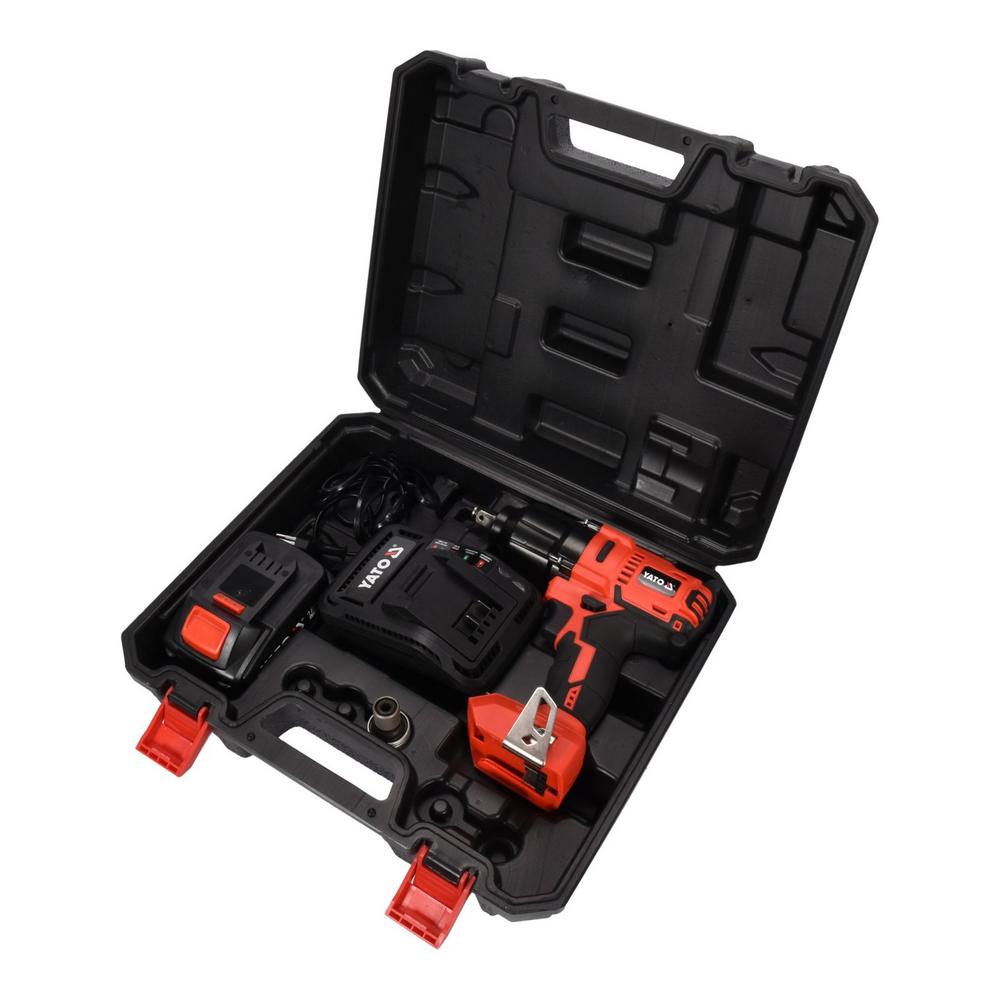

Pakkauksen sisältö:
- Akkumutteriväännin
- Kärkiadapteri 1/2″ → 1/4″ (HEX)
- Li-Ion-akku 18 V 3 Ah
- Pikalaturi (latausasema)

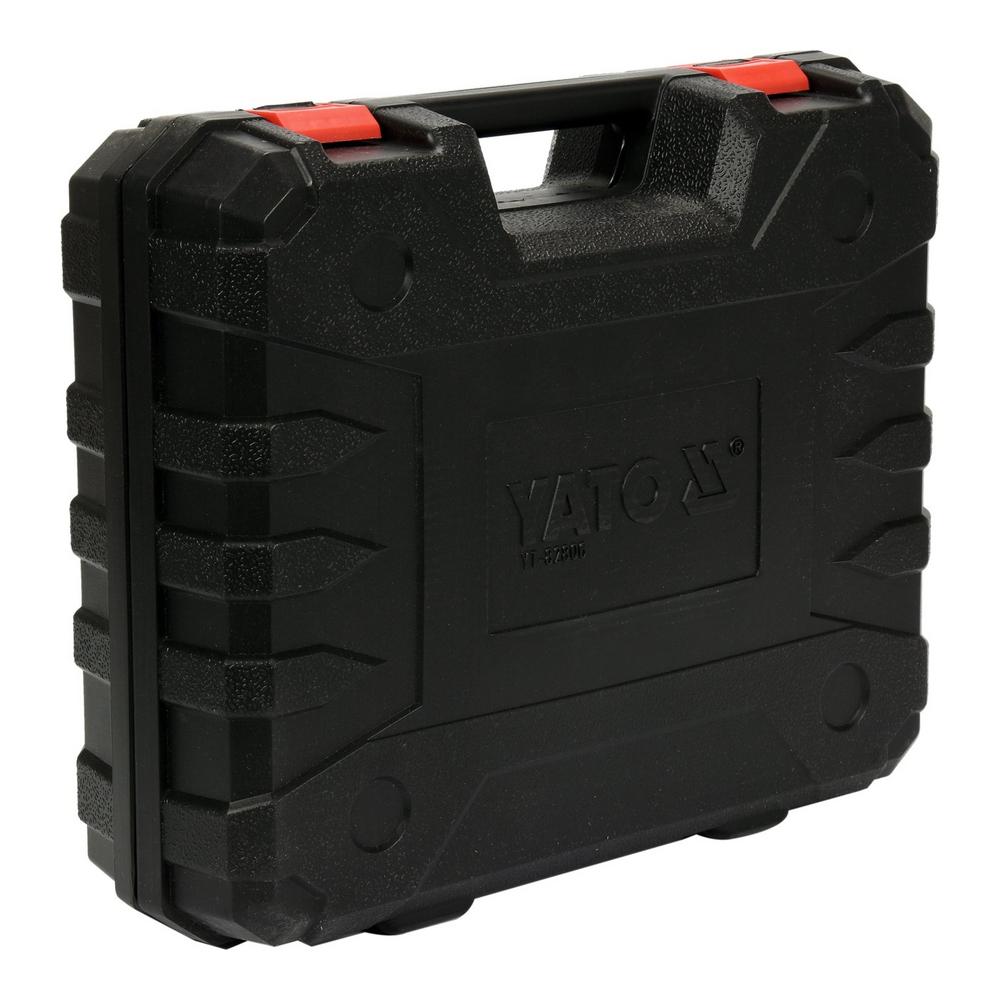

- Kantolaukku
Ominaisuudet:
- Kaksiportainen vääntömomentti 350 / 700 Nm: Momenttiporras valitaan ohjauspaneelin painikkeella; merkkivalot näyttävät valitun portaan.
- Jaksottainen avaustila: Vastapäivään pyöritettäessä valittavissa jatkuva tai jaksottainen toiminta; jaksottaisessa tilassa vääntiö pyörähtää lyhyesti jokaisella kytkimen painalluksella.
- Hiiliharjaton moottori: Ei vaihdettavia hiiliharjoja, pienempi kitka ja lämmöntuotto.
- Tangentiaalinen iskumekanismi: 0–5000 iskua/min, kytkeytyy kiristettäessä ja avattaessa.
- Portaaton nopeudensäätö: Pyörimisnopeus ja momentti kasvavat kytkimen painamissyvyyden mukaan.
- Ylikuormituskytkin: Kiristettäessä vääntiön käyttö kytkeytyy irti suurimman momentin saavuttamisen jälkeen.
- Karajarru ja suunnanvaihto: Vääntiö pysähtyy kytkimen vapautuksen jälkeen; suunnanvaihtokytkimen nuoli näyttää mutterin liikesuunnan.
- Akun suojaus ja varaustaso: Akkukennojen ylikuumenemissuoja ja neliportainen varaustason ilmaisin.
- Pikalaturi: Latausaika 60 min 2 Ah akulle, 90 min 3 Ah akulle ja 120 min 4 Ah akulle.
- Kumipinnoitettu runko: Iskunkestävä rakenne ja pitävä kahva.
Tekniset Ominaisuudet:
- Jännite: 18 V DC
- Työkalupidin: nelikulmavääntiö 1/2″
- Suurin vääntömomentti: 350 / 700 Nm
- Tyhjäkäyntikierrokset: 0–2000 / 0–2600 min⁻¹
- Iskutaajuus: 0–5000 min⁻¹
- Isku: kyllä
- Vääntömomentin säätö: kyllä, 2 porrasta
- Elektroninen nopeudensäätö: kyllä
- Suunnanvaihtokytkin: kyllä
- Työtavan valintakytkin: ei
- Karajarru: kyllä
- Työalueen valaistus: ei
- Moottori: hiiliharjaton
- Akkutyyppi: Li-Ion
- Akun kapasiteetti: 3000 mAh (3 Ah)
- Akkujen määrä: 1
- Laturi mukana: kyllä
- Latausaika: 1,5 h (3 Ah akku)
- Pikalataus: kyllä
- Akun varaustason ilmaisin: kyllä
- Laturin tulojännite: 220–240 V, 50/60 Hz
- Laturin nimellisteho: 50 W
- Laturin lähtöjännite: 21,4 V DC
- Laturin tulovirta: 2 A
- Eristysluokka: III
- Suojausluokka: IPX0
- Äänenpainetaso LpA: 86,0 ± 3,0 dB(A)
- Äänitehotaso LwA: 97,0 ± 3,0 dB(A)
- Tärinä: 7,58 ± 1,5 m/s²
- Laitteen paino: 1,8 kg
- Ulkopintojen suurin sallittu lämpötila: 60 °C
Yato akkumutteriväännin 700 Nm 3 Ah käyttöohje:
Kaikki valmistelu- ja asennustoimet tehdään akku irrotettuna. Lue koko käyttöohje ennen ensimmäistä käyttöä.
- Akun lataus: Akku toimitetaan lataamattomana. Työnnä akku laturiin ja kytke laturi pistorasiaan; punainen merkkivalo palaa latauksen ajan ja vihreä syttyy, kun akku on täynnä. Lataa vain kuivassa tilassa valvotusti.
- Hylsyn asennus: Asenna vääntiöön kiinnitettävään kokoon sopiva iskuhylsy. Kierrä mutteri tai pultti käsin kierteelle vähintään kaksi kierrosta ennen koneen käyttöä.
- Suunta ja momenttiporras: Valitse pyörimissuunta suunnanvaihtokytkimellä. Myötäpäivään valitaan ohjauspaneelista pienempi (yksi punainen merkkivalo) tai suurempi (kaksi punaista) momenttiporras; vastapäivään jatkuva tai jaksottainen avaustila.
- Työskentely: Liitä akku, pidä konetta molemmin käsin ja aseta hylsy mutterille ennen käynnistystä. Kytkimen painamissyvyys säätää nopeutta ja momenttia.
- Kiristys: Kun iskumekanismi alkaa iskeä ja liitos on kiristynyt, vapauta kytkin. Pidempi kiristäminen voi vaurioittaa kierteitä ja liitososia.
- Avaus: Varmista, ettei liitoksen kiristysmomentti ylitä koneen suurinta momenttia, muuten ylikuormituskytkin kytkeytyy eikä mutteri aukea.
- Lopetus ja huolto: Odota, että moottori pysähtyy, irrota akku ja puhdista runko, tuuletusaukot ja kytkimet paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja.
- Akun säilytys: Säilytä akku 0–30 °C:ssa noin 70 %:n varauksella ja lataa pitkäaikaisessa säilytyksessä kerran vuodessa.
Varoitukset:
- Suojaimet: Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä.
- Melu: Äänitehotaso on 97 dB(A); kuulonsuojaimet ovat välttämättömät.
- Piilossa olevat johdot: Pidä konetta eristetyistä tartuntapinnoista, jos kiinnitin voi osua jännitteiseen johtoon.
- Tahaton käynnistys: Varmista, että kytkin on pois-asennossa ennen akun liittämistä; irrota akku ennen hylsyn vaihtoa ja huoltoa.
- Ajoneuvon pyörät: Mutterivääntimen momentti ei korvaa momenttiavainta; tarkista pyöränmutterien kiristysmomentti ajoneuvon valmistajan ohjeen mukaan.
- Ei lisälaitteiden käyttöön: Konetta ei saa käyttää lisälaitteiden voimanlähteenä.
- Kosteus: Suojausluokka IPX0 – älä altista sateelle tai kosteudelle.
- Akku ja laturi: Käytä vain Yato 18V -akkuja ja mukana toimitettua laturia. Älä oikosulje akun napoja äläkä käytä vaurioitunutta akkua tai laturia.
- Lämpeneminen: Älä ylikuormita konetta; ulkopintojen lämpötila ei saa ylittää 60 °C.
Usein Kysyttyä, UKK:
Mitä Yato akkumutteriväännin 700 Nm 3 Ah -sarjaan sisältyy?
Mutteriväännin, 3 Ah Li-Ion-akku, pikalaturi, 1/2″–1/4″ kärkiadapteri ja kantolaukku. Runkoversio ilman akkua ja laturia on YT-828061.
Riittääkö 700 Nm henkilöauton pyöränmutterien avaamiseen?
Kyllä, kone on mitoitettu henkilö- ja pakettiautojen pyöränmutterien avaamiseen. Kiristyksen jälkeen mutterit tarkistetaan momenttiavaimella.
Mihin jaksottaista toimintatilaa käytetään?
Muttereiden ja pulttien avaamiseen: jokainen kytkimen painallus pyöräyttää vääntiötä lyhyen hetken, mikä helpottaa hallittua avaamista.
Mitkä akut sopivat koneeseen?
Yato 18V -järjestelmän akut YT-828461 (2 Ah), YT-828462 (3 Ah) ja YT-828463 (4 Ah). Pikalaturin latausaika on 60, 90 tai 120 min akun koon mukaan.
Voiko koneella ruuvata?
Kyllä, kärkiadapterin avulla 1/4″ kuusiokantaisilla iskukestävillä konekärjillä. Ruuvaus aloitetaan pienellä nopeudella.
Kierrätysohjeet:
Yato akkumutteriväännin 700 Nm 3 Ah on sähkö- ja elektroniikkalaite (SER), jota ei saa hävittää sekajätteen mukana. Toimita käytöstä poistettu kone ja laturi SER-keräyspisteeseen. Li-ion-akku palautetaan erikseen paristojen ja akkujen keräykseen, ja sen navat suojataan teipillä ennen palautusta. Pahvipakkaus kierrätetään kartonkina ja muovinen kantolaukku muovinkeräykseen.
