Kuvaus

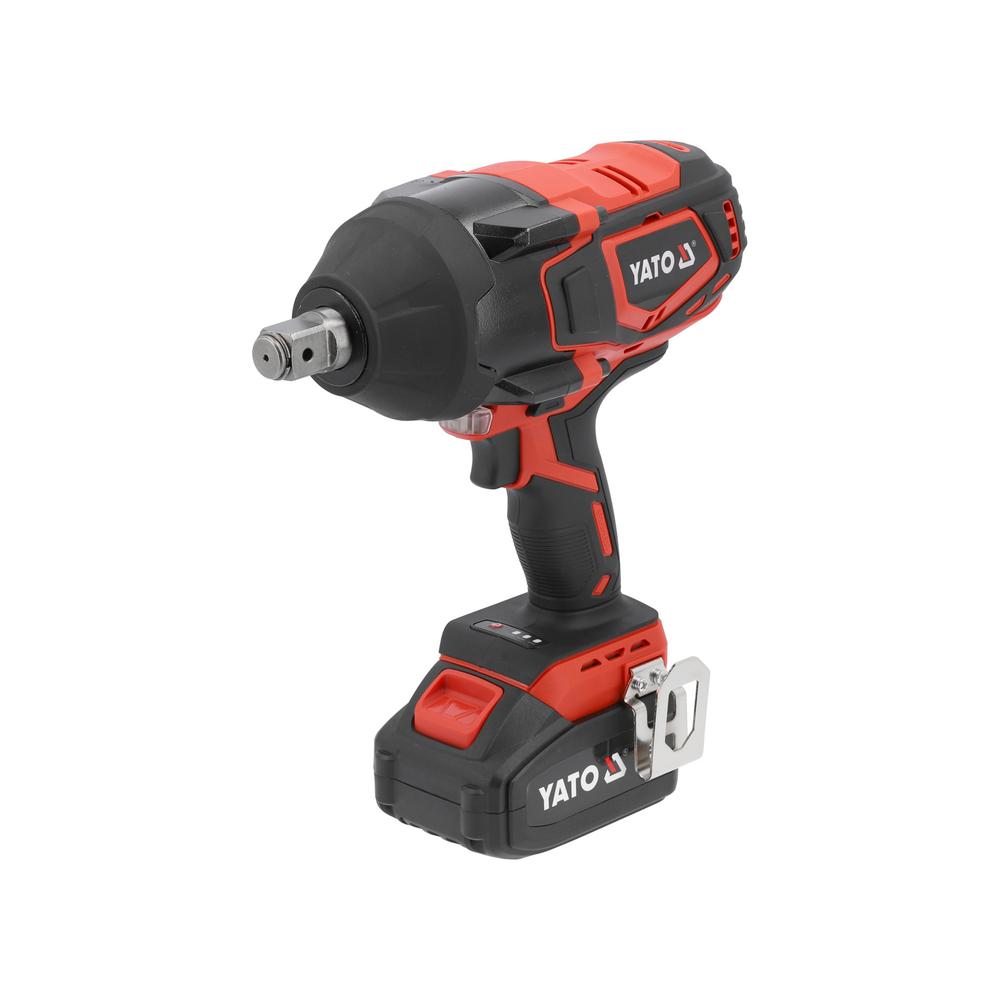

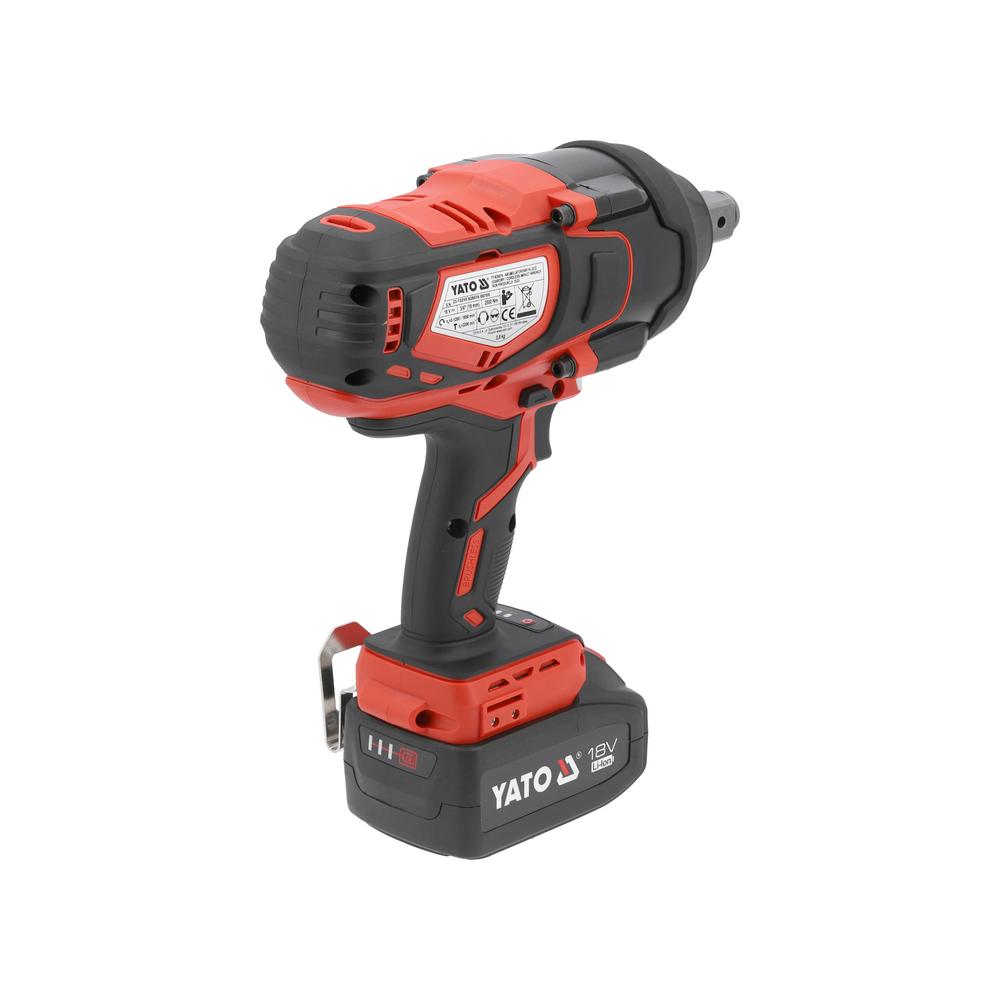

Yato akkumutteriväännin 2000 Nm 4 Ah (YT-828075) on hiiliharjaton 18 V:n iskevä mutteriväännin, jossa on 3/4″ (19,0 mm) neliövääntiö ja mukana 4,0 Ah Li-Ion-akku ja pikalaturi. Suurin vääntömomentti on 2000 Nm, ja sillä avataan tiukkoja ja ruostuneitakin pultteja ja muttereita kokoon M41 asti. Väännin on käyttövalmis heti akun latauksen jälkeen.
Vääntimessä on kaksi nopeusaluetta: 0–1200 min⁻¹ ja 0–1650 min⁻¹, ja iskutaajuus on 2200 iskua/min. Nopeusalue valitaan jalustan ohjauspaneelin toimintopainikkeella (HIGH SPEED / LOW SPEED), ja käynnistyskytkimen painamissyvyys säätää pyörimisnopeutta portaattomasti. Vastapäivään pyöritettäessä käytettävissä on jaksottainen AUTO STOP -tila, joka on tarkoitettu muttereiden ja pulttien löysäämiseen.
Akun kapasiteetti on 4000 mAh, ja latausaika on noin 2 h laturilla, jonka lähtöjännite on 21,4 V DC ja lähtövirta 2,4 A. Hiiliharjattoman moottorin lisäksi varusteisiin kuuluvat karajarru, pyörimissuunnan vaihtokytkin, akun varaustilan ilmaisin ja LED-työvalo. Kiristettäessä ylikuormituskytkin kytkee neliövääntiön käytön irti, kun suurin vääntömomentti saavutetaan.

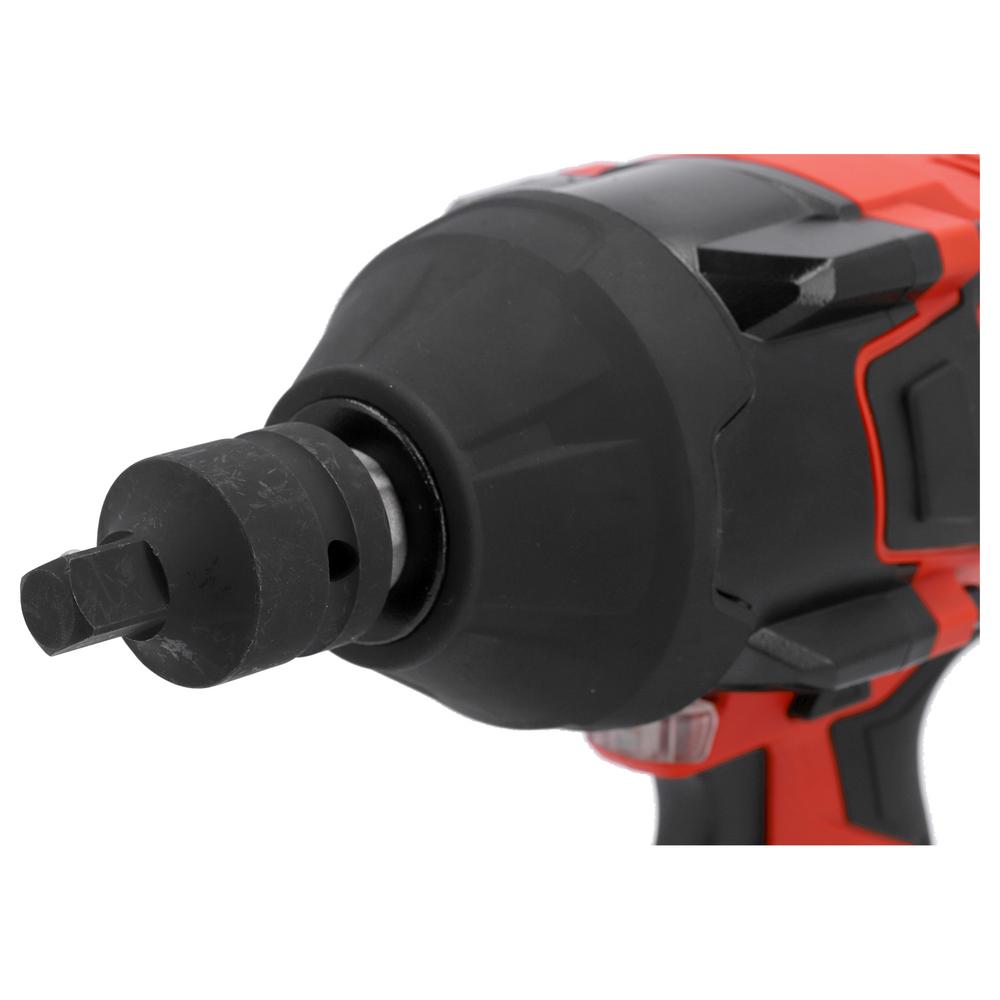

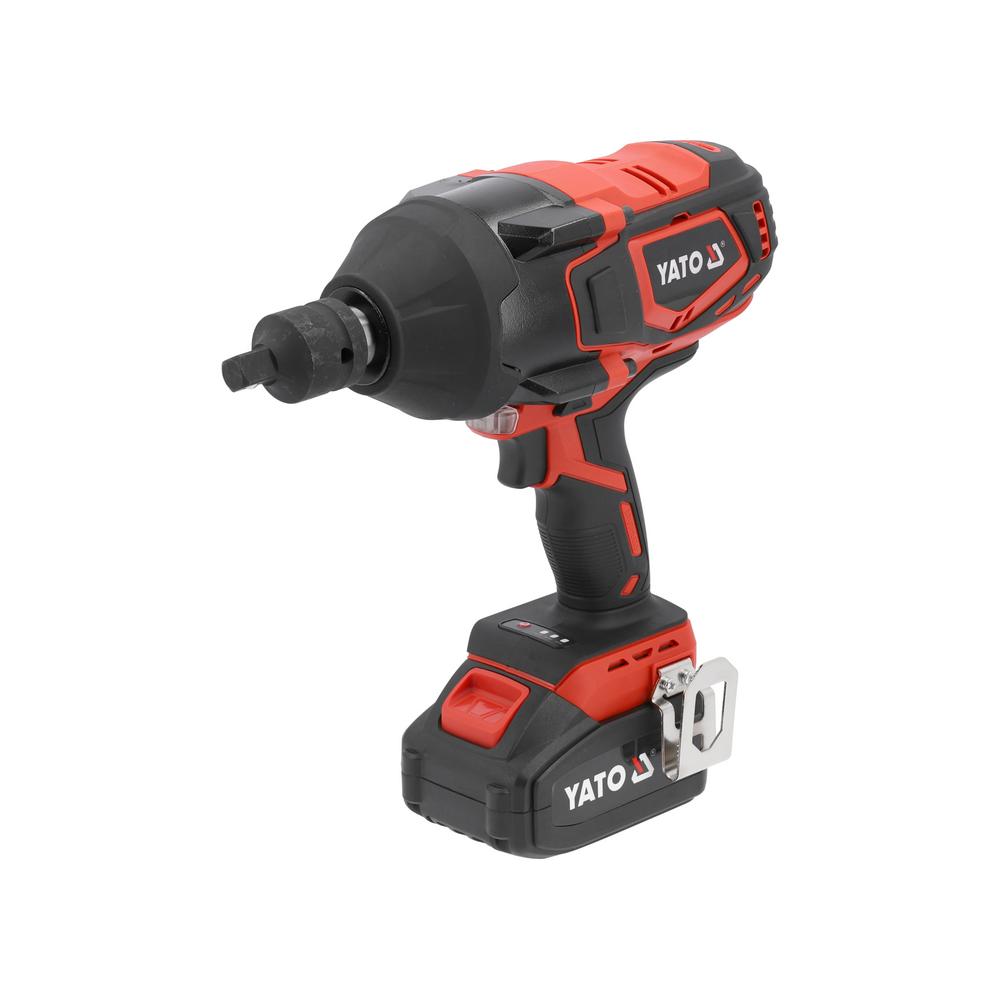

Pakkauksessa on 3/4″–1/2″-sovitin, jolla vääntimeen voi kiinnittää myös 1/2″ iskuhylsyjä; täyden momentin siirtämiseen käytetään iskukäyttöön tarkoitettuja CrMo-hylsyjä. Vääntimen paino on 3,8 kg, eristysluokka III ja kotelointiluokka IPX0. Ilmoitettu äänenpainetaso on 73,0 ± 5,0 dB(A) ja tärinäarvo 9,00 ± 1,5 m/s².
Käyttötarkoitus ja soveltuvuus:
Väännin on tarkoitettu suurta momenttia vaativien kierreliitosten avaamiseen ja kiristämiseen ajoneuvo- ja konehuollossa. Suurempaa momenttia vaativiin kohteisiin sopii Yato Akkumutteriväännin 18V 2400Nm + 6 Ah akku ja laturi, ja jo hankittujen Yato 18 V -akkujen kanssa voi valita runkomallin Yato Akkumutteriväännin 18V 2400Nm runko.
- Autokorjaamot: pyöränmutterien ja alustan pulttien avaaminen ja kiristäminen; 2000 Nm:n avausmomentti riittää myös ruostuneisiin liitoksiin.
- Paketti- ja kuorma-autojen korjaus: suurten pulttien ja muttereiden käsittely 3/4″ iskuhylsyillä ilman paineilmaa tai verkkovirtaa.

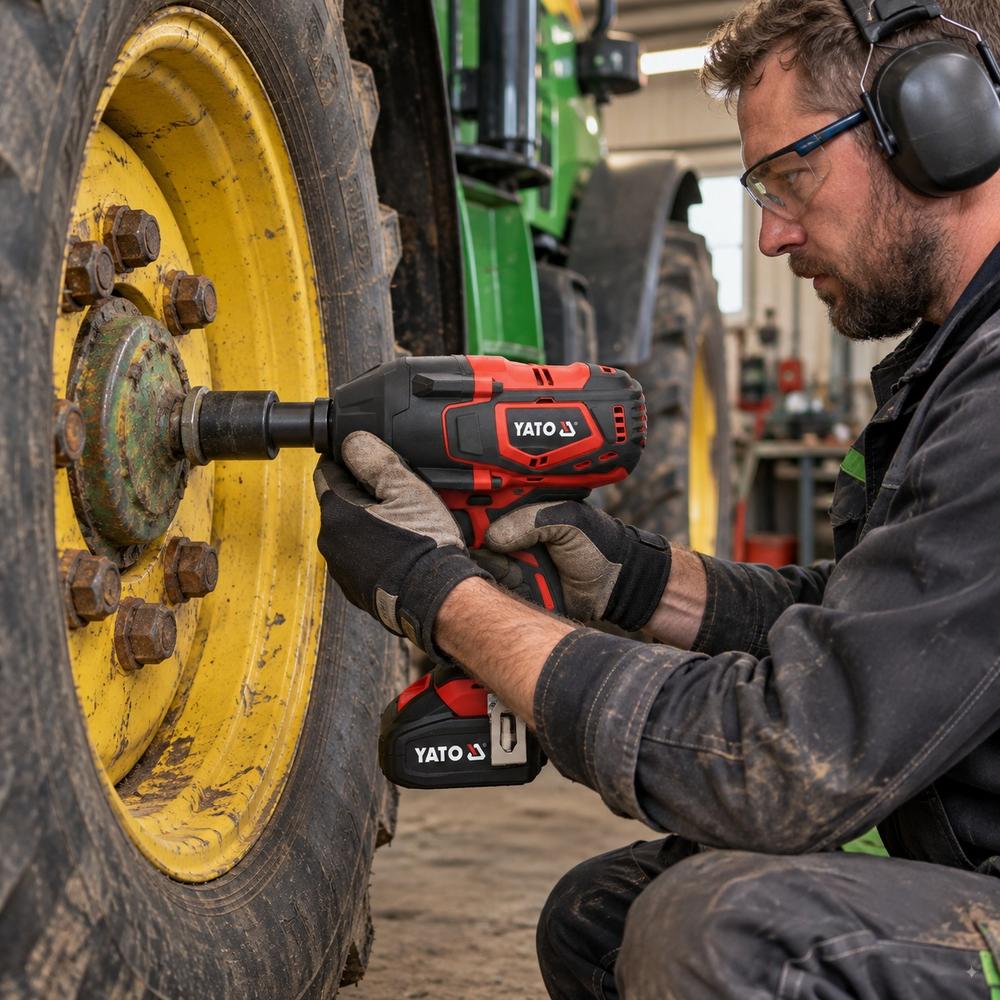

- Rakennus- ja maatalouskoneet: kiinnityspulttien avaaminen kenttäolosuhteissa kokoon M41 asti; akku ja laturi mahdollistavat työn koneen luona.
- Uusi Yato 18 V -käyttäjä: sarja sisältää akun ja laturin, jotka käyvät myös muihin Yato 18 V -akkutyökaluihin.

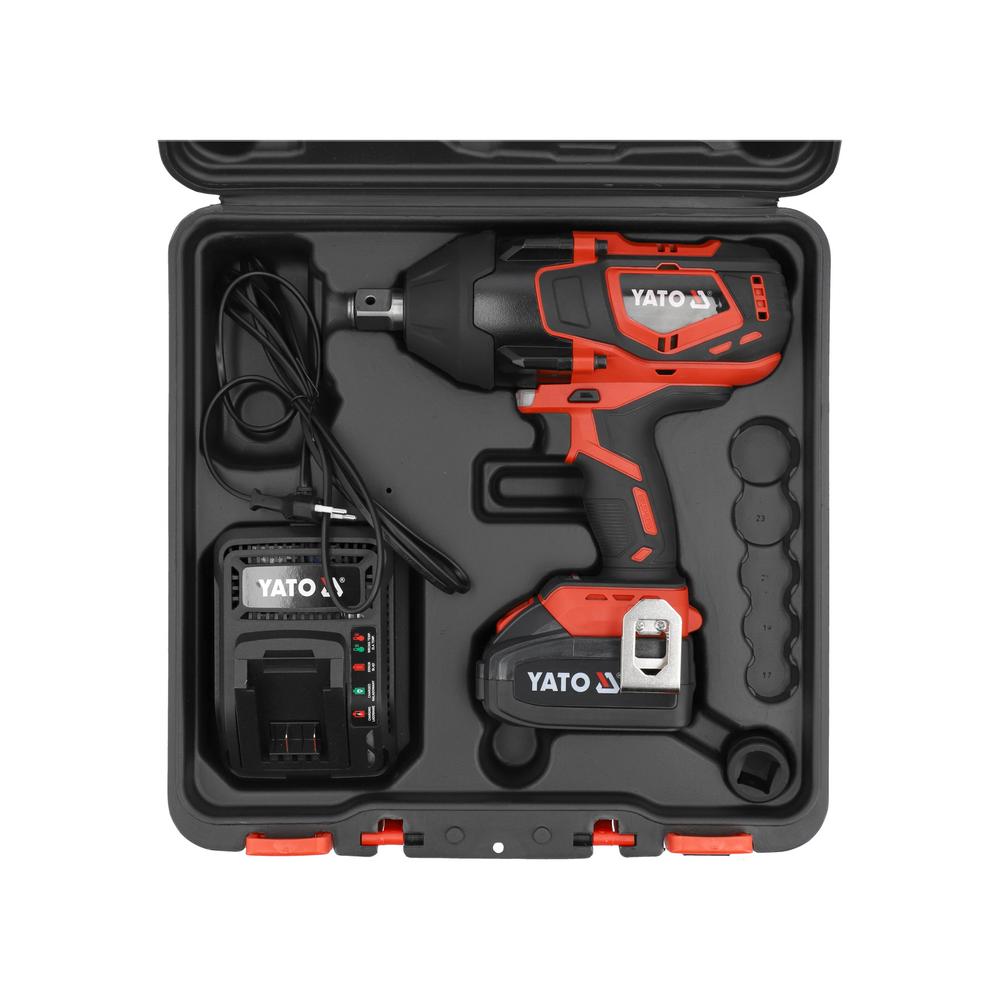

Pakkauksen sisältö:
- Yato akkumutteriväännin 18 V 3/4″ 2000 Nm
- Sovitin 3/4″ → 1/2″
- Yato 18 V Li-Ion -akku 4,0 Ah
- Laturi
Ominaisuudet:
- Hiiliharjaton moottori: ei vaihdettavia hiiliharjoja; moottori toimii Yato 18 V Li-Ion -akulla.
- Kaksi nopeusaluetta: 0–1200 ja 0–1650 min⁻¹, valinta ohjauspaneelin HIGH SPEED / LOW SPEED -painikkeella myötäpäivään pyöritettäessä; pienempi nopeus antaa pienemmän ja suurempi nopeus suuremman momentin.
- AUTO STOP -tila: vastapäivään pyöritettäessä kiinnitin pyörii kytkimen painalluksella vain lyhyen jakson; tila on tarkoitettu muttereiden ja pulttien löysäämiseen.
- Portaaton nopeudensäätö: käynnistyskytkimen painamissyvyys määrää pyörimisnopeuden ja vääntömomentin.
- Ylikuormituskytkin: kytkee neliövääntiön käytön irti, kun suurin vääntömomentti saavutetaan.
- 4,0 Ah akku ja pikalataus: 4000 mAh Li-Ion-akku latautuu noin 2 tunnissa mukana tulevalla laturilla.

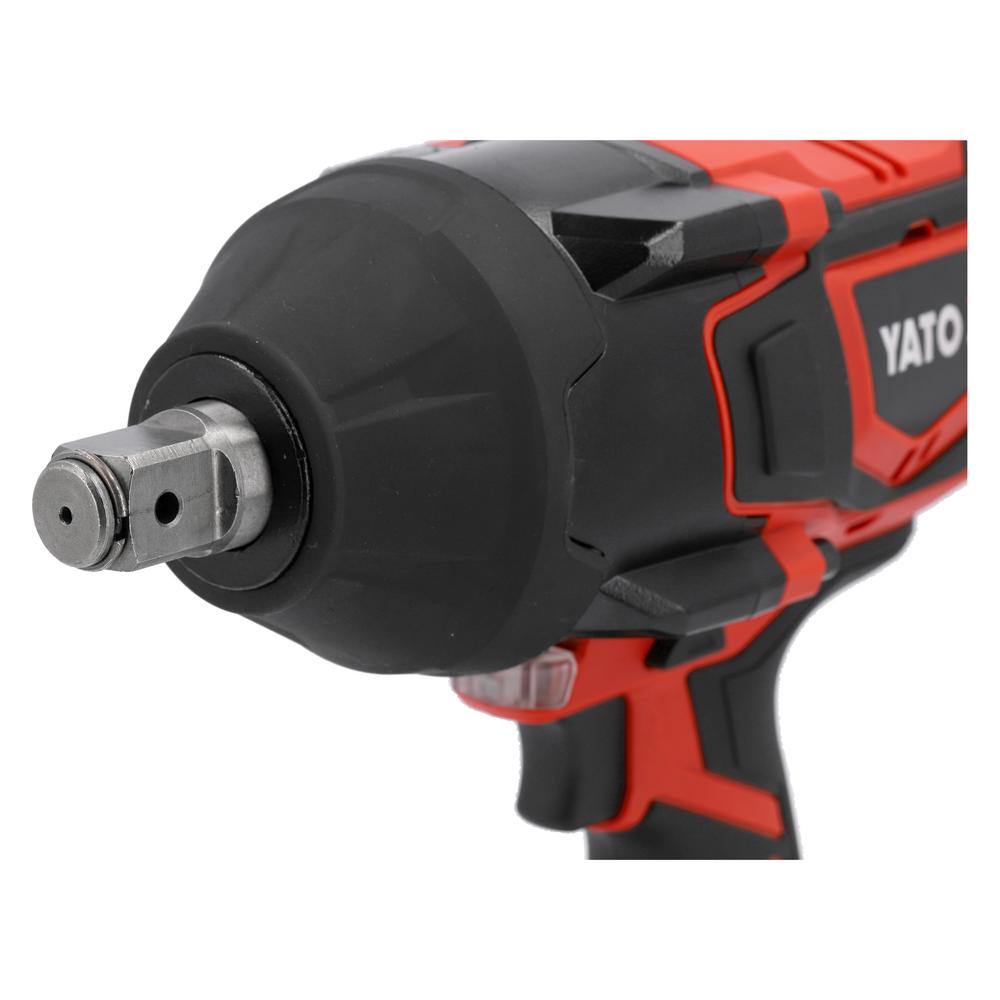

- 3/4″ neliövääntiö ja 1/2″-sovitin: sopii 3/4″ iskuhylsyille ja sovittimen kanssa 1/2″ iskuhylsyille.
- Karajarru ja suunnanvaihto: kiinnitin pysähtyy kytkimen vapautuksen jälkeen; pyörimissuunta vaihdetaan kahvan yläosan kytkimellä.

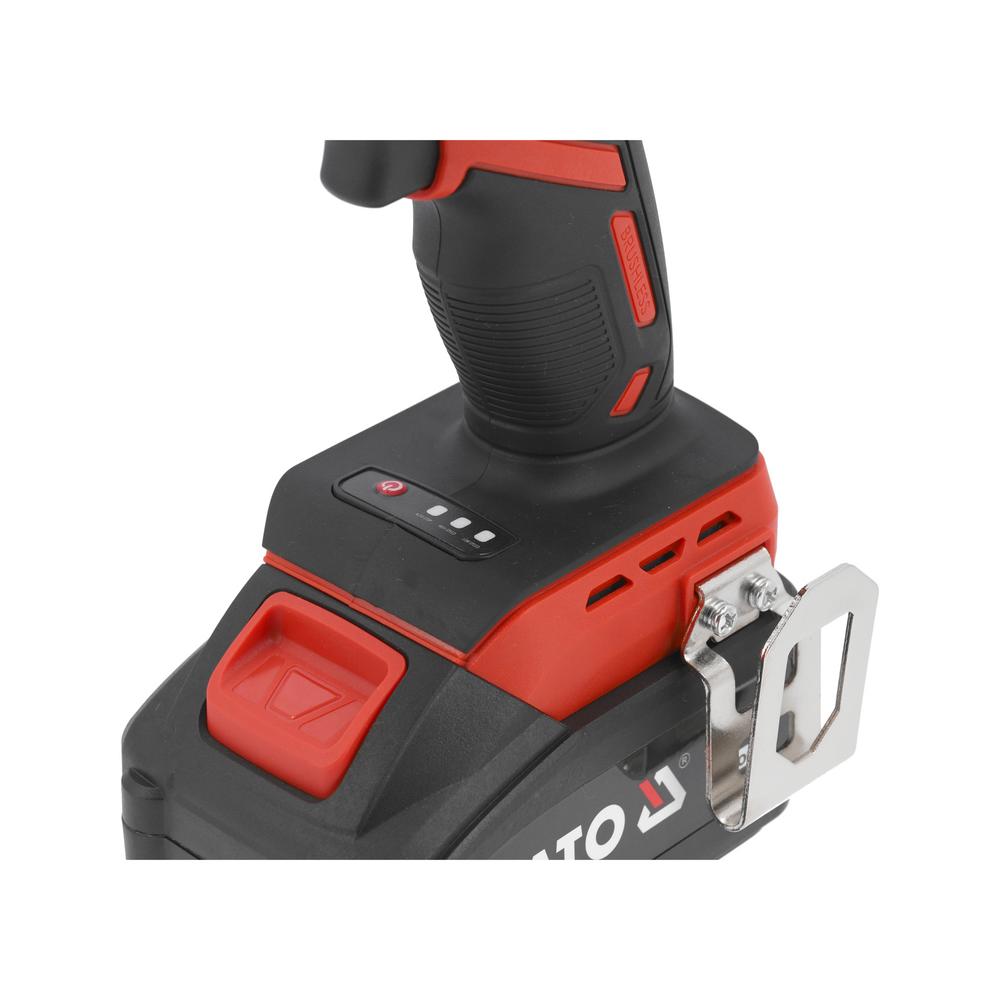

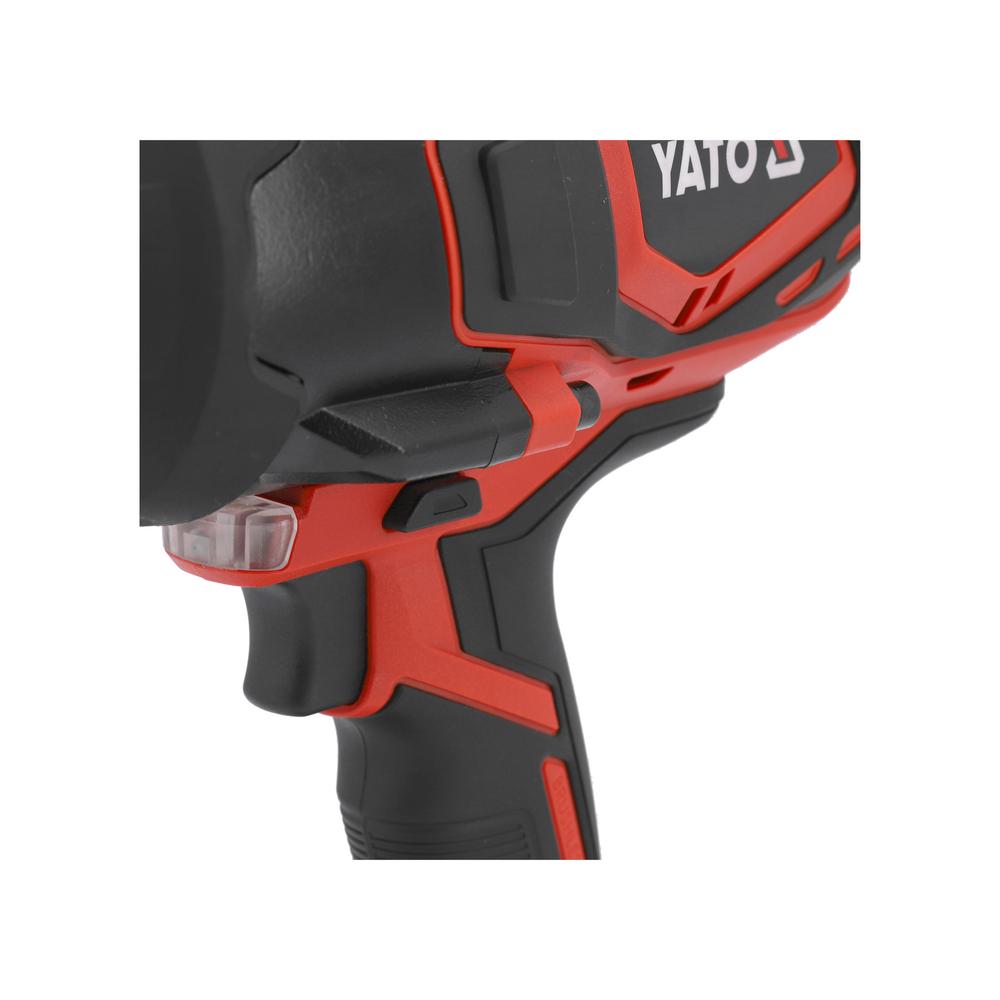

- LED-työvalo ja varaustilan ilmaisin: valaisee työkohteen; ilmaisin näyttää akun varaustilan ohjauspaneelissa.
- Vyökoukku: jalustaan kiinnitetty metallinen koukku vääntimen ripustamiseen työn tauoilla.
Tekniset Ominaisuudet:
- Kiinnitin: 3/4″ (19,0 mm) neliövääntiö
- Suurin vääntömomentti: 2000 Nm
- Kierrosluku (tyhjäkäynti): 0–1200 / 0–1650 min⁻¹
- Iskutaajuus: 2200 min⁻¹
- Jännite: 18 V DC
- Akkutyyppi: Li-Ion
- Akun kapasiteetti: 4000 mAh (4,0 Ah)
- Akkuja mukana: 1
- Laturi mukana: kyllä
- Latausaika: 2 h
- Pikalataus: kyllä
- Laturin tulojännite: 220–240 V, 50 Hz
- Laturin lähtöjännite ja -virta: 21,4 V DC, 2,4 A
- Laturin nimellisteho: 50 W
- Moottori: hiiliharjaton
- Iskumekanismi: kyllä
- Vääntömomentin säätö: kyllä (2 nopeusaluetta)
- Elektroninen nopeudensäätö: kyllä
- Pyörimissuunnan vaihto: kyllä
- Erillinen työtilan valintakytkin: ei (AUTO STOP valitaan ohjauspaneelista)
- Karajarru: kyllä
- Akun varaustilan ilmaisin: kyllä
- Työvalo: kyllä (LED)
- Eristysluokka: III
- Kotelointiluokka: IPX0
- Äänenpainetaso LpA: 73,0 ± 5,0 dB(A)
- Äänitehotaso LWA: 81,0 ± 5,0 dB(A)
- Tärinä: 9,00 ± 1,5 m/s²
- Vääntimen paino: 3,8 kg
- Ulkopintojen suurin sallittu lämpötila: 60 °C
- Yhteensopivat akut: Yato 18 V Li-Ion (YT-828461–YT-828465)
- Standardit: EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2
Yato akkumutteriväännin 2000 Nm 4 Ah käyttöohje:
Lue koko käyttöohje ennen ensimmäistä käyttöä. Lataa akku täyteen ennen ensimmäistä käyttökertaa; hylsy tai sovitin vaihdetaan aina akku irrotettuna.
- Lataus: aseta akku laturiin ja liitä laturi 220–240 V:n pistorasiaan; 4,0 Ah akun latausaika on noin 2 h.
- Hylsyn valinta: valitse avattavan tai kiristettävän osan kokoon sopiva iskuhylsy ja kiinnitä se neliövääntiöön (1/2″ hylsyt sovittimen kautta).
- Pyörimissuunta ja nopeusalue: valitse suunta vaihtokytkimellä ja liitä akku jalustaan. Myötäpäivään pyöritettäessä valitse HIGH SPEED tai LOW SPEED ohjauspaneelin toimintopainikkeella; vastapäivään pyöritettäessä painike kytkee AUTO STOP -tilan päälle tai pois.
- Aloitus: kierrä mutteri tai pultti käsin kierteelle vähintään kaksi kierrosta, aseta hylsy mutterin tai pultin kannan päälle ja tartu vääntimeen molemmin käsin.
- Kiristys ja avaus: paina käynnistyskytkintä; mitä syvemmälle kytkin painetaan, sitä suurempi on nopeus. Kun iskumekanismi alkaa iskeä ja liitos on kireä, vapauta kytkin – jatkuva kiristys voi vaurioittaa kierteitä ja kiinnittimiä.
- Lopetus ja huolto: irrota akku, puhdista kotelo ja tuuletusaukot kuivalla liinalla, harjalla tai enintään 0,3 MPa:n paineilmalla ilman kemikaaleja. Viat korjautetaan valtuutetussa huollossa alkuperäisillä varaosilla.
Varoitukset:
- Suojaimet: käytä suojalaseja ja kuulonsuojaimia.
- Ote: pidä vääntimestä kiinni molemmin käsin; 2000 Nm:n reaktiomomentti voi kääntää laitetta kädessä.
- Hylsyt: käytä vain iskukäyttöön tarkoitettuja hylsyjä; tavalliset käsityökaluhylsyt voivat haljeta.
- Lisälaitteet: väännintä ei saa käyttää muiden työlisälaitteiden käyttämiseen.
- Ylikuormitus: pidä taukoja; ulkopintojen lämpötila ei saa ylittää 60 °C.
- Tahaton käynnistys: irrota akku ennen hylsyn vaihtoa, säätöjä, huoltoa ja varastointia.
- Laturi: lataa akku vain mukana tulevalla laturilla kuivissa sisätiloissa; älä peitä laturia latauksen aikana.
- Kosteus: kotelointiluokka IPX0 – suojaa väännin, akku ja laturi sateelta ja kosteudelta.
- Lapset: säilytä väännin, akku ja laturi lasten ulottumattomissa.
Usein Kysyttyä, UKK:
Mitä Yato akkumutteriväännin 2000 Nm 4 Ah -sarjaan kuuluu?
Pakkauksessa ovat väännin, 3/4″–1/2″-sovitin, 4,0 Ah Li-Ion-akku ja laturi. Ilman akkua ja laturia sama väännin on runkomalli YT-828076.
Kuinka suuri momentti vääntimessä on?
Suurin vääntömomentti on 2000 Nm, ja sillä avataan pultteja ja muttereita kokoon M41 asti.
Kuinka kauan akun lataus kestää?
4,0 Ah akun latausaika mukana tulevalla laturilla on noin 2 tuntia.
Voiko vääntimessä käyttää 1/2″ hylsyjä?
Kyllä, mukana tulevan 3/4″–1/2″-sovittimen kautta. Täyden momentin siirtämiseen suositellaan 3/4″ CrMo-iskuhylsyjä.
Käykö akku muihin Yato-työkaluihin?
Kyllä, akku on Yato 18 V Li-Ion -sarjan liukukiinnitteinen akku, joka sopii sarjan muihin 18 V -työkaluihin.
Kierrätysohjeet:
Yato akkumutteriväännin 2000 Nm 4 Ah -sarjan väännin ja laturi ovat sähkö- ja elektroniikkalaitteita, joita ei saa hävittää sekajätteen mukana: toimita käytöstä poistetut laitteet sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen. Li-Ion-akku toimitetaan akkujen ja paristojen keräykseen; teippaa akun liittimet ennen kuljetusta oikosulun estämiseksi. Pahvipakkaus lajitellaan kartonkikeräykseen ja muoviosat muovinkeräykseen.
