Kuvaus

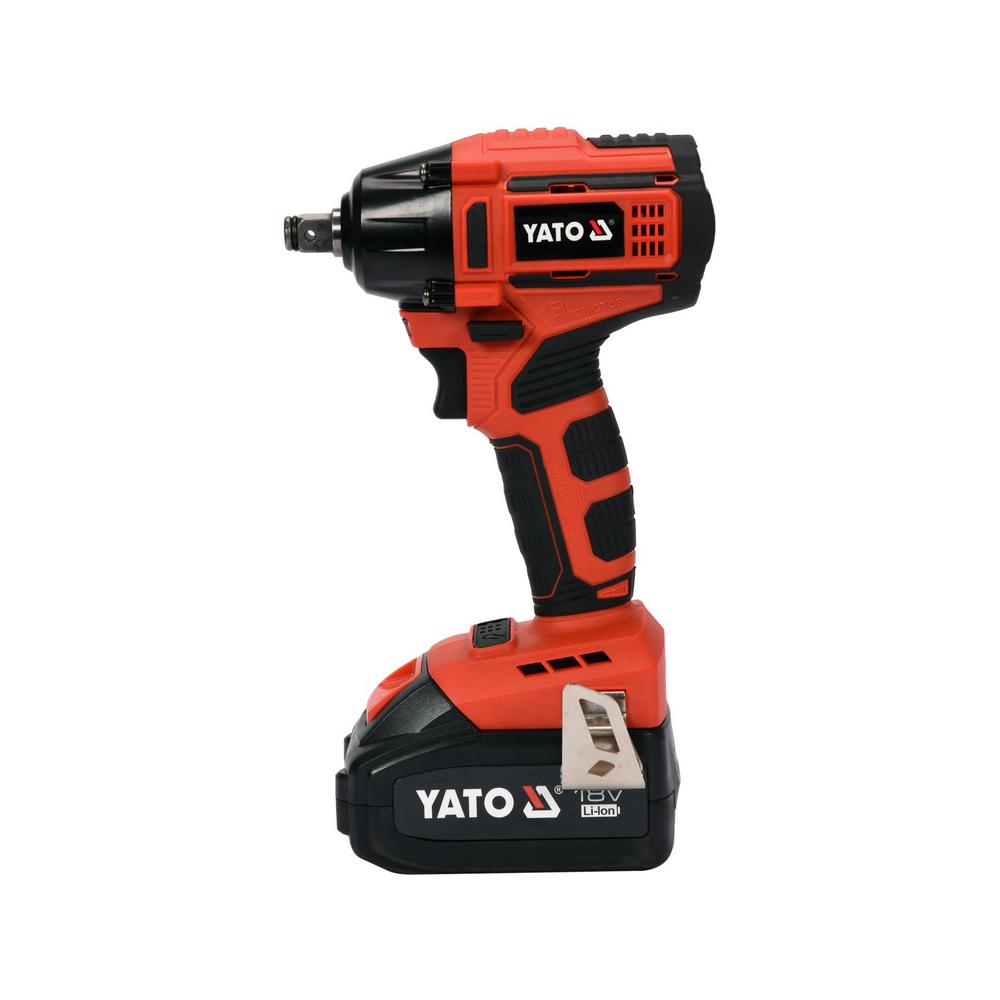

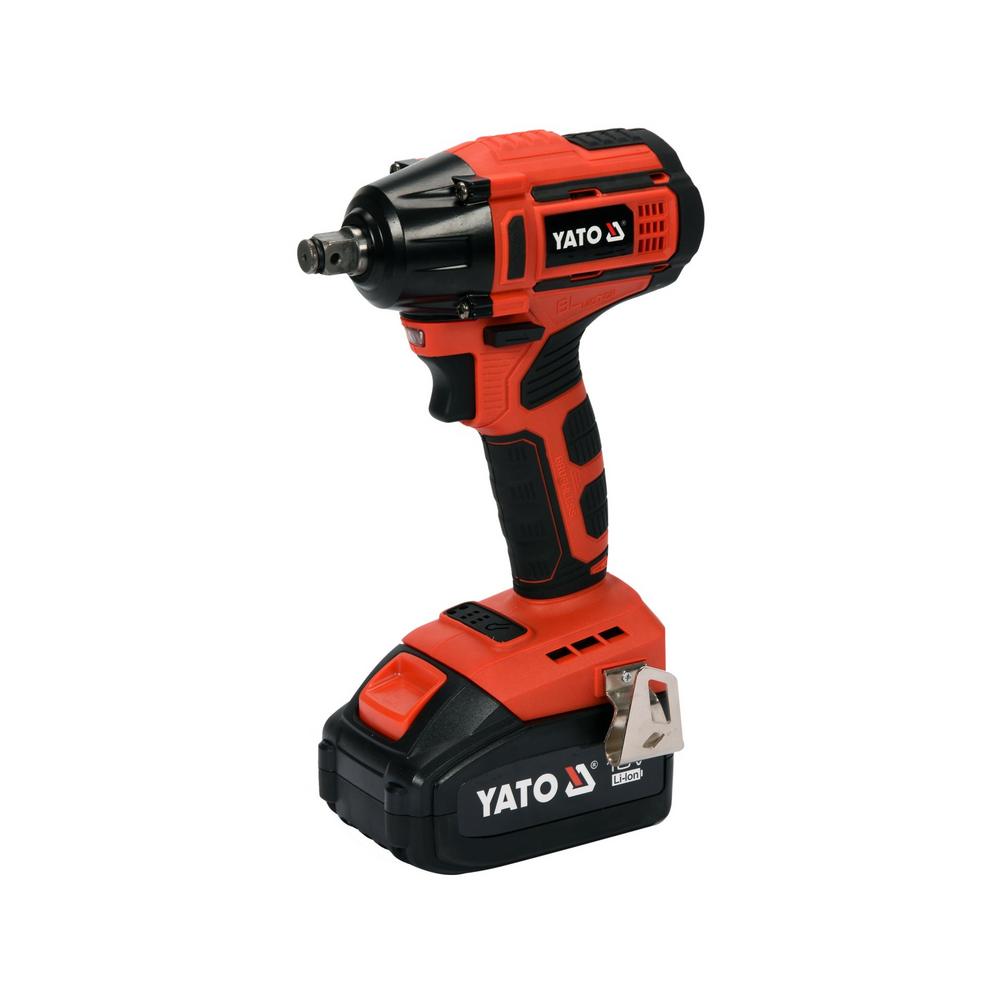

Yato akkumutteriväännin 18V 250 Nm -sarja (YT-82802) sisältää hiiliharjattomalla moottorilla varustetun iskevän mutterivääntimen, 3 Ah Li-Ion-akun, pikalaturin, sovittimen ja säilytyssalkun. Vääntimessä on 1/2″ (12,7 mm) neliökara hylsyille, ja suurin vääntömomentti on 250 Nm. Mukana tuleva sovitin 1/2″ → 1/4″ kuusio muuttaa vääntimen iskeväksi ruuvinvääntimeksi kärjille.
Ohjauspaneelista valitaan kaksi tehotasoa: pienempi nopeus 0–1600 min⁻¹ ja 180 Nm sekä suurempi nopeus 0–2600 min⁻¹ ja 250 Nm. Iskutaajuus on enintään 4400 min⁻¹. Tangentiaalinen isku painaa kärjen tai hylsyn tiukasti kiinnittimeen, joten väännin avaa myös ruuveja, joiden kanta on vaurioitunut.
Vastapäivään pyöritettäessä käytettävissä on jaksottainen irrotustila, jossa jokainen liipaisimen painallus pyöräyttää karaa lyhyesti juuttuneiden muttereiden ja pulttien avaamiseksi. Liipaisin säätää nopeutta portaattomasti, ja karajarru pysäyttää karan heti vapautuksesta. Ohjauspaneelin vasen LED-sarake näyttää akun varaustason.
Lyhyt runko helpottaa työskentelyä ahtaissa paikoissa ja ylöspäin. Vääntimessä on LED-työvalo ja metallinen vyökoukku. Paino on 1,3 kg, eristysluokka III ja kotelointiluokka IPX0. Äänenpainetaso on 86 dB(A) ja tärinä 7,58 m/s², joten kuulonsuojaimet ja tauot ovat tarpeen.
Käyttötarkoitus ja soveltuvuus:
Iskevä mutteriväännin on tarkoitettu pulttien ja muttereiden kiinnittämiseen ja irrottamiseen hylsyillä sekä sovittimen kautta ruuvien kiinnittämiseen kärjillä. Iskumekanismi tuottaa huomattavasti suuremman momentin kuin tavallinen akkuporakone.
- Ajoneuvo- ja konehuolto: Pyöränmuttereiden avaus sekä jousituksen osien ja jarrulevyjen kiinnitysten käsittely; lopullinen kiristys tehdään momenttiavaimella.
- Sähkö- ja LVI-asennukset: Kaapelihyllyjen, kannakkeiden ja putkenkiinnittimien sarjakiinnitys hylsyillä tai kärjillä.
- Puu- ja kattotyöt: Pitkien puuruuvien kiinnitys sovittimen ja kärjen avulla ilman voimakasta painamista.
- Kunnossapito: Juuttuneiden ja ruostuneiden pulttien avaus jaksottaisella irrotustilalla.
Sarjan akku käy muihin Yato 18 V -työkaluihin, kuten Yato Akkuporakone 18V 45Nm hiiliharjaton moottori runko. Suurempaan momenttiin sopii Yato Akkumutteriväännin 18V 850Nm runko, ja lisäakuksi esimerkiksi Yato 18V Li-Ion akku. Yato akkumutteriväännin 18V 250 Nm -sarjan sovittimeen sopivat 1/4″ iskukärjet, kuten Yato Konekärkisarja Impact 37-os.

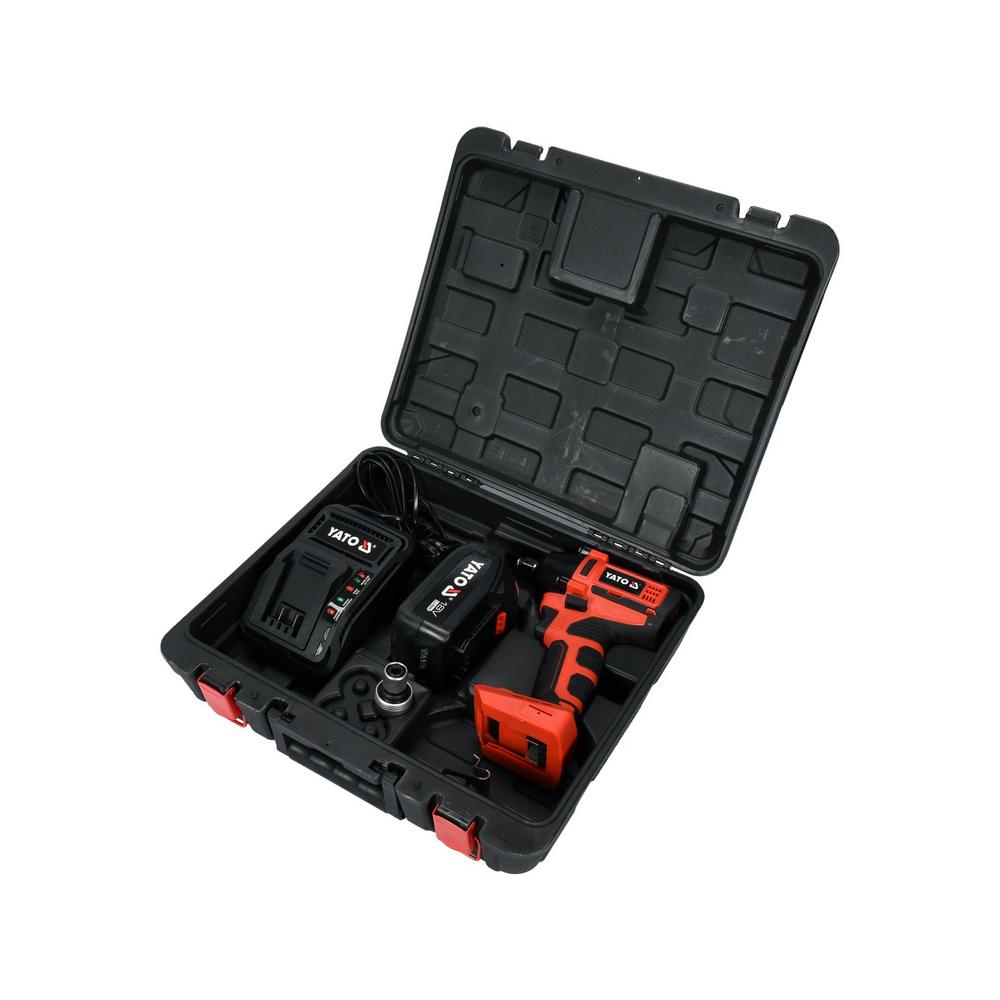

Pakkauksen sisältö:
- Yato iskevä akkumutteriväännin 18 V, 1/2″, hiiliharjaton, vyökoukulla
- Sovitin 1/2″ neliö → 1/4″ kuusio
- Li-Ion-akku 18 V 3 Ah
- Pikalaturi

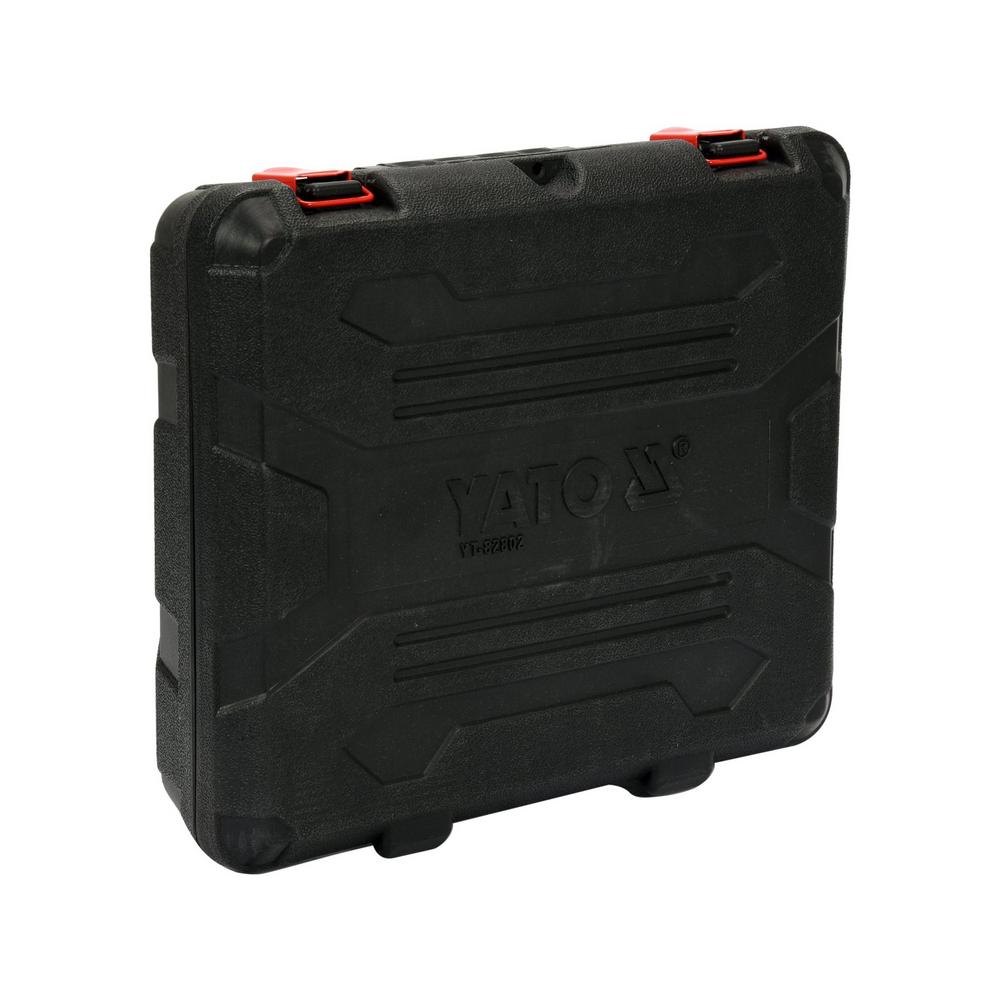

- Säilytyssalkku
- Käyttöohje
Ominaisuudet:
- Hiiliharjaton moottori: Vähemmän kitkaa ja lämmöntuottoa kuin hiiliharjamoottorissa; ei kuluvia hiiliä.
- 250 Nm vääntömomentti: Kaksi tasoa ohjauspaneelista: 180 Nm / 0–1600 min⁻¹ ja 250 Nm / 0–2600 min⁻¹.
- Tangentiaalinen iskumekanismi: Iskutaajuus 0–4400 min⁻¹; kärki ei luista kannasta.
- 1/2″ neliökara: Iskuhylsyjen kiinnitys; sovittimella 1/4″ kuusiokärjet.
- Jaksottainen irrotustila: Lyhyet pyörähdykset vastapäivään juuttuneiden kiinnittimien avaamiseen.
- Elektroninen nopeudensäätö: Liipaisimen painamissyvyys säätää nopeutta ja momenttia.
- Karajarru ja suuntakytkin: Kara pysähtyy heti; kiristys ja avaus samalla työkalulla.
- LED-työvalo ja varausnäyttö: Valaisee työkohdan; ohjauspaneelin LED-sarake näyttää akun varauksen.
- Pikalaturi: 3 Ah akun lataus noin 1,5 h; akussa nelivaiheinen varaustilan ilmaisin ja kennojen ylikuumenemissuoja.
- Yato 18 V -järjestelmä: Yhteensopiva akkujen YT-828461…YT-828465 kanssa.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Suurin vääntömomentti: 180 / 250 Nm.
- Kierrosluku (tyhjäkäynti): 0–1600 / 0–2600 min⁻¹.
- Iskutaajuus: 0–4400 min⁻¹.
- Teränpidin: 1/2″ (12,7 mm) neliö.
- Isku: kyllä.
- Säädettävä vääntömomentti: kyllä (2 tasoa).
- Moottori: hiiliharjaton.
- Elektroninen nopeudensäätö: kyllä.
- Karajarru: kyllä.
- Pyörimissuunnan vaihtokytkin: kyllä.
- Toimintatilan valitsin (poraus/isku): ei.
- Työvalo: LED.
- Akun tyyppi: Li-Ion.
- Akun kapasiteetti: 3000 mAh (3 Ah).
- Akkujen määrä sarjassa: 1.
- Laturi sarjassa: kyllä.
- Latausaika: 1,5 h.
- Pikalataus: kyllä.
- Akun varaustilan ilmaisin: kyllä.
- Laturi: 220–240 V, 50/60 Hz, 50 W; lähtö 21,4 V DC, 2 A.
- Sähköinen eristysluokka: III.
- Kotelointiluokka: IPX0.
- Äänenpainetaso LpA: 86,0 ± 3,0 dB(A).
- Äänitehotaso LwA: 97,0 ± 3,0 dB(A).
- Tärinä: 7,58 ± 1,5 m/s².
- Työkalun paino: 1,3 kg.
- Standardit: EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2.
Yato akkumutteriväännin 18V 250 Nm käyttöohje:
Lataus: Akku toimitetaan lataamattomana. Puhdista akun navat, työnnä akku laturiin ja kytke laturi pistorasiaan. Punainen LED palaa latauksen aikana; vihreä LED ilmaisee täyden akun noin 1,5 tunnin kuluttua.
Hylsyn asennus: Irrota akku. Valitse kiinnittimeen sopiva iskuhylsy ja paina se 1/2″ karaan. Kärkiä varten kiinnitä karaan sovitin ja sovittimeen 1/4″ iskukärki. Kierrä mutteri tai pultti käsin kierteelle vähintään kaksi kierrosta.
Kiristys: Valitse pyörimissuunta ja ohjauspaneelista teho. Liitä akku, tartu vääntimeen molemmin käsin ja aseta hylsy kiinnittimeen ennen käynnistystä. Kun iskumekanismi alkaa nakuttaa, vapauta liipaisin; jatkettu kiristys voi rikkoa kiinnittimen. Tarkista lopullinen momentti momenttiavaimella.
Avaus: Käännä pyörimissuunta vastapäivään ja valitse tarvittaessa jaksottainen tila. Kiinnittimen avaaminen ei onnistu, jos sen kiristysmomentti ylittää vääntimen suurimman momentin.
Huolto: Irrota akku ja puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla. Säilytä akku 0–30 °C:ssa noin 70 % varauksessa.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä.
- Irrota akku ennen hylsyn, sovittimen tai kärjen vaihtoa sekä ennen huoltoa.
- Pidä vääntimestä kiinni eristetyistä tartuntapinnoista, jos kiinnitin voi osua piilossa oleviin sähköjohtoihin.
- Käytä vain iskukäyttöön tarkoitettuja hylsyjä ja kärkiä oikeassa koossa; väärä koko voi vaurioittaa hylsyä tai kiinnitintä.
- Älä paina kierteellisiä kiinnittimiä liikaa – kierre voi rikkoutua.
- Ulkopintojen lämpötila ei saa ylittää 60 °C. Pidä taukoja tärinäaltistuksen vuoksi.
- Lataa akku vain mukana tulevalla laturilla kuivassa tilassa aikuisen valvonnassa; älä oikosulje akun napoja.
- Ei lasten käyttöön. Ei vesisuojattu (IPX0) – ei sateeseen.
Usein Kysyttyä, UKK:
Mitä hylsyjä Yato akkumutteriväännin 18V 250 Nm -sarja käyttää? 1/2″ (12,7 mm) neliökiinnitteisiä iskuhylsyjä. Mukana tulevalla sovittimella voi käyttää 1/4″ kuusiokantaisia iskukärkiä.
Voiko vääntimellä avata pyöränmuttereita? Kyllä, kun mutterin kiristysmomentti ei ylitä vääntimen suurinta momenttia 250 Nm. Avaamiseen tarvittava momentti riippuu kiinnittimen kunnosta, ja kiristys tehdään aina loppuun momenttiavaimella.
Mitä jaksottainen tila tekee? Vastapäivään jokainen liipaisimen painallus pyöräyttää karaa lyhyesti, mikä auttaa avaamaan juuttuneet mutterit ja pultit hallitusti.
Kuinka kauan akun lataus kestää? 3 Ah akun lataus kestää noin 1,5 tuntia mukana tulevalla laturilla.
Käykö akku muihin Yato 18 V -työkaluihin? Kyllä, Yato 18 V -järjestelmän akut ovat keskenään yhteensopivia.
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen, muovinen salkku muovinkeräykseen tai sekajätteeseen paikallisen ohjeen mukaan. Yato akkumutteriväännin 18V 250 Nm -sarjan väännin ja laturi ovat sähkölaitteita: käytöstä poistetut laitteet toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen. Li-Ion-akku palautetaan akkukeräykseen tai myyjälle; teippaa koskettimet ennen kuljetusta.
