Kuvaus

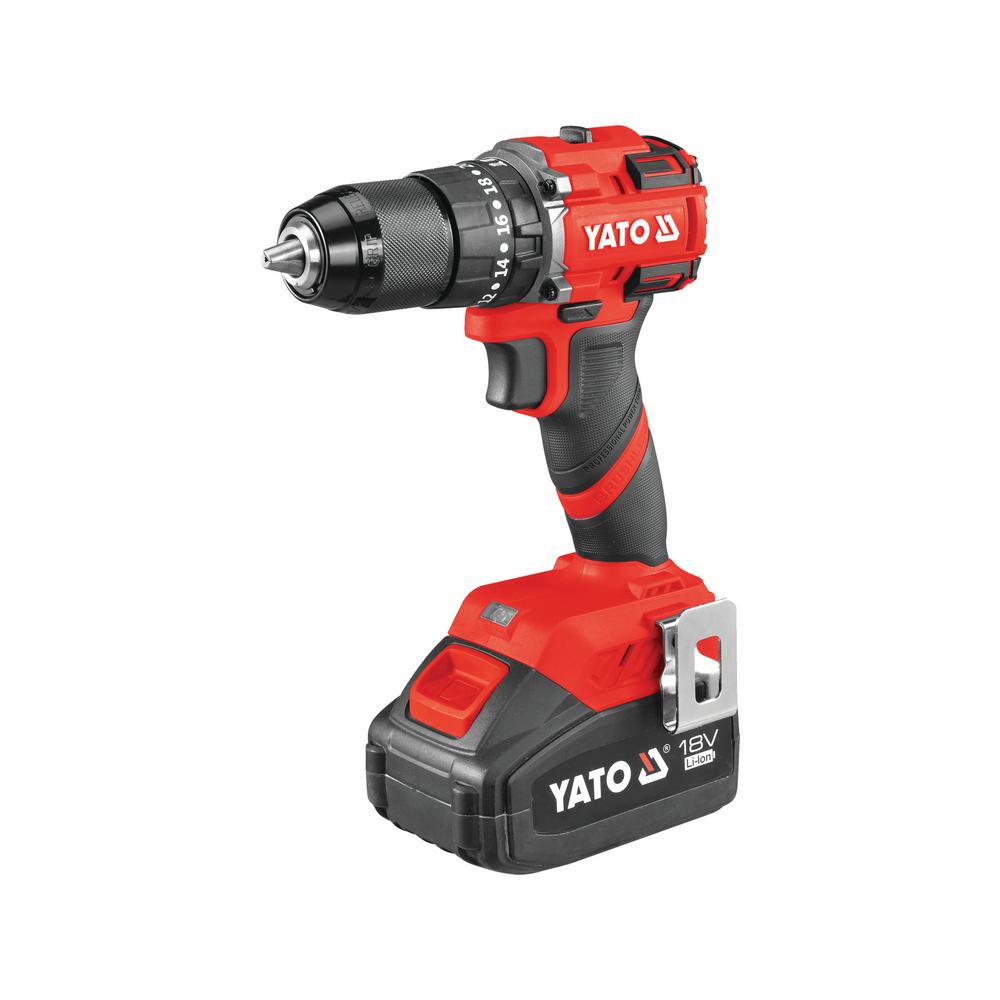

Yato akkuporakone 55 Nm 2×4 Ah -sarja (YT-827821) sisältää hiiliharjattomalla moottorilla varustetun 18 V porakone-ruuvinvääntimen, jossa on iskuporaustoiminto, kaksi 4 Ah Li-Ion-akkua, laturin, lisäkahvan ja kotelon. Kahden akun ansiosta toinen akku voi latautua, kun toisella työskennellään. Suurin vääntömomentti on 55 Nm, ja koneella porataan, iskuporataan sekä kiinnitetään ja irrotetaan ruuveja ja pultteja.
Kaksinopeuksinen vaihteisto antaa kierrosnopeudet 0–450 ja 0–1800 min⁻¹. Pienempi nopeus on tarkoitettu ruuvaukseen ja suurempi poraamiseen ja iskuporaukseen. Nopeutta säädetään lisäksi portaattomasti liipaisimen painalluksella, ja karajarru pysäyttää istukan liipaisimen vapautuessa.
Itsekeskittävä 13 mm poraistukka kiristetään käsin istukan rengasta pitäen. Vääntömomentin valitsimessa on numeroidut kytkinasetukset ruuvaukseen sekä poran ja vasaran symbolit poraukseen ja iskuporaukseen; poraus- ja iskuasennossa kytkin ei rajoita momenttia.
Koneen paino ilman akkua on 1,0 kg. Laturi (200–240 V~, lähtö 21,5 V DC / 2,2 A) lataa 4 Ah akun noin 2 tunnissa. Rungossa on LED-työvalo ja metallinen vyökoukku. Äänitehotaso on 93,8 dB(A), joten iskuporauksessa käytetään kuulonsuojaimia.
Käyttötarkoitus ja soveltuvuus:
Porakone-ruuvinväännin on tarkoitettu reikien poraamiseen puuhun, puupohjaisiin levyihin ja metalleihin sekä ruuvien ja pulttien kiinnittämiseen ja irrottamiseen. Iskuporaus helpottaa porausta tiettyihin kivennäismateriaaleihin; puuhun, metalliin ja muoviin iskua ei käytetä.
- Asennus- ja viimeistelytyöt: Kalusteiden, listojen, kiskojen ja kannakkeiden kiinnitys säädettävällä momentilla.
- Puutyöt: Reiät puuhun ja levyihin sekä puuruuvien kiinnitys esireikään.
- Metallityöt: Reiät ohutlevyyn ja profiileihin metalliporanterällä.
- Tulppakiinnitykset: Reiät tiileen ja kiviainekseen iskuporauksella iskuporanterällä; ensin lyhyt ohjausreikä ilman iskua.
Sarjan akut käyvät muihin Yato 18 V -työkaluihin, kuten Yato Akkupistosaha 18V runko, ja lisäakuksi sopii Yato 18V Li-Ion akku. Suuremman vääntömomentin vaihtoehto samasta järjestelmästä on Yato Akkuiskuporakone 18V 120Nm hiiliharjaton moottori runko.
Pakkauksen sisältö:
- Yato porakone-ruuvinväännin 18 V, hiiliharjaton, vyökoukulla
- 2 kpl Li-Ion-akku 18 V 4 Ah
- Laturi
- Lisäkahva
- Kotelo
- Käyttöohje
Ominaisuudet:
- Hiiliharjaton moottori: Ei hiiliharjojen kulumista; parempi hyötysuhde.
- 55 Nm vääntömomentti: Ruuvaukseen, poraukseen ja iskuporaukseen.
- Kaksi nopeutta: 0–450 min⁻¹ ruuvaukseen ja 0–1800 min⁻¹ poraukseen; nopeus vaihdetaan koneen ollessa pysähdyksissä.
- Iskuporaustoiminto: Kytketään vääntömomentin valitsimen vasarasymbolilla.
- Säädettävä kytkin: Numeroidut momenttiasetukset suojaavat ruuvin kantaa ja kierrettä.
- Nopeudensäätö ja karajarru: Liipaisin säätää nopeutta portaattomasti; istukka pysähtyy vapautuksesta.
- Pyörimissuunnan vaihtokytkin: Keskiasento lukitsee käynnistyskytkimen.
- Itsekeskittävä 13 mm istukka: Kiristys käsin istukan rengasta pitäen.
- LED-työvalo ja vyökoukku: Valaisee porauskohdan; kone ripustetaan vyöhön.
- Lisäkahva: Parantaa hallintaa porattaessa ja iskuporattaessa.
- Kaksi 4 Ah akkua ja pikalaturi: Latausaika noin 2 h; akussa varaustilan ilmaisin.
- Yato 18 V -järjestelmä: Akut YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah) ja YT-828465 (9 Ah).
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Suurin vääntömomentti: 55 Nm.
- Kierrosluku: 0–450 / 0–1800 min⁻¹.
- Toiminnot: ruuvaus, poraus, iskuporaus.
- Moottori: hiiliharjaton.
- Isku: kyllä.
- Istukan koko: 13 mm.
- Istukan tyyppi: itsekeskittävä.
- Nopeudensäätö: kyllä.
- Elektroninen kierrosnopeuden säätö: kyllä.
- Karajarru: kyllä.
- Pyörimissuunnan vaihtokytkin: kyllä.
- Työvalo: kyllä (LED).
- Akkutyyppi: Li-Ion, 18 V.
- Akun kapasiteetti: 4000 mAh (4 Ah).
- Akkuja sarjassa: 2.
- Laturi sarjassa: kyllä.
- Latausaika: 2 h.
- Pikalataus: kyllä.
- Akun varaustilan ilmaisin: kyllä.
- Laturi: 200–240 V~, 50/60 Hz, nimellisvirta 2 A, suojausluokka II; lähtö 21,5 V DC, 2,2 A.
- Äänenpainetaso LpA: 85,8 ± 5,0 dB(A).
- Äänitehotaso LwA: 93,8 ± 5,0 dB(A).
- Tärinä (iskulla / ilman iskua): 9,83 ± 1,5 / 4,38 ± 1,5 m/s².
- Työkalun paino: 1,0 kg.
- Ulkopintojen suurin sallittu lämpötila: 60 °C.
- Säilytys: kuiva, tuuletettu tila, alle 40 °C.
- Standardit: EN 62841-1, EN 62841-2-1, EN IEC 55014-1, EN IEC 55014-2.
Yato akkuporakone 55 Nm 2×4 Ah käyttöohje:
Lataus ja akku: Akut toimitetaan lataamattomina. Aseta akku laturiin ja kytke laturi pistorasiaan; merkkivalo ilmaisee latauksen tilan. Lataa vain suljetussa, kuivassa tilassa valvonnan alaisena. Työnnä ladattu akku akkupaikkaan, kunnes salvat lukittuvat.
Terän kiinnitys: Pidä istukan rengasta kädessä ja kierrä poraistukkaa leukojen avaamiseksi. Työnnä terä pohjaan ja sulje leuat. Ruuvauskärjet kiinnitetään kärjenpitimellä. Tarkista, että terä on tukevasti ja välyksettä kiinni.
Ruuvaus: Valitse pienempi nopeus ja ruuvisymboli, ja aseta kytkimen numero kiinnittimen koon ja materiaalin mukaan. Aloita pienimmästä asetuksesta ja kokeile hukkamateriaaliin. Kun kytkin laukeaa, lopeta kiristäminen. Puuruuveille porataan esireikä.
Poraus ja iskuporaus: Tarkista, ettei porauskohdassa ole sähkökaapeleita. Aseta valitsin porasymboliin ja valitse suurempi nopeus. Pidä kone kohtisuorassa pintaan ja paina terän suuntaisesti. Kiviainekseen poraa ensin lyhyt ohjausreikä ilman iskua ja vaihda sitten vasarasymboliin.
Huolto ja säilytys: Irrota akku ja puhdista kotelo, tuuletusaukot ja kytkimet paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla; kotelon voi pyyhkiä saippuaveteen kostutetulla liinalla. Säilytä kuivassa, tuuletetussa paikassa alle 40 °C:ssa.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä, erityisesti iskuporauksessa.
- Irrota akku ennen tarvikkeiden vaihtoa, säätöjä ja huoltoa. Älä muuta asetuksia koneen käydessä.
- Pidä koneesta tukevasti kiinni ja käytä lisäkahvaa: terän juuttuessa reaktiomomentti voi kiertää konetta.
- Pidä koneesta kiinni eristetyistä tartuntapinnoista, jos terä voi osua piilossa oleviin sähköjohtoihin.
- Älä poraa ruuvisymboli asetettuna: kytkimen laukeaminen porauksen aikana voi vaurioittaa terää ja heikentää hallintaa.
- Aloita poraus pienellä nopeudella; älä ylitä terän suurinta sallittua nopeutta. Ulkopintojen lämpötila ei saa ylittää 60 °C.
- Lataa akut vain Yato-laturilla; älä oikosulje akun napoja äläkä altista akkua yli 130 °C:n lämpötilalle. Ei lasten käyttöön. Älä altista konetta sateelle tai kosteudelle.
Usein Kysyttyä, UKK:
Mitä kuuluu Yato akkuporakone 55 Nm 2×4 Ah -sarjaan? Porakone-ruuvinväännin, kaksi 18 V 4 Ah Li-Ion-akkua, laturi, lisäkahva ja kotelo.
Kuinka kauan akun lataus kestää? 4 Ah akun lataus kestää noin 2 tuntia mukana tulevalla laturilla.
Onko koneessa iskuporaustoiminto? Kyllä. Isku kytketään vääntömomentin valitsimen vasarasymbolilla, ja sitä käytetään vain kiviainekseen.
Mitkä akut sopivat koneeseen? Yato 18 V Li-Ion -akut YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah) ja YT-828465 (9 Ah).
Millä nopeudella ruuvataan? Ruuvaukseen käytetään pienempää nopeutta (0–450 min⁻¹), poraukseen suurempaa (0–1800 min⁻¹).
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen, muovinen kotelo muovinkeräykseen tai paikallisen ohjeen mukaan. Yato akkuporakone 55 Nm 2×4 Ah -sarjan kone ja laturi ovat sähkölaitteita: käytöstä poistetut laitteet toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen, ei sekajätteeseen. Li-Ion-akut palautetaan akkukeräykseen tai myyjälle; teippaa koskettimet ennen kuljetusta.
