Kuvaus

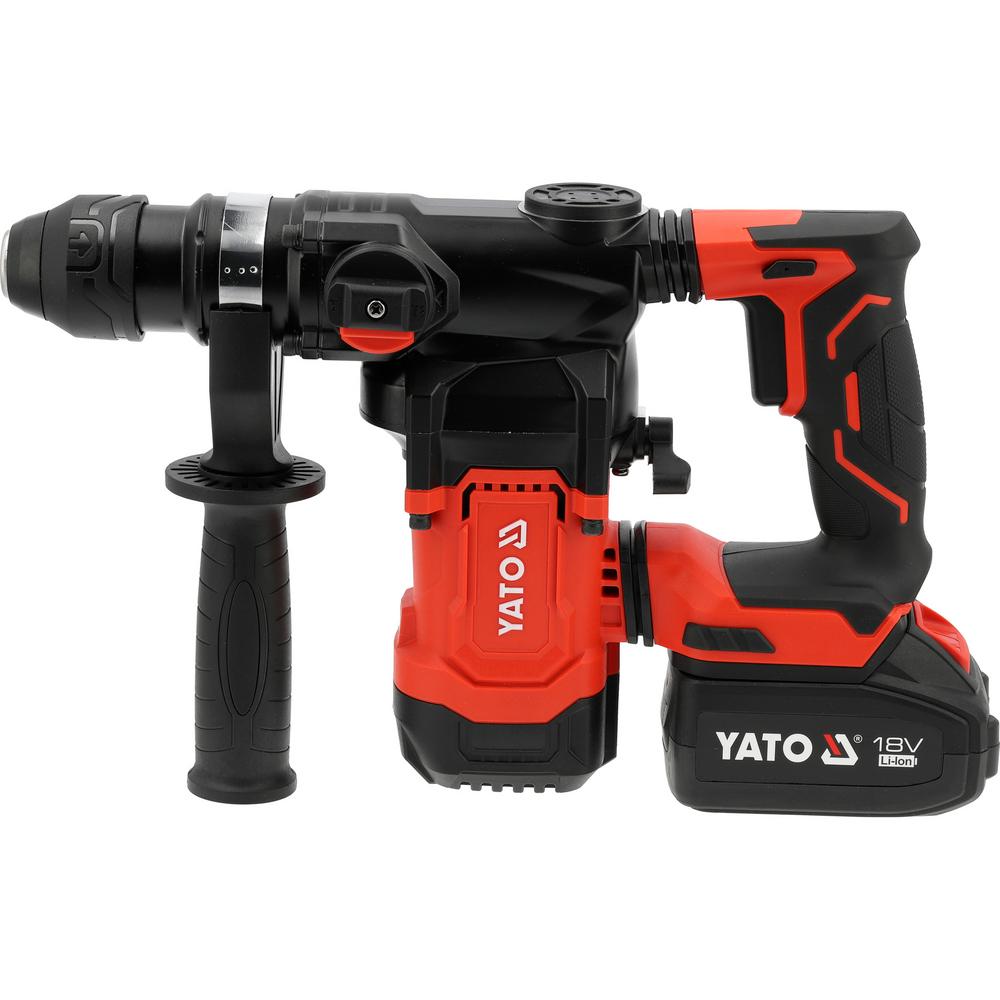

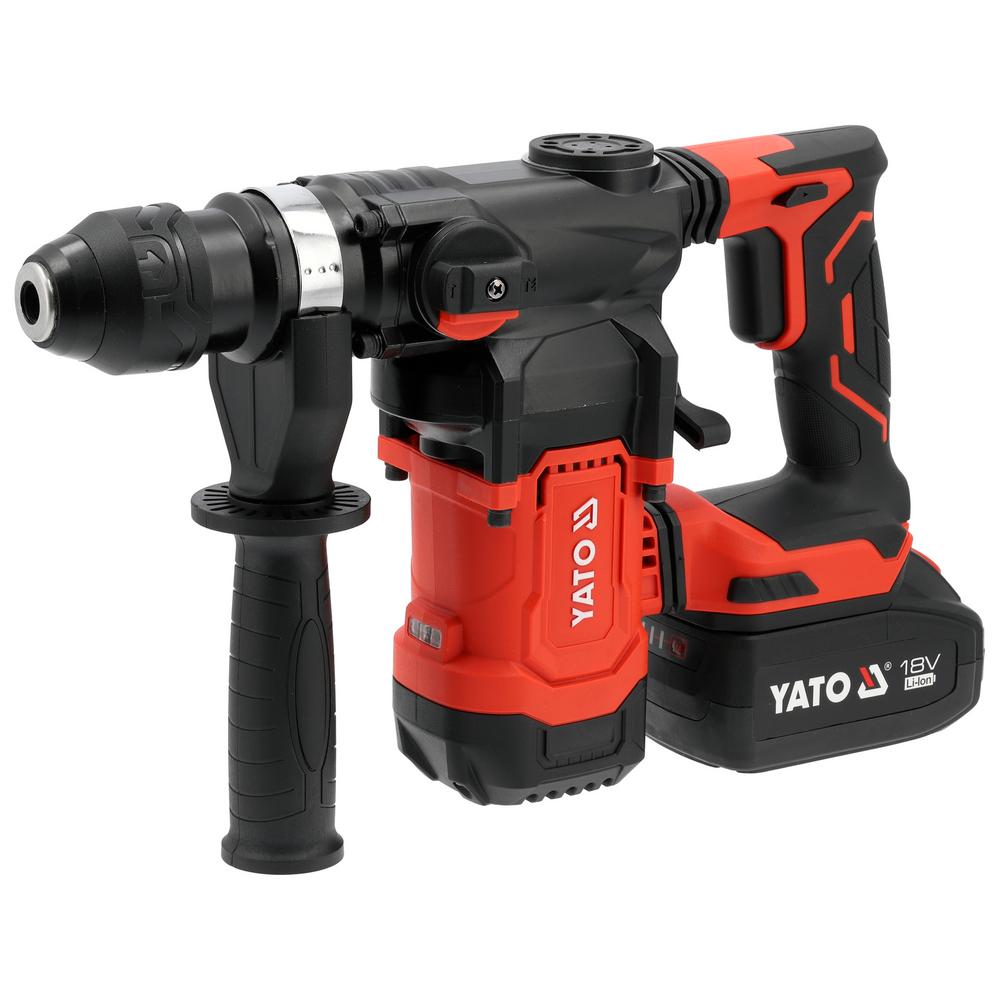

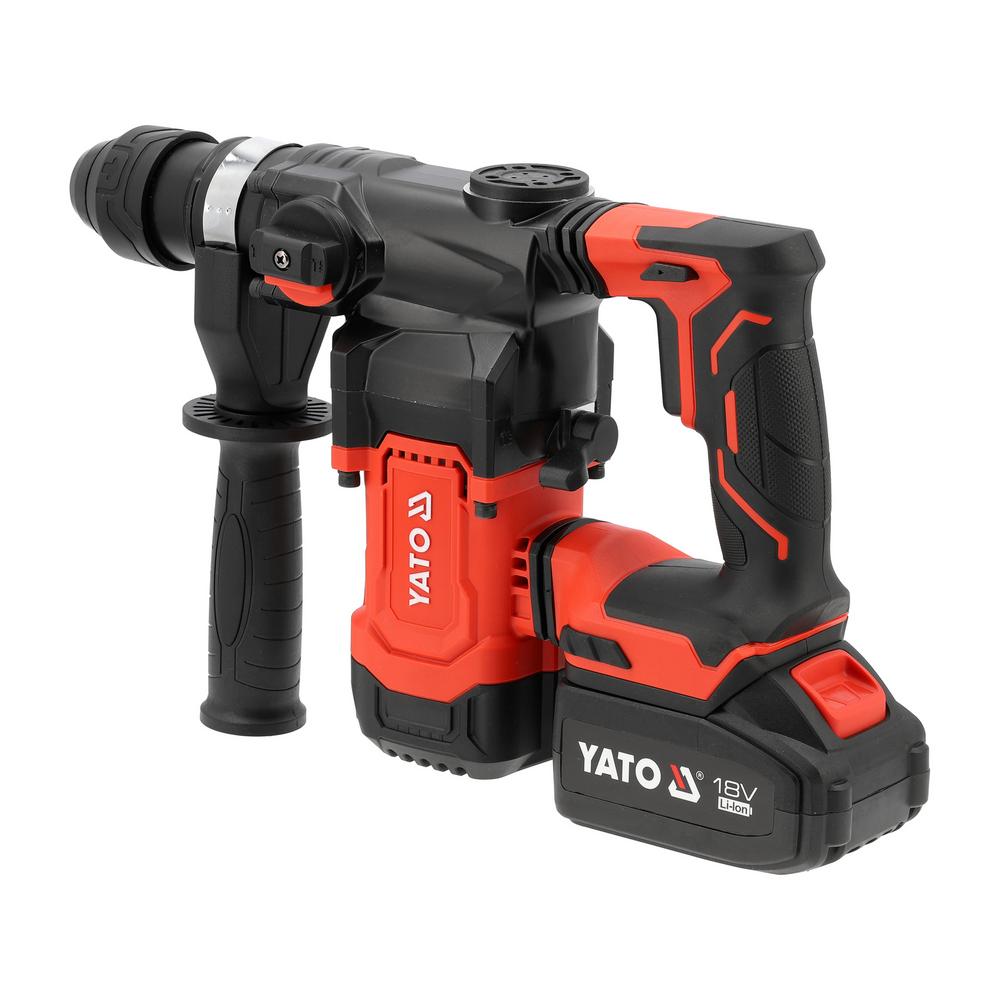

Yato akkuporavasara 3,8 J 2×4 Ah (YT-827741) on hiiliharjattomalla moottorilla varustettu SDS-plus-poravasara, joka toimitetaan kahden 18 V 4 Ah Li-Ion-akun ja laturin kanssa. Yksittäisen iskun energia on 3,8 J, kierrosluku 0–990 min⁻¹ ja iskutaajuus 0–4600 min⁻¹. Poravasara poraa betoniin enintään 28 mm.

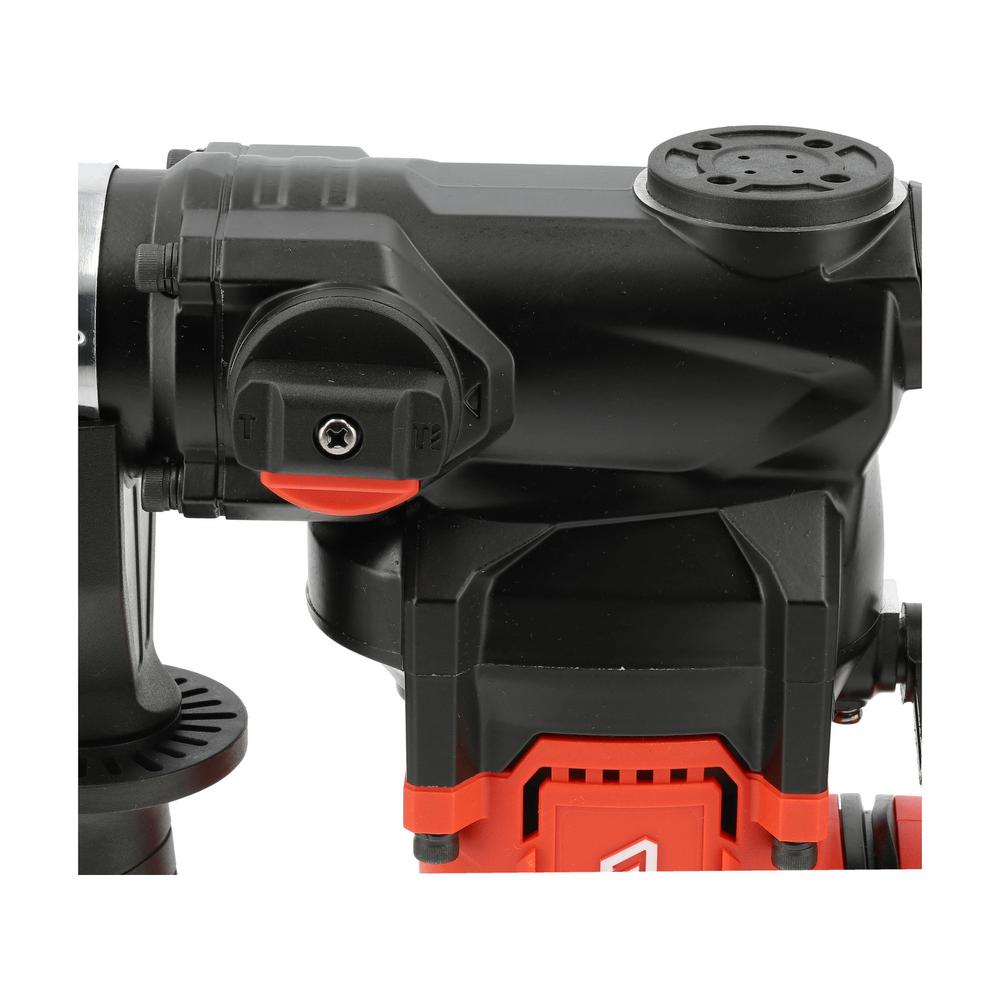

Poravasarassa on kolme toimintatilaa: poraus ilman iskua, iskuporaus ja piikkaus. Tila valitaan kahdella rungon valitsimella, joista toinen kytkee iskun ja toinen pyörimisen. Piikkaustilassa pyöriminen on pois päältä, jolloin SDS-plus-taltalla voi tehdä kevyttä piikkausta, talttausta ja purkutyötä.

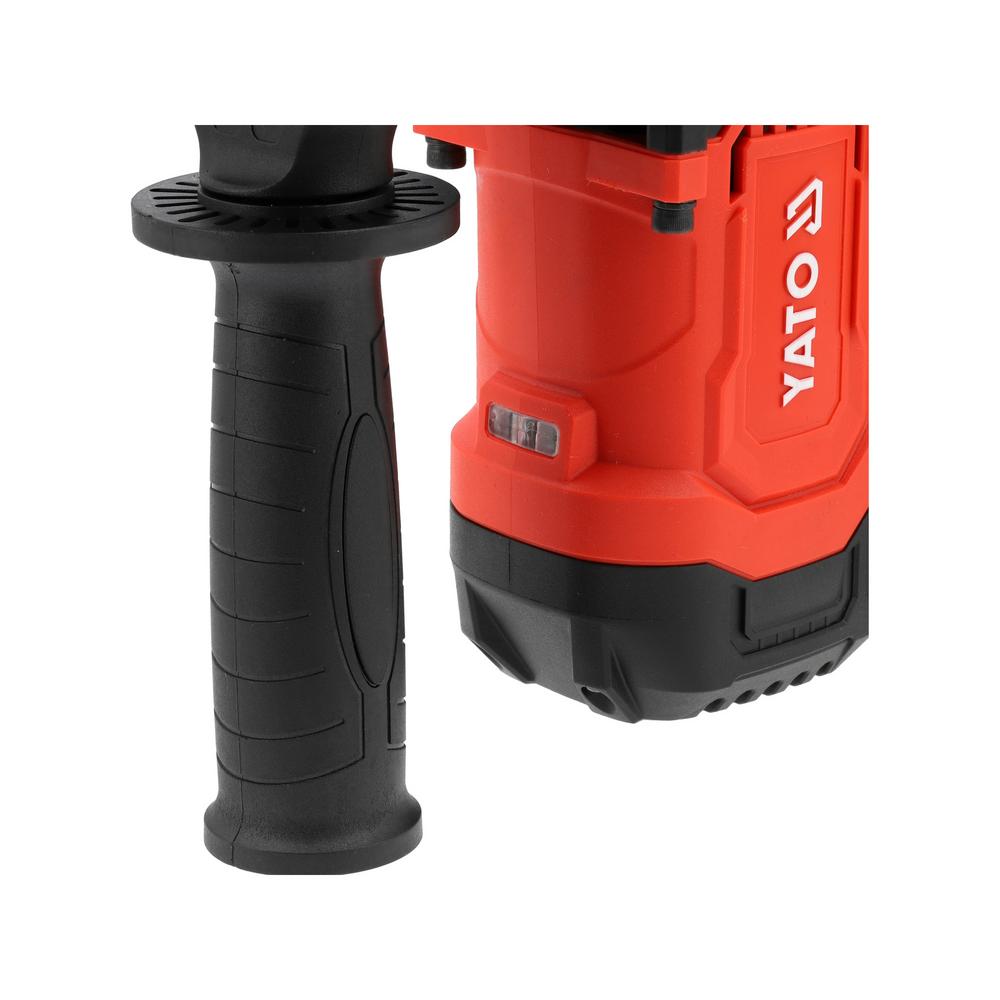

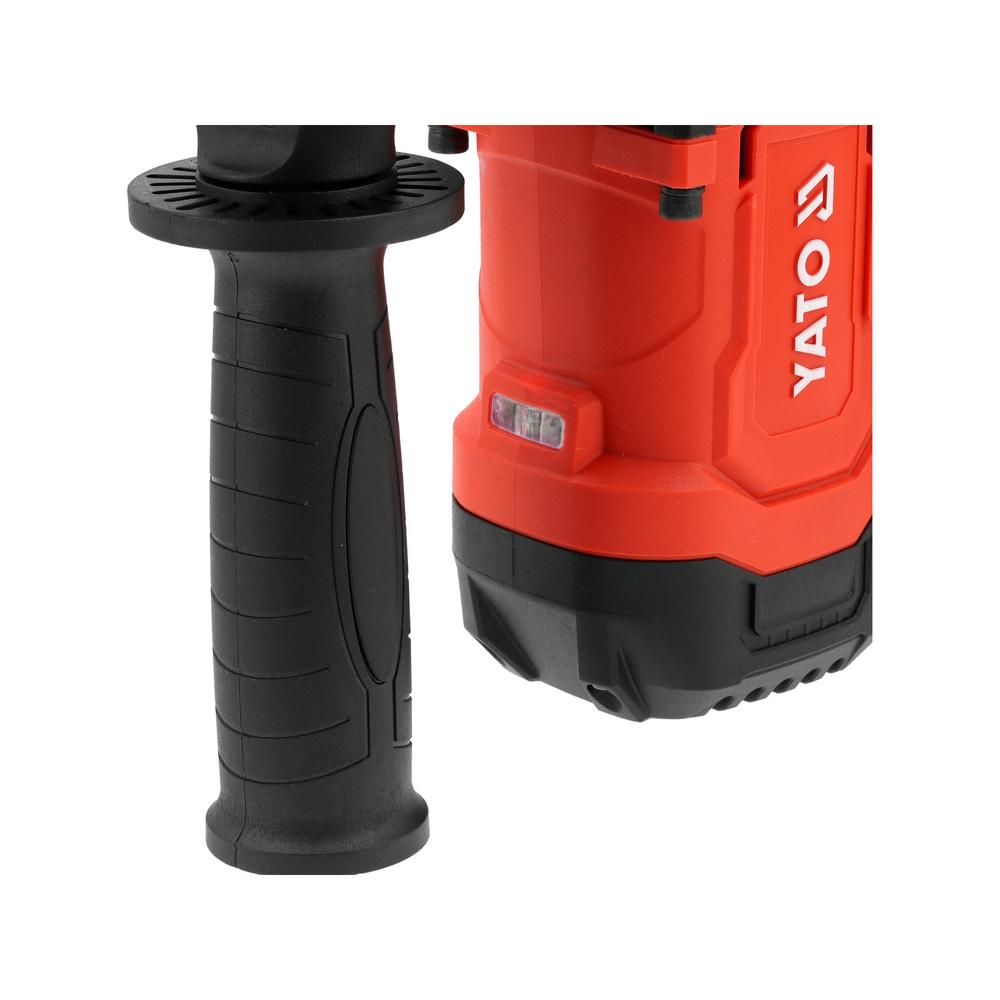

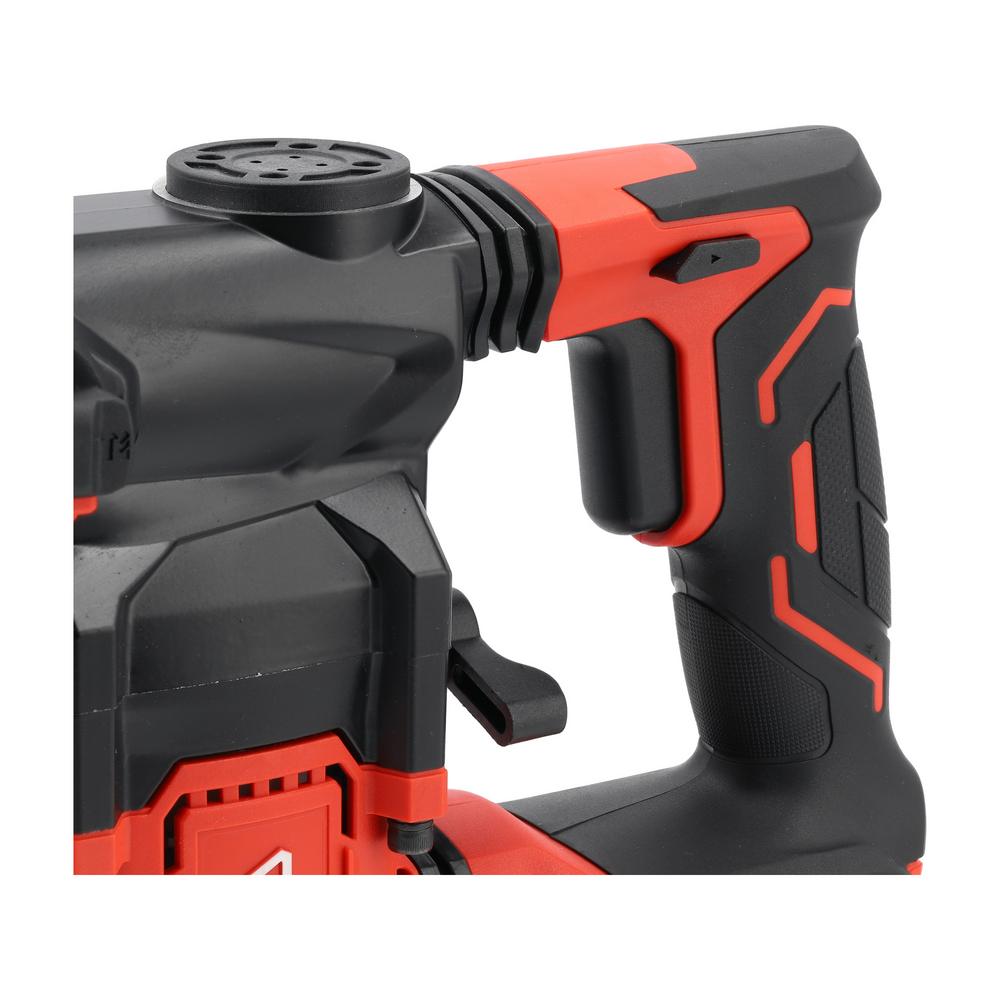

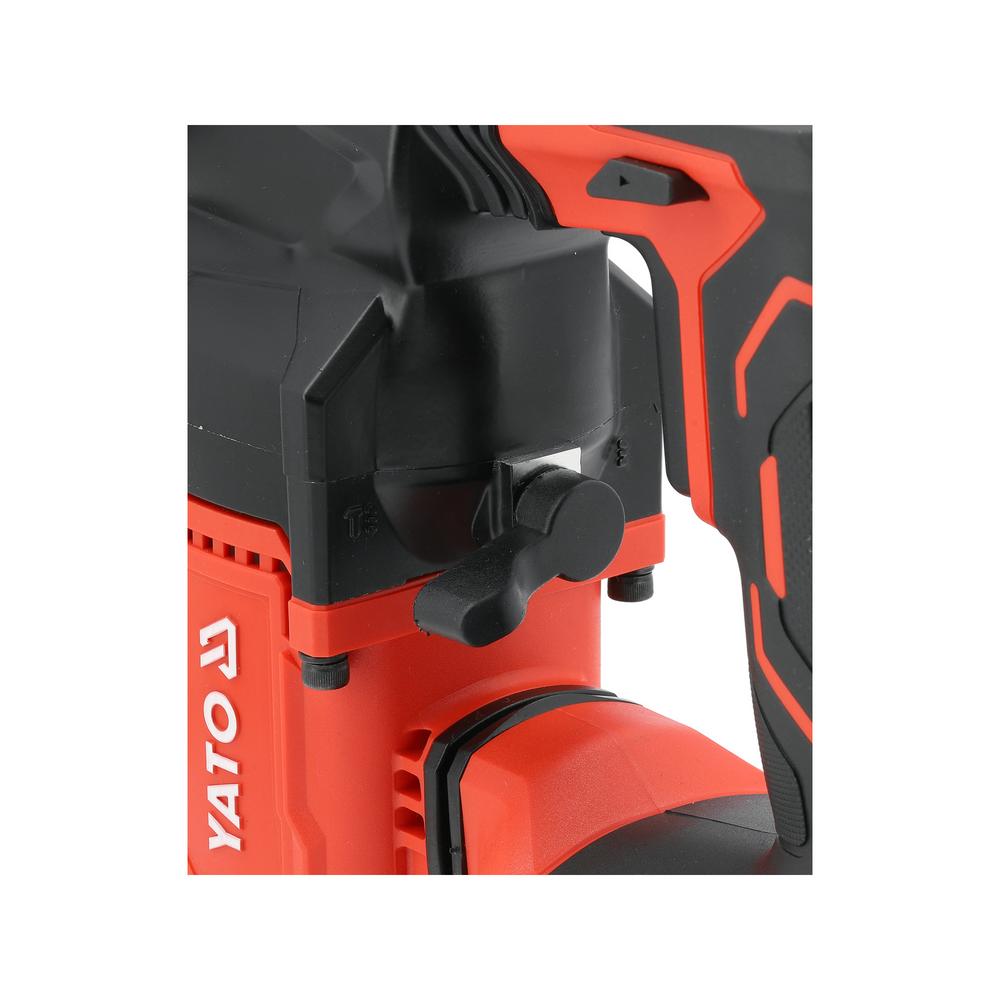

Käynnistyskytkin säätää kierroslukua ja iskutaajuutta portaattomasti painalluksen mukaan. Kytkimen yläpuolella oleva suunnanvaihtokytkin valitsee pyörimissuunnan, ja keskiasennossa se lukitsee kytkimen tahattoman käynnistyksen estämiseksi. Etupuolen lisäkahva antaa kahden käden otteen iskuporauksessa.
Työkalun paino on 3,5 kg ilman akkua, ja sähköinen eristysluokka on III. Äänenpainetaso on 88,6 dB(A) ja tärinä iskuporauksessa 9,625 m/s², joten kuulonsuojaimet ja säännölliset tauot ovat tarpeen. Poravasara toimii Yato 18 V Li-Ion -akuilla. Mukana tulevan 4 Ah akun latausaika on noin 2 tuntia.
Käyttötarkoitus ja soveltuvuus:
SDS-plus-poravasara on tarkoitettu iskuporaukseen ja piikkaukseen betonissa, kivessä, tiilessä ja marmorissa. Iskun voi kytkeä pois, jolloin samalla laitteella porataan myös puuta, metallia ja muovia.
- Kiinnitysreiät betoniin ja tiileen: Ankkureiden, kiila-ankkureiden ja tulppien reiät iskuporaustilassa SDS-plus-poranterällä; poravasara on tehty kovien mineraalisten materiaalien poraukseen.
- Sähkö- ja LVI-asennukset: Kannakkeiden, kaapelireittien ja putkikiinnikkeiden reiät seiniin ja kattoihin; tarkista piilossa olevat johdot ja putket ennen porausta.
- Kevyt piikkaus ja purku: Laattojen, laastin ja rappauksen poisto sekä urien teko piikkaustilassa SDS-plus-taltalla.
- Poraus puuhun ja metalliin: Poraus ilman iskua sopivalla terällä ja istukka-adapterilla; ohut pelti tuetaan puualustalla.
Piikkaukseen sopivat esimerkiksi Yato SDS+ piikkitaltta 14 x 250 mm ja Yato SDS+ tasataltta 20 x 250 mm. Lisäakuksi sopii Yato 18V Li-Ion akku. Kevyempi 2,8 J:n malli samassa järjestelmässä on Yato SDS+ Akkuporavasarasarja 18V 2.8J BL 2 x 4.0 Ah Li-Ion.

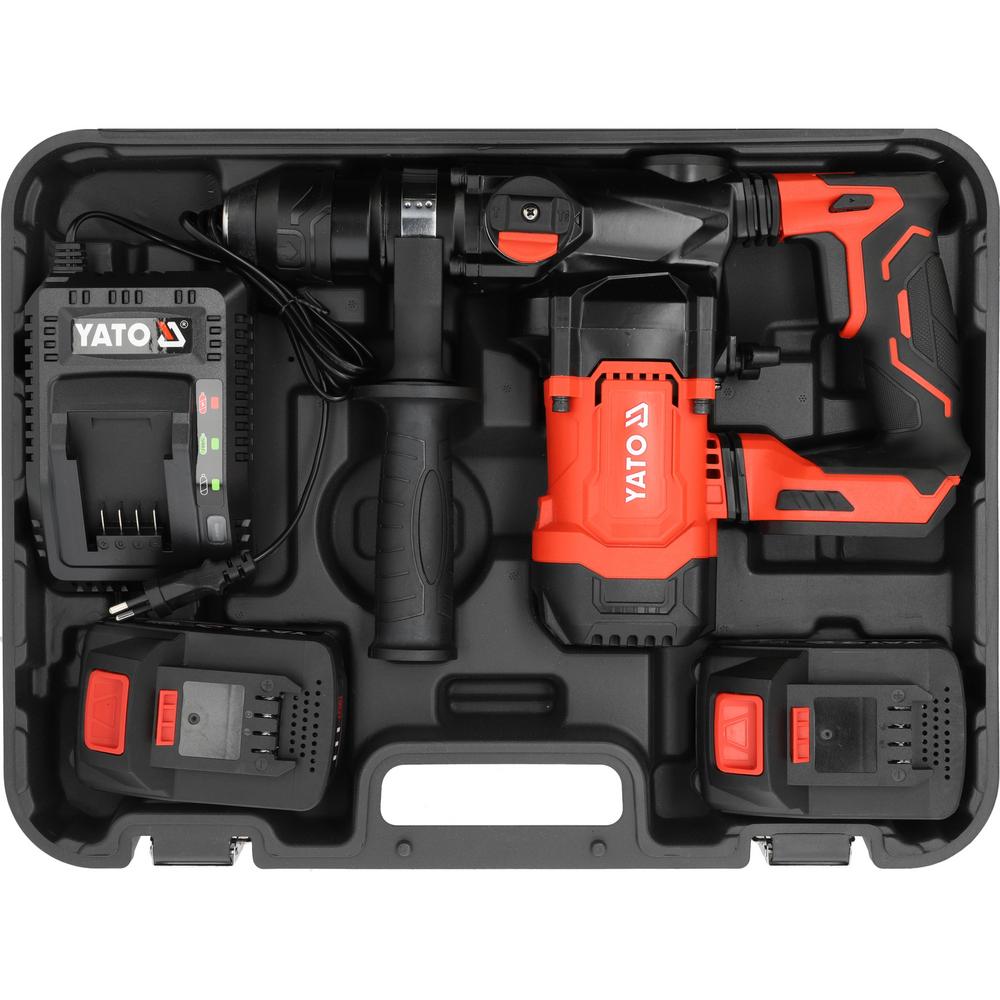

Pakkauksen sisältö:
- Yato SDS-plus-akkuporavasara 18 V, hiiliharjaton
- Lisäkahva
- 2 kpl Li-Ion-akku 18 V 4 Ah
- Laturi

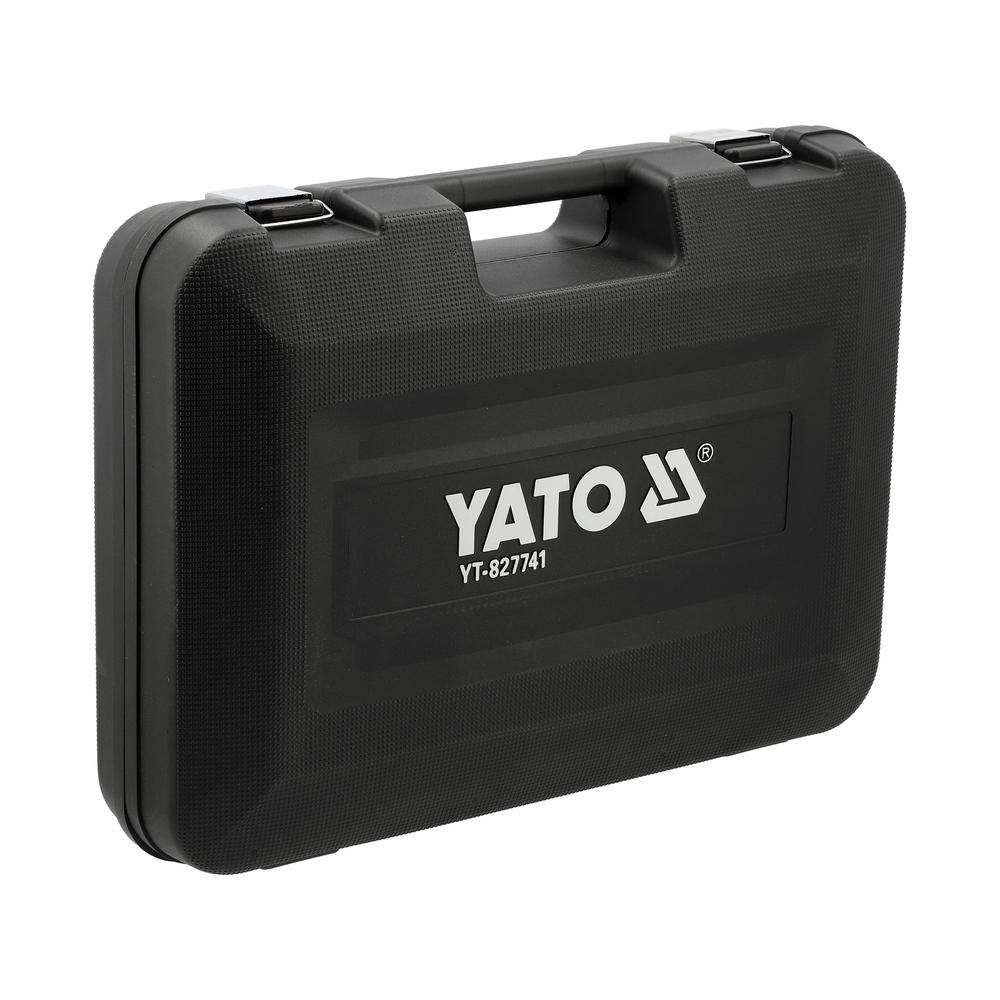

- Säilytyssalkku
- Käyttöohje
Ominaisuudet:
- Hiiliharjaton moottori: Ei kuluvia hiiliharjoja; vähemmän kitkaa ja lämmöntuottoa kuin harjamoottorissa.
- 3,8 J iskuenergia: Iskutaajuus 0–4600 min⁻¹; betoniin enintään 28 mm reiät.
- SDS-plus-istukka: Terätyökalu lukittuu työntämällä; varsi voitellaan ohuesti yleisrasvalla.
- Kolme toimintatilaa kahdella valitsimella: Iskun valitsin ja pyörimisen valitsin; poraus, iskuporaus ja piikkaus.
- Elektroninen nopeudensäätö: Kytkimen painallus säätää kierroslukua 0–990 min⁻¹ ja iskutaajuutta.
- Suunnanvaihto ja kytkimen lukitus: Keskiasento estää tahattoman käynnistyksen.
- Lisäkahva: Kahden käden ote hallitsee vastamomenttia iskuporauksessa.
- Kaksi 4 Ah akkua ja laturi: Latausaika noin 2 h; akussa varaustilan ilmaisin.
- Yato 18 V -järjestelmä: Yhteensopiva Yato 18 V Li-Ion -akkujen YT-828461…YT-828465 ja laturien YT-828498…YT-828504 kanssa.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Toiminnot: piikkaus, poraus, iskuporaus.
- Teräkiinnitys: SDS-plus.
- Moottori: hiiliharjaton.
- Kierrosluku (tyhjäkäynti): 0–990 min⁻¹.
- Iskuenergia: 3,8 J.
- Iskutaajuus: 0–4600 min⁻¹.
- Suurin poraushalkaisija betoniin: 28 mm.
- Isku: kyllä.
- Pyörimissuunnan vaihtokytkin: kyllä.
- Elektroninen nopeudensäätö: kyllä.
- Toimintatilan valitsin: kyllä.
- Terän asennon säätö istukassa: kyllä.
- Työvalo: ei.
- Akun tyyppi: Li-Ion.
- Akun kapasiteetti: 4000 mAh (4 Ah).
- Akkujen määrä sarjassa: 2.
- Laturi sarjassa: kyllä.
- Latausaika: 2 h.
- Pikalataus: kyllä.
- Akun varaustilan ilmaisin: kyllä.
- Laturi: 200–240 V~, 50/60 Hz, 2 A, eristysluokka II; lähtö 21,5 V DC, 2,2 A.
- Sähköinen eristysluokka: III.
- Äänenpainetaso LpA: 88,6 ± 3,0 dB(A).
- Äänitehotaso LwA: 96,6 ± 3,0 dB(A).
- Tärinä ilman kuormitusta ah: 4,865 ± 1,5 m/s².
- Tärinä iskuporauksessa ah,HD: 9,625 ± 1,5 m/s².
- Tärinä piikkauksessa betoniin ah,CH: 11,465 ± 1,5 m/s².
- Ulkopintojen suurin sallittu lämpötila: 60 °C.
- Työkalun paino: 3,5 kg.
- Standardit: EN 62841-1, EN IEC 62841-2-6, EN IEC 55014-1, EN IEC 55014-2.
Yato akkuporavasara 3,8 J 2×4 Ah käyttöohje:
Lataus: Akku toimitetaan lataamattomana. Työnnä akku laturiin ja kytke laturi pistorasiaan; merkkivalo näyttää lataustilan. 4 Ah akun lataus kestää noin 2 tuntia.

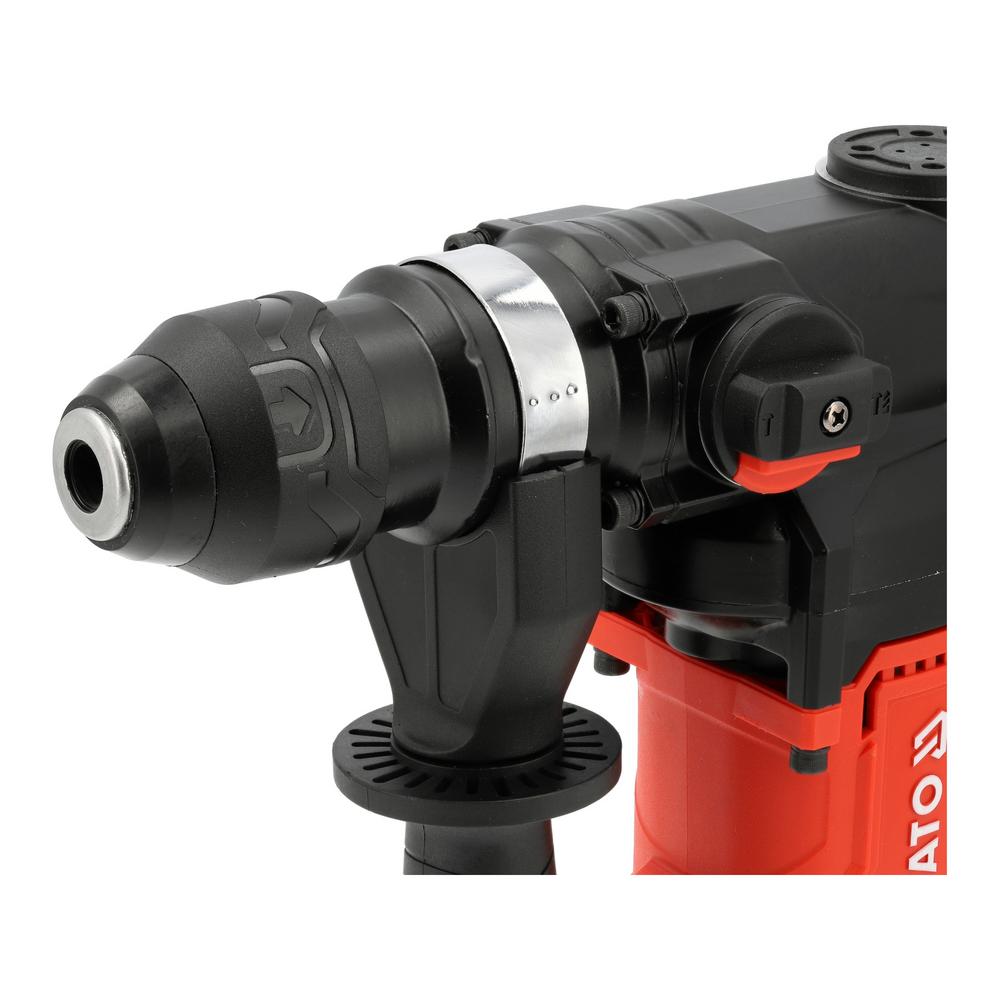

Terän kiinnitys: Irrota akku. Puhdista terän varsi ja voitele se ohuella kerroksella yleisrasvaa. Vedä istukan holkkia taaksepäin, työnnä terä istukkaan ja kierrä sitä, kunnes se lukittuu. Vapauta holkki ja tarkista vetämällä, että terä on lukittunut.
Toimintatila: Vaihda tila vain koneen ollessa pysähtynyt. Poraus ilman iskua: iskun valitsin poranterän symbolille ja pyörimisen valitsin vasara+poranterä-symbolille. Iskuporaus: molemmat valitsimet vasara+poranterä-symbolille. Piikkaus: iskun valitsin vasara+poranterä-symbolille ja pyörimisen valitsin vasaran symbolille. Älä jätä valitsimia merkintöjen väliin.
Poraus: Tarkista ensin, ettei porauskohdassa ole piilossa olevia sähköjohtoja, kaasu- tai vesiputkia. Valitse pyörimissuunta vain koneen ollessa pysähtynyt. Pidä poravasarasta kiinni molemmin käsin pääkahvasta ja lisäkahvasta. Aloita pienellä nopeudella, paina tasaisesti terän suuntaisesti ja vedä terä ajoittain ulos pölyn poistamiseksi. Suuria reikiä porattaessa poraa ensin pienempi ohjausreikä.
Huolto: Irrota akku ja puhdista runko, tuuletusaukot ja kytkimet paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla. Ulkopintojen lämpötila ei saa ylittää 60 °C; pidä taukoja. Säilytä työkalu ja akku kuivassa, lasten ulottumattomissa.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä.
- Irrota akku ennen terän vaihtoa, tilan valintaa, säätöjä ja huoltoa.
- Tarkista seinät ja lattiat piilossa olevien sähköjohtojen, kaasu- ja vesiputkien varalta; pidä työkalua eristetyistä tartuntapinnoista.
- Käytä aina lisäkahvaa ja pidä tukeva asento – juuttuva terä aiheuttaa voimakkaan vastamomentin.
- Vaihda toimintatilaa ja pyörimissuuntaa vain koneen ollessa pysähtynyt.
- Älä käytä poravasaraa lisälaitteiden käyttövoimana.
- Lataa akut vain Yato 18 V -laturilla kuivassa tilassa aikuisen valvonnassa; älä oikosulje akun napoja.
- Ei lasten käyttöön. Ei sateeseen eikä kosteisiin tiloihin.
Usein Kysyttyä, UKK:
Mitä Yato akkuporavasara 3,8 J 2×4 Ah -toimitukseen kuuluu? Yato SDS-plus-akkuporavasara 18 V, hiiliharjaton, lisäkahva, 2 kpl Li-Ion-akku 18 V 4 Ah, laturi, säilytyssalkku, käyttöohje.
Millä terillä poravasaraa käytetään? SDS-plus-varsisilla poranterillä ja taltoilla. Sylinterivartisia teriä varten tarvitaan erillinen SDS-plus-istukka-adapteri.
Kuinka suuria reikiä betoniin voi porata? Enintään 28 mm. Suuremmissa halkaisijoissa porataan ensin pienempi ohjausreikä.
Voiko poravasaralla piikata laattoja? Kyllä. Piikkaustilassa pyöriminen on pois päältä ja SDS-plus-taltta iskee; tila sopii kevyeen piikkaukseen ja purkuun.
Mitkä akut sopivat? Yato 18 V Li-Ion -akut YT-828461…YT-828465, jotka ladataan Yato 18 V -latureilla.
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen, muovinen säilytyssalkku muovinkeräykseen tai sekajätteeseen paikallisen ohjeen mukaan. Yato akkuporavasara 3,8 J 2×4 Ah on sähkölaite: käytöstä poistettu poravasara ja laturi toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen. Li-Ion-akut palautetaan akkukeräykseen tai myyjälle; teippaa liitinnavat ennen kuljetusta.
