Kuvaus

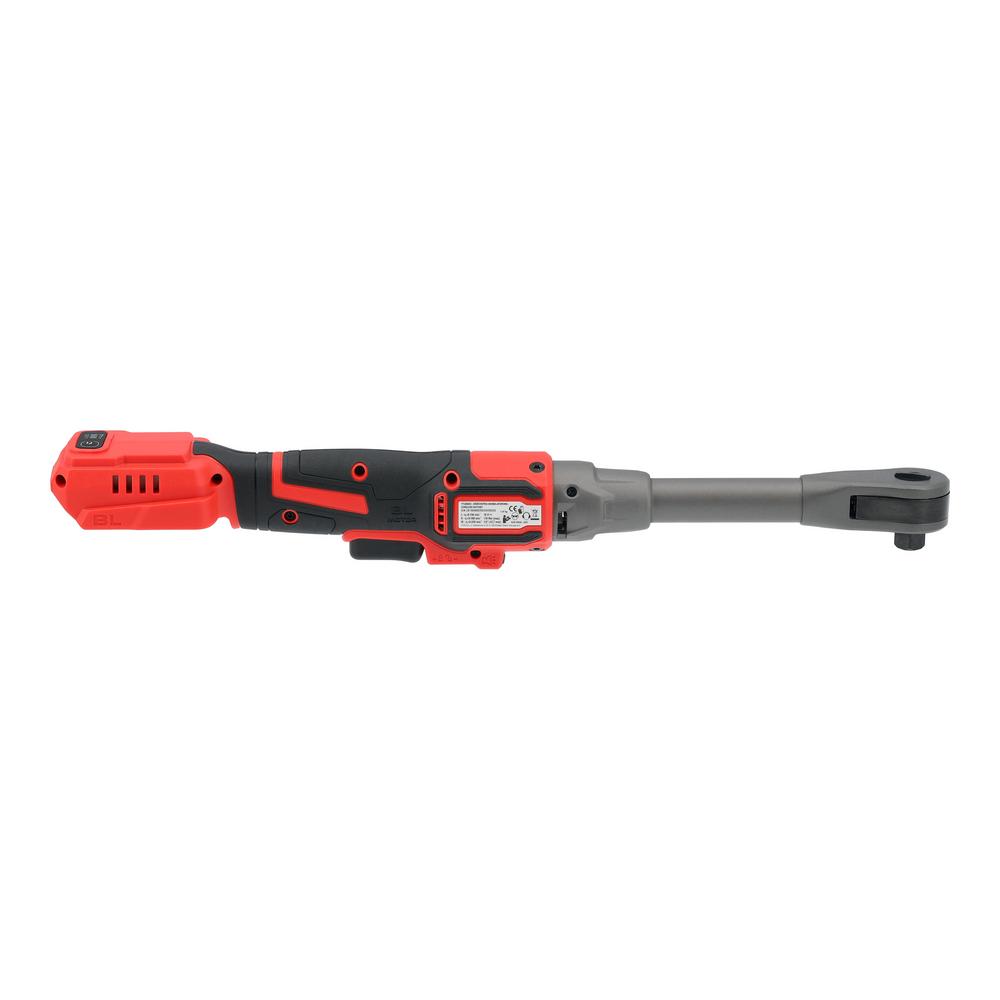

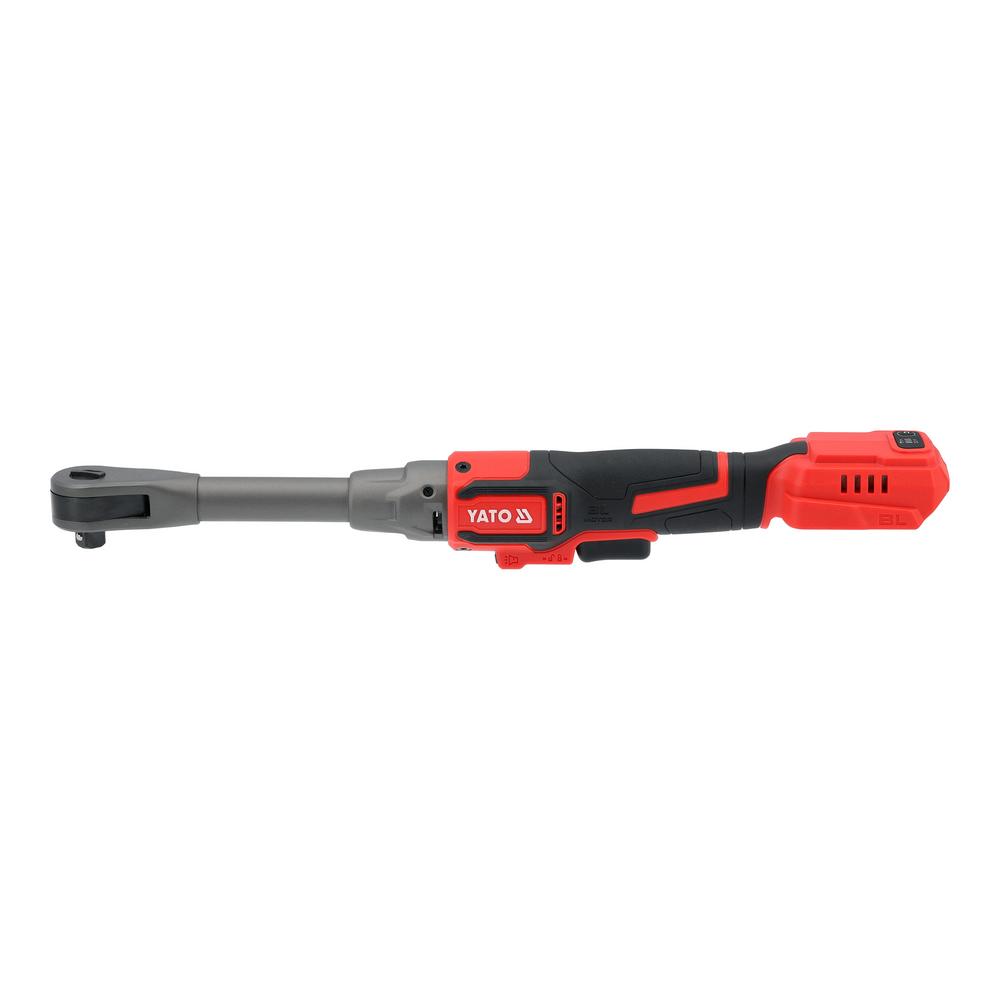

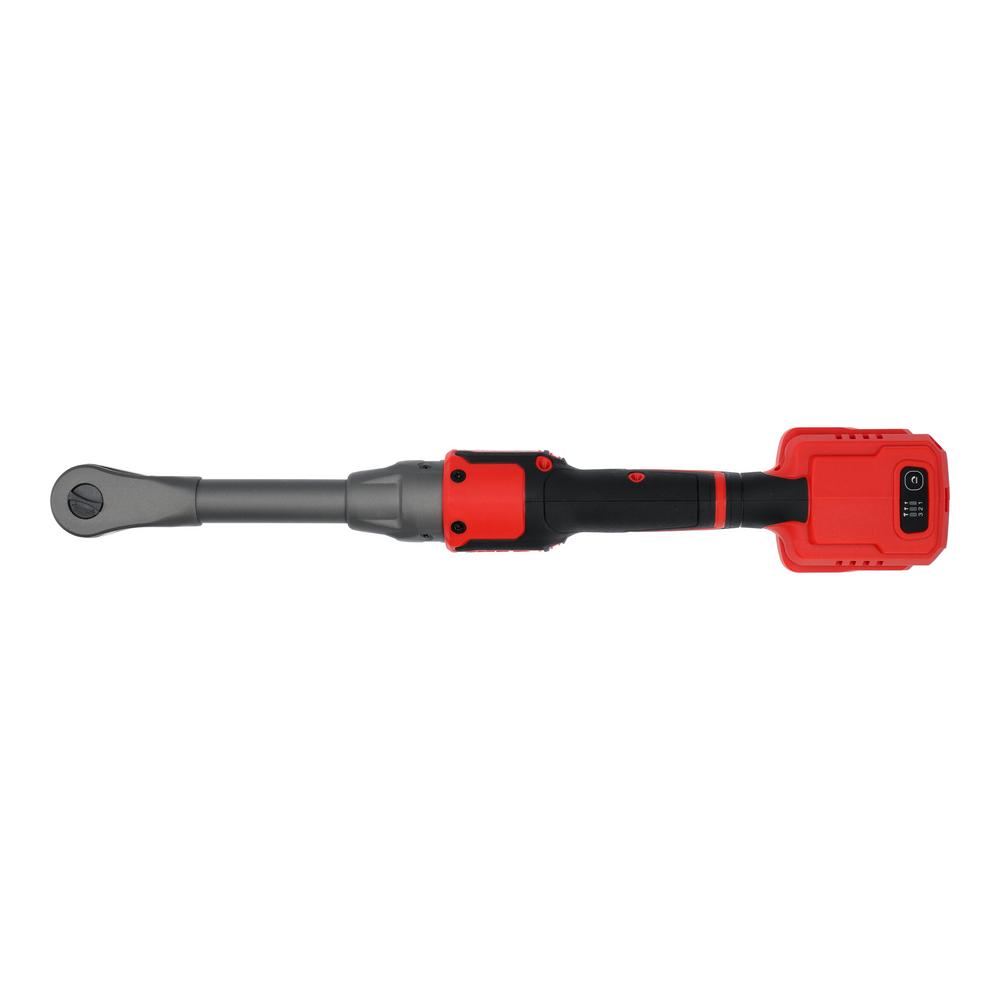

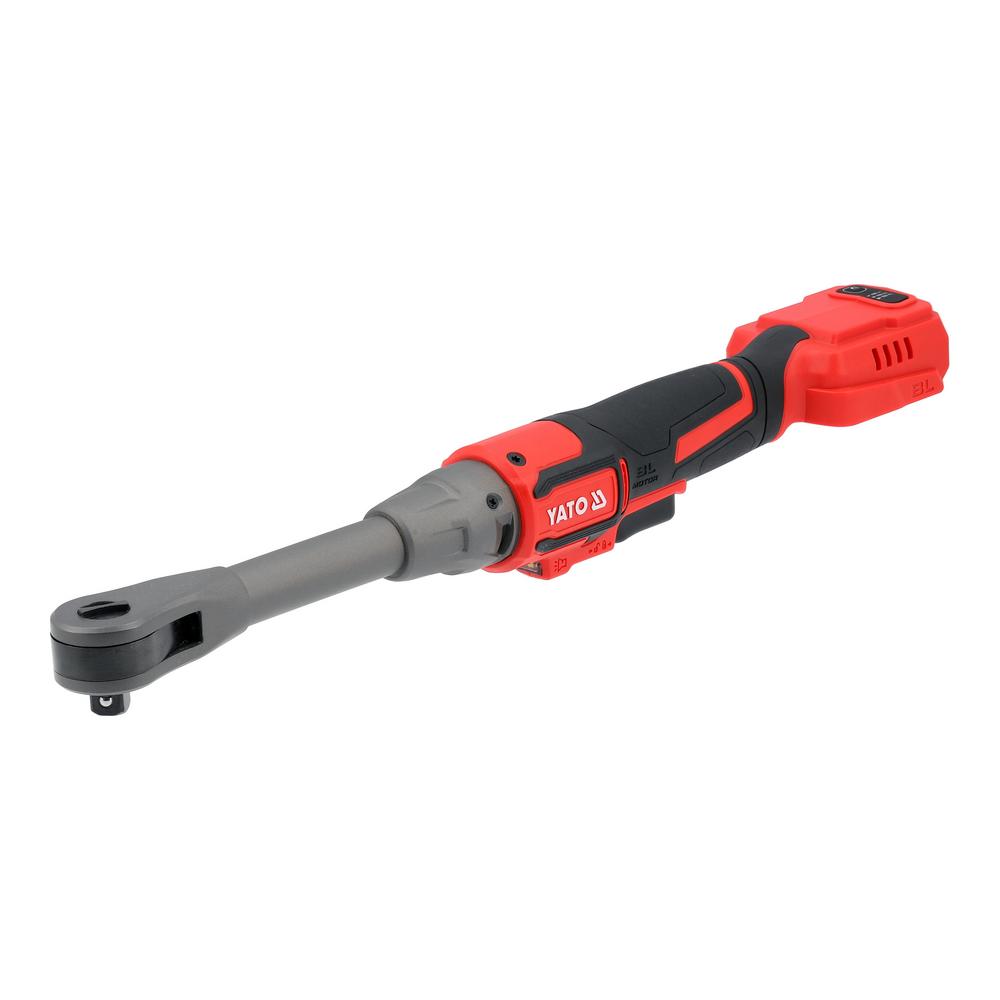

Yato akkuräikkä 110 Nm pitkä on 18 V akkukäyttöinen räikkä, jossa on 1/2″ nelikulmavääntiö, suurin vääntömomentti 110 Nm ja hiiliharjaton moottori. Laitteen pituus on 480 mm, ja se toimitetaan runkona ilman akkua ja laturia Yato 18V -järjestelmän Li-Ion-liukuakuille.

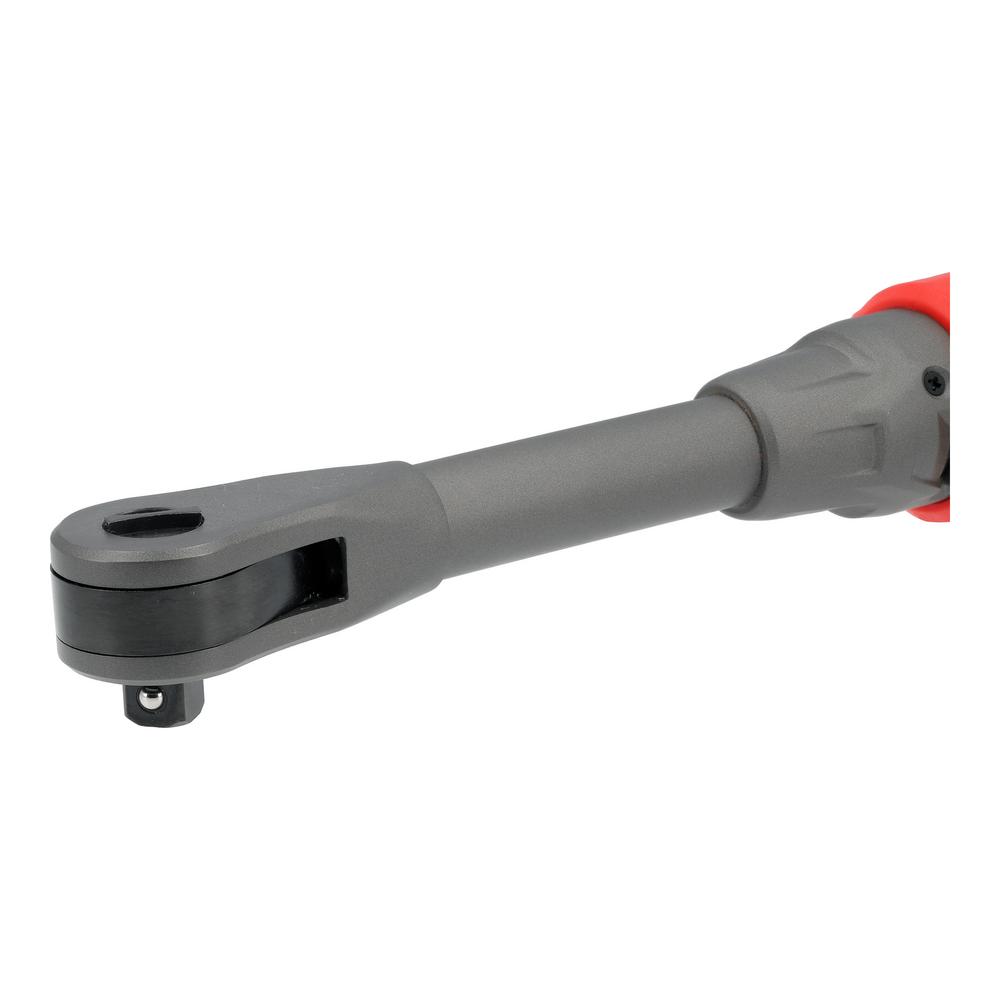

Räikkä on tarkoitettu muttereiden, ruuvien ja pulttien avaamiseen ja kiristämiseen korjaamo- ja huoltotöissä. Kapea räikkäpää ja pidennetty runko ulottuvat ahtaisiin ja vaikeasti tavoitettaviin paikkoihin, joihin mutteriväännin ei mahdu. Ohjauspaneelista valitaan kolmesta nopeusalueesta 0–150, 0–190 tai 0–250 min⁻¹ työn mukaan.

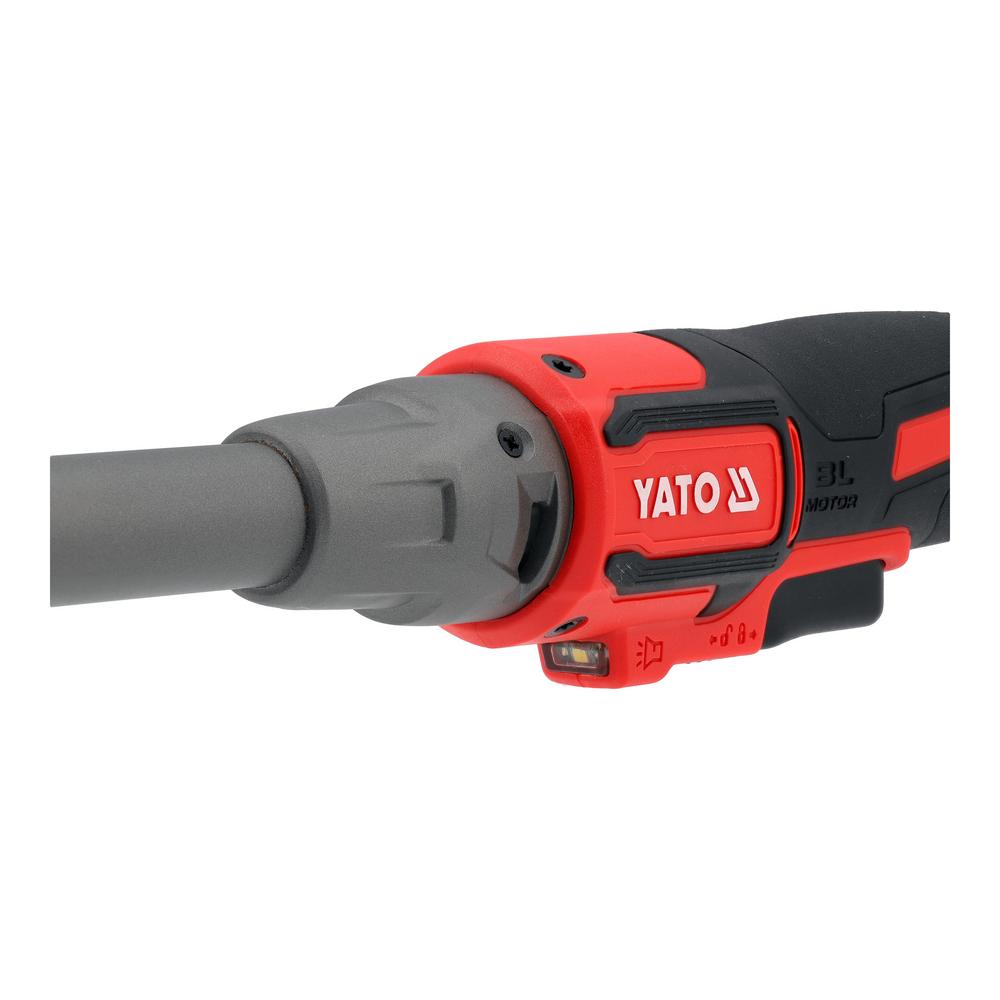

Hiiliharjaton moottori toimii ilman kuluvia hiiliharjoja ja säilyttää toimintaparametrinsa kuormituksen alla. Pyörimisnopeutta säädetään portaattomasti liipaisimen painalluksella valitun alueen sisällä, suunnanvaihtokytkin vaihtaa kiristyksen ja avauksen välillä, ja käynnistyskytkimessä on lukitus. Ylikuormituskytkin kytkeytyy, kun vääntömomentin raja saavutetaan.
Laite painaa 1,47 kg, sen eristysluokka on III ja käyttölämpötila -10…+40 °C. Saman räikän lyhyempi versio on YT-828033 (370 mm).
Käyttötarkoitus ja soveltuvuus:
Akkuräikällä kierretään kiinnittimiä nopeasti auki tai kiinni paikoissa, joissa käsiräikän kääntöliikkeelle ei ole tilaa. Hylsyiksi sopivat tavalliset 1/2″ hylsyt, esimerkiksi Yato Hylsysarja 12-osaa, 1/2″ 10-24 mm; pienemmille hylsyille käytetään supistimia, kuten Yato Hylsyadapterisarja 3-osaa, 1/4″, 3/8″ ja 1/2″ 75 mm. Erittäin tiukkojen liitosten aukaisuun ja loppukiristykseen sopii käsityökalu, kuten Yato Räikkäväännin 1/2″ 255 mm taivutettu.
- Moottoritila ja alusta: Kiinnikkeiden, suojapeltien, kiinnityspanta- ja kannakeruuvien avaaminen ja kiristäminen ahtaissa paikoissa.
- Konehuolto: Kansien, laippojen ja huoltoluukkujen pulttien nopea irrotus ja asennus ennen loppukiristystä momenttiavaimella.
- Asennustyöt: Kalusteiden, telineiden ja koneiden kiinnityspulttien kiertäminen, kun sama liitos toistuu monta kertaa.
- Pitkä ulottuvuus: 480 mm:n pituus tavoittaa syvällä olevat kiinnittimet ilman jatkovarsia.
- Yato 18V -järjestelmä: Räikkä käyttää akkuja YT-828461–YT-828465, jotka ladataan latureilla YT-828498–YT-828502.
Pakkauksen sisältö:
- Akkuräikkä (runko)
Akku, laturi ja hylsyt eivät sisälly toimitukseen.
Ominaisuudet:
- Vääntömomentti 110 Nm: Riittää yleisimpien ruuviliitosten avaamiseen ja kiristämiseen.

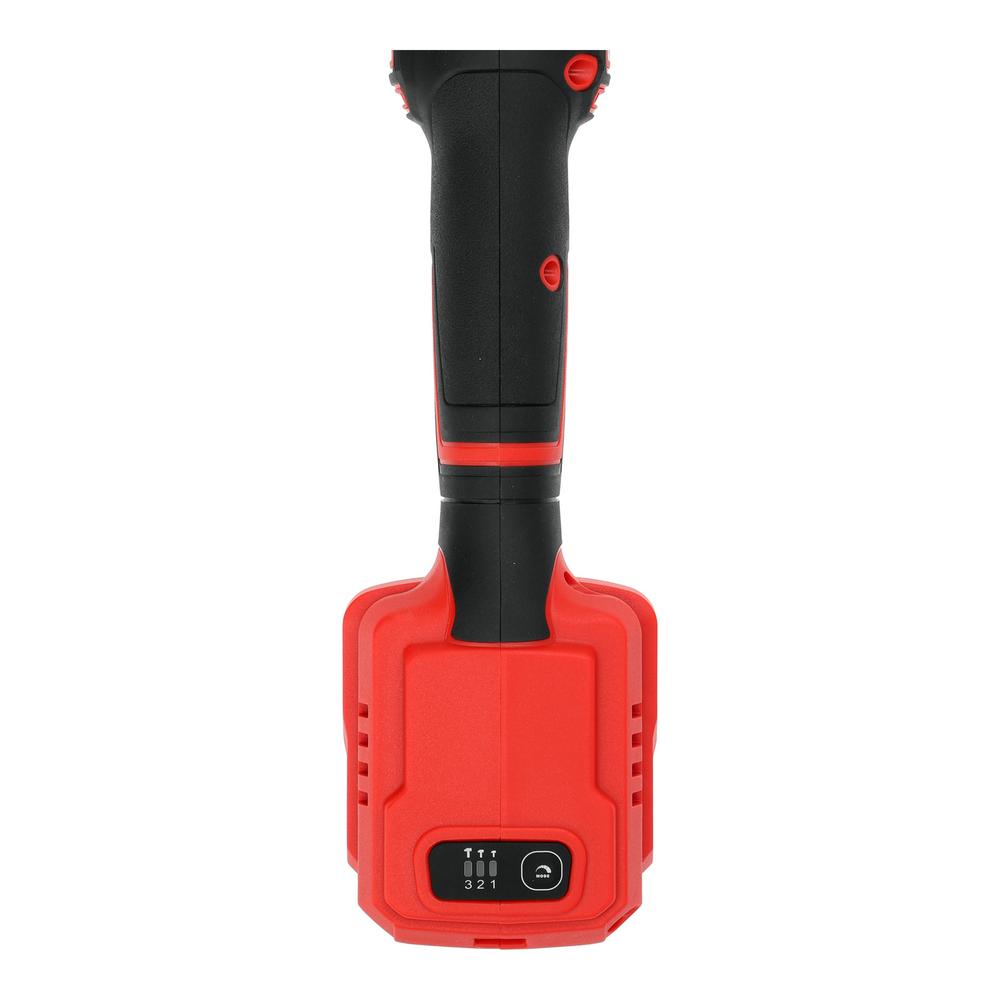

- Kolme nopeusaluetta: 0–150, 0–190 ja 0–250 min⁻¹; valinta ohjauspaneelin painikkeella, valitun tilan merkkivalo palaa.
- Hiiliharjaton moottori: Ei vaihdettavia hiiliharjoja, vakaa toiminta kuormituksen alla.

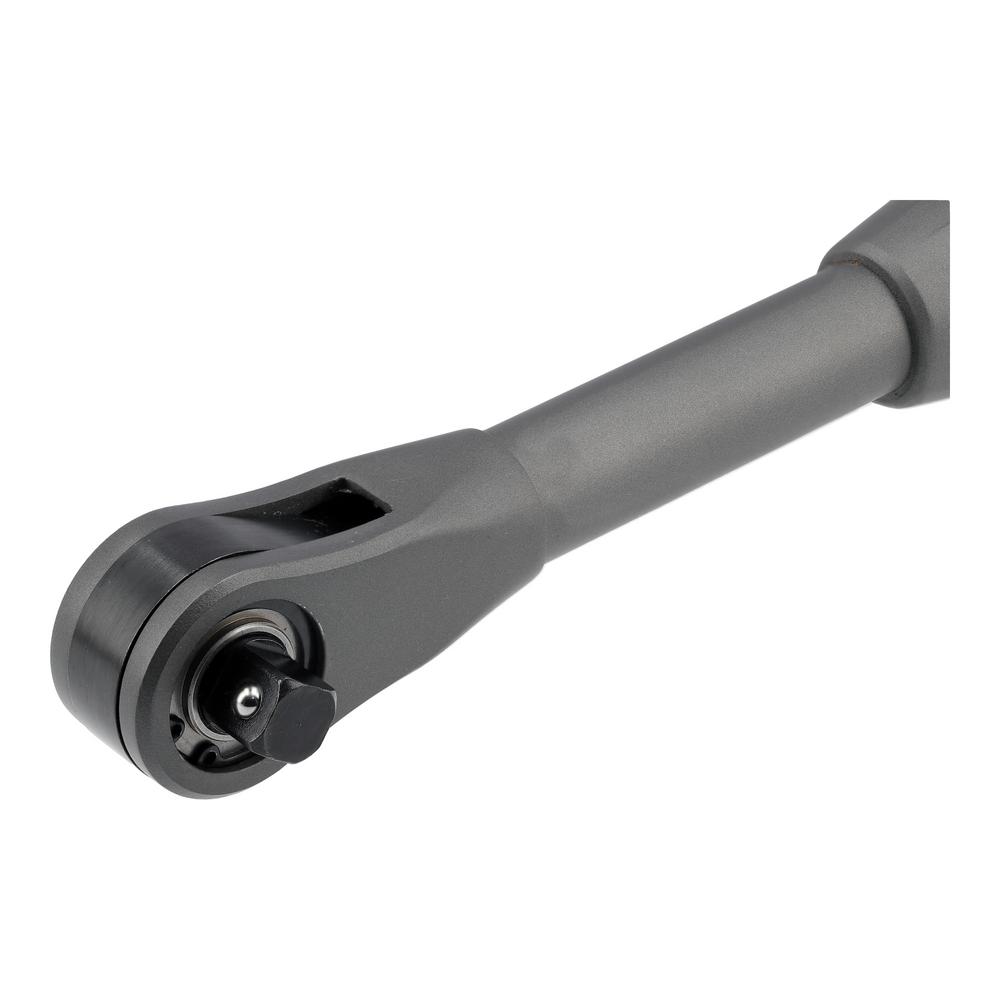

- Kapea räikkäpää: Mahtuu ahtaisiin paikkoihin; 480 mm:n kokonaispituus.
- Portaaton nopeudensäätö: Nopeus ja käytettävissä oleva momentti kasvavat liipaisimen painamissyvyyden mukaan.
- Suunnanvaihtokytkin: Nopea vaihto kiristyksen ja avauksen välillä.
- Käynnistyskytkimen lukitus: Estää tahattoman käynnistymisen kuljetuksessa ja hylsyä vaihdettaessa.
- Ylikuormituskytkin: Kytkeytyy, kun sallittu vääntömomenttialue ylittyy.
Tekniset Ominaisuudet:
- Jännite: 18 V DC
- Työkalupidin: nelikulmavääntiö 1/2″ (12,7 mm)
- Suurin vääntömomentti: 110 Nm
- Tyhjäkäyntikierrokset: 0–150 / 0–190 / 0–250 min⁻¹ (3 nopeusaluetta)
- Laitteen pituus: 480 mm
- Isku: ei
- Elektroninen nopeudensäätö: kyllä
- Suunnanvaihtokytkin: kyllä
- Moottori: hiiliharjaton
- Akkutyyppi: Li-Ion
- Akkujen määrä: ei akkua
- Laturi mukana: ei
- Eristysluokka: III
- Käyttölämpötila: -10…+40 °C
- Äänenpainetaso LpA: 99,0 ± 3,0 dB(A)
- Äänitehotaso LwA: 107,0 ± 3,0 dB(A)
- Tärinä: 12,9 ± 1,5 m/s²
- Laitteen paino: 1,47 kg
- Ulkopintojen suurin sallittu lämpötila: 60 °C
Yato akkuräikkä 110 Nm pitkä käyttöohje:
Kaikki valmistelu- ja asennustoimet tehdään akku irrotettuna. Lue koko käyttöohje ennen ensimmäistä käyttöä.

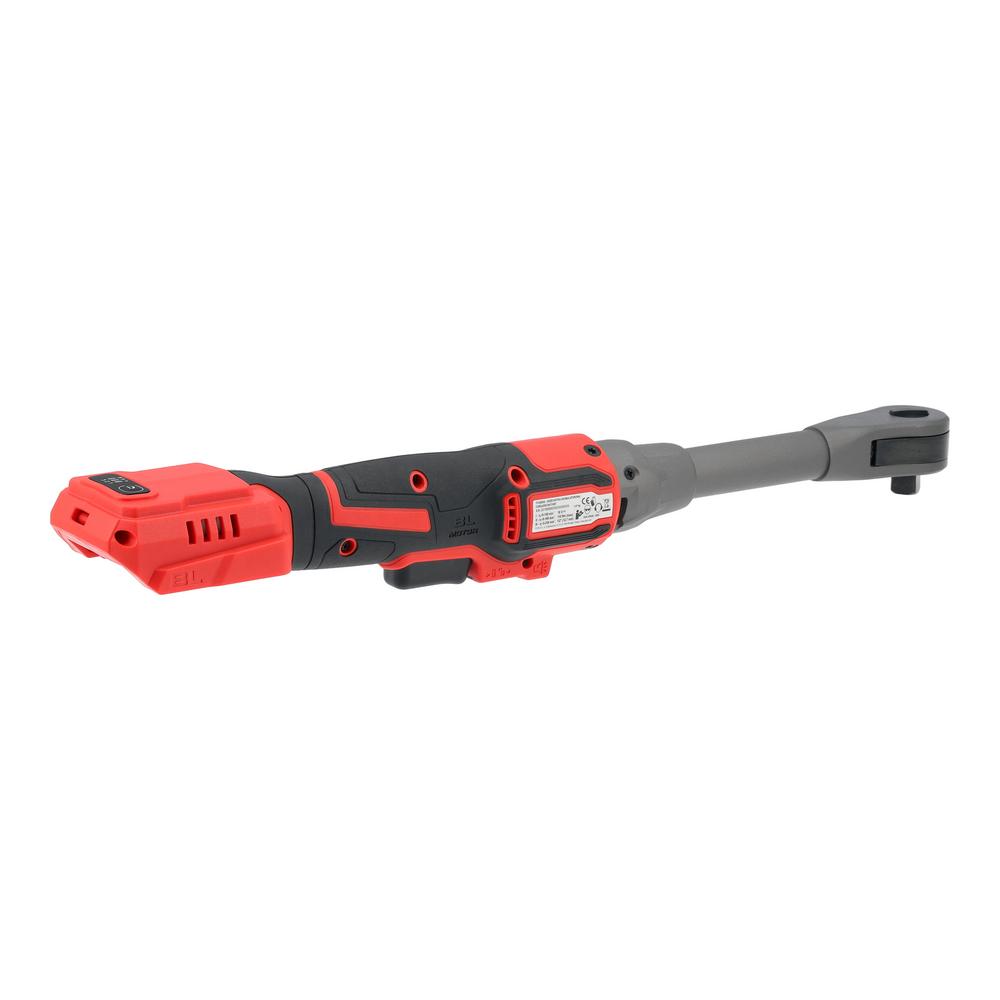

- Akku: Työnnä ladattu Yato 18V -akku akkupaikkaan, kunnes salvat lukittuvat. Irrota akku painamalla salpaa ja liu’uttamalla akku ulos.
- Hylsyn asennus: Asenna kiinnittimen kokoon sopiva 1/2″ hylsy vääntiöön. Kierrä pultti tai mutteri käsin kierteelle vähintään kaksi kierrosta.
- Suunta ja lukitus: Valitse pyörimissuunta suunnanvaihtokytkimellä. Avaa käynnistyskytkimen lukitus siirtämällä lukitsin avoimen riippulukon symbolin suuntaan.
- Nopeusalue: Käynnistä räikkä, jolloin valitun tilan merkkivalo syttyy, ja vaihda tarvittaessa nopeusaluetta ohjauspaneelin painikkeella.
- Työskentely: Pidä räikkää molemmin käsin, aseta hylsy mutterille ennen liipaisimen painamista ja aloita pienellä nopeudella. Vältä liiallista aksiaalista painetta.
- Kiristys ja avaus: Vapauta liipaisin heti, kun liitos on kiristynyt tai ylikuormituskytkin kytkeytyy. Tarkista loppukiristys momenttiavaimella; avausmomentti on keskimäärin 75–80 % kiristysmomentista.
- Lopetus: Irrota akku, tarkista hylsyjen ja vääntiön kunto ja puhdista runko, tuuletusaukot ja kytkimet paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja.
Varoitukset:
- Suojaimet: Käytä suojalaseja, suojakäsineitä ja kuulonsuojaimia.
- Melu: Äänitehotaso on 107 dB(A); kuulonsuojaimet ovat välttämättömät.
- Piilossa olevat johdot: Pidä räikkää eristetyistä tartuntapinnoista, jos työväline voi osua jännitteiseen johtoon.
- Ylikiristys: Mitä pidempään liitosta kiristetään, sitä tiukemmaksi se kiristyy; vältä pienten kiinnittimien ylikiristämistä ja tarkista momentti momenttiavaimella.
- Akut: Käytä vain Yato 18V -akkuja ja niiden latureita. Älä oikosulje akun napoja, älä käytä vaurioitunutta tai muutettua akkua äläkä altista akkua yli 130 °C:n lämpötilalle.
- Käyttölämpötila: Käytä räikkää -10…+40 °C:ssa ja suojaa se sateelta ja kosteudelta.
- Lämpeneminen: Pidä taukoja äläkä ylikuormita laitetta; ulkopintojen lämpötila ei saa ylittää 60 °C.
Usein Kysyttyä, UKK:
Sisältyykö Yato akkuräikkä 110 Nm pitkä -toimitukseen akku ja laturi?
Ei. Räikkä toimitetaan runkona; siihen sopivat Yato 18V -akut YT-828461–YT-828465 ja laturit YT-828498–YT-828502.
Mikä ero on lyhyellä ja pitkällä mallilla?
Tekniset arvot ovat samat (110 Nm, 0–250 min⁻¹). YT-828033 on 370 mm pitkä ja painaa 1,35 kg, YT-828035 on 480 mm pitkä ja painaa 1,47 kg.
Onko räikässä iskumekanismi?
Ei. Räikkä pyörittää vääntiötä tasaisesti; iskevää versiota 1/4″ kuusiokärkipitimellä edustaa Yato YT-828030 / YT-828031.
Voiko räikällä kiristää lopulliseen momenttiin?
Räikällä kiristetään liitos kiinni, mutta lopullinen kiristysmomentti tarkistetaan momenttiavaimella.
Mitä hylsyjä räikkään sopii?
Tavalliset 1/2″ hylsyt; pienemmille hylsyille käytetään 1/2″–3/8″ tai 1/2″–1/4″ supistinta.
Kierrätysohjeet:
Yato akkuräikkä 110 Nm pitkä on sähkö- ja elektroniikkalaite (SER), jota ei saa hävittää sekajätteen mukana. Toimita käytöstä poistettu räikkä SER-keräyspisteeseen. Li-ion-akut palautetaan erikseen paristojen ja akkujen keräykseen, ja niiden navat suojataan teipillä ennen palautusta. Pahvipakkaus kierrätetään kartonkina.
