Kuvaus

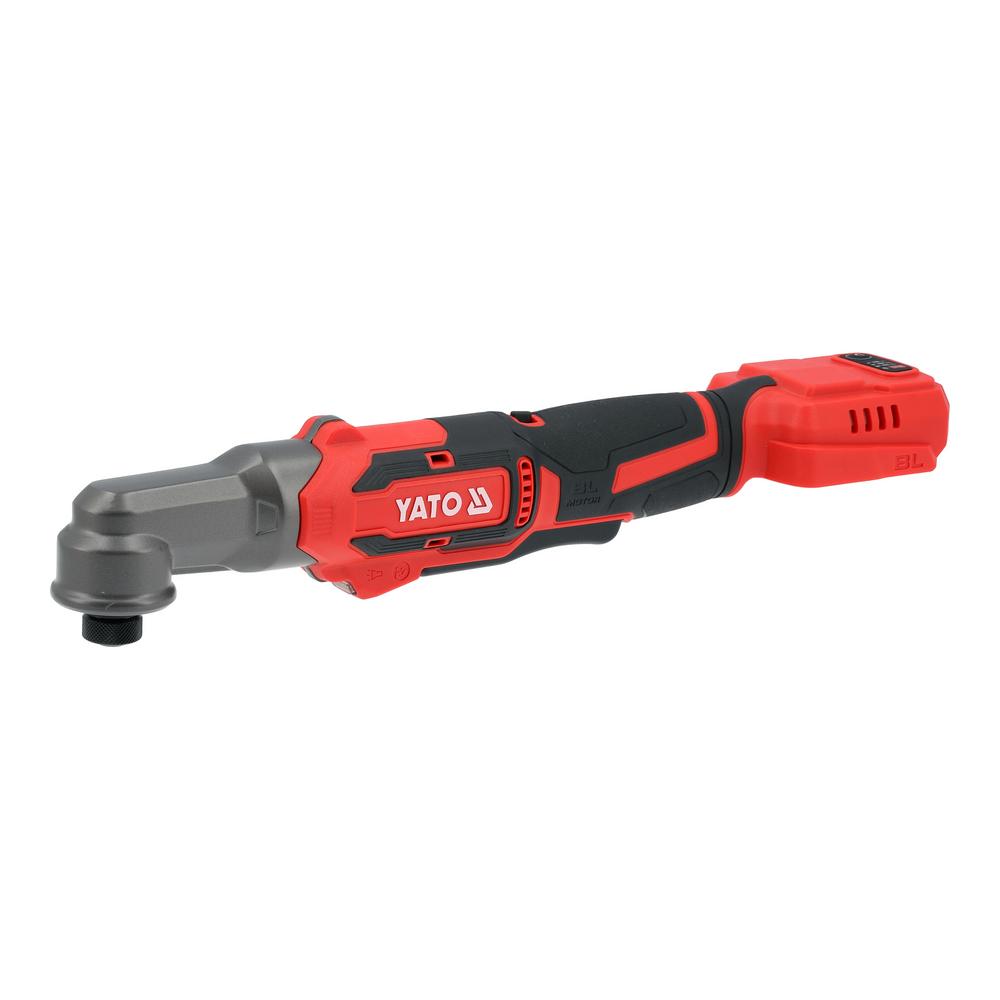

Yato akkuräikkä 160 Nm runko on 18 V iskevä akkuräikkä, jossa on 1/4″ (6,3 mm) kuusiokolopikaistukka, suurin vääntömomentti 160 Nm ja hiiliharjaton moottori. Mukana tulee 1/4″–1/2″ adapteri hylsyjä varten. Runkomalli toimitetaan ilman akkua ja laturia Yato 18V -järjestelmän Li-Ion-liukuakuille.

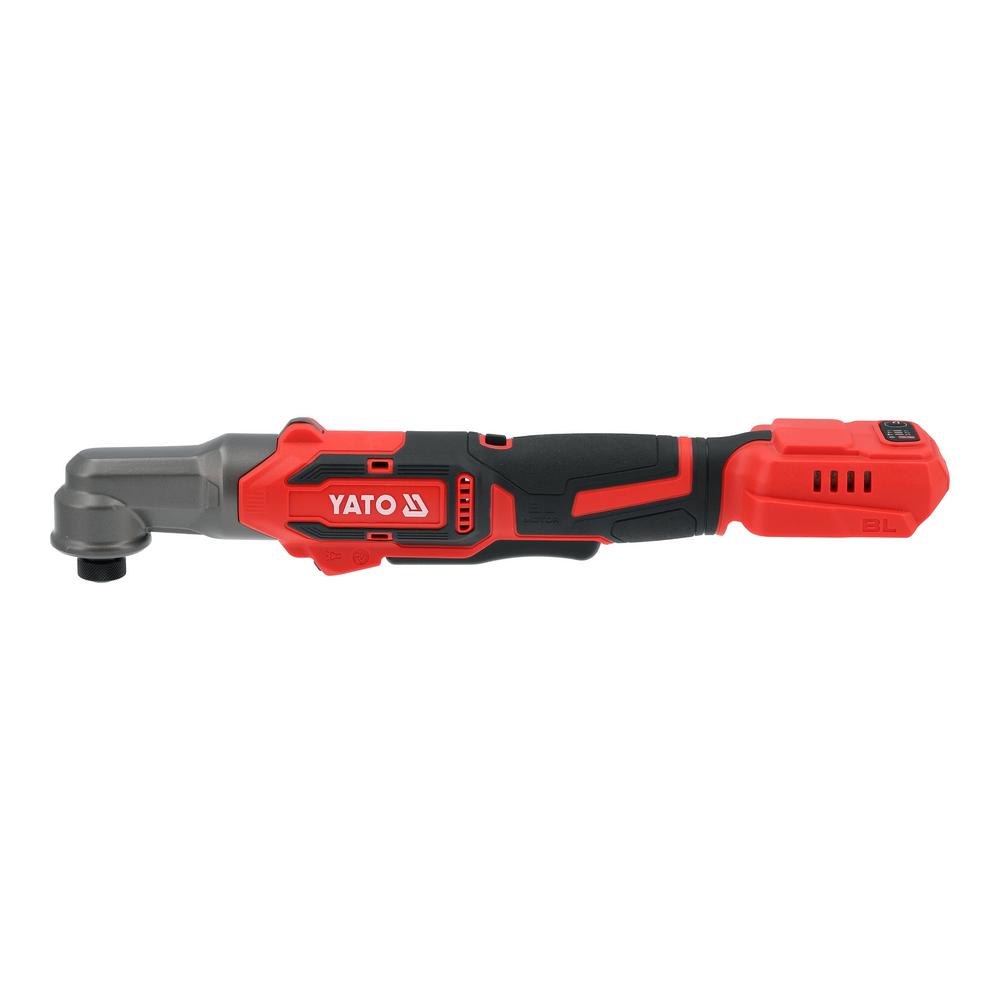

Räikkä on tarkoitettu ruuvien, muttereiden ja pulttien avaamiseen ja kiristämiseen myös vaativissa huolto-olosuhteissa. Iskumekanismi helpottaa jumiutuneiden liitosten avaamista ja vähentää kiinnittimien vaurioitumisen riskiä. Kulmapää ja lyhyt runko mahtuvat ahtaisiin paikkoihin, joihin suora iskuväännin ei ulotu.

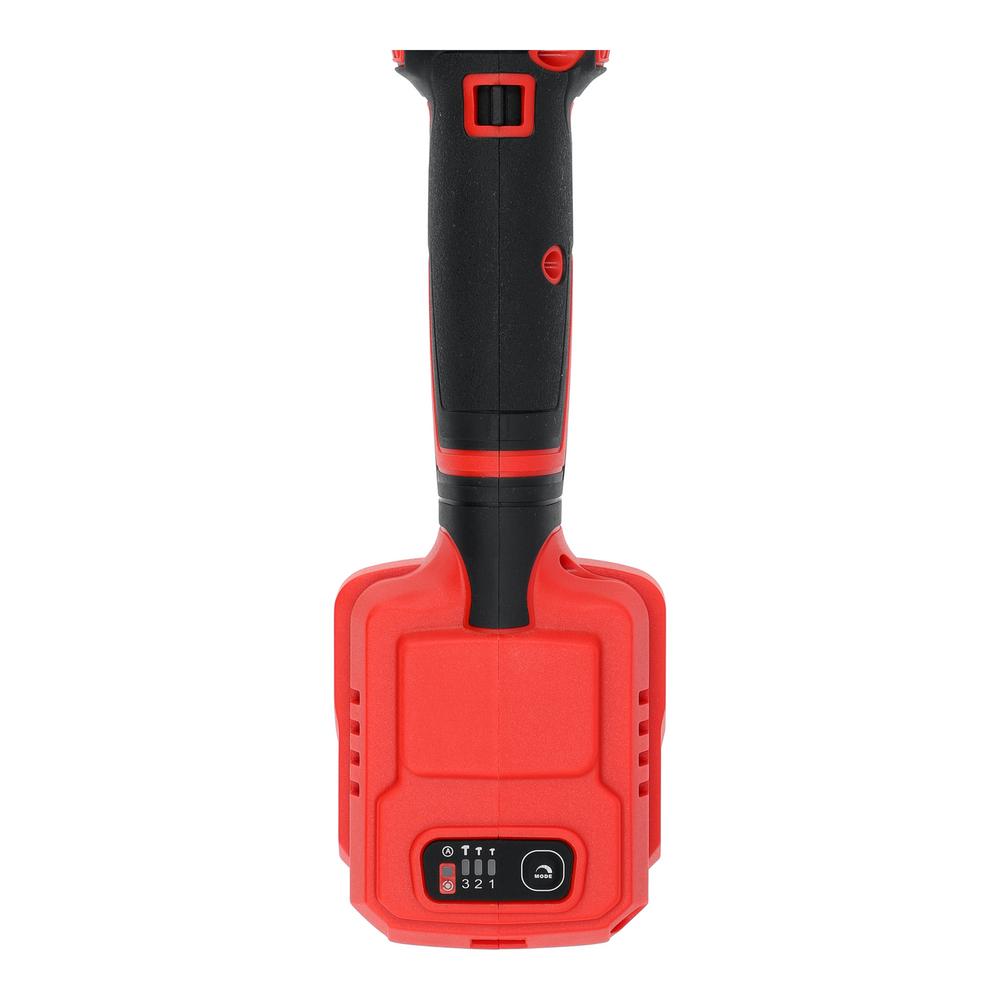

Ohjauspaneelissa on neljä toimintatilaa, joilla vääntömomentti ja iskutaajuus sovitetaan työhön: kolme nopeusaluetta 0–1100 / 0–1450 / 0–1750 min⁻¹ ja vastaavat iskutaajuudet 0–1500 / 0–2100 / 0–2600 min⁻¹ sekä kiristystila. Kiristystilassa myötäpäivään pyöritettäessä automaattinen pysäytys pysäyttää koneen tavoitemomentissa, ja vastapäivään kone avaa täydellä nopeudella ja hidastaa, kun kiinnitin löystyy.

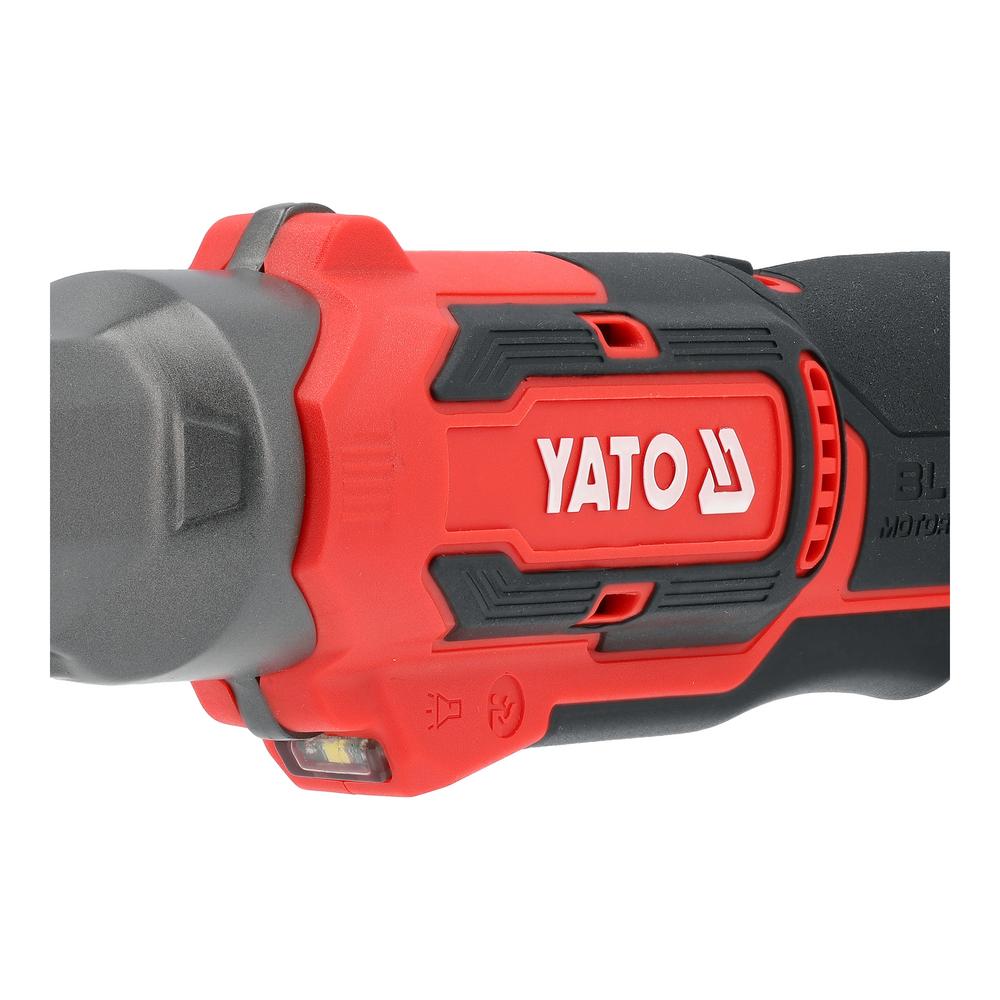

Hiiliharjaton moottori toimii ilman kuluvia hiiliharjoja. Laite painaa 1,25 kg, sen eristysluokka on III ja käyttölämpötila -10…+40 °C. Saman räikän sarjaversio 4 Ah akulla ja laturilla on YT-828030.
Käyttötarkoitus ja soveltuvuus:
Räikkään kiinnitetään iskukäyttöön tarkoitettuja 1/4″ kuusiokantaisia konekärkiä, kuten Yato Konekärkisarja Impact 37-os, tai mukana tulevan adapterin kautta 1/2″ hylsyjä, esimerkiksi Yato Hylsysarja 12-osaa, 1/2″ 10-24 mm. Hylsykokojen vaihtoon sopivat supistimet, kuten Yato Hylsyadapterisarja 3-osaa, 1/4″, 3/8″ ja 1/2″ 75 mm.
- Ajoneuvohuolto: Moottoritilan, alustan ja kiinnikkeiden ruuvien ja muttereiden avaaminen ja kiristäminen ahtaissa paikoissa.
- Jumiutuneet liitokset: Iskumekanismi avaa kiinni ruostuneita ja tiukkoja ruuviliitoksia ilman käsiräikän vääntämistä.
- Konekärkiruuvaus: Ruuvien kiertäminen 1/4″ iskukärjillä kulmapään avulla, esimerkiksi kalusteiden ja laitteiden asennuksessa.
- Toistuvat kiristykset: Kiristystilan automaattinen pysäytys auttaa saman liitoksen toistuvassa kiristämisessä ennen tarkistusta momenttiavaimella.
- Yato 18V -järjestelmä: Räikkä käyttää akkuja YT-828461–YT-828465, jotka ladataan latureilla YT-828498–YT-828502.
Pakkauksen sisältö:
- Iskevä akkuräikkä (runko)

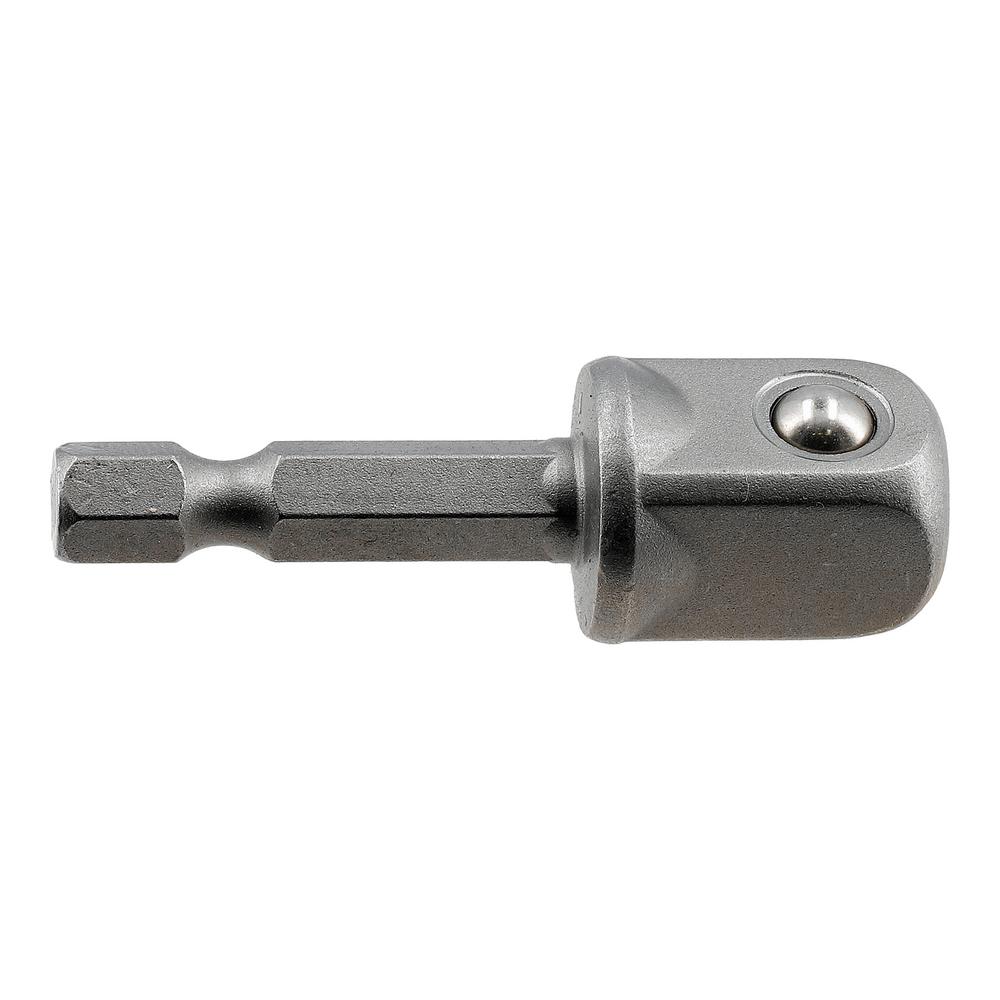

- Adapteri 1/4″ (6,3 mm) kuusiovarsi → 1/2″ (12,7 mm) neliö
Akku, laturi, konekärjet ja hylsyt eivät sisälly toimitukseen.
Ominaisuudet:
- Vääntömomentti 160 Nm: Riittää myös tiukkojen ruuviliitosten avaamiseen.
- Iskumekanismi: 0–1500 / 0–2100 / 0–2600 iskua/min nopeusalueen mukaan.
- Neljä toimintatilaa: Kolme nopeusaluetta ja kiristystila automaattisella pysäytyksellä ja hidastavalla avauksella.

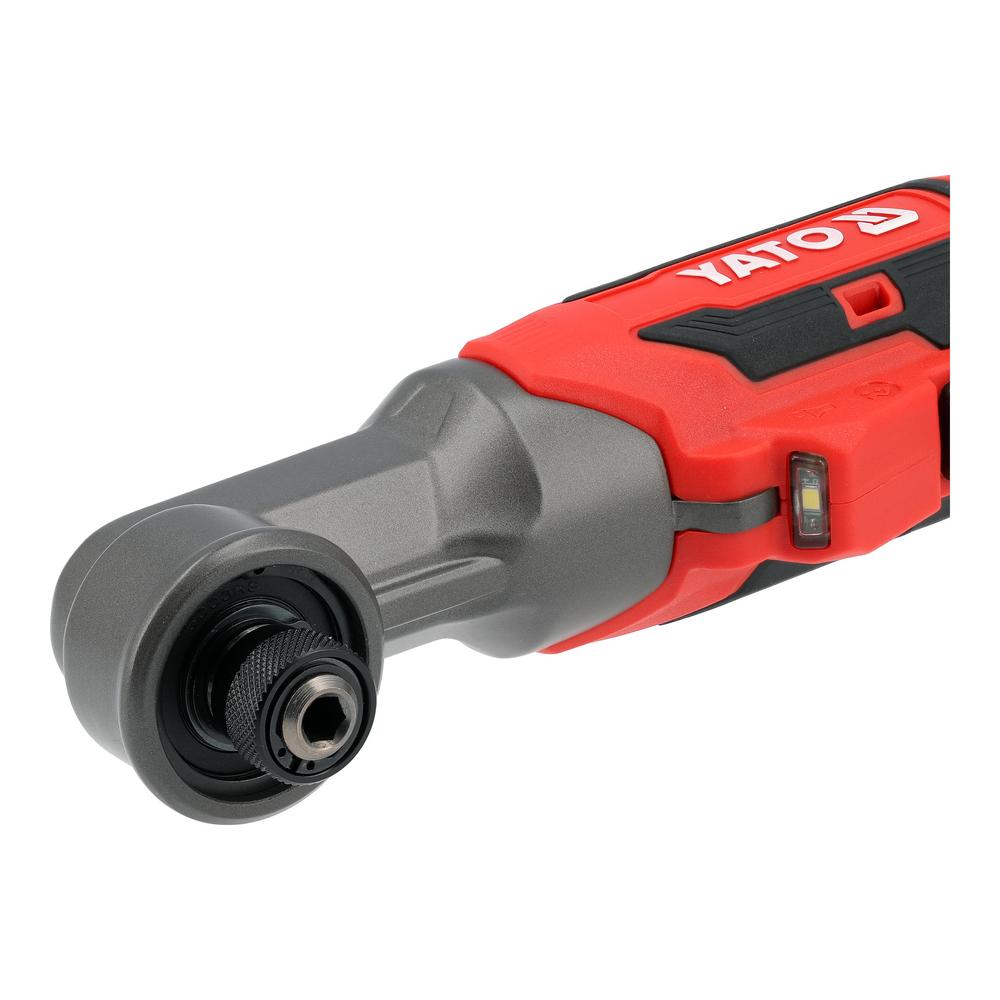

- 1/4″ kuusiokolopikaistukka: Iskukestävät 1/4″ konekärjet ja adapterin kautta 1/2″ hylsyt.
- Hiiliharjaton moottori: Ei vaihdettavia hiiliharjoja, vakaa toiminta kuormituksen alla.

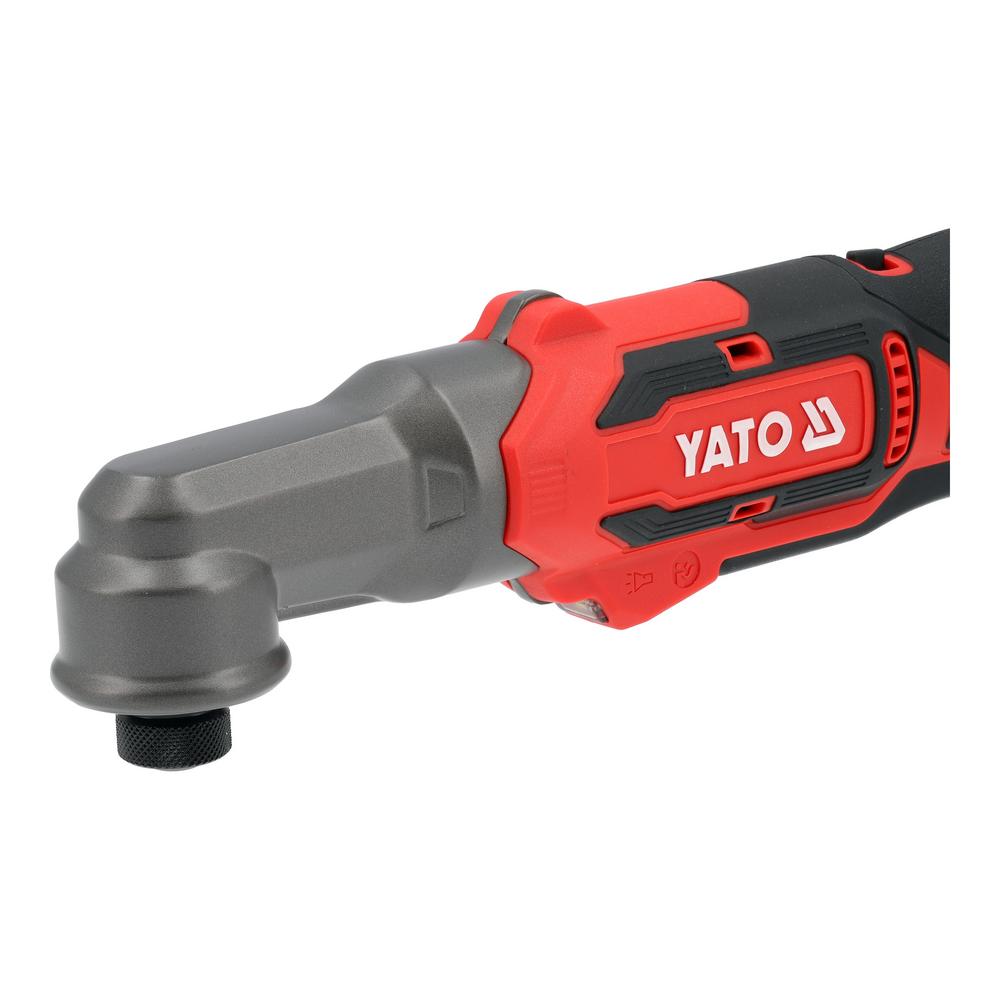

- Kulmapää ja lyhyt runko: Mahtuu ahtaisiin paikkoihin.
- Portaaton nopeudensäätö ja suunnanvaihto: Nopeus kasvaa liipaisimen painamissyvyyden mukaan; suunnanvaihtokytkin vaihtaa kiristyksen ja avauksen välillä.
- Ylikuormituskytkin: Kytkeytyy, kun sallittu vääntömomenttialue ylittyy.
Tekniset Ominaisuudet:
- Jännite: 18 V DC
- Työkalupidin: 1/4″ (6,3 mm) kuusiokolo
- Suurin vääntömomentti: 160 Nm
- Tyhjäkäyntikierrokset: 0–1100 / 0–1450 / 0–1750 min⁻¹
- Iskutaajuus: 0–1500 / 0–2100 / 0–2600 min⁻¹
- Isku: kyllä
- Elektroninen nopeudensäätö: kyllä
- Suunnanvaihtokytkin: kyllä
- Toimintatilat: 4
- Moottori: hiiliharjaton
- Akkutyyppi: Li-Ion
- Akkujen määrä: ei akkua
- Laturi mukana: ei
- Eristysluokka: III
- Käyttölämpötila: -10…+40 °C
- Äänenpainetaso LpA: 98,0 ± 3,0 dB(A)
- Äänitehotaso LwA: 106,0 ± 3,0 dB(A)
- Tärinä: 19,0 ± 1,5 m/s²
- Laitteen paino: 1,25 kg
- Ulkopintojen suurin sallittu lämpötila: 60 °C
Yato akkuräikkä 160 Nm runko käyttöohje:
Kaikki valmistelu- ja asennustoimet tehdään akku irrotettuna. Lue koko käyttöohje ennen ensimmäistä käyttöä.
- Akku: Työnnä ladattu Yato 18V -akku akkupaikkaan, kunnes salvat lukittuvat. Irrota akku painamalla salpaa ja liu’uttamalla akku ulos.

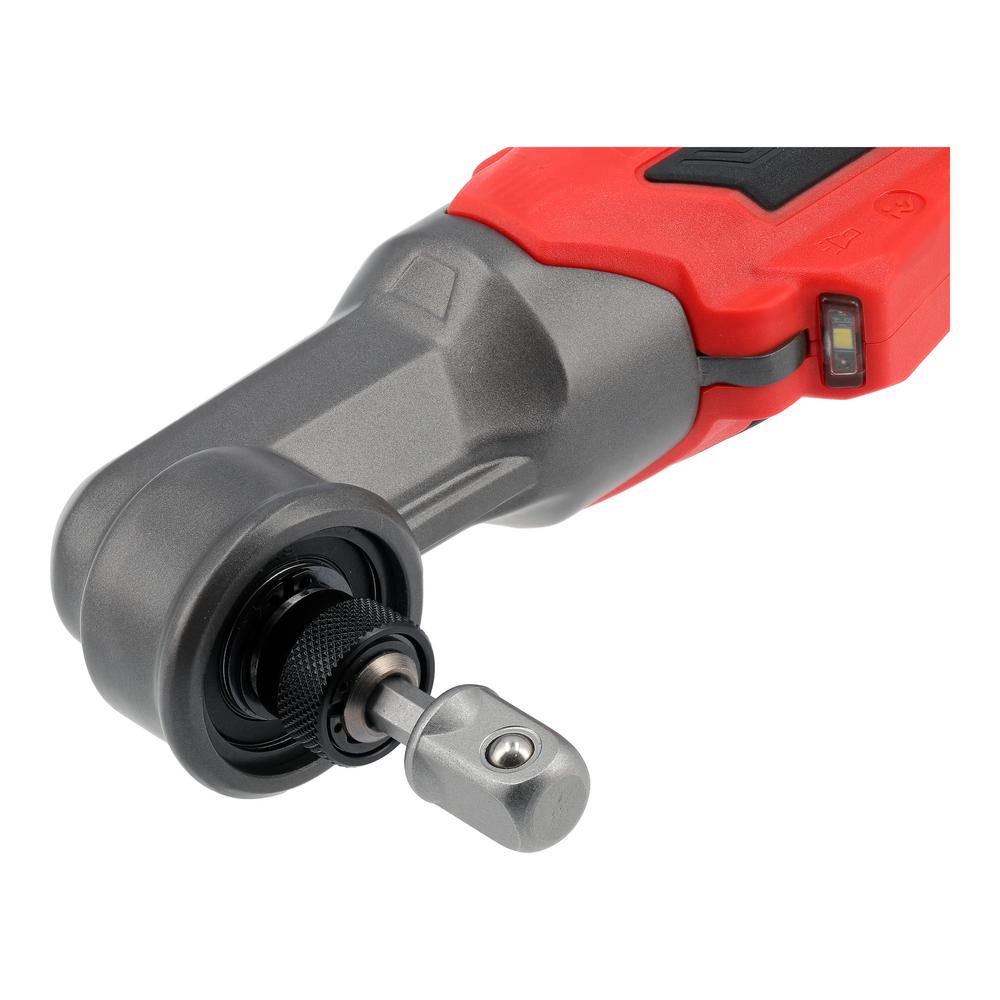

- Kärki tai hylsy: Työnnä 1/4″ iskukärki pikaistukkaan. Hylsyä varten työnnä adapterin 1/4″ varsi istukkaan, kunnes se lukittuu, ja aseta 1/2″ hylsy adapterin neliöön.
- Tila ja suunta: Valitse pyörimissuunta suunnanvaihtokytkimellä. Käynnistä kone, jolloin valitun tilan merkkivalo syttyy, ja vaihda tilaa ohjauspaneelin painikkeella.
- Työskentely: Kierrä kiinnitin ensin käsin vähintään kaksi kierrosta. Pidä konetta molemmin käsin, aseta kärki tai hylsy kiinnittimeen ennen liipaisimen painamista ja aloita pienellä nopeudella.
- Kiristys: Kun iskumekanismi alkaa nakuttaa, liitos on kiristynyt; vapauta liipaisin. Tarkista kiristys momenttiavaimella; avausmomentti on keskimäärin 75–80 % kiristysmomentista.
- Adapterin kanssa: Kokoonpano on pidempi, joten vältä äkillisiä liikkeitä ja liiallista aksiaalista painetta. Adapteria ei saa käyttää käsivipuna.
- Lopetus: Irrota akku, irrota hylsy ja adapteri, tarkista niiden kunto ja puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla.
Varoitukset:
- Suojaimet: Käytä suojalaseja, suojakäsineitä ja kuulonsuojaimia.
- Melu ja tärinä: Äänitehotaso on 106 dB(A) ja tärinä 19,0 m/s²; käytä kuulonsuojaimia ja pidä taukoja.
- Vain iskukärjet: Käytä iskukäyttöön tarkoitettuja ehjiä kärkiä ja hylsyjä; älä käytä haljenneita, vääntyneitä tai kuluneita osia.
- Piilossa olevat johdot: Pidä konetta eristetyistä tartuntapinnoista, jos työväline voi osua jännitteiseen johtoon.
- Ylikiristys: Mitä pidempään liitosta iskee, sitä tiukemmaksi se kiristyy; vältä pienten kiinnittimien ylikiristämistä.
- Akut: Käytä vain Yato 18V -akkuja ja niiden latureita. Älä oikosulje akun napoja, älä käytä vaurioitunutta tai muutettua akkua äläkä altista akkua yli 130 °C:n lämpötilalle.
- Lämpeneminen: Älä ylikuormita konetta; ulkopintojen lämpötila ei saa ylittää 60 °C.
Usein Kysyttyä, UKK:
Sisältyykö Yato akkuräikkä 160 Nm runko -toimitukseen akku ja laturi?
Ei. Mukana ovat räikkä ja 1/4″–1/2″ adapteri. Sarjaversio 4 Ah akulla ja laturilla on YT-828030.
Voiko räikkään kiinnittää 1/2″ hylsyjä?
Kyllä, mukana tulevan adapterin avulla. Adapteri työnnetään 1/4″ pikaistukkaan ja hylsy adapterin 1/2″ neliöön.
Mikä ero on tällä ja Yato 110 Nm akkuräikällä?
Tässä mallissa on iskumekanismi, 1/4″ kuusiokolo ja 160 Nm; Yato YT-828033 / YT-828035 ovat ei-iskeviä 1/2″ räikkiä 110 Nm momentilla.
Mitä kiristystila tekee?
Myötäpäivään pyöritettäessä kone pysähtyy automaattisesti tavoitemomentissa; vastapäivään se avaa täydellä nopeudella ja hidastaa, kun kiinnitin löystyy.
Mitkä akut sopivat?
Yato 18V -järjestelmän Li-Ion-akut YT-828461–YT-828465.
Kierrätysohjeet:
Yato akkuräikkä 160 Nm runko on sähkö- ja elektroniikkalaite (SER), jota ei saa hävittää sekajätteen mukana. Toimita käytöstä poistettu räikkä SER-keräyspisteeseen ja teräksinen adapteri metallinkeräykseen. Li-ion-akut palautetaan erikseen paristojen ja akkujen keräykseen, ja niiden navat suojataan teipillä ennen palautusta. Pahvipakkaus kierrätetään kartonkina.
