Kuvaus

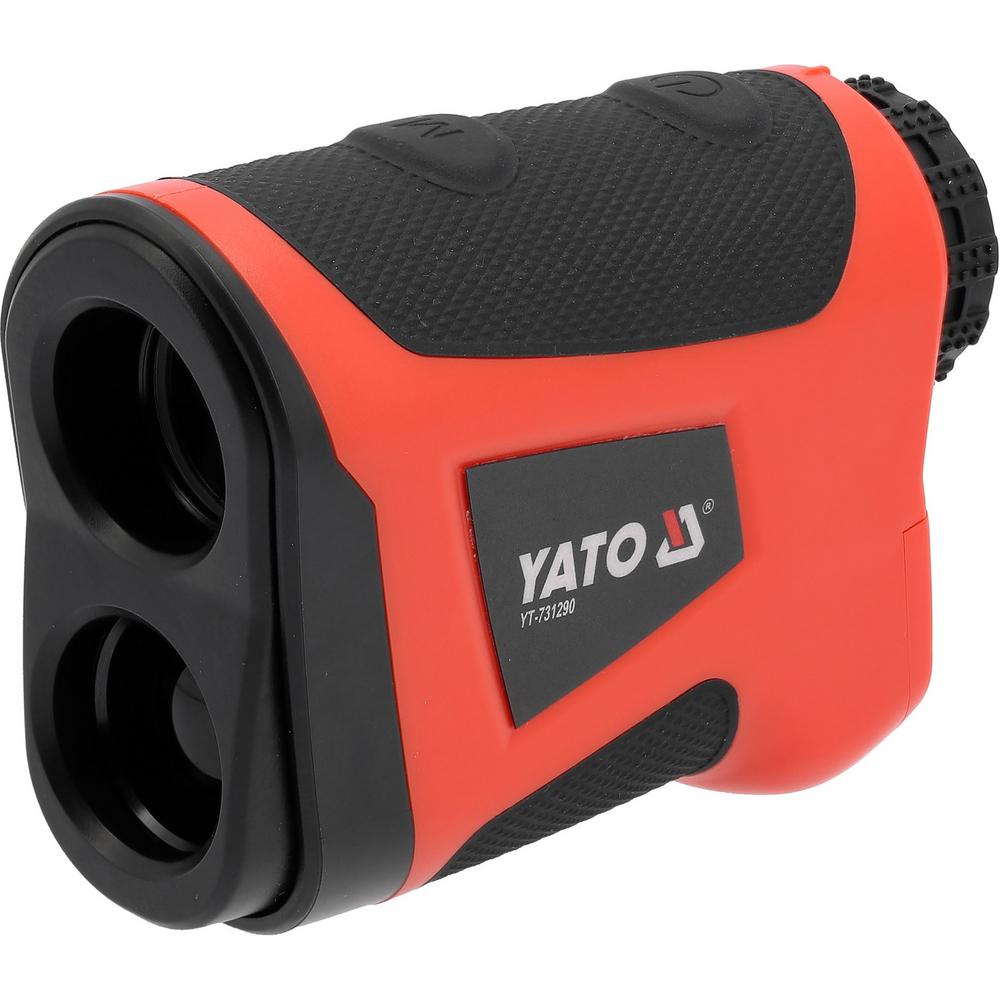

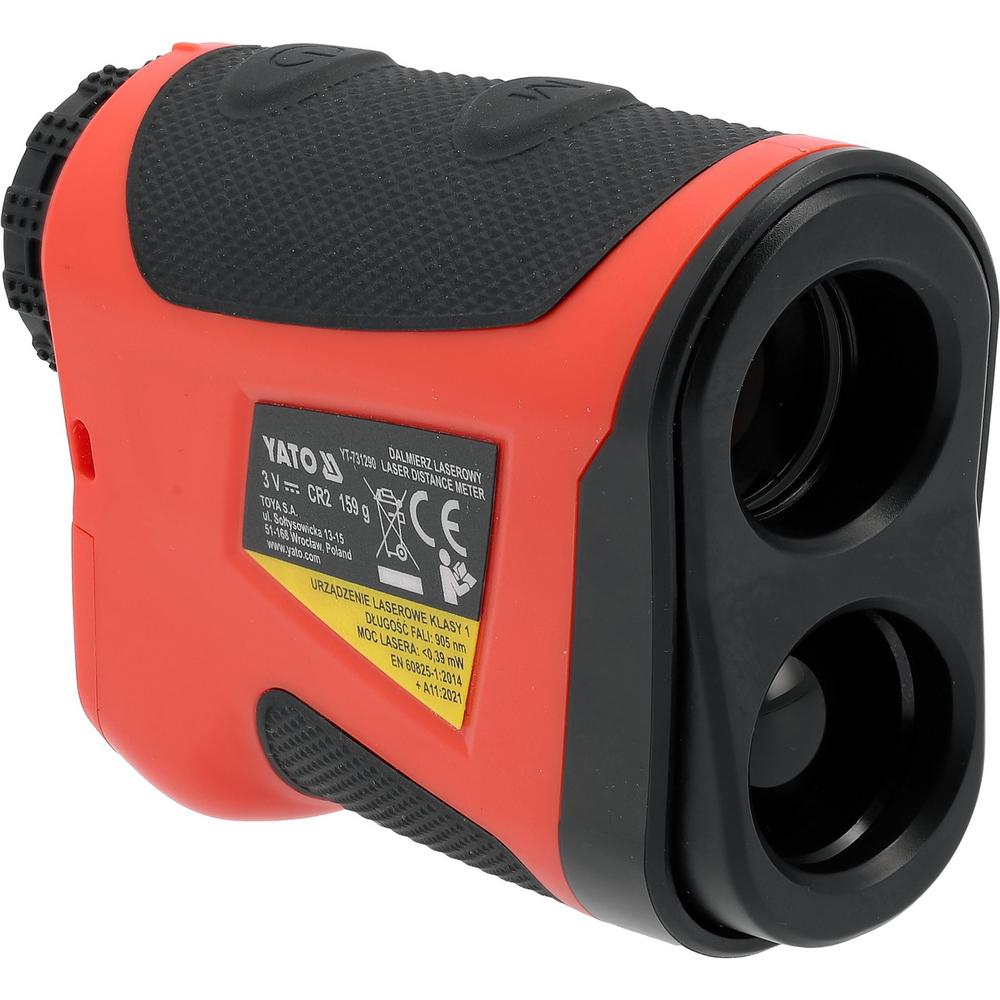

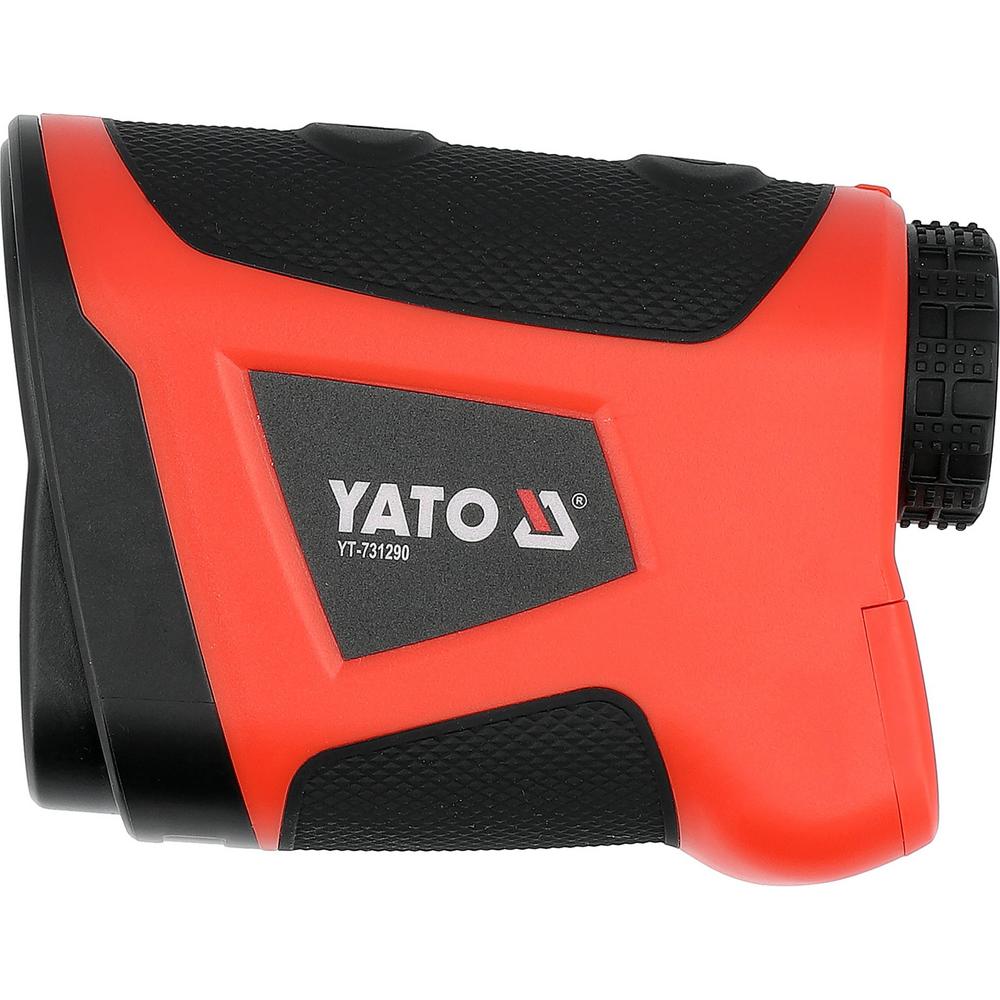

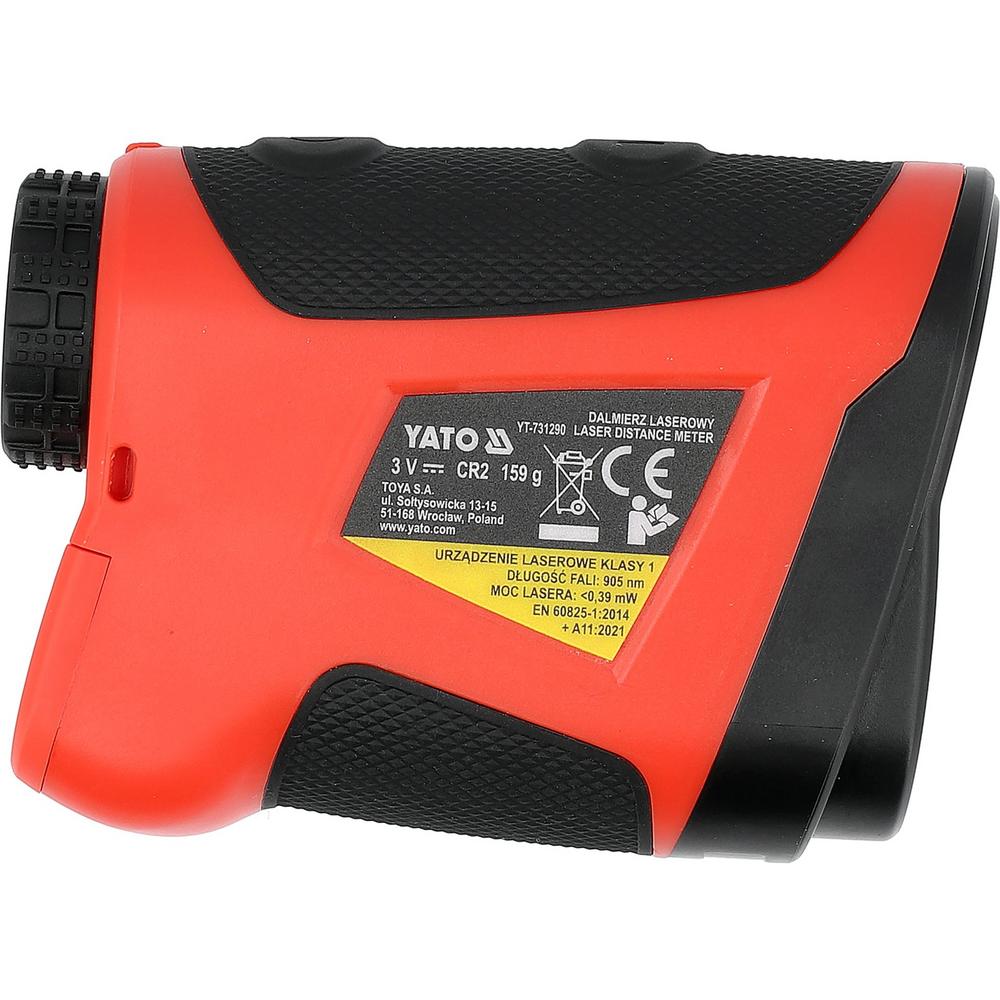

Yato Etäisyysmittari on digitaalinen, optisella teleskoopilla varustettu etäisyys- ja nopeusmittari, joka on suunniteltu pitkien etäisyyksien, lineaaristen kulmien sekä liikkuvien kohteiden nopeuden tarkkaan mittaamiseen. Laite hyödyntää mittausprosessissa silmälle turvallista puoliaallonpituista 905 nm laseria ja kehittynyttä digitaalista signaalinkäsittelyä, mikä mahdollistaa luotettavat mittaustulokset myös vaativissa taustavalaistusolosuhteissa. Järjestelmän lineaarinen mittausalue ulottuu aina 1000 metriin asti, tarjoten korkean erottelutarkkuuden laajalla toiminta-alueella.
Laitteessa on integroitu optinen monokulaari 6x suurennuksella ja 24 mm objektiivilinssillä, mikä mahdollistaa kaukana sijaitsevien kohteiden tarkan kohdistamisen. Optinen järjestelmä on varustettu monikerrospinnoitetuilla linsseillä kuvanvääristymien minimoimiseksi ja valonläpäisyn maksimoimiseksi. Mittaustiedot, kuten valittu tila, etäisyys metreinä tai jaardeina, kulma-asteet ja nopeusyksiköt, heijastetaan suoraan etsimen sisäiselle LCD-näytölle, jolloin käyttäjä voi seurata kohdetta ja mittaustuloksia samanaikaisesti.
Nopeudenmittaustoiminto kykenee määrittämään lähestyvän tai loitontuvan kohteen nopeuden välillä 0–300 km/h, mikä laajentaa laitteen käyttömahdollisuuksia perinteisen etäisyysmittauksen ulkopuolelle. Monitoiminen ohjelmisto sisältää suoran etäisyysmittauksen lisäksi lipputangon lukitustilan (pinseeker), trajektorikorjaustoiminnon sekä korkeus- ja kulmamittaukset sisäänrakennetun kallistusanturin avulla. Laite saa käyttövirtansa yhdestä 3 V (CR2) litiumparistosta (ostettava erikseen), ja sen runko on suojattu pölyä ja roiskevettä vastaan varmistaen toimintavarmuuden ulkoilmassa.
Yato YT-73142 tarjoaa korkeaa teollista ja operatiivista arvoa korvaamalla useita erillisiä mittalaitteita yhdellä integroidulla optoelektronisella järjestelmällä. Mittaustarkkuus etäisyydelle on ±1 metriä ja nopeudelle ±5 km/h, mikä täyttää tekniset vaatimukset infrastruktuurin suunnittelussa, linjarakennuksessa, metsätalouden kartoituksessa ja maastonmittauksessa. Laitteen mukana toimitettava karabiinihaka ja käsiremmi varmistavat turvallisen mekaanisen kiinnityksen valjaisiin tai vyölenkkeihin korkealla tai vaativassa maastossa työskenneltäessä.
Käyttötarkoitus ja soveltuvuus:
Tuote on kehitetty laajamittaiseen etäisyyden-, kulman- ja nopeudenmääritykseen ulkoilma-asennuksissa, rakennustyömailla sekä kartoitusprojekteissa.
- Linjarakennus ja kaapelointi: Laitetta käytetään sähkölinjojen, mastorakenteiden ja tietoliikennekaapeleiden jännevälisyyden sekä maastomuotojen etäisyyksien arviointiin. Kulmamittaustoiminto mahdollistaa korkeussuuntaisten etäisyyksien laskemisen ilman fyysistä pääsyä mitattavaan pisteeseen.
- Metsätalous ja tonttien kartoitus: Soveltuu puiden korkeuden arviointiin, rajapintojen etäisyyksien nopeaan tarkistamiseen ja maaston topografisten pisteiden väliseen koordinointiin silloin, kun perinteiset mittanauhat ovat epäkäytännöllisiä maaston esteiden vuoksi.
- Liikenteen seuranta ja logistiikka: Nopeusmittaustoimintoa hyödynnetään ajoneuvojen ja työkoneiden nopeuden valvontaan tehdasalueilla, satamaterminaaleissa sekä suljetuilla työmailla työturvallisuuden ja logististen prosessien optimoimiseksi.
Pakkauksen sisältö:
- 1 kpl Yato YT-73142 etäisyys- ja nopeusmittari

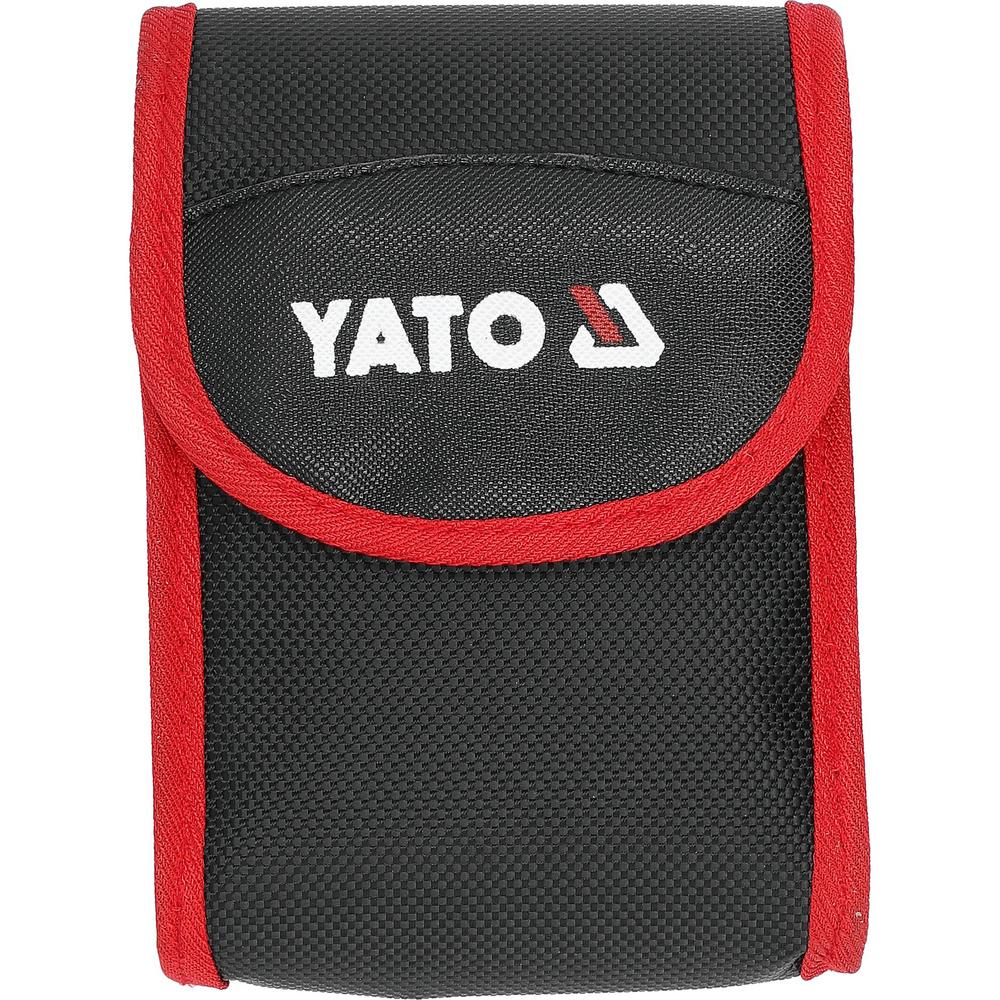

- 1 kpl suojaava kantolaukku vyölenkillä
- 1 kpl metallinen karabiinihaka
- 1 kpl tekstiilinen käsiremmi
- 1 kpl mikrokuituinen puhdistusliina
- 1 kpl käyttöohje
Ominaisuudet:
- Monipuoliset mittaustilat: Laite mittaa suoran etäisyyden lisäksi nopeuden 300 km/h asti, pystykorkeuden sekä kallistuskulman yhdellä painalluksella.
- Korkealaatuinen optiikka: 6x suurennus ja säädettävä diopteritarkennus takaavat tarkan kohdistamisen pitkillä etäisyyksillä ja epäsuotuisissa sääolosuhteissa.
- Etsinnäyttö (In-view LCD): Kaikki mittaustiedot ja tilavalinnat näytetään suoraan optisen etsimen läpi, mikä pitää näkökentän esteettömänä.
- Kattava varustelu: Mukana toimitettavat käsiremmi ja karabiinihaka estävät laitteen putoamisen, ja puhdistusliina pitää linssipinnat kirkkaina.
Tekniset Ominaisuudet:
- Mittausalue (etäisyys): 5–1000 m
- Mittausalue (nopeus): 0–300 km/h
- Suurennuskerroin: 6x
- Objektiivin halkaisija: 24 mm
- Mittaustarkkuus (etäisyys): ±1 m
- Mittaustarkkuus (nopeus): ±5 km/h
- Laserin aallonpituus: 905 nm (Luokka 1)
- Virtalähde: 1 x 3 V CR2 -litiumparisto
- Yksiköt: Metri (m) / Jaardi (yd), Kilometriä tunnissa (km/h)
Yato YT-73142 käyttöohje:

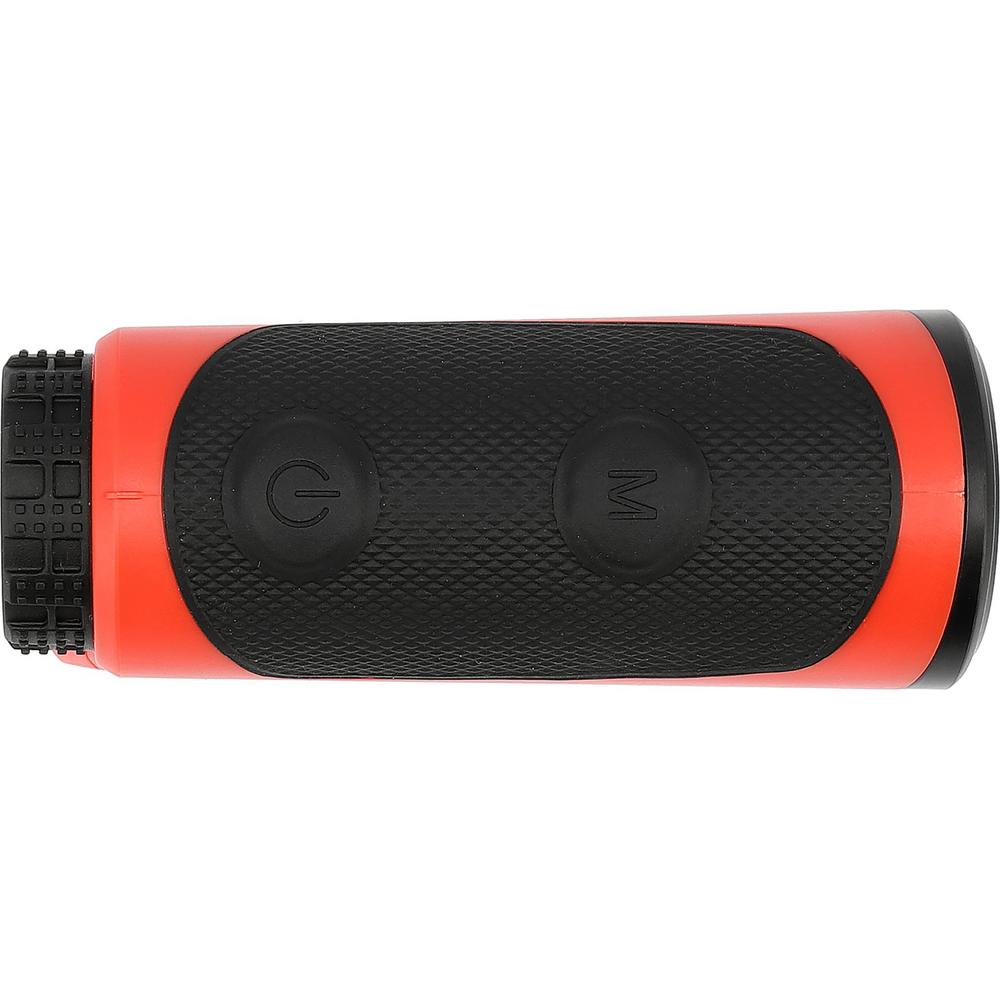

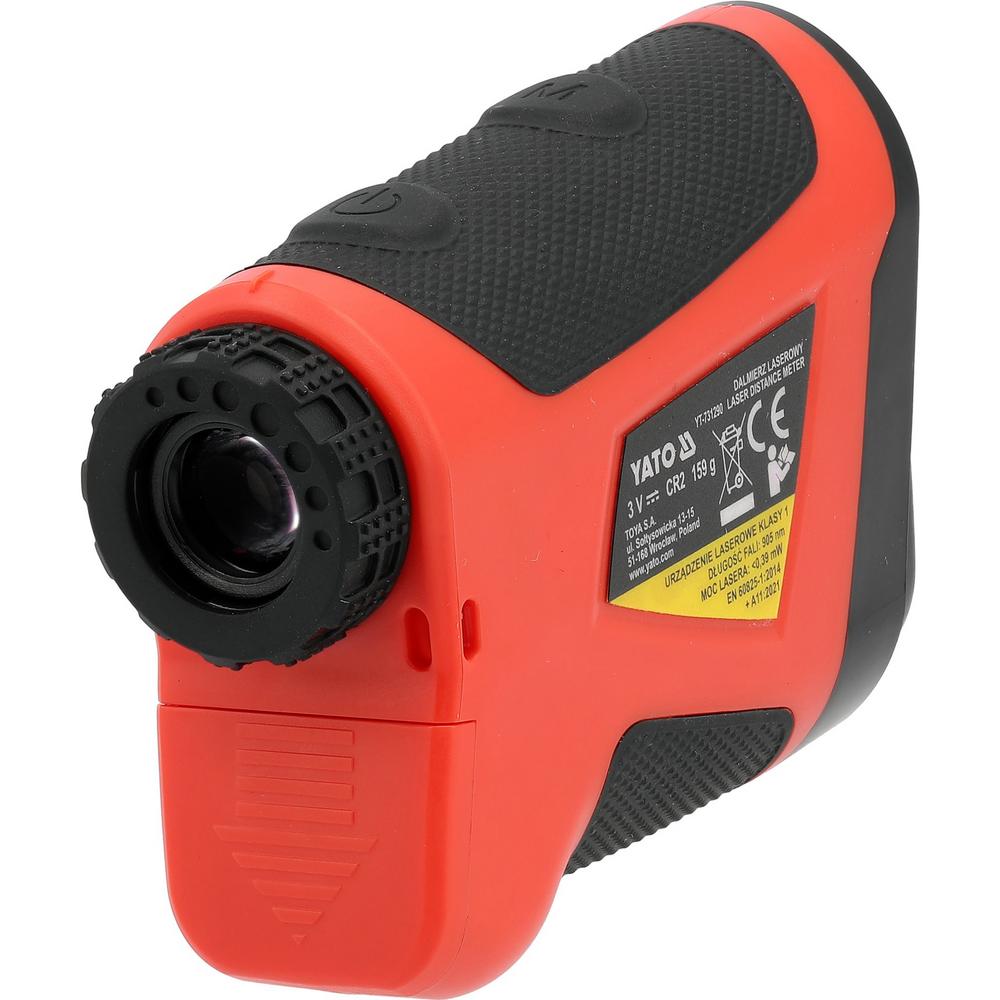

Avaa akkulokeron kansi ja asenna 3 V CR2 -litiumparisto paikalleen napaisuusmerkintöjen mukaisesti. Kiinnitä käsiremmi ja karabiinihaka rungon kiinnityspisteeseen varmistaaksesi laitteen pysymisen mukana haastavissa kenttäolosuhteissa. Käynnistä laite painamalla lyhyesti virtapainiketta (Power/Start), jolloin LCD-näyttö kytkeytyy päälle etsimen sisällä. Katso etsimen läpi ja säädä okulaarin diopterirengasta kiertämällä kuva ja tähtäinristikko täysin teräväksi omaa silmääsi varten.
Valitse haluamasi mittaustila (esim. etäisyys, nopeus tai kulma) painamalla tilapainiketta (Mode). Kohdista etsimen keskellä oleva tähtäinristikko kohteeseen ja paina virtapainiketta kerran. Laite suorittaa laserpulssimittauksen välittömästi ja näyttää tuloksen näytöllä. Nopeusmittausta käytettäessä pidä painiketta pohjassa ja seuraa liikkuvaa kohdetta ristikolla, kunnes laite lukitsee nopeusarvon. Puhdista optiset pinnat säännöllisesti mukana tulevalla mikrokuituliinalla.
Varoitukset:
- Älä koskaan katso laitteella tai etsimen läpi suoraan aurinkoon tai voimakkaisiin keinotekoisiin valonlähteisiin, sillä se voi aiheuttaa pysyviä silmävammoja.
- Vaikka laitteen mittauslaser on näkymätön ja luokiteltu silmälle turvalliseksi (Luokka 1), vältä suuntaamasta laitetta suoraan muiden henkilöiden tai eläinten silmiin lähietäisyydeltä.
- Älä pura laitteen optista tai elektronista runkoa itse; vääränlainen käsittely voi vaurioittaa laserkomponentteja tai johtaa takuun raukeamiseen.
Usein Kysyttyä, UKK:
Miksi etäisyysmittari ei anna tulosta sumuisella säällä tai rankkasateessa?
Laseretäisyysmittaus perustuu valopulssin heijastumiseen kohteesta takaisin laitteen vastaanottimeen. Ilmassa oleva tiheä sumu, vesisade tai lumipyry sirottelee ja vaimentaa lasersäteilyä, mikä lyhentää maksimimittausta tai estää signaalin rekisteröinnin.
Voiko laitteella mitata etäisyyttä tavallisen ikkunalasin läpi?
Mittaus lasin läpi voi epäonnistua tai antaa virheellisen tuloksen, koska osa lasersäteestä heijastuu takaisin jo ikkunan pinnasta. Parhaat tulokset saavutetaan mittaamalla esteettömässä linjassa suoraan kohteeseen.
Kierrätysohjeet:
Laite sisältää elektroniikkakomponentteja ja optisia osia, minkä vuoksi sitä ei saa hävittää talousjätteen mukana. Elinkaarensa lopussa tuote on toimitettava sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen. Poista CR2-litiumparisto laitteesta ennen kierrätystä ja toimita se erilliseen paristonkierrätykseen. Tuotteen kantolaukku lajitellaan tekstiili- tai sekajätteeseen ja pakkauspahvi kartonkikeräykseen.
