Kuvaus

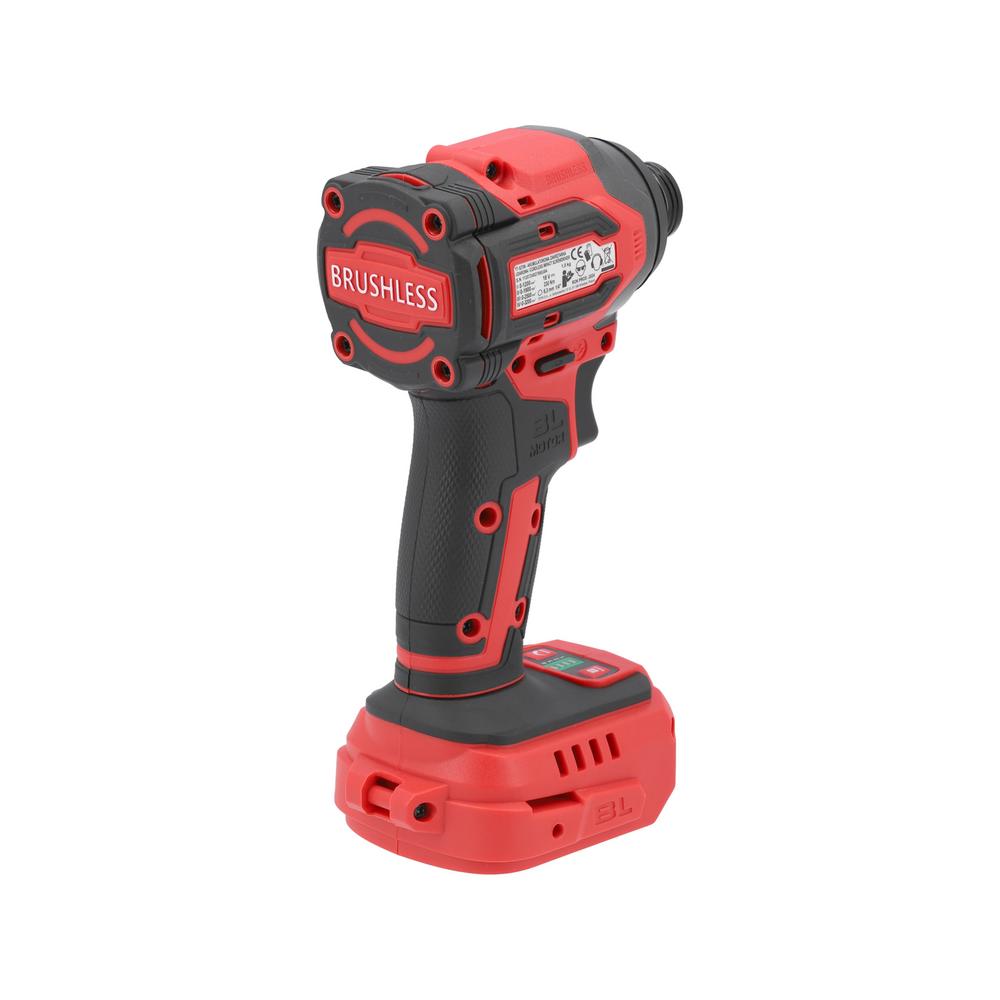

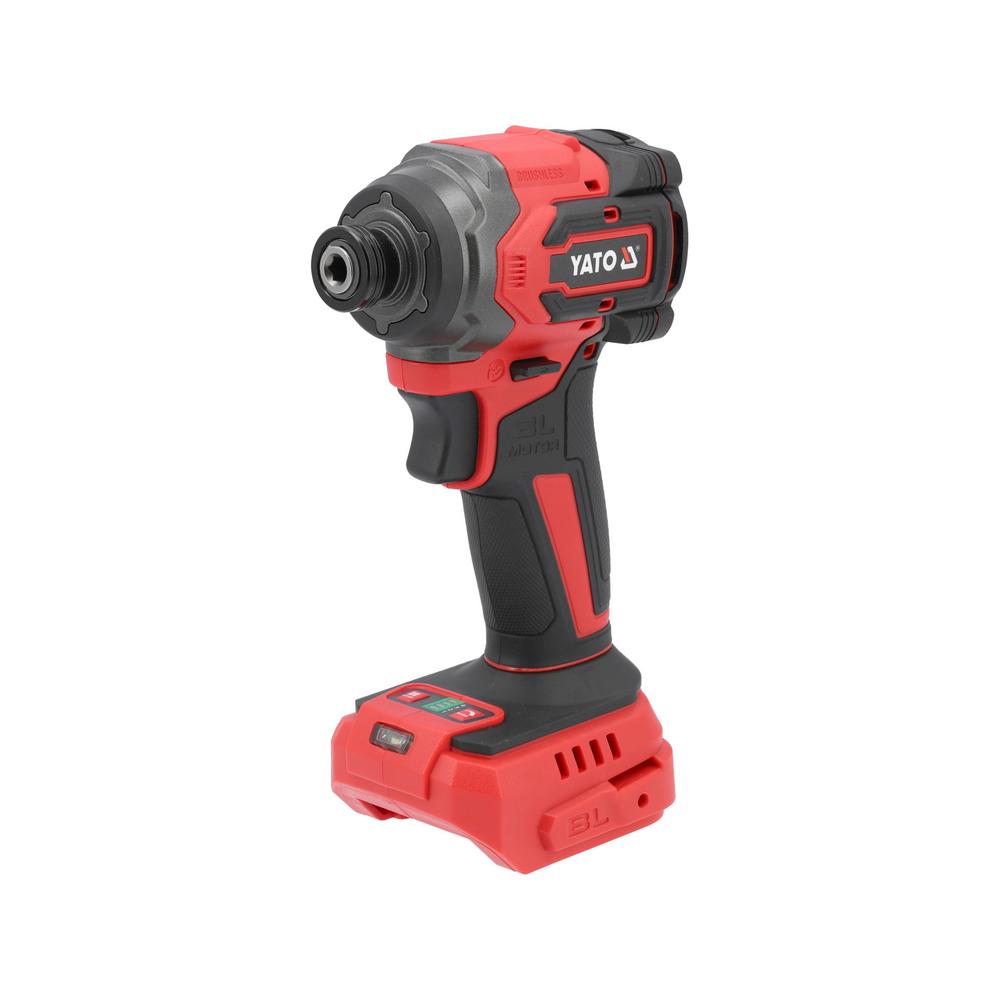

Yato iskevä akkuruuvinväännin 18V runko (YT-82799) on hiiliharjattomalla moottorilla varustettu iskevä ruuvinväännin ilman akkua ja laturia. Suurin vääntömomentti on 230 Nm ja iskutaajuus 3000 min⁻¹. Väännin toimii Yato 18 V -järjestelmän Li-Ion-akuilla, joten se on tarkoitettu käyttäjälle, jolla järjestelmän akku ja laturi ovat jo käytössä.
Rungon pituus on vain 90 mm, joten väännin mahtuu ahtaisiin paikkoihin ja ruuvin voi painaa kohtisuoraan materiaaliin. Teränpidin on 1/4″ (6,3 mm) kuusiokiinnitys, johon käyvät uralliset iskukärjet ja hylsysovittimet. Tangentiaalinen iskumekanismi estää kärjen luistamisen ruuvin kannasta.
Ohjauspaneelista valitaan neljä nopeustasoa (0–1200 / 0–1900 / 0–2500 / 0–3200 min⁻¹) sekä ruuvaustilat puulle, ohuelle pellille ja paksulle pellille. Vastapäivään pyöritettäessä käytettävissä on jaksottainen irrotustila, joka avaa kireän ruuvin tai mutterin lyhyin pyörähdyksin ja suojaa pulttia katkeamiselta.
Vääntimessä on karajarru, pyörimissuunnan vaihtokytkin, LED-työvalo, akun varaustilan ilmaisin ja lämpösuoja. Työkalun paino on 1,0 kg, eristysluokka III ja kotelointiluokka IPX0. Äänenpainetaso on 99 dB(A) ja tärinä 12,9 m/s², joten kuulonsuojaimet ja tauot ovat tarpeen.
Käyttötarkoitus ja soveltuvuus:
Iskevä ruuvinväännin on tarkoitettu ruuvien, pulttien ja muttereiden kiinnittämiseen ja irrottamiseen 1/4″ kuusiokantaisilla iskukärjillä ja hylsysovittimilla. Iskumekanismi tuottaa moninkertaisen momentin tavalliseen akkuporakoneeseen verrattuna ilman, että väännin kiertää rannetta.
- Puurakentaminen: Pitkien puuruuvien, terassiruuvien ja rakenneruuvien kiinnitys puuruuvaustilassa; 230 Nm riittää suurikokoisiin rakenneruuveihin.
- Pelti- ja metallityöt: Itseporautuvien peltiruuvien kiinnitys ohuen ja paksun pellin tiloissa, jotka rajoittavat nopeutta ja estävät kierteen rikkoutumisen.
- Kaluste- ja kipsilevyasennus: Lyhyt 90 mm runko mahtuu kaapistojen ja runkotolppien väliin; alin nopeustaso soveltuu pienille ruuveille.
- Pulttiliitokset: Hylsysovittimella muttereiden ja pulttien kiristys ja irrotus; jaksottainen irrotustila avaa juuttuneet liitokset hallitusti.
Väännin tarvitsee Yato 18 V -akun ja laturin, esimerkiksi Yato 18V Li-Ion akku ja Yato Akkulaturi 18V 2.4-4.5A älykäs pikalaturi. Samaan järjestelmään kuuluvat myös Yato Akkumutteriväännin 18V 850Nm runko ja iskukärjet, kuten Yato Konekärkisarja Impact 37-os. Yato iskevä akkuruuvinväännin 18V runko on sama väännin kuin akulla, laturilla ja kotelolla varustettu sarja YT-82798.
Pakkauksen sisältö:
- Yato iskevä akkuruuvinväännin 18 V, hiiliharjaton (runko, ei akkua eikä laturia)
- Käyttöohje
Ominaisuudet:
- Hiiliharjaton moottori: Parempi hyötysuhde ja pidempi käyttöikä kuin hiiliharjamoottorissa; ei vaihdettavia hiiliä.
- 230 Nm vääntömomentti: Suurin kiristysmomentti 230 Nm, iskutaajuus 3000 min⁻¹.
- Lyhyt runko 90 mm: Mahtuu ahtaisiin väleihin; ruuvi painetaan kohtisuoraan materiaaliin.
- 4 nopeustasoa: 0–1200 / 0–1900 / 0–2500 / 0–3200 min⁻¹, valinta ohjauspaneelista.
- Ruuvaustilat: Puu, ohut pelti ja paksu pelti; rajoittavat nopeutta ja suojaavat ruuvia ylikiristykseltä.
- Jaksottainen irrotustila: Lyhyet pyörähdykset vastapäivään kireiden ruuvien ja muttereiden avaamiseen.

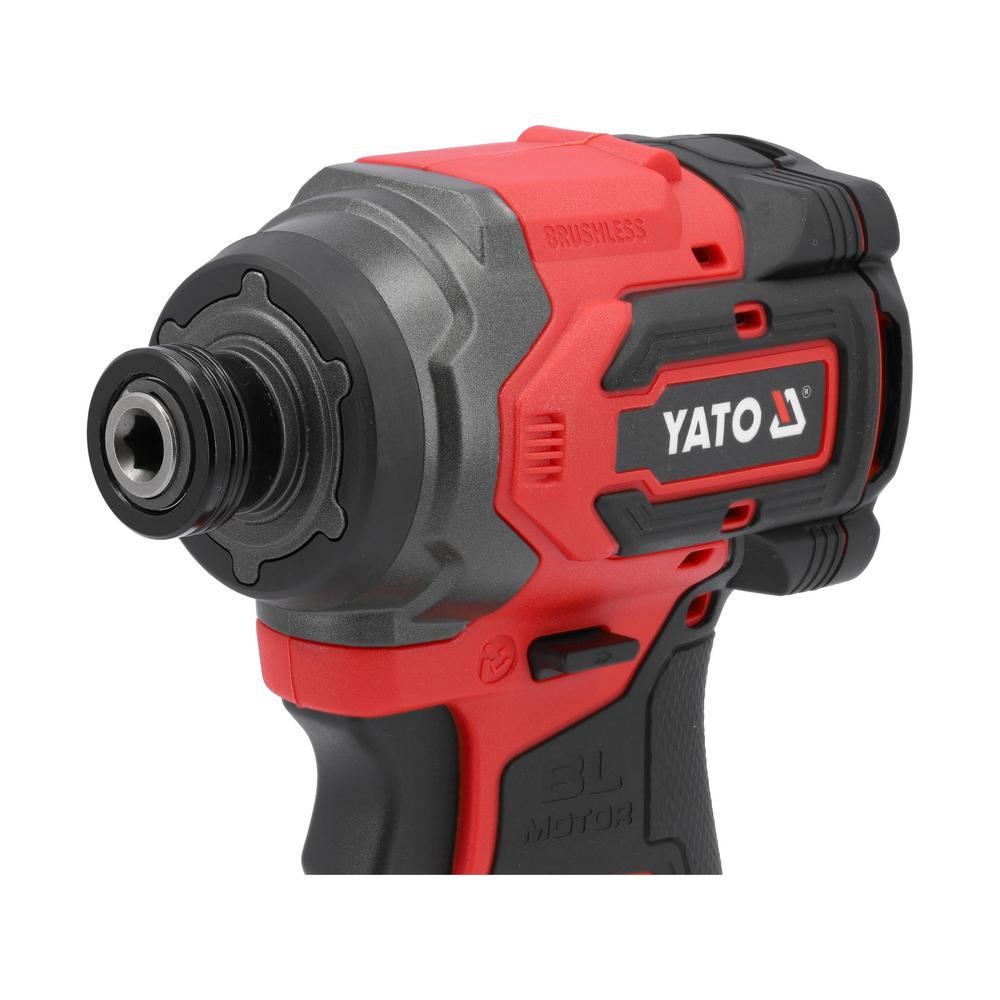

- 1/4″ kuusioteränpidin: 6,3 mm kuusiokiinnitys iskukärjille ja sovittimille.
- Karajarru ja tangentiaalinen isku: Kara pysähtyy liipaisimen vapautuksesta; isku estää kärjen luistamisen.
- Elektroninen nopeudensäätö: Liipaisimen painamissyvyys säätää nopeutta valitun tason sisällä.

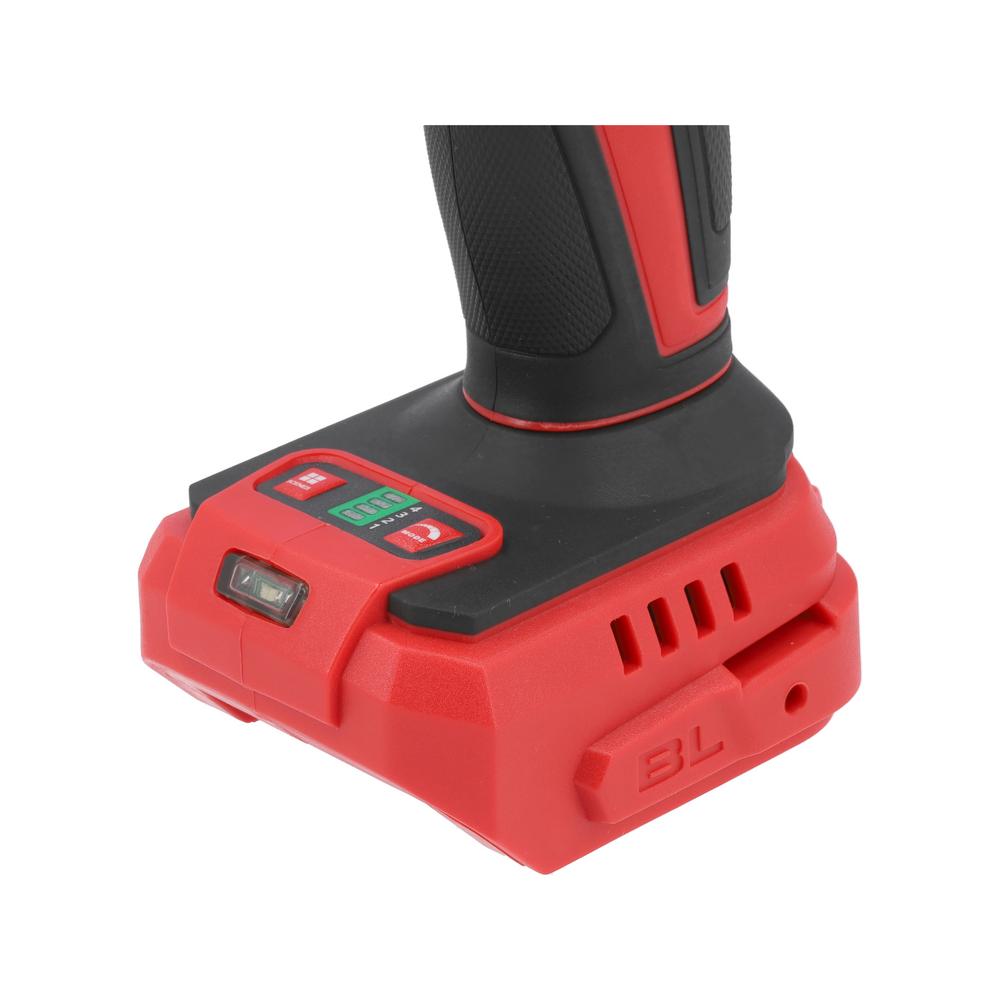

- LED-työvalo ja varaustilan ilmaisin: Valaisee ruuvauskohdan; ilmaisin näyttää akun varauksen.
- Lämpösuoja: Suojaa moottoria ylikuormitukselta.
- Yato 18 V -järjestelmä: Yhteensopiva akkujen YT-828461…YT-828465 ja laturien YT-828498…YT-828504 kanssa.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Suurin vääntömomentti: 230 Nm.
- Kierrosluku (tyhjäkäynti): 0–1200 / 0–1900 / 0–2500 / 0–3200 min⁻¹.
- Iskutaajuus: 3000 min⁻¹.
- Teränpitimen koko: 1/4″ (6,3 mm).
- Teränpitimen tyyppi: kuusio.
- Isku: kyllä.
- Moottori: hiiliharjaton.
- Elektroninen nopeudensäätö: kyllä.
- Karajarru: kyllä.
- Pyörimissuunnan vaihtokytkin: kyllä.
- Toimintatilan valitsin (poraus/isku): ei.
- Työvalo: LED.
- Rungon pituus: 90 mm.
- Akun tyyppi: Li-Ion 18 V (Yato 18 V -järjestelmä).
- Akku sarjassa: ei.
- Laturi sarjassa: ei.
- Sähköinen eristysluokka: III.
- Kotelointiluokka: IPX0.
- Äänenpainetaso LpA: 99,0 ± 3,0 dB(A).
- Äänitehotaso LwA: 107,0 ± 3,0 dB(A).
- Tärinä: 12,9 ± 1,5 m/s².
- Työkalun paino: 1,0 kg.
Yato iskevä akkuruuvinväännin 18V runko käyttöohje:
Akun kiinnitys: Työnnä ladattu Yato 18 V -akku akkupaikkaan, kunnes salpa lukittuu. Irrota akku painamalla salpaa ja vetämällä akku ulos. Akku ladataan vain Yato 18 V -laturilla.
Kärjen asennus: Irrota akku. Vedä istukan rengasta eteenpäin, työnnä urallinen 1/4″ iskukärki istukkaan ja vapauta rengas. Vedä kärjestä varmistaaksesi lukituksen. Poranteriä ei käytetä iskumekanismin vuoksi.
Ruuvaus: Valitse pyörimissuunta vaihtokytkimestä ja nopeustaso tai ruuvaustila ohjauspaneelista. Aseta kärki ruuvin kantaan ennen käynnistystä ja pidä vääntimestä tukevasti kiinni. Aloita pienellä nopeudella ja lisää nopeutta painamalla liipaisinta syvemmälle. Kun iskumekanismi alkaa nakuttaa, liitos on kireä – vapauta liipaisin.
Irrotus: Käännä pyörimissuunta vastapäivään ja valitse tarvittaessa jaksottainen tila, jolloin kukin liipaisimen painallus pyöräyttää karaa lyhyesti. Kierreliitoksissa tee ensimmäiset kierrokset käsin.
Huolto: Irrota akku ja puhdista kotelo, tuuletusaukot ja kytkimet paineilmalla (enintään 0,3 MPa), siveltimellä tai kuivalla liinalla.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä.
- Irrota akku ennen kärjen vaihtoa, säätöjä ja huoltoa.
- Pidä vääntimestä kiinni eristetyistä tartuntapinnoista: kärki voi osua piilossa oleviin sähköjohtoihin.
- Käytä vain iskukäyttöön tarkoitettuja kärkiä; tavalliset kärjet ja poranterät voivat katketa.
- Älä jatka kiristämistä iskujen alettua – kiinnittimet ja kierteet voivat rikkoutua.
- Rungon pinta ei saa ylittää 60 °C. Pidä taukoja tärinäaltistuksen vuoksi.
- Käytä vain Yato 18 V -järjestelmän akkuja; älä muokkaa akkupaikkaa tai akkua.
- Ei lasten käyttöön. Ei vesisuojattu (IPX0) – ei sateeseen.
Usein Kysyttyä, UKK:
Sisältyykö Yato iskevä akkuruuvinväännin 18V runko -tuotteeseen akku? Ei. Runkomalliin tarvitaan erikseen Yato 18 V Li-Ion -akku ja laturi; akulla, laturilla ja kotelolla varustettu sarja on malli YT-82798.
Mitkä akut sopivat vääntimeen? Yato 18 V -järjestelmän Li-Ion-akut YT-828461…YT-828465, jotka ladataan latureilla YT-828498…YT-828504.
Mitä kärkiä väännin käyttää? 1/4″ (6,3 mm) kuusiokantaisia urallisia iskukärkiä ja hylsysovittimia.
Voiko vääntimellä porata? Ei. Iskumekanismi voi katkaista poranterän; poraamiseen käytetään akkuporakonetta.
Mitä ruuvaustilat tarkoittavat? Tilat puulle, ohuelle pellille ja paksulle pellille rajoittavat nopeutta ruuvityypin mukaan; jaksottainen tila on tarkoitettu irrotukseen vastapäivään.
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen. Yato iskevä akkuruuvinväännin 18V runko on sähkölaite: käytöstä poistettu väännin toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen, ei sekajätteeseen. Vääntimen kanssa käytetty Li-Ion-akku palautetaan akkukeräykseen tai myyjälle; teippaa koskettimet ennen kuljetusta.
