Kuvaus

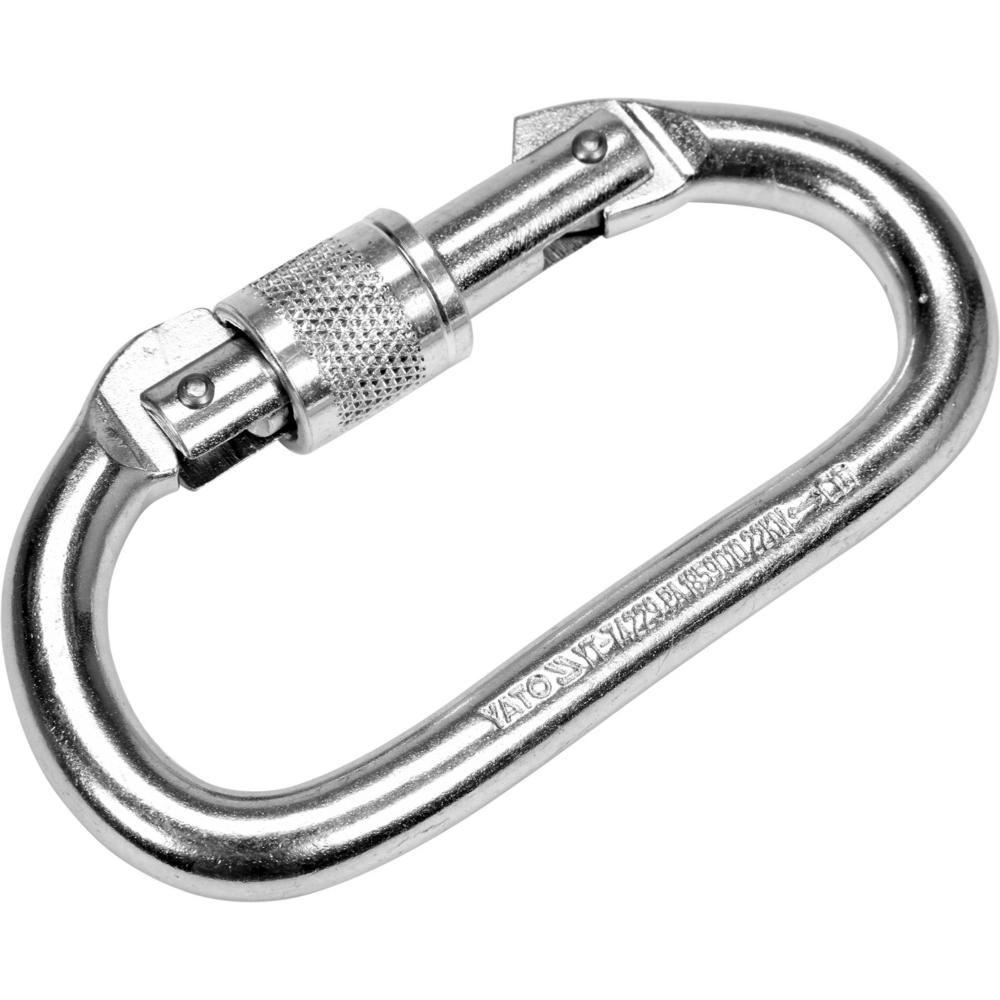

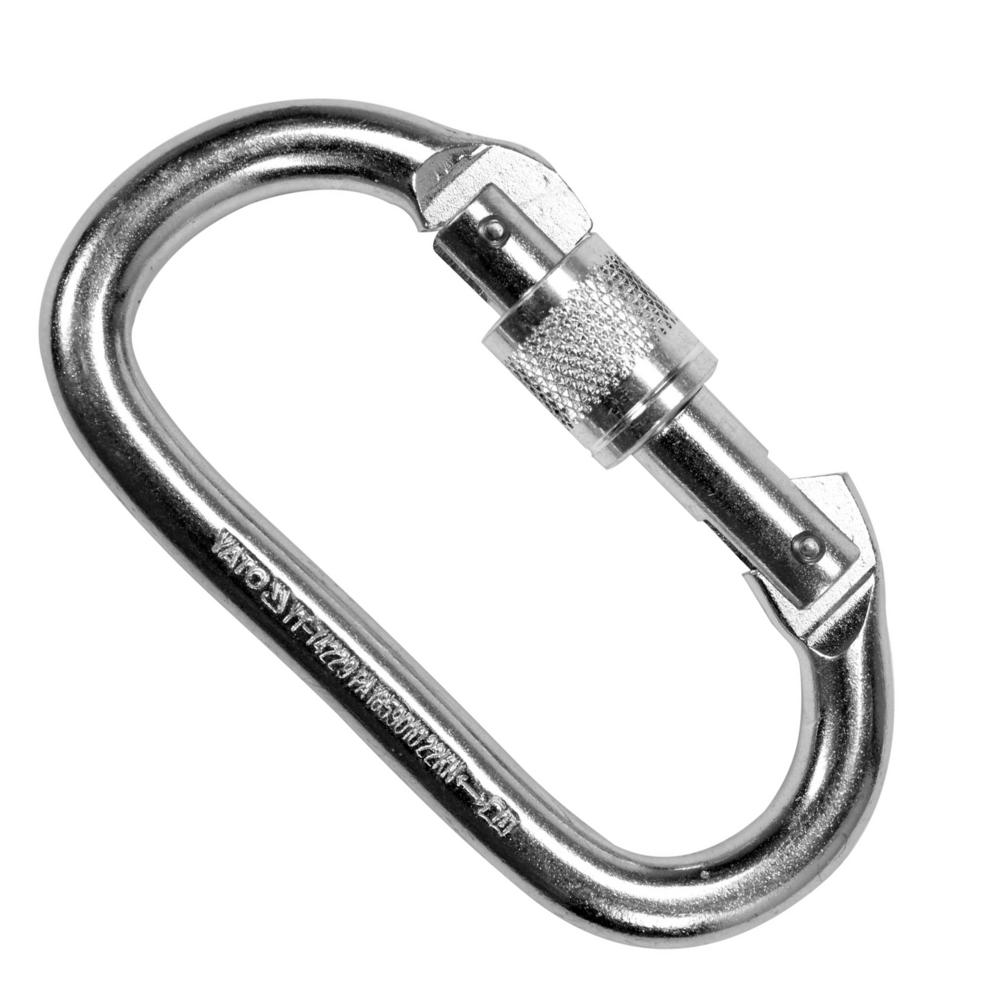

Yato Karbiinihaka turvavaljaille on suunniteltu teollisuuden putoamissuojainjärjestelmien luotettavaksi kiinnityskomponentiksi. Tämä manuaalisella ruuvilukituksella varustettu sulkurengas toimii kriittisenä yhdistävänä lenkkinä turvavaljaiden (EN 361) ja ankkurointipisteiden tai nykäisynvaimentimien välillä. Haassa yhdistyvät korkea mekaaninen kestävyys ja yksinkertainen, varmatoiminen lukitusmekanismi.
Karbiinihaka on valmistettu korroosiosuojatusta hiiliteräksestä, mikä antaa sille yli 25 kN staattisen vetolujuuden pituusakselin suuntaisesti. Raskas teräsrakenne tekee komponentista erittäin kulutusta kestävän, joten se soveltuu jatkuvaan käyttöön hankaavissa ja vaativissa teollisuusympäristöissä. Ruuvilukitteinen portti estää haan tahattoman aukeamisen rasituksen alaisena tai köyden ja tärinän vaikutuksesta.
Työkalun avautuma mahdollistaa kytkemisen standardikokoisiin ankkurilenkkeihin ja köysijärjestelmiin. Muotoilu keskittää kuormituksen haan vahvimmalle akselille eli selkärangalle, optimoiden turvallisuuden putoamistilanteessa. Lukitusmuhvin karhennettu pinta takaa pitävän otteen myös paksut työkäsineet kädessä tai kosteissa olosuhteissa operoitaessa.
Tuote on testattu ja sertifioitu eurooppalaisen EN 362 -standardin mukaisesti putoamissuojaimien liittimille. Mekaaninen rakenne kestää merkittäviä lämpötilanvaihteluita, ja manuaalinen kierre on säänkestävä ratkaisu; se on merkittävästi vähemmän herkkä jäätymiselle tai hienojakoisen lian aiheuttamille jumeille kuin monimutkaisemmat automaattilukot.
Käyttötarkoitus ja soveltuvuus:
Tuote on suunniteltu vaativiin korkean paikan työskentelyolosuhteisiin, joissa vaaditaan absoluuttista murtolujuutta ja mekaanista kestävyyttä ulkoisia rasitteita vastaan.
- Putoamissuojainjärjestelmät: Käytetään nykäisynvaimentimien (EN 355), liitosköysien (EN 354) ja kokovaljaiden (EN 361) kytkemiseen toisiinsa. Karkaistu teräsrakenne kestää metallikomponenttien ja ankkurointivaijereiden aiheuttamaa kitkaa kulumatta urille.

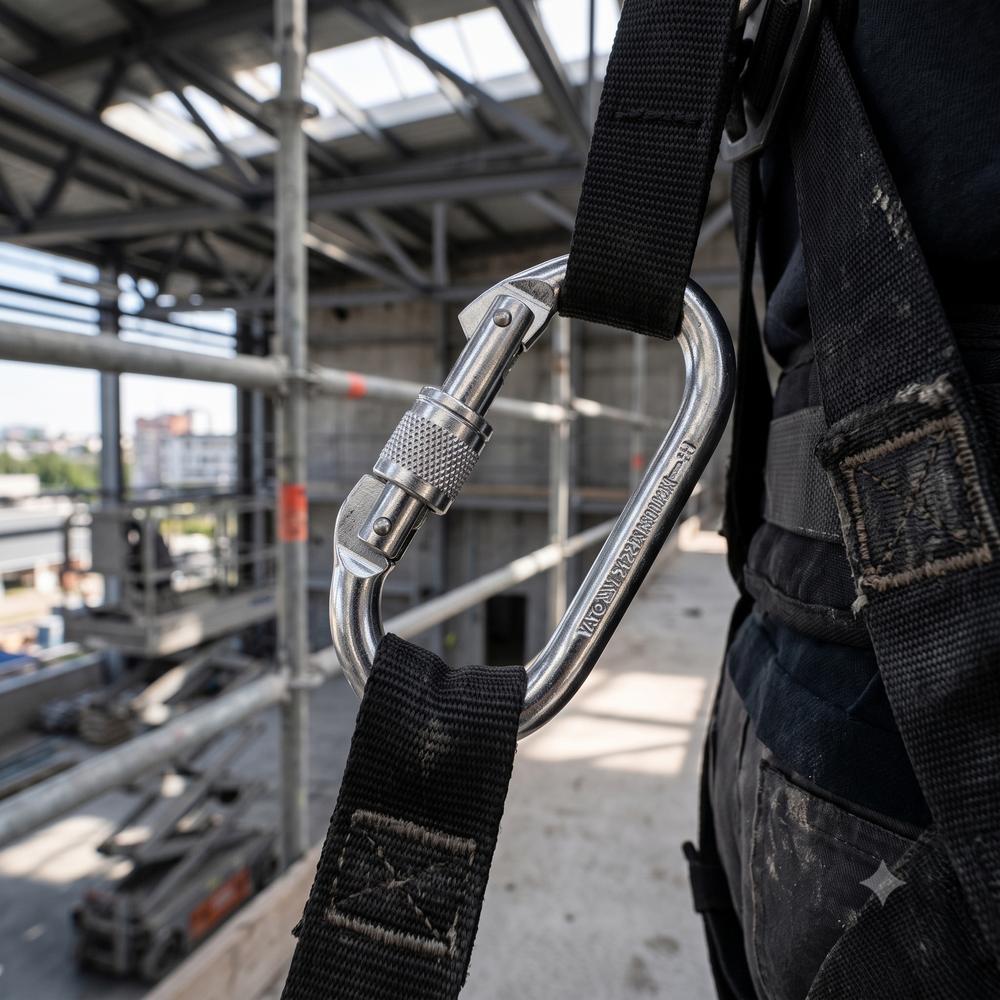

- Ankkurointi ja köysityöskentely: Soveltuu asennustöihin, rakennustelineille, mastoihin ja henkilönostokoreihin, kun liitin kytketään hyväksyttyihin EN 795 -standardin mukaisiin ankkuripisteisiin.
- Teollisuuden taljajärjestelmät ja varmistus: 25 kN mekaanisen kestävyyden ansiosta haka soveltuu putoamissuojauksen lisäksi raskaiden työkalujen varmistamiseen ja staattisten taakkojen hallintaan teollisuusympäristöissä.

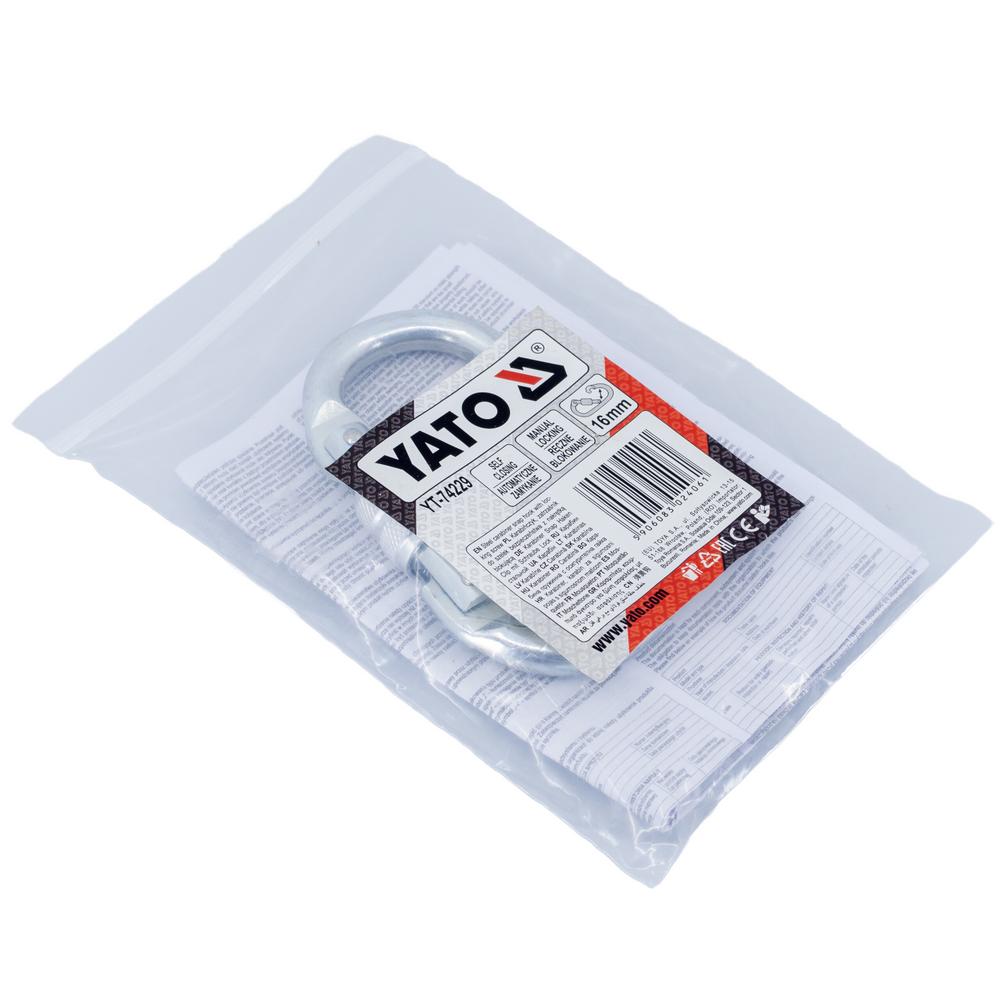

Pakkauksen sisältö:
Tuote toimitetaan käyttövalmiina komponenttina yksittäispakattuna.
- Yato Teräksinen Karbiinihaka: 1 kpl EN 362 -standardin täyttävä ruuvilukitteinen karbiinihaka.
Ominaisuudet:
Sulkurenkaan rakenne maksimoi turvallisuuden perinteisillä, mutta erittäin kestävillä mekaanisilla ratkaisuilla.
- Manuaalinen ruuvilukitus: Kierretoiminen lukitusmuhvi (Screw Gate) sulkee portin fyysisesti, mikä tekee tahattomasta aukeamisesta mahdotonta ja takaa toimivuuden myös talviolosuhteissa.
- Hiiliteräsrakenne: Materiaali tarjoaa erinomaisen kulutuskestävyyden ja yli 25 kN murtolujuuden, ylittäen alumiinisten hakojen kestävyyden etenkin metallisia reunoja tai teräsvaijereita vasten.
- Korroosiosuojattu pinta: Galvanoitu pinnoite suojaa metallin ruostumiselta ulkokäytössä ja ylläpitää lukkomekanismin sujuvaa toimintaa altistuksesta huolimatta.
Tekniset Ominaisuudet:
- Materiaali: Hiiliteräs (Galvanoitu)
- Lukitusmekanismi: Manuaalinen kierrelukko (Screw gate)
- Staattinen lujuus (pituusakseli): > 25 kN
- Standardit: EN 362 (Putoamissuojaimet – Liittimet)
Yato Karbiinihaan käyttöohje:
Turvallinen käyttö edellyttää komponentin säännöllistä tarkastamista ja oikeaoppista kuormittamista.
1. Tarkasta karbiinihaka visuaalisesti ja mekaanisesti ennen jokaista työvuoroa. Etsi merkkejä kulumisesta, korroosiosta, halkeamista tai rungon vääntymisestä.
2. Varmista portin ja ruuvilukon moitteeton toiminta: avaa portti, päästä irti (jousen tulee sulkea portti välittömästi), ja kierrä lukitusmuhvi sujuvasti kiinni ääriasentoonsa asti.
3. Kiinnitä haka ankkuripisteeseen, nykäisynvaimentimeen tai turvavaljaisiin. Varmista järjestelmää kootessasi, että mahdollinen kuormitus kohdistuu ainoastaan haan pituusakselin suuntaisesti.
4. Kierrä lukitusmuhvi aina huolellisesti kiinni käsin. Älä koskaan käytä työkaluja (kuten pihtejä) lukon kiristämiseen, sillä ylikiristäminen tyhjänä voi aiheuttaa kierteen kiinnileikkautumisen jännityksen alaisena.
5. Varmista työskentelyn aikana säännöllisesti, ettei hakaan kohdistu sivuttaiskuormitusta, ettei se väänny reunoja vasten, ja ettei lukitusmuhvi pääse kiertymään auki köyden tai vaatteiden kitkan vaikutuksesta.
Varoitukset:
Mekaanisten rajoitusten ylittäminen voi johtaa haan rakenteelliseen pettämiseen.
- Hengenvaara väärinkäytöstä: Karbiinihaka on turvallisuuskriittinen komponentti. Tarkasta ruuvilukon täydellinen sulkeutuminen aina manuaalisesti jokaisen kytkennän jälkeen, sillä se ei lukitu automaattisesti.
- Sivuttaiskuormituksen vaara: Haka on suunniteltu kestämään 25 kN vetolujuuden vain pituusakselin suuntaisesti, kun portti on täysin suljettu ja lukittu. Poikittais- tai sivuttaiskuormitus murtaa metallin merkittävästi pienemmällä voimalla.
- Käytöstä poisto: Putoamisen aiheuttaman iskuvoiman vastaanottanut sulkurengas on välittömästi poistettava käytöstä ja tuhottava fyysisesti, vaikka komponentissa ei olisi näkyviä ulkoisia vaurioita.
Usein Kysyttyä, UKK:
Miksi putoamissuojaukseen tulisi valita teräksinen karbiinihaka alumiinisen sijaan?
Teräksinen karbiinihaka on painavampi, mutta se tarjoaa ylivoimaisen kestävyyden hankausta ja mekaanista rasitusta vastaan. Etenkin käytettäessä hakaa metallisia ankkuripisteitä, teräsvaijereita tai asennuskiskoja vasten, alumiini kuluu nopeasti loville, kun taas hiiliteräs säilyttää muotonsa ja murtolujuutensa pitkään kovassa teollisuuskäytössä.
Tarvitseeko ruuvilukko kiristää työkaluilla turvallisuuden maksimoimiseksi?
Ei missään nimessä. Ruuvilukko on suunniteltu kiristettäväksi ja avattavaksi ainoastaan sormivoimin. Jos lukkomuhvi kiristetään pihdeillä tai muilla työkaluilla, kierre saattaa kiilautua peruuttamattomasti jumiin silloin, kun hakaan kohdistuu vähäinenkin veto tai rungon elastinen muodonmuutos kuormituksen aikana.
Voiko ruuvilukitteista karbiinihakaa käyttää paikoissa, joissa se avataan satoja kertoja päivässä?
Ruuvilukitteinen haka sopii parhaiten kohteisiin, joissa ankkurointi on puolipysyvä tai haka avataan vain harvoin (esim. liitosköyden ja valjaiden välinen pysyvä kiinnitys). Toistuvaan ja nopeatempoiseen ankkuripisteiden vaihtamiseen (esim. telineasennuksissa) suositellaan automaattilukitteista (Double- tai Triple-Action) hakaa inhimillisten unohdusvirheiden minimoimiseksi.
Kierrätysohjeet:
Kun karbiinihaka poistetaan käytöstä kulumisen, vääntymisen, putoamistilanteen tai umpeutuneen käyttöiän vuoksi, se tulee kierrättää metallijätteenä. Ennen kierrätykseen laittamista haka on tehtävä käyttökelvottomaksi (esimerkiksi leikkaamalla portti poikki rälläkällä), jottei turvallisuudeltaan vaarantunutta tuotetta oteta uudelleen käyttöön. Yksittäispakkauksen materiaalit kierrätetään paikallisten lajitteluohjeiden mukaan muovi- tai pahvinkeräyksessä.
