Kuvaus
Yato Turvahaka YT-74230 on automaattisella lukituksella varustettu suurikokoinen turvahaka, joka on suunniteltu kriittiseksi komponentiksi teollisuuden putoamissuojainjärjestelmiin. Tämä 100 kg maksimikuormitukselle sertifioitu komponentti yhdistää putoamissuojainvaljaat (EN 361) luotettavasti ankkurointipisteisiin tai nykäisynvaimentimiin vaativissa rakennus- ja asennusympäristöissä.
Haka on valmistettu karkaistusta hiiliteräksestä, mikä takaa yli 22 kN staattisen vetolujuuden ääriolosuhteissa. Materiaalivalinta sekä oikeaoppinen lämpökäsittely varmistavat maksimaalisen murtolujuuden ja muodonmuutoskestävyyden raskaassa kuormituksessa, suojellen käyttäjää putoamistilanteen dynaamiselta iskuvoimalta.
Komponentin suuri 52 mm avautuma on mitoitettu mahdollistamaan nopea ja esteetön kiinnittyminen paksuihinkin rakenteisiin, kuten vakiokokoisiin rakennustelineiden putkiin, I-palkkien reunoihin ja ankkurointivaijereihin. Automaattisesti sulkeutuva jousimekanismi ehkäisee inhimillisiä kiinnitysvirheitä ja takaa, ettei portti voi aueta vahingossa järjestelmän ollessa rasitettuna.
Tuote on tiukasti testattu EU-akkreditoidussa laboratoriossa ja se täyttää eurooppalaisen EN 362:2004 -standardin luokkien A (ankkurointiliitin) ja T (pääteliitin) vaatimukset. Mekaniikka on suunniteltu kestämään suuria lämpötilanvaihteluita, ja se säilyttää täyden toimintavarmuutensa lämpötila-alueella -40 °C … +58 °C, mikä tekee siitä erinomaisen valinnan ympärivuotiseen ulkokäyttöön pohjoismaisissa olosuhteissa.
Käyttötarkoitus ja soveltuvuus:
Yato YT-74230 -turvahaka soveltuu korkean riskin työympäristöihin, joissa vaaditaan jatkuvaa ankkurointipisteen vaihtamista tai kiinnittymistä paksuihin rakenteisiin.

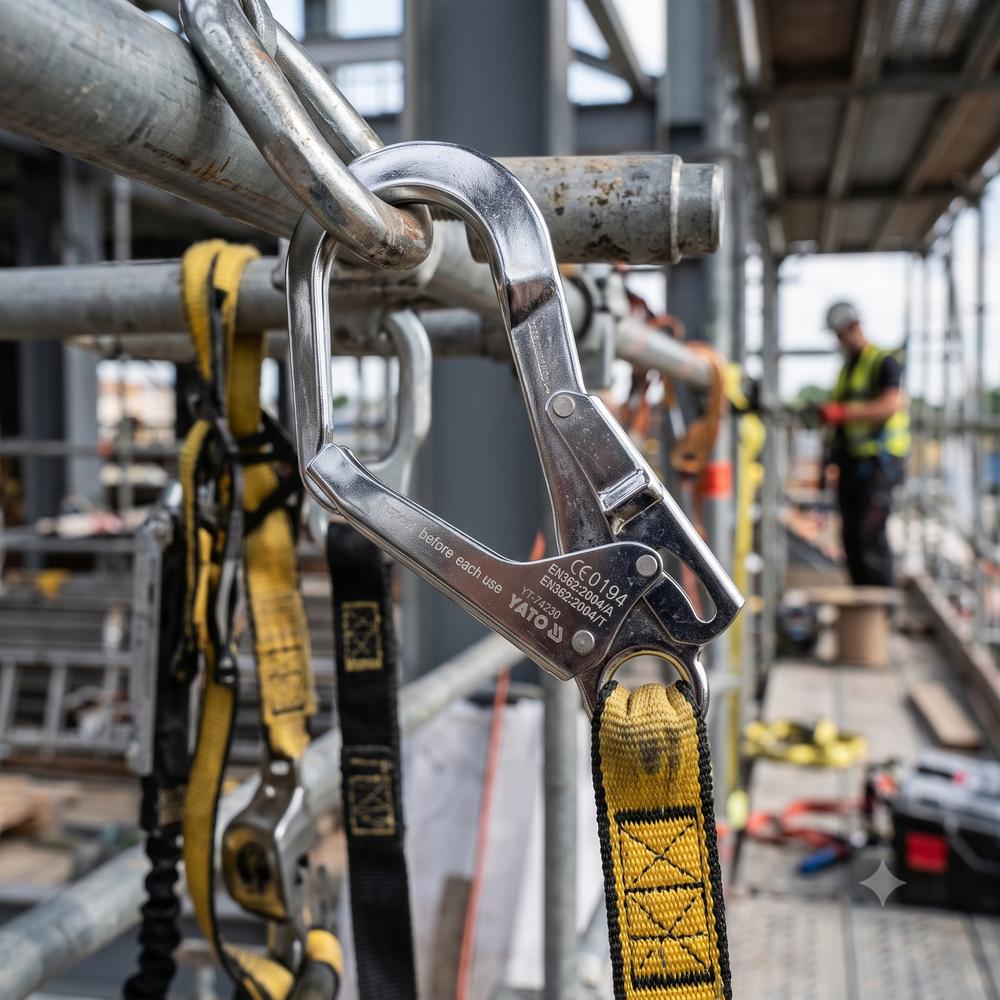

- Rakennustelineasennukset: 52 mm avautuman ansiosta haka voidaan kiinnittää suoraan halkaisijaltaan 50 mm kokoisiin telineputkiin, mikä varmistaa asentajien nopean ja katkeamattoman turvan liikkumisen ja siirtymien aikana.
- Pylvästyöskentely ja mastoasennukset: Soveltuu ihanteellisesti käytettäväksi osana Y-mallista (kaksihaaraista) nykäisynvaimenninköyttä korkeissa masto- ja ristikkotyökohteissa, joissa kiinnityspisteitä joudutaan vaihtamaan turvallisesti lomittain.
- Kattotyöt ja ankkurointijärjestelmät: Voidaan kytkeä suoraan standardin EN 795 mukaisiin kiinteisiin ankkuripisteisiin, turvakiskoihin tai teräsvaijerijärjestelmiin väliaikaiseksi tai pysyväksi putoamissuojaliittimeksi.

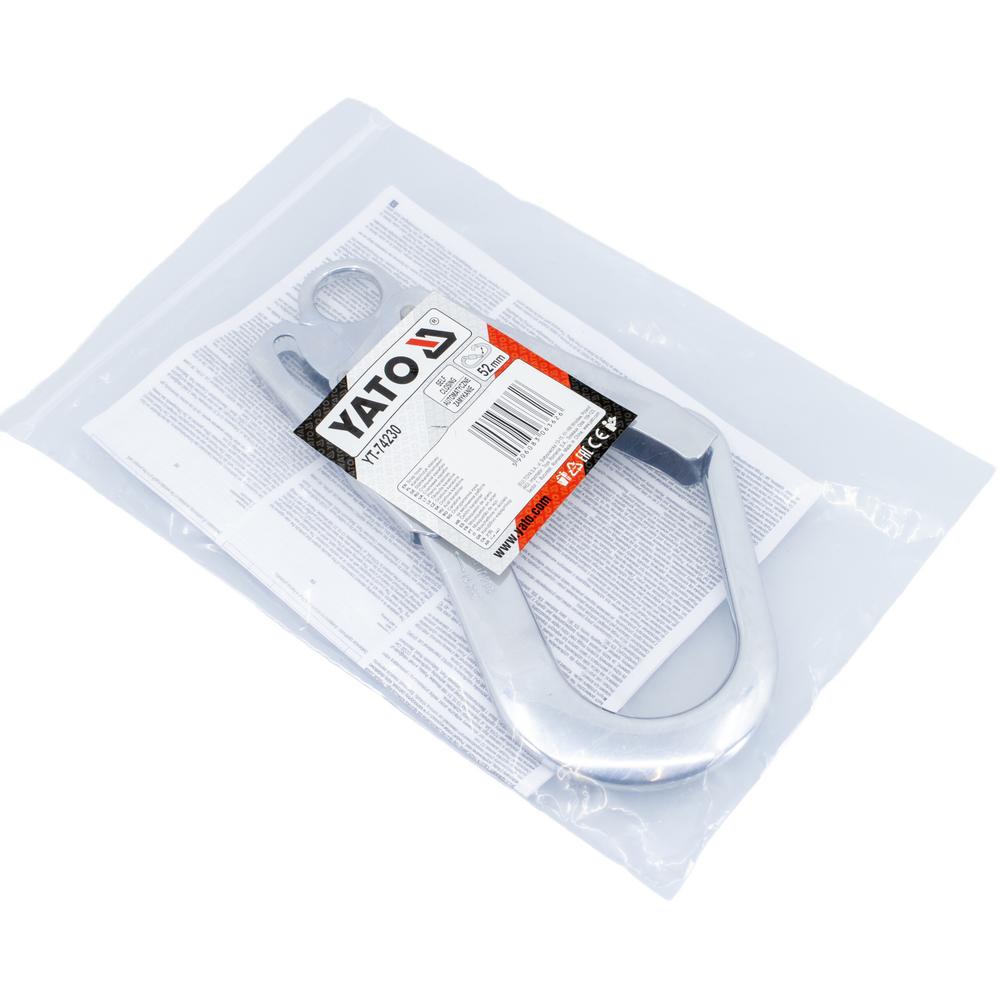

Pakkauksen sisältö:
Turvahaka toimitetaan valmiina integroitavaksi olemassa olevaan putoamissuojainjärjestelmään.
- Yato YT-74230 Turvahaka: 1 kpl EN 362:2004 hyväksytty hiiliteräksinen turvahaka.
- Tuotedokumentaatio: Valmistajan laatusertifikaatti, alkuperäinen käyttöohje sekä komponentin sarjanumeroitu tarkastuskortti elinkaaren seurantaa varten.
Ominaisuudet:
Tuote on suunniteltu maksimoimaan turvallisuus ja suorituskyky mekaanisten ominaisuuksiensa kautta.
- Automaattilukitus: Jousikuormitteinen portti sulkeutuu ja lukittuu välittömästi otteen irrotessa, mikä estää tahattoman tai huolimattoman kiinnityksen aukeamisen.
- Suuri 52 mm avautuma: Laaja kita mahdollistaa kiinnittymisen suoriin teollisuusrakenteisiin, poistaen erillisten väliankkurointilenkkien tarpeen monissa telineasennuksissa.
- Korroosionkestävä hiiliteräsrakenne: Materiaali ja sen pintakäsittely on optimoitu kestämään kosteutta, likaa sekä teollisia olosuhteita, säilyttäen lujuutensa ja lukituksen sujuvuuden.
- Standardien mukaisuus: Testattu ja hyväksytty EN 362:2004 -standardin mukaan suojaamaan käyttäjää putoamistapaturmien taloudellisilta, fyysisiltä ja juridisilta seurauksilta.
Tekniset Ominaisuudet:
Kaikki numeeriset ja rakenteelliset arvot perustuvat valmistajan laboratoriotesteihin ja voimassa oleviin EU-standardeihin.
- Materiaali: Hiiliteräs
- Pituus: 220 mm
- Avautuma (kita): 52 mm
- Maksimikuormitus: 100 kg
- Staattinen lujuus: > 22 kN
- Käyttölämpötila: -40 °C … +58 °C
- Standardit: EN 362:2004 / X (Luokat A ja T)
- Sulkumekanismi: Automaattinen
Yato YT-74230 turvahaka käyttöohje:
Oikeaoppinen asennus ja päivittäinen tarkastus ovat edellytys turvahaun vaatimustenmukaiselle toiminnalle osana putoamissuojainjärjestelmää.
1. Suorita haalle visuaalinen ja mekaaninen tarkastus ennen jokaista työvuoroa. Etsi merkkejä korroosiosta, halkeamista, vääntymistä tai kulumisesta rungossa ja sarana-alueella.
2. Testaa portin toimivuus avaamalla se ääriasentoonsa ja päästämällä irti. Varmista, että automaattinen jousimekanismi palauttaa ja lukitsee portin umpeen nopeasti, voimakkaasti ja ilman kitkaa.
3. Kytke turvahaka hyväksytyn nykäisynvaimentimen (EN 355) tai liitosköyden (EN 354) silmukkaan varmistaen, että veto ohjautuu ainoastaan turvahaun pituusakselin mukaisesti.
4. Kiinnitä haka haluttuun ankkuripisteeseen (EN 795). Varmista manuaalisesti kokeilemalla, että haka on sulkeutunut täydellisesti rakenteen ympärille, eikä portti lepää ankkurointipistettä vasten.
5. Työskentelyn aikana varmista, ettei haka altistu sivuttaiskuormitukselle, teräville reunoille tai puristumiselle, jotka voisivat estää lukitusmekanismin normaalin toiminnan tai heikentää murtolujuutta.
Varoitukset:
Seuraavien varoitusten noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan.
- Hengenvaara väärinkäytöstä: Turvahaka on osa kokonaisjärjestelmää. Sitä ei saa käyttää nostoapuvälineenä, tavaroiden kiinnittämiseen tai sellaisessa järjestelmässä, joka ei sisällä asianmukaista iskunvaimennusta.
- Sivuttaiskuormituksen kielto: Haka on suunniteltu kestämään 22 kN lujuuden vain sen pituusakselin suuntaisesti suljetulla portilla. Porttiin tai haan sivulle kohdistuva risti- tai poikittaiskuormitus murtaa haan merkittävästi alhaisemmassa jännityksessä.
- Kemikaalivaara: Älä altista turvahakaa voimakkaille hapoille, liuottimille tai muille syövyttäville aineille, jotka voivat haurastuttaa terästä mikroskooppisesti tai rikkoa lukituksen jousimekanismin.
- Välitön käytöstä poisto: Jos turvahaka on ottanut vastaan putoamisen aiheuttaman dynaamisen iskuvoiman, se on välittömästi poistettava käytöstä ja tuhottava, vaikka siinä ei näkyisi ulkoisia vaurioita.
Usein Kysyttyä, UKK:
Minkä kokoiseen ja muotoiseen putkeen Yato YT-74230 turvahaka voidaan turvallisesti kiinnittää?
Haan suurin sallittu avautuma on 52 mm. Se on suunniteltu kiinnitettäväksi suoraan maksimissaan 50 mm halkaisijaltaan oleviin telineputkiin, ankkuritankoihin ja vastaaviin rakenteisiin siten, että automaattiportti pääsee esteettömästi sulkeutumaan rakenteen takana.
Voiko tätä turvahakaa käyttää pakkasessa ja talviolosuhteissa?
Kyllä. Turvahaka on testattu toimimaan luotettavasti -40 °C … +58 °C asteen lämpötiloissa. Käyttäjän on kuitenkin talvella varmistettava, ettei jousimekanismiin pääse kertymään jäätä, joka voisi estää portin automaattisen lukittumisen.
Mitkä standardit haka täyttää ja onko se soveltuva ammattimaiseen putoamissuojaukseen?
Haka on testattu EU-akkreditoidussa laboratoriossa ja se on laillinen, EN 362:2004 (luokat A ja T) standardin mukainen putoamissuojainkomponentti ammattikäyttöön. Se on suunniteltu estämään vapaan pudotuksen aikaisia repeämiä järjestelmässä.
Voinko kiinnittää useita köysiä samaan turvahakaan?
Ei. Turvahaka on suunniteltu ja sertifioitu yhdistämään vain yksi kiinnityspiste yhteen ankkuripisteeseen. Useiden köysien tai karbiinihakojen kiinnittäminen toisiinsa (ketjutus) voi aiheuttaa mekaanista vipuvaikutusta, vaarallista ristiinvedon mahdollisuutta ja se alentaa haan 22 kN turvallisuuslujuutta.
Kierrätysohjeet:
Kun turvahaka on tullut käyttöikänsä päähän tai se poistetaan käytöstä putoamistilanteen/vaurion jälkeen, se tulee kierrättää metallijätteenä. Ennen metallinkierrätykseen toimittamista haka on tehtävä fyysisesti käyttökelvottomaksi (esimerkiksi katkaisemalla portti rälläkällä), jotta sitä ei vahingossa kerätä ja oteta uudelleen hengenvaaralliseen käyttöön. Tuotteen pakkausmateriaalit (muovi ja ohjeiden paperi/kartonki) lajitellaan paikallisten säännösten mukaisesti omiin kierrätysastioihinsa.
