Beskrivning

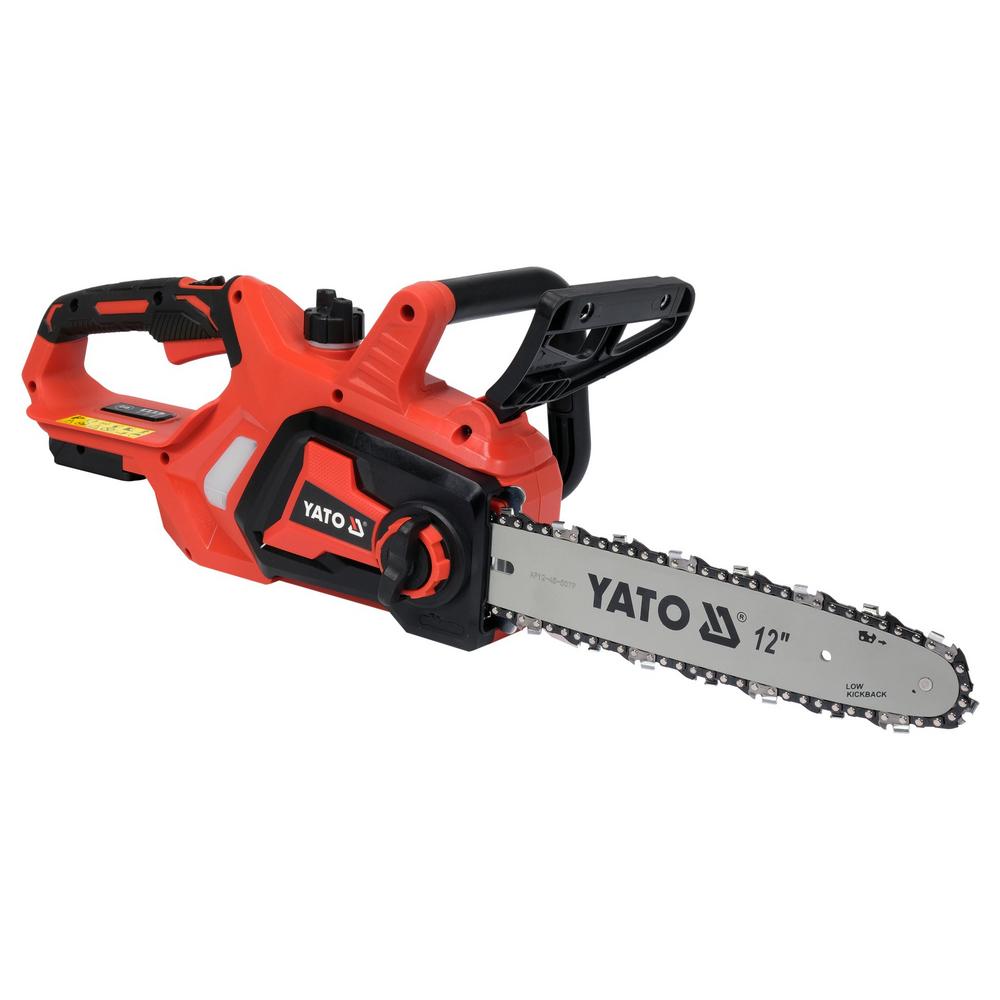

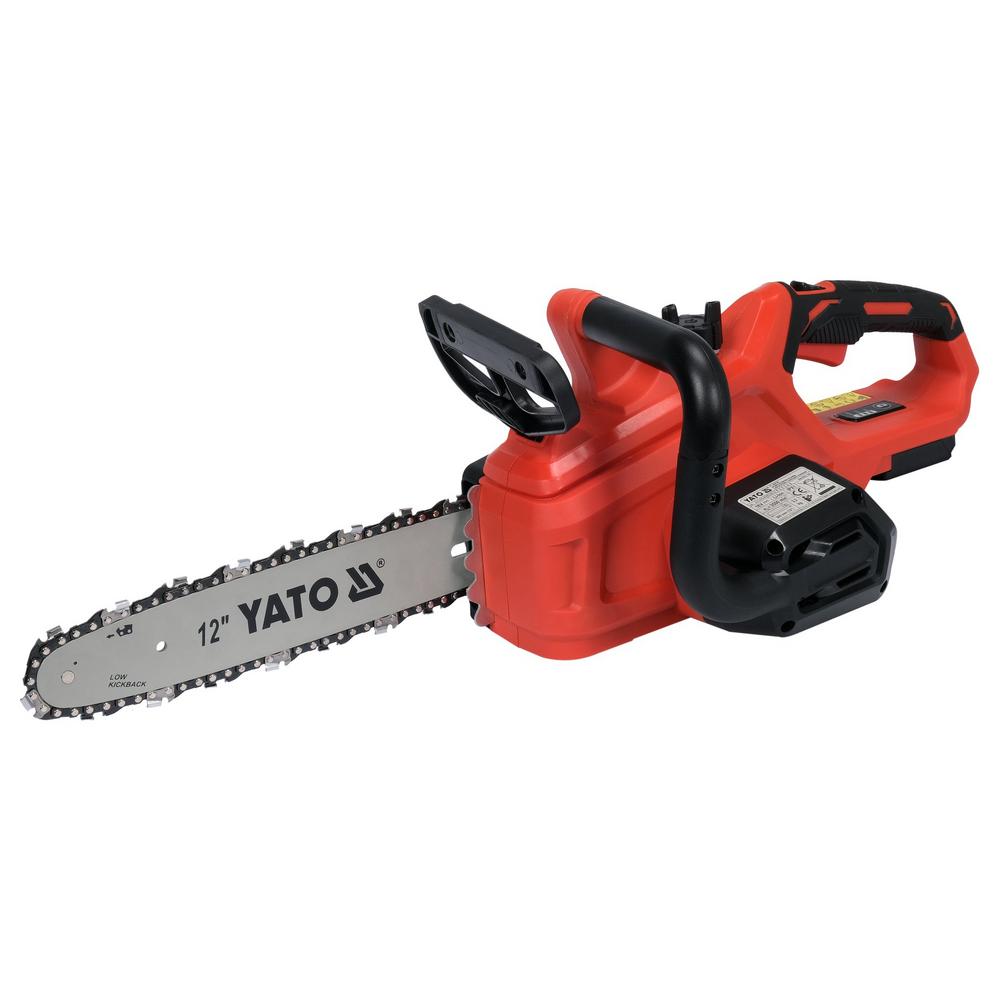

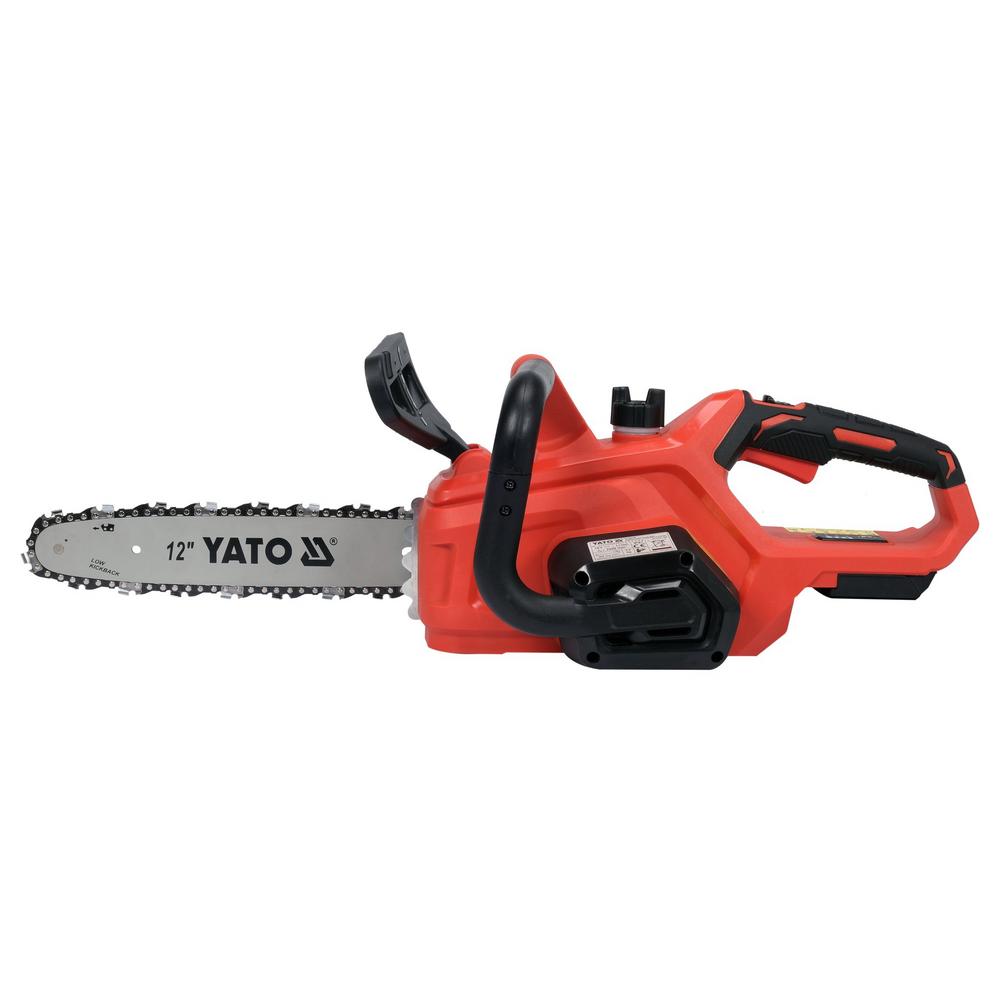

Yato batteridriven motorsåg 18V (stomme) (YT-828138) är en batteridriven motorsåg för kapning, kvistning och vedhuggning. Sågen har ett 12″ (305 mm) svärd, en sågkedja med 3/8″ (9,525 mm) delning och en kedjehastighet på 6,5 m/s. Stomversionen levereras utan batteri och laddare, och den drivs med Yato 18 V Li-Ion-batterier.
Kedjan smörjs automatiskt med en pump från oljetanken på 210 ml, och oljemängden syns i kontrollfönstret på kåpan. Kedjan spänns utan verktyg med spännvredet på sidopanelen, och svärdet låses med låsvredet. Som kedja används kedjan AP-12-45-509P med 45 drivlänkar, vars drivlänkstjocklek är 0,050″ (1,27 mm).
Användarens säkerhet förbättras av dubbelbromsen, kastbromsen framför det främre handtaget samt startbrytarens spärr, som förhindrar oavsiktlig start. Handtagen har en mjuk gummibeläggning, och under det bakre handtaget finns en laddningsindikator för batteriet. Sågen väger 3,3 kg utan batteri, svärd och kedja.
Sågens märkspänning är 18 V DC, skyddsklassen III och kapslingsklassen IPX1, och kedjans varvtal är 3500 min⁻¹. Ljudtrycksnivån är 97,0 dB(A) och ljudeffektnivån 102,0 dB(A) (garanterad 105 dB(A)), så hörselskydd är nödvändiga. Eftersom sågen är eldriven ger den inga avgaser, så den kan användas under tak och nära byggnader.
Användningsområde och lämplighet:
Den batteridrivna motorsågen är endast avsedd för sågning i trä. Svärdet på 12″ passar för kapning av små träd, grenar och tunna stammar samt för kapning av ved på en sågbock.

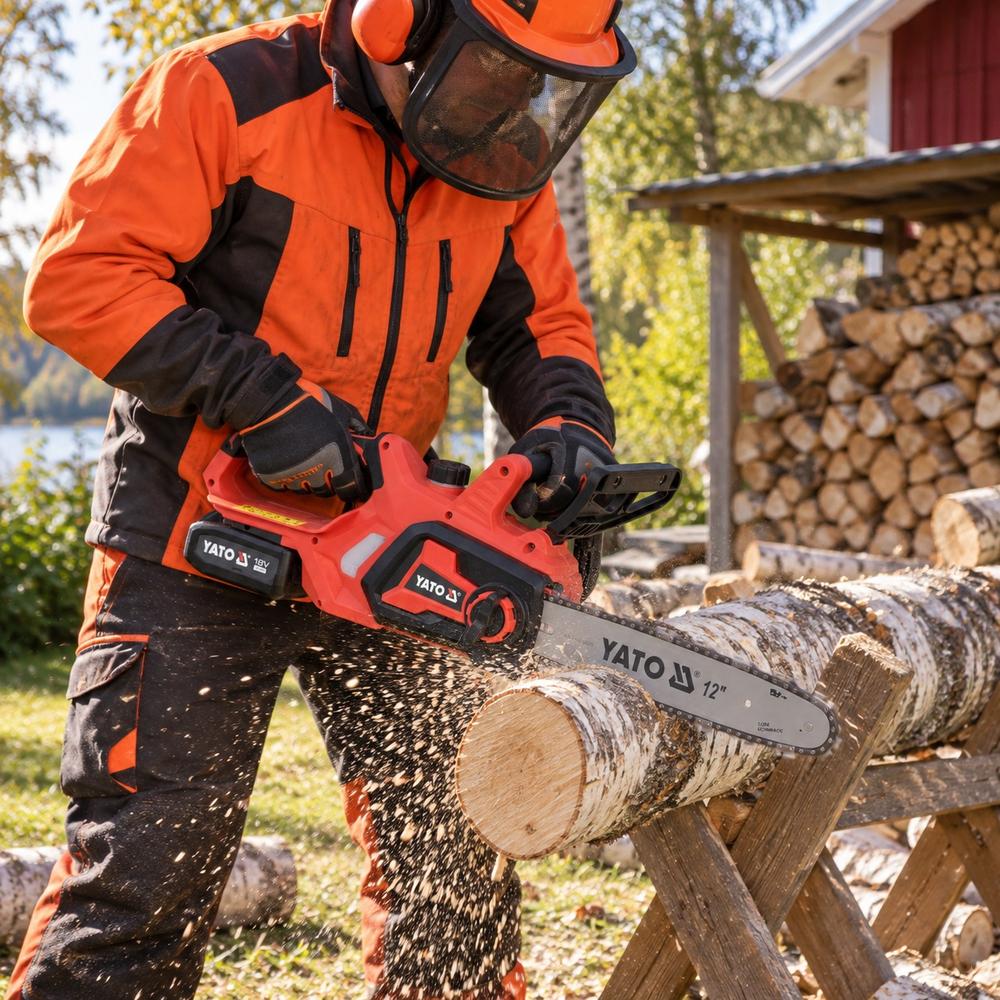

- Ved: Kapning av stockar och stänger på en sågbock eller ett ställ så att den avkapade biten faller fritt och kedjan inte fastnar i sågspåret.
- Kvistning och borttagning av grenar: Sågning av tjocka grenar cirka 15 cm från stammen med tre snitt, så att barken inte rivs upp.
- Röjning på gården och i trädgården: Kapning av omkullfallna träd, stormskador och små träd på gården, vid stugan och i tomtkanter utan förbränningsmotor.
- Arbete nära byggnader: Batteridriften gör det möjligt att såga under tak, i vedboden och intill byggnader, eftersom sågen inte ger några avgaser.
Sågen fungerar med Yato 18 V-batterier, till exempel Yato 18V Li-Ion-batteri, som laddas till exempel med laddaren Yato batteriladdare 18V 2,4–4,5A intelligent snabbladdare. Kedjan kan slipas med Yato batteridriven kedjeslip 18 V, utan batteri, som drivs med samma batteri. För tyngre arbeten passar den med 40 cm svärd utrustade Yato batteridriven motorsåg 16″ 2X18V, stomme. Satsversionen YT-828137 innehåller ett 4 Ah-batteri och en laddare.
Förpackningens innehåll:
- Yato batteridriven motorsåg 18 V (stomme, utan batteri och laddare)
- Svärd 12″ (305 mm)
- Sågkedja
- Svärdsskydd
Egenskaper:
- Automatisk kedjesmörjning: Pumpen matar olja till kedjan under användning; nivån i tanken på 210 ml syns i kontrollfönstret.

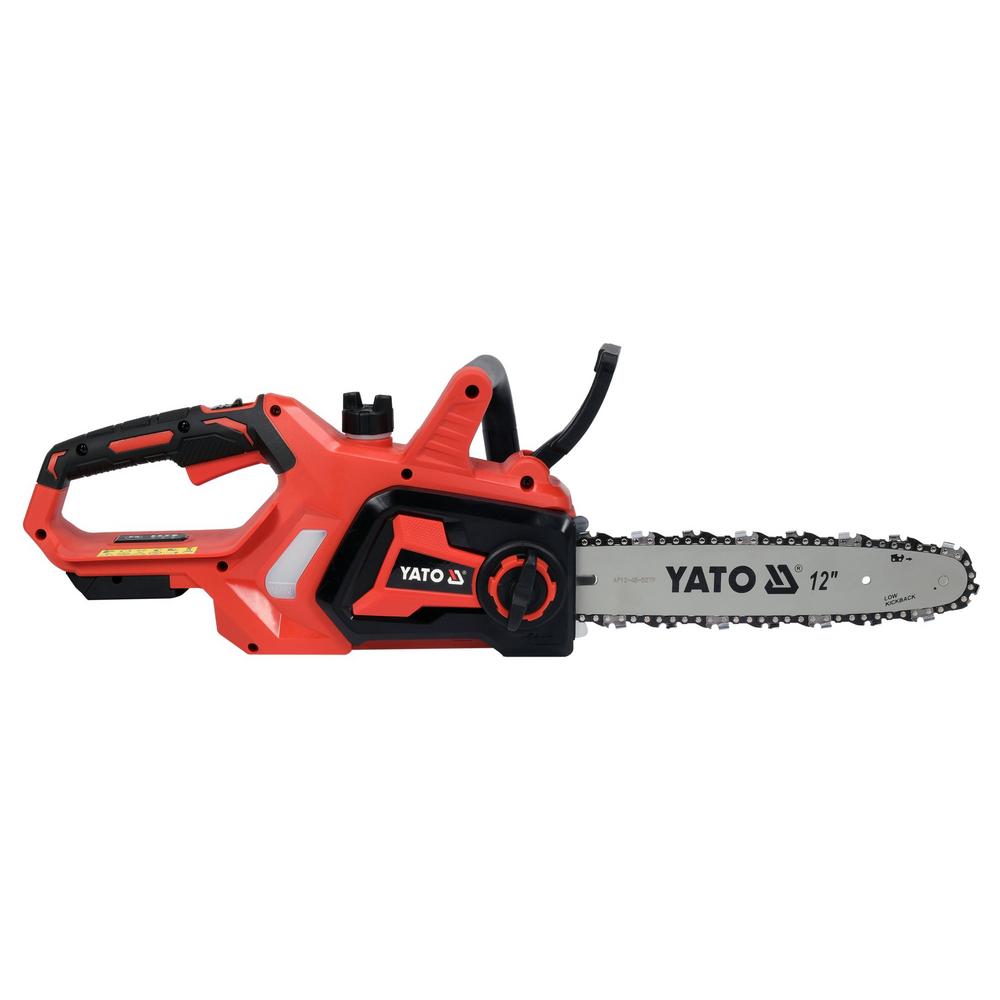

- Kedjespänning utan verktyg: Kedjespänningen justeras med spännvredet på sidopanelen och svärdet låses med låsvredet.
- Dubbelbroms: Sågen har ett dubbelbromssystem, vars kastbromsspak sitter framför det främre handtaget.
- Spärr för startbrytaren: Brytaren fungerar först när spärrknappen trycks in med tummen.
- Mjuka handtag: Det gummerade bakre och främre handtaget ger bättre grepp.

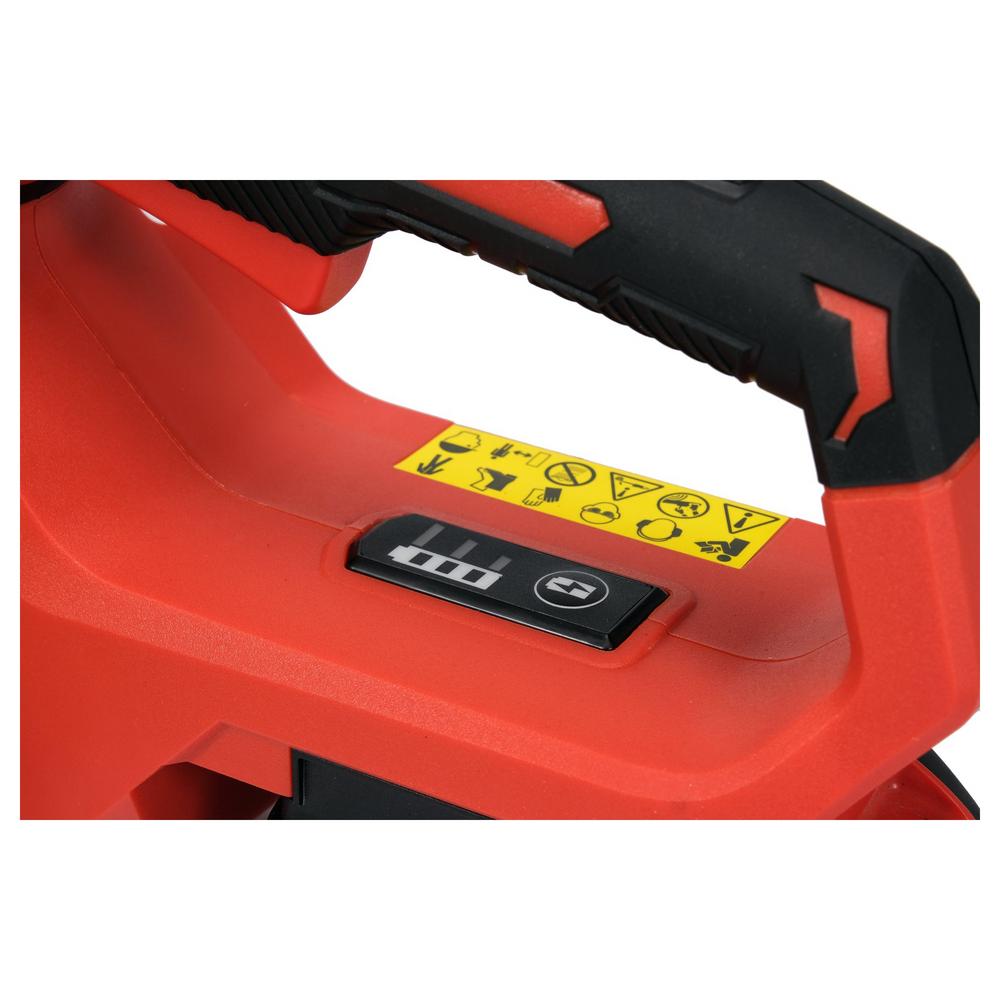

- Laddningsindikator: Indikatorn under det bakre handtaget visar batteriets laddningsnivå på samma sätt som batteriets egen indikator.
- Yato 18 V-systemet: Fungerar med Yato 18 V Li-Ion-batterier (YT-828461–YT-828465), som laddas med Yato 18 V-laddare (YT-828498–YT-828502).
Tekniska egenskaper:
- Spänning: 18 V DC.
- Batterityp: Li-Ion.
- Batterier i leveransen: nej (stomme).
- Laddare i leveransen: nej.
- Svärdets längd: 12″ (305 mm).
- Svärdstyp: 3/8″ 0,050″ x 45.
- Svärdets fästtyp: P.
- Kedjetyp: AP-12-45-509P.
- Kedjedelning: 3/8″ (9,525 mm).
- Drivlänkstjocklek: 0,050″ (1,27 mm).
- Antal drivlänkar: 45.
- Kedjedrev: 6 tänder x 9,525 mm.
- Kedjehastighet högst: 6,5 m/s.
- Varvtal: 3500 min⁻¹.
- Oljetankens volym: 210 ml.
- Automatisk kedjesmörjning: ja.
- Snabbspänning av kedjan: ja.
- Broms: ja, dubbelbroms.
- Mjukt handtag: ja.
- Skyddsklass: III.
- Kapslingsklass: IPX1.
- Ljudtrycksnivå LpA: 97,0 ± 3,0 dB(A).
- Ljudeffektnivå LwA: 102,0 ± 2,66 dB(A); garanterad ljudeffektnivå 105 dB(A).
- Vibration (främre handtag / bakre handtag): 5,407 ± 1,5 / 4,137 ± 1,5 m/s².
- Vikt: 3,3 kg (utan batteri, svärd och kedja).
- Reservkedja: YT-849495.
- Reservsvärd: YT-84927.
Bruksanvisning för Yato batteridriven motorsåg 18V (stomme):
Montering av svärd och kedja: Ta ut batteriet och använd skyddshandskar. Ta bort låsskruven på sidopanelen, vrid spännvredet och ta bort panelen. Lägg kedjan i svärdets spår och på kedjedrevet så att länkarnas riktning motsvarar markeringen på kåpan. Sätt tillbaka panelen, justera spänningen med spännvredet och dra åt låsningen. En korrekt spänd kedja lyfter 3–4 mm från svärdet när den lyfts på mitten; kontrollera spänningen var 10:e driftminut.
Påfyllning av olja: Placera sågen vågrätt, öppna oljetankens lock och fyll på kedjeolja upp till maxmarkeringen. Använd motorolja får inte användas. Starta sågen minst 3 meter från påfyllningsplatsen.

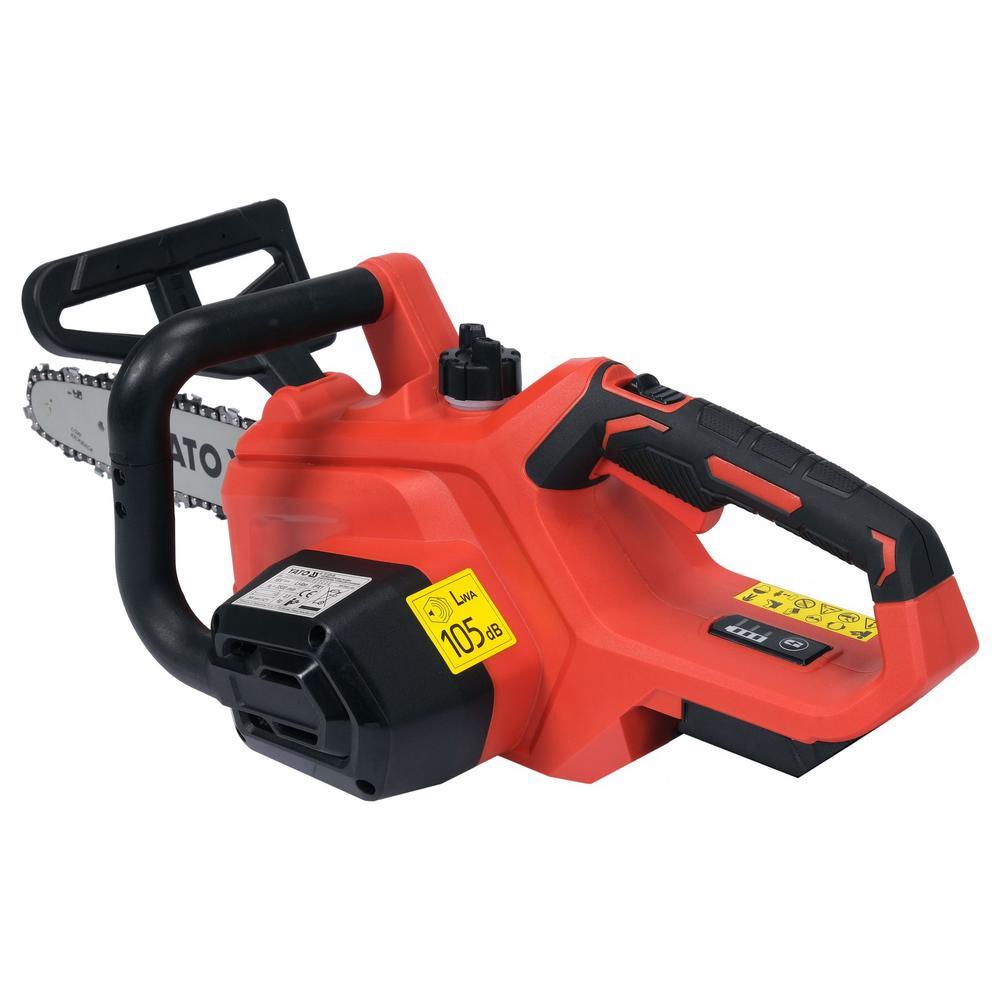

Montering av batteriet och start: Skjut in batteriet i batterifacket på kåpans baksida tills spärren låser. Kontrollera att kastbromsen är i bakre läge och ta av svärdsskyddet. Ta tag i det främre handtaget med vänster hand och i det bakre handtaget med höger hand, tryck på spärrknappen med tummen och tryck på startbrytaren. Sågen stannar när brytaren släpps.
Kontroll av smörjningen och sågning: Rikta det gående svärdet mot marken: det ska bli oljespår på marken. För sågen mot träet först vid full hastighet och såga med svärdets underkant. Såga inte med den övre fjärdedelen av svärdets spets, lyft inte sågen över axelhöjd och stå inte i snittlinjen.
Underhåll och förvaring: Ta ut batteriet, rengör kåpan och ventilationsöppningarna, kontrollera kedjans spänning och skick och fyll på olja. Slipning görs lämpligen på en verkstad. Töm oljetanken före längre förvaring och förvara sågen på en torr plats med svärdsskyddet på.
Varningar:
- Kast: Om svärdets spets träffar ett föremål eller kedjan fastnar i sågspåret kan sågen kastas mot användaren. Håll alltid sågen med båda händerna.
- Endast för sågning i trä: Såga inte plast, betong eller andra byggmaterial; se upp för spikar och stenar i träet.
- Inte i träd, på stege eller på tak: Arbeta stående på ett stadigt och plant underlag.
- Personlig skyddsutrustning: Använd skyddsglasögon, hörselskydd, skyddshjälm, skyddshandskar, skyddsskor och åtsittande skyddskläder.
- Kringstående: Håll barn och kringstående borta från arbetsområdet; vid trädfällning ska riskzonen och reträttvägarna bestämmas i förväg.
- Fukt: Utsätt inte sågen för regn och arbeta inte i regn eller dimma.
- Batteriet urtaget vid underhåll: Ta ut batteriet före byte av kedja, inställningar, transport och förvaring.
- Häckar: Motorsågen får inte användas för formning av häckar eller beskärning av buskar.
Vanliga frågor:
Ingår batteri och laddare i förpackningen till Yato batteridriven motorsåg 18V (stomme)?
Nej. I stomversionens förpackning finns sågen, ett 12″ svärd, en sågkedja och ett svärdsskydd. Batteri och laddare köps separat, eller så väljer man satsversionen YT-828137.
Vilka batterier passar till sågen?
Yato 18 V Li-Ion-batterierna YT-828461–YT-828465, som laddas med Yato 18 V-laddarna YT-828498–YT-828502.
Vilken kedja och vilket svärd passar till sågen?
Reservkedjan är YT-849495 (3/8″, 0,050″, 45 drivlänkar) och reservsvärdet YT-84927.
Hur hårt ska kedjan vara spänd?
Kedjan ska lyfta 3–4 mm från svärdet när den lyfts på mitten av svärdet. Kontrollera spänningen efter var 10:e minuts användning.
Vilken olja används i sågen?
Olja avsedd för smörjning av sågkedjor; använd motorolja är förbjuden. Tankens volym är 210 ml.
Kan man fälla träd med sågen?
Bruksanvisningen tillåter att en erfaren användare fäller träd med riktskär och fällkil när riskzoner och reträttvägar har förberetts.
Återvinningsanvisningar:
Yato batteridriven motorsåg 18V (stomme) är en elektrisk och elektronisk apparat (SER) som inte får slängas med blandavfallet. Lämna en uttjänt såg till en SER-insamlingsplats. Töm oljetanken före återvinning och lämna spilloljan till insamlingen av farligt avfall. Li-Ion-batterier lämnas till en insamlingsplats för batterier; täck batteriets poler med isoleringstejp. Skadade batterier får inte skickas med post eller bud utan att föreskrifterna för transport av farligt gods följs. Kartongförpackningen sorteras till kartonginsamlingen.
