Kuvaus

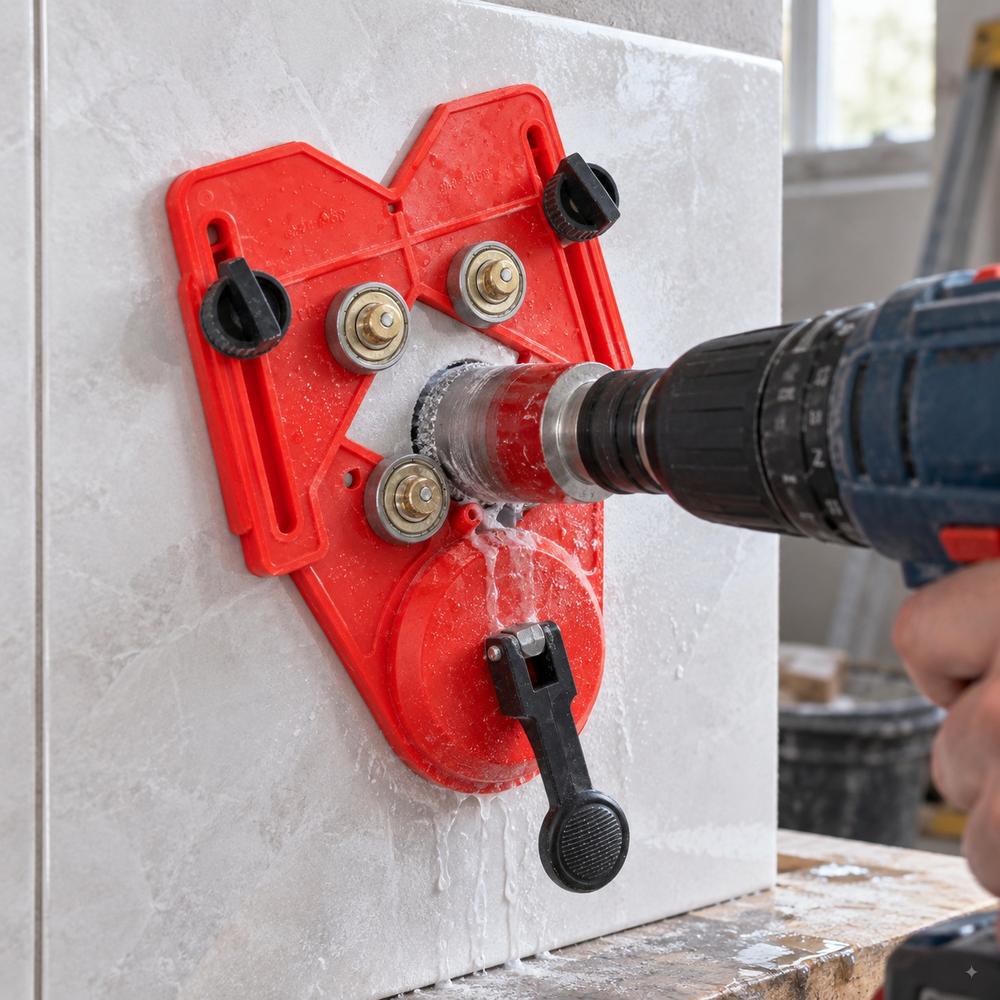

Reikäsahan ohjuri Procat 4-90 mm on imukupilla kiinnitettävä aloitusohjuri, joka pitää reikäsahan tai timanttireikäsahan paikallaan porauksen aloitusvaiheessa. Ohjuri asetetaan työstettävälle pinnalle, kiinnitetään vipukäyttöisellä imukupilla ja terä pujotetaan rungon keskellä olevaan aukkoon. Terä tukeutuu laakeroituihin ohjausrulliin, jotka estävät terän vaeltamisen ja tärinän ennen kuin hammastus on syöpynyt materiaaliin.
Ohjuri kattaa terähalkaisijat 4–90 mm. Pienemmät terät ohjataan rungon keskiaukossa olevien neljän laakeroidun rullan välissä, ja suuremmat terät ohjataan kääntämällä taustalevy toisin päin ja irrottamalla ohjausrullat. Samalla ohjurilla työskennellään siis koko halkaisijaväli ilman erillisiä sovittimia tai vaihto-osia.
Runko on punaista muovia ja siinä on kaksi ristikkäistä ohjausuraa sekä kaksi säätönuppia, joilla rullapareja siirretään terän halkaisijan mukaan. Rungossa on lisäksi kiinnitysreiät, joista ohjuri voidaan tarvittaessa ruuvata alustaan, kun pinta on huokoinen eikä imukuppi tartu.
Kiinnitys perustuu vipukäyttöiseen imukuppiin: kuppi painetaan puhtaalle ja sileälle pinnalle ja lukitaan vivulla, jolloin alipaine pitää ohjurin paikallaan poraamisen ajan. Menetelmä soveltuu laatalle, lasille, kivelle ja muille sileille pinnoille, joissa terän aloituskohtaa ei voi merkitä keskiöporalla. Ohjuri irrotetaan vapauttamalla vipu, eikä pintaan jää kiinnitysjälkiä.
Käyttötarkoitus ja soveltuvuus:
Ohjuri on tarkoitettu reikäsahauksen aloituksen tukemiseen sileillä pinnoilla, joissa terä pyrkii liukumaan pois merkitystä kohdasta.
- Laatoitus: keraamisten laattojen ja kaakelin läpiviennit hanoille, putkille ja sähkörasioille; imukuppi tarttuu lasitettuun pintaan ja terä aloittaa juuri merkitystä kohdasta.
- Lasi ja peili: timanttireikäsahalla tehtävät reiät, joissa terän vaeltaminen naarmuttaisi pintaa.
- Kivi ja komposiitti: luonnonkivi- ja komposiittitasojen reiät, joissa aloituskohtaa ei voi keskiöporata.
- Levyrakenteet: ohuiden levyjen reikäsahaus, jossa keskiöpora ei anna riittävää tukea terälle.
- Vaihtelevat terähalkaisijat: yksi ohjuri kattaa terät 4–90 mm, joten samalla työmaalla ei tarvita useaa ohjuria.
Pakkauksen sisältö:
- Reikäsahan ohjuri Procat 4-90 mm, imukuppikiinnityksellä ja laakeroiduilla ohjausrullilla
Ominaisuudet:
- Imukuppikiinnitys: vipukäyttöinen imukuppi lukitsee ohjurin sileälle pinnalle ilman ruuveja tai puristimia.
- Laakeroidut ohjausrullat: rullat pitävät terän keskellä ja pyörivät terän mukana, jolloin terän hammastus ei hankaa ohjuria vasten.
- Halkaisijaväli 4–90 mm: yksi ohjuri kattaa sekä pienet että suuret reikäsahat.
- Käännettävä taustalevy: levyn kääntäminen ja rullien irrotus avaa keskiaukon suurille terille.
- Säädettävät rullaparit: kaksi säätönuppia siirtää rullia terän halkaisijan mukaan.
- Kiinnitysreiät rungossa: mahdollistavat ruuvikiinnityksen alustaan, kun imukuppi ei tartu.
- Muovirunko: kevyt runko, joka ei naarmuta lasitettua pintaa.
Tekniset Ominaisuudet:
- Terähalkaisijaväli: 4–90 mm.
- Ohjausrullat: 4 kpl, laakeroidut.
- Rullien säätö: kaksi säätönuppia, ristikkäiset ohjausurat.
- Suurten terien käyttö: taustalevy käännetään toisin päin, ohjausrullat irrotetaan.
- Kiinnitys: vipulukittava imukuppi; rungossa kiinnitysreiät ruuvikiinnitystä varten.
- Rungon materiaali: muovi.
Reikäsahan ohjuri Procat 4-90 mm käyttöohje:
1. Pinnan valmistelu: Puhdista ja kuivaa kiinnityskohta. Imukuppi tarttuu vain sileään, tiiviiseen ja pölyttömään pintaan.
2. Rullien säätö: Aseta rullaparit terän halkaisijan mukaan säätönupeista niin, että terä mahtuu rullien väliin ilman välystä. Terille, jotka eivät mahdu rullien väliin, käännä taustalevy toisin päin ja irrota ohjausrullat.
3. Kiinnitys: Aseta ohjurin keskiaukko merkityn reiän kohdalle ja lukitse imukuppi vivulla. Tarkista käsin, ettei ohjuri liiku. Jos pinta on huokoinen, ruuvaa ohjuri kiinni rungon kiinnitysrei’istä.
4. Poraus: Aseta terä aukkoon, käynnistä kone ja aloita poraus kevyellä syötöllä. Kun hammastus on syöpynyt materiaaliin noin 2–3 mm, ohjurin voi irrottaa ja porata reiän loppuun ilman ohjuria.
5. Huolto: Pyyhi imukupin tiiviste ja rullat käytön jälkeen. Pölyinen tai naarmuuntunut tiiviste heikentää alipainetta. Tarkista rullien pyöriminen säännöllisesti ja säilytä ohjuri kuivassa.
Varoitukset:
- Tarkista imukupin pito ennen jokaista porausta: irtoava ohjuri voi sinkoutua ja terä vaeltaa hallitsemattomasti.
- Älä kiinnitä imukuppia karkealle, huokoiselle tai märälle pinnalle.
- Käytä suojalaseja ja kuulonsuojaimia; reikäsahaus irrottaa sirpaleita ja pölyä.
- Pidä sormet poissa pyörivän terän ja ohjausrullien välistä.
- Älä käytä ohjuria vipuna tai kiilana, äläkä kuormita runkoa sivusuunnassa.
- Säilytä lasten ulottumattomissa.
Usein Kysyttyä, UKK:
Mihin terähalkaisijoihin Reikäsahan ohjuri Procat 4-90 mm sopii? Terille 4–90 mm. Pienet terät ohjataan rullien välissä, suuret terät kääntämällä taustalevy toisin päin ja irrottamalla ohjausrullat.
Miten ohjuri kiinnitetään pintaan? Vipulukittavalla imukupilla puhtaalle ja sileälle pinnalle. Rungossa on lisäksi kiinnitysreiät ruuvikiinnitystä varten.
Voiko ohjuria käyttää timanttireikäsahan kanssa? Kyllä. Ohjuri tukee terän kehää rullilla eikä vaadi keskiöporaa, joten se sopii lasin, laatan ja kiven timanttiterille.
Pitääkö ohjuri jättää paikalleen koko porauksen ajaksi? Ei. Ohjuria tarvitaan aloitusvaiheessa, kunnes terän hammastus on syöpynyt materiaaliin; sen jälkeen poraus jatkuu ilman ohjuria.
Miksi imukuppi ei pidä? Yleisin syy on pöly, kosteus tai pinnan huokoisuus. Puhdista ja kuivaa pinta sekä imukupin tiiviste, tai kiinnitä ohjuri ruuveilla rungon kiinnitysrei’istä.
Naarmuttaako ohjuri laatan pintaa? Muovirunko ja imukuppi eivät naarmuta lasitettua pintaa, kun kiinnityskohta on puhdas hiekasta ja porausjätteestä.
Kierrätysohjeet:
Pakkauspahvi ja -paperi kartonginkeräykseen, muovikalvo muovinkeräykseen. Käytöstä poistettu ohjuri lajitellaan osiin: muovirunko ja imukuppi muovinkeräykseen tai energiajakeeseen, laakeroidut ohjausrullat ja metalliset kiinnittimet metallinkeräykseen. Vaihtoehtoisesti koko tuote voidaan toimittaa sekalaisen pienmetallin ja muovin keräyspisteeseen jäteaseman ohjeiden mukaisesti.
