Kuvaus

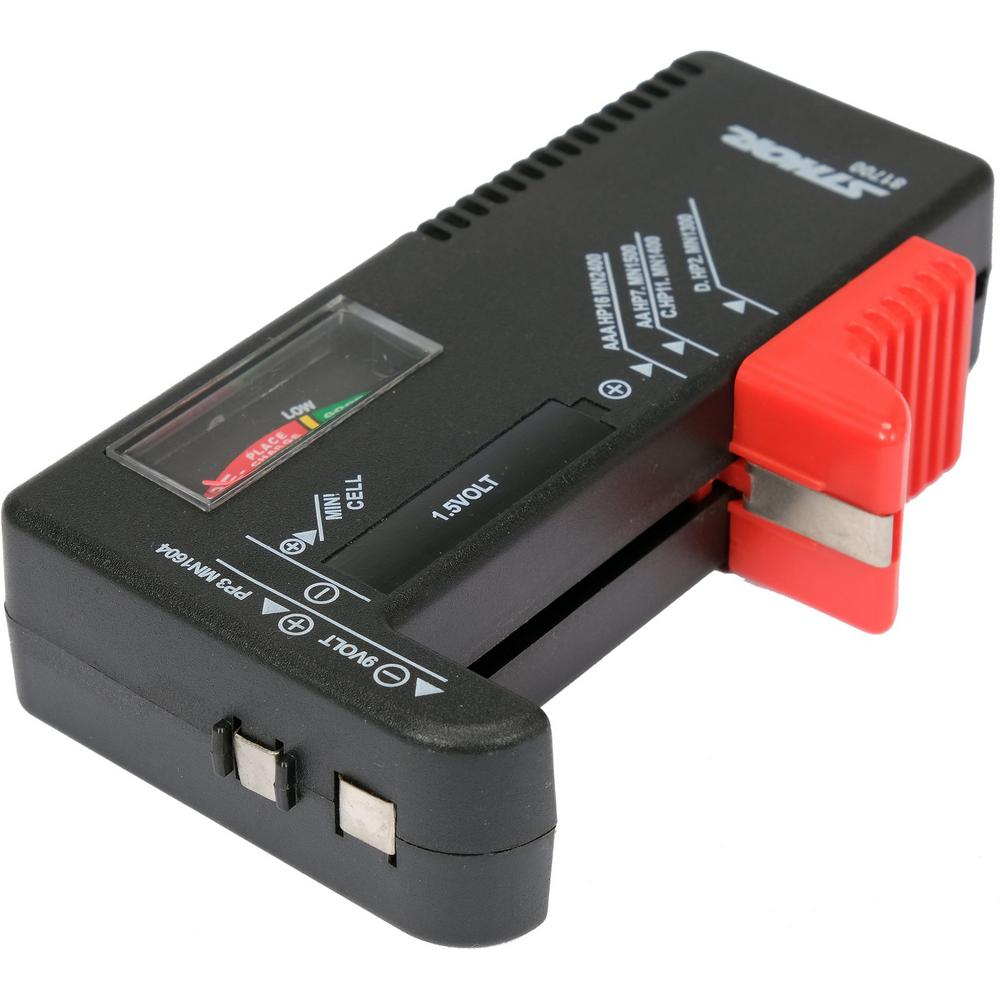

Sthor Paristotesteri analoginen 1.5V – 9V on suunniteltu monipuoliseen paristojen varaustilan nopeaan selvittämiseen. Laitteen keskeisin ominaisuus on sen kyky suorittaa jännitemittaus sähköisen kuormituksen alaisena. Tämä menetelmä antaa perinteistä perusyleismittaria tarkemman ja luotettavamman kuvan pariston todellisesta kapasiteetista. Mittari on täysin passiivinen, eli se ei vaadi toimiakseen omaa virtalähdettä tai sisäisiä paristoja, vaan hyödyntää näytön liikuttamiseen suoraan testattavan kohteen sähkövirtaa.
Laite tukee erittäin laajaa valikoimaa markkinoiden yleisimpiä paristotyyppejä. Yhteensopiviin 1,5 V:n malleihin lukeutuvat muun muassa AA, AAA, C ja D, mukaan lukien lukuisat muut standardikoot (kuten LR14, R20, R03). 9 V:n puolella laite mittaa vaivattomasti muun muassa 6F22- ja PP3-tyyppiset litteät neppariparistot. Analoginen mittaristo tarjoaa jatkuvan ja reaaliaikaisen tuloksen välittömästi, kun sähköinen yhteys paristoon on muodostettu laitteen metallikoskettimien kautta.

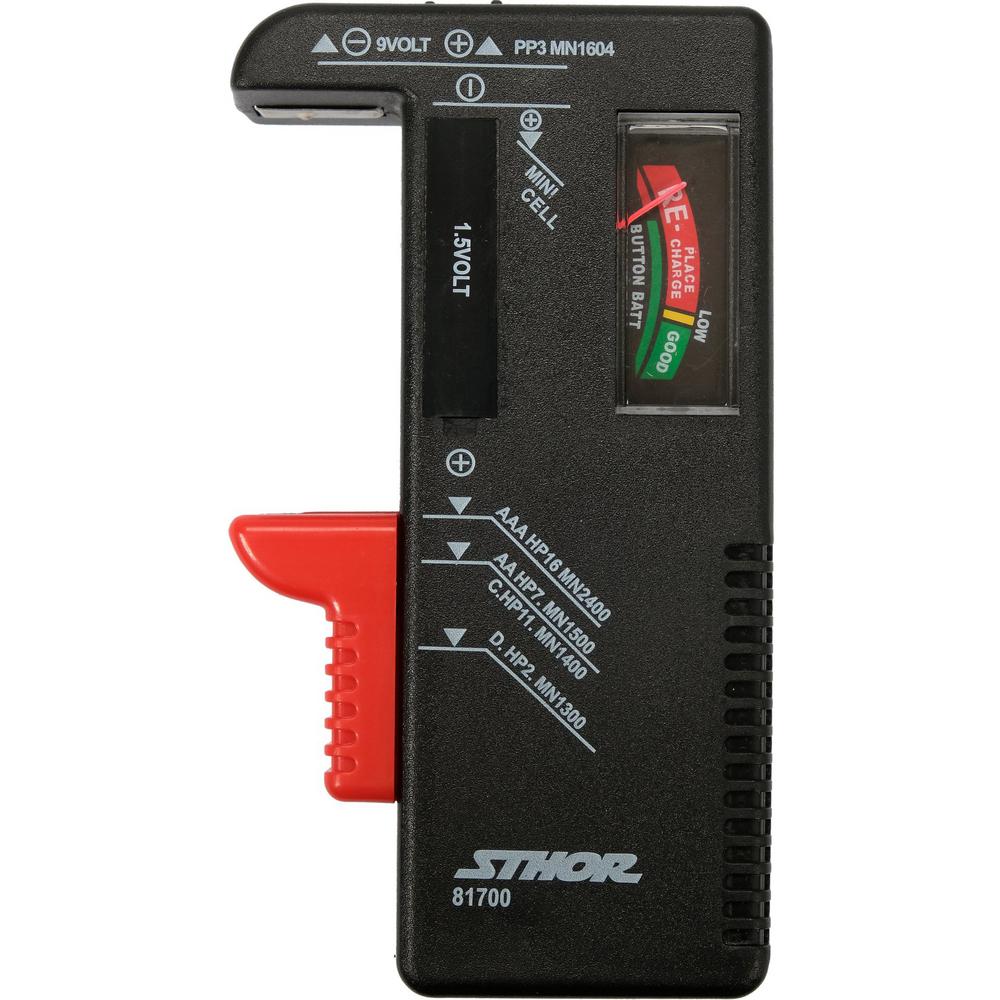

Mittariston värikoodattu asteikko on jaettu kolmeen selkeään alueeseen tulkinnan nopeuttamiseksi. Vihreä GOOD-alue osoittaa pariston olevan täydessä toimintakunnossa. Keltainen LOW-sektori viestii varauksen olevan merkittävästi alentunut. Punainen REPLACE/RECHARGE-alue tarkoittaa pariston energian olevan täysin käytetty. Mittalaitteen 100 x 60 mm:n kompaktit ulkomitat ja vain 46 gramman paino varmistavat, että se kulkee helposti mukana huoltolaukussa ja varusteiden joukossa viemättä juurikaan tilaa.
Käyttötarkoitus:
- Huolto- ja ylläpitotyöt: Mittalaite huoltohenkilöstölle laitteiden, kuten langattomien antureiden, palovaroittimien ja teollisuuden kaukosäätimien paristojen rutiinitarkistuksiin ja ennaltaehkäisevään ylläpitoon.
- Materiaalien laadunvarmistus: Mahdollistaa asiakaspalautusten, eräpoistojen tai varastossa pitkään seisoneiden paristojen sähköisen varauksen tehokkaan todentamisen ennen uusiokäyttöä tai hävittämistä.
- Tuotannon työpisteet: Käytännöllinen diagnostiikkatyökalu kokoonpanolinjoille ja sähkölaitehuoltoon, jossa operoidaan lukuisten erilaisten paristokäyttöisten komponenttien parissa.
Pakkauksen sisältö:
- Sthor Paristotesteri analoginen 1.5V – 9V (1 kpl)
Ominaisuudet:
- Kuormitettu mittaus: Mittari asettaa testattavalle paristolle pienen kuorman, joka estää perinteisen jännitemittauksen tyypillisesti antamat virheelliset positiiviset lukemat heikkovirtaisissa paristoissa.
- Passiivinen toiminta: Laitteen analoginen osoitinmekanismi toimii puhtaasti mitattavan jännitelähteen voimalla, tehden testeristä täysin huoltovapaan ja aina välittömästi käyttövalmiin.
- Värikoodattu analoginäyttö: Liikennevalojärjestelmää mukaileva asteikko tekee varauksen lukemisesta sujuvaa, visuaalista ja yksiselitteistä poistaen tarpeen numeeriselle tulkinnalle.

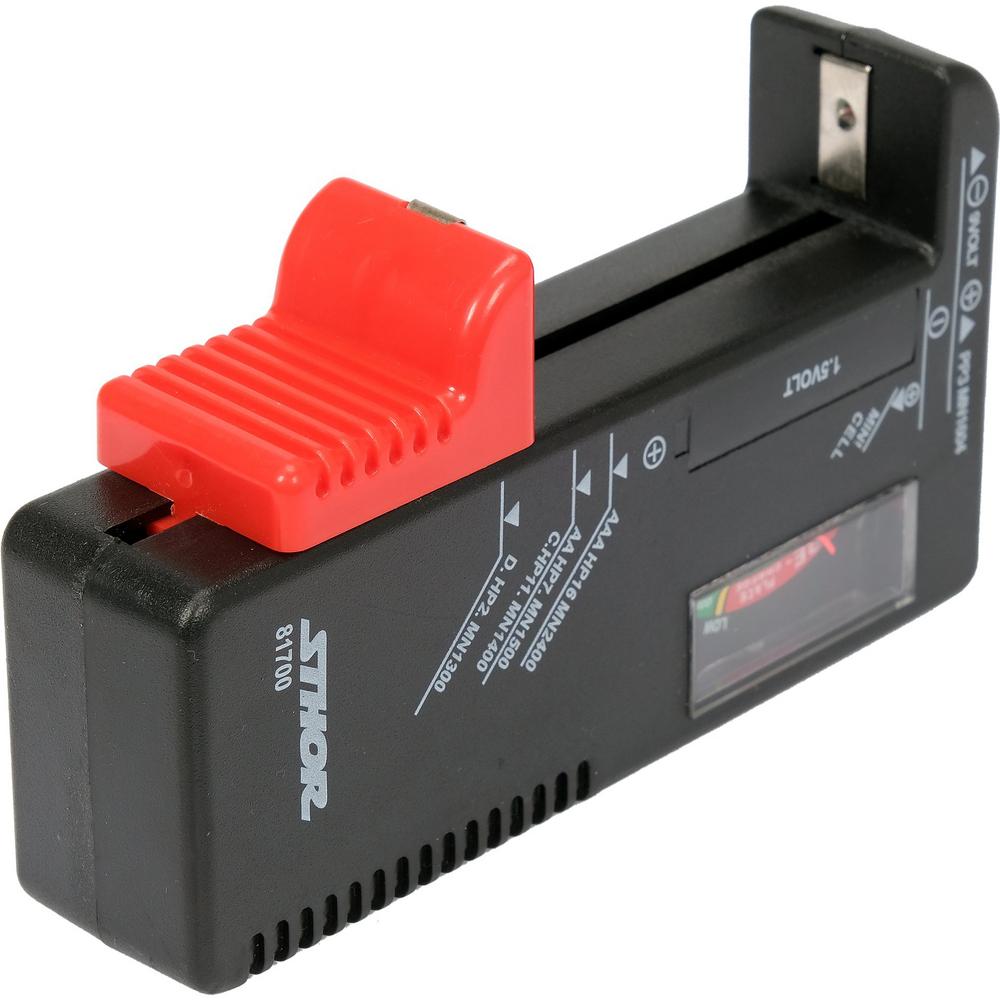

- Säädettävä liukukosketin: Jousitoiminen siirrettävä asetin varmistaa optimaalisen sähköisen kontaktin eripituisiin 1,5 V:n lieriöparistoihin ilman erillisiä välikappaleita.
Tekniset Ominaisuudet:
- Tuetut käyttöjännitteet: 1,5 V ja 9 V
- Yhteensopivuus 1,5V: AA, AAA, C, D, R03, SH16, MN2400, HP7, MN1500, UM3, HP11, MN1400, SO11, LR14, UM2, HP2, MN1399, SP2, R20, UM1
- Yhteensopivuus 9V: PP3, MN1604, 6F22, 006P
- Näyttöpaneeli: Analoginen osoitinneula
- Mitat (Pituus x Leveys): 100 mm x 60 mm
- Kokonaispaino: 46 g
- Runkomateriaali: ABS-muovi
Sthor Paristotesteri analoginen 1.5V – 9V käyttöohje:

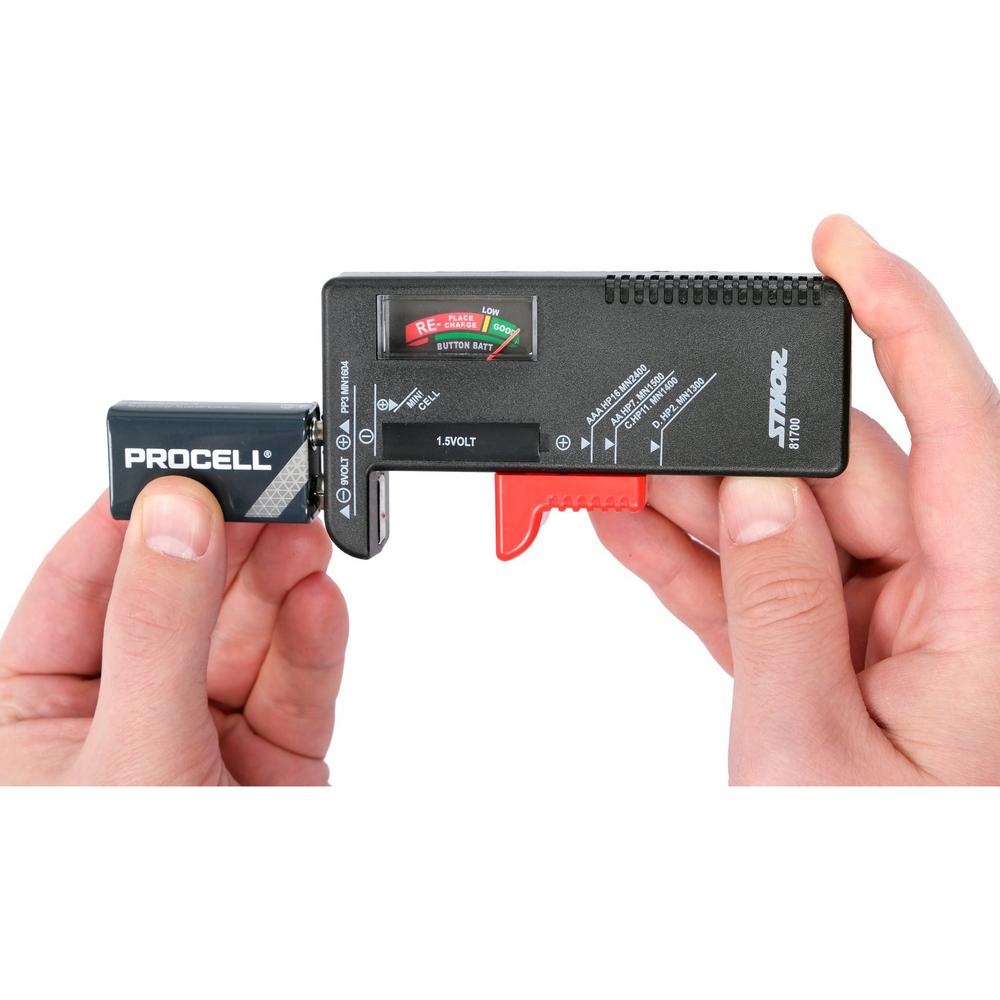

Aseta testattava paristo oikeinpäin testerin koskettimiin. Kun testaat 1,5 V:n lieriöparistoja, vedä laitteen sivulla olevaa punaista liukukosketinta taaksepäin, aseta paristo napaisuuden mukaisesti pidikkeeseen ja vapauta liukuva kosketin siten, että se puristuu tukevasti pariston napaa vasten. 9 V:n paristojen testaus tapahtuu laitteen yläpäässä olevien erillisten kiinteiden napojen avulla, joita vasten paristo painetaan tasaisesti. Lue tulos välittömästi näyttötaulusta värillisen alueen mukaisesti. Älä pidä paristoa koskettimissa kiinni muutamaa sekuntia kauempaa. Mittari kuluttaa testin aikana paristosta virtaa kuormittaakseen sitä, ja pitkäkestoinen mittaus purkaa testattavan pariston energiaa tarpeettomasti. Poista virtalähde testeristä heti tuloksen toteamisen jälkeen.
Varoitukset:
- Testauslaite ottaa paristosta virtaa mittauksen suorittamiseksi. Vältä pitkäkestoisia, yli 10 sekunnin mittauksia, jotta virtalähde ei turhaan tyhjene.
- Varmista aina oikea napaisuus paristoa asetettaessa. Väärin kytketty napaisuus tai yli 9 voltin jännitelähteiden mittaaminen vahingoittaa pysyvästi analogista mittaristoa.
- Pidä laitteen metalliset kosketuspinnat puhtaina pölystä ja kosteudesta. Likaiset koskettimet voivat vääristää mitattavan jännitteen lukemaa.
Usein Kysyttyä, UKK:
- Voiko tällä mittarilla testata myös ladattavia akkuja?: Laite soveltuu karkeaan arvion tekoon myös 1,2 V:n NiMH-akuille ja ladattaville 9 V:n akuille, mutta asteikon merkinnät on optimoitu ensisijaisesti 1,5 V:n ja 9 V:n primääriparistoille, jolloin 1,2 V:n akun täysi lukema voi sijoittua hieman oletettua alemmas näytöllä.
- Miksei testeri anna lukemaa varmuudella uudelle paristolle?: Tämä viittaa yleensä heikkoon sähköiseen kontaktiin. Varmista, että asettamasi pariston navat sekä testerin metallikoskettimet ovat täysin puhtaat ja hapettumattomat, ja tarkista samalla, että napaisuus on täysin oikeinpäin asennettu.
- Tarvitseeko tämä laite säännöllistä sähköistä kalibrointia?: Ei tarvitse. Mittarin passiivinen analoginen kela- ja neularakenne on tehtaalla kalibroitu kertaalleen kiinteästi osaksi laitteen koneistoa, eikä se kaipaa jälkikäteen suoritettavaa huoltoa.
Kierrätysohjeet:
Laite luokitellaan sähkö- ja elektroniikkaromuksi (SER), minkä vuoksi sitä ei tule hävittää tavallisen yhdyskuntajätteen tai sekajätteen mukana. Tuote tulee elinkaarensa päätyttyä toimittaa sähkölaitteiden paikalliseen kierrätyspisteeseen, missä sen sisältämät ABS-muoviosat sekä sisäiset metalli- ja elektroniikkakomponentit pystytään erottelemaan oikeaoppisesti uusiokäyttöä varten. Pakkausmateriaalit lajitellaan tyypillisesti kartongin- tai muovinkeräykseen riippuen kääreiden päämateriaalista.
