Kuvaus

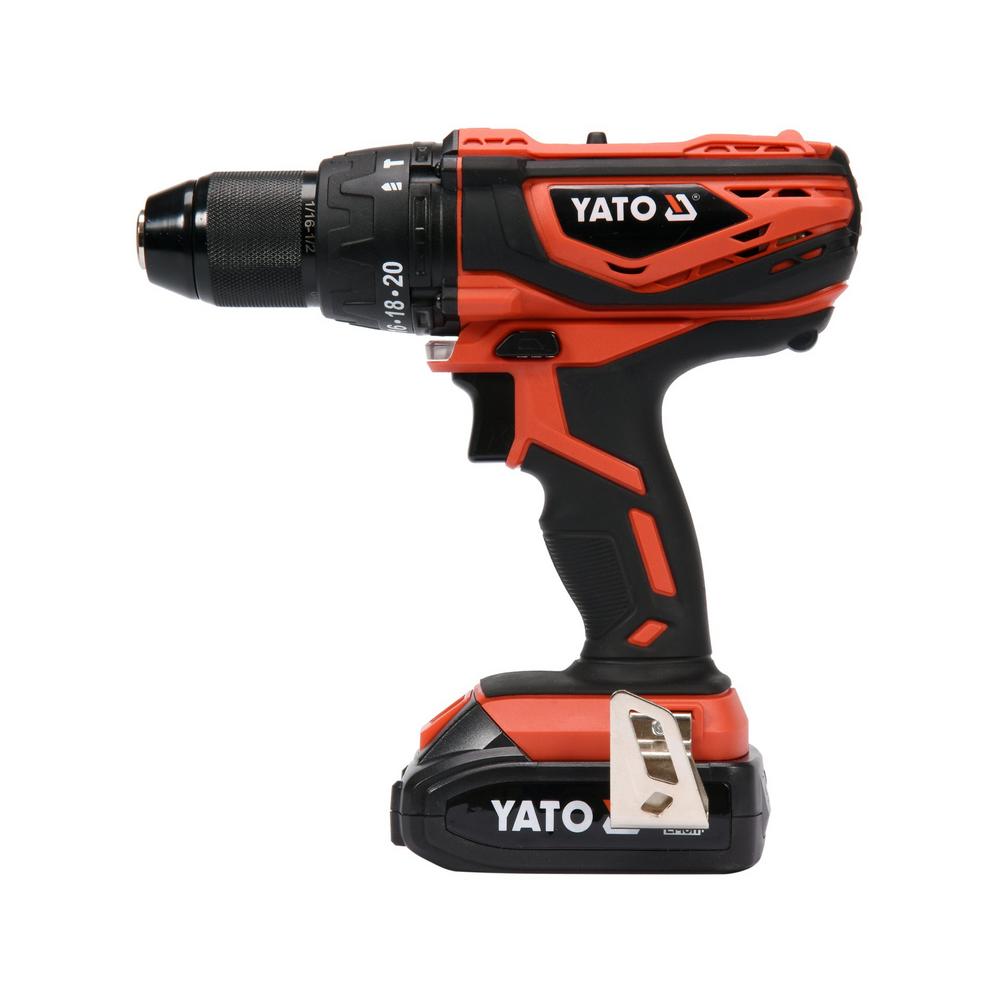

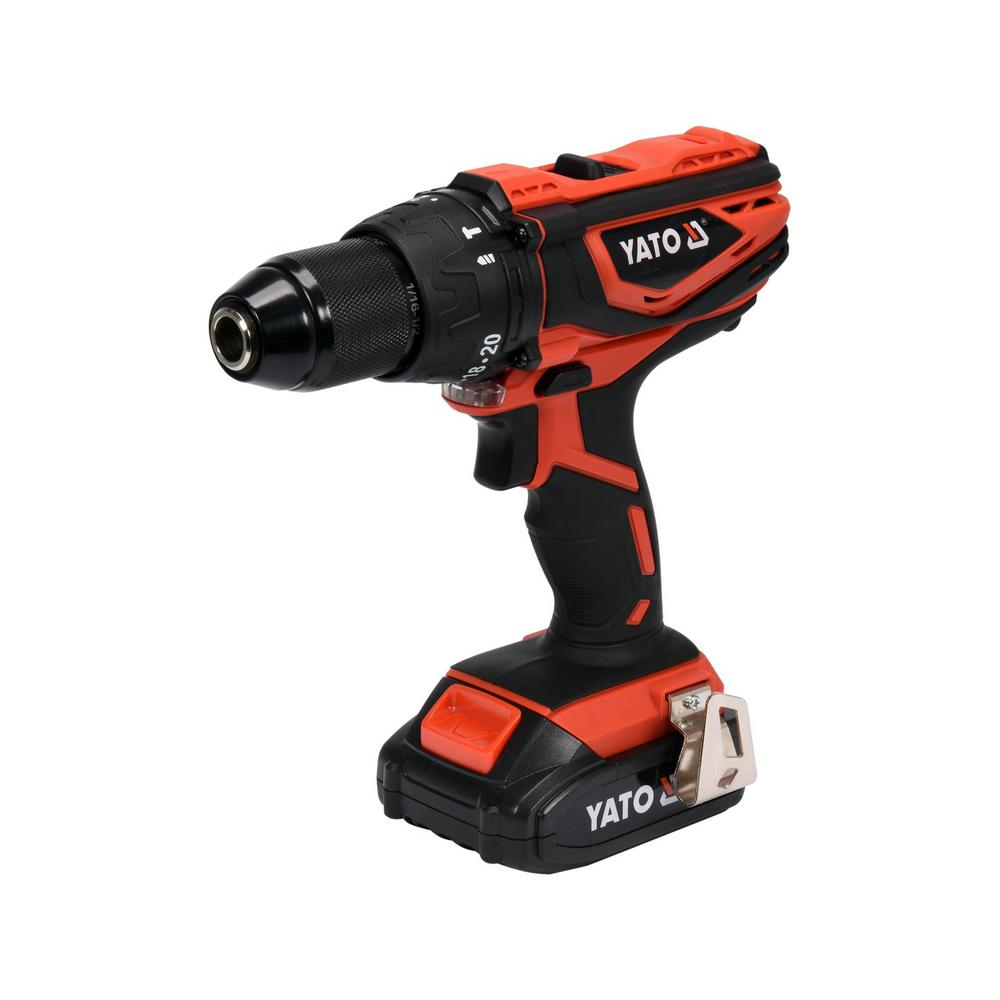

Yato akkuiskuporakone 40 Nm 2 Ah -sarja (YT-82786) sisältää 18 V iskuporakone-ruuvinvääntimen, 2 Ah Li-Ion-akun ja laturin. Suurin vääntömomentti on 40 Nm, ja kone toimii kolmessa tilassa: ruuvaus, poraus ja iskuporaus. Akku sopii myös muihin Yato 18 V -järjestelmän työkaluihin.
Mekaanisesti vaihdettava kaksivaihteinen vaihteisto antaa kierrosnopeudet 0–440 ja 0–1650 min⁻¹. Iskumekanismin iskutaajuus on 0–7920 / 0–29 700 min⁻¹, ja se kytketään päälle istukan takana olevan säätörenkaan vasarasymbolilla. Kierrosnopeutta säädetään portaattomasti liipaisimen painalluksella, ja karajarru pysäyttää istukan liipaisimen vapautuessa.
Itsekeskittävän istukan kiinnitysalue on 1,5–13 mm. Suurin poraushalkaisija on 25 mm puuhun, 10 mm teräkseen ja 13 mm betoniin. Ruuvaustilassa numeroitu säätörengas asettaa vääntömomentin, jolla ylikuormituskytkin laukeaa; poraus- ja iskuporausasennossa kytkin ei rajoita momenttia.
Koneen paino on 1,3 kg, sähköinen eristysluokka III ja kotelointiluokka IP20. Rungossa on LED-työvalo ja metallinen vyökoukku. Laturi (220–240 V~, 60 W, lähtö 21 V DC / 2,4 A) lataa 2 Ah akun noin 1 tunnissa, ja akun painikkeella toimiva LED-ilmaisin näyttää varaustilan.
Käyttötarkoitus ja soveltuvuus:
Iskuporakone-ruuvinväännin on tarkoitettu reikien poraamiseen puuhun, metalleihin ja kiviaineksiin sekä ruuvien ja pulttien kiinnittämiseen ja irrottamiseen. Iskuporausta käytetään betoniin, kovaan tiileen ja kiveen, ei puuhun eikä muoviin.
- Kiinnitykset betoniin ja tiileen: Tulppareiät enintään 13 mm iskuporanterällä esimerkiksi hyllyjen, kannakkeiden ja verhotankojen asennukseen.
- Puutyöt: Reiät puuhun enintään 25 mm terällä sekä ruuvien kiinnitys ensimmäisellä vaihteella.
- Metallityöt: Reiät teräkseen enintään 10 mm terällä; terästä porattaessa terää jäähdytetään koneöljyllä.
- Asennus ja kokoonpano: Kalusteiden kokoaminen ja ruuvien irrottaminen vastapäivään pyörimisellä pienimmällä kierrosluvulla.
Sarjan akku käy myös muihin Yato 18 V -työkaluihin, kuten Yato Akkupistosaha 18V runko, ja lisäakuksi sopii Yato 18V Li-Ion akku. Suurempaa vääntömomenttia tarvittaessa saman järjestelmän vaihtoehto on Yato Akkuiskuporakone 18V 75Nm hiiliharjaton moottori runko.
Pakkauksen sisältö:
- Yato iskuporakone-ruuvinväännin 18 V vyökoukulla
- Li-Ion-akku 18 V 2 Ah
- Laturi
- Käyttöohje
Ominaisuudet:
- 40 Nm vääntömomentti: Riittää ruuvaukseen ja poraukseen puuhun, metalliin ja kiviainekseen.
- Kaksi mekaanista vaihdetta: 0–440 min⁻¹ ruuvaukseen ja 0–1650 min⁻¹ poraukseen.
- Iskuporaus: Iskutaajuus enintään 29 700 min⁻¹ betonin ja kovan tiilen poraamiseen.
- Vääntömomentin säätörengas: Numeroasetukset ruuvaukseen sekä poran ja vasaran symbolit poraukseen ja iskuporaukseen.
- Ylikuormituskytkin: Laukeaa ruuvauksessa asetetulla momentilla ja suojaa kierteitä.
- Elektroninen kierrosnopeuden säätö: Nopeus säätyy liipaisimen painalluksella.
- Karajarru: Istukka pysähtyy liipaisimen vapautuessa.
- Pyörimissuunnan valitsin: R – myötäpäivään, L – vastapäivään.
- Itsekeskittävä istukka 1,5–13 mm: Poranterät ja kärjenpidin kiristetään käsin.
- LED-työvalo ja vyökoukku: Valaisee porauskohdan; kone ripustetaan vyöhön työn tauoilla.
- 2 Ah akku ja pikalaturi: Latausaika noin 1 h; akussa LED-varaustilan ilmaisin.
- Yato 18 V -järjestelmä: Akut YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah) ja YT-828465 (9 Ah).
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Suurin vääntömomentti: 40 Nm.
- Kierrosluku (tyhjäkäynti): 0–440 / 0–1650 min⁻¹.
- Iskutaajuus: 0–7920 / 0–29 700 min⁻¹.
- Toiminnot: ruuvaus, poraus, iskuporaus.
- Isku: kyllä.
- Suurin poraushalkaisija puuhun: 25 mm.
- Suurin poraushalkaisija teräkseen: 10 mm.
- Suurin poraushalkaisija betoniin: 13 mm.
- Istukan kiinnitysalue: 1,5–13 mm.
- Istukan tyyppi: itsekeskittävä.
- Elektroninen kierrosnopeuden säätö: kyllä.
- Karajarru: kyllä.
- Pyörimissuunnan vaihtokytkin: kyllä.
- Toimintatilan valitsin: kyllä.
- Työvalo: kyllä.
- Akkutyyppi: Li-Ion, 18 V.
- Akun kapasiteetti: 2000 mAh (2 Ah).
- Akkuja sarjassa: 1.
- Laturi sarjassa: kyllä.
- Latausaika: 1 h.
- Pikalataus: kyllä.
- Akun varaustilan ilmaisin: kyllä.

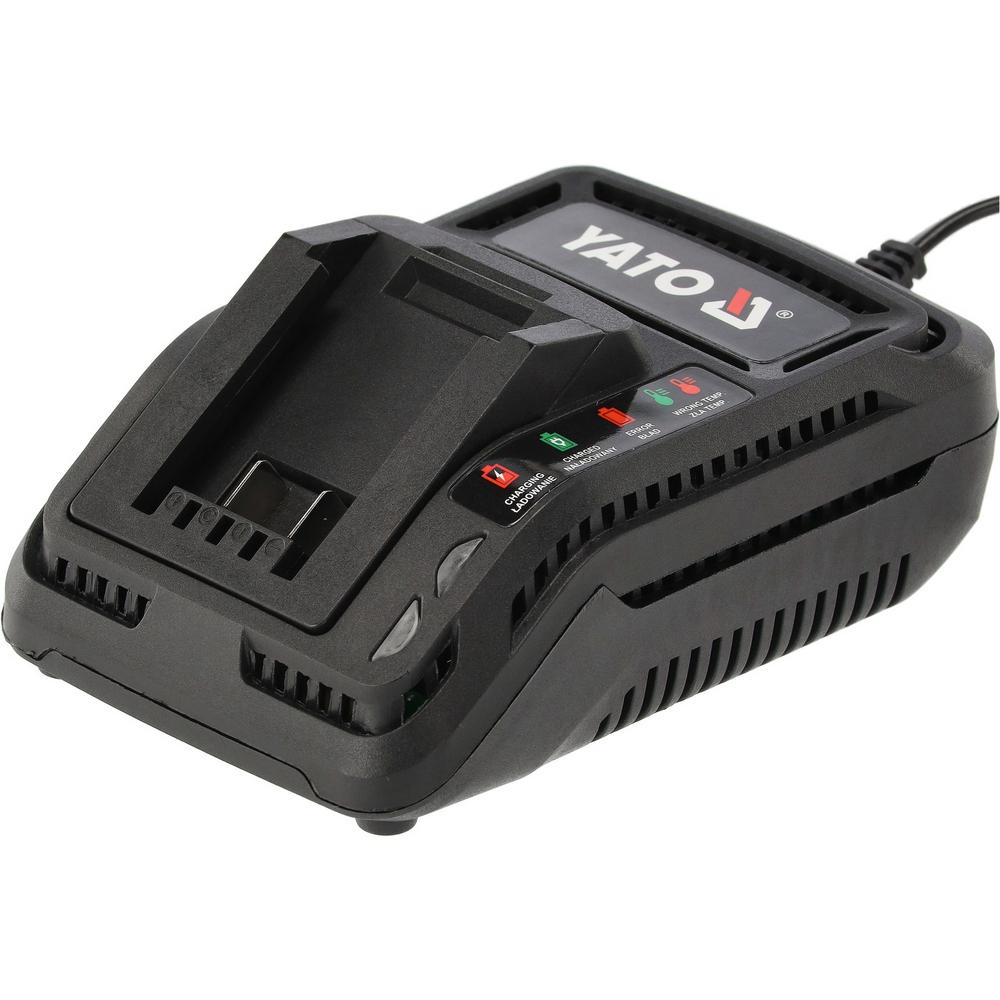

- Laturi: 220–240 V~, 50/60 Hz, 60 W; lähtö 21 V DC, 2,4 A.
- Sähköinen eristysluokka: III.
- Kotelointiluokka: IP20.
- Äänenpainetaso LpA: 82,0 ± 3,0 dB(A).
- Äänitehotaso LwA: 93,0 ± 3,0 dB(A).
- Tärinä ah (iskulla / ilman iskua): 3,0 ± 1,5 / 9,89 ± 1,5 m/s².
- Työkalun paino: 1,3 kg.
- Ulkopintojen suurin sallittu lämpötila: 60 °C.
- Standardit: EN 62841-1, EN 62841-2-1, EN IEC 55014-1, EN IEC 55014-2.
Yato akkuiskuporakone 40 Nm 2 Ah käyttöohje:
Lataus: Akku toimitetaan lataamattomana. Puhdista akun navat kuivalla liinalla, työnnä akku laturiin ja kytke laturi pistorasiaan. Punainen LED palaa latauksen aikana, vihreä ilmaisee täyden akun. Työnnä ladattu akku koneeseen, kunnes salpa lukittuu.
Vaihde ja vääntömomentti: Valitse pienempi vaihde ruuvien kiristämiseen ja avaamiseen, suurempi poraamiseen. Ruuvauksessa aseta istukan takana oleva rengas pienimpään numeroon ja suurenna, kunnes kiristys on oikea; kokeile ensin hukkamateriaaliin. Numeroasetuksia ei käytetä poraamiseen.
Terän kiinnitys: Työnnä poranterä istukkaan ja kiristä istukka käsin. Aseta rengas poran symboliin (poraus) tai vasaran symboliin (iskuporaus betoniin). Ruuvauskärjet kiinnitetään kärjenpitimellä tai suoraan istukkaan.
Poraus: Kiinnitä työkappale puristimilla tai ruuvipenkkiin ja merkitse porauskohta pistepuikolla. Suurille rei’ille poraa ensin ohjausreikä. Betoniin poraa ensin pieni reikä ilman iskua ja sitten varsinainen reikä iskulla kovametallisella iskuporanterällä. Pidä konetta molemmin käsin ja vaihda pyörimissuuntaa vain koneen ollessa pysähdyksissä.
Huolto: Irrota akku ja puhdista runko, tuuletusaukot ja kytkimet paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä, erityisesti iskuporauksessa.
- Irrota akku ennen terän vaihtoa, säätöjä, huoltoa ja säilytystä.
- Pidä koneesta kiinni eristetyistä tartuntapinnoista, jos terä voi osua piilossa oleviin sähköjohtoihin.
- Tue kone kunnolla: terän juuttuessa vääntömomentti voi kiertää konetta.
- Aloita poraus pienellä nopeudella terän kärki kappaletta vasten; älä ylitä terän suurinta sallittua nopeutta.
- Älä käytä konetta lisälaitteiden käyttövoimana. Ulkopintojen lämpötila ei saa ylittää 60 °C.
- Lataa akku vain mukana tulevalla laturilla kuivassa tilassa aikuisen valvonnassa; älä oikosulje akun napoja. Ei sateeseen eikä kosteisiin tiloihin (IP20). Ei lasten käyttöön.
Usein Kysyttyä, UKK:
Mitä kuuluu Yato akkuiskuporakone 40 Nm 2 Ah -sarjaan? Iskuporakone-ruuvinväännin vyökoukulla, 18 V 2 Ah Li-Ion-akku ja laturi.
Kuinka kauan akun lataus kestää? 2 Ah akun lataus kestää noin tunnin mukana tulevalla laturilla.
Mitkä akut sopivat koneeseen? Yato 18 V Li-Ion -akut YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah) ja YT-828465 (9 Ah).
Voiko koneella porata betonia? Kyllä, iskuporausasennossa enintään 13 mm reikiä kovametallisella iskuporanterällä.
Kuinka suuren reiän koneella voi porata teräkseen? Suurin poraushalkaisija teräkseen on 10 mm; suurille rei’ille porataan ensin ohjausreikä.
Miksi numeroasetuksia ei käytetä poraamiseen? Numeroasetuksissa ylikuormituskytkin voi laueta porauksen aikana, mikä voi vaurioittaa materiaalia tai terää.
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen. Yato akkuiskuporakone 40 Nm 2 Ah -sarjan kone ja laturi ovat sähkölaitteita: käytöstä poistetut laitteet toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen, ei sekajätteeseen. Li-Ion-akku palautetaan akkukeräykseen tai myyjälle; teippaa koskettimet ennen kuljetusta.
