Kuvaus

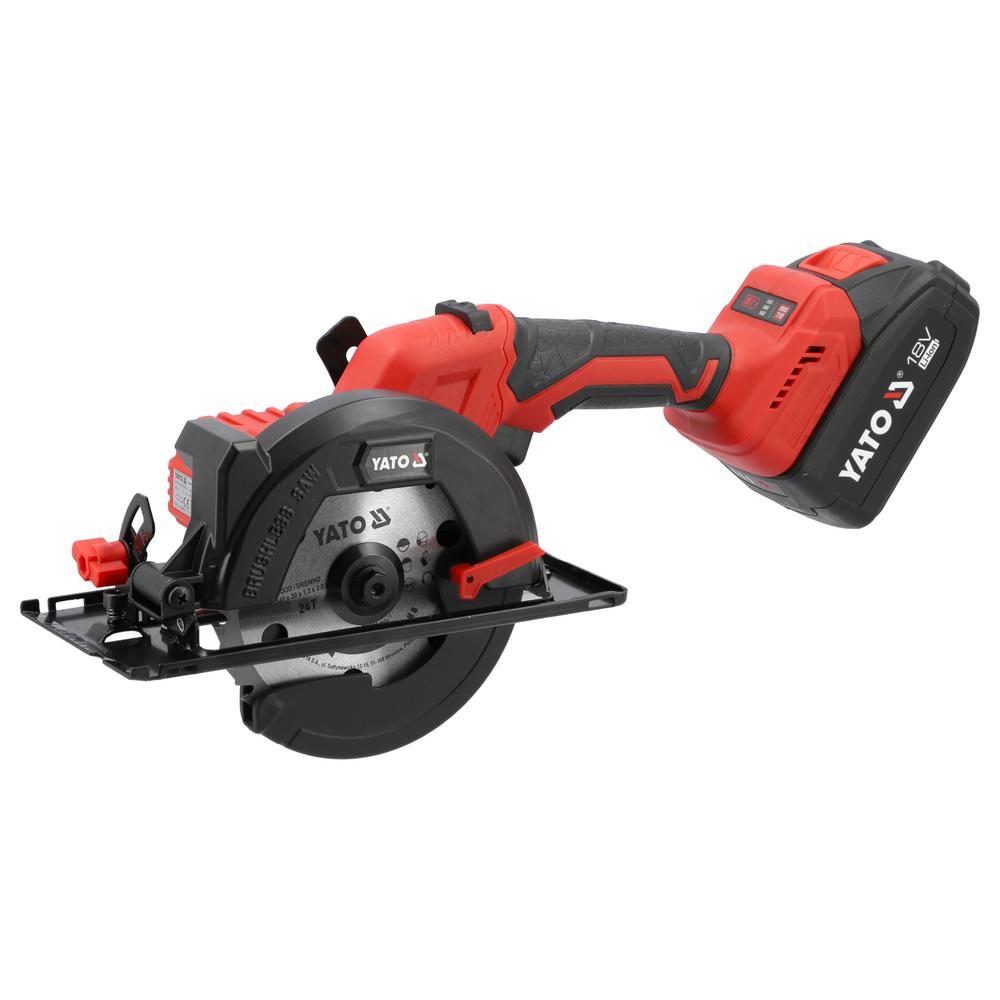

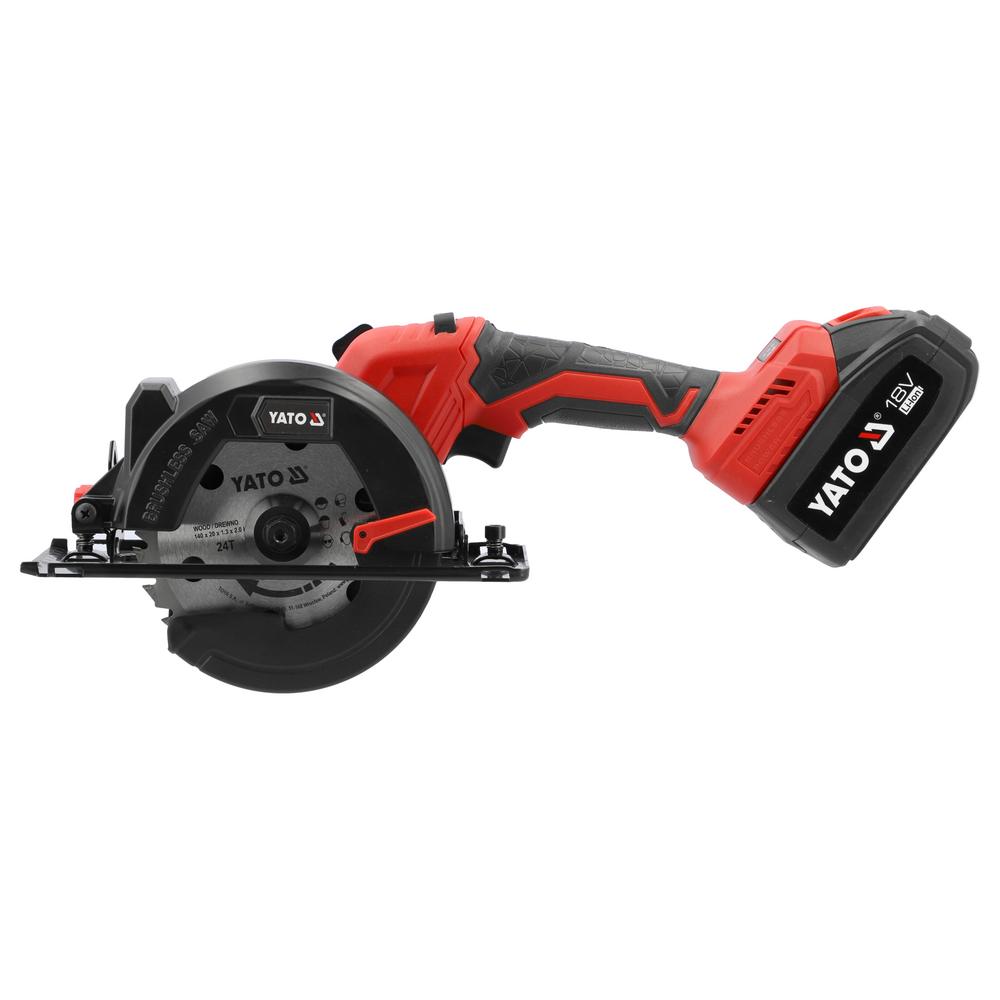

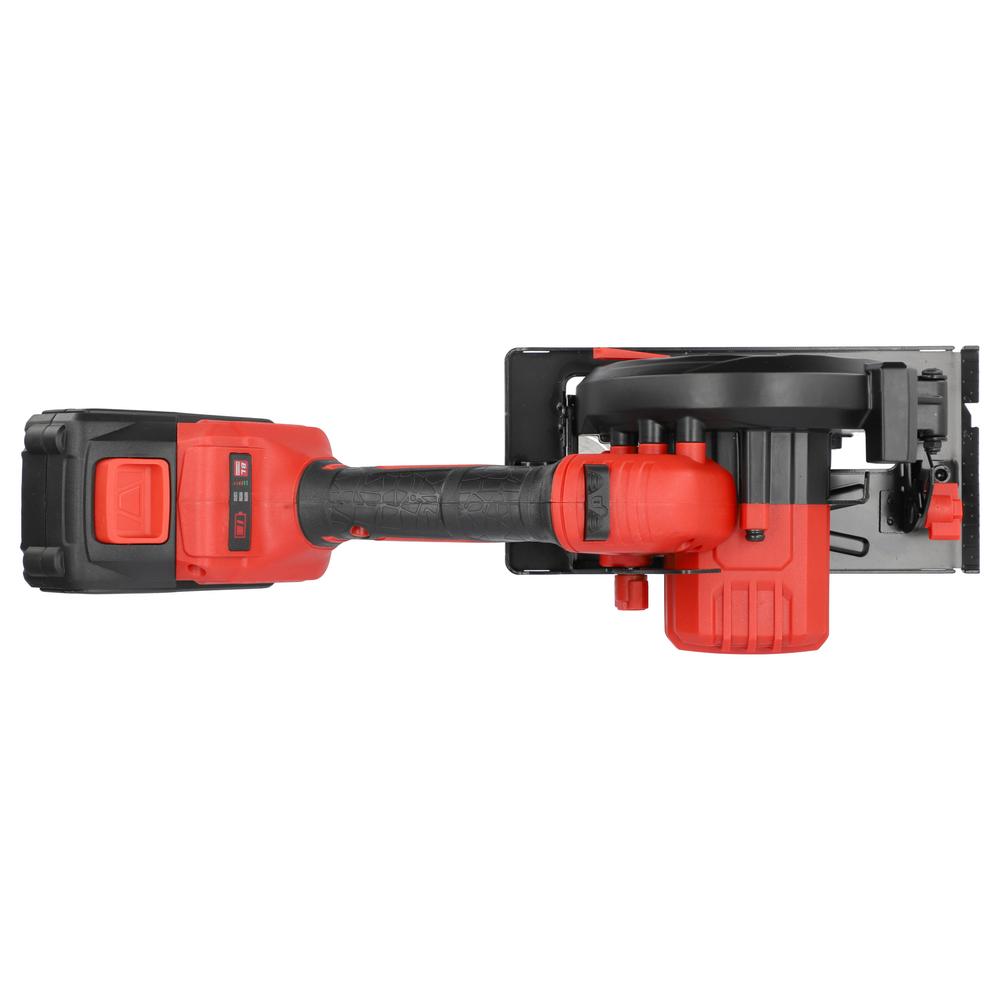

Yato akkukäsisirkkeli 18V 140 mm 2×4 Ah on akkukäyttöinen käsisirkkeli, jossa on hiiliharjaton (BL) moottori ja 140 mm sahanterä. Saha on tarkoitettu suoriin sahauksiin massiivipuuhun, vaneriin, lastulevyyn, MDF-levyyn ja OSB-levyyn. Sarjaan kuuluvat kaksi 18 V 4 Ah Li-Ion-akkua ja laturi, joten sirkkeli on käyttövalmis ensimmäisen latauksen jälkeen.
Moottorin nimelliskierrosluku on 6150 min⁻¹. Suurin sahaussyvyys on 51 mm suorassa kulmassa ja 32 mm 45°:n kulmassa, joten 50 mm:n vahvuinen sahatavara katkeaa yhdellä vedolla. Sahauskulma säädetään portaattomasti välillä 0–45° etuosan asteikolta, ja sahaussyvyys lukitaan takaosan asteikollisella ohjaimella.

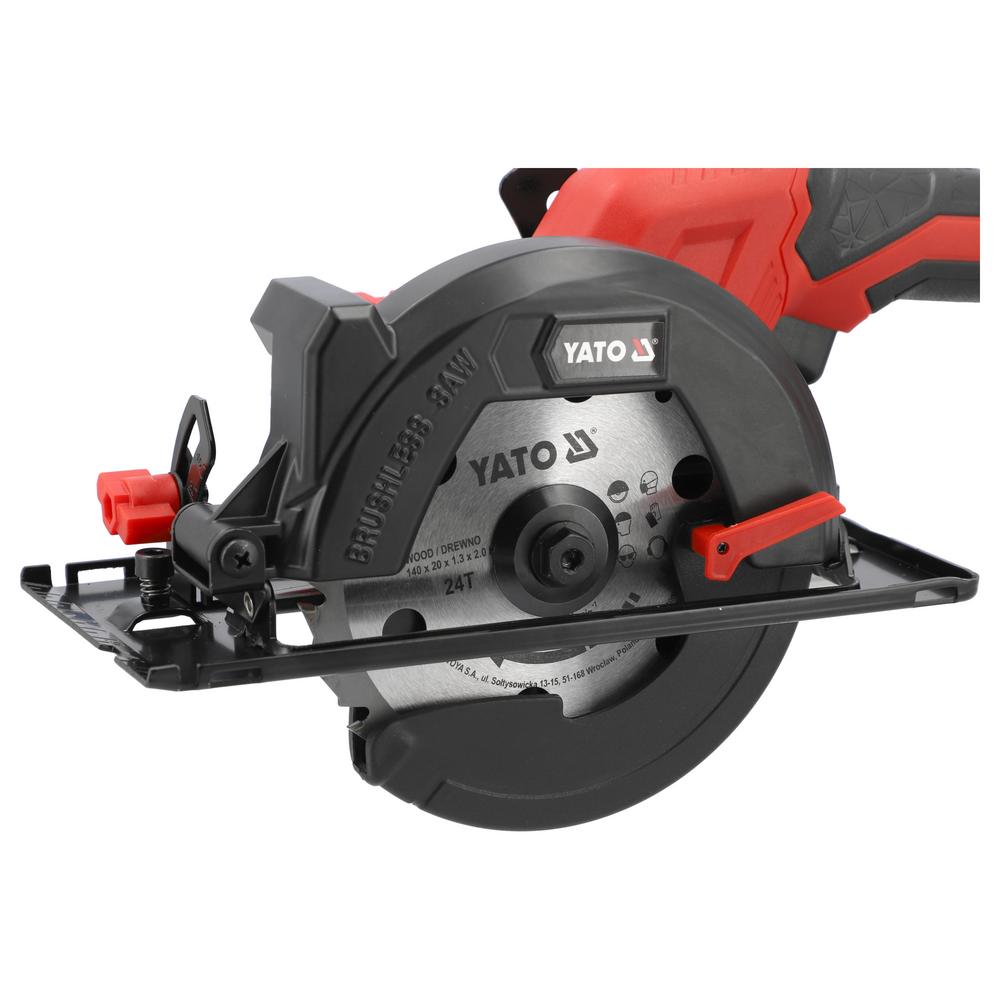

Sahanterän ulkohalkaisija on 140 mm, keskireikä 20 mm ja suurin sallittu paksuus 1,1 mm; kuvan terässä on 24 hammasta. Pohjalevyyn kiinnitettävä asteikollinen ohjain pitää sahauslinjan suorana pitkittäissahauksessa. Liikkuva alasuojus peittää terän automaattisesti, ja kytkimen lukitus estää tahattoman käynnistyksen.
Käyttöjännite on 18 V DC, suojausluokka III ja kotelointiluokka IPX0, joten sirkkeli on tarkoitettu kuiviin olosuhteisiin. Saha painaa 1,9 kg ilman akkua. Äänitehotaso on 102,0 ± 3,0 dB(A) ja tärinä 1,2 ± 1,5 m/s², joten kuulonsuojaimet ovat aina tarpeen.
Käyttötarkoitus ja soveltuvuus:
Yato akkukäsisirkkeli 18V 140 mm 2×4 Ah on tarkoitettu suoriin poikki- ja pitkittäissahauksiin puussa ja puupohjaisissa levyissä.
- Rakennus- ja kirvesmiehen työt: Runkotavaran, koolausten ja kattoruoteiden katkaisu 51 mm:n syvyyteen ja viisteet 45° kulmaan asennuskohteessa ilman verkkovirtaa.
- Levytyöt: Vaneri-, OSB-, lastu- ja MDF-levyjen sahaus suoraan linjaan asteikollisen ohjaimen avulla; ohuille alle 1 cm levyille valitaan tiheähampainen terä.
- Puusepän- ja sisustustyöt: Listojen, hyllylevyjen ja runkojen mittaan sahaus, kun kevyt 1,9 kg:n saha on helpompi viedä työkohteeseen kuin pöytäsirkkeli.
- Remontit ja piharakentaminen: Terassilautojen, aidan lautojen ja vanerilevyjen katkaisu ulkona kuivalla säällä.
Sahaan käyvät myös muut Yato 18 V -akut, kuten Yato 18V Li-Ion akku. Suurempaa 165 mm terää ja 54 mm sahaussyvyyttä tarvitseville sopii Yato Akkukäsisirkkeli 18V 165 mm runko. Ilman akkuja ja laturia sama saha on malli YT-828118.
Pakkauksen sisältö:
- Yato akkukäsisirkkeli 18 V 140 mm
- Asteikollinen ohjain (sivuohjain)
- 2 kpl Li-Ion-akku 18 V 4 Ah
- Laturi
- Käyttöohje
Ominaisuudet:

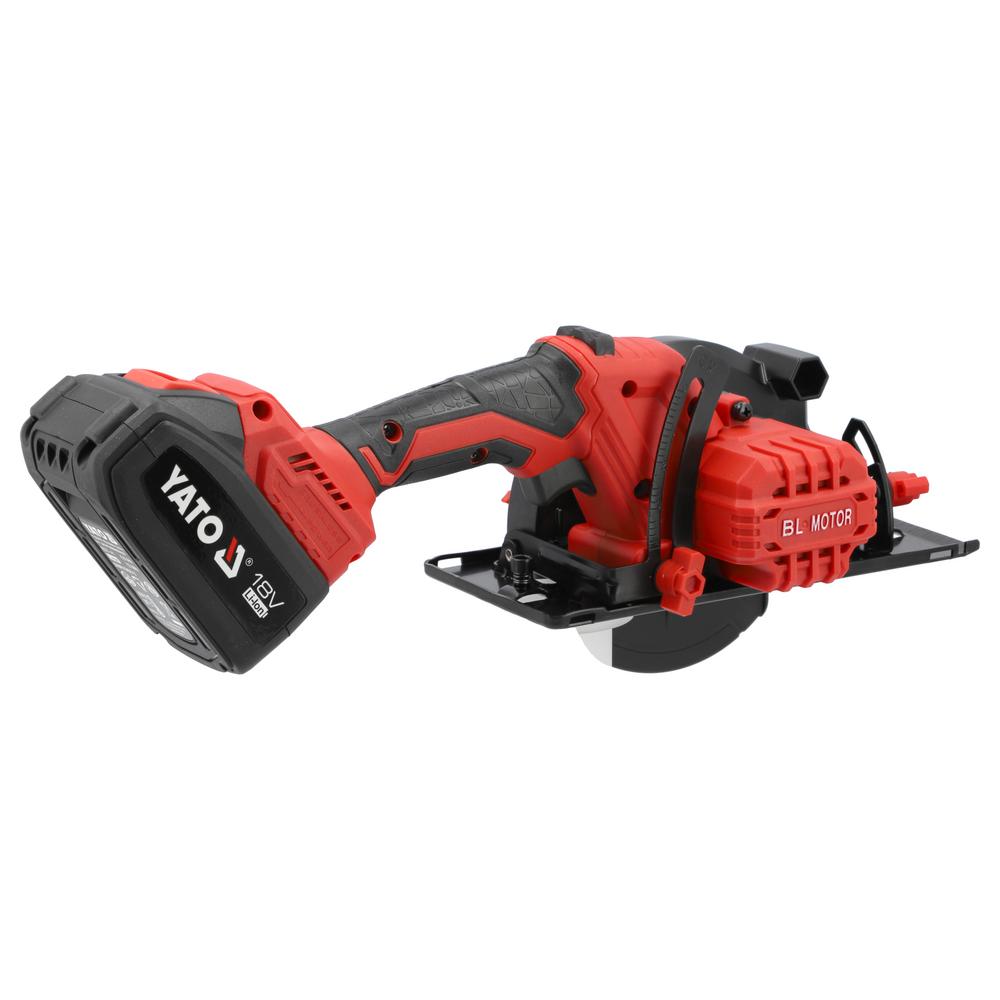

- Hiiliharjaton moottori: Ei kuluvia hiiliharjoja; tasainen käynti 6150 min⁻¹ ja pienempi energiankulutus pidentävät akun käyttöaikaa.
- Sahaussyvyys 51 mm: Suoraan 51 mm ja 45°:n viisteeseen 32 mm; syvyys säädetään takaosan asteikollisella ohjaimella ja lukitaan ruuvilla.
- Kallistus 0–45°: Kulma asetetaan etuosan asteikolta ja lukitaan lukitusruuvilla.
- Asteikollinen sivuohjain: Kiinnitetään pohjalevyyn ja säädetään haluttuun sahausleveyteen suoraa pitkittäissahausta varten.
- Automaattinen alasuojus: Liikkuva suojus peittää terän, kun saha nostetaan työkappaleelta.
- Kytkimen lukitus: Saha käynnistyy vasta, kun lukituspainiketta painetaan ennen kytkintä; lukitusta ei tarvitse pitää painettuna sahauksen aikana.
- Pölynpoistoaukko: Kovaa puuta sahattaessa aukkoon voi liittää ulkoisen pölynkeräimen.
- Yato 18 V -järjestelmä: Yhteensopiva Yato 18 V Li-Ion -akkujen YT-828461–YT-828465 ja laturien YT-828498–YT-828504 kanssa.

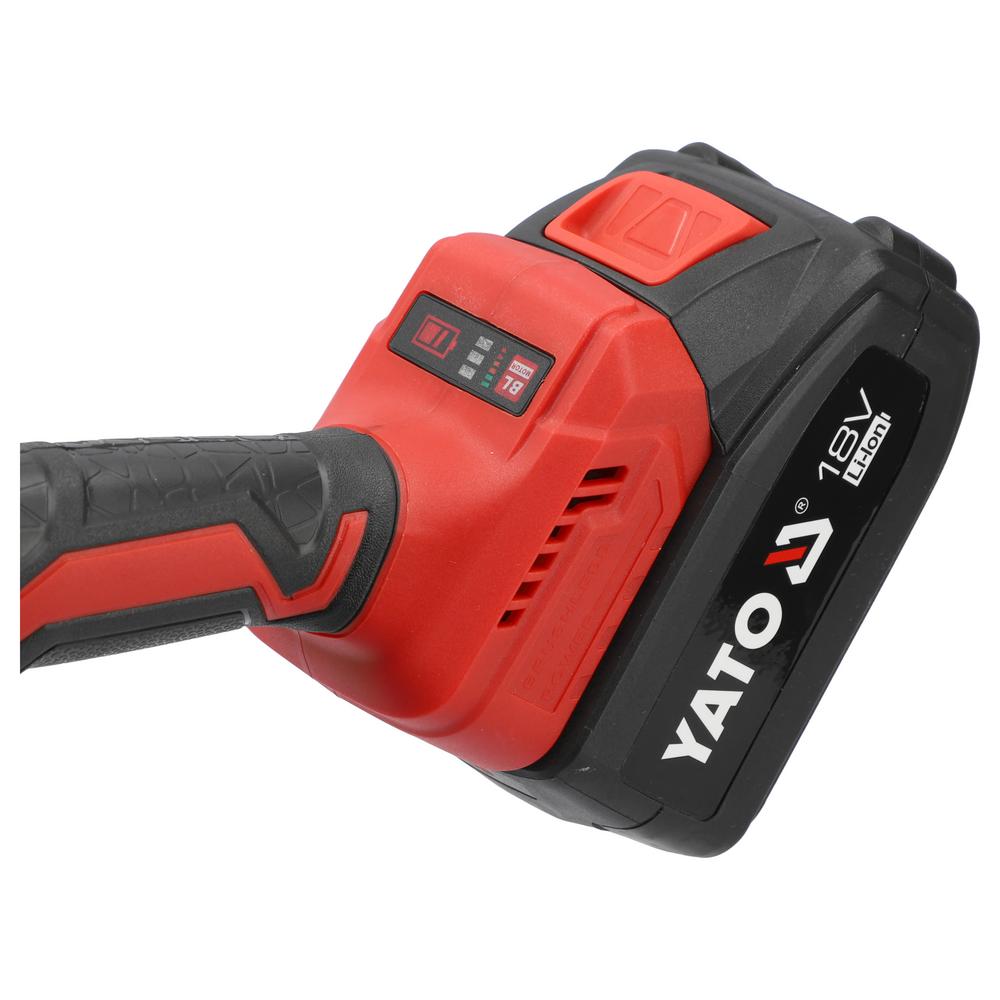

- Kaksi akkua ja laturi: Kaksi 4 Ah akkua mahdollistavat vuorottelun: toinen latautuu noin 2 tunnissa, kun toisella sahataan. Akussa on varaustason ilmaisin ja laturissa merkkivalot.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Akkutyyppi: Li-Ion (Yato 18 V).
- Akun kapasiteetti: 4000 mAh (4 Ah).
- Akkuja toimituksessa: 2.
- Laturi toimituksessa: kyllä.
- Latausaika: 2 h.
- Pikalataus: kyllä.
- Varaustason ilmaisin: kyllä.
- Laturi: 200–240 V~, 50/60 Hz; lähtöjännite 21,5 V DC, virta 2,2 A.
- Moottori: hiiliharjaton (BL).
- Nimelliskierrosluku: 6150 min⁻¹.
- Suurin sahaussyvyys 90°: 51 mm.
- Suurin sahaussyvyys 45°: 32 mm.
- Sahauskulman säätö: 0–45°.
- Sahanterän ulkohalkaisija: 140 mm.
- Sahanterän keskireikä: 20 mm.
- Sahanterän suurin paksuus: 1,1 mm.
- Sahanterän hammasluku: 24.
- Laser: ei.
- Suojausluokka: III.
- Kotelointiluokka: IPX0.
- Äänenpainetaso LpA: 94,0 ± 3,0 dB(A).
- Äänitehotaso LwA: 102,0 ± 3,0 dB(A).
- Tärinä ah: 1,2 ± 1,5 m/s².
- Paino: 1,9 kg (ilman akkua).
- Pintalämpötila käytössä: enintään 60 °C.
- Halkaisukiilan säätö: etäisyys terän hammaskehästä enintään 5 mm; hammaskehä enintään 5 mm kiilan alareunan alapuolella.
- Standardit: EN 62841-1, EN 62841-2-5, EN IEC 55014-1, EN IEC 55014-2.
Yato akkukäsisirkkeli 18V 140 mm 2×4 Ah käyttöohje:
Akun lataus: Akut toimitetaan lataamattomina. Työnnä akku laturiin ja kytke laturi pistorasiaan; vihreä vilkkuva valo tarkoittaa latausta ja jatkuva vihreä täyttä akkua. 4 Ah akku latautuu noin 2 tunnissa. Lataa vain kuivassa sisätilassa aikuisen valvonnassa.
Akun kiinnitys: Työnnä akku akkupaikkaan koskettimet edellä, kunnes salpa lukittuu. Irrota akku painamalla salpaa ja liu’uttamalla akku ulos.
Terän asennus: Irrota akku. Lukitse karan pyöriminen, avaa terän kiinnitysruuvi avaimella ja irrota ulompi laippa ja vanha terä. Puhdista kara, laipat ja suojuksen sisäpuoli, asenna uusi terä niin, että terän ja suojuksen pyörimissuuntanuolet osoittavat samaan suuntaan, ja kiristä ruuvi. Älä irrota suojuksia teränvaihdon aikana.
Säädöt: Löysää takaosan asteikollisen ohjaimen lukitus, aseta sahaussyvyys niin, että terä ulottuu työkappaleen alapuolelle alle hampaan korkeuden verran, ja lukitse ruuvi. Aseta kallistuskulma etuosan asteikolta ja kiristä lukitusruuvi. Kiinnitä tarvittaessa sivuohjain pohjalevyyn ja lukitse sahausleveys.
Sahaus: Kiinnitä työkappale puristimilla ja tue suuret levyt sahauslinjan molemmin puolin. Aseta pohjalevy työkappaleelle niin, ettei terä kosketa sitä, paina kytkimen lukitusta ja sitten kytkintä, anna terän saavuttaa täysi kierrosnopeus ja ohjaa sahaa tasaisesti molemmin käsin. Jos terä juuttuu, vapauta kytkin ja pidä saha paikallaan, kunnes terä on pysähtynyt.
Huolto: Irrota akku ennen huoltoa. Tarkista alasuojuksen jousi ja vapaa liike ennen jokaista käyttöä. Puhdista runko, tuuletusaukot ja suojukset paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja. Säilytä akut 0–30 °C:ssa noin 70 % varauksessa ja lataa ne vähintään kerran vuodessa.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia, työkäsineitä ja hengityssuojainta.
- Älä käytä sahaa ilman sahanterän suojuksia äläkä lukitse liikkuvaa alasuojusta auki-asentoon.
- Takaiskun vaara: pidä sahasta kiinni molemmin käsin, seiso sahauslinjan sivussa äläkä vedä sahaa taaksepäin terän pyöriessä.
- Pidä kädet loitolla sahausalueesta äläkä kurota työkappaleen alle. Älä pidä työkappaletta kädessä tai jalkaa vasten.
- Sahaa vain suoraa linjaa; kaarevien linjojen sahaus on kielletty. Käytä vain 140 × 20 mm teriä, joiden paksuus on enintään 1,1 mm; ei hiomalaikkoja eikä HSS-teriä.
- Irrota akku aina ennen teränvaihtoa, säätöjä ja huoltoa. Terä pyörii hetken sammutuksen jälkeen.
- Lataa akku vain Yato 18 V -laturilla kuivassa tilassa. Älä oikosulje akun napoja äläkä käytä vaurioitunutta akkua.
- Ei lasten käyttöön. Kotelointiluokka IPX0: ei sateeseen eikä kosteisiin tiloihin.
Usein Kysyttyä, UKK:
Kuinka syvälle Yato akkukäsisirkkeli 18V 140 mm 2×4 Ah sahaa? Suoraan 51 mm ja 45°:n kulmassa 32 mm, joten 50 mm:n vahvuinen sahatavara katkeaa yhdellä vedolla.
Mikä terä sirkkeliin sopii? Pyörösahanterä, jonka ulkohalkaisija on 140 mm, keskireikä 20 mm ja paksuus enintään 1,1 mm; terän sallitun kierrosnopeuden on oltava vähintään 6150 min⁻¹.
Mitä sarjaan kuuluu? Sirkkeli, asteikollinen sivuohjain, kaksi 18 V 4 Ah Li-Ion-akkua ja laturi; akku latautuu noin 2 tunnissa. Ilman akkuja ja laturia saha on malli YT-828118.
Mitkä akut sahaan käyvät? Yato 18 V Li-Ion -akut YT-828461–YT-828465; ne ladataan Yato-latureilla YT-828498–YT-828504.
Voiko sahalla sahata metallia tai kaarevia linjoja? Ei. Saha on tarkoitettu puulle ja puupohjaisille levyille, ja sillä sahataan vain suoraa linjaa.
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperikeräykseen. Yato akkukäsisirkkeli 18V 140 mm 2×4 Ah on sähkölaite: käytöstä poistettu saha ja laturi toimitetaan sähkö- ja elektroniikkaromun (SER) keräyspisteeseen, ei sekajätteeseen. Li-Ion-akut palautetaan akkukeräykseen tai myyjälle; teippaa akun navat ennen kuljetusta, äläkä kuljeta vaurioitunutta akkua. Kuluneet sahanterät kierrätetään metallinkeräykseen.
