Kuvaus
Yato akkukulmahiomakone 6 nopeutta 2×4 Ah (YT-828295) on Yato 18V -akkujärjestelmän hiiliharjaton kulmahiomakone 125 mm laikoille. Kierrosluku on 3000–8500 min⁻¹, ja se valitaan elektronisesti kuudesta vakionopeusportaasta. Sarjaan kuuluvat kaksi 4 Ah Li-Ion-akkua ja laturi.
Laikan reiän halkaisija on 22,2 mm ja karan kierre M14; kiinnitettävän laikan paksuus voi olla enintään 6 mm. Laikkojen sallitun kehänopeuden on oltava vähintään 80 m/s. Vaihteistokotelo on matala, joten koneella pääsee hiomaan pienakulmahitsejä, ja vaihteiston vääntömomentti riittää koneen painamiseen työkappaletta vasten katkaisussa ja hionnassa.
Nopeusportaan valintapaneeli on pöly- ja kosteussuojattu. Pehmeä käynnistys pidentää koneen käyttöikää, ja rungon pohjan aukot suojaavat hiiliharjattoman moottorin magneetin puoleensa vetämiltä metallilastuilta. Sähköinen suojausluokka on III ja kotelointiluokka IPX0.
Laturi lataa 4 Ah akun noin 2 tunnissa (21 V DC, 2,4 A, 60 W), ja kahden akun ansiosta toista voi ladata työn aikana. Akuissa on varaustason ilmaisin, ja ne käyvät kaikkiin Yato 18V -järjestelmän työkaluihin. Äänenpainetaso on 89,0 dB(A), äänitehotaso 97,0 dB(A) ja tärinä 7,28 m/s².
Käyttötarkoitus ja soveltuvuus:
Yato akkukulmahiomakone 6 nopeutta 2×4 Ah on tarkoitettu metallien sekä tiilen, luonnon- ja tekokiven, betonin ja lasitteiden hiomiseen ja katkaisuun materiaalille valituilla laikoilla. Puun hiontaan, puun katkaisuun ja kiillotukseen sitä ei käytetä. Tarvikkeiksi sopivat esimerkiksi Yato Katkaisulaikka metallille, Yato Lamellilaikka 125 mm ja Yato Kuppiharja M14 75 mm RST punottu. Sama kone ilman akkuja on Yato Akkukulmahiomakone 18V 125 mm runko.
- Hitsisaumojen hionta: matala vaihteistokotelo ulottuu pienakulmahitseihin; hiomalaikalla hiotaan sivupinnalla enintään 30° kulmassa.
- Metallin katkaisu: profiilit, putket ja pellit katkaistaan katkaisulaikalla suoraan linjaan laikka kohtisuorassa työkappaleeseen.
- Kivi ja keramiikka: kuivakatkaisuun ja -hiontaan tarkoitetuilla timanttilaikoilla, joiden segmenttien väli on enintään 10 mm.
- Ruosteen ja maalin poisto: teräsharjat ja hiomapaperilaikat pienillä nopeusportailla, hiomalaikat suurilla.
Pakkauksen sisältö:
- Akkukulmahiomakone 18V 125 mm
- Lisäkahva
- Laikan suojus
- Laikan kiinnitysavain

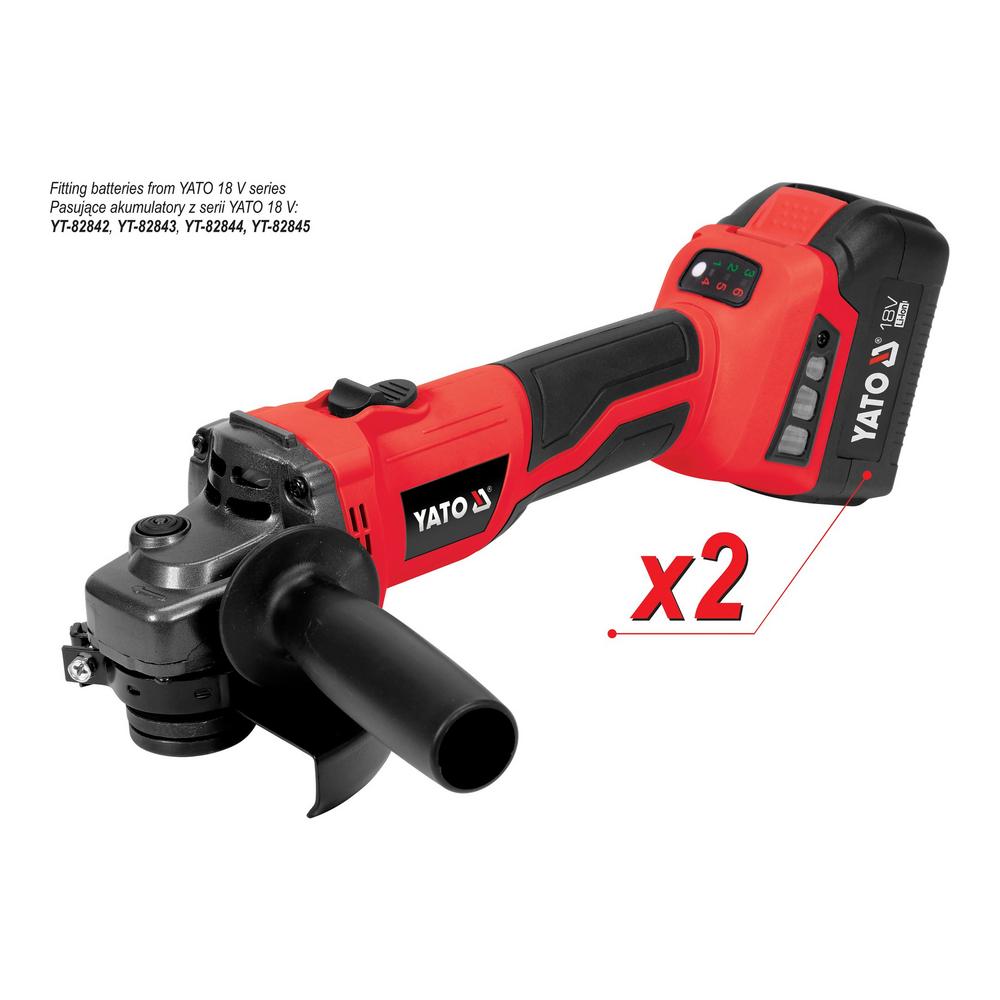

- 2 × Li-Ion-akku 18 V / 4 Ah
- Laturi
Ominaisuudet:
- Hiiliharjaton moottori: ei vaihdettavia hiiliharjoja.

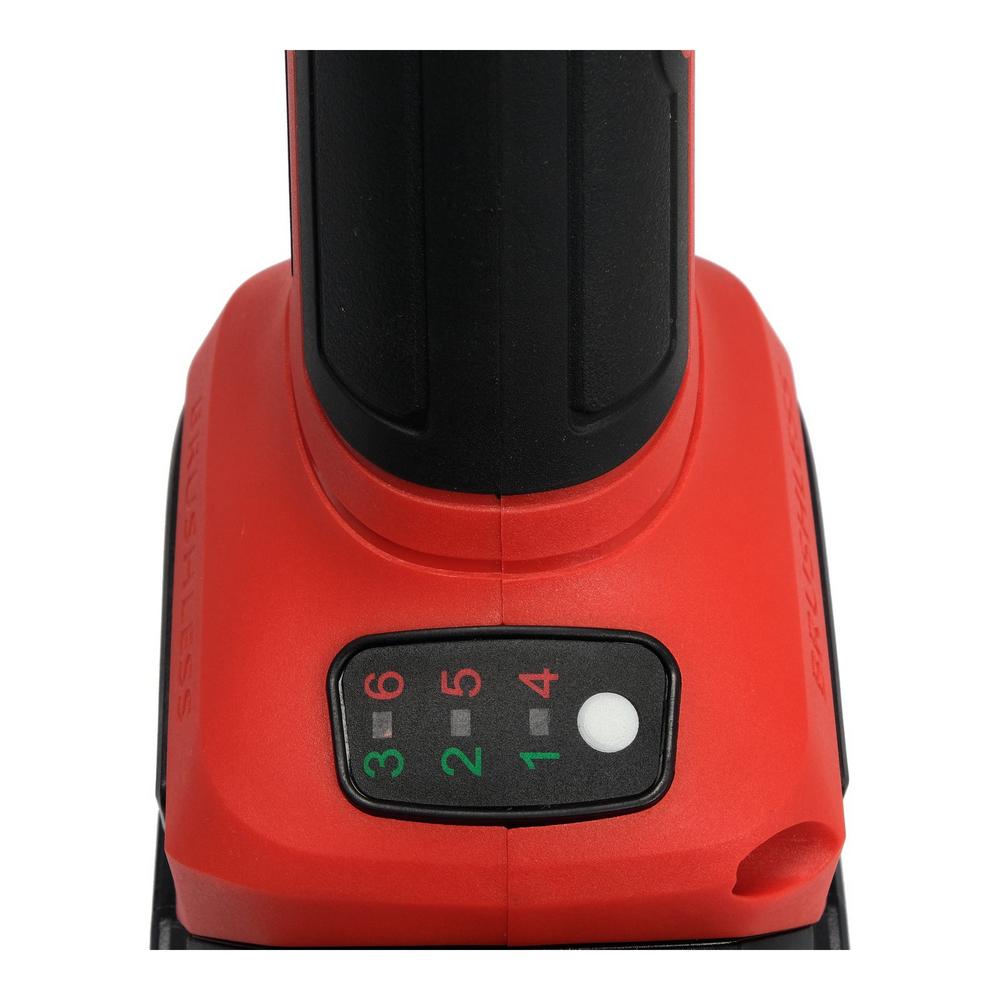

- Kuusiportainen vakionopeus: 3000–8500 min⁻¹, porras valitaan painikkeella; pienet portaat näkyvät vihreinä, suuret punaisina.
- Pehmeä käynnistys: kone kiihtyy tasaisesti, mikä pidentää sen käyttöikää.
- Matala vaihteistokotelo: helpottaa pienakulmahitsien hiontaa.
- Suojattu ohjauspaneeli: pöly- ja kosteussuojattu elektroninen paneeli.
- Lastusuojatut aukot: pohjan aukot estävät magneetin vetämiä metallilastuja pääsemästä moottoriin.
- Karan lukitus: laikan vaihto kiinnitysavaimella ilman erillistä pidintä.
- Kaksi 4 Ah akkua ja laturi: latausaika noin 2 h, pikalataus ja varaustason ilmaisin.
Tekniset Ominaisuudet:
- Kierrosluku: 3000–8500 min⁻¹.
- Laikan halkaisija: 125 mm.
- Laikan reiän halkaisija: 22,2 mm.
- Karan kierre: M14.
- Laikan suurin paksuus: 6 mm.
- Jännite: 18 V DC.
- Akkutyyppi: Li-Ion (Yato 18V).
- Akun kapasiteetti: 4000 mAh (4 Ah).
- Akkujen määrä: 2.
- Laturi: sisältyy.
- Latausaika: 2 h.
- Laturin tulojännite: 220–240 V, 50/60 Hz.
- Laturin lähtö: 21 V DC, 2,4 A; nimellisteho 60 W.
- Moottori: hiiliharjaton.
- Nopeuden säätö: kyllä, 6 porrasta.
- Pehmeä käynnistys: kyllä.
- Pikalataus: kyllä.
- Varaustason ilmaisin: kyllä.
- Sähköinen suojausluokka: III.
- Kotelointiluokka: IPX0.
- Äänenpainetaso LpA: 89,0 ± 3,0 dB(A).
- Äänitehotaso LwA: 97,0 ± 3,0 dB(A).
- Tärinä ah,AG: 7,28 ± 1,5 m/s² (pää- ja lisäkahva).
- Standardit: EN 62841-1, EN IEC 62841-2-3, EN 55014-1, EN 55014-2.
Yato akkukulmahiomakone 6 nopeutta 2×4 Ah käyttöohje:
Valmistelu: irrota akku aina ennen laikan vaihtoa ja säätöjä. Kiinnitä laikan suojus karan ympärille niin, että suojattu osa on käyttäjän käden puolella, ja kierrä lisäkahva koneen päähän. Älä koskaan käytä konetta ilman suojusta.
Laikan asennus: aseta ylempi kiinnityslaippa karaan, laikka laipan päälle ja kierrä alempi laippa kiinni. Paina karan lukitusta ja kiristä laippa avaimella. Laippojen asento riippuu siitä, onko laikka enintään vai yli 3,2 mm paksu. Koekäytä konetta ilman kuormaa noin minuutin ajan.
Akku ja nopeus: lataa akut laturissa (punainen LED = lataus, vihreä = täynnä). Työnnä akku paikalleen, kunnes salpa lukittuu. Valitse nopeusporras paneelin painikkeella: pienet portaat harjoille ja hiomapaperille, suuret hiomalaikoille.
Työskentely: kiinnitä työkappale ruuvipuristimeen tai puristimilla. Pidä konetta kahdella kädellä ja anna laikan saavuttaa täysi nopeus ennen kosketusta. Hio enintään 30° kulmassa liikuttaen konetta tasaisesti; katkaise laikka kohtisuorassa, suoraan linjaan ja ohjaa konetta laikan pyörimissuuntaan. Ulkopinnan lämpötila ei saa ylittää 60 °C.
Huolto: laikka pyörii vielä hetken sammutuksen jälkeen ja voi olla kuuma. Puhdista kotelo ja tuuletusaukot paineilmalla (enintään 0,3 MPa), siveltimellä tai kuivalla liinalla ilman kemikaaleja. Korjaukset tehdään valtuutetussa huollossa.
Varoitukset:
- Käytä aina silmiensuojainta tai kasvosuojainta, kuulonsuojaimia, hengityksensuojainta ja suojakäsineitä; äänitehotaso on 97 dB(A).
- Käytä vain laikkoja, joiden sallittu kehänopeus on vähintään 80 m/s ja sallittu kierrosluku vähintään 8500 min⁻¹; älä käytä vaurioituneita laikkoja.
- Älä käytä sahaketjulaikkoja, hammastettuja laikkoja tai suurempien koneiden kuluneita laikkoja.
- Takaiskun vaara: älä juuta laikkaa, älä seiso leikkauslinjalla ja käytä aina lisäkahvaa.
- Kipinät voivat sytyttää tulipalon; älä työskentele syttyvien materiaalien lähellä.
- Pidä kone eristetyistä kahvoista, jos laikka voi osua piilossa oleviin sähköjohtoihin; varo kaasuputkia syviä leikkauksia tehdessä.
- Laikka ja työkappale kuumenevat; anna niiden jäähtyä ennen kosketusta.
- Lataa akut vain mukana toimitetulla laturilla kuivassa tilassa aikuisen valvonnassa; älä oikosulje akun napoja.
Usein Kysyttyä, UKK:
Mitä Yato akkukulmahiomakone 6 nopeutta 2×4 Ah -sarjaan kuuluu? Kulmahiomakone, lisäkahva, laikan suojus, kiinnitysavain, kaksi 18 V / 4 Ah Li-Ion-akkua ja laturi. Hiomalaikat eivät sisälly.
Miten nopeutta säädetään? Painikkeella valitaan yksi kuudesta vakionopeusportaasta väliltä 3000–8500 min⁻¹. Pieniä portaita käytetään harjoille ja hiomapaperilaikoille, suuria hiomalaikoille.
Mitä laikkoja koneeseen sopii? 125 mm laikat, joiden reikä on 22,2 mm tai joissa on M14-kierre, paksuus enintään 6 mm ja sallittu kehänopeus vähintään 80 m/s.
Kuinka kauan akun lataus kestää? Mukana tuleva laturi lataa 4 Ah akun noin 2 tunnissa.
Sopivatko akut muihin Yato-työkaluihin? Kyllä. Akut ovat Yato 18V -järjestelmän Li-Ion-akkuja, ja niitä voi käyttää järjestelmän muissa 18 V työkaluissa.
Kierrätysohjeet:
Pahvipakkaus lajitellaan kartonginkeräykseen ja muoviosat muovinkeräykseen. Käytöstä poistettu Yato akkukulmahiomakone 6 nopeutta 2×4 Ah on sähkölaite (SER): se toimitetaan sähkö- ja elektroniikkaromun keräyspisteeseen tai myyjälle, ei sekajätteeseen. Li-Ion-akut kierrätetään erikseen akkujen ja paristojen keräyspisteessä navat teipattuina. Litiumioniakut ovat kuljetuksessa vaarallisia aineita: vaurioitunutta akkua ei saa lähettää.
