Kuvaus

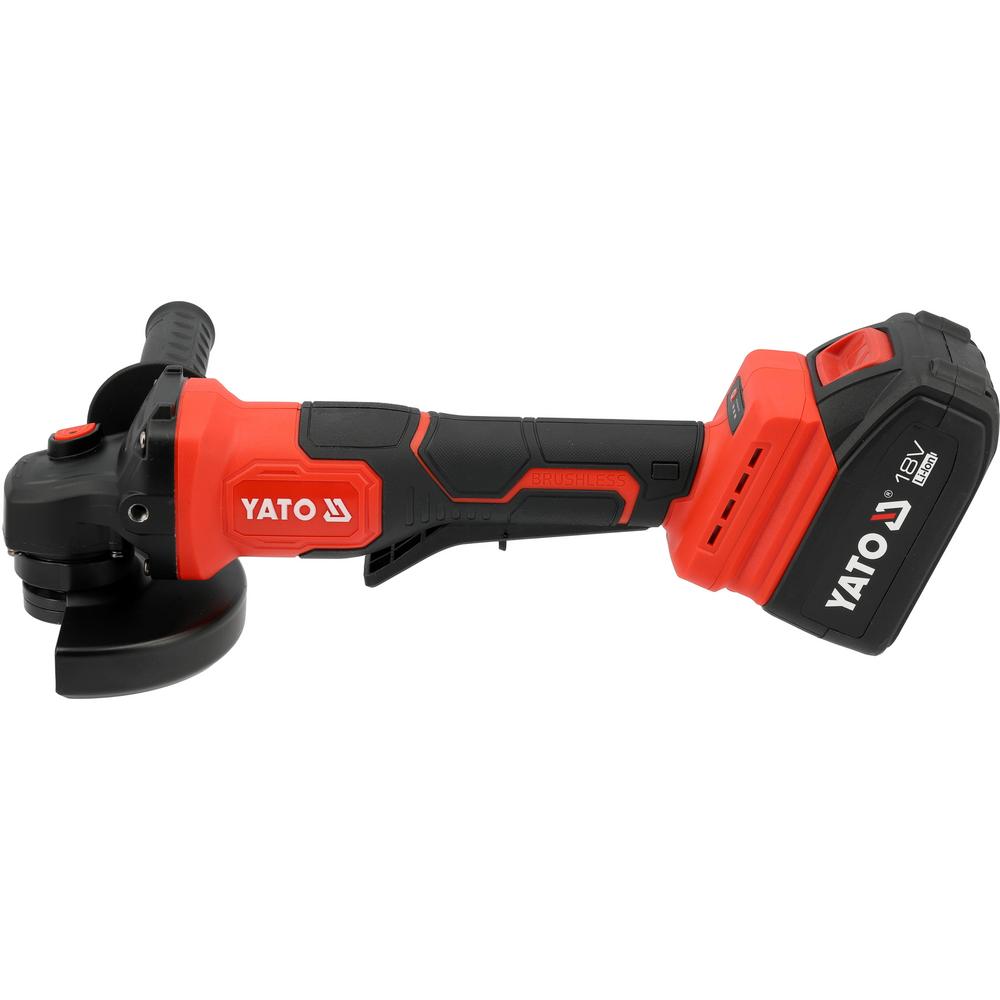

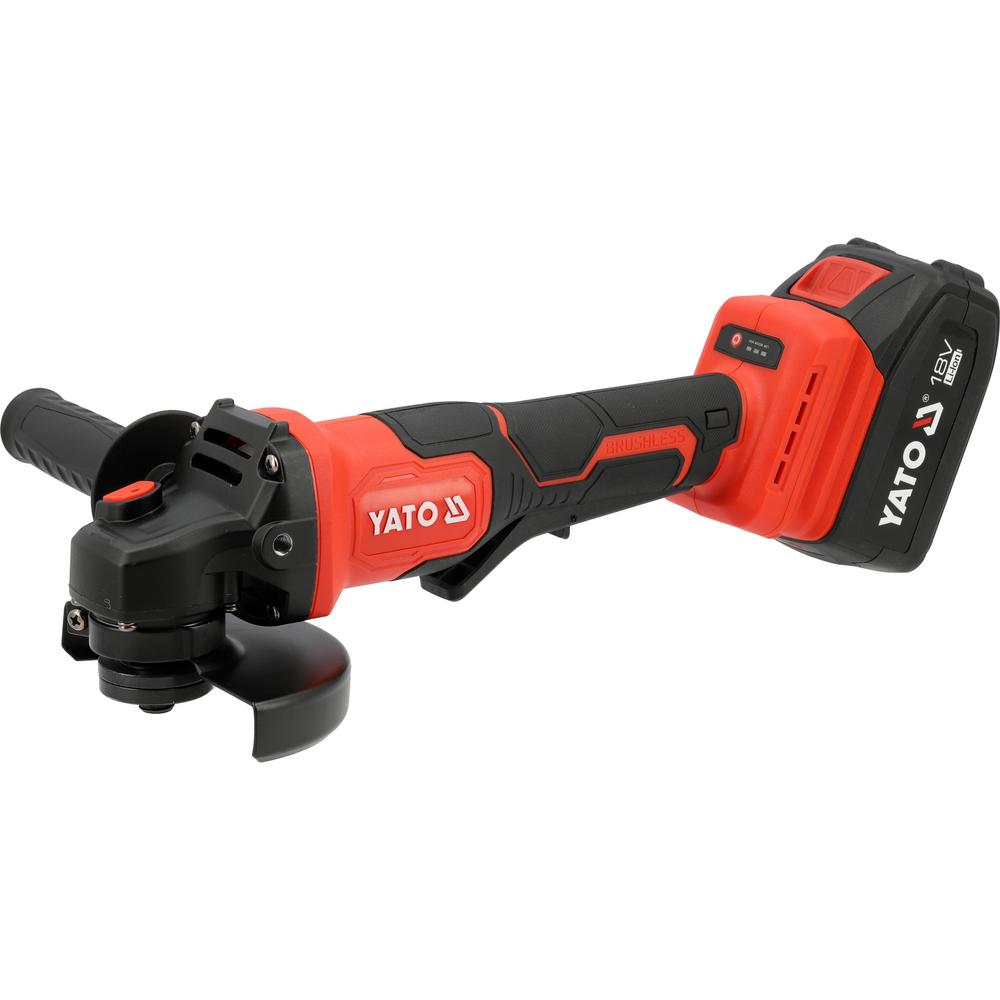

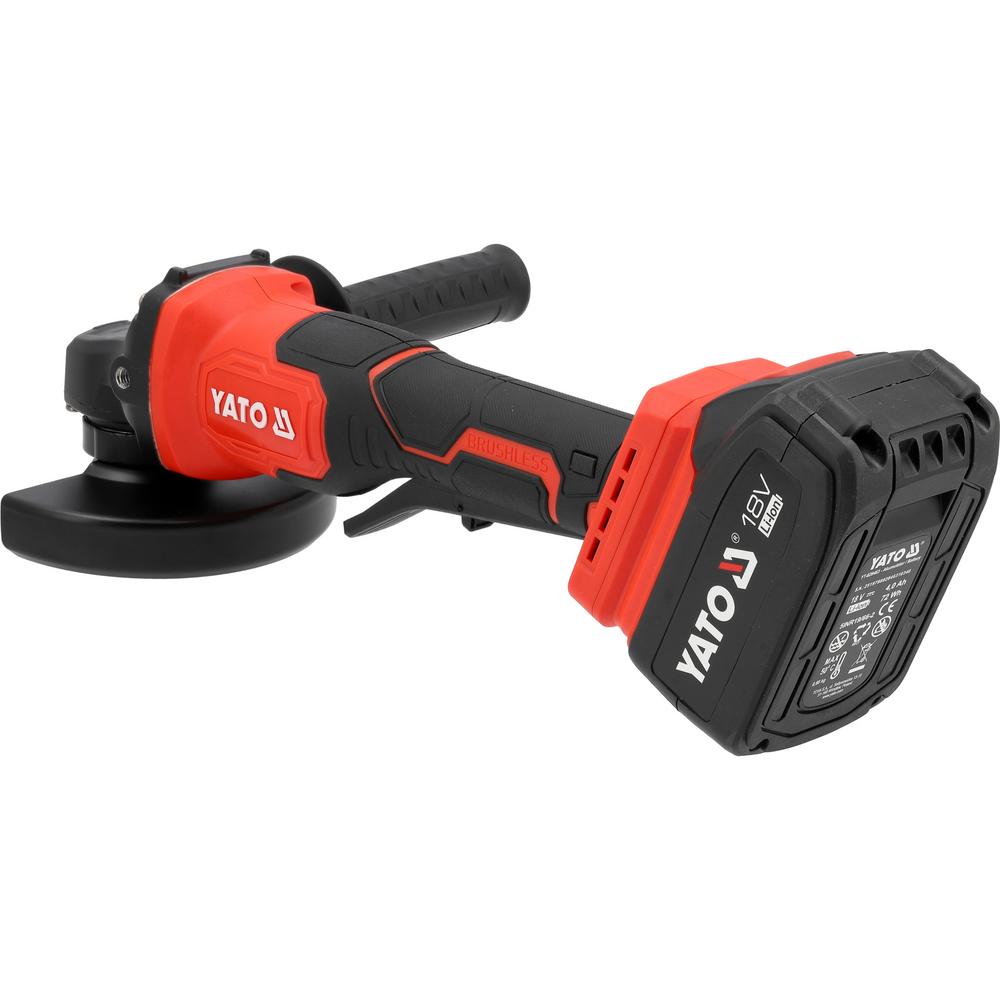

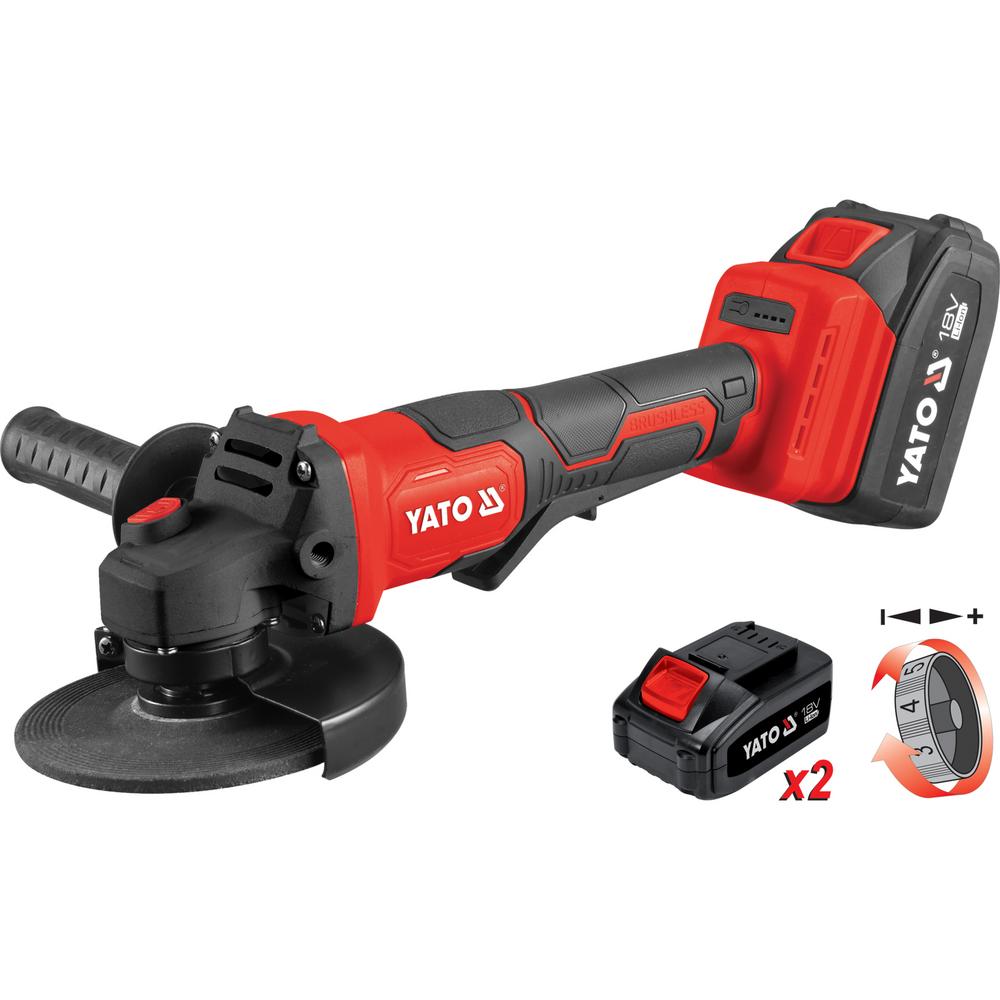

Yato akkukulmahiomakone 3 nopeutta 2×4 Ah on 18 V hiiliharjaton kulmahiomakone 125 mm laikoille, jossa on kolmiportainen elektroninen nopeudensäätö 5000 / 7000 / 9000 min⁻¹. Sarjaan kuuluvat kaksi 4,0 Ah Li-Ion-akkua, pikalaturi ja kantolaukku, joten toinen akku voi latautua toisen ollessa käytössä.
Kone on tarkoitettu metallin ja mineraalisten rakennusmateriaalien, kuten tiilen, luonnon- ja tekokiven, betonin ja laattojen, hiontaan ja katkaisuun materiaaliin soveltuvilla laikoilla. Karan kierre on M14 ja laikan reiän halkaisija 22,2 mm, joten koneeseen sopivat tavalliset 125 mm katkaisu-, hioma- ja lamellilaikat, timanttilaikat sekä M14-kierteiset teräsharjat.
Hiiliharjaton moottori toimii ilman kuluvia hiiliharjoja, mikä vähentää kuluvien osien määrää ja moottorin lämpenemistä. Pehmeä käynnistys kiihdyttää laikan tasaisesti ja vähentää käynnistysnykäystä ja vaihteistoon kohdistuvaa rasitusta. Nopeusportaan valinta tehdään koneen nopeudenvalitsimella: pienemmät nopeudet sopivat teräsharjoille ja hiomapaperilaikoille, suurin nopeus hioma- ja katkaisulaikoille.

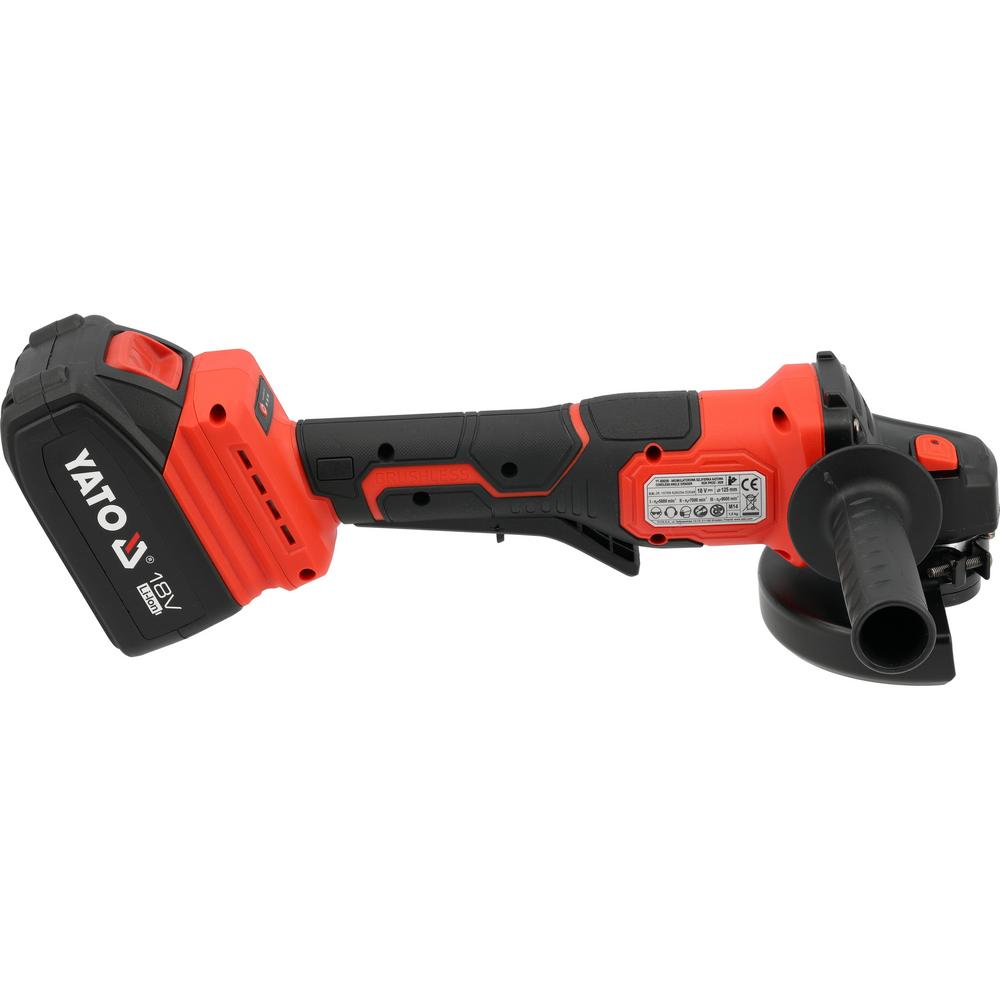

Laitteen paino on 1,5 kg. Kytkin on kahvan alapuolella oleva lapakytkin, joka voidaan lukita päälle pitkäkestoista työtä varten. Lisäkahvan voi kiinnittää koneen kummalle puolelle tahansa, ja hiomalaikan suojus säädetään työn mukaan. Kone on eristysluokkaa III ja suojausluokkaa IPX0, joten sitä ei saa käyttää sateessa tai märissä olosuhteissa.
Käyttötarkoitus ja soveltuvuus:
Kulmahiomakone soveltuu metallin katkaisuun ja hiontaan sekä kiviaineisten materiaalien työstöön akkukäyttöisenä ilman verkkovirtaa. Sopivat laikat ja lisävarusteet, kuten Yato Katkaisulaikka metallille ja Yato Lamellilaikka 125 mm, valitaan työstettävän materiaalin mukaan.
- Teräs- ja metalliosien katkaisu: Profiilien, putkien, kierretankojen ja levyjen katkaisu katkaisulaikalla suurimmalla nopeusportaalla 9000 min⁻¹; katkaisu tehdään suoraan linjaan laikka kohtisuorassa pintaan nähden.
- Metallipintojen hionta: Hitsaussaumojen, särmien ja purseiden hionta hiomalaikalla tai lamellilaikalla; sivupinnalla hiottaessa kone pidetään enintään 30° kulmassa pintaan.
- Ruosteen ja maalipintojen poisto: Teräsharjat ja hiomapaperilaikat pienemmillä nopeusportailla 5000 tai 7000 min⁻¹, jolloin harjan langat ja hiomapaperi kuormittuvat vähemmän.
- Remontti-, asennus- ja rakennustyöt: Tiilen, kiven, betonin ja laattojen katkaisu ja hionta kiven työstöön tarkoitetuilla laikoilla tai kuivakäyttöön tarkoitetuilla timanttilaikoilla.
- Työskentely ilman verkkovirtaa: Kahdella 4,0 Ah akulla työtä voi jatkaa vaihtamalla akun, kun toinen latautuu noin 2 tunnissa. Samoja akkuja voi käyttää muissa Yato 18V -järjestelmän työkaluissa; lisälaturiksi sopii esimerkiksi Yato Akkulaturi 18V 2.2A.

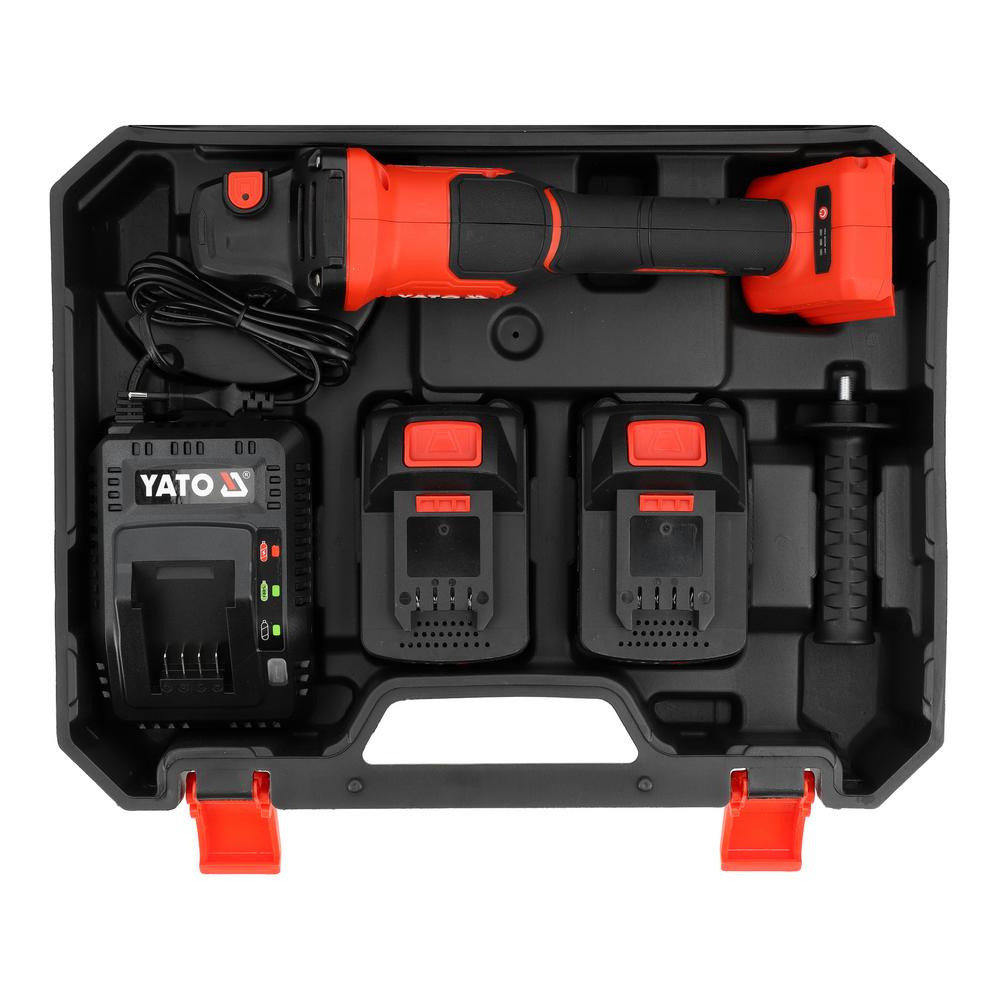

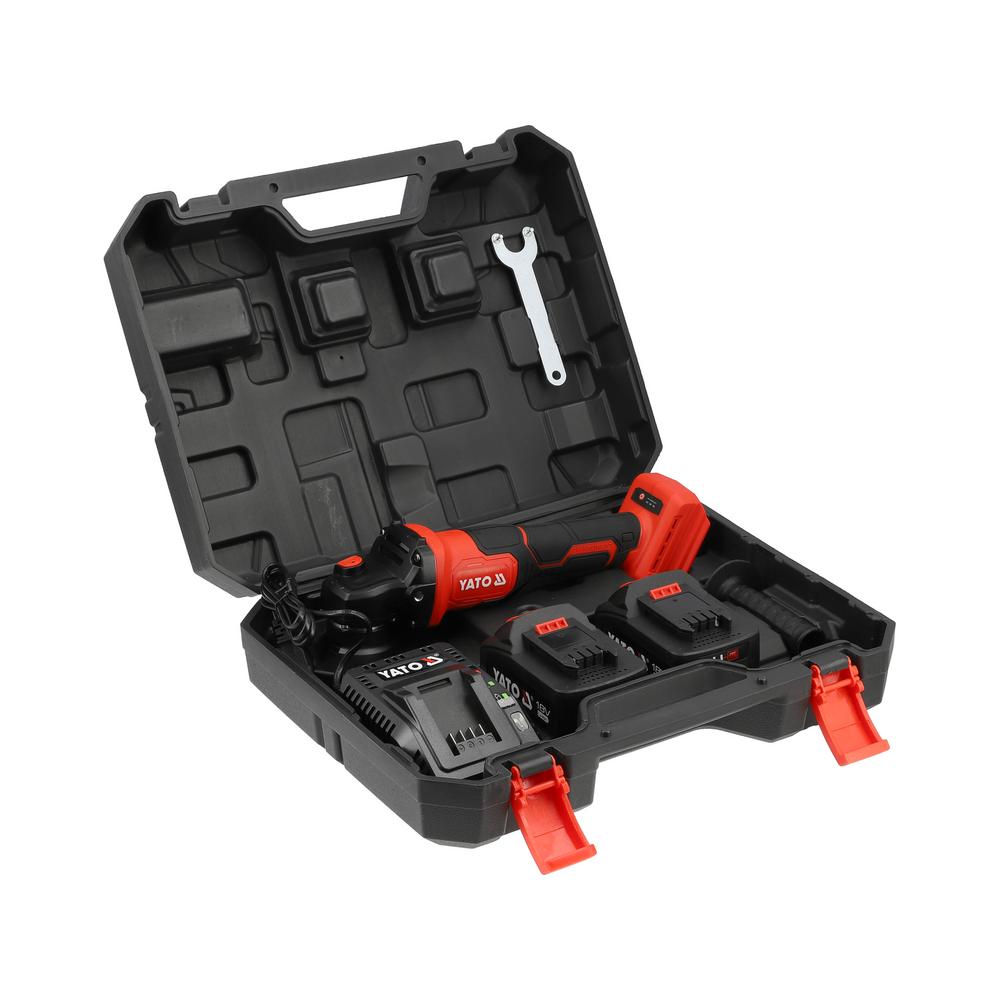

Pakkauksen sisältö:
- Akkukulmahiomakone
- 2 kpl Li-Ion-akku 18 V 4,0 Ah
- Laturi (latausasema)
- Lisäkahva
- Hiomalaikan suojus
- Laikan kiinnitysavain

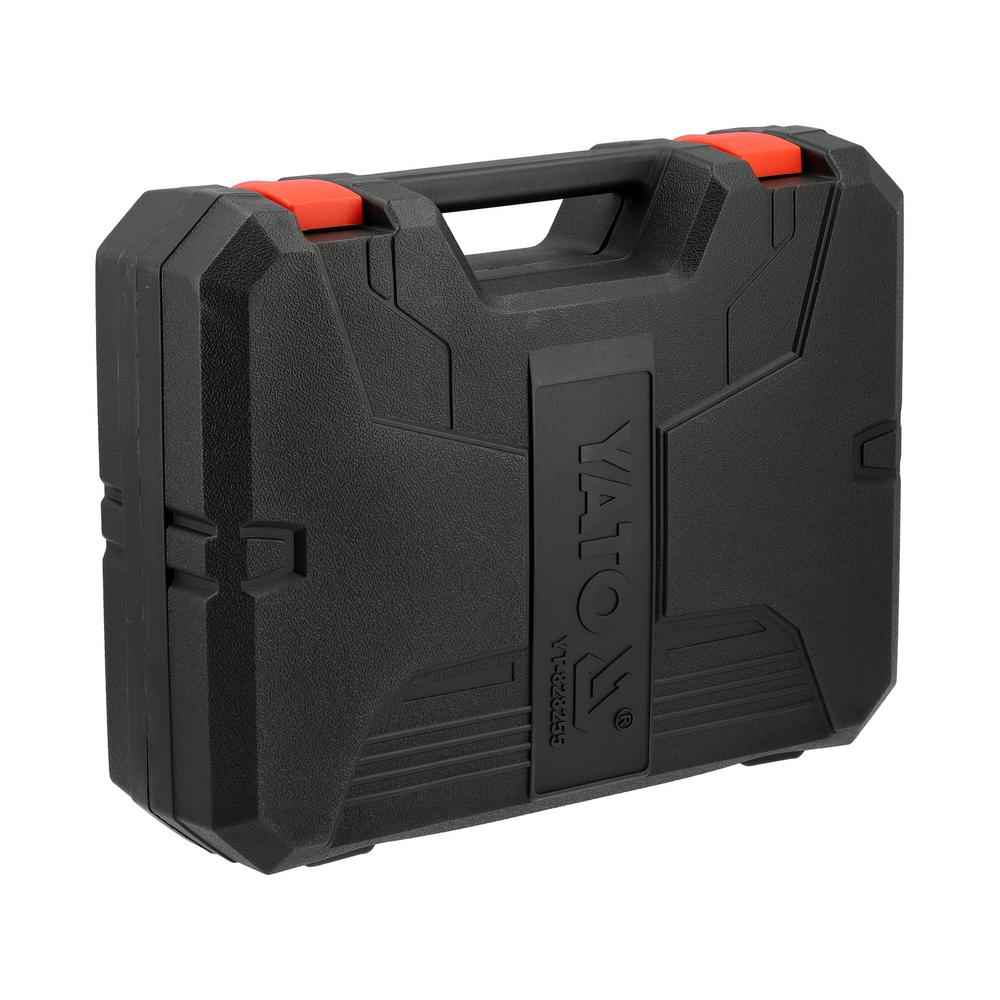

- Kantolaukku
Hiomalaikat eivät sisälly toimitukseen.
Ominaisuudet:
- Kolmiportainen nopeudensäätö: Elektroninen nopeudenvalitsin, portaat 5000, 7000 ja 9000 min⁻¹; nopeus valitaan laikan ja työn mukaan.
- Hiiliharjaton moottori: Ei vaihdettavia hiiliharjoja, vähemmän kuluvia osia ja pienempi moottorin lämpeneminen.
- Pehmeä käynnistys: Rajoittaa käynnistysvirtaa ja kiihdyttää laikan tasaisesti, mikä parantaa hallintaa ja keventää vaihteiston kuormitusta.
- Lapakytkin lukituksella: Kytkin kahvan alapuolella; käynnistys painamalla kytkimen takaosaa ja työntämällä eteenpäin, lukitus pitkäkestoiseen työhön. Virtakatkon jälkeen kone ei käynnisty ennen kuin kytkin vapautetaan ja kytketään uudelleen.
- Vakiokiinnitys: 125 mm laikat, keskireikä 22,2 mm, karan kierre M14, laikan paksuus enintään 6 mm; kiinnityslaippojen asento ohuille (≤3,2 mm) ja paksuille (>3,2 mm) laikoille.
- Karalukko: Laikan vaihto kiinnitysavaimella ilman erillistä työkalua karan pitämiseen.

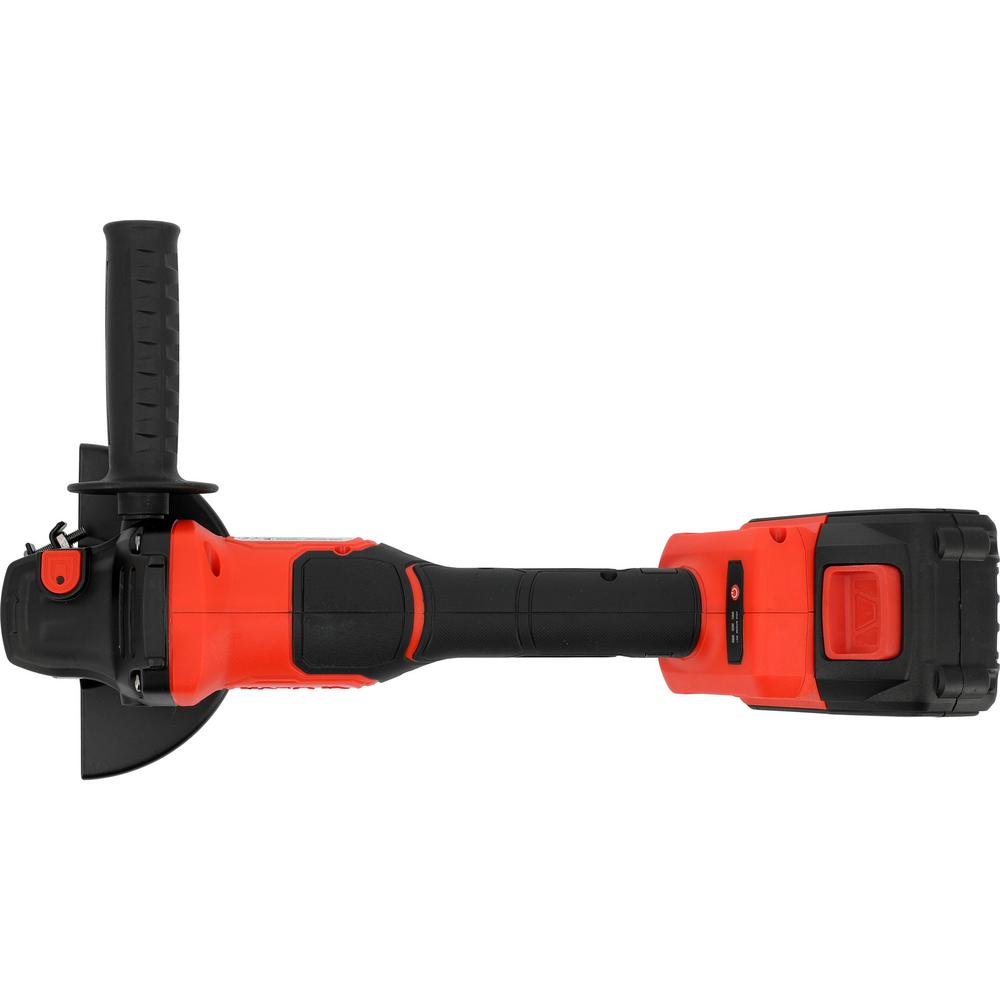

- Lisäkahva kahdelle puolelle: Kiinnitysreiät koneen molemmilla puolilla oikea- ja vasenkätiseen otteeseen.

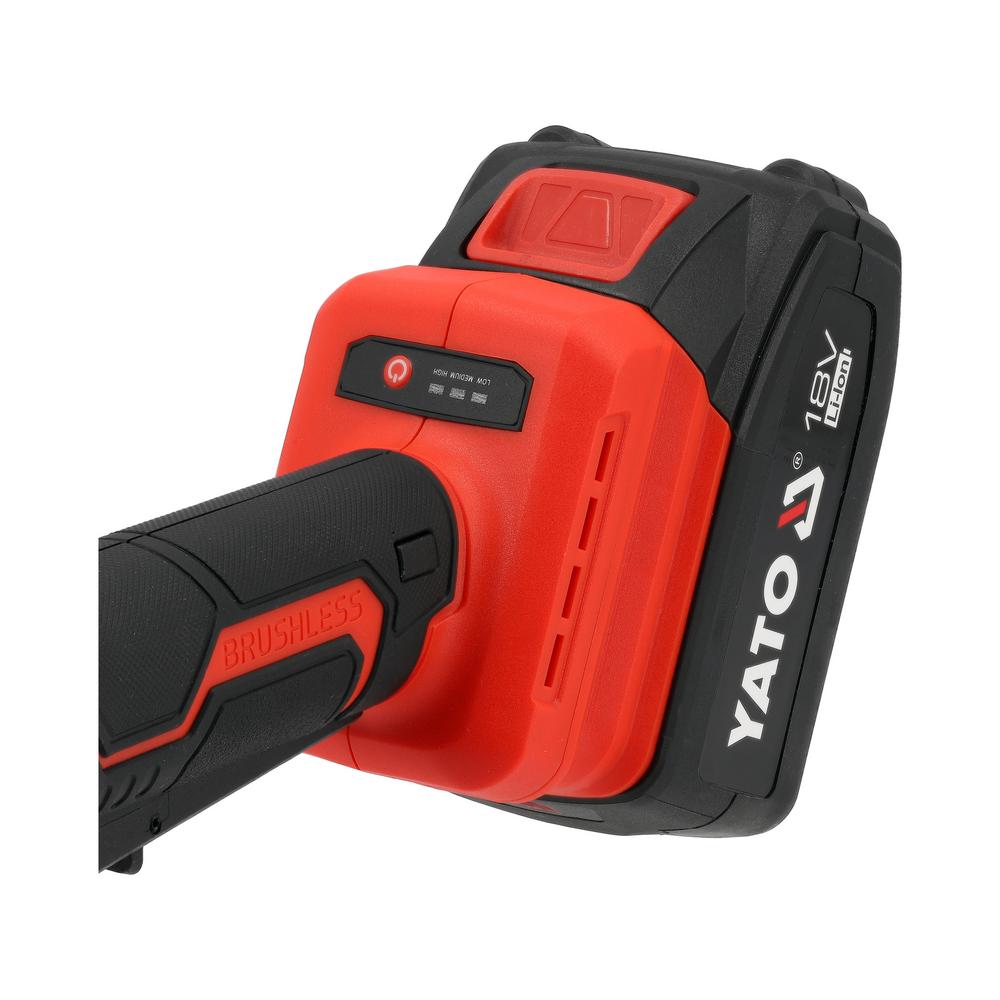

- Akut ja pikalataus: Kaksi 4,0 Ah Li-Ion-akkua, joissa varaustason ilmaisin; latausaika noin 2 h, Li-ion-akuissa ei muisti-ilmiötä.
- Yato 18V -akkujärjestelmä: Muut yhteensopivat akut YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah) ja YT-828465 (9 Ah); laturit YT-828498–YT-828502.
Tekniset Ominaisuudet:
- Jännite: 18 V DC
- Akkutyyppi: Li-Ion (Yato 18V)
- Akun kapasiteetti: 4000 mAh (4,0 Ah)
- Akkujen määrä toimituksessa: 2
- Laturi toimituksessa: kyllä
- Latausaika: 2 h
- Pikalataus: kyllä
- Varaustason ilmaisin: kyllä
- Laturin tulojännite: 200–240 V~, 50/60 Hz
- Laturin nimellisvirta: 2 A
- Laturin lähtöjännite ja -virta: 21,5 V DC / 2,2 A
- Laturin eristysluokka: II
- Akun käyttöikä: noin 500 lataus-purkausjaksoa
- Moottori: hiiliharjaton
- Pyörimisnopeus: 5000 / 7000 / 9000 min⁻¹
- Nopeudensäätö: kyllä, elektroninen, 3-portainen
- Pehmeä käynnistys: kyllä
- Hiomalaikan halkaisija: 125 mm
- Laikan keskireiän halkaisija: 22,2 mm
- Karan kierre: M14
- Laikan suurin paksuus: 6 mm
- Laikan vähimmäiskehänopeus: 80 m/s
- Eristysluokka: III
- Suojausluokka: IPX0
- Äänenpainetaso LpA: 82,7 ± 3,0 dB(A)
- Äänitehotaso LwA: 90,7 ± 3,0 dB(A)
- Tärinä ah,AG (pääkahva / lisäkahva): 7,174 ± 1,5 / 10,001 ± 1,5 m/s²
- Laitteen paino: 1,5 kg
- Ulkopintojen suurin sallittu lämpötila: 60 °C
Yato akkukulmahiomakone 3 nopeutta 2×4 Ah käyttöohje:
Kaikki asennus- ja säätötoimet tehdään akku irrotettuna. Lue koko käyttöohje ennen ensimmäistä käyttöä.
- Akkujen lataus: Akut toimitetaan lataamattomina. Aseta akku laturiin ja liitä laturi pistorasiaan; merkkivalo näyttää lataustilan. Lataa vain suljetussa, kuivassa tilassa valvonnan alaisena ja irrota laturi pistorasiasta latauksen päätyttyä.

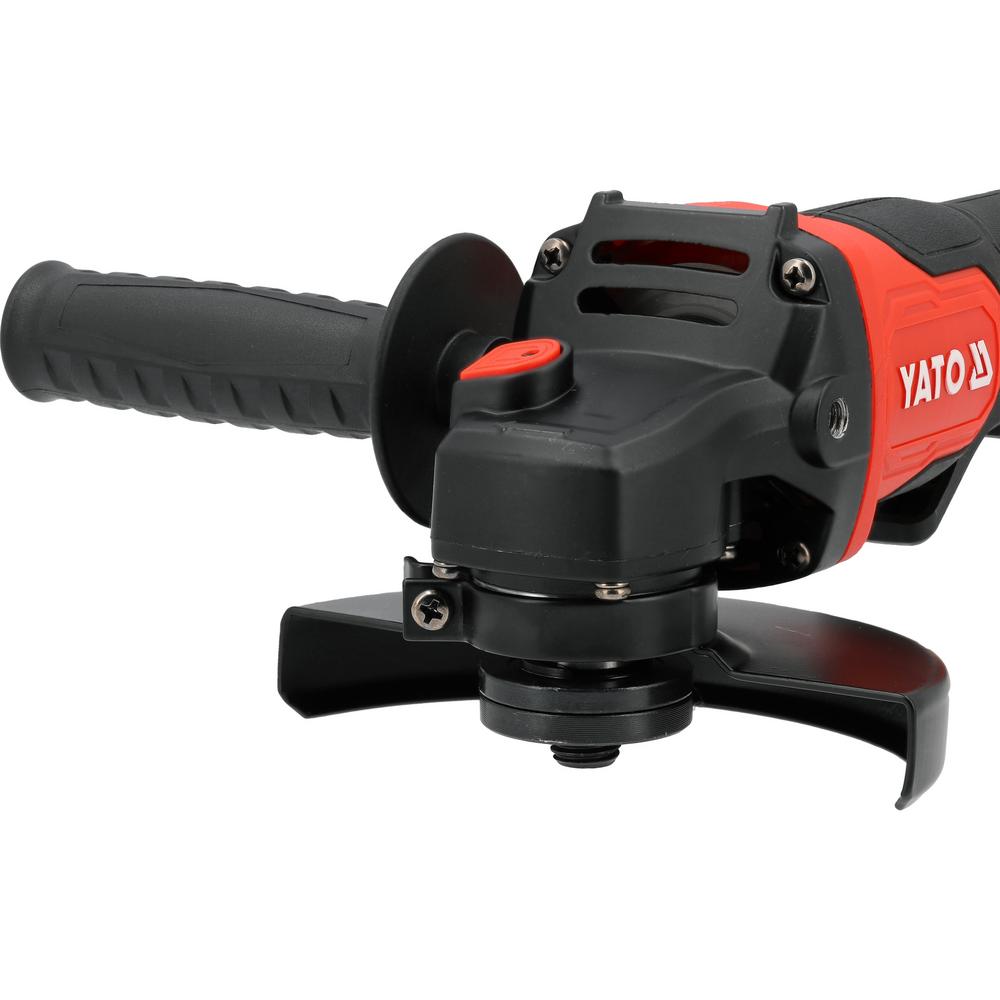

- Suojus ja lisäkahva: Aseta hiomalaikan suojus karan ympärille ja kiristä niin, että laikan suojaamaton osa on poispäin käsistä. Kierrä lisäkahva tiukasti koneen vasemmalle tai oikealle puolelle.
- Laikan asennus: Aseta ylempi kiinnityslaippa karaan, laikka laipan päälle ja kierrä alempi laippa karaan. Paina karalukkoa ja kiristä alempi laippa avaimella. M14-kierteinen laikka tai harja kierretään suoraan karaan ilman laippoja.
- Koekäyttö: Asenna akku, käynnistä kone ja anna sen käydä kuormittamattomana noin 1 minuutti. Irrota akku ja tarkista laikan kiinnitys.
- Nopeuden valinta: Valitse nopeusporras nopeudenvalitsimella akun ollessa paikallaan: 5000 tai 7000 min⁻¹ harjoille ja hiomapapereille, 9000 min⁻¹ hioma- ja katkaisulaikoille.
- Työskentely: Kiinnitä työkappale ruuvipenkkiin tai puristimeen. Pidä konetta kahdella kädellä. Hio sivupinnalla enintään 30° kulmassa tasaisin edestakaisin liikkein; katkaise suoraan linjaan laikka kohtisuorassa pintaan ja ohjaa konetta laikan pyörimissuuntaan.
- Työn lopetus: Vapauta kytkin ja anna laikan pysähtyä kokonaan ennen koneen laskemista. Irrota akku ja anna laikan jäähtyä ennen tarkastusta.
- Huolto: Puhdista runko, tuuletusaukot, kytkimet, lisäkahva ja suojus paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja. Takuuaikana konetta ei saa purkaa; viat korjataan valtuutetussa huollossa.
- Akkujen säilytys: Säilytä akut 0–30 °C:n lämpötilassa noin 70 % varaukseen ladattuina ja lataa pitkässä säilytyksessä noin kerran vuodessa.
Varoitukset:
- Suojaimet: Käytä aina suojalaseja, kuulonsuojaimia ja suojakäsineitä; tarvittaessa hengityksensuojainta ja kasvosuojainta.
- Suojus aina paikallaan: Älä koskaan käytä konetta ilman asennettua hiomalaikan suojusta.
- Laikan nopeusluokitus: Käytä vain laikkoja, joiden sallittu kehänopeus on vähintään 80 m/s ja sallittu pyörimisnopeus vähintään 9000 min⁻¹.
- Takaisku: Juuttuva laikka voi heittää koneen käyttäjää kohti. Älä katkaise kaarevaa linjaa, älä kallista laikkaa leikkauksessa äläkä aloita katkaisua uudelleen materiaalin sisällä.
- Kielletyt terät: Älä käytä moottorisahan ketjuteriä, pyörösahanteriä tai segmentoituja timanttilaikkoja, joiden segmenttirako on yli 10 mm.
- Ei nestejäähdytystä: Älä käytä vettä tai jäähdytysnestettä vaativia lisävarusteita, äläkä kiillota koneella.
- Kipinät: Älä työskentele syttyvien materiaalien lähellä tai räjähdysalttiissa tiloissa.
- Piilossa olevat johdot: Upotusleikkauksissa seiniin laikka voi osua sähkö- tai kaasujohtoihin; pidä konetta eristetyistä tartuntapinnoista.
- Jälkikäynti ja kuumuus: Laikka pyörii vielä sammuttamisen jälkeen, ja laikka ja työkappale voivat olla kuumia.
- Akut ja laturi: Käytä vain Yato 18V -akkuja ja sarjan laturia. Älä käytä vaurioitunutta laturia tai akkua, älä oikosulje akun napoja äläkä jätä latausta ilman valvontaa. Jos laturista tulee savua tai hajua, irrota se heti pistorasiasta.
Usein Kysyttyä, UKK:
Mitä Yato akkukulmahiomakone 3 nopeutta 2×4 Ah -sarjaan kuuluu?
Kone, kaksi 18 V 4,0 Ah Li-Ion-akkua, laturi, lisäkahva, hiomalaikan suojus, laikan kiinnitysavain ja kantolaukku. Sama kone yhdellä akulla on YT-828254 ja ilman akkua ja laturia YT-828256.
Kauanko akun lataus kestää?
Sarjan laturilla 4,0 Ah akun latausaika on noin 2 tuntia.
Mihin kolmea nopeusporrasta käytetään?
Pienemmät nopeudet 5000 ja 7000 min⁻¹ sopivat teräsharjoille ja hiomapaperilaikoille, suurin nopeus 9000 min⁻¹ hioma- ja katkaisulaikoille.
Millaisia laikkoja koneeseen voi asentaa?
125 mm laikkoja, joiden keskireikä on 22,2 mm, paksuus enintään 6 mm ja sallittu kehänopeus vähintään 80 m/s, sekä M14-kierteisiä laikkoja ja harjoja.
Voiko koneella leikata puuta tai kiillottaa?
Ei. Kone on tarkoitettu metallin ja kiviaineisten materiaalien hiontaan ja katkaisuun; puun työstö ja kiillotus on kielletty.
Paljonko kone painaa?
Laitteen ilmoitettu paino on 1,5 kg; koko sarjan nettopaino on 4,78 kg.
Kierrätysohjeet:
Yato akkukulmahiomakone 3 nopeutta 2×4 Ah on sähkö- ja elektroniikkalaite (SER), jota ei saa hävittää sekajätteen mukana. Toimita käytöstä poistettu kone SER-keräyspisteeseen. Kone ja laturi kuuluvat SER-keräykseen, Li-ion-akut palautetaan erikseen paristojen ja akkujen keräykseen, ja akun navat suojataan teipillä ennen palautusta. Pahvipakkaus kierrätetään kartonkina ja muoviosat muovinkeräykseen.
