Kuvaus

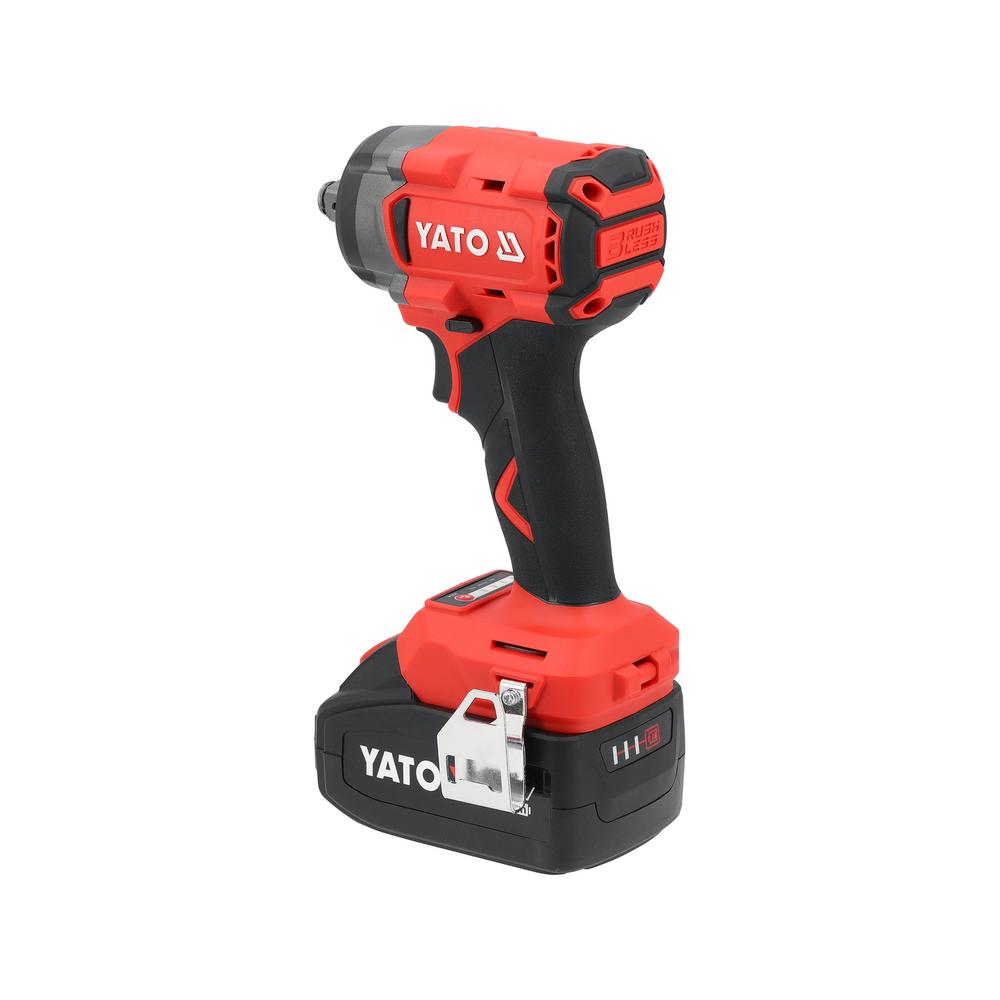

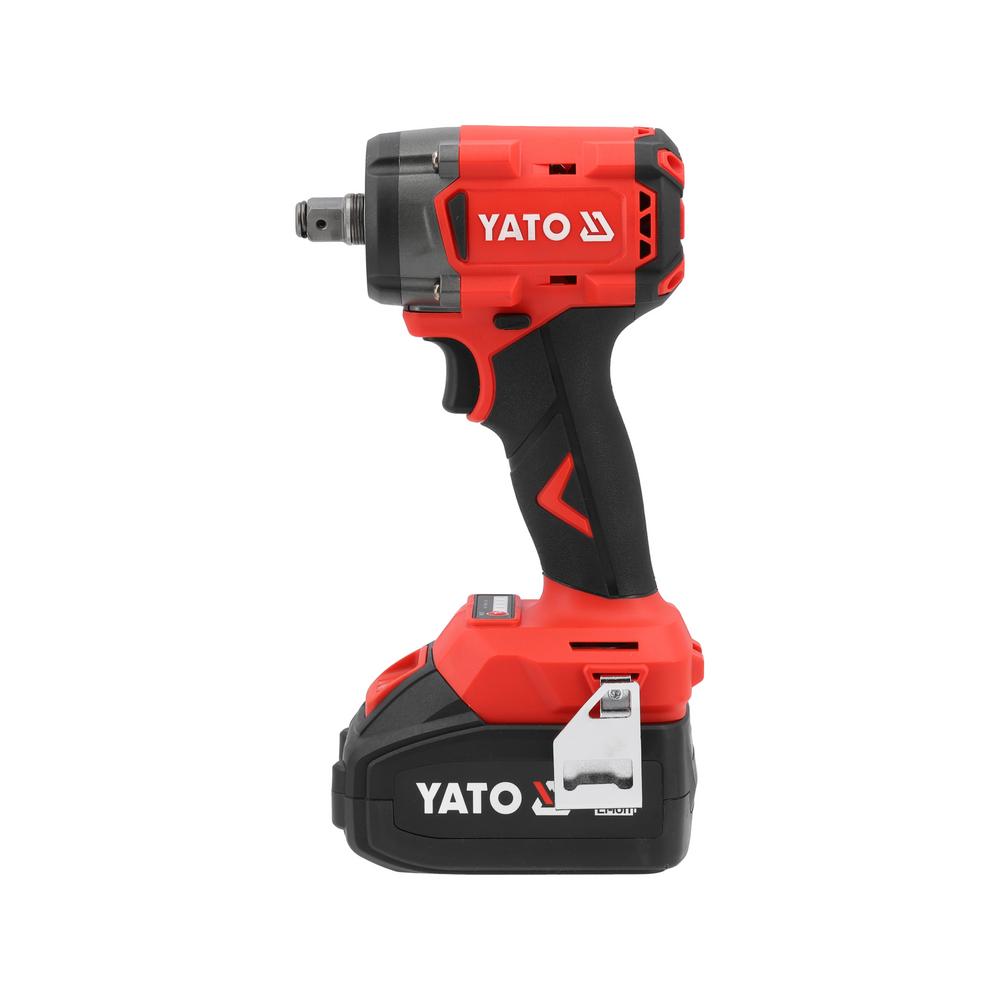

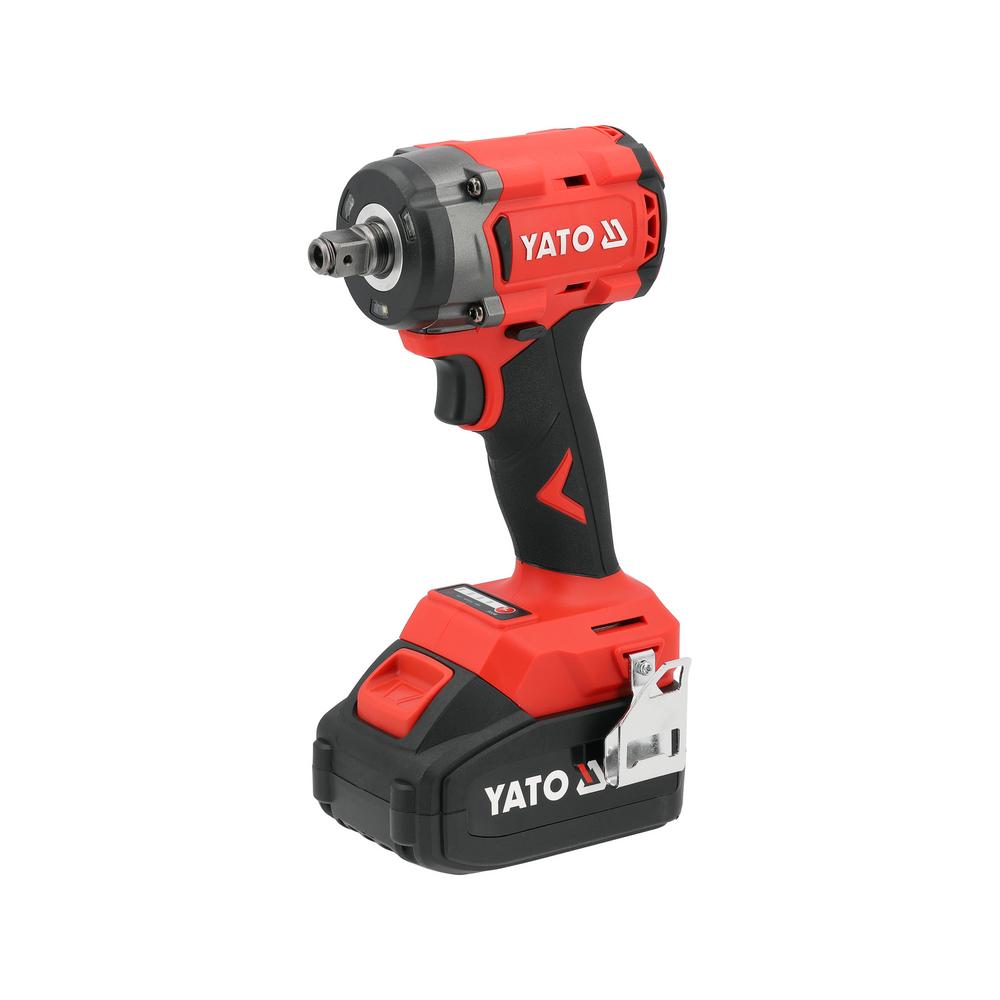

Yato akkumutteriväännin 285 Nm 4 Ah (YT-828051) on hiiliharjattomalla moottorilla varustettu 18 V iskumutteriväännin, jossa on 1/2″ (12,7 mm) neliövääntiö ja sen sisällä 1/4″ (6,35 mm) kuusiokoloistukka. Suurin vääntömomentti on 285 Nm. Sarjaan kuuluvat 4 Ah Li-Ion-akku, laturi ja kuljetussalkku. Väännin kuuluu Yato 18 V -järjestelmään.
Kierrosluku on 0–3000 min⁻¹ ja iskutaajuus 0–3800 iskua/min, ja molempia säädetään portaattomasti liipaisimen painosyvyydellä. Väännin on tarkoitettu M6–M20-kierreliitosten kiristämiseen ja avaamiseen 1/2″ iskuhylsyillä.
Ohjauspaneelin MODE-painikkeella valitaan kolme työaluetta L, M ja H sekä automaattitila. Automaattitilassa väännin kiristää täydellä teholla, ja avattaessa se voi rajoittaa kierroslukua liitoksen auettua. Valittu alue näkyy paneelin LED-merkkivaloista.
Vääntiön sisäiseen kuusiokoloistukkaan sopivat iskukäyttöön tarkoitetut 1/4″ kuusiovartiset kärjet ja poranterät. Siksi samalla koneella kierretään myös ruuveja ja puuruuveja sekä asennetaan kiila-ankkureita. Kun suurin vääntömomentti saavutetaan, ylikuormituskytkin irrottaa käytön vääntiöstä.
Vääntimen paino on 1,2 kg ja kotelointiluokka IPX0, joten sitä käytetään vain kuivissa olosuhteissa. Kahvan alaosassa on metallinen vyökoukku.
Käyttötarkoitus ja soveltuvuus:
Yato akkumutteriväännin 285 Nm 4 Ah on tarkoitettu kierreliitosten, ruuvien ja puuruuvien kiristämiseen ja avaamiseen sekä kiila-ankkureiden asentamiseen asennus-, huolto-, korjaus- ja korjaamotöissä.

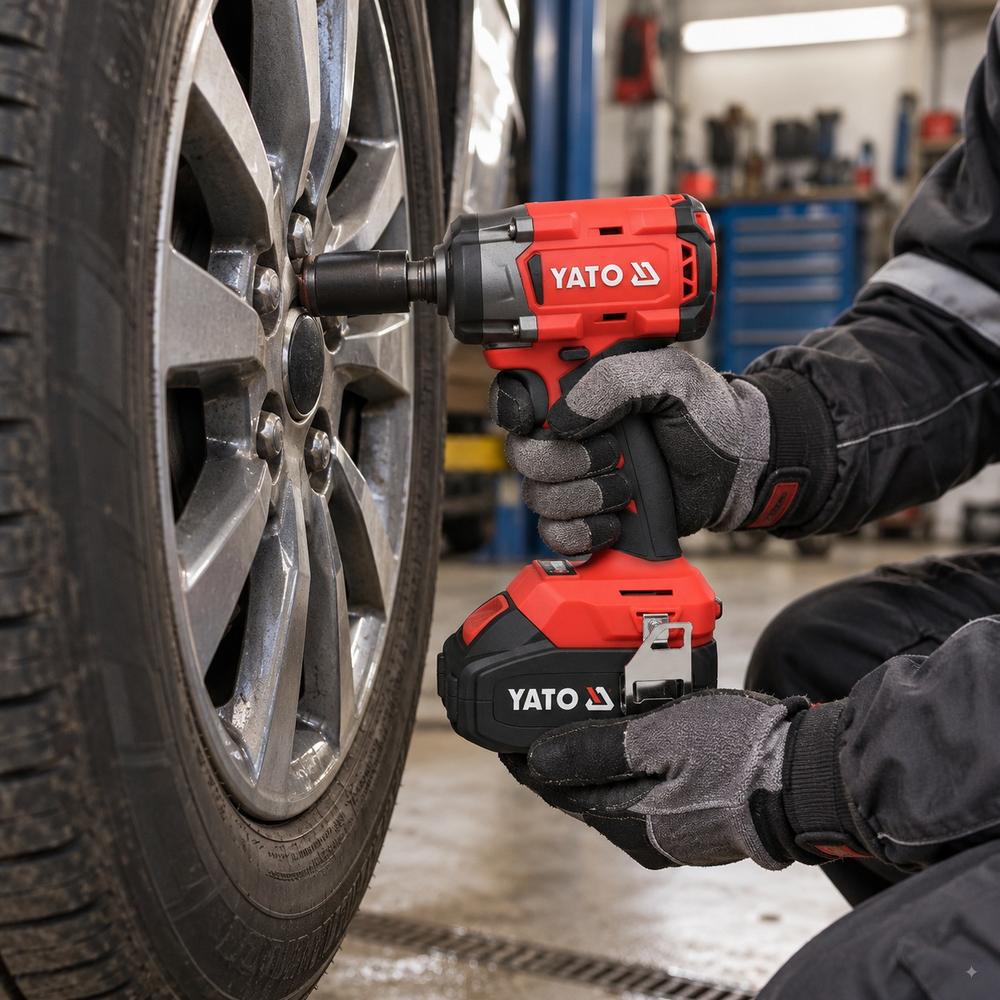

- Ajoneuvo- ja konehuolto: M6–M20-pulttien ja -muttereiden kiristys ja avaus 1/2″ iskuhylsyillä; työalue valitaan liitoksen koon ja tarvittavan momentin mukaan.
- Teräsrakenteet ja telineet: Kiinnityspulttien asennus ja purku; automaattitila helpottaa tiukkojen liitosten avaamista ilman kierteen vaurioitumista.
- Puu- ja asennustyöt: Puuruuvien ja kiinnitysruuvien kierto 1/4″ kuusiovartisilla iskukärjillä suoraan vääntiön istukasta; esireikä estää materiaalin halkeamista.
- Kiinnikkeiden asennus: Kiila-ankkureiden ja kierretankojen muttereiden kiristys; ensimmäiset kierrokset tehdään käsin.
Lisäakuksi sopii Yato 18V Li-Ion akku. Suurempaa momenttia vaativiin liitoksiin samassa järjestelmässä on Yato Akkumutteriväännin 18V BL 1/2″ 700Nm runko. Sama väännin on saatavana myös runkomallina ilman akkua ja laturia (YT-828052).

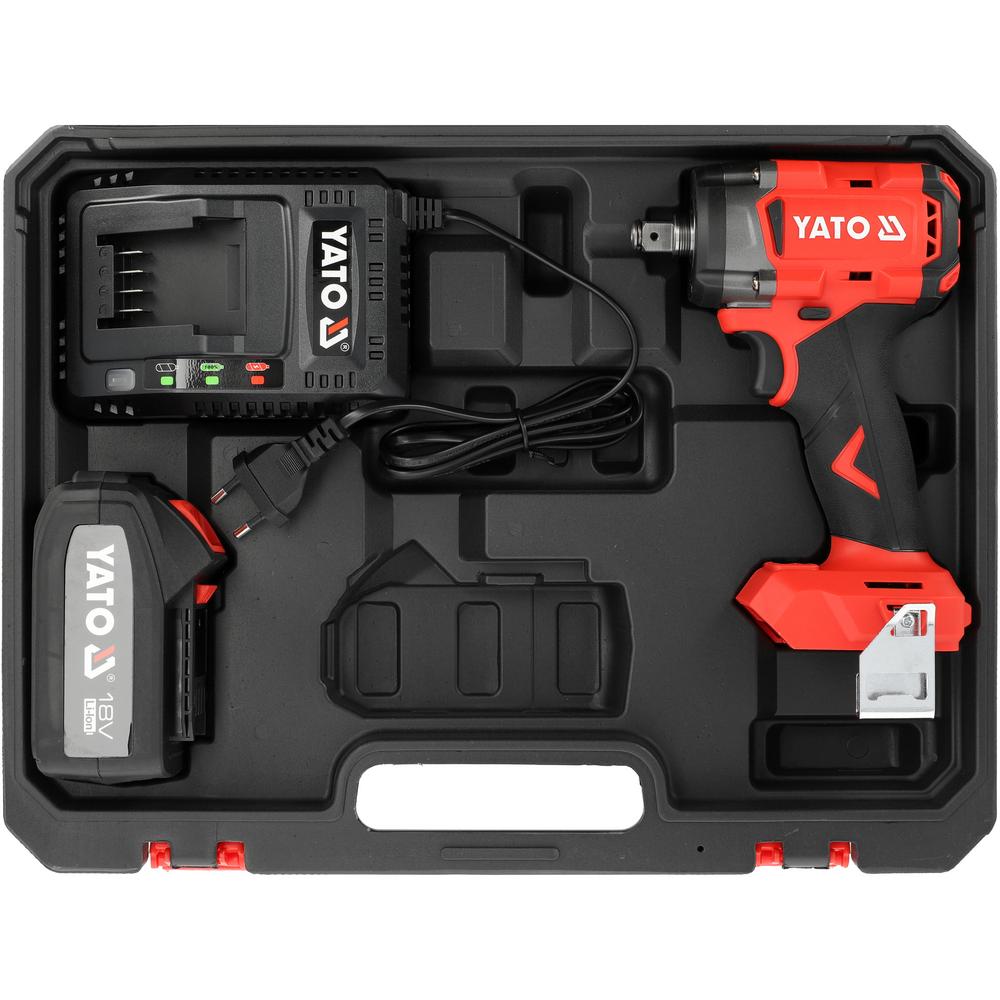

Pakkauksen sisältö:
- Yato akkumutteriväännin 18 V, hiiliharjaton, 1/2″ + 1/4″ HEX, 285 Nm
- Vyökoukku (kiinnitetty koneeseen)

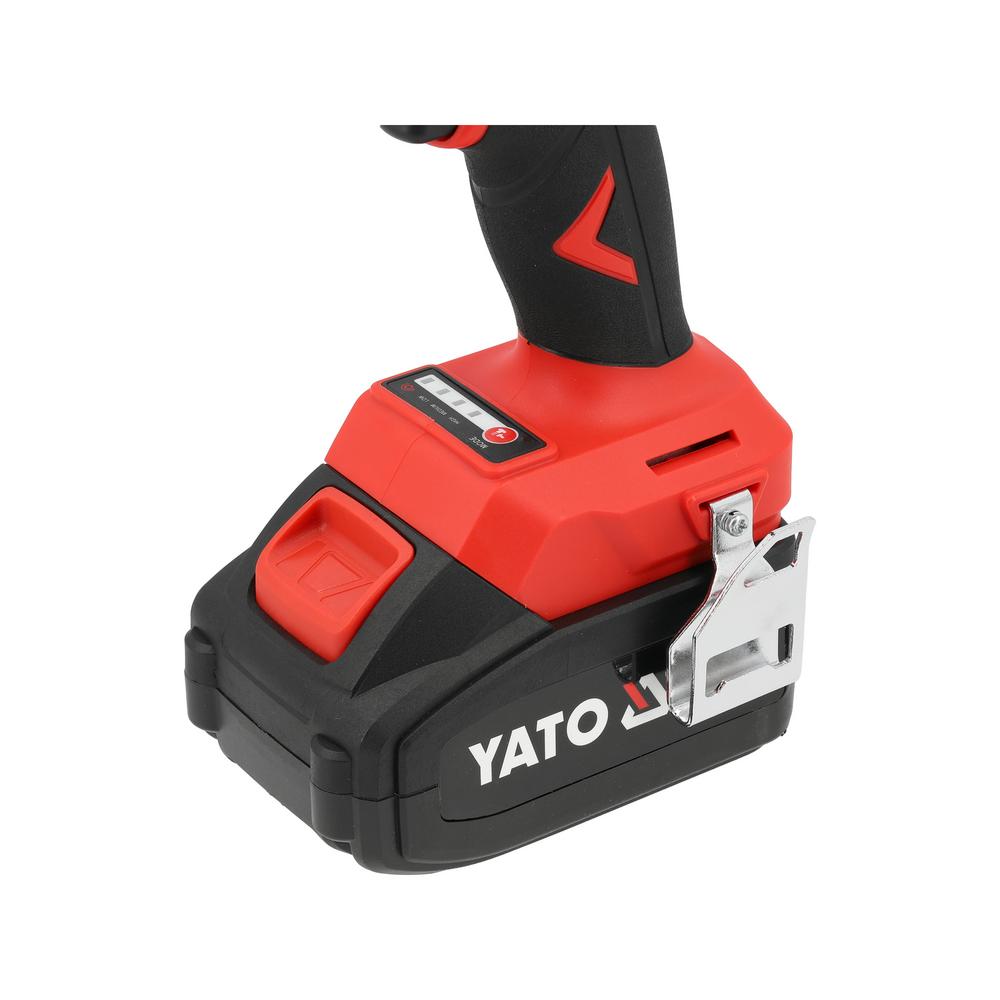

- Li-Ion-akku 18 V 4 Ah
- Laturi

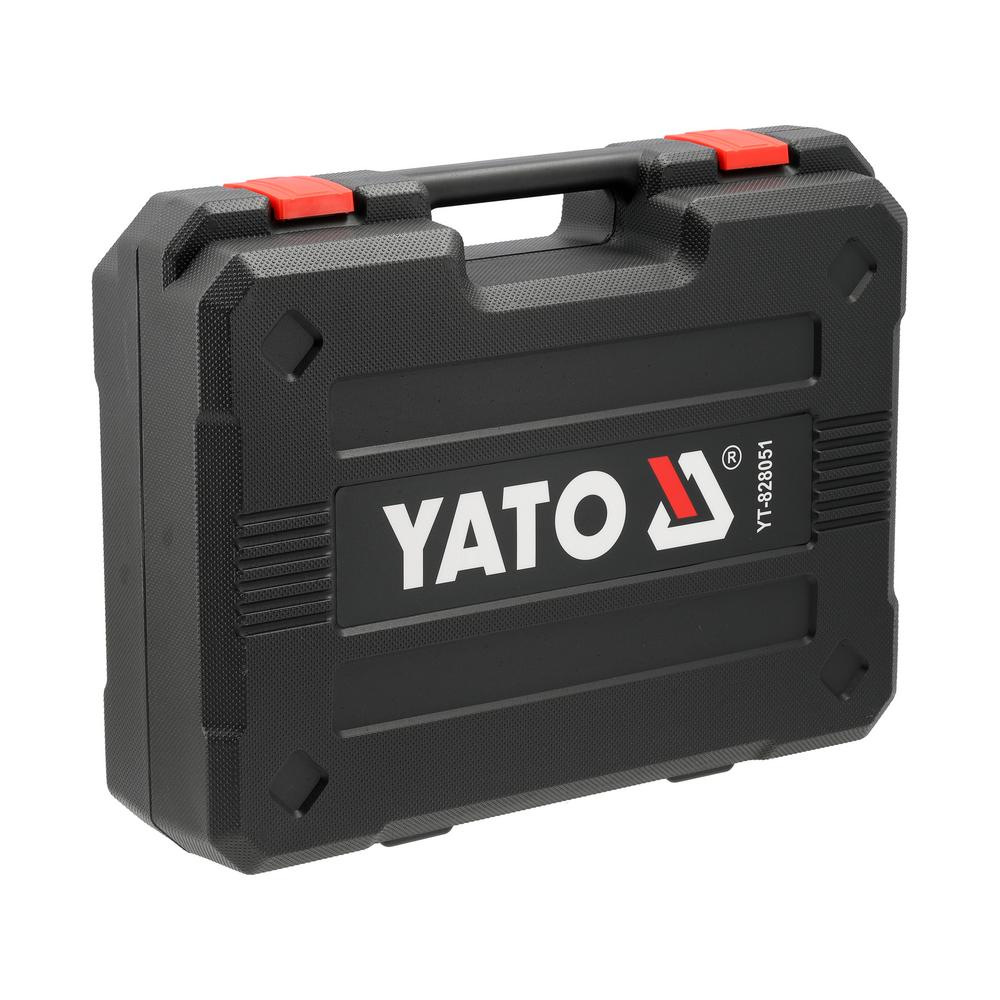

- Kuljetussalkku
- Käyttöohje
Ominaisuudet:
- Hiiliharjaton moottori: Ei kuluvia hiiliharjoja; akun energia käytetään tehokkaasti.
- Vääntömomentti 285 Nm: M6–M20-kierreliitosten kiristämiseen ja avaamiseen.
- 1/2″ vääntiö: Vakiokokoinen 12,7 mm neliö iskumutterivääntimille tarkoitetuille CrMo-hylsyille.

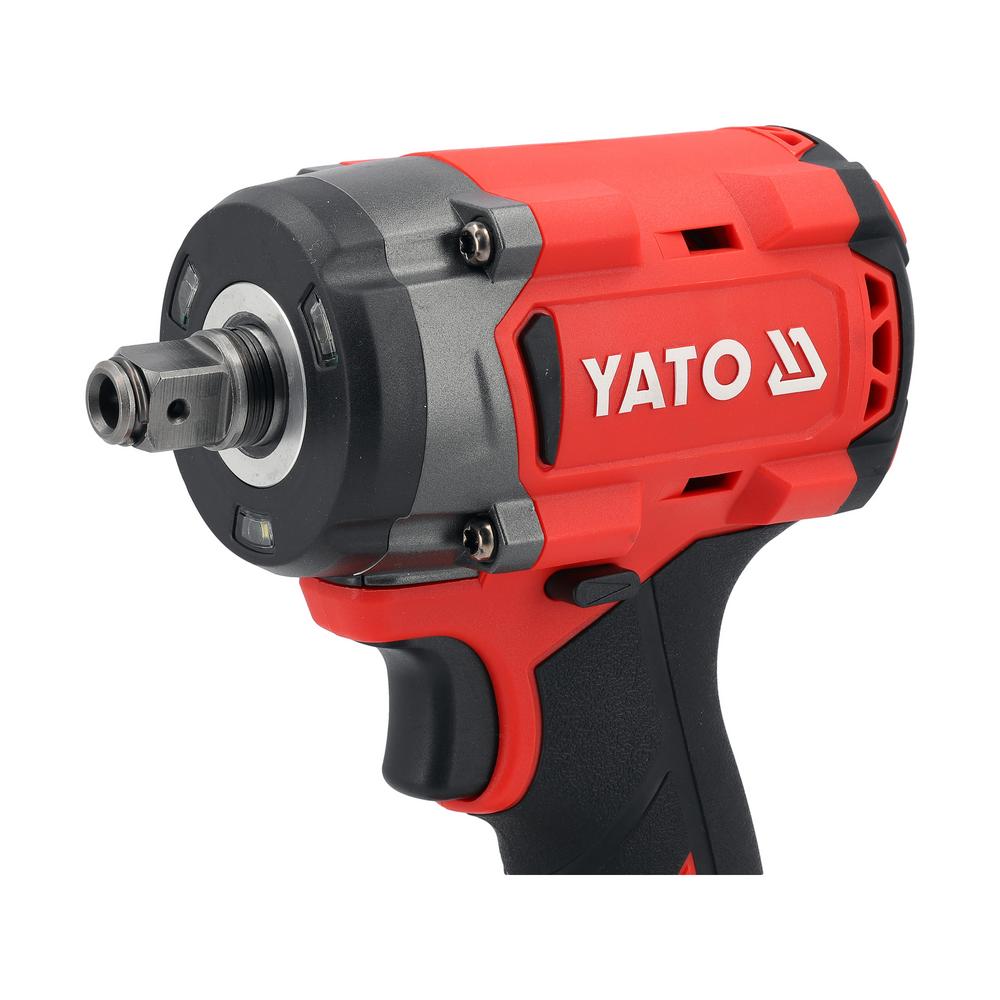

- Sisäinen 1/4″ HEX-istukka: 6,35 mm kuusiokoloistukka iskukäyttöön tarkoitetuille kärjille ja kuusiovartisille poranterille.
- Neljä työtilaa: L, M ja H (pieni, keskisuuri ja suuri kierrosluku ja iskutaajuus) sekä automaattitila kierreliitoksille; valinta MODE-painikkeella ja LED-merkkivaloilla.

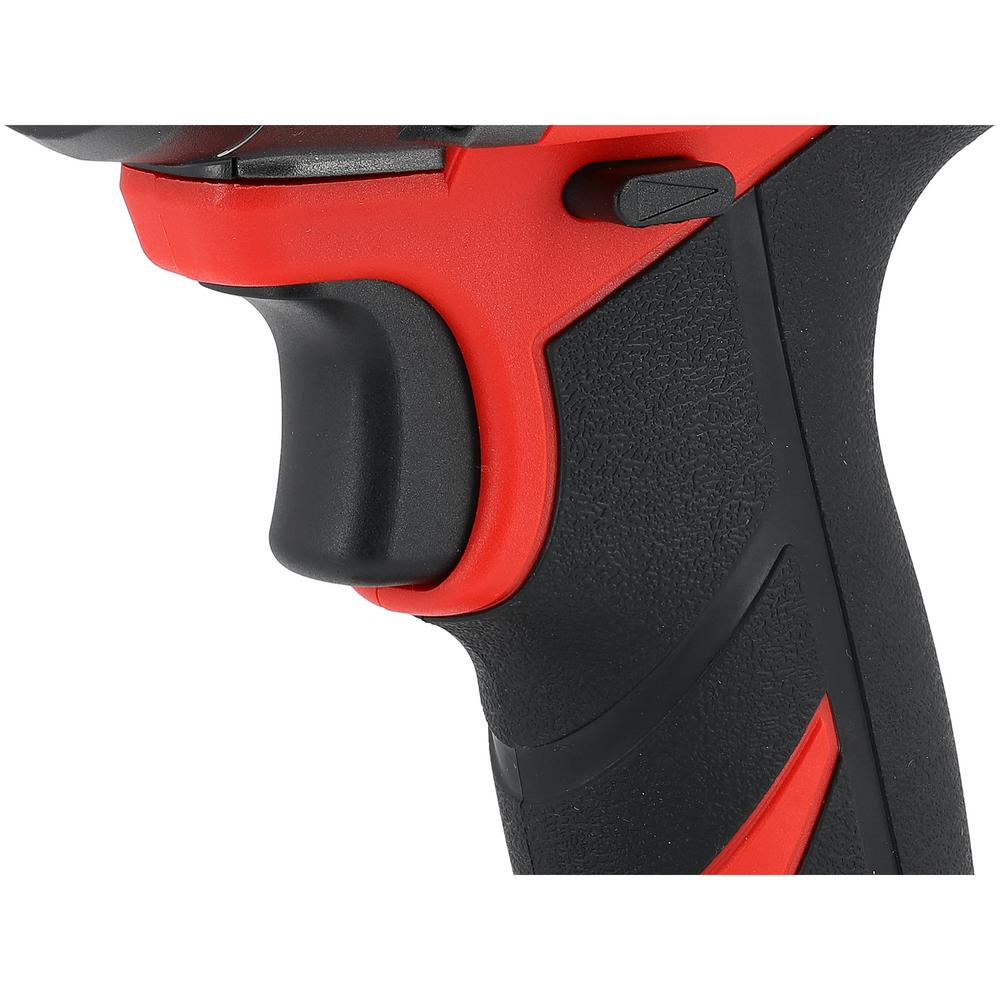

- Portaaton nopeudensäätö: Liipaisimen painosyvyys säätää kierroslukua ja iskutaajuutta.
- Ylikuormituskytkin: Irrottaa käytön vääntiöstä suurimman momentin saavuttamisen jälkeen.
- Pyörimissuunnan vaihtokytkin: Kiristys ja avaus samalla koneella.
- Vyökoukku ja kuljetussalkku: Metallinen koukku kantamiseen vyössä ja muotoiltu salkku säilytykseen.
- Yato 18 V -järjestelmä: Yhteensopiva akkujen YT-828461…YT-828465 (2–9 Ah) ja laturien YT-828498…YT-828504 kanssa.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Suurin vääntömomentti: 285 Nm.
- Kierrosluku (tyhjäkäynti): 0–3000 min⁻¹.
- Iskutaajuus: 0–3800 iskua/min.
- Vääntiö: 1/2″ (12,7 mm) neliö.
- HEX-istukka: 1/4″ (6,35 mm).
- Kierreliitokset: M6–M20.
- Työtilat: L / M / H + automaattitila.
- Moottori: hiiliharjaton.
- Akun tyyppi: Li-Ion 18 V (Yato 18 V -järjestelmä).
- Akun kapasiteetti: 4 Ah.
- Akkujen määrä sarjassa: 1.
- Laturi sarjassa: kyllä.
- Laturin syöttöjännite: 200–240 V~, 50/60 Hz, 2 A.
- Laturin lähtöjännite ja -virta: 21,5 V DC, 2,2 A.
- Laturin eristysluokka: II.
- Kotelointiluokka: IPX0.
- Äänenpainetaso LpA: 65,4 ± 3,0 dB(A).
- Äänitehotaso LwA: 61,7 ± 3,0 dB(A).
- Tärinä ah: 1,215 ± 1,5 m/s².
- Työkalun paino: 1,2 kg.
Yato akkumutteriväännin 285 Nm 4 Ah käyttöohje:
Akun lataus: Akku toimitetaan lataamattomana. Aseta akku laturin paikkaan ja kytke laturi pistorasiaan; laturin merkkivalo näyttää lataustilan. Kun lataus on valmis, irrota laturi pistorasiasta ja vedä akku ulos salpaa painaen.
Hylsyn kiinnitys: Irrota akku. Valitse kiristettävään osaan oikean kokoinen iskuhylsy ja asenna se vääntiöön. Valitse pyörimissuunta kytkimellä ja kiinnitä akku.
Kiristys ja avaus: Kierrä pultti tai mutteri ensin käsin kierteeseen vähintään kaksi kierrosta. Tartu vääntimeen molemmin käsin, aseta hylsy mutterin päälle ja paina liipaisinta. Mitä syvemmälle liipaisinta painetaan, sitä suurempi on nopeus. Kun ylikuormituskytkin kytkeytyy tai iskumekanismi alkaa jysähdellä liitoksen kiristyttyä, vapauta liipaisin.
Työtilan valinta: Valitse MODE-painikkeella L, M, H tai automaattitila liitoksen koon, tyypin ja tarvittavan momentin mukaan. Automaattitila on tarkoitettu kierreliitoksille, jotka vaativat tarkempaa hallintaa.
HEX-istukan käyttö: Työnnä 1/4″ kuusiovartinen iskukärki tai poranterä istukkaan pohjaan asti ja tarkista, että se on lukittunut. Aloita pienellä nopeudella ja aseta kärki ruuviin ennen käynnistystä. Ruuveille porataan esireikä ruuvin sydämen halkaisijan kokoisena.
Huolto ja säilytys: Irrota akku työn jälkeen ja tarkista väännin ja tarvikkeet. Puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja. Säilytä väännin kuivassa ja puhtaassa paikassa.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja ja suojakäsineitä.
- Irrota akku ennen hylsyn tai kärjen vaihtoa, säätöjä, huoltoa ja säilytystä.
- Käytä vain iskukäyttöön tarkoitettuja hylsyjä, kärkiä ja poranteriä; tavalliset kärjet voivat rikkoutua iskukuormituksessa.
- Pidä vääntimestä kiinni eristetyistä tartuntapinnoista, jos tarvike voi osua piilossa oleviin sähköjohtoihin.
- Väännintä ei saa käyttää lisälaitteiden käyttövoimana.
- Älä ylikuormita väännintä; ulkopintojen lämpötila ei saa ylittää 60 °C. Pidä pitkässä käytössä taukoja.
- Käytä vain Yato 18 V -järjestelmän akkuja ja latureita. Älä altista akkua tulelle tai yli 130 °C lämpötilalle, älä oikosulje akun koskettimia äläkä käytä vaurioitunutta akkua.
- Ei lasten käyttöön. Ei sateeseen eikä kosteisiin tiloihin (IPX0).
Usein Kysyttyä, UKK:
Mitä Yato akkumutteriväännin 285 Nm 4 Ah -sarjaan kuuluu? Mutteriväännin, yksi 18 V 4 Ah Li-Ion-akku, laturi ja kuljetussalkku.
Voiko vääntimellä kiertää ruuveja ilman hylsyä? Kyllä. Vääntiön sisällä on 1/4″ kuusiokoloistukka, johon kiinnitetään iskukäyttöön tarkoitetut kuusiovartiset kärjet ja poranterät.
Kuinka suuria pultteja vääntimellä voi kiristää? Väännin on tarkoitettu M6–M20-kierreliitoksille, ja sen suurin vääntömomentti on 285 Nm.
Mitä automaattitila tekee? Kiristettäessä väännin toimii täydellä teholla. Avattaessa se auttaa irrottamaan tiukan liitoksen ja voi pienentää kierroslukua liitoksen auettua.
Mitkä akut sopivat vääntimeen? Yato 18 V -järjestelmän Li-Ion-akut YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah) ja YT-828465 (9 Ah).
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen. Yato akkumutteriväännin 285 Nm 4 Ah -sarjan väännin ja laturi ovat sähkölaitteita: käytöstä poistettuina ne toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen, ei sekajätteeseen. Li-Ion-akku palautetaan akkukeräykseen tai myyjälle; teippaa koskettimet ennen kuljetusta. Kuljetussalkku lajitellaan paikallisten jätehuolto-ohjeiden mukaan.
