Kuvaus

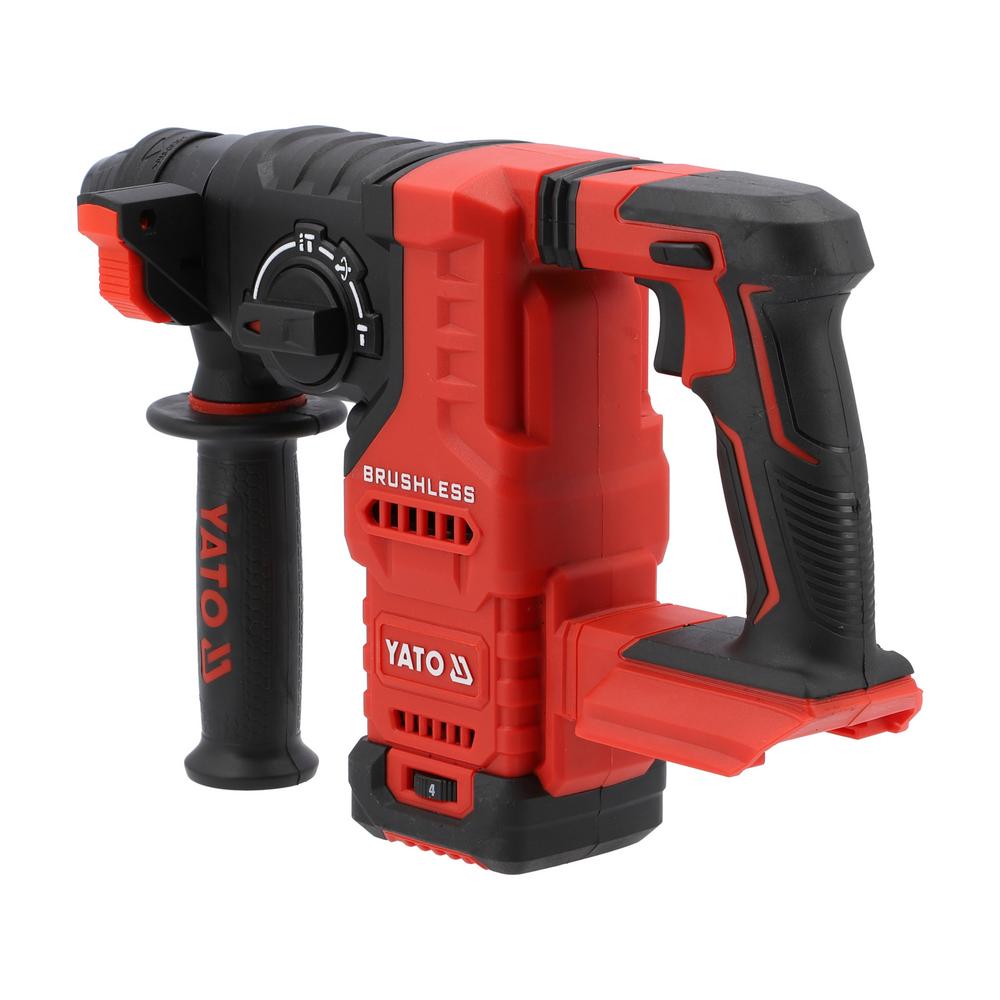

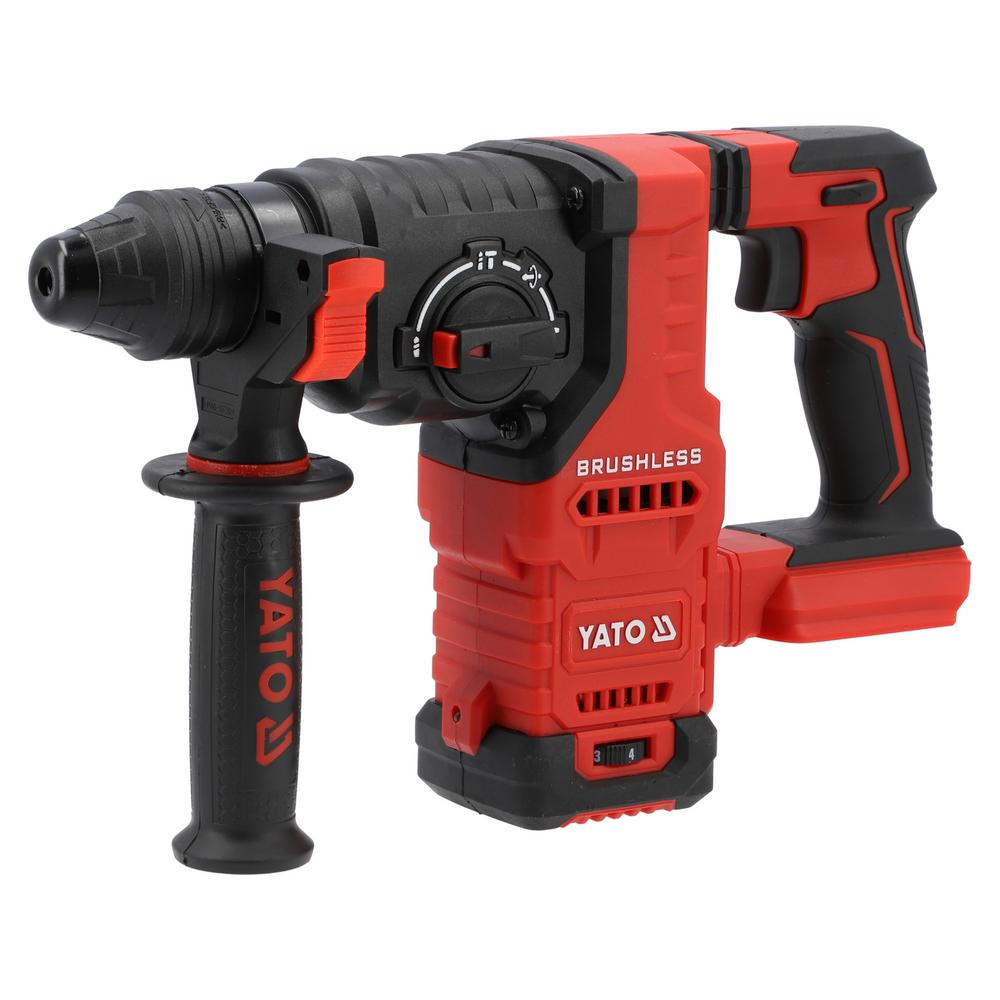

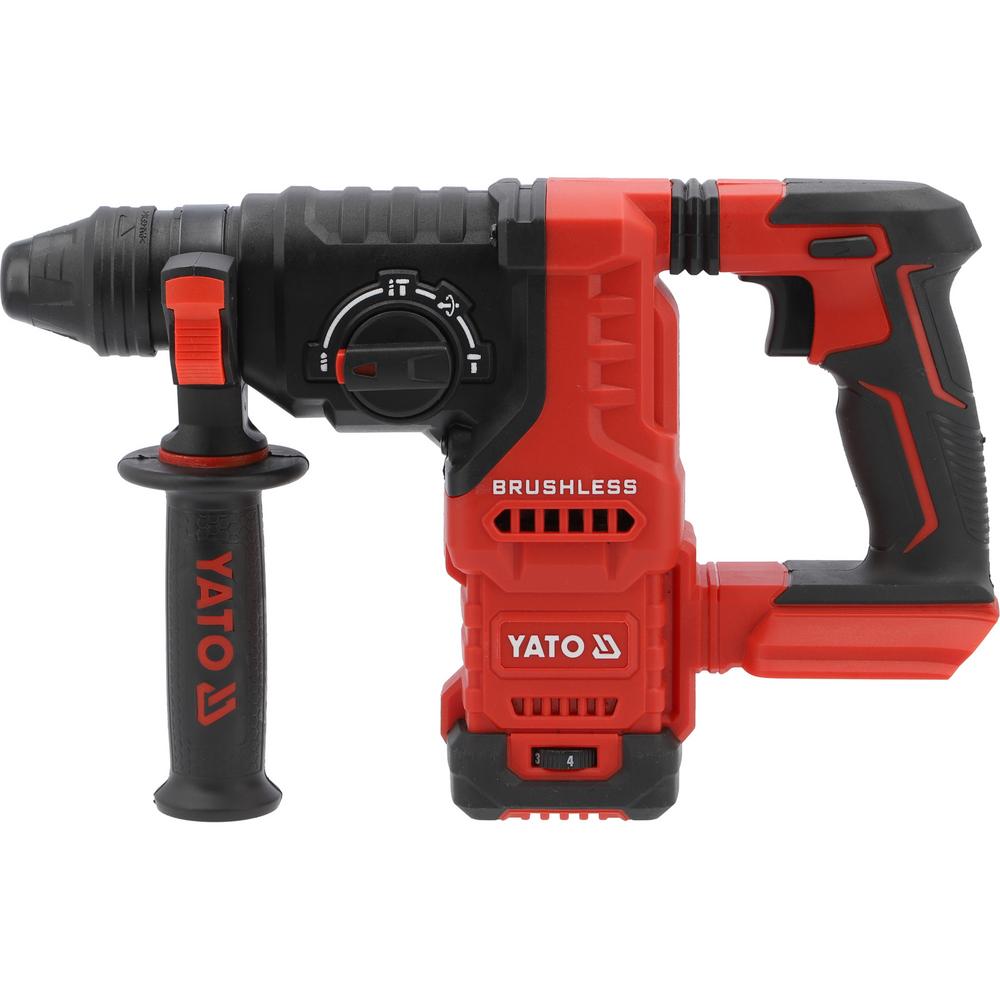

Yato akkuporavasara 2,8 J runko (YT-827726) on hiiliharjattomalla moottorilla varustettu SDS-plus-poravasara, joka toimitetaan ilman akkua ja laturia. Yksittäisen iskun energia on 2,8 J, kierrosluku 0–950 min⁻¹ ja iskutaajuus 0–4700 min⁻¹. Poravasara poraa betoniin enintään 26 mm, puuhun 30 mm ja teräkseen 13 mm.

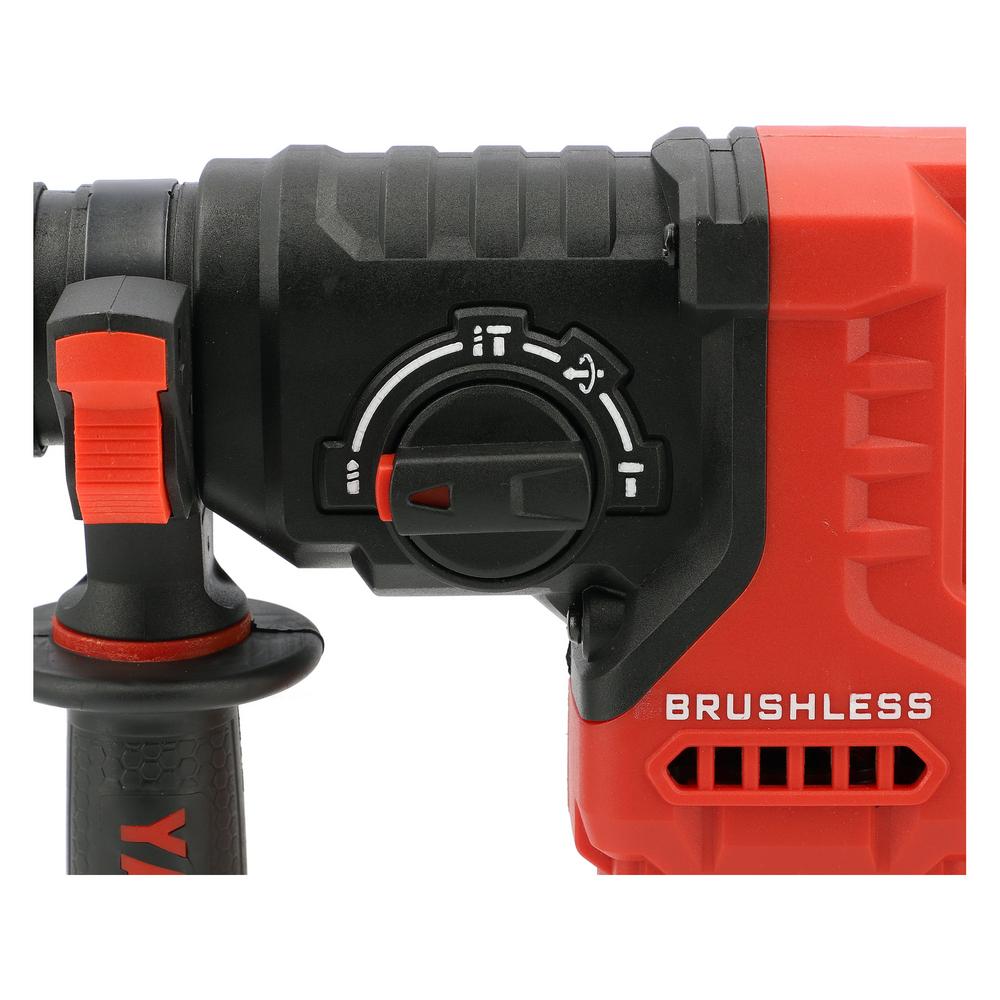

Poravasarassa on kolme toimintatilaa: poraus ilman iskua, iskuporaus ja piikkaus. Tila valitaan rungon kiertovalitsimella valitsimen lukitusta painamalla. Valitsimen neljäs asento kääntää taltan haluttuun kulmaan ennen piikkausta, jolloin talttaa ei tarvitse irrottaa istukasta.

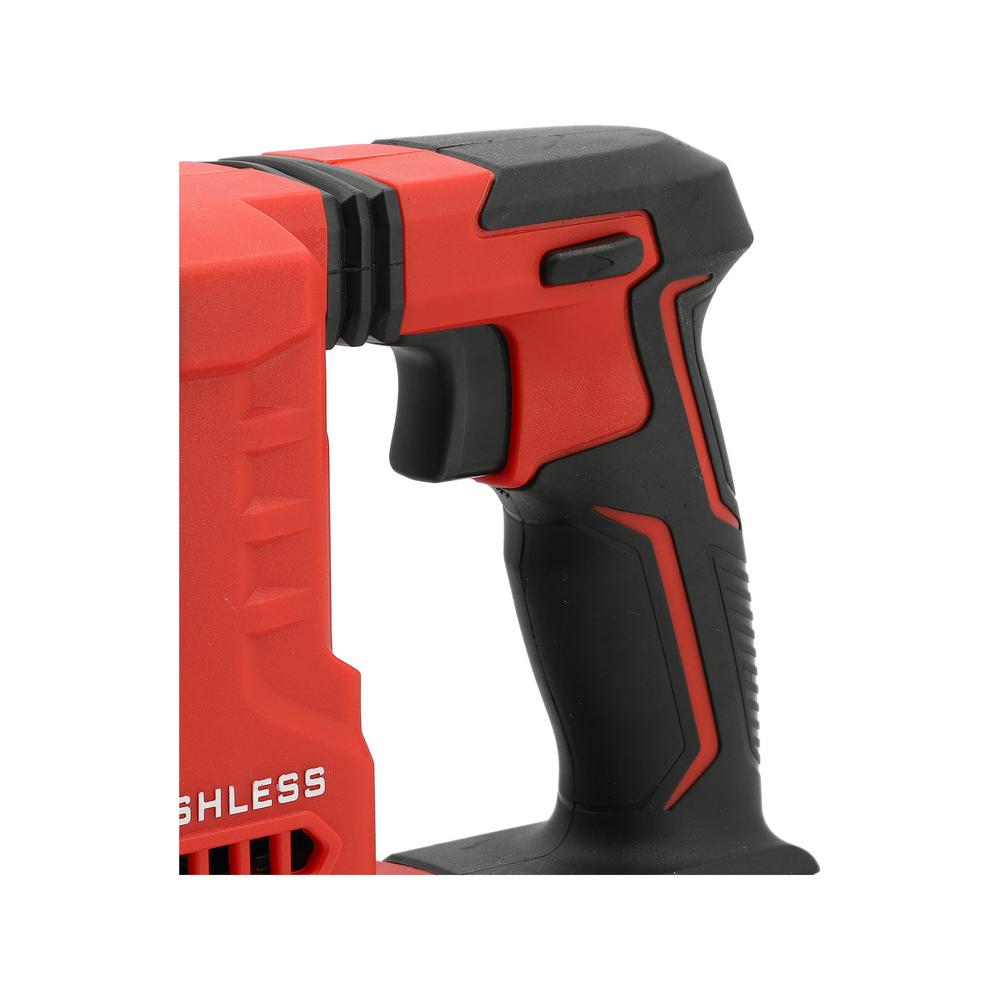

Kierrosluku esivalitaan säätönupilla asteikolla 1–6, ja käynnistyskytkin nostaa nopeutta portaattomasti valitun asetuksen enimmäisarvoon asti. Suunnanvaihtokytkin valitsee pyörimissuunnan ja keskiasennossa lukitsee kytkimen. Toimitukseen kuuluvat lisäkahva ja poraussyvyyden rajoitin.
Työkalun paino on 2,8 kg ilman akkua, sähköinen eristysluokka on III ja kotelointiluokka IPX0. Äänenpainetaso on 97,6 dB(A) ja tärinä porauksessa 18,23 m/s², joten kuulonsuojaimet ja säännölliset tauot ovat tarpeen. Poravasara toimii Yato 18 V Li-Ion -akuilla.
Käyttötarkoitus ja soveltuvuus:
SDS-plus-poravasara on tarkoitettu iskuporaukseen ja piikkaukseen betonissa, kivessä, tiilessä ja marmorissa. Iskun voi kytkeä pois, jolloin samalla laitteella porataan myös puuta, metallia ja muovia.
- Kiinnitysreiät betoniin ja tiileen: Ankkureiden, kiila-ankkureiden ja tulppien reiät iskuporaustilassa SDS-plus-poranterällä; poravasara on tehty kovien mineraalisten materiaalien poraukseen.
- Sähkö- ja LVI-asennukset: Kannakkeiden, kaapelireittien ja putkikiinnikkeiden reiät seiniin ja kattoihin; tarkista piilossa olevat johdot ja putket ennen porausta.
- Kevyt piikkaus ja purku: Laattojen, laastin ja rappauksen poisto sekä urien teko piikkaustilassa SDS-plus-taltalla.
- Poraus puuhun ja metalliin: Poraus ilman iskua puuhun enintään 30 mm ja teräkseen enintään 13 mm; ohut pelti tuetaan puualustalla.
Piikkaukseen sopivat esimerkiksi Yato SDS+ piikkitaltta 14 x 250 mm ja Yato SDS+ tasataltta 20 x 250 mm. Akuksi sopii esimerkiksi Yato 18V Li-Ion akku ja lataukseen Yato Akkulaturi 18V 2.4-4.5A älykäs pikalaturi. Sama poravasara kahdella 4 Ah akulla ja laturilla on Yato SDS+ Akkuporavasarasarja 18V 2.8J BL 2 x 4.0 Ah Li-Ion.
Pakkauksen sisältö:
- Yato SDS-plus-akkuporavasara 18 V, hiiliharjaton (runko, ilman akkua ja laturia)
- Lisäkahva
- Poraussyvyyden rajoitin
- Käyttöohje
Ominaisuudet:

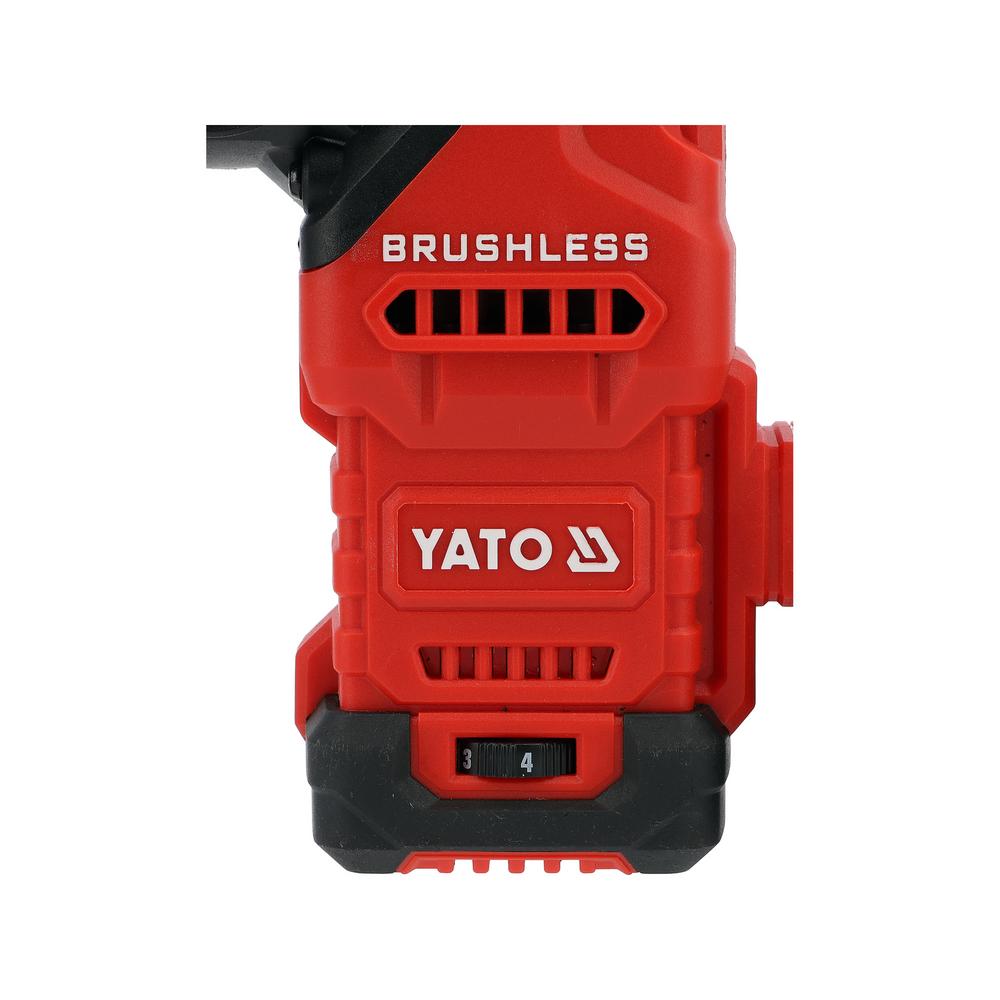

- Hiiliharjaton moottori: Ei kuluvia hiiliharjoja; vähemmän kitkaa ja lämmöntuottoa kuin harjamoottorissa.
- 2,8 J iskuenergia: Iskutaajuus 0–4700 min⁻¹; betoniin enintään 26 mm reiät.

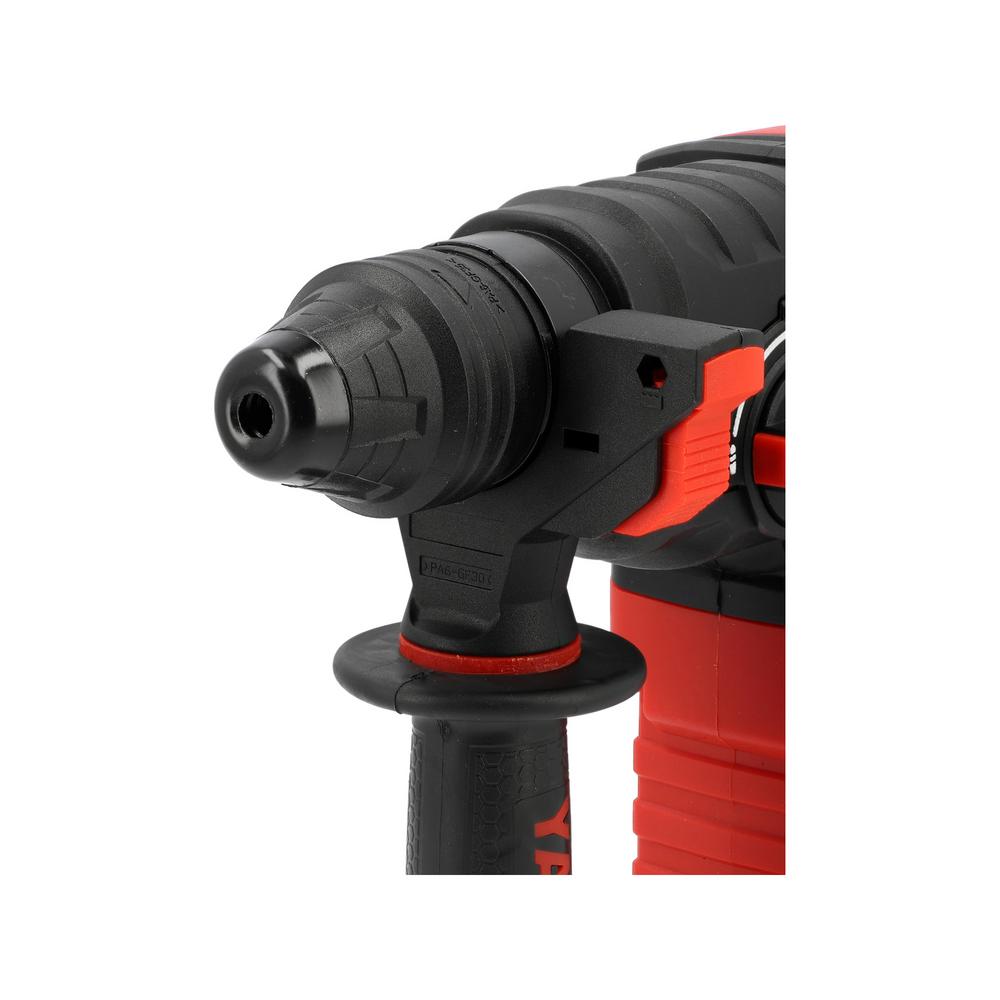

- SDS-plus-istukka: Terätyökalu lukittuu työntämällä; varsi voitellaan ohuesti yleisrasvalla.
- Kolme toimintatilaa ja taltan asennon säätö: Kiertovalitsin lukituspainikkeella; erillinen asento taltan kääntämiseen.
- Kierrosluvun esivalinta 1–6: Säätönuppi rajaa enimmäisnopeuden; kytkin säätää portaattomasti valitun rajan alle.
- Poraussyvyyden rajoitin: Tasasyvät reiät esimerkiksi ankkureille.
- Suunnanvaihto ja kytkimen lukitus: Keskiasento estää tahattoman käynnistyksen.

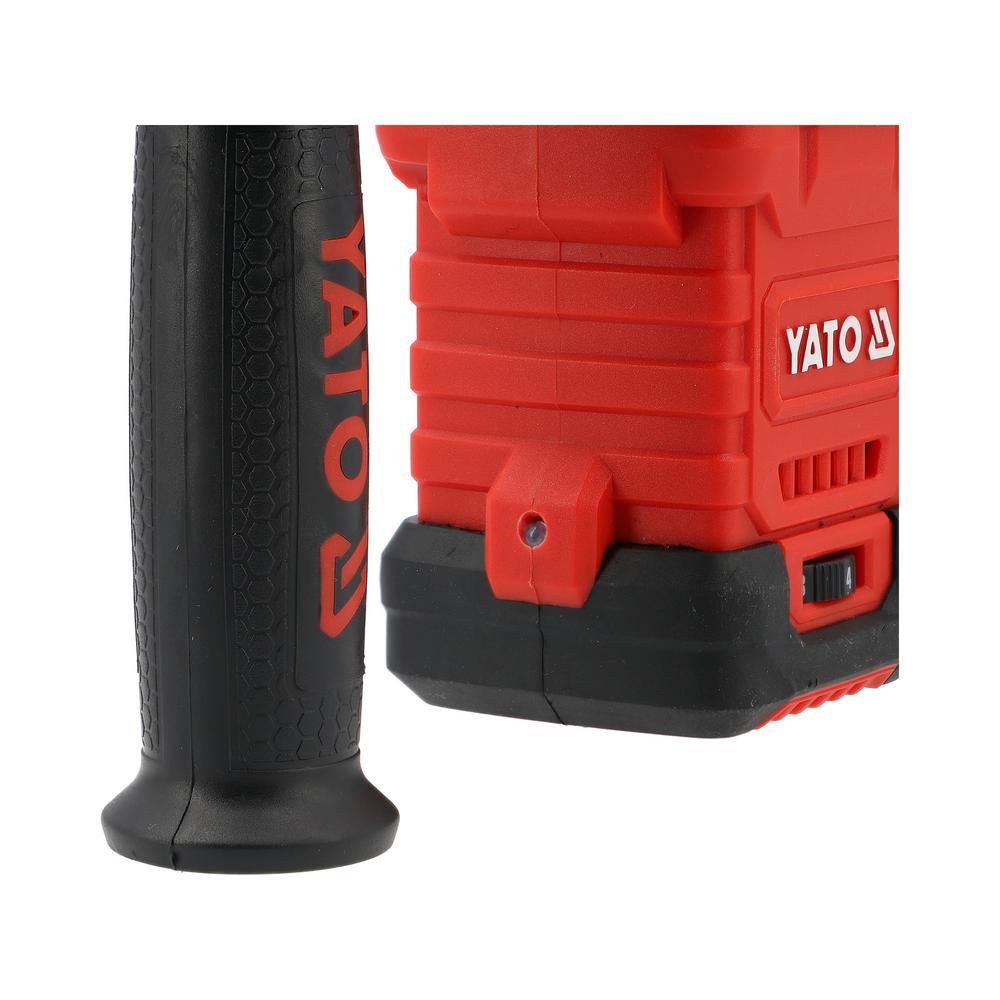

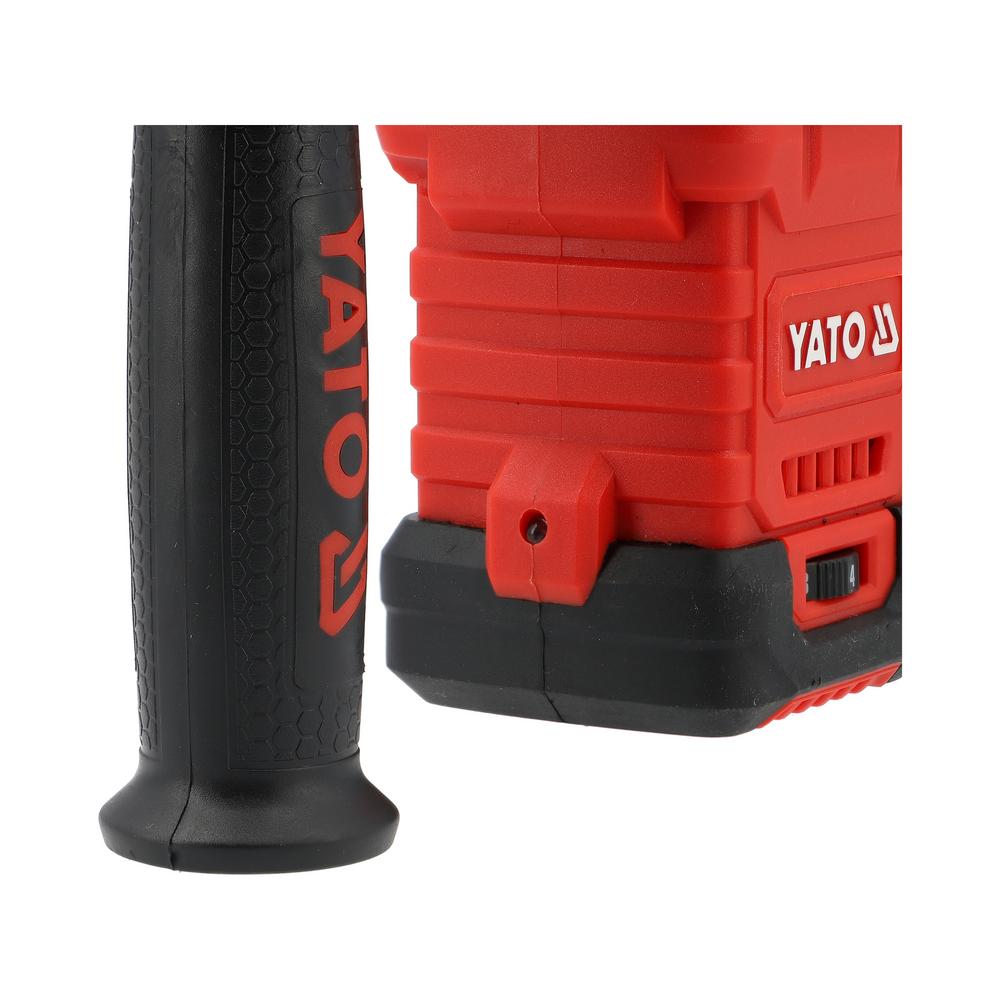

- Lisäkahva: Kahden käden ote hallitsee vastamomenttia iskuporauksessa.
- Runkomalli: Toimitetaan ilman akkua ja laturia; käyttää Yato 18 V Li-Ion -akkuja.
- Yato 18 V -järjestelmä: Yhteensopiva Yato 18 V Li-Ion -akkujen YT-828461…YT-828465 ja laturien YT-828498…YT-828504 kanssa.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Toiminnot: piikkaus, poraus, iskuporaus.
- Teräkiinnitys: SDS-plus.
- Moottori: hiiliharjaton.
- Kierrosluku (tyhjäkäynti): 0–950 min⁻¹.
- Iskuenergia: 2,8 J.
- Iskutaajuus: 0–4700 min⁻¹.
- Suurin poraushalkaisija betoniin: 26 mm.
- Suurin poraushalkaisija teräkseen: 13 mm.
- Suurin poraushalkaisija puuhun: 30 mm.
- Isku: kyllä.
- Pyörimissuunnan vaihtokytkin: kyllä.
- Elektroninen nopeudensäätö: kyllä.
- Kierrosluvun säätönuppi: asetukset 1–6.
- Toimintatilan valitsin: kyllä.
- Terän asennon säätö istukassa: kyllä.
- Akun tyyppi: Li-Ion.
- Akkujen määrä sarjassa: ei akkua.
- Laturi sarjassa: ei.
- Sähköinen eristysluokka: III.
- Kotelointiluokka: IPX0.
- Äänenpainetaso LpA: 97,6 ± 3,0 dB(A).
- Äänitehotaso LwA: 105,5 ± 3,0 dB(A).
- Tärinä porauksessa ah: 18,23 ± 1,5 m/s².
- Tärinä piikkauksessa ah: 15,55 ± 1,5 m/s².
- Ulkopintojen suurin sallittu lämpötila: 60 °C.
- Työkalun paino: 2,8 kg.
- Standardit: EN 62841-1, EN IEC 62841-2-6, EN IEC 55014-1, EN IEC 55014-2.
Yato akkuporavasara 2,8 J runko käyttöohje:
Akku: Poravasara toimitetaan ilman akkua. Käytä Yato 18 V Li-Ion -akkua (YT-828461…YT-828465) ja lataa se Yato 18 V -laturilla. Työnnä akku akkupaikkaan, kunnes salpa lukittuu.
Terän kiinnitys: Irrota akku. Puhdista terän varsi ja voitele se ohuella kerroksella yleisrasvaa. Vedä istukan holkkia taaksepäin, työnnä terä istukkaan ja kierrä sitä, kunnes se lukittuu. Vapauta holkki ja tarkista vetämällä, että terä on lukittunut.
Toimintatila ja nopeus: Paina valitsimen lukitusta ja käännä valitsin poranterän symbolille (poraus), poranterän ja vasaran symbolille (iskuporaus) tai vasaran symbolille (piikkaus). Taltan kulma asetetaan vasaran ja nuolen symbolilla painamalla kytkintä, kunnes taltta on halutussa asennossa. Valitse nopeus säätönupilla 1–6.
Poraus: Tarkista ensin, ettei porauskohdassa ole piilossa olevia sähköjohtoja, kaasu- tai vesiputkia. Valitse pyörimissuunta vain koneen ollessa pysähtynyt. Pidä poravasarasta kiinni molemmin käsin pääkahvasta ja lisäkahvasta. Aloita pienellä nopeudella, paina tasaisesti terän suuntaisesti ja vedä terä ajoittain ulos pölyn poistamiseksi. Suuria reikiä porattaessa poraa ensin pienempi ohjausreikä.
Poraussyvyys: Kiinnitä syvyydenrajoitin lisäkahvan pitimeen ja aseta se haluttuun syvyyteen.
Huolto: Irrota akku ja puhdista runko, tuuletusaukot ja kytkimet paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla. Ulkopintojen lämpötila ei saa ylittää 60 °C; pidä taukoja. Säilytä työkalu ja akku kuivassa, lasten ulottumattomissa.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä.
- Irrota akku ennen terän vaihtoa, tilan valintaa, säätöjä ja huoltoa.
- Tarkista seinät ja lattiat piilossa olevien sähköjohtojen, kaasu- ja vesiputkien varalta; pidä työkalua eristetyistä tartuntapinnoista.
- Käytä aina lisäkahvaa ja pidä tukeva asento – juuttuva terä aiheuttaa voimakkaan vastamomentin.
- Vaihda toimintatilaa ja pyörimissuuntaa vain koneen ollessa pysähtynyt.
- Älä käytä poravasaraa lisälaitteiden käyttövoimana.
- Lataa akut vain Yato 18 V -laturilla kuivassa tilassa aikuisen valvonnassa; älä oikosulje akun napoja.
- Ei lasten käyttöön. Ei sateeseen eikä kosteisiin tiloihin.
Usein Kysyttyä, UKK:
Mitä Yato akkuporavasara 2,8 J runko -toimitukseen kuuluu? Yato SDS-plus-akkuporavasara 18 V, hiiliharjaton (runko, ilman akkua ja laturia), lisäkahva, poraussyvyyden rajoitin, käyttöohje.
Millä terillä poravasaraa käytetään? SDS-plus-varsisilla poranterillä ja taltoilla. Sylinterivartisia teriä varten tarvitaan erillinen SDS-plus-istukka-adapteri.
Kuinka suuria reikiä betoniin voi porata? Enintään 26 mm. Suuremmissa halkaisijoissa porataan ensin pienempi ohjausreikä.
Voiko poravasaralla piikata laattoja? Kyllä. Piikkaustilassa pyöriminen on pois päältä ja SDS-plus-taltta iskee; tila sopii kevyeen piikkaukseen ja purkuun.
Mitkä akut sopivat? Yato 18 V Li-Ion -akut YT-828461…YT-828465, jotka ladataan Yato 18 V -latureilla.
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen. Yato akkuporavasara 2,8 J runko on sähkölaite: käytöstä poistettu poravasara toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen. Li-Ion-akut palautetaan akkukeräykseen tai myyjälle; teippaa liitinnavat ennen kuljetusta.
