Kuvaus

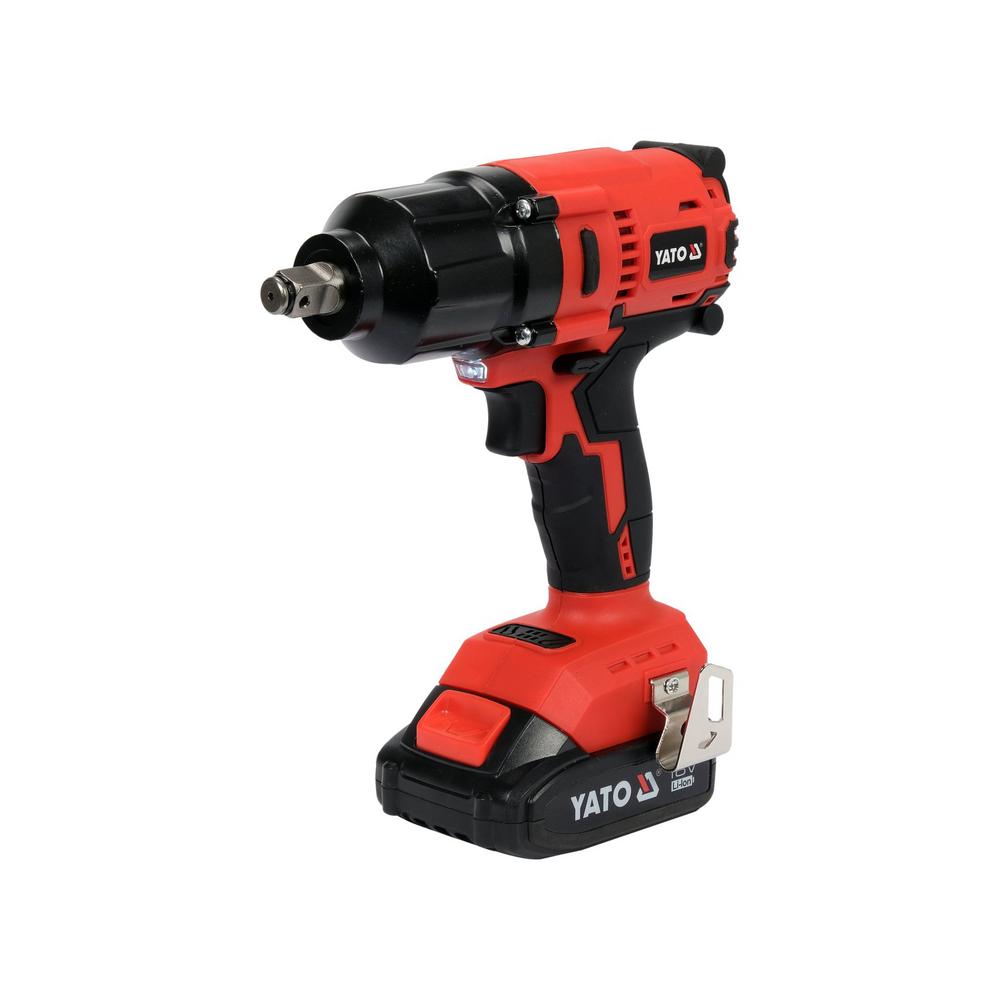

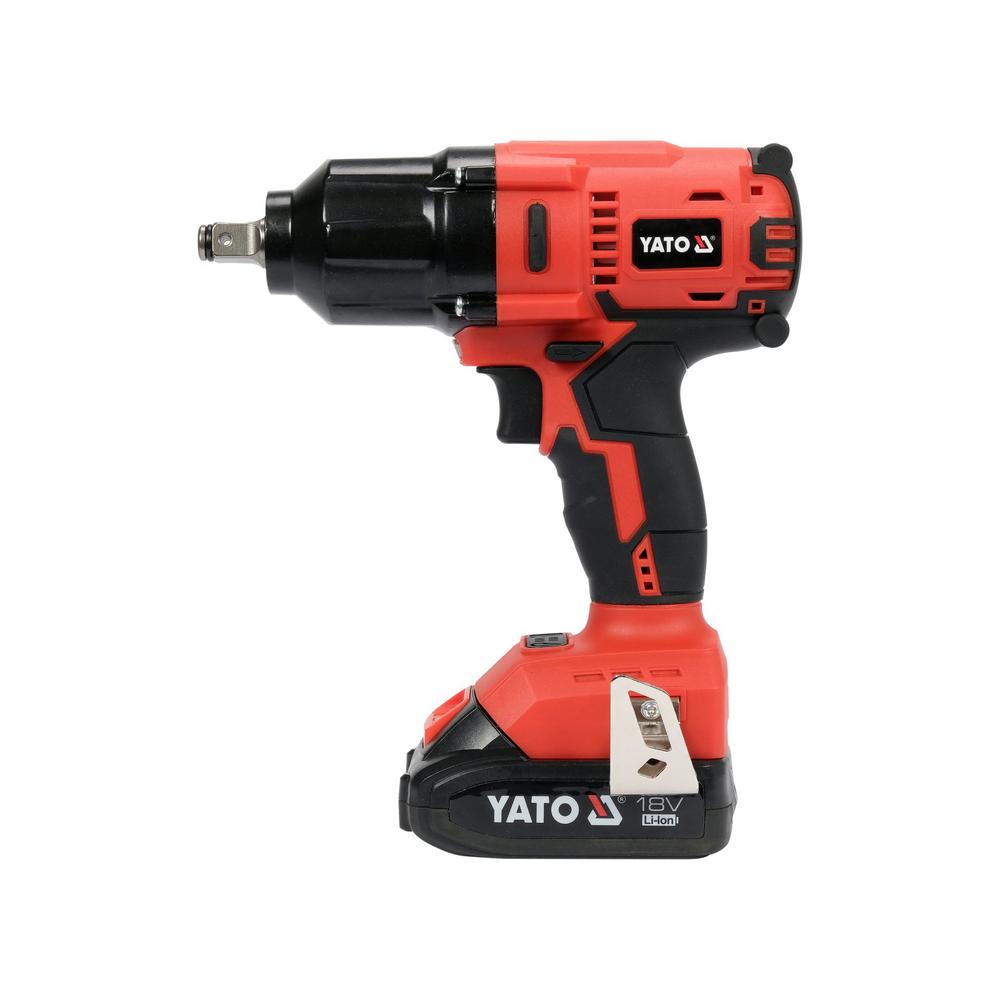

Yato akkumutteriväänninsarja 700 Nm (YT-82807) on 21-osainen 18 V:n iskumutteriväänninsarja kuljetuslaukussa. Sarjassa on hiiliharjaton 1/2″ (12,7 mm) akkumutteriväännin YT-828061, jonka suurin vääntömomentti on 700 Nm, kaksi 3,0 Ah Li-Ion-akkua, pikalaturi, 16 CrMo-iskuhylsyä ja iskujatko. Sarja on koottu erityisesti pyöränvaihtoon ja ajoneuvojen kiinnitystöihin.
Vääntimessä on kaksi momenttiporrasta, 350 Nm ja 700 Nm, ja kaksi nopeusaluetta 0–2000 ja 0–2600 min⁻¹. Iskutaajuus on 0–5000 iskua/min, ja tangentiaalinen iskumekanismi aktivoituu kiristettäessä ja avattaessa. Käynnistyskytkin säätää pyörimisnopeutta portaattomasti, ja vastapäivään pyöritettäessä käytettävissä on jaksottainen toimintatila muttereiden löysäämiseen.
Sarjassa on kolme muovisuojattua 17, 19 ja 21 mm alumiinivannehylsyä (korkeus 87 mm) sekä kolmetoista mustaa 12–24 mm iskuhylsyä (korkeus 38 mm). Muovisuojus estää alumiinivanteen pinnan naarmuuntumisen pyöränmutteria kiristettäessä, ja hylsyjen värikoodit (sininen, kulta, punainen) helpottavat koon tunnistamista.
Akuissa on 4-portainen varaustilan ilmaisin ja kennojen ylikuumenemissuoja, ja pikalaturi lataa 3,0 Ah akun noin 1,5 tunnissa. Vääntimen paino on 1,8 kg, eristysluokka III ja kotelointiluokka IPX0. Ilmoitettu äänenpainetaso on 86,0 ± 3,0 dB(A) ja tärinäarvo 7,58 ± 1,5 m/s².
Käyttötarkoitus ja soveltuvuus:
Sarja on tarkoitettu henkilö- ja pakettiautojen pyöränvaihtoon sekä ajoneuvojen ja koneiden pulttiliitoksiin. Suurempaa momenttia vaativiin kohteisiin sopii Yato Akkumutteriväännin 18V 2400Nm + 6 Ah akku ja laturi; jo hankittujen Yato 18 V -akkujen kanssa tehokkaampi vaihtoehto on Yato Akkumutteriväännin 18V 850Nm runko.
- Kausittainen pyöränvaihto: pyöränmutterien avaaminen ja kiristäminen 17, 19 ja 21 mm muovisuojatuilla hylsyillä alumiinivanteita naarmuttamatta.
- Korjaamot ja huoltoautot: alustan ja kiinnikkeiden pulttiliitokset 12–24 mm iskuhylsyillä; iskujatko helpottaa ahtaita kohteita.
- Konehuolto ja asennustyöt: 700 Nm:n momentti riittää maatalous- ja rakennuskoneiden sekä teräsrakenteiden yleisiin pulttiliitoksiin.
- Liikkuva työ: kaksi 3,0 Ah akkua ja pikalaturi mahdollistavat keskeytymättömän työn ilman verkkovirtaa.

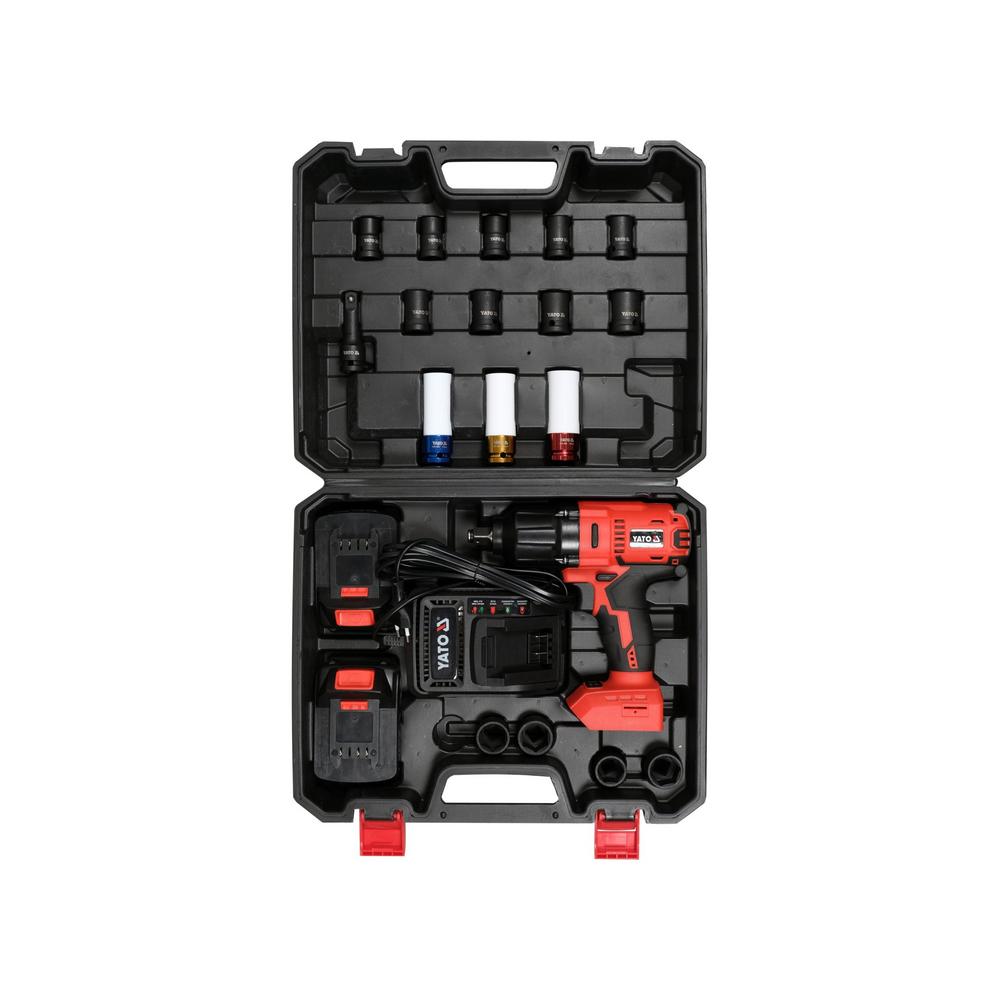

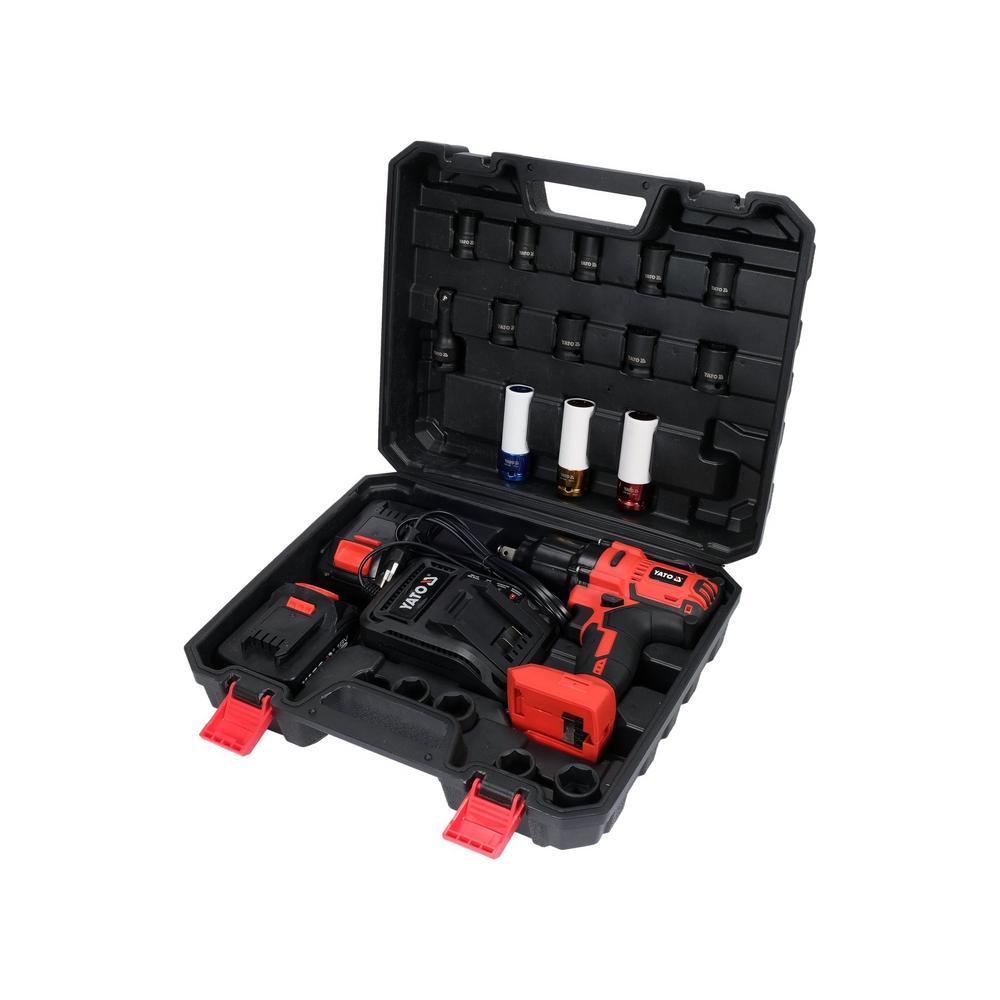

Pakkauksen sisältö:
- Yato akkumutteriväännin 18 V 1/2″ 700 Nm (YT-828061)
- 2 kpl Yato 18 V Li-Ion -akku 3,0 Ah
- Pikalaturi
- 3 kpl alumiinivannehylsy 17, 19 ja 21 mm (muovisuojus, korkeus 87 mm)
- 13 kpl iskuhylsy 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 ja 24 mm (korkeus 38 mm)
- Iskujatko
- Kuljetuslaukku
Ominaisuudet:
- Hiiliharjaton moottori: ei vaihdettavia hiiliharjoja; moottori toimii Yato 18 V Li-Ion -akulla.
- Kaksi momenttiporrasta: 350 Nm tai 700 Nm, valinta ohjauspaneelin painikkeella ja merkkivalolla myötäpäivään pyöritettäessä.
- Jaksottainen toimintatila: vastapäivään pyöritettäessä vääntiö pyörii kytkimen painalluksella vain lyhyen jakson; tila on tarkoitettu muttereiden ja pulttien avaamiseen.
- Portaaton nopeudensäätö: käynnistyskytkimen potentiometri säätää pyörimisnopeutta 0–2600 min⁻¹.
- Tangentiaalinen iskumekanismi: 0–5000 iskua/min, aktivoituu kiristettäessä ja avattaessa.
- Ylikuormituskytkin: kytkee vääntiön käytön irti, kun suurin vääntömomentti saavutetaan.
- Karajarru ja suunnanvaihto: vääntiö pysähtyy kytkimen vapautuksen jälkeen; pyörimissuunta vaihdetaan liipaisimen yläpuolisella kytkimellä.

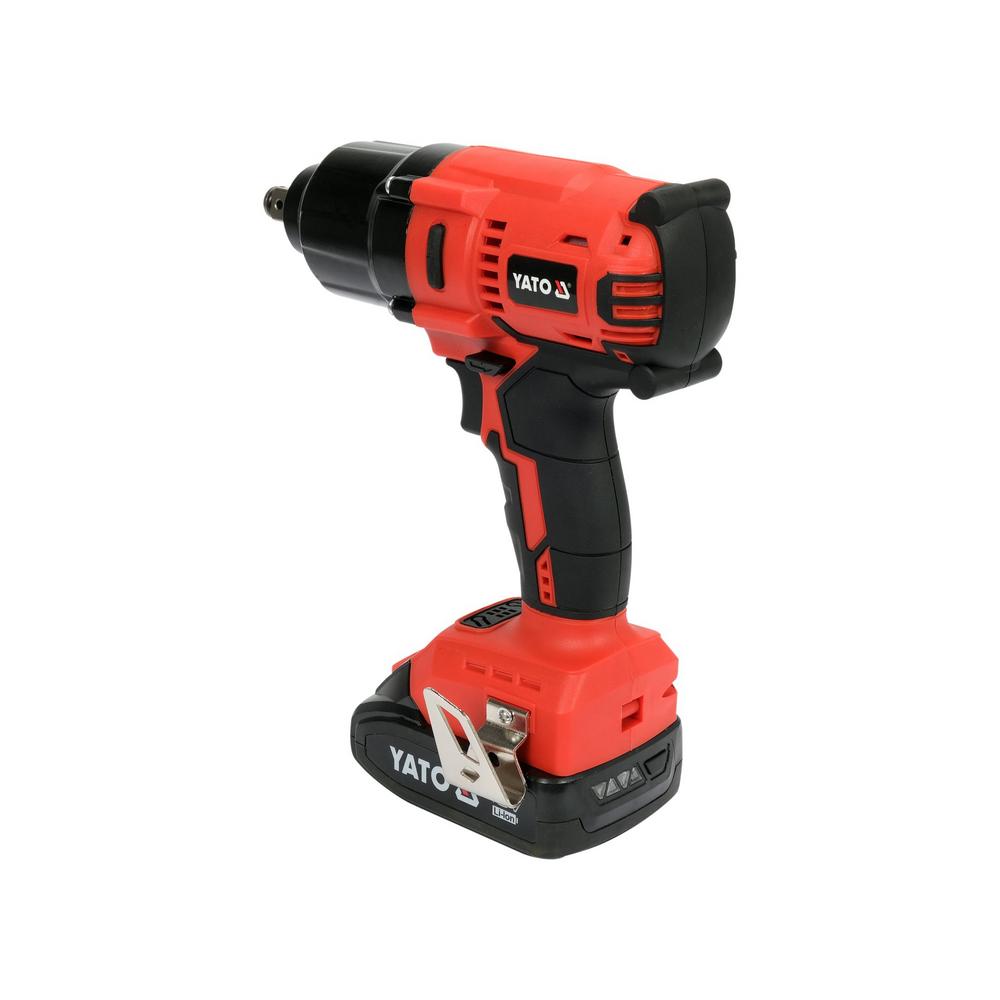

- Kumipinnoitettu runko ja vyökoukku: runko kestää kolhuja, ja metallinen vyökoukku pitää vääntimen tallessa työn tauoilla.
- Akut: kaksi 3,0 Ah Li-Ion-akkua, joissa 4-portainen varaustilan ilmaisin ja kennojen ylikuumenemissuoja; pikalaturi lataa akun noin 1,5 tunnissa.
- Alumiinivannehylsyt: 17, 19 ja 21 mm CrMo-hylsyt muovisuojuksella ja värikoodilla (sininen, kulta, punainen).

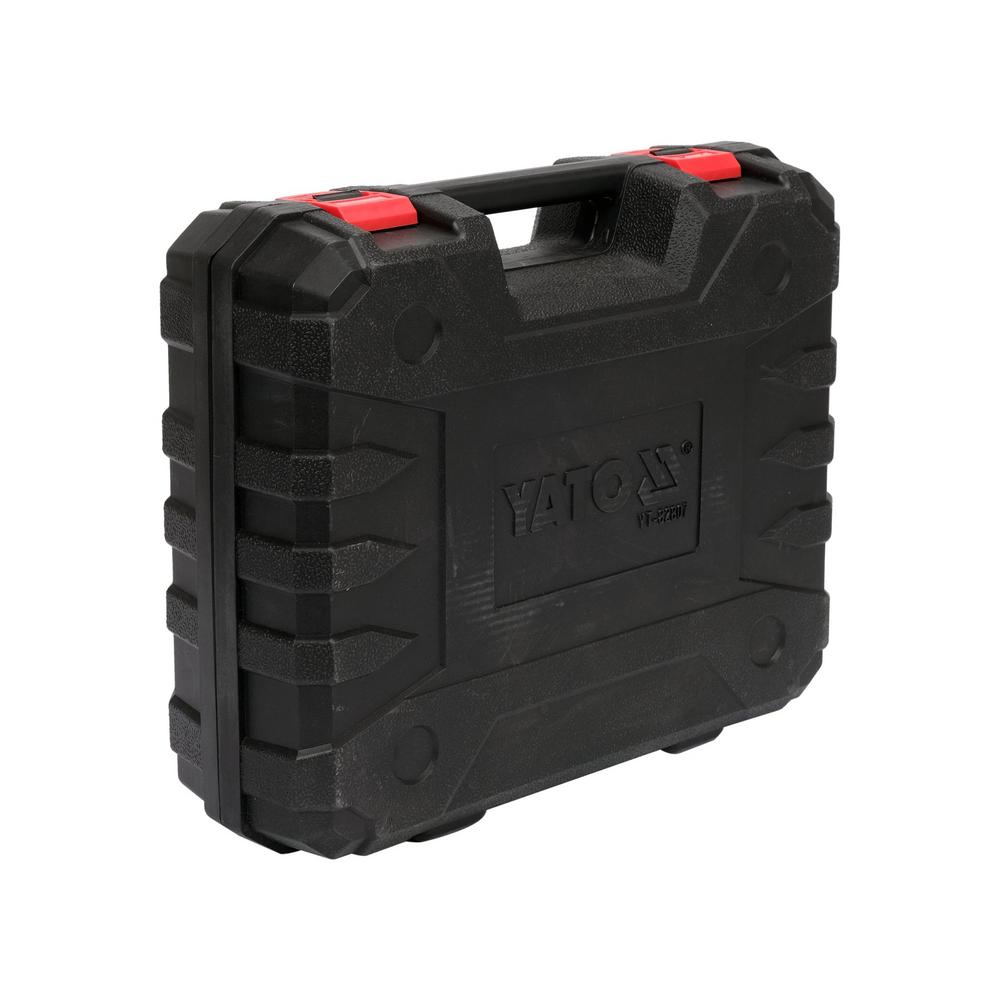

- Kuljetuslaukku: muotoillut paikat vääntimelle, akuille, laturille, hylsyille ja jatkolle.
Tekniset Ominaisuudet:

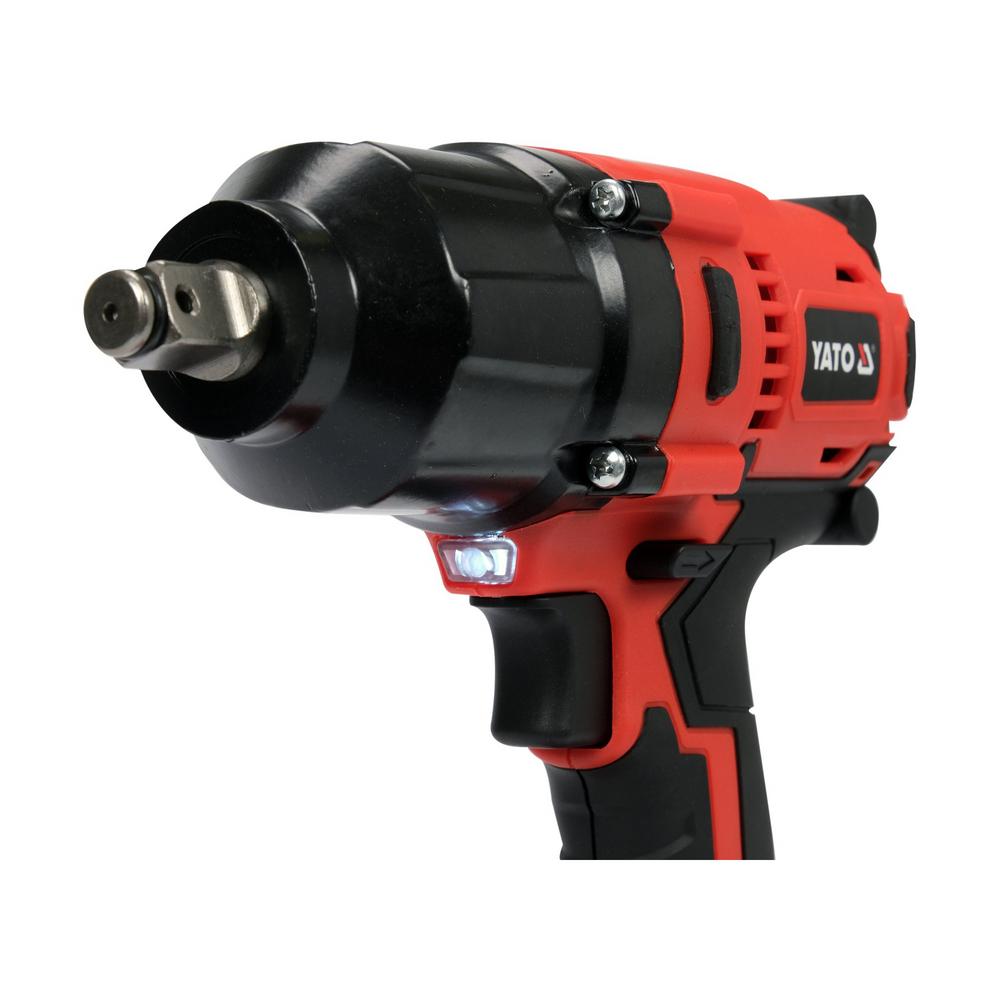

- Kiinnitin: 1/2″ (12,7 mm) neliövääntiö
- Suurin vääntömomentti: 350 / 700 Nm
- Kierrosluku (tyhjäkäynti): 0–2000 / 0–2600 min⁻¹
- Iskutaajuus: 0–5000 min⁻¹
- Jännite: 18 V DC
- Akkutyyppi: Li-Ion
- Akun kapasiteetti: 3000 mAh (3,0 Ah)
- Akkuja mukana: 2
- Laturi mukana: kyllä
- Latausaika: 1,5 h
- Pikalataus: kyllä
- Laturin tulojännite: 220–240 V, 50/60 Hz
- Laturin lähtöjännite: 21,4 V DC
- Laturin nimellisteho: 50 W
- Iskumekanismi: kyllä
- Vääntömomentin säätö: kyllä (2 porrasta)
- Elektroninen nopeudensäätö: kyllä
- Pyörimissuunnan vaihto: kyllä
- Erillinen työtilan valintakytkin: ei (jaksottainen tila valitaan ohjauspaneelista)
- Karajarru: kyllä
- Akun varaustilan ilmaisin: kyllä
- Työvalo: ei
- Eristysluokka: III
- Kotelointiluokka: IPX0
- Äänenpainetaso LpA: 86,0 ± 3,0 dB(A)
- Äänitehotaso LWA: 97,0 ± 3,0 dB(A)
- Tärinä: 7,58 ± 1,5 m/s²
- Vääntimen paino: 1,8 kg
- Osien määrä: 21
- Hylsyt: 17, 19, 21 mm (87 mm, muovisuojus) ja 12–24 mm (38 mm), CrMo
- Ulkopintojen suurin sallittu lämpötila: 60 °C
- Yhteensopivat akut: Yato 18 V Li-Ion (YT-828461–YT-828465)
- Yhteensopivat laturit: Yato YT-828498–YT-828502
Yato akkumutteriväänninsarja 700 Nm käyttöohje:
Lue koko käyttöohje ennen ensimmäistä käyttöä. Hylsy tai sovitin vaihdetaan aina akku irrotettuna.
- Lataus: työnnä akku pikalaturiin ja liitä laturi pistorasiaan; punainen merkkivalo palaa latauksen aikana ja vihreä, kun akku on täynnä. Akun varaustason voi tarkistaa akun painikkeesta.
- Hylsyn valinta: valitse avattavan tai kiristettävän osan kokoon sopiva 1/2″ iskuhylsy ja kiinnitä se neliövääntiöön (alumiinivanteiden pyöränmutterit muovisuojatuilla hylsyillä).
- Pyörimissuunta ja porras: valitse suunta vaihtokytkimellä ja liitä akku jalustaan. Myötäpäivään pyöritettäessä valitse 350 Nm tai 700 Nm ohjauspaneelin painikkeella; vastapäivään pyöritettäessä valitse jatkuva tai jaksottainen tila.
- Aloitus: kierrä mutteri tai pultti käsin kierteelle vähintään kaksi kierrosta, aseta hylsy mutterin tai pultin kannan päälle ja tartu vääntimeen molemmin käsin.
- Kiristys ja avaus: paina käynnistyskytkintä; mitä syvemmälle kytkin painetaan, sitä suurempi on nopeus. Kun iskumekanismi alkaa iskeä ja liitos on kireä, vapauta kytkin. Pyöränmutterien lopullinen kiristys tehdään momenttiavaimella ajoneuvon valmistajan arvoon.
- Lopetus ja huolto: irrota akku, puhdista kotelo ja tuuletusaukot kuivalla liinalla, harjalla tai enintään 0,3 MPa:n paineilmalla ilman kemikaaleja. Viat korjautetaan valtuutetussa huollossa alkuperäisillä varaosilla.
Varoitukset:
- Suojaimet: käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä.
- Ote: pidä vääntimestä kiinni molemmin käsin eristetyistä tartuntapinnoista; kiinnitin voi osua piilossa olevaan sähköjohtoon.
- Hylsyt: käytä vain iskukäyttöön tarkoitettuja hylsyjä; tavalliset käsityökaluhylsyt voivat haljeta.
- Pyöränmutterit: älä kiristä pyöränmuttereita pelkällä iskuvääntimellä täyteen momenttiin; tarkista kiristys momenttiavaimella.
- Ylikuormitus: pidä taukoja; ulkopintojen lämpötila ei saa ylittää 60 °C.
- Tahaton käynnistys: irrota akku ennen hylsyn vaihtoa, säätöjä, huoltoa ja varastointia.
- Akku: älä käytä vaurioitunutta akkua äläkä oikosulje sen liittimiä.
- Laturi: lataa akut vain mukana tulevalla laturilla kuivassa sisätilassa; irrota laturi pistorasiasta latauksen jälkeen.
- Lapset: säilytä väännin, akut, laturi ja hylsyt lasten ulottumattomissa.
Usein Kysyttyä, UKK:
Mitä Yato akkumutteriväänninsarja 700 Nm -sarjaan kuuluu?
Sarjassa on 21 osaa: akkumutteriväännin YT-828061, kaksi 3,0 Ah akkua, pikalaturi, kolme alumiinivannehylsyä (17, 19, 21 mm), kolmetoista iskuhylsyä (12–24 mm), iskujatko ja kuljetuslaukku.
Riittääkö 700 Nm pyöränvaihtoon?
Kyllä, henkilö- ja pakettiautojen pyöränmutterien avaamiseen ja kiristämiseen; 350 Nm:n porras rajoittaa kiristysmomenttia, ja lopullinen kiristys tarkistetaan momenttiavaimella.
Miksi alumiinivannehylsyissä on muovisuojus?
Suojus estää hylsyä naarmuttamasta alumiinivanteen pintaa mutterin ympäriltä, ja värikoodi helpottaa koon tunnistamista.
Kuinka kauan akun lataus kestää?
Pikalaturi lataa 3,0 Ah akun noin 1,5 tunnissa.
Käyvätkö akut muihin Yato-työkaluihin?
Kyllä, akut ovat Yato 18 V Li-Ion -sarjan liukukiinnitteisiä akkuja.
Kierrätysohjeet:
Yato akkumutteriväänninsarja 700 Nm -sarjan väännin ja laturi ovat sähkö- ja elektroniikkalaiteita, joita ei saa hävittää sekajätteen mukana: toimita käytöstä poistetut laitteet sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen. Li-Ion-akut toimitetaan akkujen ja paristojen keräykseen; teippaa akun liittimet ennen kuljetusta oikosulun estämiseksi. Teräshylsyt ja iskujatko kuuluvat metallinkeräykseen, ja muovinen laukku ja muoviosat muovinkeräykseen.
