Kuvaus

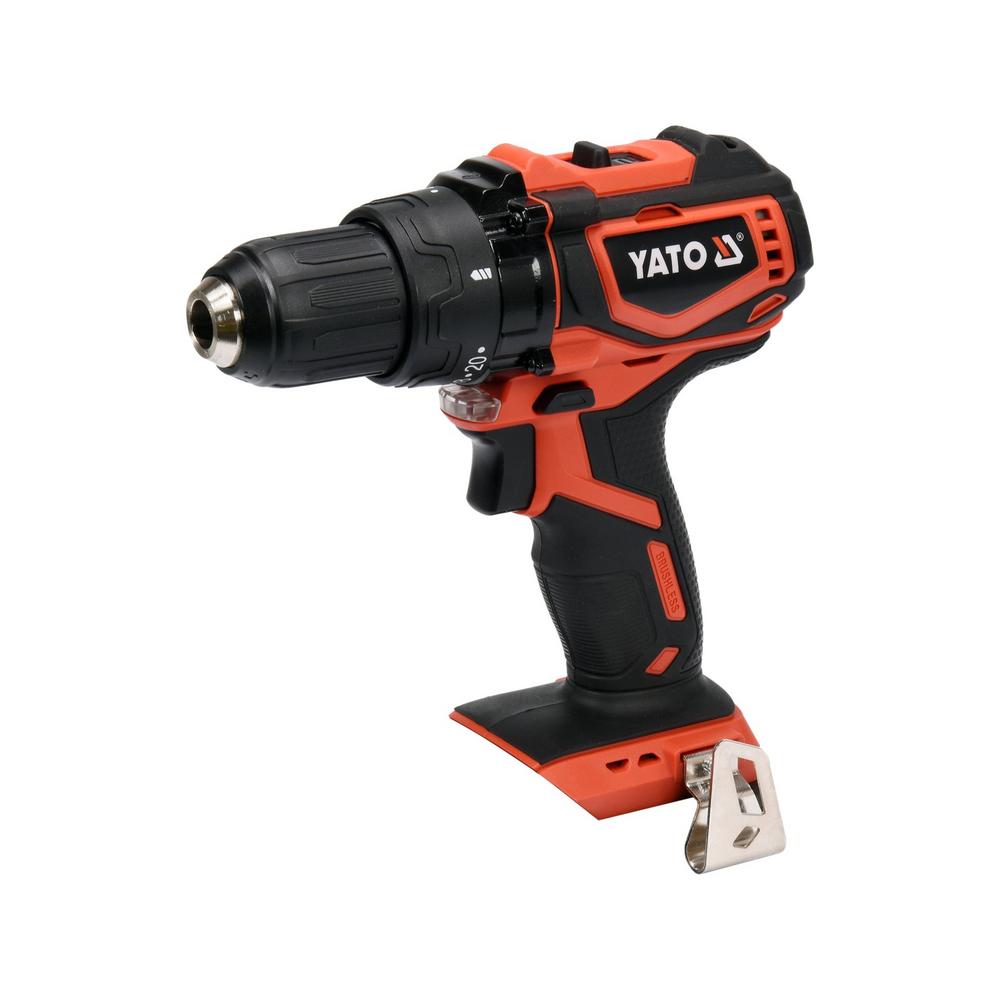

Yato akkuporakone 18V 42 Nm runko (YT-82795) on hiiliharjattomalla moottorilla varustettu porakone-ruuvinväännin, joka toimitetaan ilman akkua ja laturia. Suurin vääntömomentti on 42 Nm, ja kaksivaihteinen vaihteisto antaa kierrosnopeudet 0–600 ja 0–2000 min⁻¹. Kone käyttää Yato 18 V -järjestelmän Li-Ion-akkuja.
Avaimeton pikaistukka kiinnittää teriä ja kärjenpitimiä, joiden varren halkaisija on 1,5–13 mm. Suurin poraushalkaisija on 25 mm puuhun ja 10 mm teräkseen. Iskutoimintoa koneessa ei ole, joten se on tarkoitettu puun, puupohjaisten levyjen ja metallin poraamiseen sekä ruuvaukseen.
Istukan takana olevalla renkaalla valitaan vääntömomentin asetus ruuvaukseen tai porausasento, jossa liukukytkin on pois käytöstä ja koko momentti välittyy terään. Liipaisin säätää nopeutta portaattomasti, ja karajarru pysäyttää istukan heti liipaisimen vapautuksesta. Kone on varustettu LED-työvalolla ja metallisella vyökoukulla.
Vaihteiston kotelo on metallia ja runko lasikuituvahvisteista polyamidia kumipinnoitetuin kahvaosin. Koneen paino on 1,2 kg, eristysluokka III ja kotelointiluokka IP20. Äänenpainetaso on 75 dB(A) ja tärinä 3,0 m/s².
Käyttötarkoitus ja soveltuvuus:
Akkuporakone-ruuvinväännin on tarkoitettu reikien poraamiseen puuhun, puupohjaisiin materiaaleihin ja metalliin sekä ruuvien kiinnittämiseen ja irrottamiseen. Pienen nopeusalueen vaihde on tarkoitettu ruuvaukseen ja suuren nopeusalueen vaihde poraamiseen.
- Asennus ja kalusteet: Kalusteiden kokoaminen, hyllyjen ja kiskojen kiinnitys sekä saranoiden asennus; säädettävä momentti estää ruuvin kannan uppoamisen liian syvälle.
- Puutyöt: Reiät puuhun enintään 25 mm terällä ja ruuvaus esiporattuihin reikiin; läpireikiä porattaessa alle laitetaan puualusta rispaantumisen estämiseksi.
- Metallityöt: Reiät teräkseen enintään 10 mm terällä; teräksen poraamisessa terää jäähdytetään koneöljyllä ja ohut pelti tuetaan puualustalle.
- Huolto- ja korjaustyöt: Kiinnitysruuvien avaaminen vasemmalle pyörityksellä pienimmällä nopeudella sekä kärjenpitimen kanssa tehtävä ruuvaus.
Kone tarvitsee Yato 18 V -akun ja laturin, esimerkiksi Yato 18V Li-Ion akku ja Yato Akkulaturi 18V 2.2A. Samaan järjestelmään kuuluu myös Yato Akkuiskuporakone 18V 75Nm + 3 AH akku ja laturi sarja, jossa on iskutoiminto kiviainesten poraamiseen. Yato akkuporakone 18V 42 Nm runko on sama kone kuin akulla, laturilla ja salkulla varustettu sarja YT-82794.
Pakkauksen sisältö:
- Yato akkuporakone-ruuvinväännin 18 V, hiiliharjaton (runko, ei akkua eikä laturia)
- Vyökoukku
- Käyttöohje
Ominaisuudet:
- Hiiliharjaton moottori: Ei hiiliharjojen kulumista; parempi hyötysuhde ja pidempi käyttöikä.
- Kaksivaihteinen vaihteisto: 0–600 min⁻¹ ruuvaukseen ja 0–2000 min⁻¹ poraamiseen, mekaaninen vaihdevalitsin.
- Vääntömomentti 42 Nm: Momentin säätörengas ja liukukytkin ruuvaukseen; porausasennossa koko momentti välittyy terään.
- Pikaistukka 1,5–13 mm: Itsekeskittävä, avaimeton istukka teriin ja kärjenpitimiin.
- Elektroninen nopeudensäätö: Liipaisin säätää kierroslukua portaattomasti.
- Karajarru: Istukka pysähtyy heti liipaisimen vapautuksesta, mikä nopeuttaa terän vaihtoa.
- Pyörimissuunnan vaihtokytkin: Oikealle ja vasemmalle pyöritys (R/L).
- LED-työvalo: Valaisee porauskohdan.
- Metallinen vaihteistokotelo: Hammaspyörien kovuus 53–56 HRC; runko lasikuituvahvisteista polyamidia.

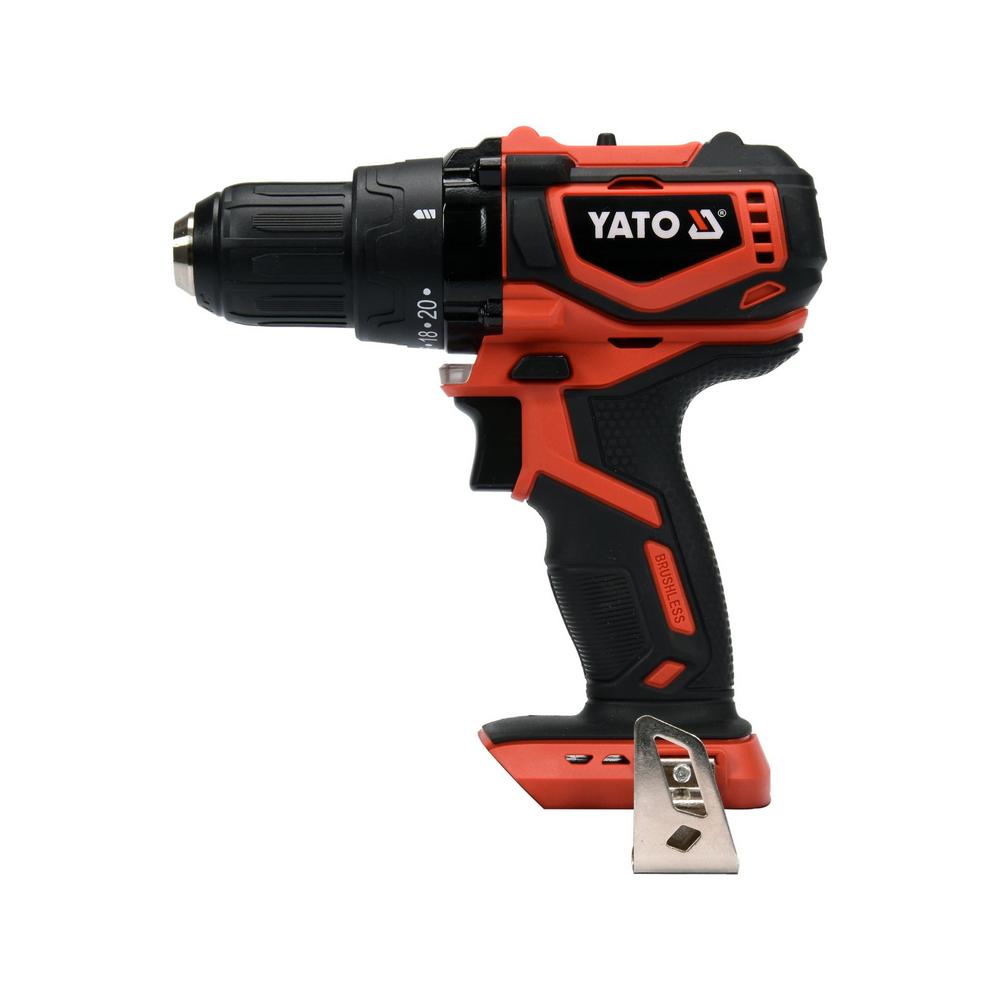

- Vyökoukku: Metallinen koukku koneen kantamiseen vyössä.
- Yato 18 V -järjestelmä: Yhteensopiva akkujen YT-828461…YT-828465 ja laturien YT-828498…YT-828502 kanssa.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Suurin vääntömomentti: 42 Nm.
- Kierrosluku (tyhjäkäynti): 0–600 / 0–2000 min⁻¹.
- Toiminnot: ruuvaus, poraus.
- Moottori: hiiliharjaton.
- Isku: ei.
- Suurin poraushalkaisija puuhun: 25 mm.
- Suurin poraushalkaisija teräkseen: 10 mm.
- Istukan kiinnitysalue: 1,5–13 mm.
- Istukan tyyppi: itsekeskittävä pikaistukka.
- Elektroninen nopeudensäätö: kyllä.
- Karajarru: kyllä.
- Pyörimissuunnan vaihtokytkin: kyllä.
- Toimintatilan valitsin: kyllä (momentin säätörengas: ruuvaus/poraus).
- Työvalo: LED.
- Akun tyyppi: Li-Ion 18 V (Yato 18 V -järjestelmä).
- Akku sarjassa: ei.
- Laturi sarjassa: ei.
- Sähköinen eristysluokka: III.
- Kotelointiluokka: IP20.
- Äänenpainetaso LpA: 75,0 ± 3,0 dB(A).
- Äänitehotaso LwA: 86,0 ± 3,0 dB(A).
- Tärinä: 3,0 ± 1,5 m/s².
- Työkalun paino: 1,2 kg.
- Standardit: EN 62841-1, EN 62841-2-1, EN 55014-1, EN 55014-2.
Yato akkuporakone 18V 42 Nm runko käyttöohje:
Akun kiinnitys: Työnnä ladattu Yato 18 V -akku kahvan alaosaan, kunnes salpa lukittuu. Irrota akku painamalla salpaa. Akku ladataan vain Yato 18 V -laturilla.
Nopeus ja momentti: Valitse vaihde vaihdevalitsimesta – pieni nopeus ruuvaukseen, suuri nopeus poraukseen. Aseta momentti istukan takana olevalla renkaalla: aloita pienimmästä asetuksesta ja suurenna, kunnes ruuvi kiristyy oikein. Poraamiseen rengas käännetään porasymboliin; numeroasetuksia ei käytetä poraamiseen.
Terän ja kärjen kiinnitys: Irrota akku. Työnnä terä istukkaan ja kiristä istukka käsin. Ruuvauskärjet kiinnitetään istukkaan kärjenpitimen avulla.
Poraus: Kiinnitä työkappale puristimilla ja merkitse porauskohta. Aloita pienellä nopeudella terän kärki kappaletta vasten ja paina vain terän suuntaisesti. Suuriin reikiin porataan ensin ohjausreikä. Pyörimissuuntaa saa vaihtaa vain koneen ollessa pysähdyksissä.
Huolto: Irrota akku ja puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä.
- Irrota akku ennen terän vaihtoa, säätöjä ja huoltoa.
- Tue kone kunnolla: suuri vääntömomentti voi kiertää konetta, jos terä juuttuu.
- Pidä koneesta kiinni eristetyistä tartuntapinnoista, jos terä voi osua piilossa oleviin sähköjohtoihin.
- Älä käytä terää suuremmalla nopeudella kuin sen suurin sallittu nopeus; pitkät terät voivat taipua vapaasti pyöriessään.
- Älä vaihda pyörimissuuntaa koneen käydessä. Ulkopintojen lämpötila ei saa ylittää 60 °C.
- Käytä vain Yato 18 V -järjestelmän akkuja ja latureita.
- Ei lasten käyttöön. Ei sateeseen eikä kosteisiin tiloihin (IP20).
Usein Kysyttyä, UKK:
Sisältyykö Yato akkuporakone 18V 42 Nm runko -tuotteeseen akku? Ei. Runkomalliin tarvitaan erikseen Yato 18 V Li-Ion -akku ja laturi; akulla, laturilla ja salkulla varustettu sarja on malli YT-82794.
Voiko koneella porata betonia? Ei. Koneessa ei ole iskutoimintoa; betoniin ja tiileen tarvitaan iskuporakone.
Kuinka suuria reikiä koneella voi porata? Puuhun enintään 25 mm ja teräkseen enintään 10 mm.
Mitkä akut sopivat koneeseen? Yato 18 V -järjestelmän Li-Ion-akut YT-828461…YT-828465.
Miten ruuvi saadaan kiristymään oikeaan syvyyteen? Aloita pienimmästä momenttiasetuksesta ja suurenna asetusta, kunnes liukukytkin irrottaa ruuvin oikeassa kohdassa.
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen. Yato akkuporakone 18V 42 Nm runko on sähkölaite: käytöstä poistettu kone toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen, ei sekajätteeseen. Koneen kanssa käytetty Li-Ion-akku palautetaan akkukeräykseen tai myyjälle; teippaa koskettimet ennen kuljetusta.
