Kuvaus

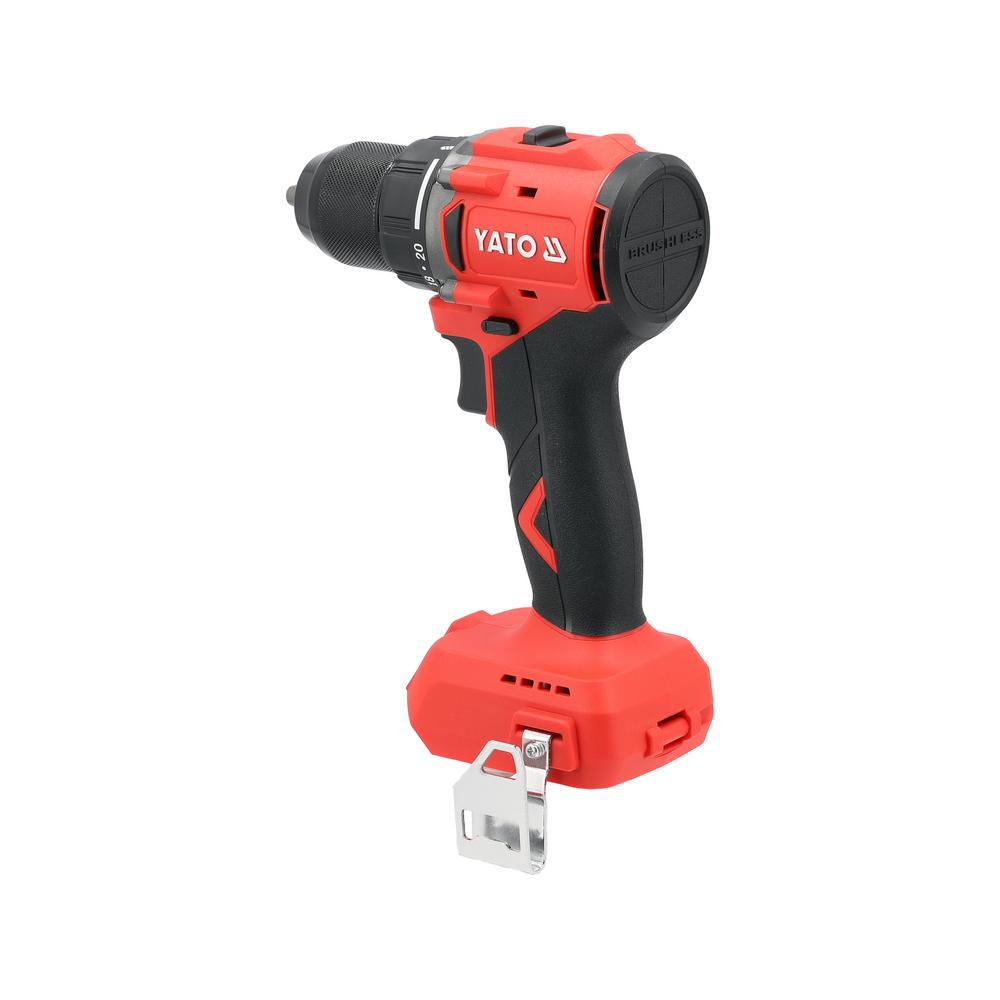

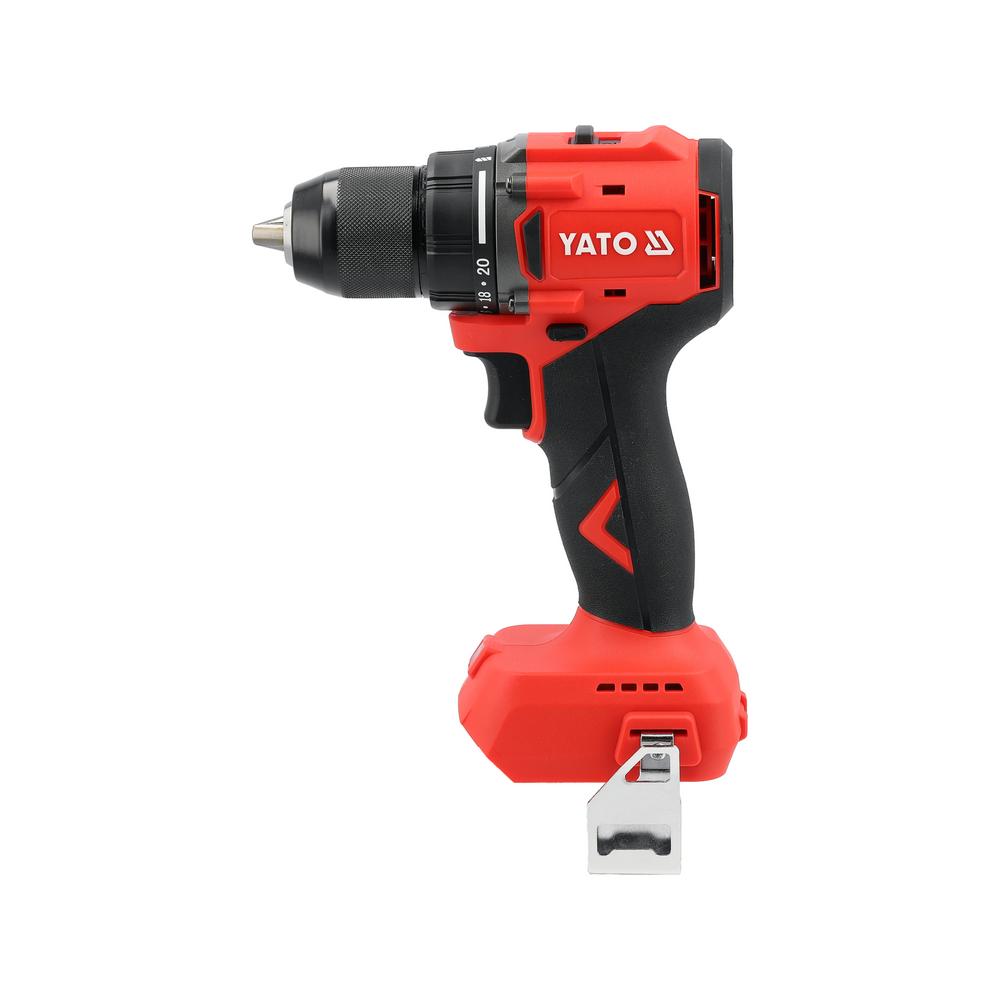

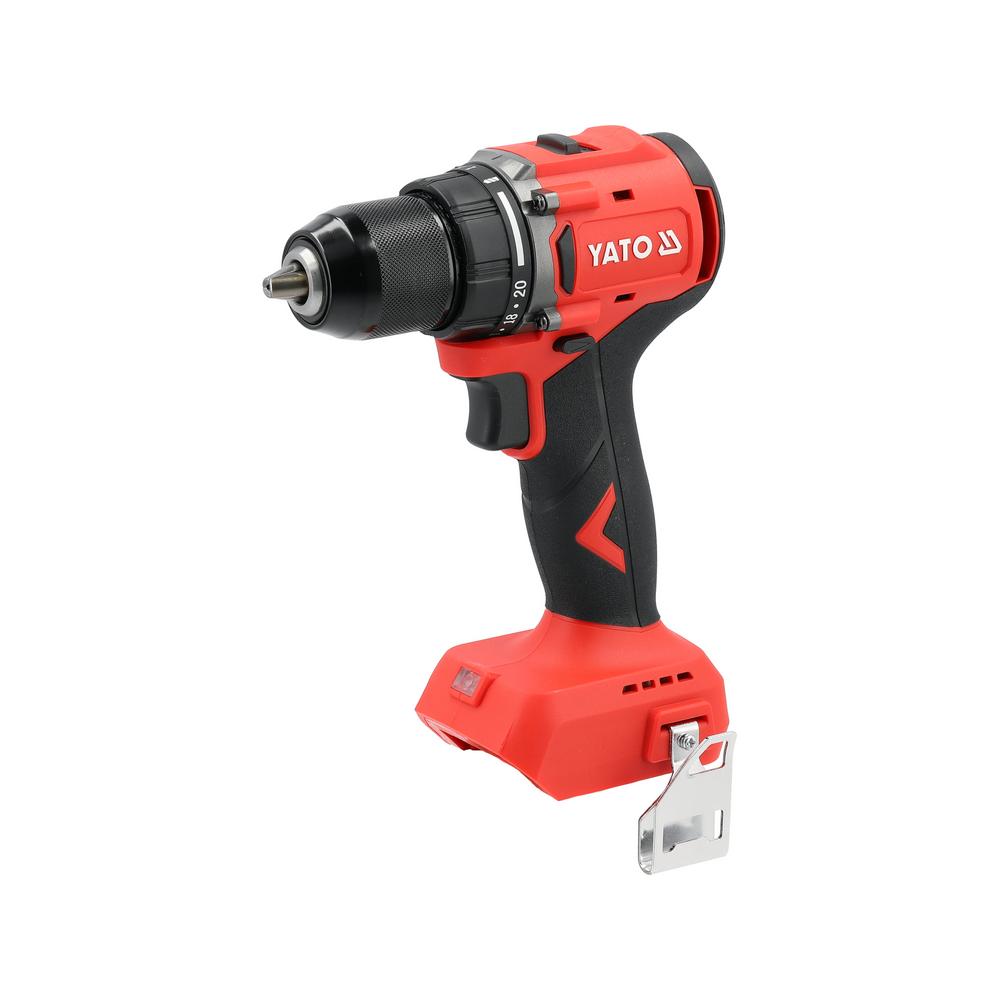

Yato akkuporakone 60 Nm runko (YT-827682) on hiiliharjattomalla moottorilla varustettu 18 V porakone-ruuvinväännin, jonka suurin vääntömomentti on 60 Nm. Runkomalli toimitetaan kuljetussalkussa ilman akkua ja laturia, joten se sopii käyttäjälle, jolla on jo Yato 18 V -akkuja. Kone kuuluu Yato 18 V -järjestelmään ja käyttää sen Li-Ion-liukuakkuja.
Kaksivaihteinen mekaaninen vaihteisto antaa kierrosnopeudet 0–460 min⁻¹ ja 0–2000 min⁻¹. Ensimmäisellä vaihteella suurin vääntömomentti on 60 Nm ja toisella 30 Nm. Pieni nopeusalue on tarkoitettu ruuvaukseen ja metallin poraamiseen, suuri nopeusalue puun poraamiseen.
Avaimeton ja itsekeskittävä 13 mm pikaistukka kiinnittää lieriövartiset poranterät ja kärjenpitimet. Suurin poraushalkaisija on 38 mm puuhun, 13 mm teräkseen ja 12 mm pehmeään tiileen. Koneessa ei ole iskutoimintoa.
Istukan takana olevalla renkaalla valitaan 19 momenttiasetusta ruuvaukseen tai porausasento, jossa momenttia rajoittava kytkin on pois käytöstä. Liipaisin säätää kierroslukua portaattomasti, ja karajarru pysäyttää istukan. Pyörimissuunnan vaihtokytkimen keskiasento lukitsee käynnistyskytkimen.
Koneen paino on 0,98 kg, eristysluokka III ja kotelointiluokka IPX0, joten sitä käytetään vain kuivissa olosuhteissa. Ilmoitettu äänenpainetaso on 60,7 dB(A) ja tärinä 1,215 m/s². Kahvan alaosassa on metallinen vyökoukku.
Käyttötarkoitus ja soveltuvuus:
Yato akkuporakone 60 Nm runko on tarkoitettu reikien poraamiseen puuhun, puupohjaisiin materiaaleihin, metalliin, laattoihin, pehmeään tiileen ja laastiin sekä ruuvien kiinnittämiseen ja irrottamiseen.
- Asennus- ja viimeistelytyöt: Kalusteiden kokoaminen, kiskojen ja kiinnikkeiden asennus sekä alakattojen asennus; kevyt kone helpottaa pitkiä työjaksoja yläpuolisessa työssä.
- Puutyöt: Reiät puuhun ja puupohjaisiin levyihin enintään 38 mm terällä; läpireikiä porattaessa työkappaleen alle asetetaan puupala rispaantumisen estämiseksi.
- Metallityöt: Reiät teräkseen enintään 13 mm terällä pienellä nopeudella; terää jäähdytetään koneöljyllä, alumiinissa voidaan käyttää parafiinia.
- Laatat, pehmeä tiili ja laasti: Poraus materiaalille tarkoitetuilla terillä pienellä nopeudella ja kohtuullisella paineella; kovaan kiviainekseen ja betoniin tarvitaan iskuporakone.
- Ruuvaus: Ruuvien kiinnitys ja irrotus säädettävällä vääntömomentilla; oikea asetus haetaan kokeilemalla hukkapalaan.
Runkomalli tarvitsee Yato 18 V -akun ja laturin, esimerkiksi Yato 18V Li-Ion akku ja Yato Akkulaturi 18V 2.2A. Iskutoiminnolla tiileen ja betoniin poraava malli samassa järjestelmässä on Yato Akkuiskuporakone 18V BL 75Nm runko. Sama kone on saatavana myös sarjana, jossa on yksi tai kaksi 2 Ah akkua ja laturi (YT-827680 ja YT-827681).
Pakkauksen sisältö:
- Yato akkuporakone-ruuvinväännin 18 V, hiiliharjaton, 60 Nm (runko, ei akkua eikä laturia)
- Vyökoukku (kiinnitetty koneeseen)
- Kuljetussalkku
- Käyttöohje
Ominaisuudet:
- Hiiliharjaton moottori: Ei kuluvia hiiliharjoja; akun energia käytetään tehokkaasti.

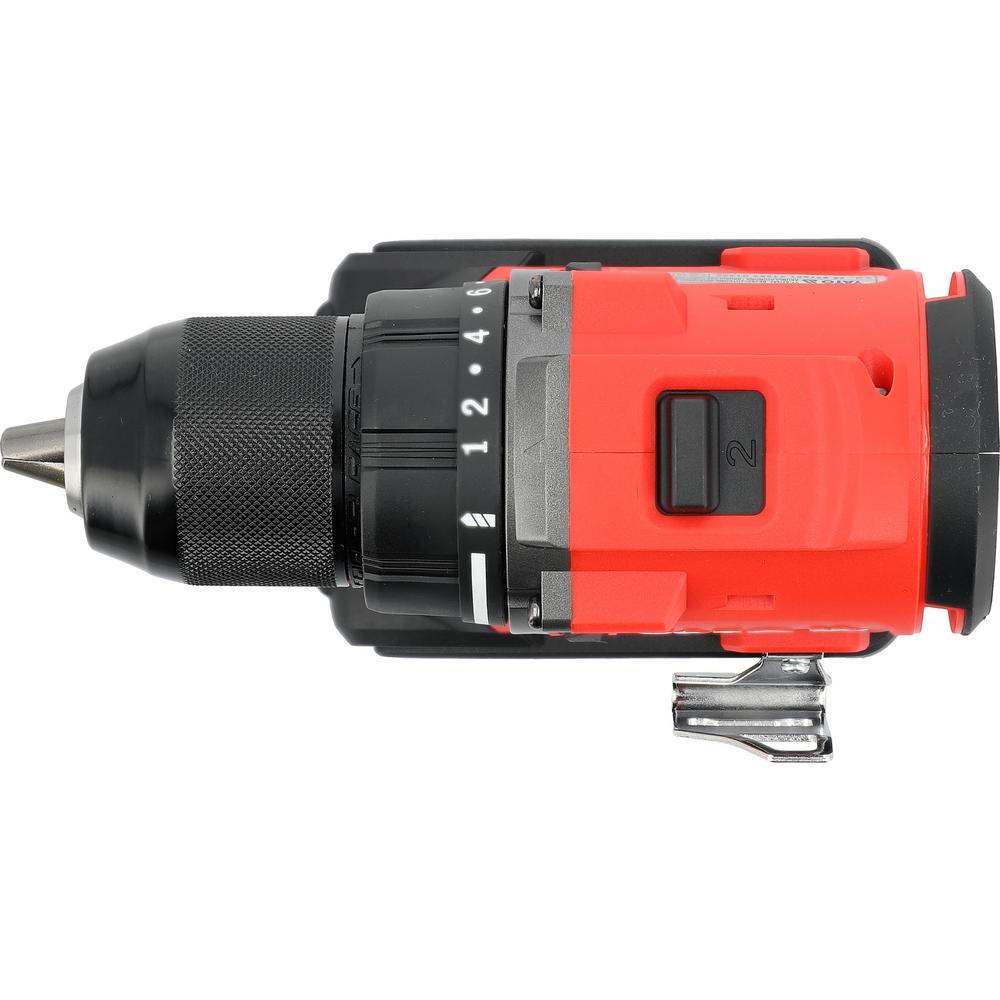

- Kaksivaihteinen vaihteisto: 0–460 min⁻¹ ruuvaukseen ja metallin poraamiseen, 0–2000 min⁻¹ puun poraamiseen; mekaaninen vaihdevalitsin rungon päällä.
- Vääntömomentti 60 Nm: 1. vaihteella 60 Nm ja 2. vaihteella 30 Nm.

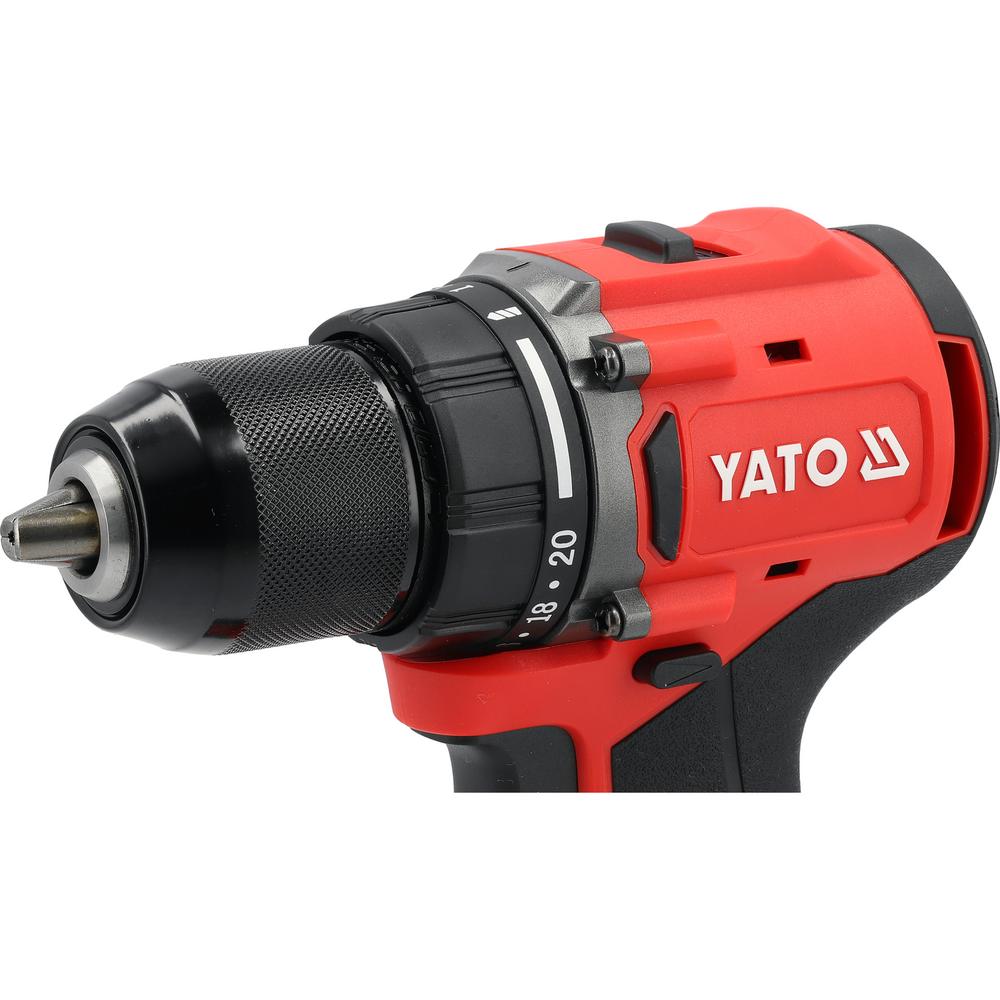

- Momentin säätörengas: 19 momenttiasetusta ja porausasento; momenttia rajoittava kytkin vähentää ruuvin kannan, kierteen ja materiaalin vaurioitumisen vaaraa.
- Pikaistukka 13 mm: Itsekeskittävä, avaimeton istukka lieriövartisille terille ja kärjenpitimille.

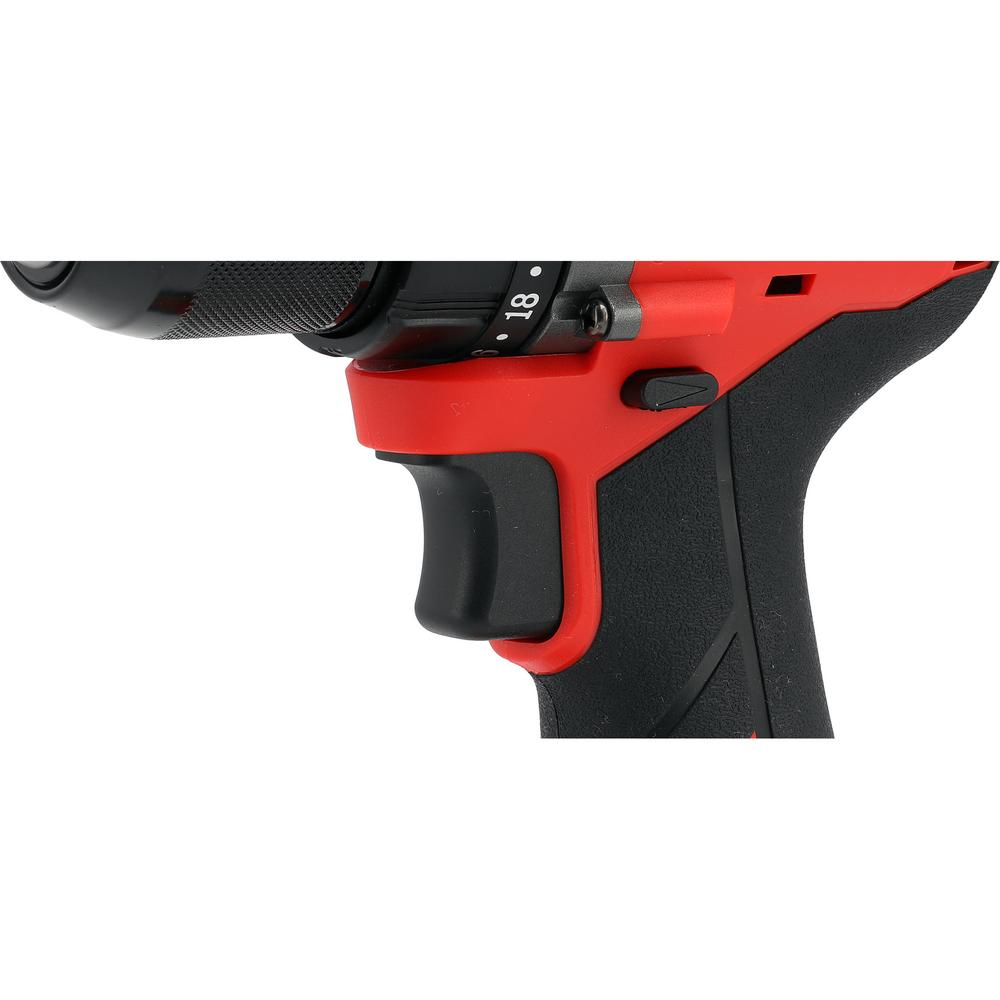

- Elektroninen nopeudensäätö: Liipaisin säätää kierroslukua portaattomasti.
- Karajarru: Istukka pysähtyy liipaisimen vapautuksesta.
- Pyörimissuunnan vaihtokytkin: Oikea ja vasen pyörimissuunta; keskiasento lukitsee käynnistyskytkimen kantamisen ja terän vaihdon ajaksi.

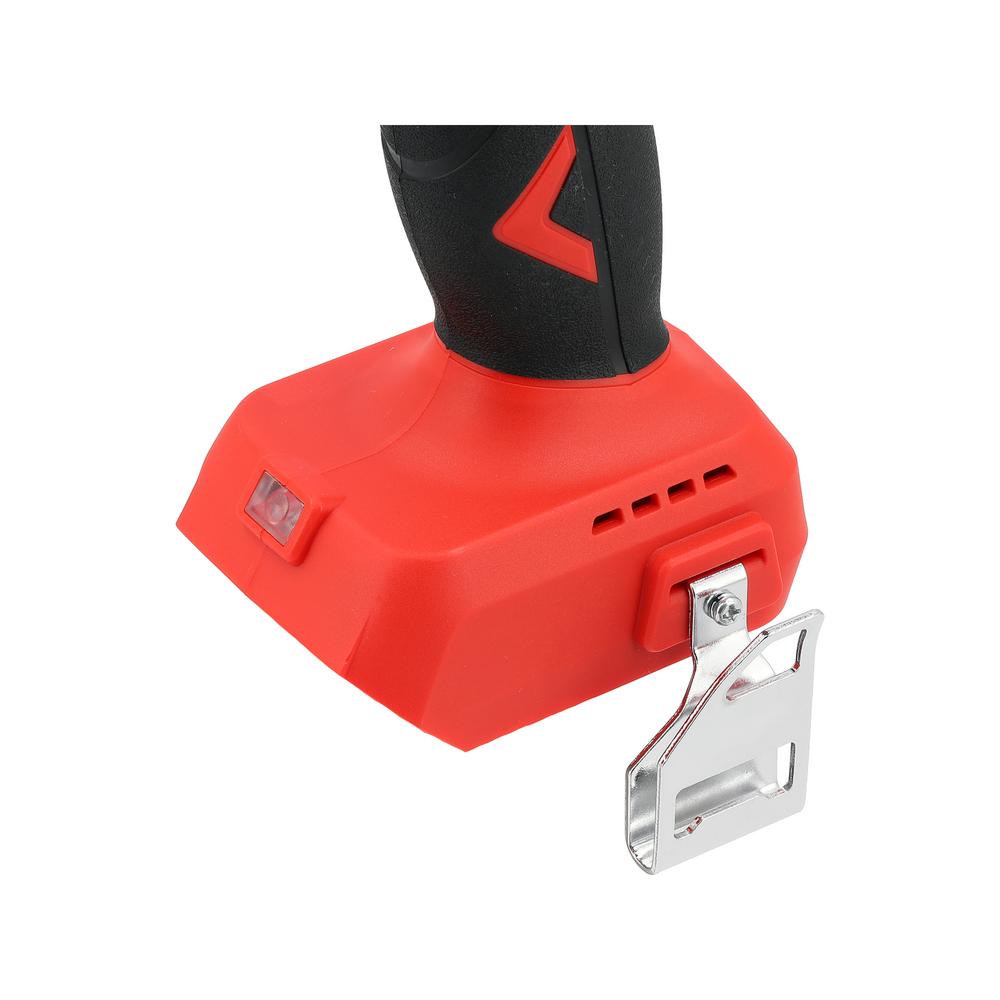

- Vyökoukku: Metallinen koukku koneen kantamiseen vyössä.

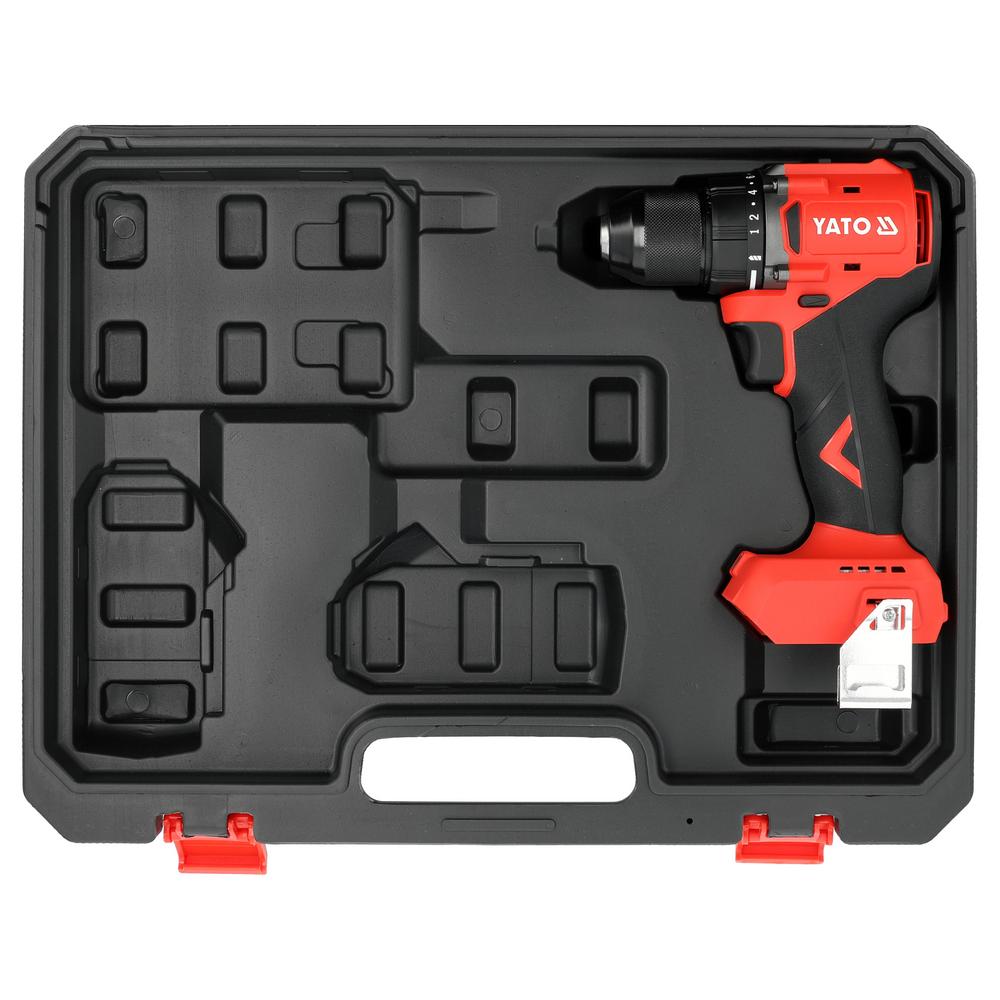

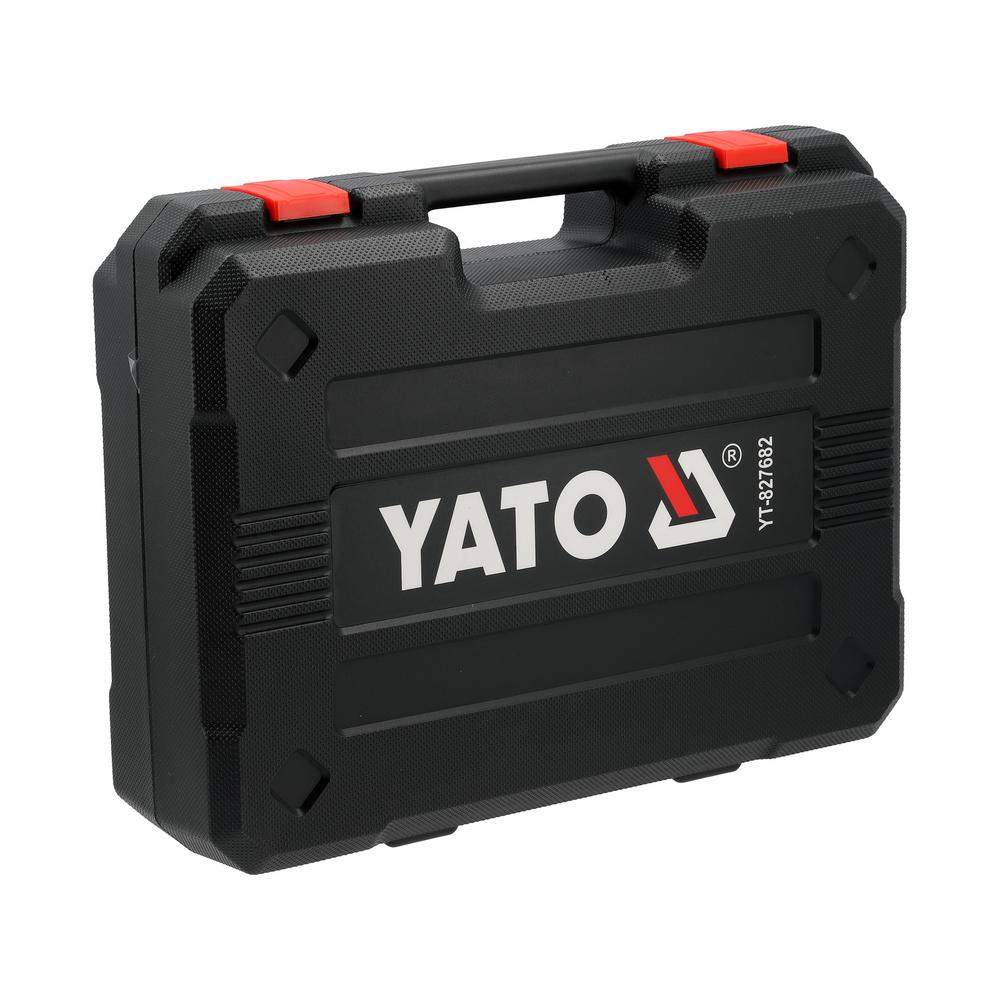

- Kuljetussalkku: Muotoiltu salkku koneen säilytykseen ja kuljetukseen.
- Yato 18 V -järjestelmä: Yhteensopiva akkujen YT-828461…YT-828465 (2–9 Ah) ja laturien YT-828498…YT-828504 kanssa.
Tekniset Ominaisuudet:
- Jännite: 18 V DC.
- Suurin vääntömomentti: 60 Nm (1. vaihde) / 30 Nm (2. vaihde).
- Kierrosluku (tyhjäkäynti): 0–460 / 0–2000 min⁻¹.
- Momenttiasetukset: 19 + porausasento.
- Toiminnot: ruuvaus, poraus.
- Moottori: hiiliharjaton.
- Isku: ei.
- Suurin poraushalkaisija puuhun: 38 mm.
- Suurin poraushalkaisija teräkseen: 13 mm.
- Suurin poraushalkaisija kiviainekseen (pehmeä tiili): 12 mm.
- Istukan koko: 13 mm.
- Istukan tyyppi: itsekeskittävä pikaistukka.
- Nopeudensäätö: kyllä.
- Karajarru: kyllä.
- Pyörimissuunnan vaihtokytkin: kyllä.
- Toimintatilan valitsin: kyllä (momentin säätörengas: ruuvaus/poraus).
- Akun tyyppi: Li-Ion 18 V (Yato 18 V -järjestelmä).
- Akku sarjassa: ei.
- Laturi sarjassa: ei.
- Sähköinen eristysluokka: III.
- Kotelointiluokka: IPX0.
- Äänenpainetaso LpA: 60,7 ± 3,0 dB(A).
- Äänitehotaso LwA: 64,2 ± 3,0 dB(A).
- Tärinä ah: 1,215 ± 1,5 m/s².
- Työkalun paino: 0,98 kg.
Yato akkuporakone 60 Nm runko käyttöohje:
Akun kiinnitys: Työnnä ladattu Yato 18 V -akku kahvan alaosan akkupaikkaan, kunnes salpa lukittuu. Irrota akku painamalla salpaa ja liu’uttamalla akku ulos. Tee kaikki säädöt ja terän vaihdot akku irrotettuna.
Vaihde ja momentti: Valitse pieni nopeus ruuvaukseen ja suuri nopeus poraukseen. Aseta momentti istukan takana olevalla renkaalla vain merkittyihin asentoihin. Aloita pienimmästä asetuksesta ja suurenna sitä, kunnes ruuvi kiristyy oikein. Poraamiseen rengas käännetään porasymbolin kohdalle; numeroasetuksia ei käytetä poraamiseen.
Terän ja kärjen kiinnitys: Työnnä lieriövartinen terä istukkaan ja kiristä istukka käsin. Ruuvauskärki kiinnitetään kärjenpitimeen tai suoraan istukkaan. Tarkista, että kärki on suorassa ja tukevasti kiinni.
Poraus: Kiinnitä työkappale puristimilla tai ruuvipenkkiin ja merkitse reiän kohta pistepuikolla. Aloita pienellä nopeudella ja paina vain terän suuntaisesti. Suuriin reikiin porataan ensin ohjausreikä, ja terä vedetään ajoittain ulos reiästä jäähtymään.
Suunta ja työn lopetus: Vaihda pyörimissuuntaa vain, kun istukka on pysähtynyt. Kun lopetat työn, aseta vaihtokytkin keskiasentoon, irrota akku ja tarkista kone. Puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja. Säilytä kone kuivassa paikassa akku irrotettuna.
Varoitukset:
- Lue käyttöohje ennen käyttöä. Käytä suojalaseja ja suojakäsineitä sekä tarvittaessa kuulonsuojaimia ja hengityksensuojainta.
- Irrota akku ennen säätöjä, terän vaihtoa, huoltoa ja säilytystä.
- Ota koneesta tukeva ote: suuri vääntömomentti voi kiertää konetta, jos terä juuttuu. Juuttuessa vapauta liipaisin heti.
- Pidä koneesta kiinni eristetyistä tartuntapinnoista, jos terä voi osua piilossa oleviin sähköjohtoihin.
- Älä käytä terää sen suurinta sallittua nopeutta suuremmalla nopeudella; pitkät terät voivat taipua vapaasti pyöriessään.
- Älä pidä pieniä työkappaleita kädessä, vaan kiinnitä ne puristimilla tai ruuvipenkkiin.
- Älä vaihda pyörimissuuntaa koneen käydessä. Ulkopintojen lämpötila ei saa ylittää 60 °C; anna koneen jäähtyä ylikuumentuessa.
- Käytä vain Yato 18 V -järjestelmän akkuja ja latureita. Älä altista akkua tulelle tai yli 130 °C lämpötilalle, älä oikosulje akun koskettimia äläkä käytä vaurioitunutta akkua.
- Ei lasten käyttöön. Ei sateeseen eikä kosteisiin tiloihin (IPX0).
Usein Kysyttyä, UKK:
Sisältyykö Yato akkuporakone 60 Nm runko -tuotteeseen akku? Ei. Runkomalliin tarvitaan erikseen Yato 18 V Li-Ion -akku ja laturi; kuljetussalkku sisältyy toimitukseen.
Voiko koneella porata betonia? Ei. Koneessa ei ole iskutoimintoa. Sillä porataan laattoja, pehmeää tiiltä ja laastia materiaalille tarkoitetuilla terillä, mutta betoniin tarvitaan iskuporakone.
Kuinka suuria reikiä koneella voi porata? Puuhun enintään 38 mm, teräkseen enintään 13 mm ja pehmeään tiileen enintään 12 mm.
Mitkä akut sopivat koneeseen? Yato 18 V -järjestelmän Li-Ion-akut YT-828461 (2 Ah), YT-828462 (3 Ah), YT-828463 (4 Ah), YT-828464 (6 Ah) ja YT-828465 (9 Ah).
Mihin vaihteeseen kone asetetaan ruuvatessa ja porattaessa? Ruuvaukseen ja metallin poraamiseen käytetään 1. vaihdetta (0–460 min⁻¹, 60 Nm) ja puun poraamiseen 2. vaihdetta (0–2000 min⁻¹).
Kierrätysohjeet:
Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen. Yato akkuporakone 60 Nm runko on sähkölaite: käytöstä poistettuna se toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen, ei sekajätteeseen. Li-Ion-akku palautetaan akkukeräykseen tai myyjälle; teippaa koskettimet ennen kuljetusta. Kuljetussalkku lajitellaan paikallisten jätehuolto-ohjeiden mukaan.
