Kuvaus

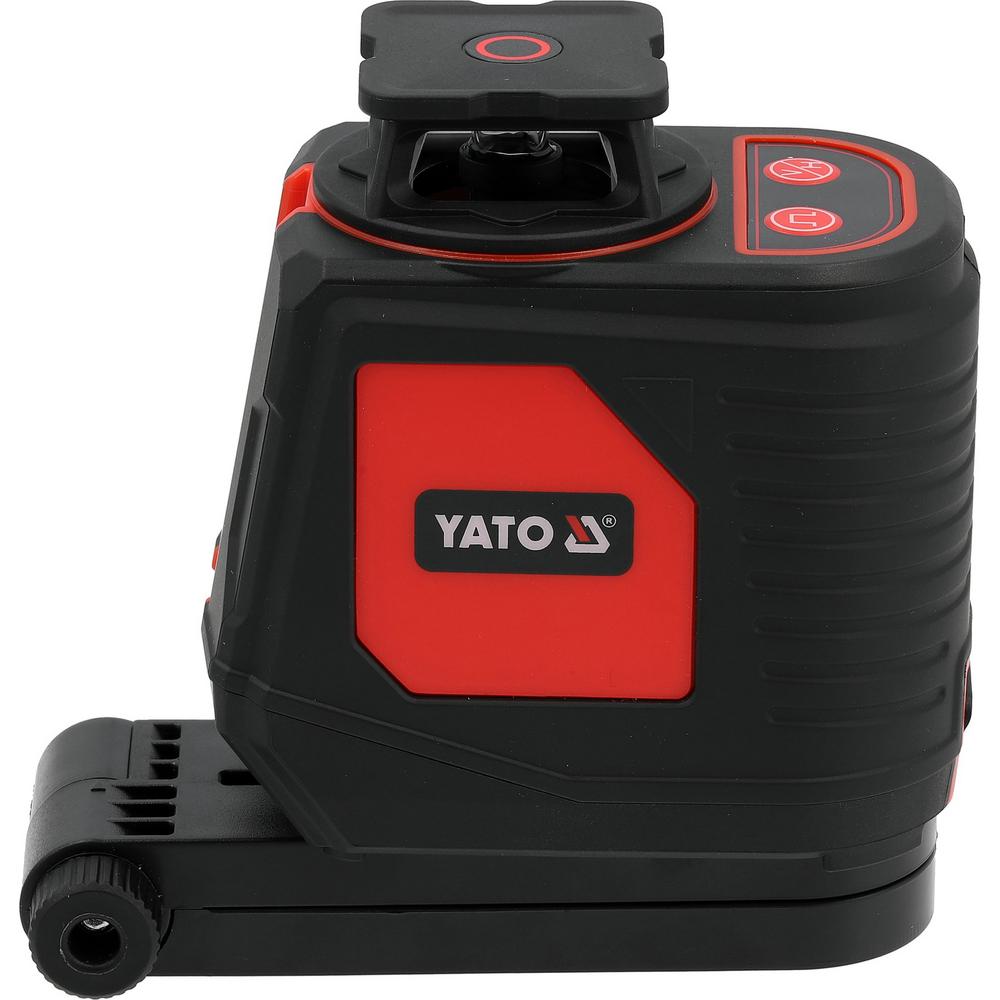

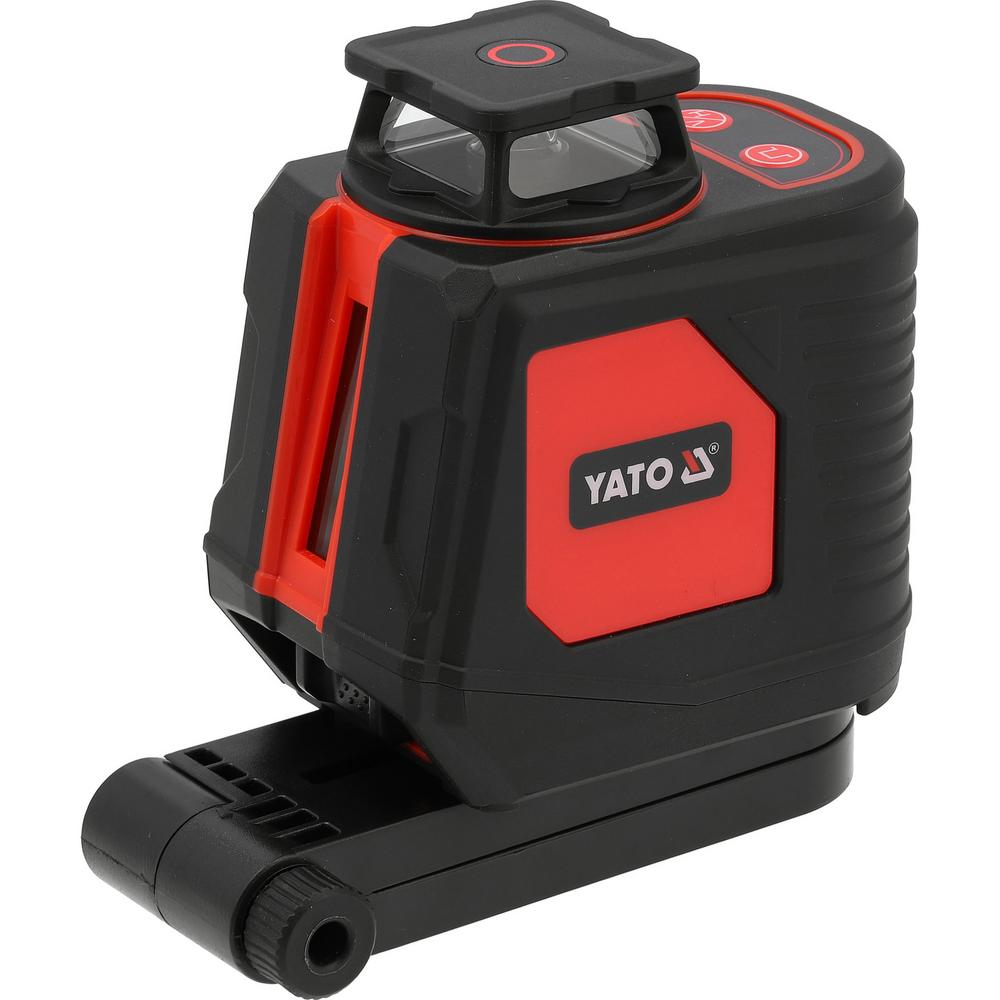

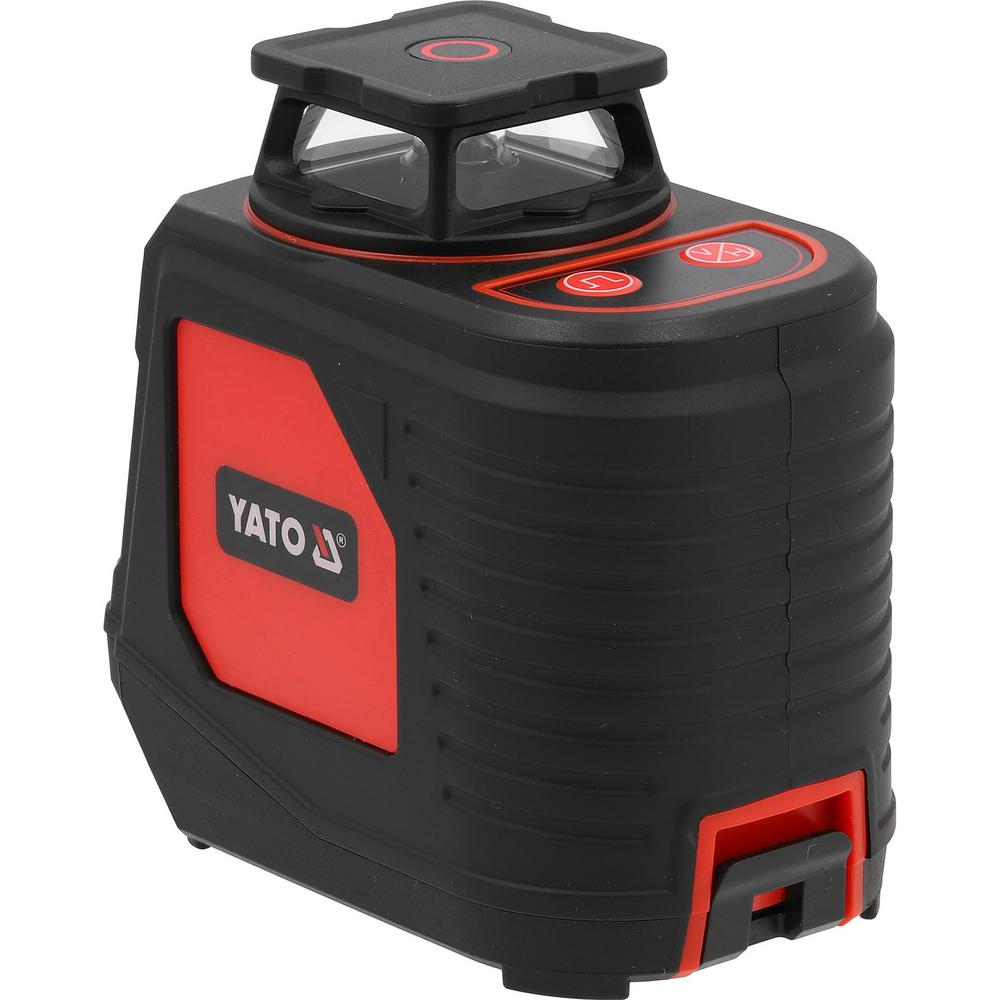

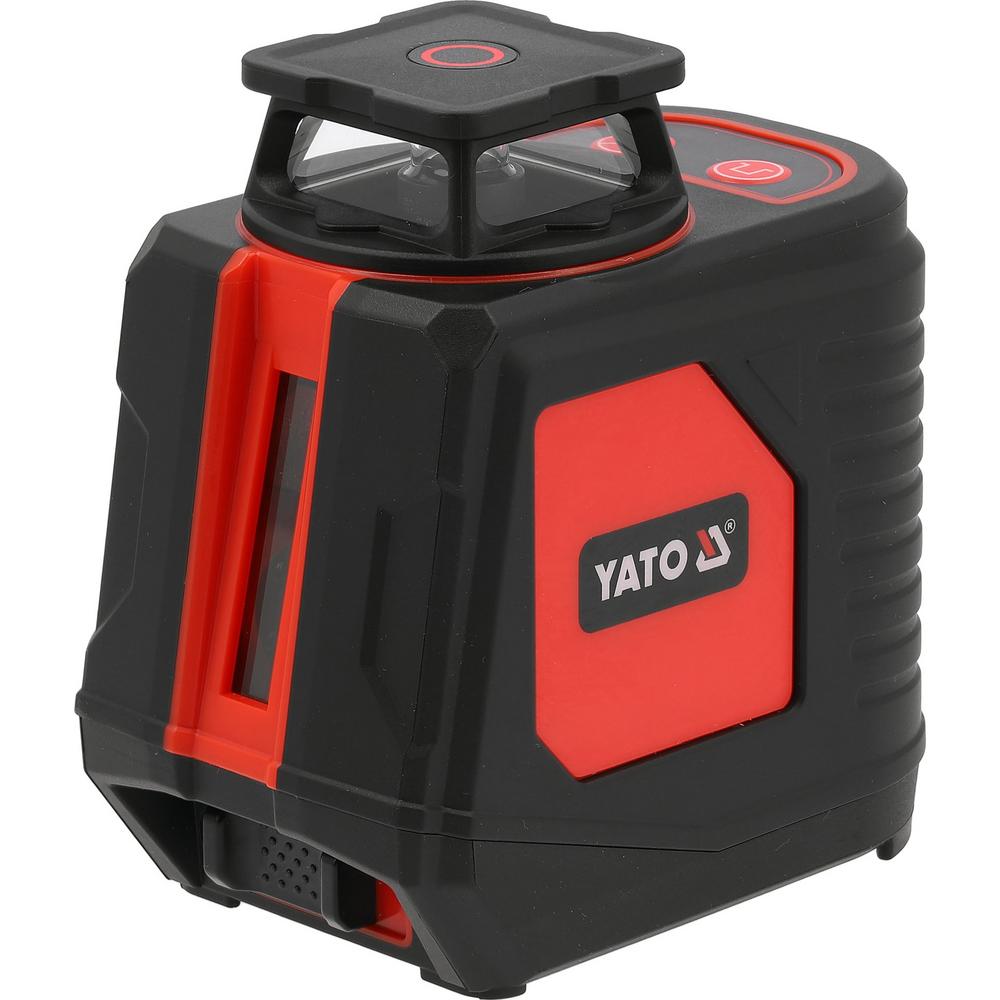

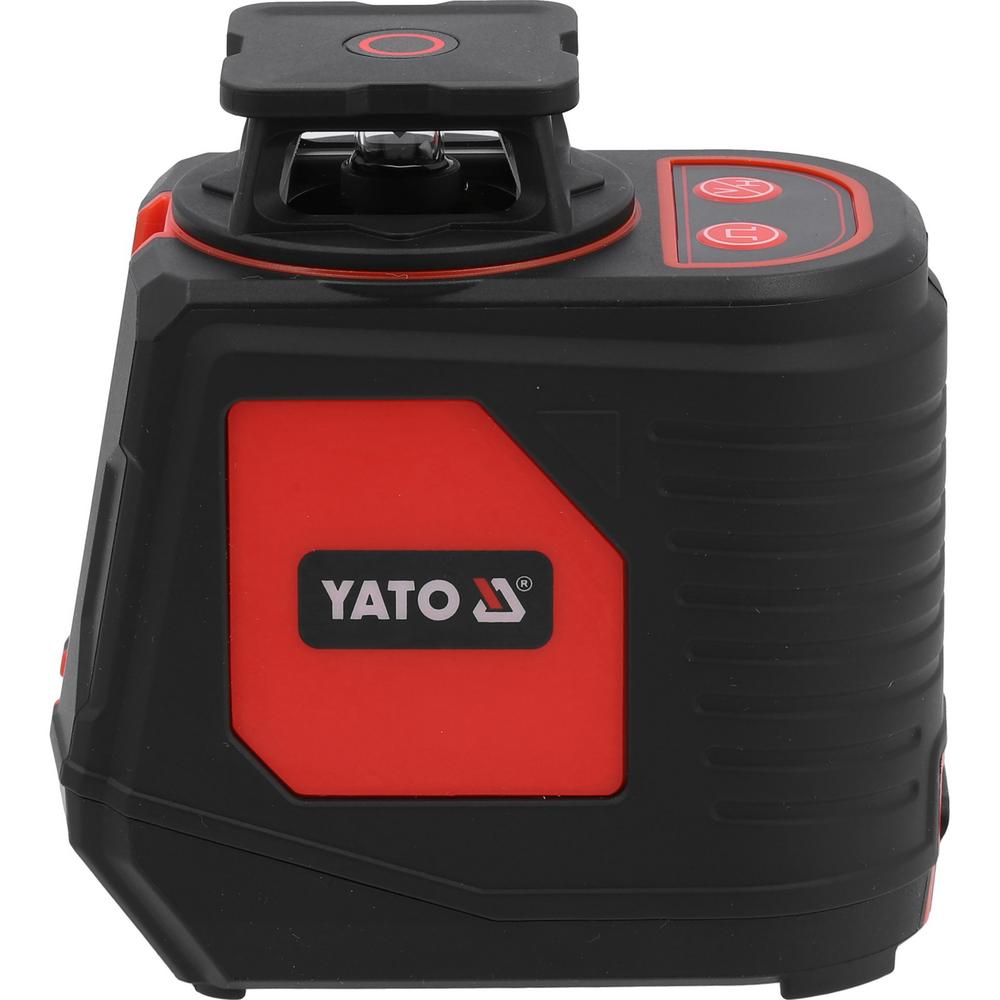

Yato Ristilinjalaser 360 heijastaa vihreän 360 asteen vaakalinjan sekä yhden pystysuoran linjan ±3 mm / 10 m tarkkuudella. Laitteen vihreä aallonpituus 510-530 nm takaa tehostetun näkyvyyden kirkkaissa sisäolosuhteissa perinteisiin punaisiin lasereihin verrattuna. Säde projisoi tarkat risteämät seinäpinnoille, mahdollistaen monimutkaisten ja laaja-alaisten asennusten samanaikaisen linjauksen ja tasokorkeuden määrittämisen yhdestä pisteestä käsin.
Itsetasaava mekanismi kompensoi automaattisesti ±3 asteen poikkeamat vaakatason suhteen, mikä estää inhimilliset asennusvirheet ja nopeuttaa kalibrointia työmaan muuttuvissa olosuhteissa. Mekanismi sisältää mekaanisen heilurilukon, jota käytetään sekä laitteen turvalliseen kuljetukseen että manuaalisten vinolinjojen heijastamiseen erillisissä asennuskulmissa. Laite saavuttaa jopa 30 metrin tehollisen työskentelysäteen ilman erillistä vastaanotinta.

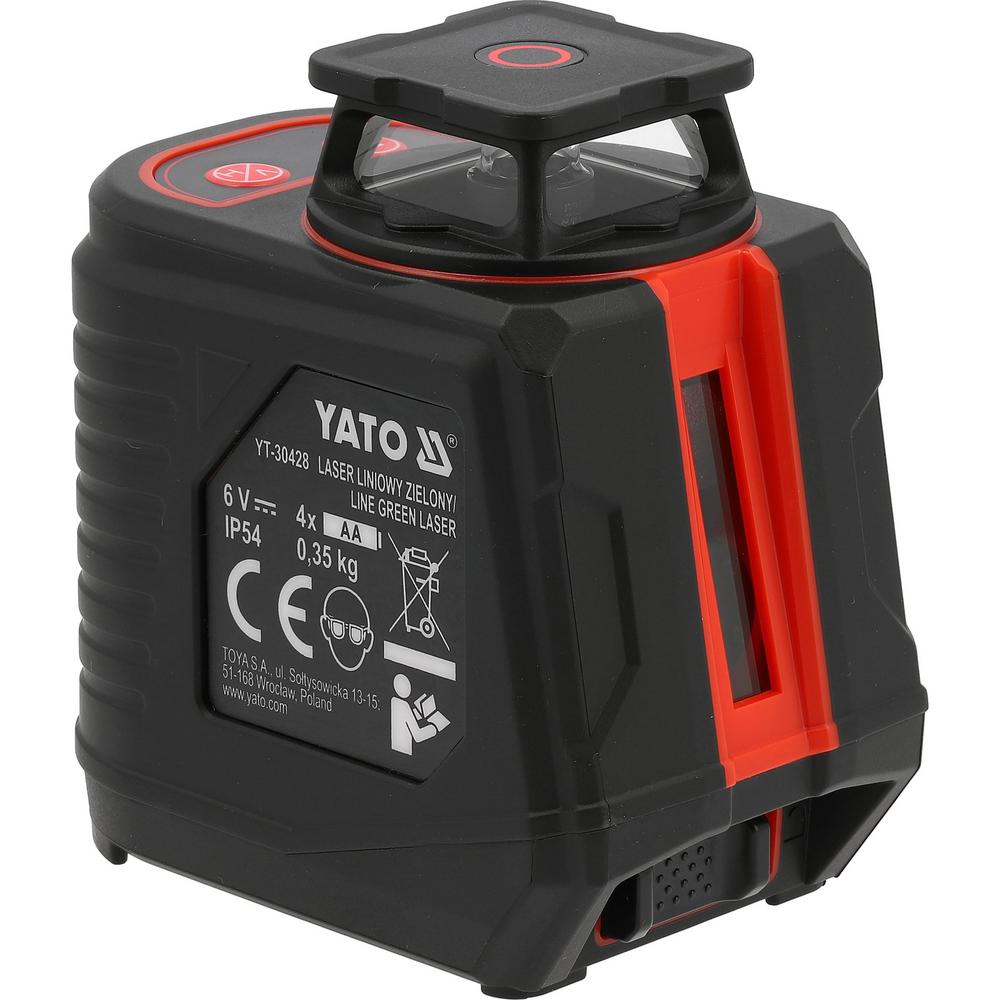

Yato Ristilinjalaser 360 virtalähteenä toimii neljä standardoitua AA-paristoa (1.5V) (ostettava erikseen), mikä takaa laitteen nopean käyttöönoton ilman riippuvuutta latausinfrastruktuurista tai sähköverkosta. Laitteen käyttöjännite ja komponenttien virrankulutus on optimoitu kestämään jatkuvaa käyttöä kaikki linjat aktivoituna työpäivän aikana. Laite on suunniteltu jalustakiinnitykseen, ja pohjassa oleva kierre mahdollistaa integroinnin teollisuusstandardin mukaisiin asennusjalkoihin.
Kotelointiluokka IP54 suojaa mittauselektroniikkaa ja optiikkaa hienojakoiselta rakennuspölyltä sekä vesiroiskeilta joka suunnasta. Kuorirakenne on vahvistettu iskuja vaimentavilla materiaaleilla, mikä suojaa herkkää laserdiodia ja kalibrointimekanismia putoamisen aiheuttamilta g-voimilta. Käyttölämpötila-alue -10 °C … +50 °C mahdollistaa laitteen luotettavan operoinnin lämmittämättömissä uudisrakennuskohteissa kaikkina vuodenaikoina.
Käyttötarkoitus ja soveltuvuus:
- Sisäkattojen ja alakattojen asennus: Laitteen tuottama täysi 360 asteen vaakasuora linja antaa asennustyömaalle tarkan ja jatkuvan vertailukorkeuden huoneen ympäri, mikä mahdollistaa T-profiilijärjestelmien, kipsilevykattojen ja ilmastointikanavien millimetrintarkan kiinnityksen suurella pinta-alalla ilman tarvetta siirtää tai kääntää laserlaitetta välillä.
- Väliseinien runkorakentaminen ja linjaus: Ristilinjalaserin vihreä projisointi ohjaa lattiakiskojen ja kattokiskojen samanaikaista linjausta pystylinjan avulla, varmistaen rakenteiden tarkan kohtisuoruuden ja suoruuden, jolloin poikkeamat eivät pääse kertautumaan kipsilevytys- tai tasoitetyövaiheissa pitkilläkään väliseinälinjoilla.
- Laatoitus- ja lattiakaatojen määritys: Laserlinjat luovat tarkan 90 asteen referenssiristikon laatoitussaumojen suorakulmaisuuden varmistamiseen ja seinälaattojen lähtökorkeustasojen määrittämiseen märkätiloissa ja teollisuuskeittiöissä, mikä vähentää mittavirheiden riskiä saumojen kohdistuksessa.

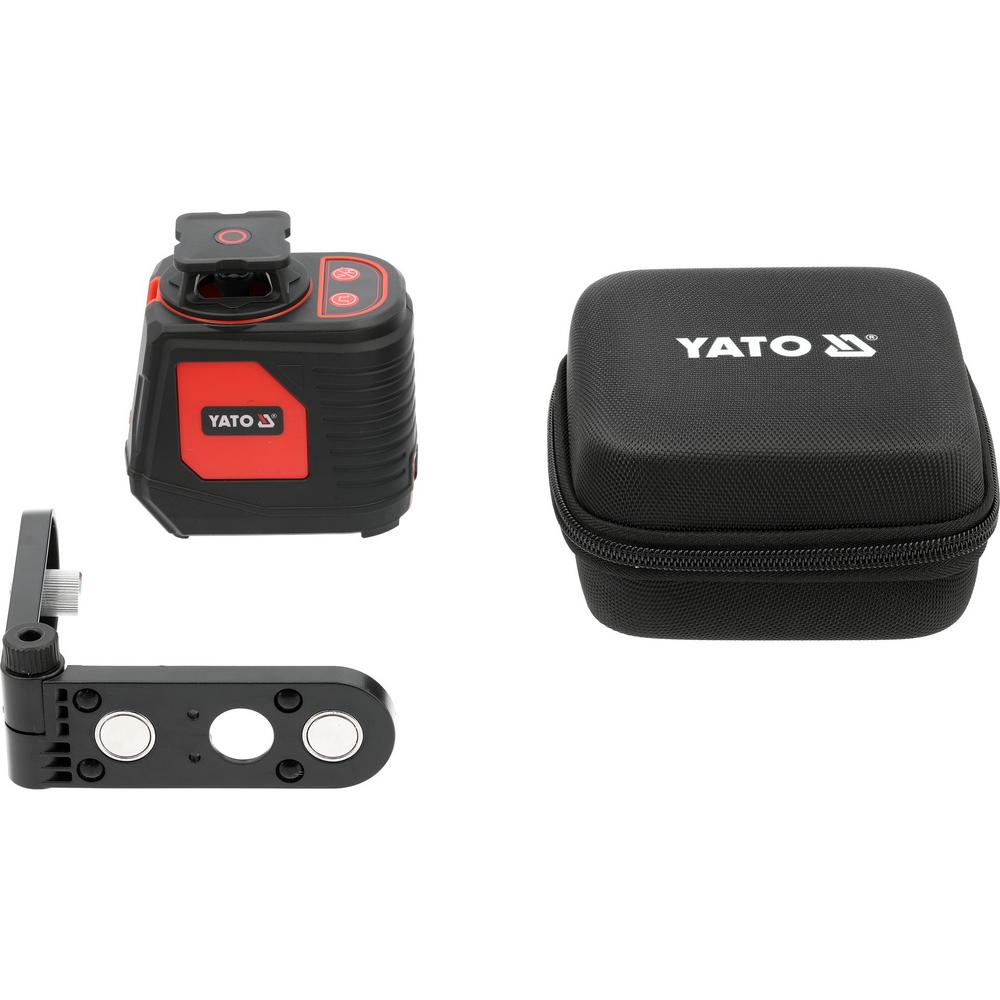

Pakkauksen sisältö:
- Ristilinjalaser: Yato 360° vihreä vaakalinja + 1 pystylinja (10024561).
- Taittuva magneettijalusta: Mahdollistaa laitteen asettamisen kulmiin ja kiinnittämisen kolmijalkoihin.

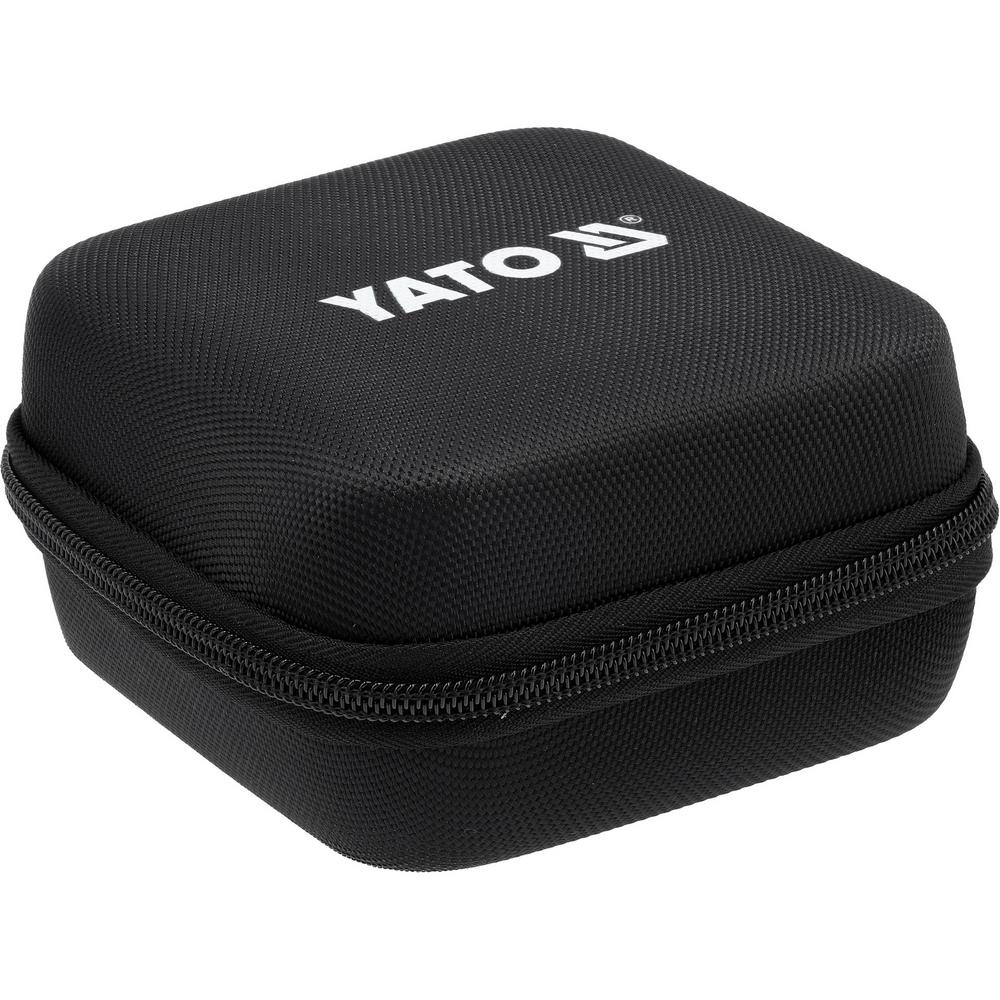

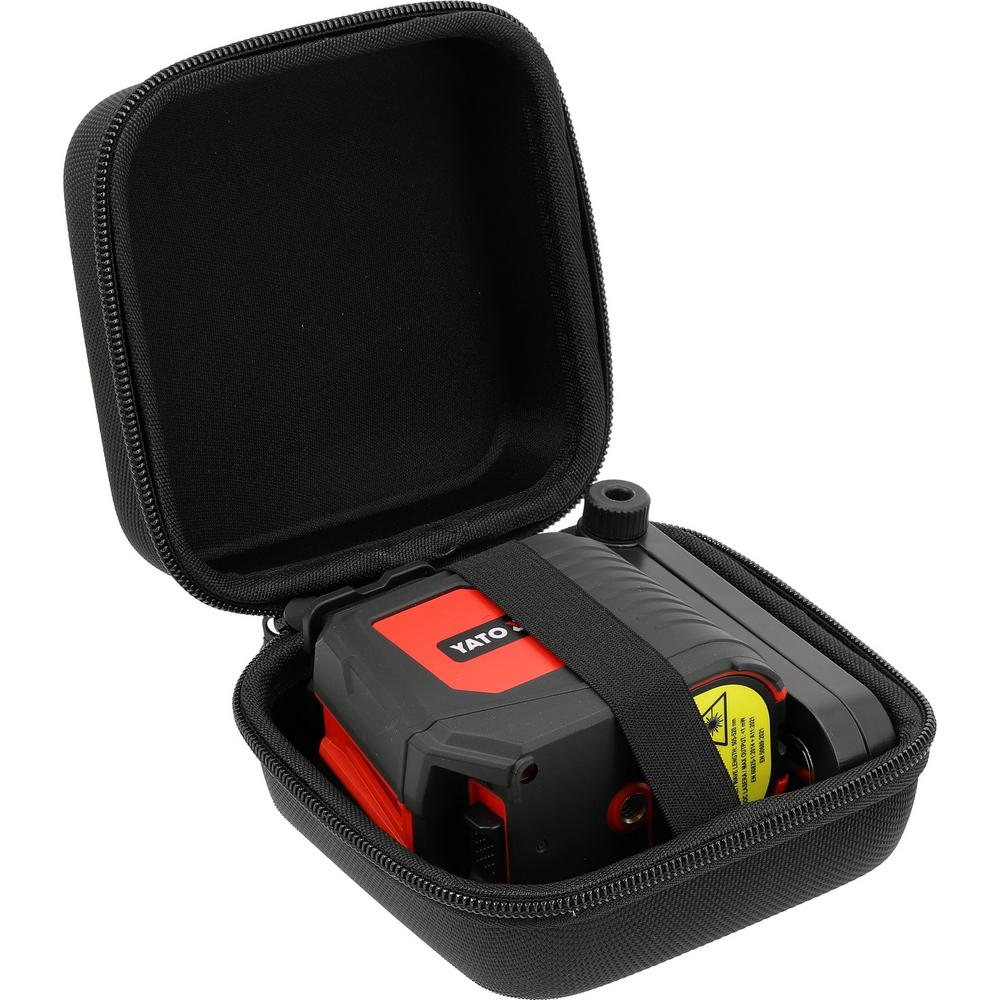

- Kuljetuslaukku: Iskuja vaimentava suojakotelo säilytystä varten.
Ominaisuudet:
- Vihreä laserdiodi (510-530 nm): Nelinkertaistaa säteen näkyvyyden ihmissilmälle verrattuna vastaavan tehon punaisiin lasereihin, pidentäen tehollisen mittausetäisyyden ilman vastaanotinta valoisissa ympäristöissä.
- Itsetasausmekanismi (±3°): Kompensoi alustan epätasaisuudet automaattisesti enintään kolmen asteen kulmassa ja ilmoittaa rajojen ylityksestä visuaalisesti lasersäteitä vilkuttamalla.
- Heilurin lukitustoiminto: Mahdollistaa itsetasauksen ohittamisen manuaalisia kulmamittauksia varten ja lukitsee herkän optiikan paikoilleen, mikä estää mekanismin vaurioitumisen kuljetuksenaikaisen tärinän seurauksena.
- IP54-suojaluokitus: Rakenne on tiivistetty hienojakoista rakennuspölyä ja kaikkiin suuntiin lentäviä vesiroiskeita vastaan, mikä laskee laitteen vikaantumisriskiä ankarissa olosuhteissa.
Tekniset Ominaisuudet:
- Laserluokka: 2
- Aallonpituus: 510-530 nm
- Säteen väri: Vihreä
- Tarkkuus: ±3 mm / 10 m
- Itsetasausalue: ±3°
- Toimintasäde: 30 m
- Virtalähde: 4 x AA (1.5V)
- Suojaluokka: IP54
- Laserdiodin teho: ≤1 mW
- Käyttölämpötila: -10 °C … +50 °C
Yato Ristilinjalaser 360° vihreä 1P + 360° V 4 x AA IP54 käyttöohje:
Yato Ristilinjalaser 360 käyttöönotto aloitetaan asentamalla neljä AA-paristoa laitteen paristokoteloon huomioiden oikea napaisuus. Sijoita laite vakaalle, tasaiselle pinnalle tai kiinnitä se erilliseen asennusjalustaan pohjan kierteellä. Kun laite on asetettu paikoilleen, avaa sivussa sijaitseva heilurin lukituskytkin siirtämällä se ON-asentoon. Tämä vapauttaa itsetasausmekanismin, jolloin laser projisoi vaaka- ja pystylinjat automaattisesti vaateriin, mikäli asennusalustan poikkeama ei ylitä ±3 astetta.

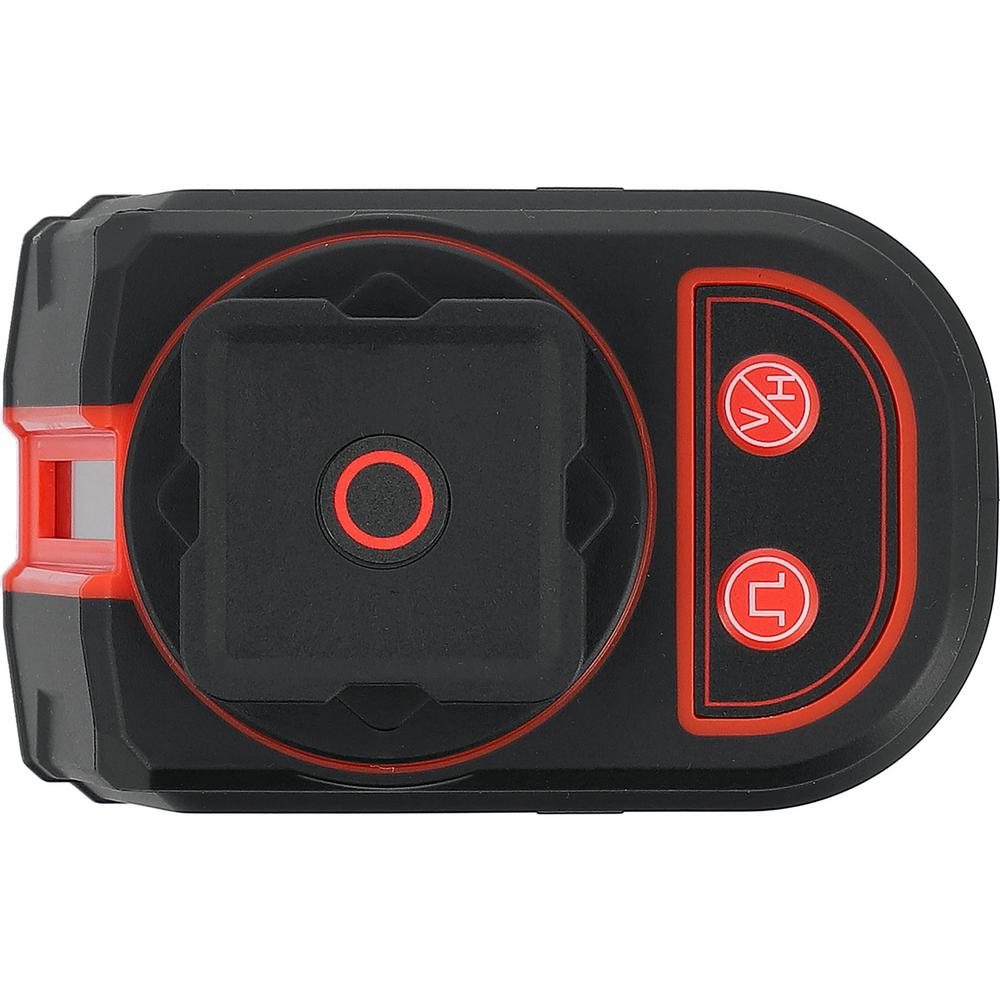

Valitse heijastettavat linjat (vaaka 360°, pysty tai molemmat risteävinä) laitteen ohjauspaneelista suoritettavan mittaustehtävän mukaan. Mikäli lasersäteet vilkkuvat asennuksen jälkeen, laite on itsetasausalueen ulkopuolella ja sen fyysistä asentoa on korjattava tasaisemmaksi. Kun suoritat vinolinjauksia esimerkiksi portaikkoihin, pidä heilurin lukituskytkin OFF-asennossa lukittuna ja käynnistä linjat manuaalitilassa painikkeesta. Sammuta laite aina työn päätyttyä ja kytke heilurin lukitus päälle ennen laitteen siirtämistä suojalaukkuun.
Varoitukset:
- Silmävaurioriski: Laite on luokan 2 lasertuote (≤1 mW). Älä koskaan katso suoraan lasersäteeseen tai suuntaa sädettä ihmisiä kohti, sillä altistuminen säteilylle voi vaurioittaa näköä pysyvästi.
- Mekaaninen vaurio: Vältä laitteen altistamista voimakkaille iskuille tai pudotuksille, sillä herkkä kalibrointimekanismi ja optiikka voivat rikkoutua. Aktivoi mekaaninen heilurilukko aina siirtojen ja kuljetuksen ajaksi.
- Kosteus ja lämpötila: IP54-luokituksesta huolimatta laitetta ei saa altistaa painevedelle tai upottaa nesteisiin. Estä ylikuumeneminen välttämällä laitteen säilyttämistä tai käyttöä yli +50 °C lämpötiloissa.
Usein Kysyttyä, UKK:
- Voiko tätä vihreää ristilinjalaseria käyttää ulkotiloissa suorassa auringonpaisteessa?
Vihreän laserdiodin korkeasta kontrastista huolimatta suora ja voimakas auringonvalo hajottaa säteen näkyvyyttä, jolloin tehollinen kantama silmämääräisesti lyhenee. Ulkokäytössä suositellaan varjoisien ajankohtien hyödyntämistä tai yhteensopivan laservastaanottimen käyttöä tarkan tuloksen saavuttamiseksi laajalla alueella. - Miten varmistan, että laite heijastaa linjat täysin vaateriin?
Kun heilurin lukituskytkin on auki-asennossa (itsetasaustila), laite tasaa itsensä automaattisesti ±3 asteen rajoissa. Jos laite on kallellaan tätä enemmän, lasersäteet alkavat vilkkua jatkuvasti merkkinä siitä, että taso ei ole vaaterissa ja laitteen asentoa pitää manuaalisesti korjata tasaisemmaksi. - Tarvitseeko laite säännöllistä huoltokalibrointia?
Laite on tehtaalla kalibroitu tarkkuuteen ±3 mm / 10 m. Kalibroinnin säilyminen on suositeltavaa testata säännöllisesti tekemällä vertailumittaus tunnettua kiinteää referenssipintaa vasten, erityisesti jos laite on altistunut voimakkaalle tärinälle tai pudonnut. Kalibrointivirheiden korjaus vaatii valtuutetun huollon toimenpiteitä.
Kierrätysohjeet:
Laitetta ei saa hävittää tavallisen yhdyskuntajätteen mukana sen sisältämän elektroniikan, optiikan ja laserdiodin vuoksi. Laite on toimitettava elinkaarensa päätyttyä viralliseen sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen. Poista laitteesta AA-paristot ennen kierrätystä ja toimita ne erilliseen paristonkeräyspisteeseen. Laitteen myyntipakkauksen kartonki lajitellaan kartonkikeräykseen.
